第一节振铃器分类及电路的组成

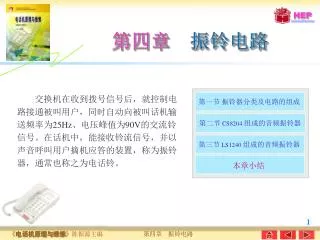

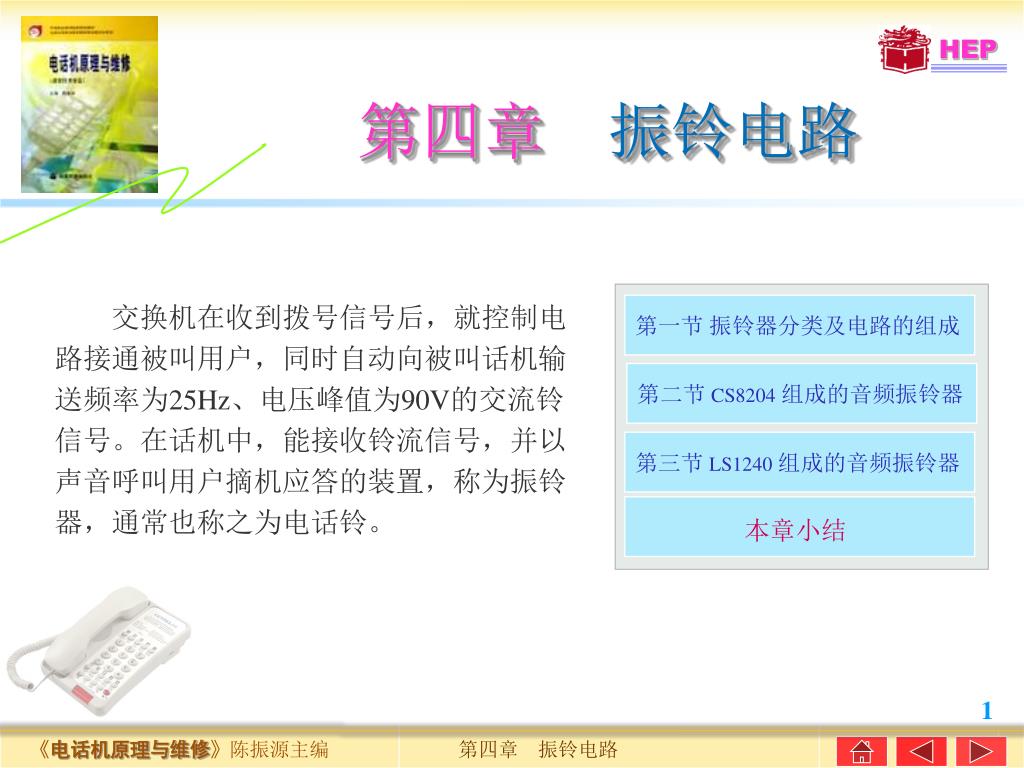

第四章振铃电路 交换机在收到拨号信号后，就控制电路接通被叫用户，同时自动向被叫话机输送频率为25Hz、电压峰值为90V的交流铃信号。在话机中，能接收铃流信号，并以声音呼叫用户摘机应答的装置，称为振铃器，通常也称之为电话铃。第一节振铃器分类及电路的组成第二节 CS8204组成的音频振铃器第三节 LS1240组成的音频振铃器本章小结

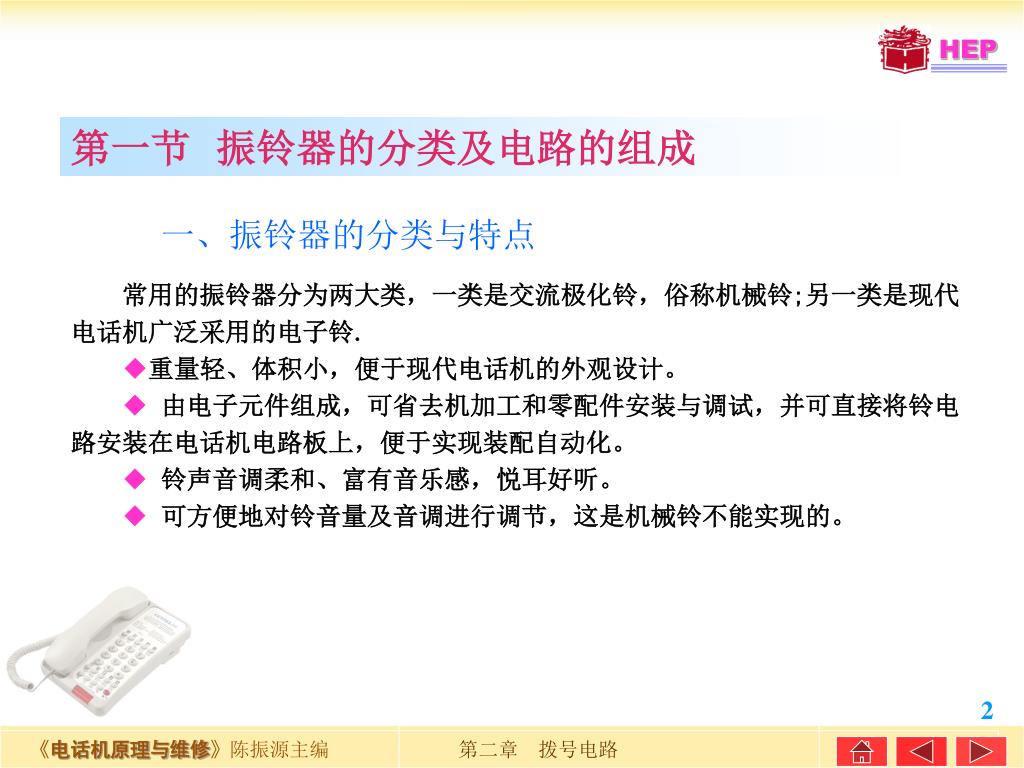

第一节振铃器的分类及电路的组成 一、振铃器的分类与特点　常用的振铃器分为两大类，一类是交流极化铃，俗称机械铃;另一类是现代电话机广泛采用的电子铃. ◆重量轻、体积小，便于现代电话机的外观设计。 ◆ 由电子元件组成，可省去机加工和零配件安装与调试，并可直接将铃电路安装在电话机电路板上，便于实现装配自动化。 ◆ 铃声音调柔和、富有音乐感，悦耳好听。 ◆ 可方便地对铃音量及音调进行调节，这是机械铃不能实现的。

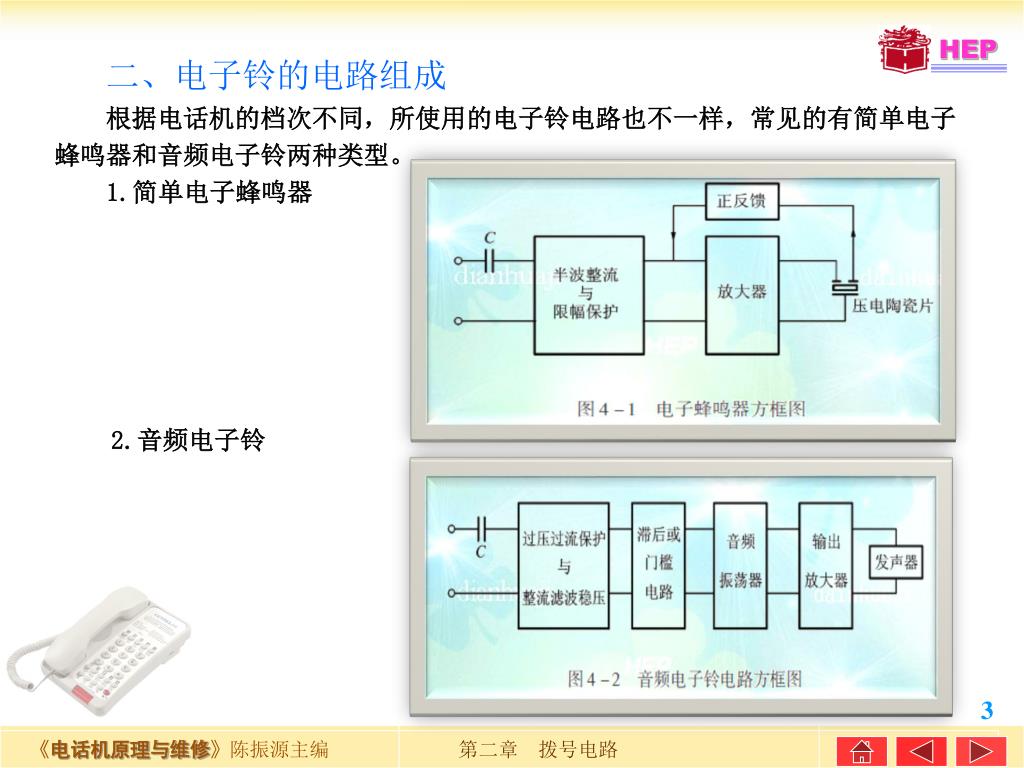

二、电子铃的电路组成 根据电话机的档次不同，所使用的电子铃电路也不一样，常见的有简单电子蜂鸣器和音频电子铃两种类型。 1.简单电子蜂鸣器 2.音频电子铃

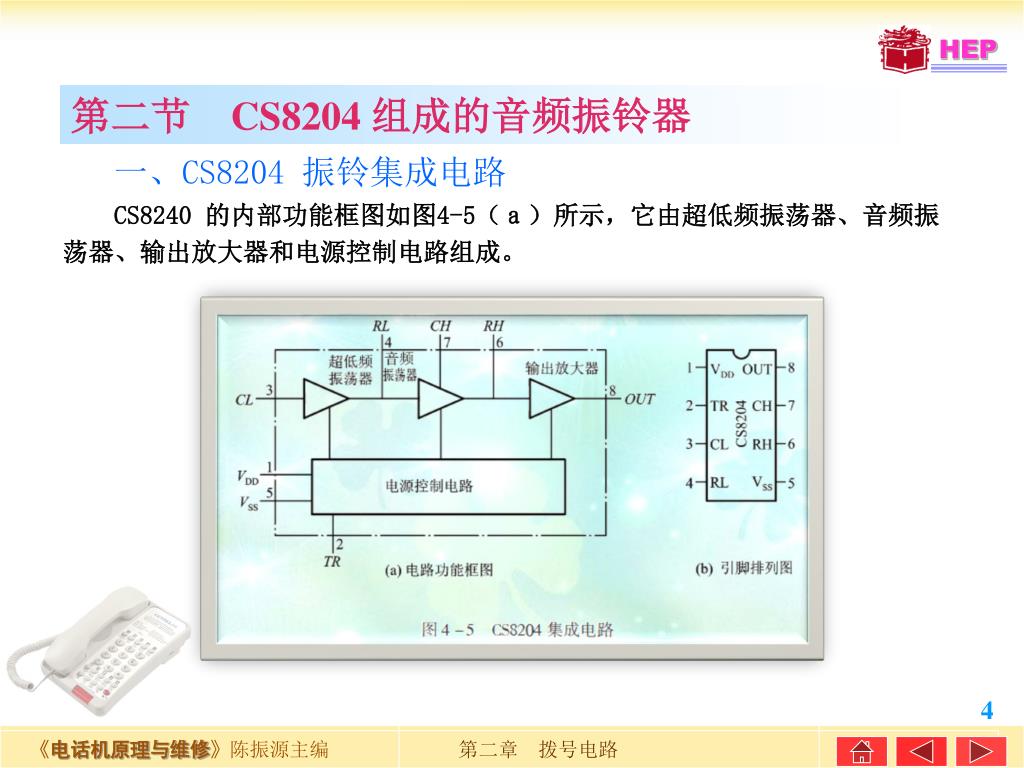

第二节　CS8204 组成的音频振铃器 一、CS8204 振铃集成电路 CS8240 的内部功能框图如图4-5（ａ）所示，它由超低频振荡器、音频振荡器、输出放大器和电源控制电路组成。

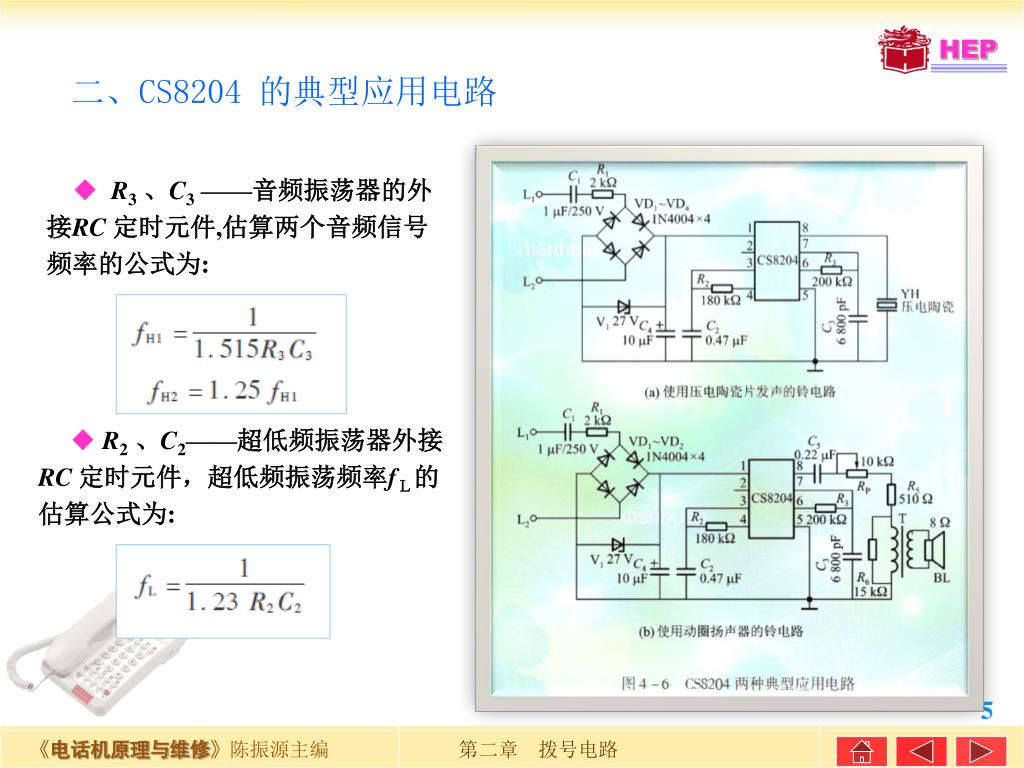

二、CS8204 的典型应用电路 ◆R3、C3 ——音频振荡器的外接RC 定时元件,估算两个音频信号频率的公式为: ◆R2、C2——超低频振荡器外接RC定时元件，超低频振荡频率fＬ的估算公式为:

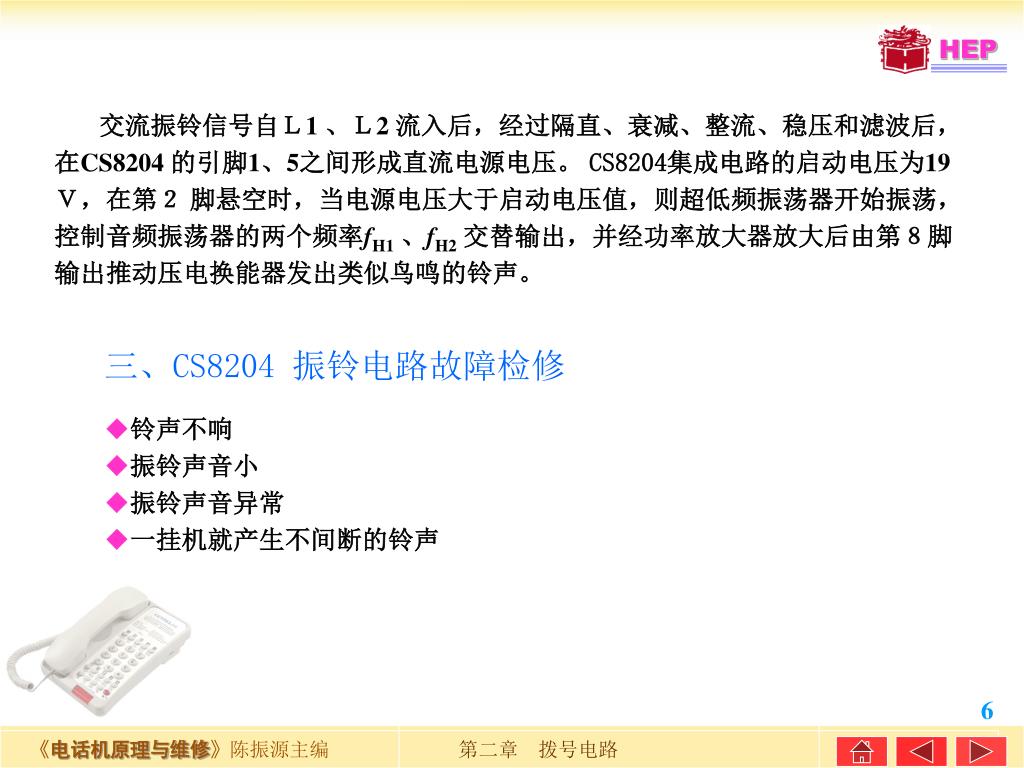

交流振铃信号自Ｌ1 、Ｌ2 流入后，经过隔直、衰减、整流、稳压和滤波后，在CS8204 的引脚1、5之间形成直流电源电压。 CS8204集成电路的启动电压为19Ｖ，在第２脚悬空时，当电源电压大于启动电压值，则超低频振荡器开始振荡，控制音频振荡器的两个频率fH1、fH2交替输出，并经功率放大器放大后由第８脚输出推动压电换能器发出类似鸟鸣的铃声。三、CS8204 振铃电路故障检修 ◆铃声不响 ◆振铃声音小 ◆振铃声音异常 ◆一挂机就产生不间断的铃声

第三节　LS1240 组成的音频振铃器 一、LS1240 振铃集成电路

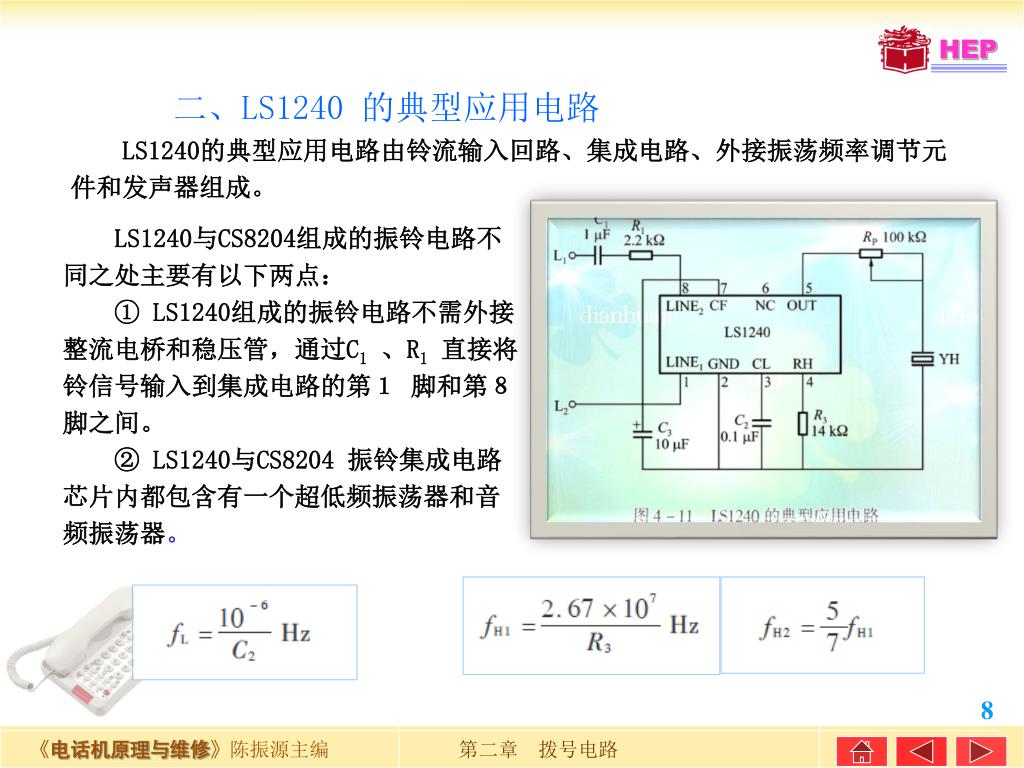

二、LS1240 的典型应用电路 LS1240的典型应用电路由铃流输入回路、集成电路、外接振荡频率调节元件和发声器组成。 LS1240与CS8204组成的振铃电路不同之处主要有以下两点：　　① LS1240组成的振铃电路不需外接整流电桥和稳压管，通过C1、R1直接将铃信号输入到集成电路的第１脚和第８脚之间。　　② LS1240与CS8204 振铃集成电路芯片内都包含有一个超低频振荡器和音频振荡器。

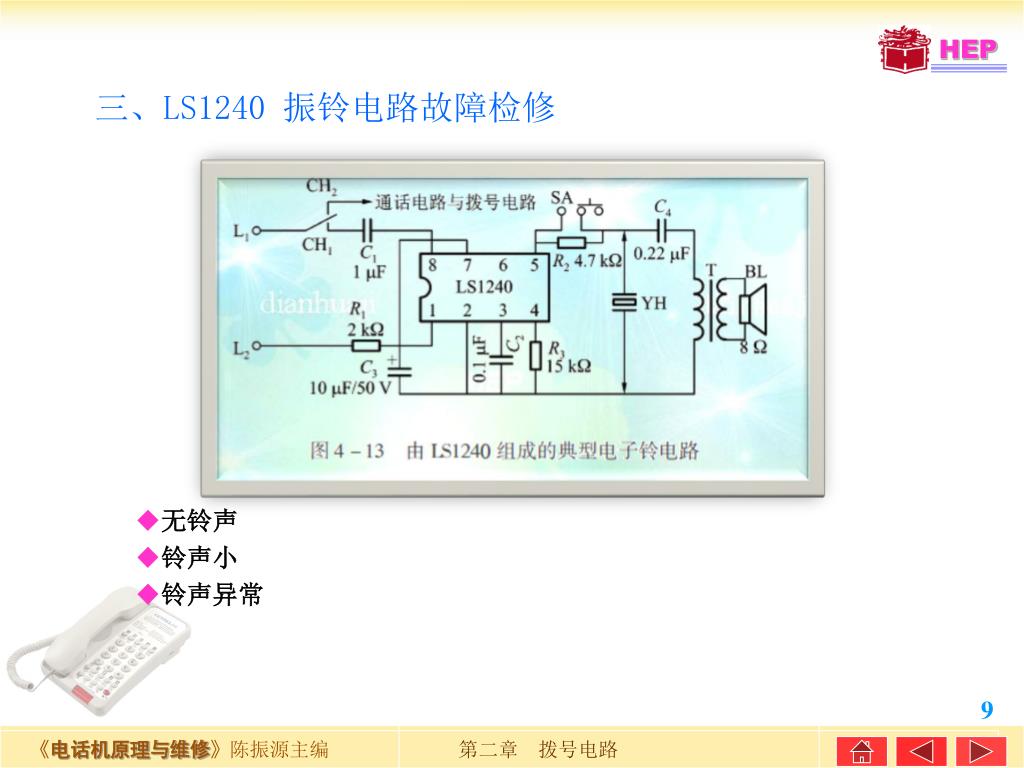

三、LS1240 振铃电路故障检修 ◆无铃声 ◆铃声小 ◆铃声异常

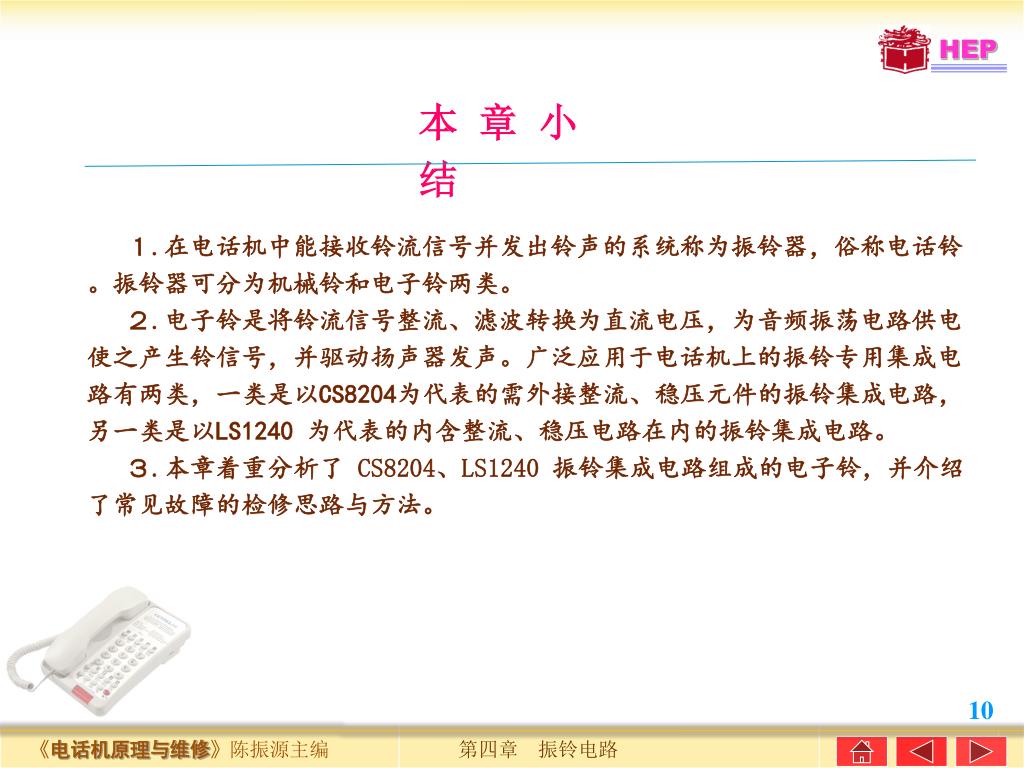

本章小结 １.在电话机中能接收铃流信号并发出铃声的系统称为振铃器，俗称电话铃。振铃器可分为机械铃和电子铃两类。２.电子铃是将铃流信号整流、滤波转换为直流电压，为音频振荡电路供电使之产生铃信号，并驱动扬声器发声。广泛应用于电话机上的振铃专用集成电路有两类，一类是以CS8204为代表的需外接整流、稳压元件的振铃集成电路，另一类是以LS1240 为代表的内含整流、稳压电路在内的振铃集成电路。３.本章着重分析了 CS8204、LS1240振铃集成电路组成的电子铃，并介绍了常见故障的检修思路与方法。
