Modulo3 Visualizzatori

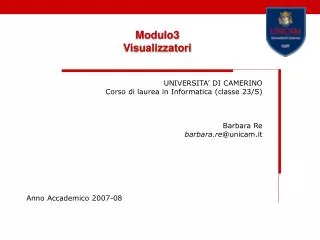

1. Modulo3 Visualizzatori UNIVERSITA’ DI CAMERINO Corso di laurea in Informatica (classe 23/S) Barbara Re barbara.re@unicam.it Anno Accademico 2007-08

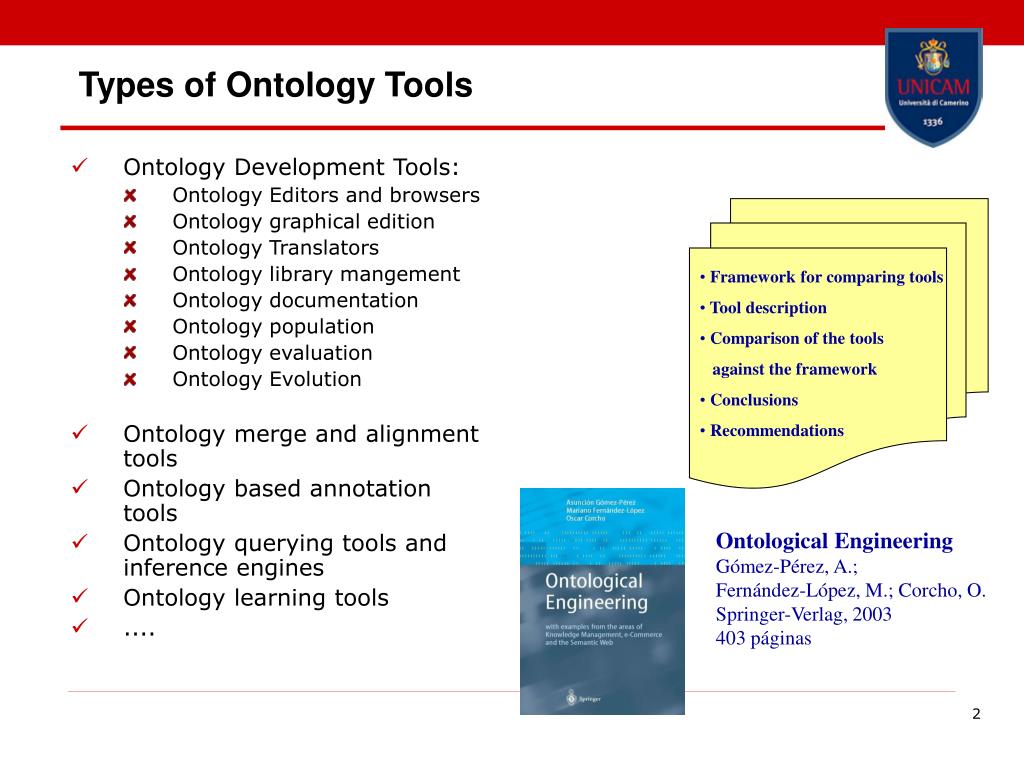

2. Ontology Development Tools: Ontology Editors and browsers Ontology graphical edition Ontology Translators Ontology library mangement Ontology documentation Ontology population Ontology evaluation Ontology Evolution Ontology merge and alignment tools Ontology based annotation tools Ontology querying tools and inference engines Ontology learning tools .... Types of Ontology Tools • Framework for comparing tools • Tool description • Comparison of the tools • against the framework • Conclusions • Recommendations Ontological Engineering Gómez-Pérez, A.; Fernández-López, M.; Corcho, O. Springer-Verlag, 2003 403 páginas

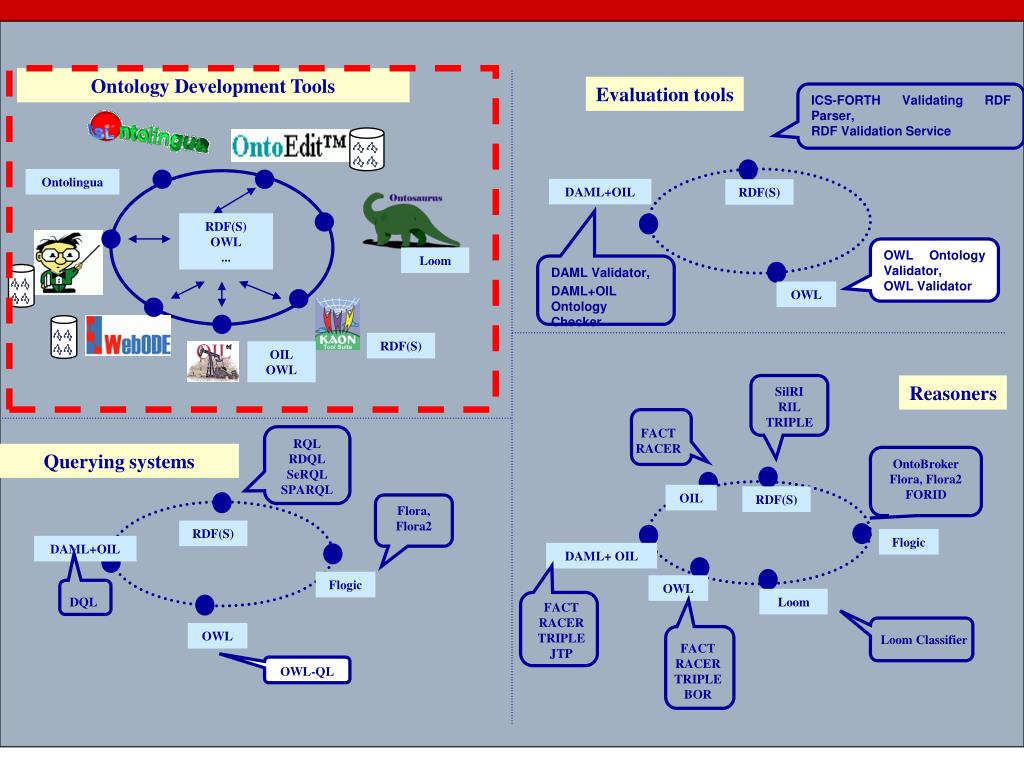

3. Ontology Development Tools Evaluation tools ICS-FORTH Validating RDF Parser, RDF Validation Service Ontolingua DAML+OIL RDF(S) RDF(S) OWL ... OWL Ontology Validator, OWL Validator Loom DAML Validator, DAML+OIL Ontology Checker OWL RDF(S) OIL OWL SilRI RIL TRIPLE Reasoners FACT RACER RQL RDQL SeRQL SPARQL Querying systems OntoBroker Flora, Flora2 FORID OIL RDF(S) Flora, Flora2 RDF(S) Flogic DAML+OIL DAML+ OIL Flogic OWL DQL Loom FACT RACER TRIPLE JTP OWL Loom Classifier FACT RACER TRIPLE BOR OWL-QL

4. Strumenti per la visualizzazione

5. OntoViz • OntoViz è un plug-in di Protégé che visualizza un'ontologia come un grafico sfruttando una libreria open source ottimizzata per la visualizzazione grafica • Le classi e le istanze sono rappresentate come nodi, mentre le relazioni sono visualizzate come archi orientati • Sia i nodi che gli archi sono classificati e disposti in un modo da ridurre al minimo le sovrapposizioni, a scapito della dimensione del grafico • La navigazione del grafico finale, integrata solo da strumenti di ingrandimento e di panoramica, non offre una buona visione globale dell'ontologia • (ad esempio elementi grafici possono diventare facilmente indistinguibili) • VANTAGGI • Consente la visualizzazione di più grafici scollegati tra loro in un'unica figura. • SVANTAGGI • Non risulta essere adatto per la visualizzazione di grandi ontologie, dal momento che la visualizzazione non va al di là di qualche centinaio di oggetti • OntoViz non permette la navigazione di relazioni multiple

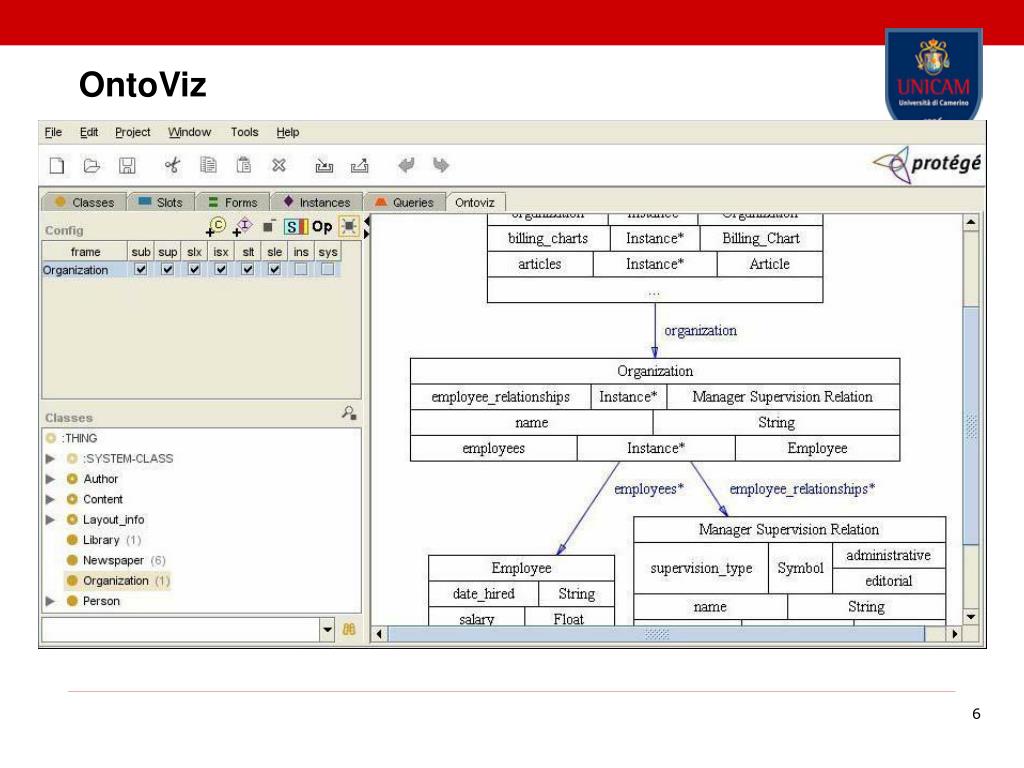

6. OntoViz

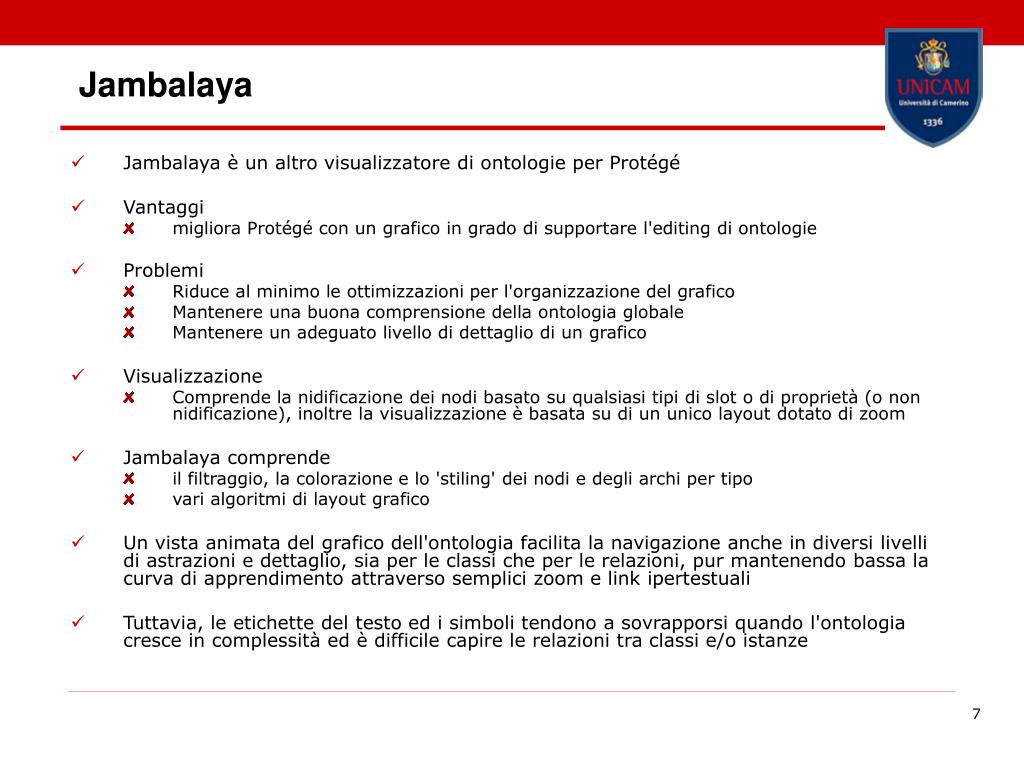

7. Jambalaya • Jambalaya è un altro visualizzatore di ontologie per Protégé • Vantaggi • migliora Protégé con un grafico in grado di supportare l'editing di ontologie • Problemi • Riduce al minimo le ottimizzazioni per l'organizzazione del grafico • Mantenere una buona comprensione della ontologia globale • Mantenere un adeguato livello di dettaglio di un grafico • Visualizzazione • Comprende la nidificazione dei nodi basato su qualsiasi tipi di slot o di proprietà (o non nidificazione), inoltre la visualizzazione è basata su di un unico layout dotato di zoom • Jambalaya comprende • il filtraggio, la colorazione e lo 'stiling' dei nodi e degli archi per tipo • vari algoritmi di layout grafico • Un vista animata del grafico dell'ontologia facilita la navigazione anche in diversi livelli di astrazioni e dettaglio, sia per le classi che per le relazioni, pur mantenendo bassa la curva di apprendimento attraverso semplici zoom e link ipertestuali • Tuttavia, le etichette del testo ed i simboli tendono a sovrapporsi quando l'ontologia cresce in complessità ed è difficile capire le relazioni tra classi e/o istanze

8. Jambalaya

9. TGVizTab • TGVizTab è generico, dinamico (i grafici vengono creati al volo), e personalizzabile • I grafici TGVizTab possono essere salvati in formato XML e visti con altre applicazioni TouchGraph • SVANTAGGI • La vista in TGVizTab è abbastanza disorganizzata, non vi è alcun ordine gerarchico tra le entità e questo rende l'esplorazione top-down molto difficile • Le relazioni, in particolare quelle non strutturate, sono difficili da individuare • Il livello di dettaglio non è regolato in base al livello di ingrandimento, esso causa spesso un sovraffollamento delle immagini • VANTAGGI • I grafici immediatamente evidenti per gli utenti grazie all'eccellente navigazione incrementale del ontologia • Ottimo sfruttamento dello spazio bidimensionale in cui i nodi e gli archi sono distribuiti dinamicamente

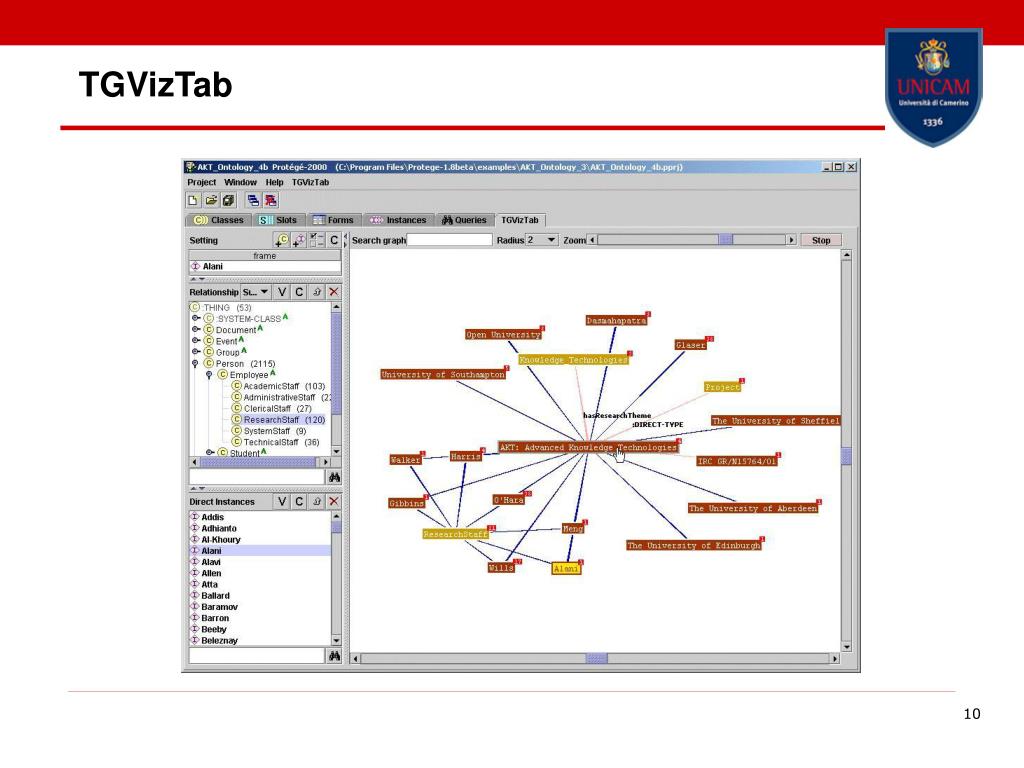

10. TGVizTab

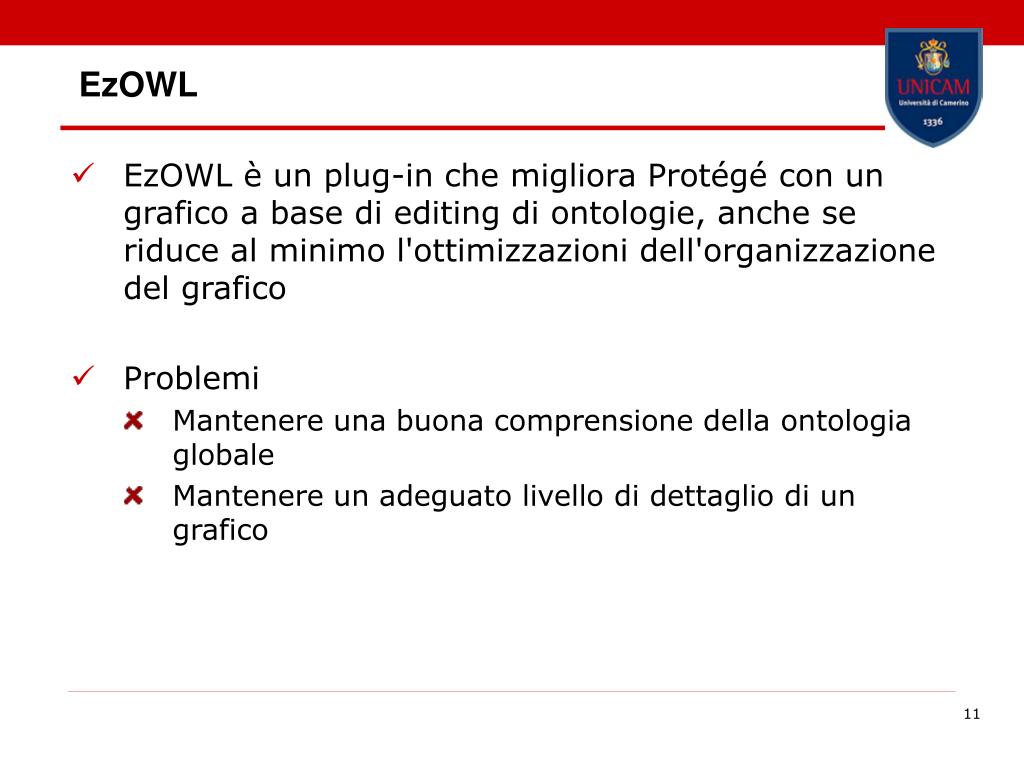

11. EzOWL • EzOWL è un plug-in che migliora Protégé con un grafico a base di editing di ontologie, anche se riduce al minimo l'ottimizzazioni dell'organizzazione del grafico • Problemi • Mantenere una buona comprensione della ontologia globale • Mantenere un adeguato livello di dettaglio di un grafico

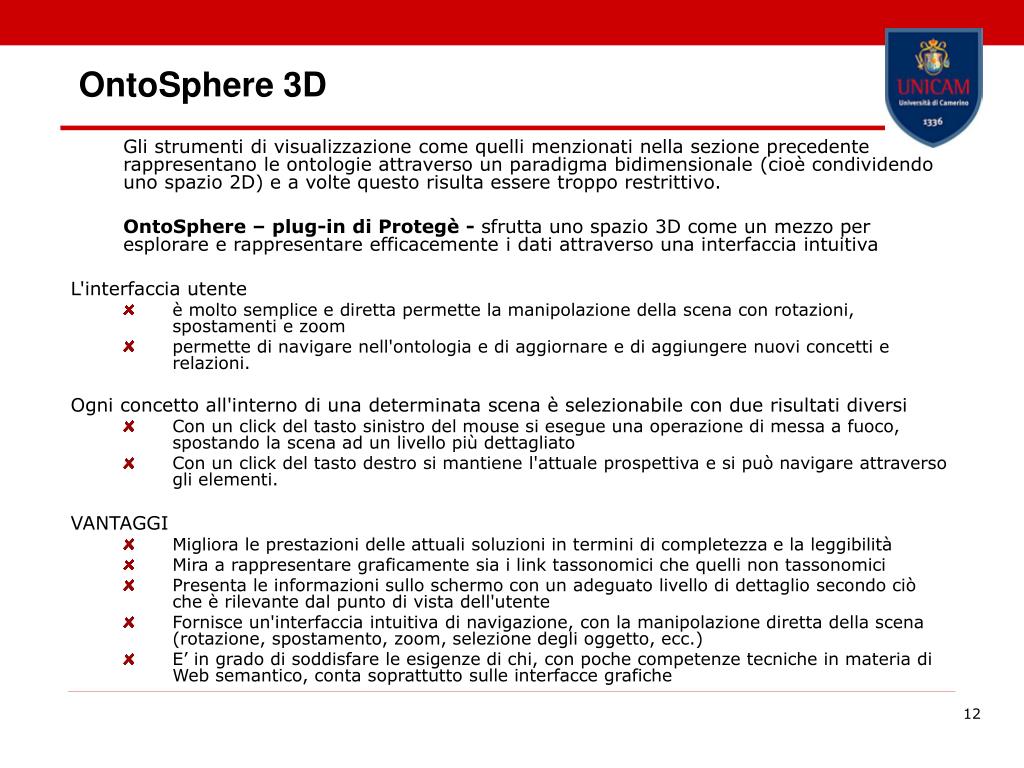

12. OntoSphere 3D Gli strumenti di visualizzazione come quelli menzionati nella sezione precedente rappresentano le ontologie attraverso un paradigma bidimensionale (cioè condividendo uno spazio 2D) e a volte questo risulta essere troppo restrittivo. OntoSphere – plug-in di Protegè - sfrutta uno spazio 3D come un mezzo per esplorare e rappresentare efficacemente i dati attraverso una interfaccia intuitiva L'interfaccia utente • è molto semplice e diretta permette la manipolazione della scena con rotazioni, spostamenti e zoom • permette di navigare nell'ontologia e di aggiornare e di aggiungere nuovi concetti e relazioni. Ogni concetto all'interno di una determinata scena è selezionabile con due risultati diversi • Con un click del tasto sinistro del mouse si esegue una operazione di messa a fuoco, spostando la scena ad un livello più dettagliato • Con un click del tasto destro si mantiene l'attuale prospettiva e si può navigare attraverso gli elementi. VANTAGGI • Migliora le prestazioni delle attuali soluzioni in termini di completezza e la leggibilità • Mira a rappresentare graficamente sia i link tassonomici che quelli non tassonomici • Presenta le informazioni sullo schermo con un adeguato livello di dettaglio secondo ciò che è rilevante dal punto di vista dell'utente • Fornisce un'interfaccia intuitiva di navigazione, con la manipolazione diretta della scena (rotazione, spostamento, zoom, selezione degli oggetto, ecc.) • E’ in grado di soddisfare le esigenze di chi, con poche competenze tecniche in materia di Web semantico, conta soprattutto sulle interfacce grafiche

13. OntoSphere 3D

14. Ci sono domande?
