slide1

EKG

Leif Köldal

leif@koldal.se

retledningssystemets egenfrekvens
Retledningssystemets egenfrekvens
  • Sinusknutan → 50-100 sl/min
  • AV-knutan → 40-60 sl/min
  • Kammaren → < 40 sl/min
schema f r ekg tolkning
Schema för EKG-tolkning
  • Rytm
  • P-vågor
  • PQ-tid
  • QRS-komplex
  • ST-sträcka
  • T-vågor
  • QT-tid
slide6
Rytm
  • Regelbunden eller oregelbunden
  • Frekvens
  • Ektopiska slag (dvs extraslag eller ersättningsslag)
p v gor
P-vågor
  • Antal i förhållande till QRS-komplex
  • Positiv P-våg i avledning II
  • Fi-/Fa-vågor
pq tid
PQ-tid
  • Duration
  • Skall vara mellan 0,12 - 0,22 sek
qrs komplex
QRS-komplex
  • Duration
  • Patologisk Q-våg
  • Patologisk R-vågsprogression
st str cka

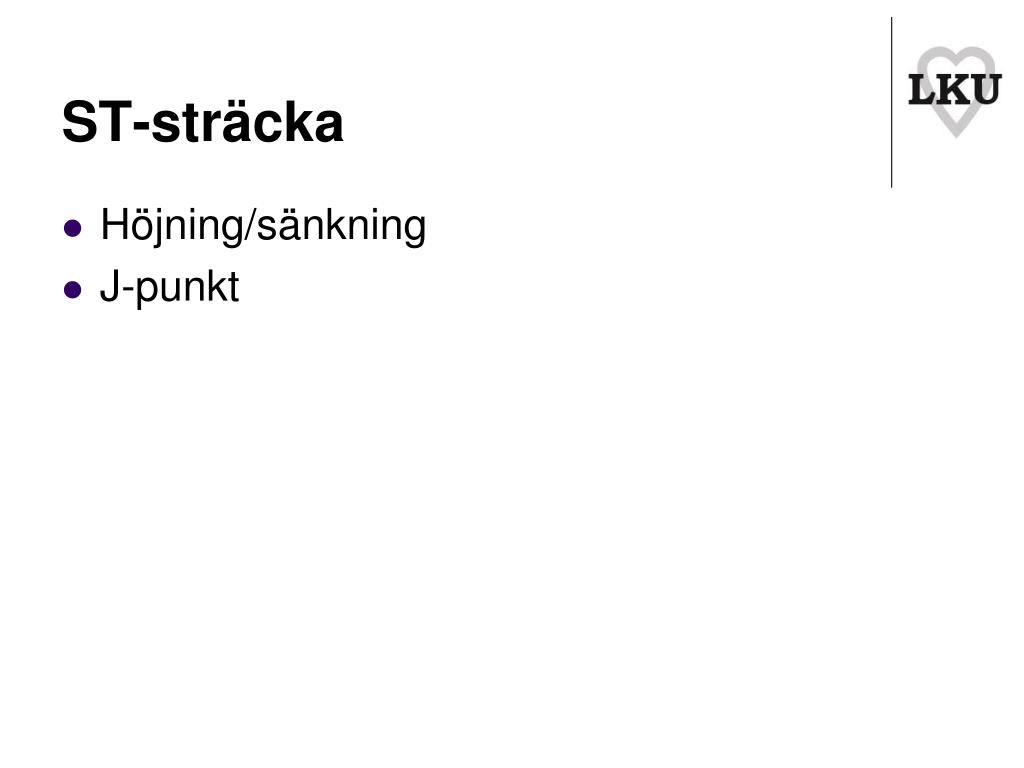

ST-sträcka
  • Höjning/sänkning
  • J-punkt
t v gor
T-vågor
  • Negativ eller positiv
  • Riktning i förhållande till QRS-komplexets huvudsakliga vektor
qt tid
QT-tid
  • Duration
  • Frekvensberoende
sinusrytm
Sinusrytm
  • P-våg framför varje QRS-komplex
  • PQ-tid 0,12 - 0,22 sek och konstant
  • Positiv P-våg i avledning II
  • Kammarfrekvens mellan 50 – 100 sl/min
  • Önskemål: Smala QRS-komplex (<0,12 sek)
sinusbradykardi
Sinusbradykardi
  • Normal P-våg
  • Smala QRS-komplex
  • Kammarfrekvens < 50 sl/min

Sinustakykardi

  • Normal P-våg (kan vara svår att se)
  • Smala QRS-komplex
  • Kammarfrekvens > 100 sl/min
f rmaksflimmer
Förmaksflimmer
  • P-vågor saknas, istället oregelbundna flimmervågor
  • Förmaksfrekvens vanligen 300-400 sl/min
  • Normala QRS-komplex
  • Oregelbunden kammarrytm
f rmaksfladder
Förmaksfladder
  • Regelbundna P-vågor med ”sågtandsmönster”
  • Förmaksfrekvens vanligen 250-350 sl/min
  • Normala QRS-komplex
  • Regelbunden eller oregelbunden AV-blockering
slide19
SVES
  • Supra Ventrikulärt Extra Slag
  • P-våg med annorlunda utseende före QRS-komplex
  • Vanligtvis normal QRST-sekvens
av block i
AV-block I
  • Atrio-Ventrikulär blockering av grad 1
  • PQ-tid > 0,22 sek
  • Alla P-vågor följs av ett QRS-komplex
av block ii typ i mobitz i wenckebach
AV-block II – typ IMobitz I (Wenckebach)
  • Normal P-våg och QRST-sekvens
  • PQ-tiden blir succesivt längre och längre tills ett QRS-komplex bortfaller
  • Orsak: ”trött” AV-nod pga bindvävsinlagring eller ischemi
  • Oftast icke patologiskt
av block ii typ ii mobitz ii
AV-block II – typ IIMobitz II
  • Överledningstiden är konstant
  • Blockering är regelbunden eller oregelbunden
  • Orsak: Anteroseptal infarkt (LAD-ocklusion) eller bindvävsinlagring
  • Oftast patologisk (indikation för PM)
av block iii
AV-block III
  • Normala P-vågor med regelbunden rytm
  • QRS-komplex med sinsemellan regelbunden rytm utan relation till P-vågorna, eller inga komplex alls
  • Långsam kammarfrekvens < 40 sl/min
  • Adam-Stokes syndrom
  • Indikation för PM
ventrikul ra extraslag ves
Ventrikulära extraslag (VES)
  • P-våg saknas före QRS-komplex
  • Breddökat QRS-komplex med avvikande utseende
  • Vanligtvis följt av kompensatorisk paus
slide25
VES
  • VES i bigemini
  • VES i trigemini
  • Hopade/kopplade VES
  • Multifokala VES
  • R-på-T VES
ventrikeltakykardi vt
Ventrikeltakykardi (VT)
  • Definitionen är tre eller fler ventrikulärt utlösta slag med en frekvens som överstiger 100 sl/min
  • Breddökade QRS-komplex
  • P-vågor saknas eller P-vågor utan relation till QRS-komplex
vt typ torsade de point
VT typ ’Torsade de point’
  • Ser ut som en spolformad arytmi
  • Oftast utlöst av bradykardi
  • Kan även utlösas av R-på-T VES
  • Oftast självterminerande
ventrikelflimmer vf

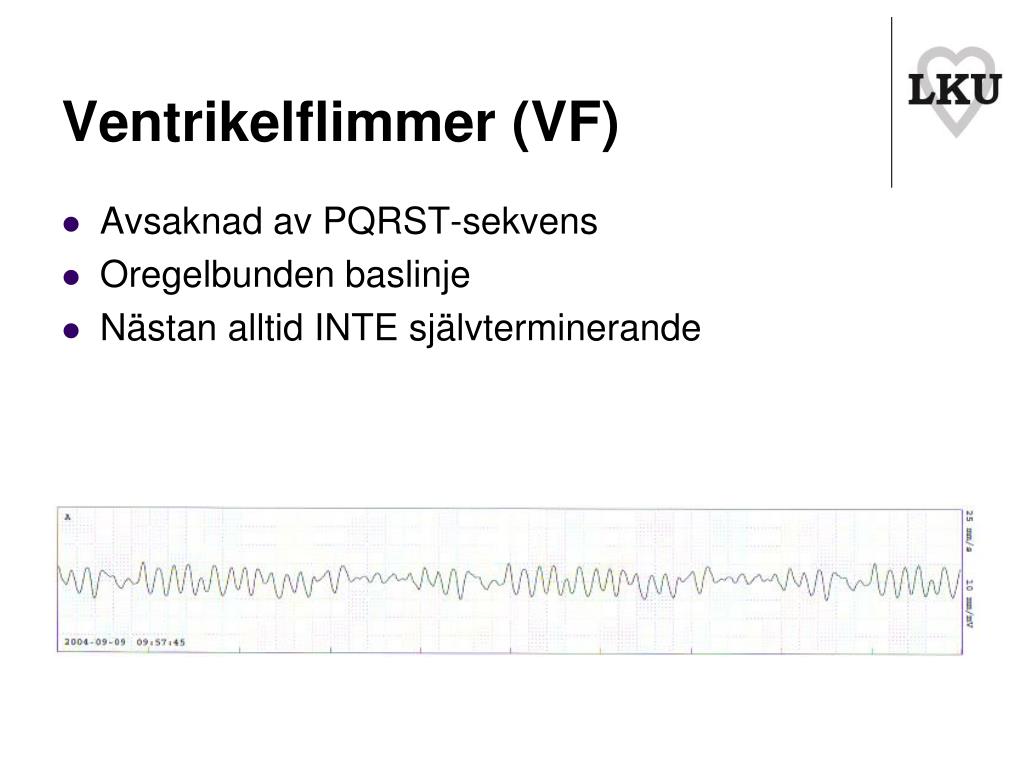

Ventrikelflimmer (VF)
  • Avsaknad av PQRST-sekvens
  • Oregelbunden baslinje
  • Nästan alltid INTE självterminerande
asystoli
Asystoli
  • Avsaknad av QRST-sekvens
  • Isoelektrisk baslinje
