  1. 项目二　规划网络地址 模块1　划分子网

  2. 教学目标 能根据需求，完成网络规划 ，并最终连通网络

  3. 项目场景分析-用户需求 春晖中学园区内共有三栋建筑物，分别是行政楼、教学楼和实验楼 校园内部的三栋建筑物组建相互连通的局域网 整个校园要连接到互联网，为广大师生提供上网条件

  4. 项目场景分析-用户需求 教育城域网 /互联网 行政楼 教学楼 实验楼

  5. 项目场景分析-技术分析 学校通过教育城域网连接到互联网，市教育局信息中心为春晖中学分配了3个C类的IP地址（192.168.8.0～192.168.10.0）用于终端设备的IP地址分配，将连接城域网的线缆已敷设到校行政楼的信息室 连接城域网的出口网络地址为172.16.100.6/30（由市教育局指定） 局域网内部路由器相互连接的网络采用10网段（由学校自定） 局域网内部各建筑物间采用千兆光纤连接，已完成布线工程（三栋建筑物间的距离均不超过500米）

  6. 项目场景分析-技术分析

  7. 工作任务 完成网络规划 确定主机位数和网络位数 进一步细分

  8. 工作步骤1-子网掩码 子网掩码的位数决定于可能的子网数目和每个子网的主机数目。在求子网掩码之前，必须先搞清楚要划分子网数目，以及每个子网内的所需主机数目，定义子网掩码的步骤为： （1）将子网数转化为二进制数来表示。 （2）计算该二进制数的位数N。 （3）取得该IP地址的子网掩码，将其主机地址部分的前N位置1即得出该IP地址划分子网的子网掩码。 例如欲将B类IP地址168.195.0.0划分成27个子网，步骤如下： （1）27=11011B。 （2）二进制数11011的位数为5。 （3）将B类地址的子网掩码为255.255.0.0的主机地址前5位置1，得到255.255.248.0,即划分成27个子网。

  9. 项目二　规划网络地址 模块2　规划VLSM网络

  10. 教学目标 能根据需求，完成网络规划 ，并最终连通网络

  11. 项目场景分析-用户需求 春晖中学园区内共有三栋建筑物，分别是行政楼、教学楼和实验楼 校园内部的三栋建筑物组建相互连通的局域网 整个校园要连接到互联网，为广大师生提供上网条件

  12. 项目场景分析-用户需求 教育城域网 /互联网 行政楼 教学楼 实验楼

  13. 项目场景分析-技术分析 学校通过教育城域网连接到互联网，市教育局信息中心为春晖中学分配了3个C类的IP地址（192.168.8.0～192.168.10.0）用于终端设备的IP地址分配，将连接城域网的线缆已敷设到校行政楼的信息室 连接城域网的出口网络地址为172.16.100.6/30（由市教育局指定） 局域网内部路由器相互连接的网络采用10网段（由学校自定） 局域网内部各建筑物间采用千兆光纤连接，已完成布线工程（三栋建筑物间的距离均不超过500米）

  14. 项目场景分析-技术分析

  15. 工作任务 完成网络规划 确定主机位数和网络位数 进一步细分

  16. 工作步骤1-需求分析 总公司的地址范围空间为172.16.0.0/16,现在把172.168.12.0/22分配给route A,B,C,D三个路由器，要求如下： （１）Ｄ需要２个VLAN,并且每个VLAN容纳200台计算机. （２）A,B和C连接３个以太网，分别用１个２４口的交换机相连，也就是说Ａ，Ｂ，Ｃ要容纳２４台计算机．

  17. 工作步骤２-确定主机位数 我们先从Ｄ来划分（因为Ｄ所需的主机数最大） 确定主机的位数： 　如果主机位为８位，２＾８－２＝２５４ 　如果主机位为７位，２＾７－２＝１２６ 　而Ｄ要求的是２００台计算机 　所以主机位数为８位，才能满足２００台的需要

  18. 工作步骤３-确定子网号 172.168.12.0/22在没规划前的主机位为 　１０位(10=32-22) 而在步骤２中我们发现Ｄ的主机位数只要８位，所以要借走２位主机位为子网号

  19. 工作步骤４-确定ＩＰ地址范围

  20. 工作步骤５-进一步细分 经过以上的划分，我们把172.16.12/24;172.16.13.24分给了router D的两个ＶＬＡＮ． 接下来我们把172.16.14.0/24;172.16.15.0/24分给router A,B,C. 　由于Ａ，Ｂ，Ｃ支持的主机数为２４台电脑，所以选择的主机位数为５（２＾５－２＝３２）

  21. 工作步骤６-进一步细分 接着网络位又要从主机位上又借走３位． 　因为原先是172.16.14.0/24,主机位为８位 　现在主机位只要５位，所以网络位为２７位了．

  22. 工作步骤７-进一步划分

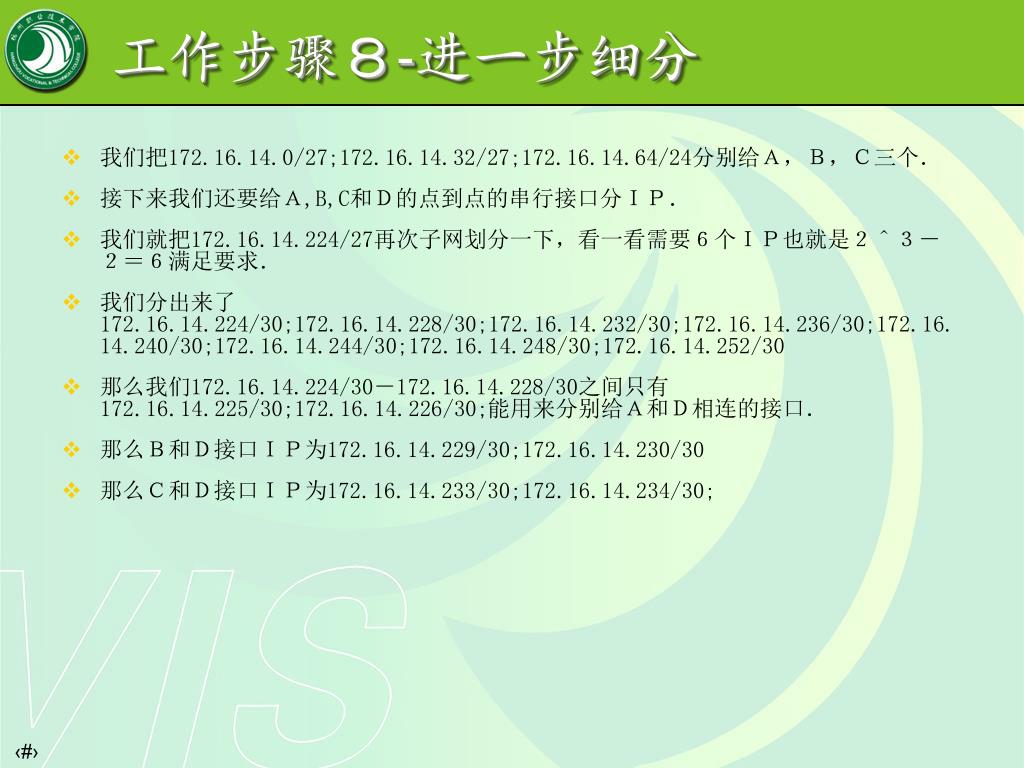

  23. 工作步骤８-进一步细分 我们把172.16.14.0/27;172.16.14.32/27;172.16.14.64/24分别给Ａ，Ｂ，Ｃ三个． 接下来我们还要给Ａ,B,C和Ｄ的点到点的串行接口分ＩＰ． 我们就把172.16.14.224/27再次子网划分一下，看一看需要６个ＩＰ也就是２＾３－２＝６满足要求． 我们分出来了172.16.14.224/30;172.16.14.228/30;172.16.14.232/30;172.16.14.236/30;172.16.14.240/30;172.16.14.244/30;172.16.14.248/30;172.16.14.252/30 那么我们172.16.14.224/30－172.16.14.228/30之间只有172.16.14.225/30;172.16.14.226/30;能用来分别给Ａ和Ｄ相连的接口． 那么Ｂ和Ｄ接口ＩＰ为172.16.14.229/30;172.16.14.230/30 那么Ｃ和Ｄ接口ＩＰ为172.16.14.233/30;172.16.14.234/30;
