第二章

條碼系統

slide2

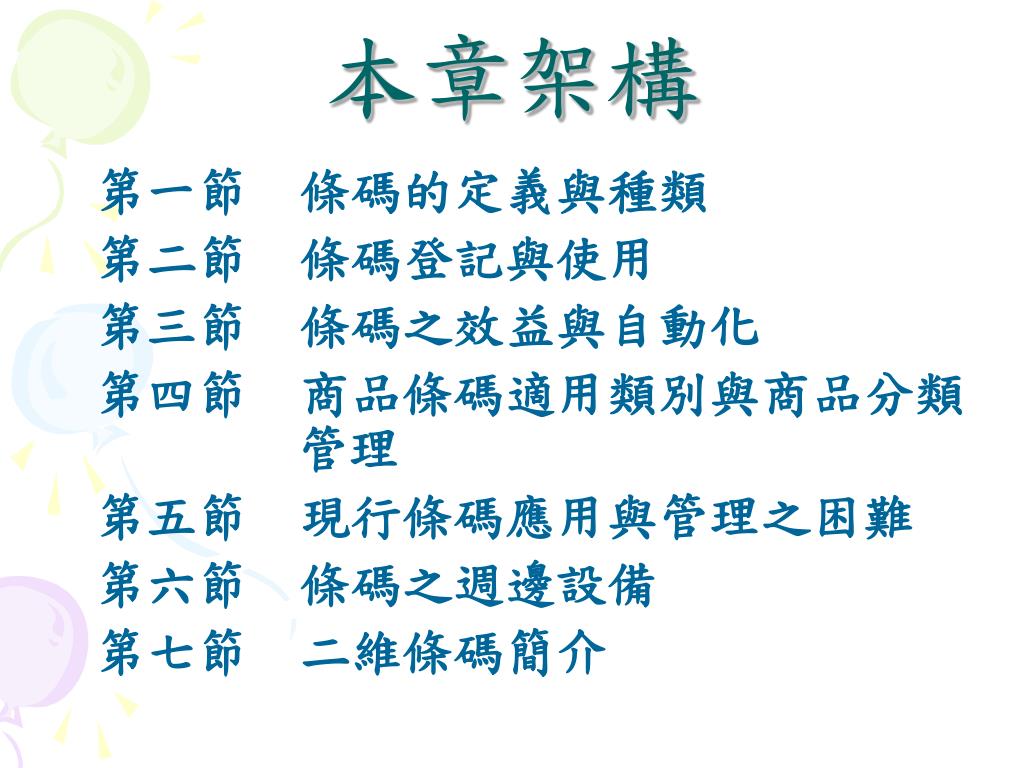

本章架構

第一節 條碼的定義與種類

第二節 條碼登記與使用

第三節 條碼之效益與自動化

第四節 商品條碼適用類別與商品分類管理

第五節 現行條碼應用與管理之困難

第六節 條碼之週邊設備

第七節 二維條碼簡介

slide3

第一節

條碼的定義與種類

bar code

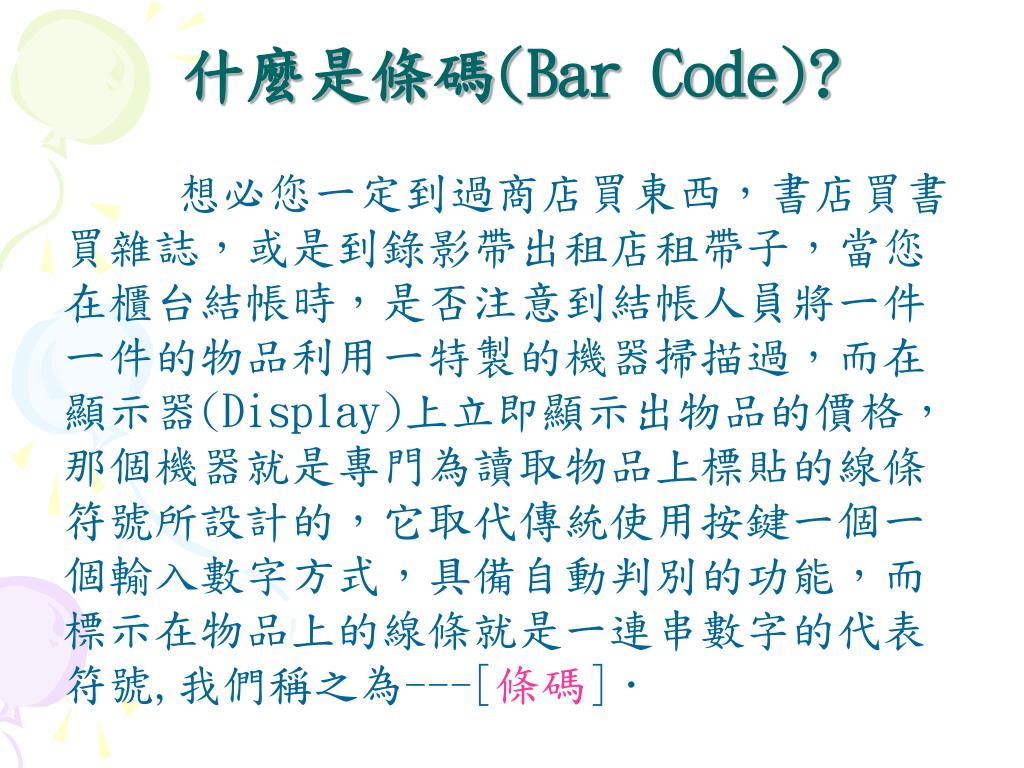

什麼是條碼(Bar Code)?

     想必您一定到過商店買東西,書店買書買雜誌,或是到錄影帶出租店租帶子,當您在櫃台結帳時,是否注意到結帳人員將一件一件的物品利用一特製的機器掃描過,而在顯示器(Display)上立即顯示出物品的價格,那個機器就是專門為讀取物品上標貼的線條符號所設計的,它取代傳統使用按鍵一個一個輸入數字方式,具備自動判別的功能,而標示在物品上的線條就是一連串數字的代表符號,我們稱之為---[條碼].

slide5

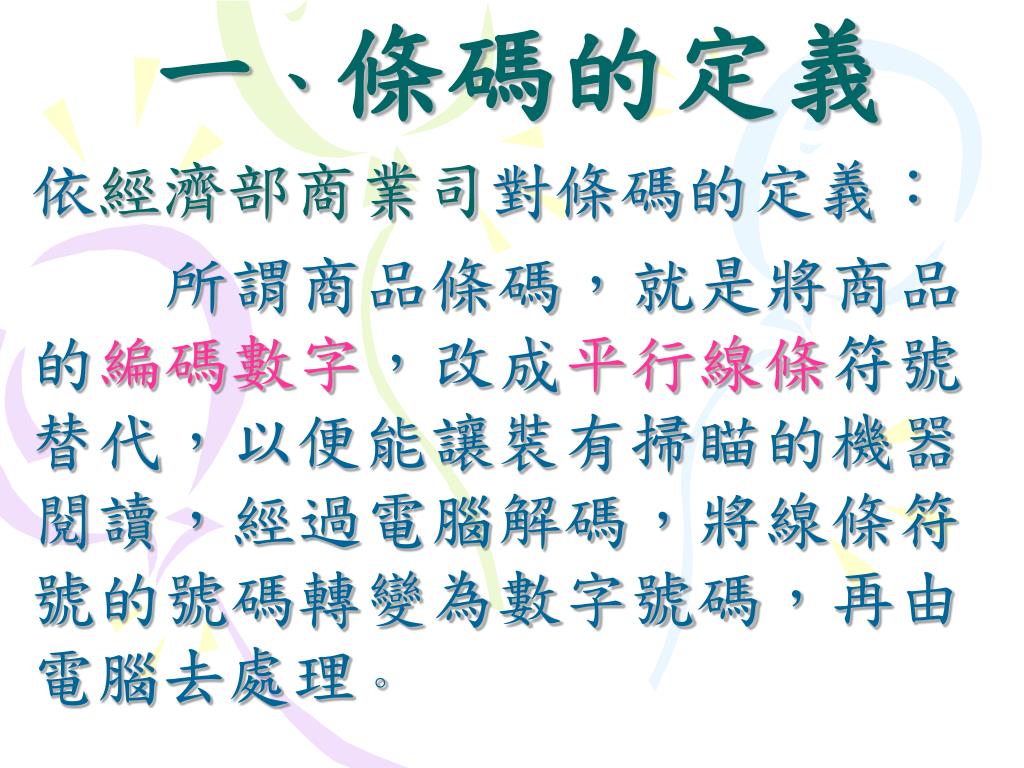

一、條碼的定義

依經濟部商業司對條碼的定義:

  所謂商品條碼,就是將商品的編碼數字,改成平行線條符號替代,以便能讓裝有掃瞄的機器閱讀,經過電腦解碼,將線條符號的號碼轉變為數字號碼,再由電腦去處理。

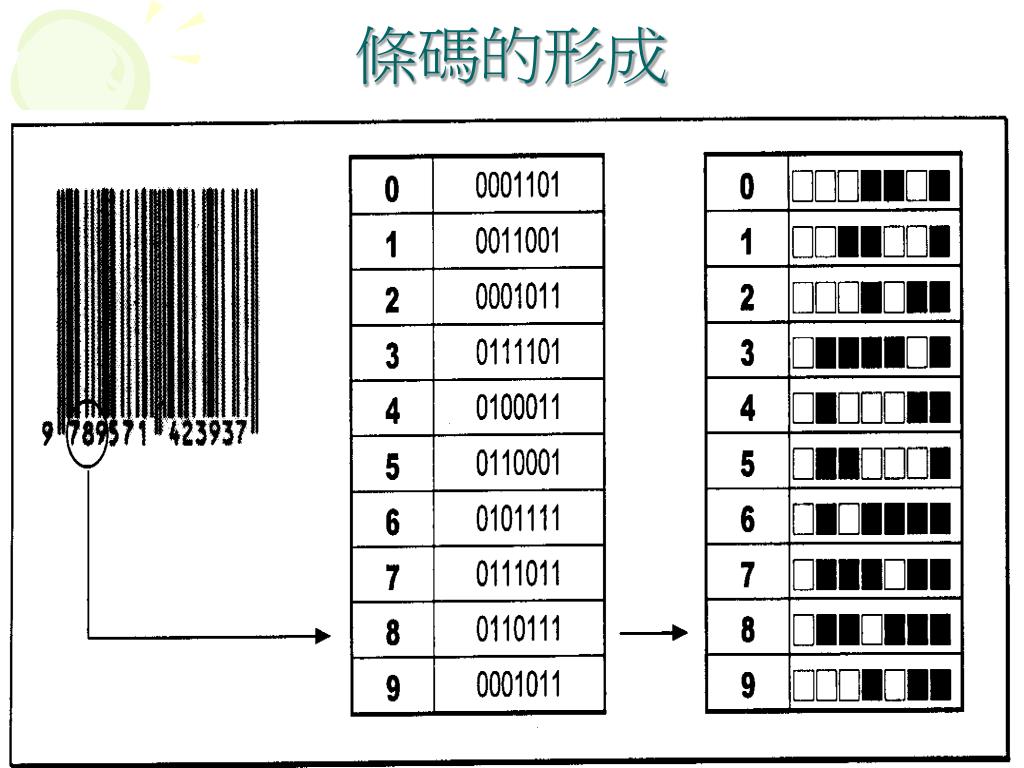

slide7

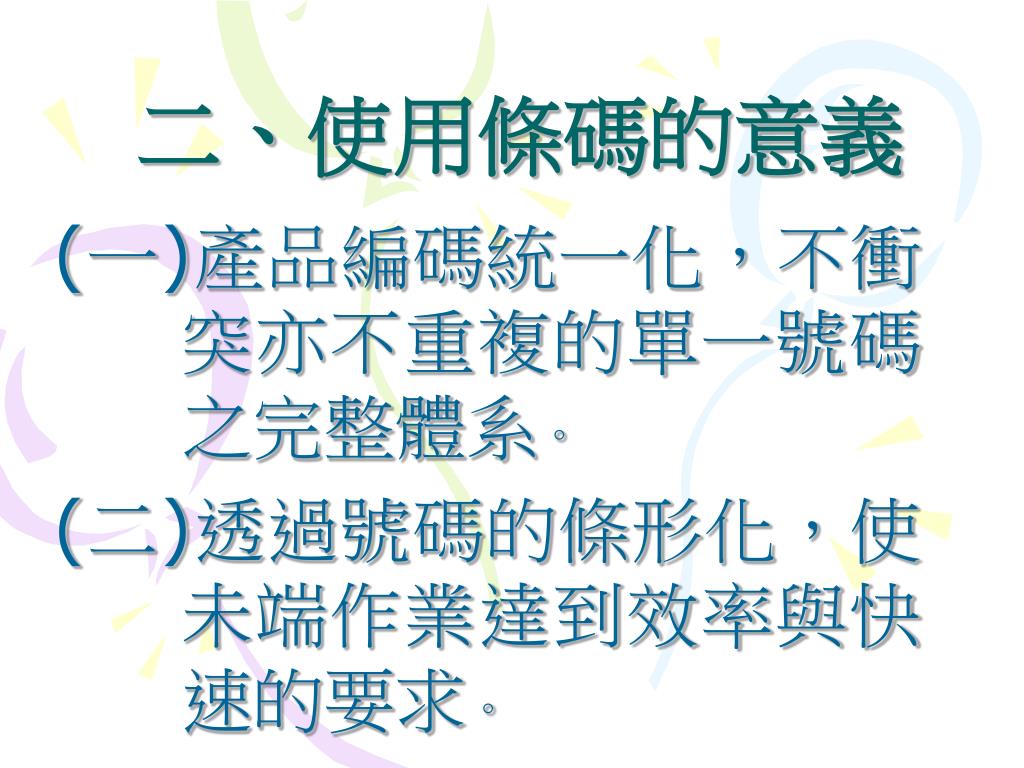

二、使用條碼的意義

(一)產品編碼統一化,不衝突亦不重複的單一號碼之完整體系。

(二)透過號碼的條形化,使未端作業達到效率與快速的要求。

slide8

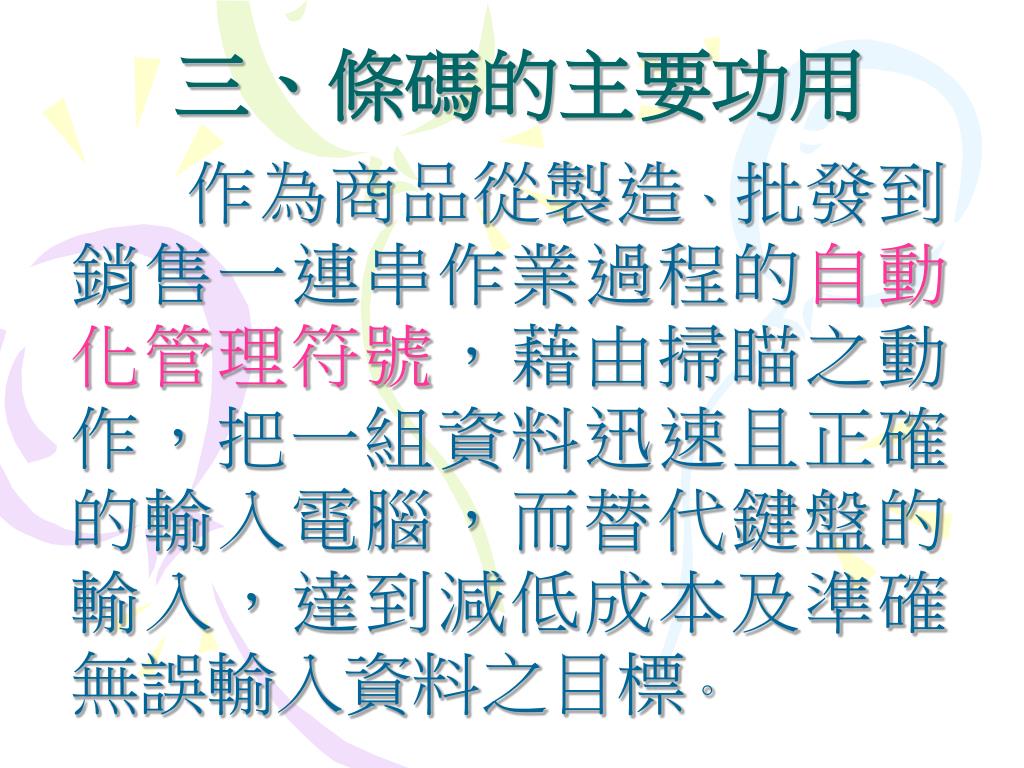

三、條碼的主要功用

作為商品從製造、批發到銷售一連串作業過程的自動化管理符號,藉由掃瞄之動作,把一組資料迅速且正確的輸入電腦,而替代鍵盤的輸入,達到減低成本及準確無誤輸入資料之目標。

slide9

四、條碼種類

標準碼(EAN-13

,UPC-A)

 原印條碼

(Source Marking)

縮短碼(EAN-8

,UPC-E)

消費者單元

EAN-13+附加碼

價格檢索型-標準碼

及縮短碼(PLU)

商品條碼

  店內條碼

(In-Store Marking)

非價格檢索型-標準

碼及縮短碼

(NONPLU)

標準碼(DUN-14)

配送單元

配銷條碼

擴大碼(DUN-16)

配銷條碼+附加碼

slide10

(一)原印條碼

  所謂原印條碼,是指產品在製造生產階段時已印在包裝上的商品條碼,通常由產品製造商申請,在商品出廠前印妥,它適合大量製造之商品。

slide11

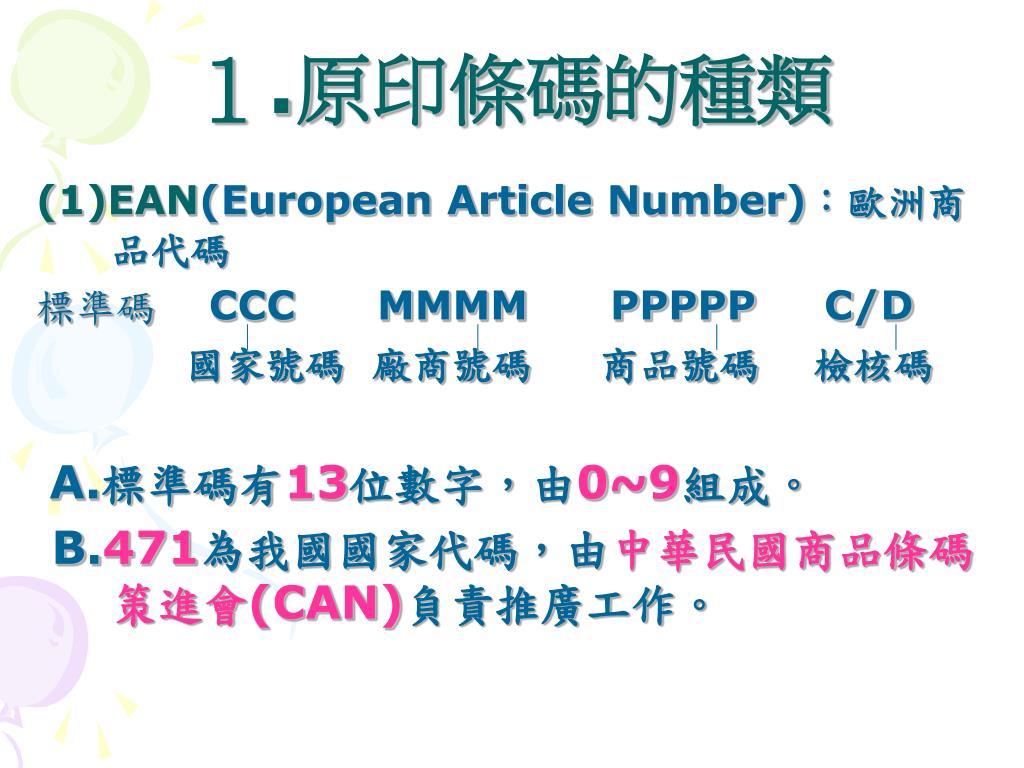

1.原印條碼的種類

(1)EAN(European Article Number):歐洲商品代碼

標準碼 CCC MMMM PPPPP C/D

 國家號碼 廠商號碼 商品號碼 檢核碼

A.標準碼有13位數字,由0~9組成。

B.471為我國國家代碼,由中華民國商品條碼策進會(CAN)負責推廣工作。

slide13
條碼的基本構造

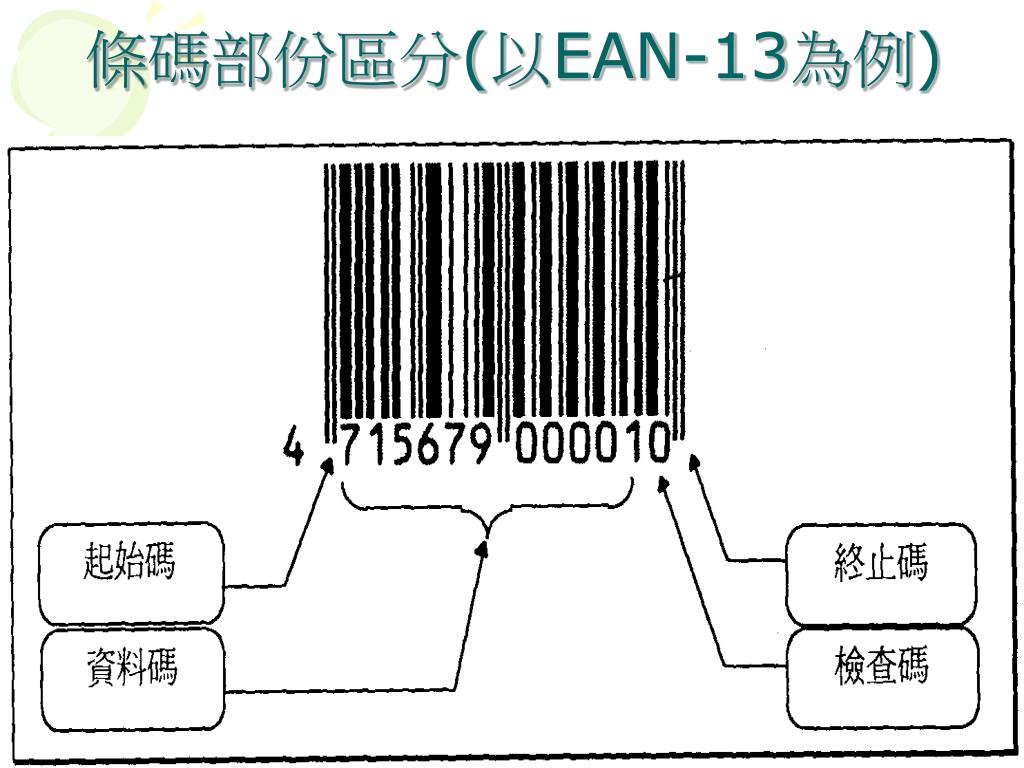

起始碼 (start code):一個條碼的起頭,以便條碼讀取器判別開始。

資料碼 (data code):條碼的主要部份,又因使用不同,編碼方式也不同。

檢查碼 (check code):又稱查核碼,用計算公式算出,以確保資料正確性。

終止碼 (end code):一個條碼的結束,以便條碼讀取器判別結束。

slide15

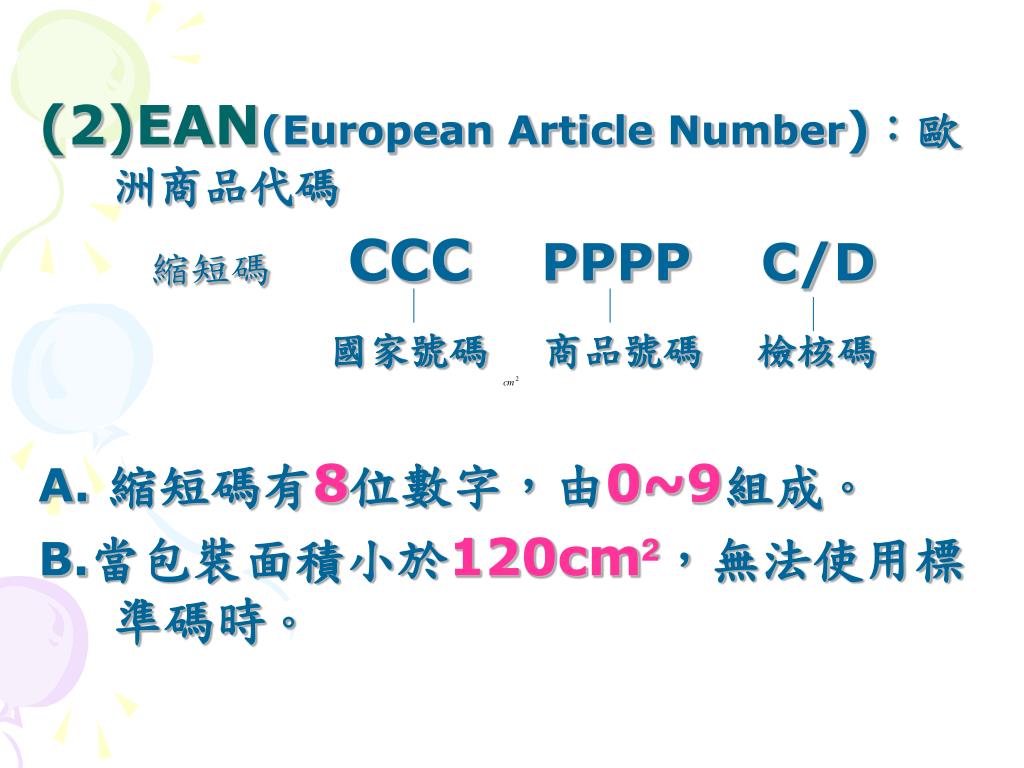

(2)EAN(European Article Number):歐洲商品代碼

縮短碼CCC PPPP C/D

國家號碼 商品號碼 檢核碼

A.縮短碼有8位數字,由0~9組成。

B.當包裝面積小於120cm²,無法使用標準碼時。

ean 131
EAN-13碼(標準碼)檢核碼計算例題

C

國家號碼

廠商號碼

單項產品號碼

12

8

3

2

1

13

11

10

9

7

6

5

4

位數順序

4

1

7

1

2

3

4

5

6

7

8

9

9

設定條碼

9=32

32×3=96

+

+

+

+

+

7

1

3

5

7

/

偶數位

=25

+

+

+

+

+

4

8

奇數位

1

2

4

6

計算 96+25=121;C:10-1=9

ean 8
EAN-8碼(縮短碼)檢核碼計算例題

C

國家號碼

單項產品號碼

7

8

6

5

4

3

2

1

位數順序

4

7

1

1

2

3

4

設定條碼

6

4

+

+

+

=11

11×3=33

偶數位

1

2

4

+

+

+

/

奇數位

7

1

3

=11

計算 33+11=44;C:10-4=6

slide18

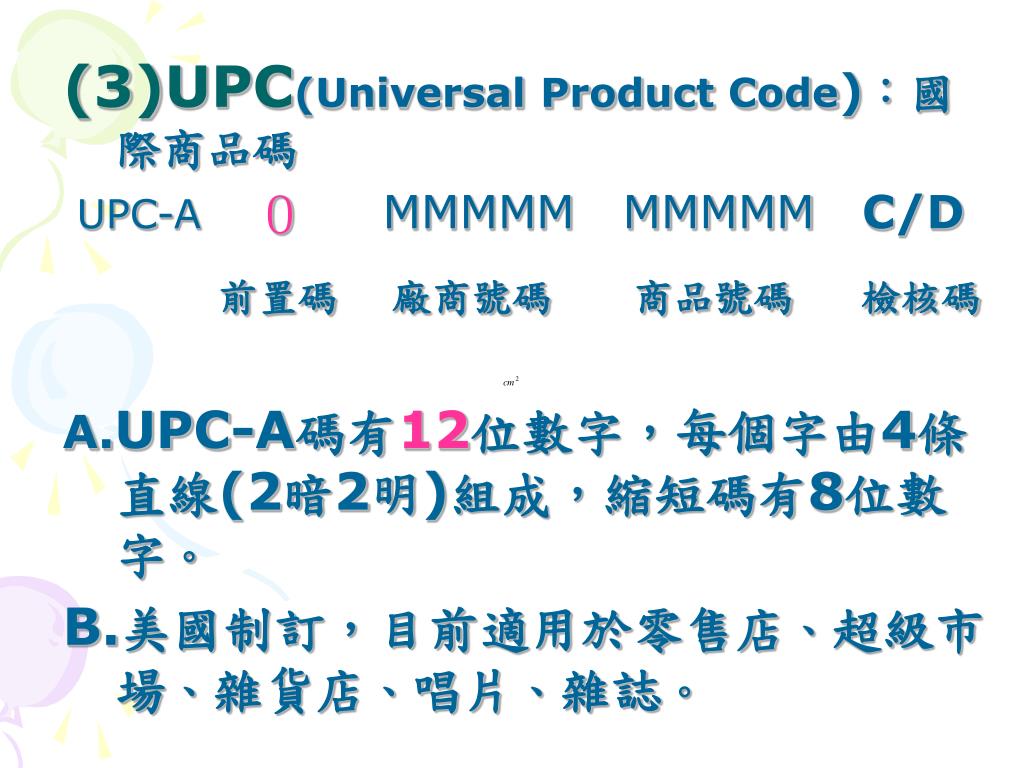

(3)UPC(Universal Product Code):國際商品碼

UPC-A 0 MMMMM MMMMM C/D

前置碼 廠商號碼 商品號碼 檢核碼

A.UPC-A碼有12位數字,每個字由4條直線(2暗2明)組成,縮短碼有8位數字。

B.美國制訂,目前適用於零售店、超級市場、雜貨店、唱片、雜誌。

slide20

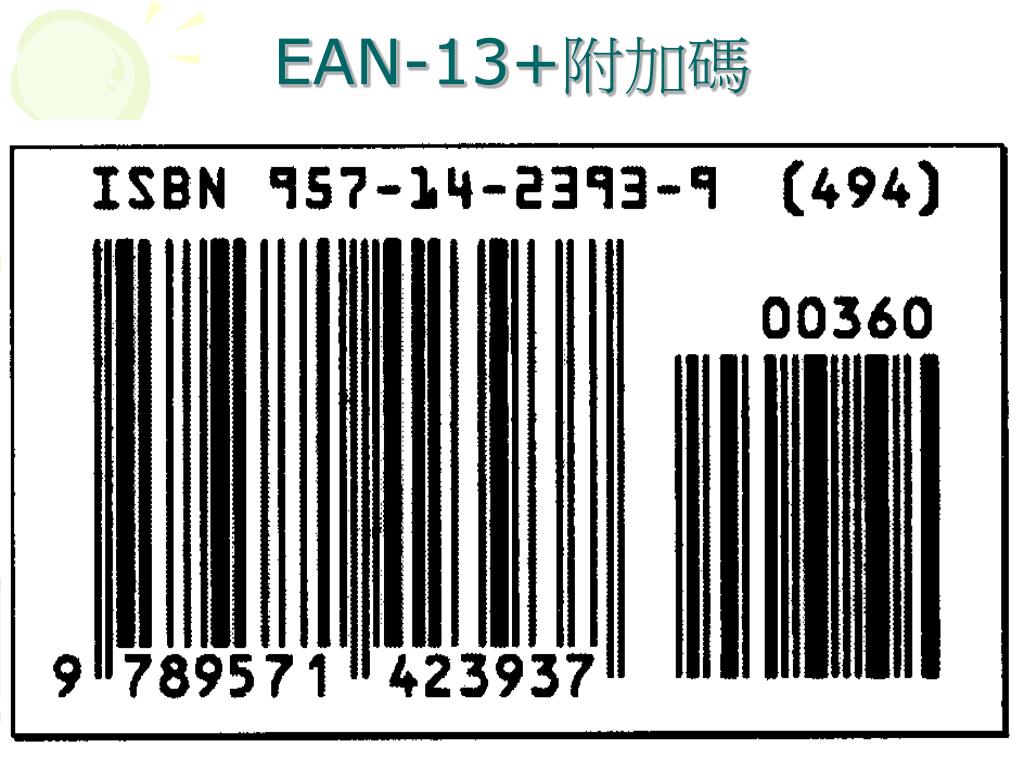

(4)附加碼

消費者單元:經常使用於出版品。

例:ISBN 0-395-83684-0

商品條碼:9780395836842 00600

a.ISBN為書碼代號。

b.978為EAN-13碼中出版品的前置碼。

c.後10碼即為ISBN碼,最後一位則為

檢核碼。

d.右邊則為附加碼代表價格。

slide22
(二)店內條碼

  所謂店內條碼,是一種僅供店內自行印製及黏貼之條碼,它僅可以在店內使用而不對外流通。

1.各家商店可根據本身需求而設

定合適的店內條碼。

2.店內條碼分為:價格檢索型和

非價格檢索型兩種條碼。

slide23

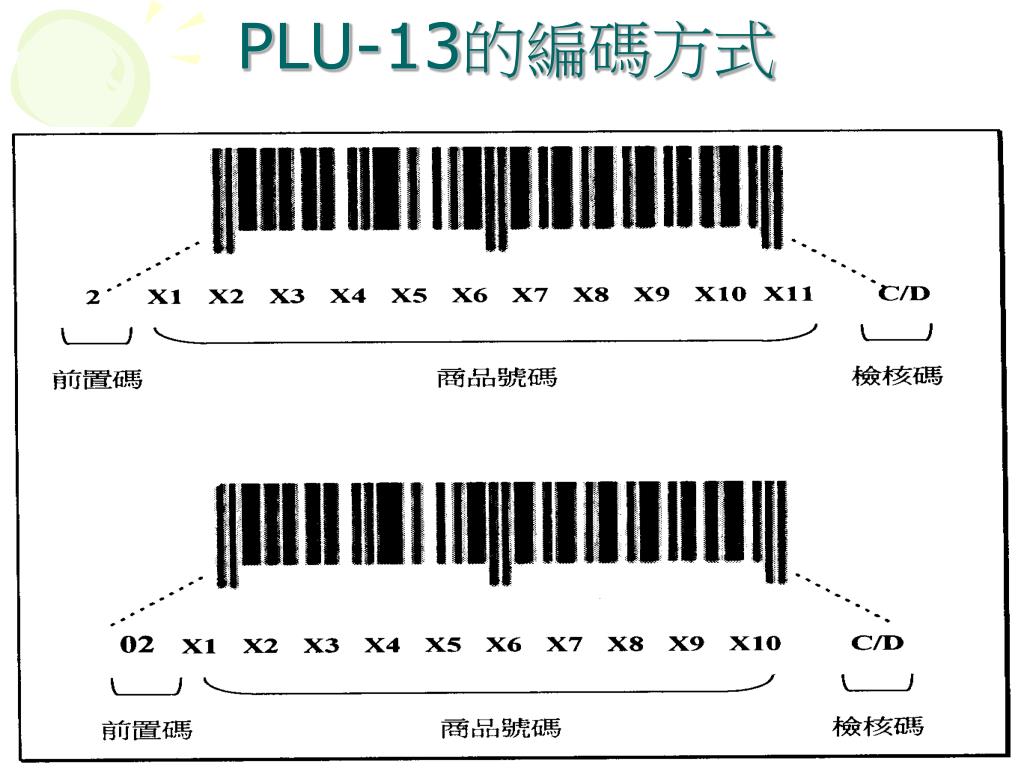

1.價格檢索型

價格檢索型(PLU):指沒有將商品價格標示出,主要用於銷售量大的商品(一般食品、雜貨類、衣料品類),有兩種類型:

(1) 前置碼為‘2’:

2X1X2X3X4X5X6X7X8X9X10C11 C/D

(2) 前置碼為‘02’:

02X1X2X3X4X5X6X7X8X9C10 C/D

slide26

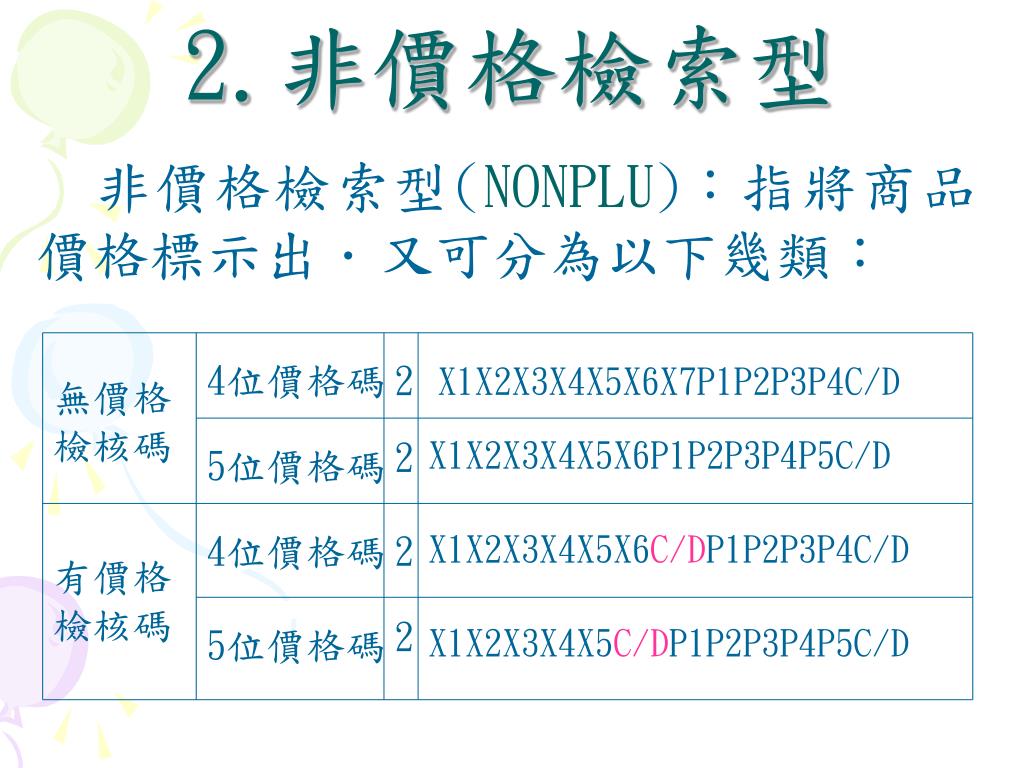

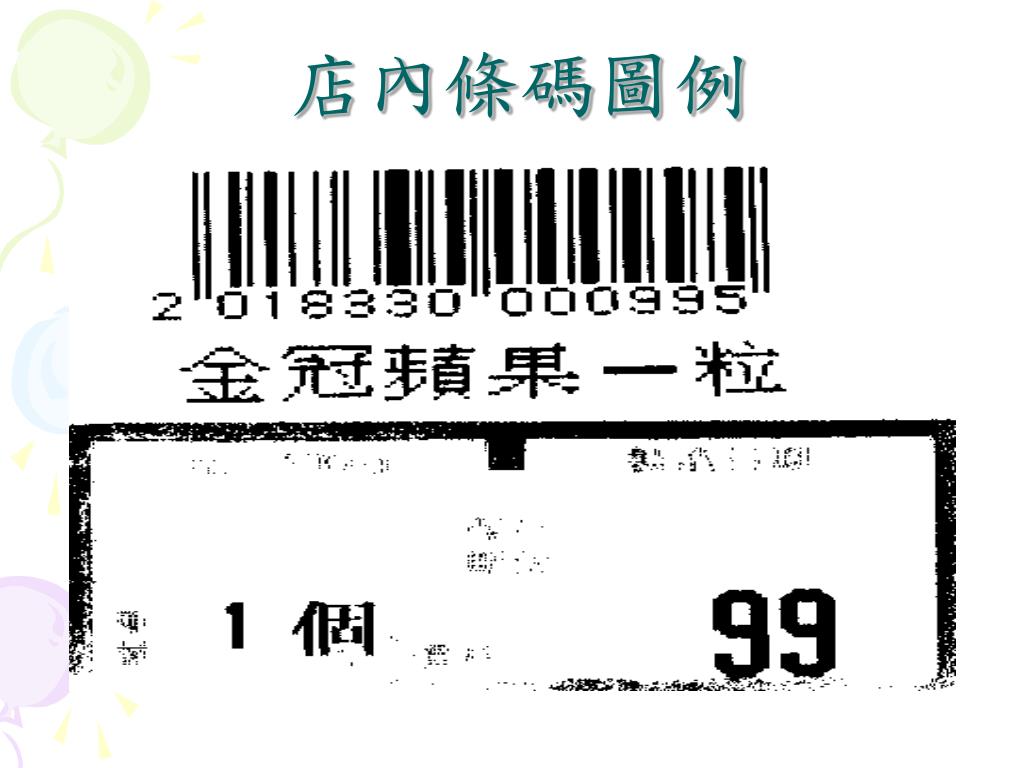

2.非價格檢索型

 非價格檢索型(NONPLU):指將商品價格標示出.又可分為以下幾類:

4位價格碼

2

X1X2X3X4X5X6X7P1P2P3P4C/D

無價格

檢核碼

X1X2X3X4X5X6P1P2P3P4P5C/D

2

5位價格碼

X1X2X3X4X5X6C/DP1P2P3P4C/D

4位價格碼

2

有價格

檢核碼

2

X1X2X3X4X5C/DP1P2P3P4P5C/D

5位價格碼

slide29
(三)配銷條碼

所謂配銷條碼係應用在商品裝卸、倉儲、運輸等配銷過程中之辨識符號,它通常是印製在瓦楞外箱上,可供掃瞄閱讀,用來辨識商品種類及數量的一種條碼符號,又分為:

1.DUN-14:1位配銷識別碼+EAN-13

2.DUN-16:3位配銷識別碼+EAN-13

1 dun 14

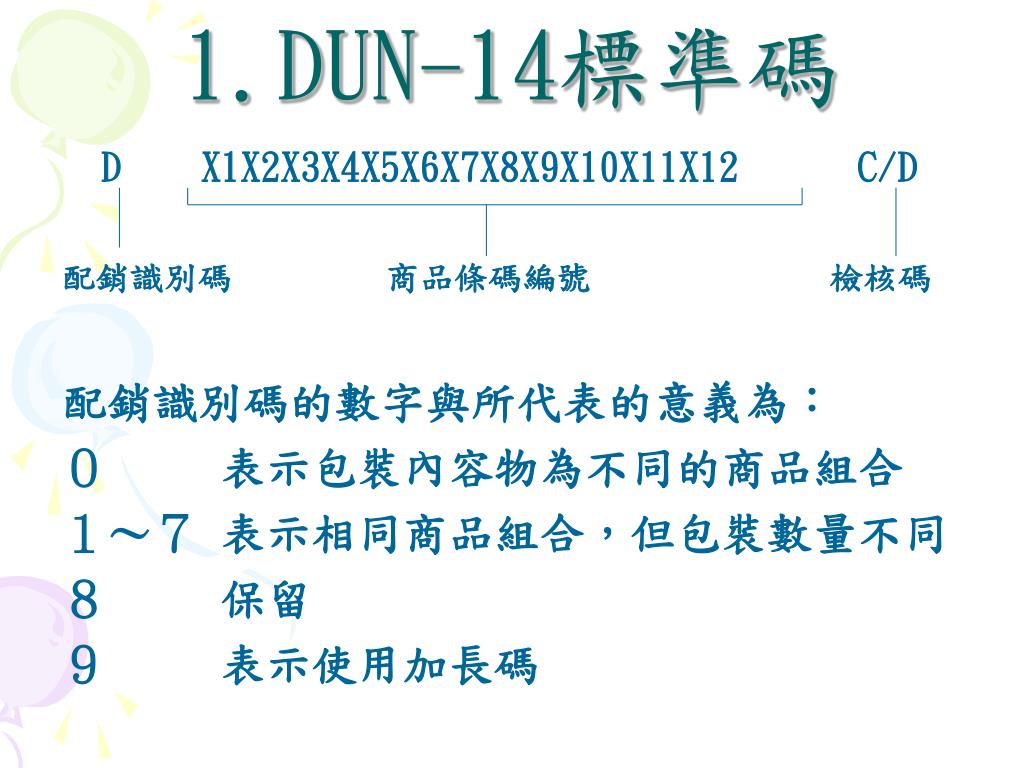

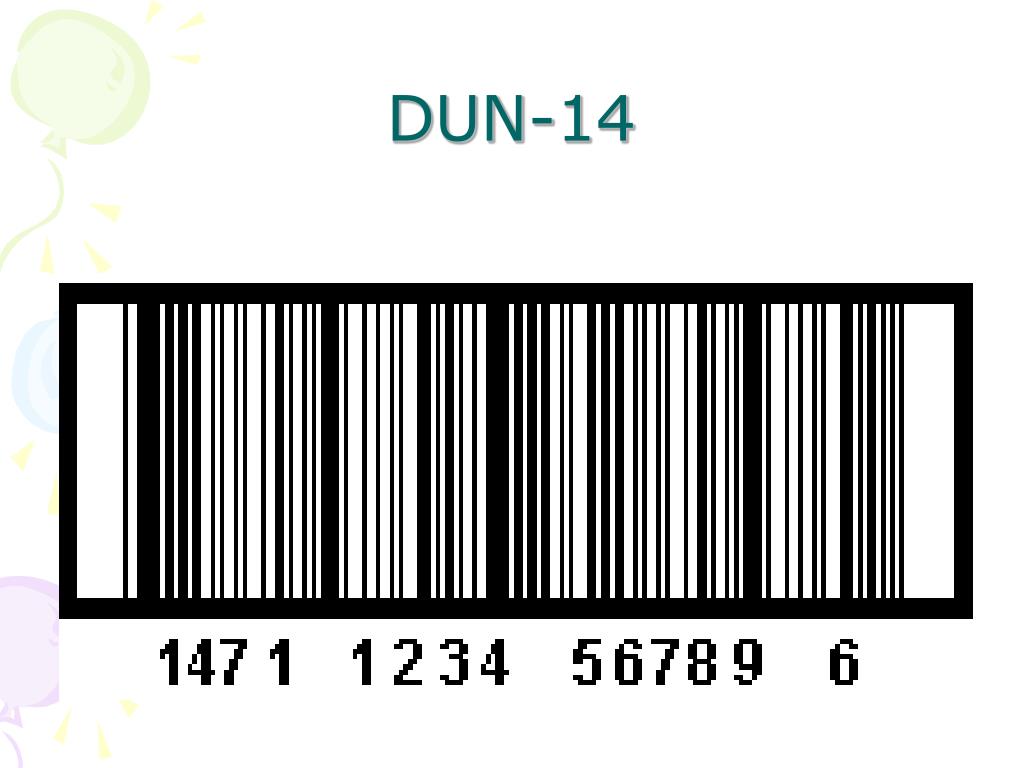

1.DUN-14標準碼

D X1X2X3X4X5X6X7X8X9X10X11X12 C/D

配銷識別碼   商品條碼編號      檢核碼

配銷識別碼的數字與所代表的意義為:

0 表示包裝內容物為不同的商品組合

1~7 表示相同商品組合,但包裝數量不同

8   保留

9   表示使用加長碼

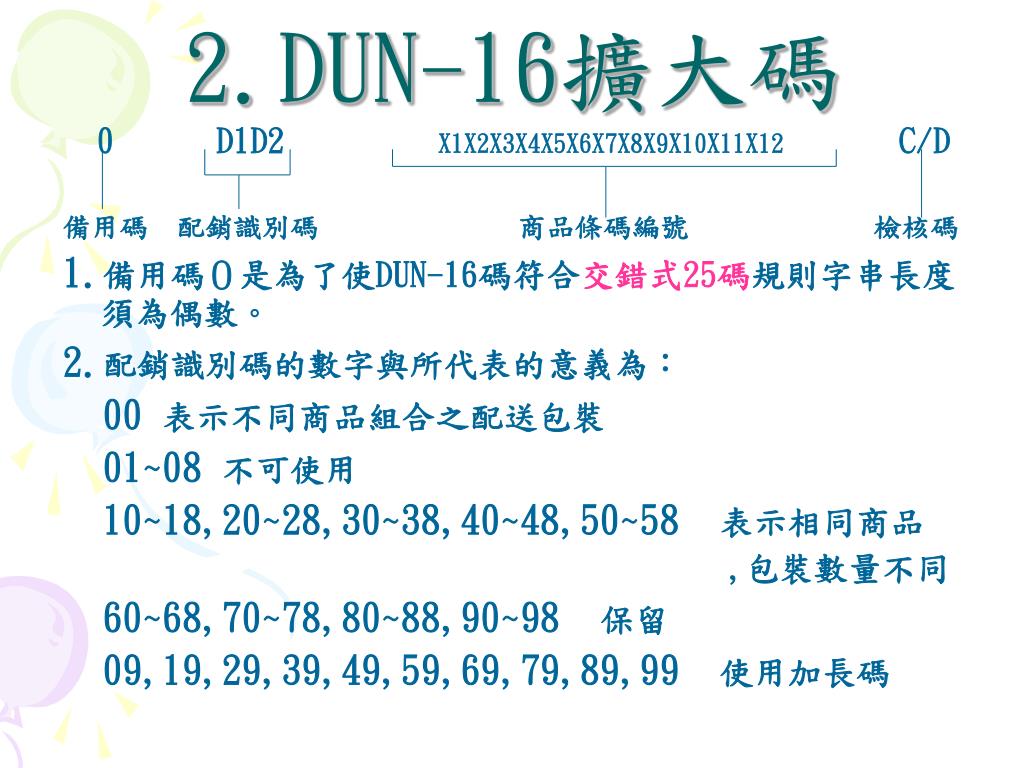

2 dun 16

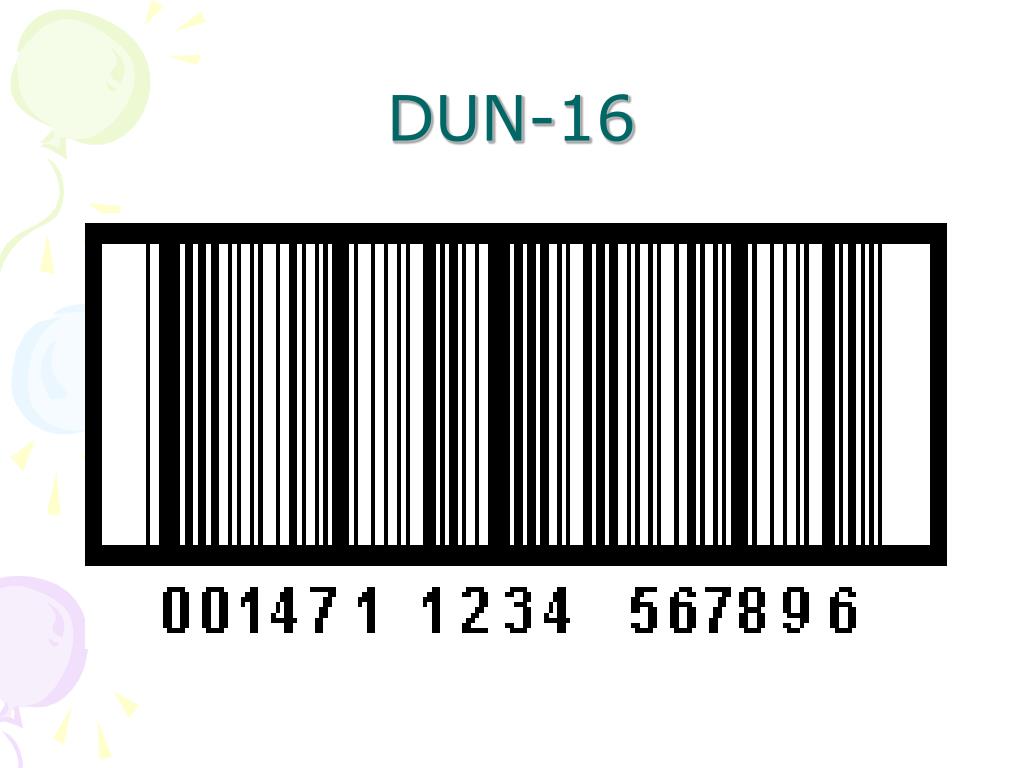

2.DUN-16擴大碼

0 D1D2 X1X2X3X4X5X6X7X8X9X10X11X12 C/D

備用碼 配銷識別碼 商品條碼編號 檢核碼

1.備用碼0是為了使DUN-16碼符合交錯式25碼規則字串長度須為偶數。

2.配銷識別碼的數字與所代表的意義為:

00 表示不同商品組合之配送包裝

01~08 不可使用

10~18,20~28,30~38,40~48,50~58 表示相同商品

,包裝數量不同

60~68,70~78,80~88,90~98 保留

09,19,29,39,49,59,69,79,89,99 使用加長碼

slide34
四、其他編碼系統

1.Code 39

(1)主要用於工業產品、商業資料及醫院用的保健資料。

(2)優點是碼數沒有強制限定,可用英文字母,而且檢核碼可忽略不計。

2.CODEBAR

(1)主要用於庫存、圖書及血庫資料的管 理。

(2)優點為供使用者雙向掃瞄的分離碼。

slide36
四、其他編碼系統

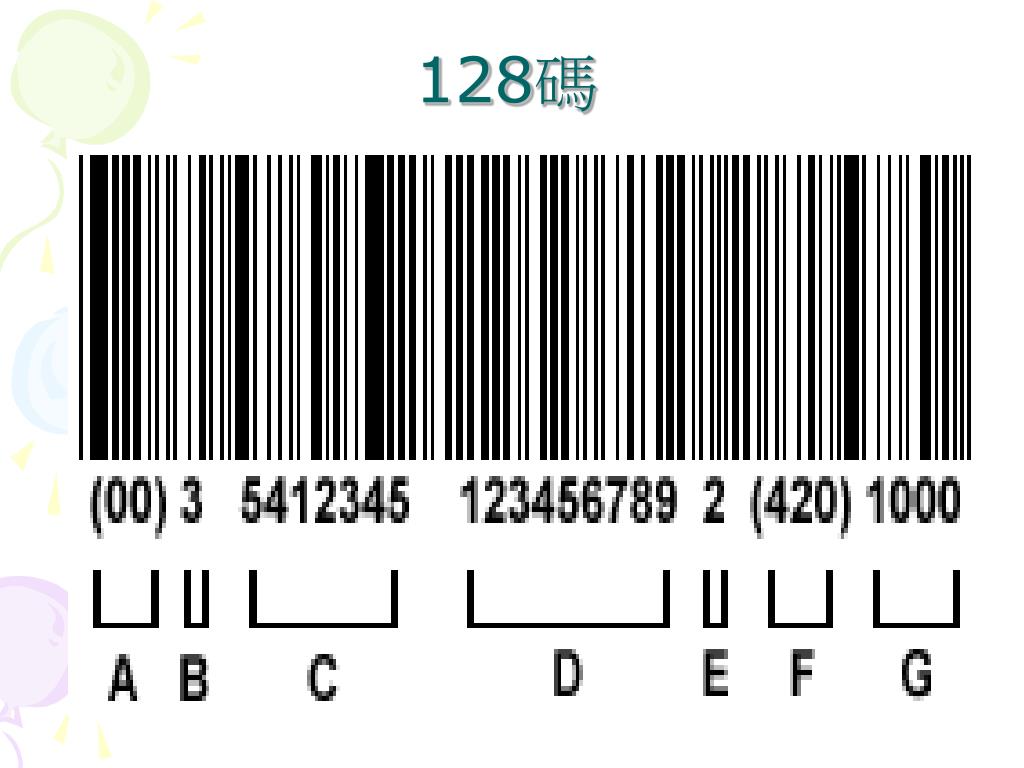

3.Code 128

主要用於工業產品管理或運輸業界。

4.交錯式25碼

(1) 主要用於工業產品及零售業界。

(2) 它所能代表的資料碼為數字型態的資料。

slide38

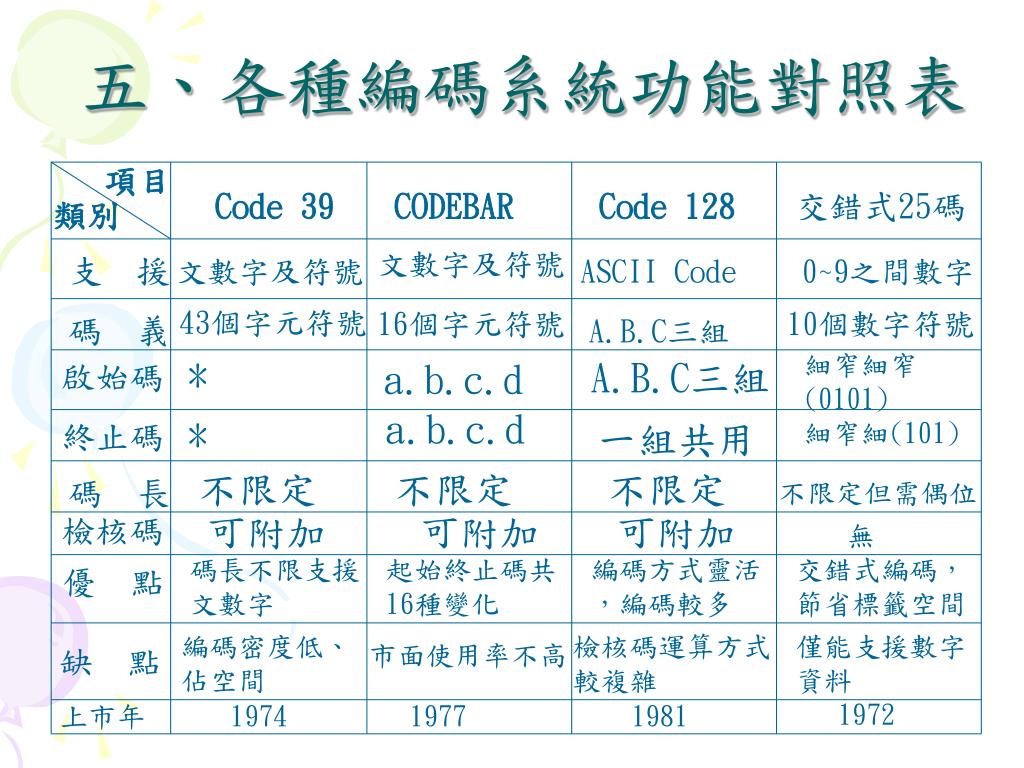

五、各種編碼系統功能對照表

項目

交錯式25碼

Code 39

CODEBAR

Code 128

類別

文數字及符號

支 援

文數字及符號

ASCII Code

0~9之間數字

43個字元符號

16個字元符號

10個數字符號

碼 義

A.B.C三組

細窄細窄

(0101)

A.B.C三組

*

a.b.c.d

啟始碼

a.b.c.d

*

一組共用

終止碼

細窄細(101)

不限定

不限定

不限定

碼 長

不限定但需偶位

可附加

可附加

可附加

檢核碼

碼長不限支援

文數字

起始終止碼共

16種變化

編碼方式靈活

,編碼較多

交錯式編碼,

節省標籤空間

優 點

編碼密度低、

佔空間

檢核碼運算方式

較複雜

僅能支援數字

資料

市面使用率不高

缺 點

1972

上市年

1974

1977

1981

slide39
六、各種編碼系統應用範圍表

應用範圍

使用便利之處

碼長

編碼系統

(1)百貨公司,超級

市場,便利商店

可以迅速正確的掌握每一單品之進

貨存貨之情況

13碼

EAN碼

(1)圖書及資料出

納管理系統

可節省很多時間,縮短查詢及作業時間

不限定

(2)門禁管理

可隨時記錄進入房間的客人,並追查行蹤

不限定

(3)學生證管理

做為查詢或使用電腦的代號,以做為

辨識之用

不限定

CODEBAR

可辨別血液的來源、日期、血型,正

確且快速

(4)血庫管理

不限定

(5)出勤打卡

管理

員工遲到、早退、皆可由電腦處理統計

不限定

可分析每種商品流通情況及庫

存狀況

(6)庫存管理

不限定

slide40

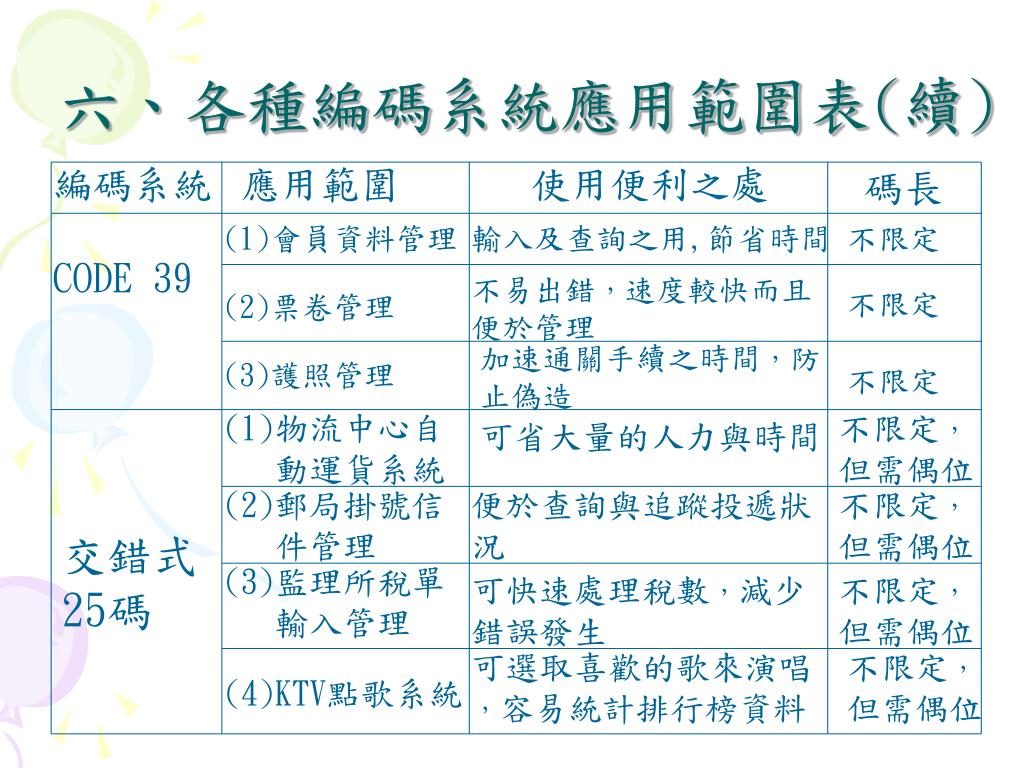

六、各種編碼系統應用範圍表(續)

編碼系統

應用範圍

使用便利之處

碼長

(1)會員資料管理

輸入及查詢之用,節省時間

不限定

CODE 39

不易出錯,速度較快而且

便於管理

不限定

(2)票卷管理

加速通關手續之時間,防

止偽造

(3)護照管理

不限定

(1)物流中心自

動運貨系統

不限定,

但需偶位

可省大量的人力與時間

(2)郵局掛號信

件管理

便於查詢與追蹤投遞狀

不限定,

但需偶位

交錯式

25碼

(3)監理所稅單

輸入管理

可快速處理稅數,減少

錯誤發生

不限定,

但需偶位

可選取喜歡的歌來演唱

,容易統計排行榜資料

不限定,

但需偶位

(4)KTV點歌系統

slide41

第二節

條碼登記與使用

slide42
一、商品條碼登記流程圖

向CAN申請廠商代號

CAN核發號碼給申請者

廠商自行設定商品代號

交付印刷

包裝出貨分發商品基本資料一覽表

slide43

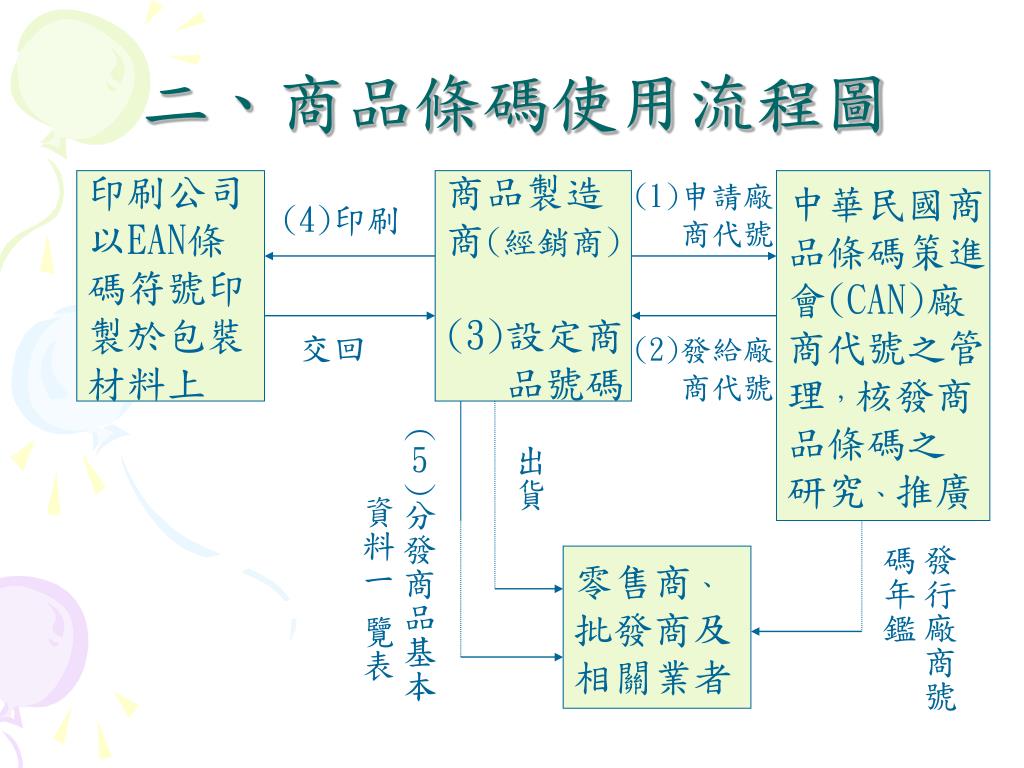

二、商品條碼使用流程圖

印刷公司

以EAN條

碼符號印

製於包裝

材料上

商品製造

商(經銷商)

(3)設定商

品號碼

(1)申請廠

商代號

中華民國商

品條碼策進

會(CAN)廠

商代號之管

理,核發商

品條碼之

研究、推廣

(4)印刷

交回

(2)發給廠

商代號

(5)分發商品基本

資料一 覽表

出貨

發行廠商號

碼年鑑

零售商、

批發商及

相關業者

slide46

第三節

條碼之效益與自動化

slide47
一.鍵盤輸入與條碼輸入之優缺點比較表

輸入方式

鍵 盤

條 碼

12字輸入

速度

約6秒

約0.3~2秒

(1)可隨時更正資料

(2)不需加裝任何設

(3)成本較低廉

(1)要加裝某些設備

,但成本低

(2)失誤率低

(3)讀取速度較快

優點

(1)受外在環境因

素影響較大

(2)資料碼意要預

先設定

(1)輸入錯誤較多

(2)輸入速度較慢

缺點

slide48

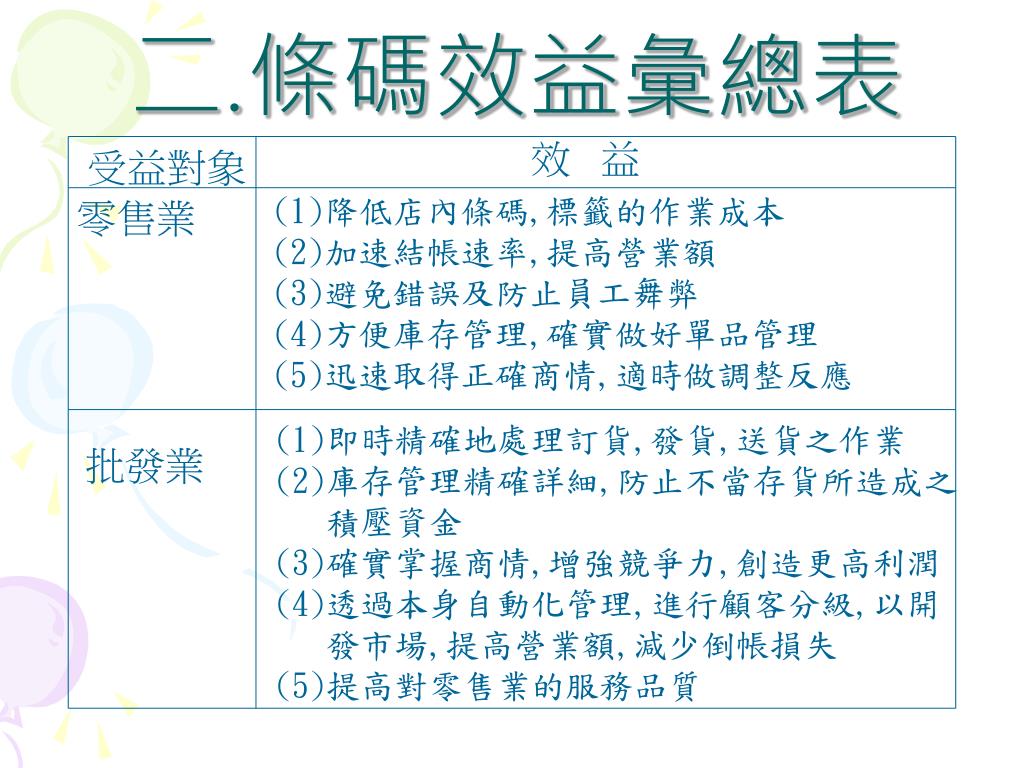

二.條碼效益彙總表

效 益

受益對象

(1)降低店內條碼,標籤的作業成本

(2)加速結帳速率,提高營業額

(3)避免錯誤及防止員工舞弊

(4)方便庫存管理,確實做好單品管理

(5)迅速取得正確商情,適時做調整反應

零售業

(1)即時精確地處理訂貨,發貨,送貨之作業

(2)庫存管理精確詳細,防止不當存貨所造成之

積壓資金

(3)確實掌握商情,增強競爭力,創造更高利潤

(4)透過本身自動化管理,進行顧客分級,以開

發市場,提高營業額,減少倒帳損失

(5)提高對零售業的服務品質

批發業

slide49

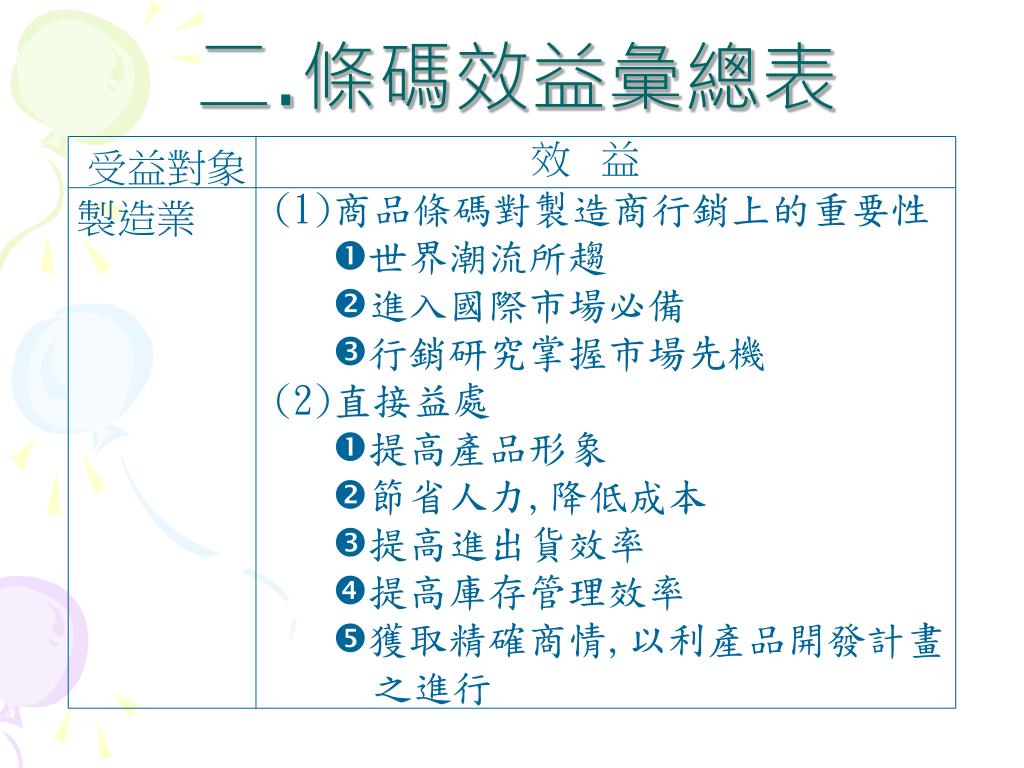

二.條碼效益彙總表

效 益

受益對象

(1)商品條碼對製造商行銷上的重要性

世界潮流所趨

進入國際市場必備

行銷研究掌握市場先機

(2)直接益處

提高產品形象

節省人力,降低成本

提高進出貨效率

提高庫存管理效率

獲取精確商情,以利產品開發計畫

之進行

製造業

slide50

二.條碼效益彙總表

效 益

受益對象

消費者

(1)直接利益

不必排隊等候,提高結帳效率

電腦登帳,計算正確

明示購物金額內容,便於核對作帳

(2)間接利益

收銀員作業輕鬆,使顧客獲得較佳

服務

由於採行單品管理,顧客不致遇到

缺貨

顧客不必攜帶現金購物

slide51

第四節

商品條碼適用類別與商品分類管理

slide52

一.商品條碼適用類別

(一)適用原印條碼的商品

 1.制式化的商品.

 2.由供貨商統一包裝出廠的商品.

 3.大量生產的商品.

(二)適用店內條碼的商品

1.不適合印製原印條碼的商品,如鮮肉,蔬果,生食品.

2.應使用原印條碼,卻因包裝上的限制或時間上來不及,而無法即時印貼原印條碼.

3.通常店內條碼是在商品整理,加工,包裝完成後,再黏貼上去的.

slide53

二.商品適用條碼類型彙總表

商 品

適用條碼類別

商品類別

加工肉品

火腿,臘腸,培根等

調味料,冰凍食品,冰品,海產,

乾貨,農產乾貨,乳酪,嬰兒食品,

罐頭,速食泡麵等

一般食品

原印條碼

雞蛋,豆腐,油炸品,甜豆,魚板,

漬物等

配料食品

麵包,糕餅,米,巧克力,口香糖,

禮盒,飴糖,餅類,蜜餞,魷魚絲,

牛肉乾等

餅乾糖果

洗滌劑,洗髮精,香皂類,殺蟲劑,

寵物食品,衛浴用品,隨身用品,

拖鞋等

雜貨商品

其他

酒類,香煙,醫藥用品等

slide54

二.商品適用條碼類型彙總表

適用條碼

類別

商品類別

商 品

豬肉,雞肉,牛肉,鴨肉等

生鮮肉品

海產

貝類

魚,蝦,海參,蛤,蚵,

生魚片等

店內條碼

蔬菜

水果

現榨水果,青菜,薑,辣椒

,水果等

熟食

商品

超市廚房自製滷味,醬瓜

,油炸品等

火鍋料拼盤,速成菜餚

拼盤

半製品

slide55

第五節

現行條碼應用與管理之困難

slide56

一.現行條碼作業常見的問題

(一)建錯檔.(鍵盤建檔)

(二)報錯價.

(三)新產品進入而未告之.(新舊品使用同一條碼,但價格不同)

(四)商品破包.(5包裝因破損而變成單品)

(五)促銷包裝,顧客自行更換.

(六)顧客自行更換條碼.

(七)商品無條碼.

slide57

二.商店導入所面臨的問題

(一) 同一條碼有不同商品及同一商品有不同條碼.

(二) 印刷品質不良.

(三) 黏貼錯誤.

(四) 建檔過程錯誤.

slide58

二.商店導入所面臨的問題

(五) 條碼不易或無法掃讀:

1.無條碼符號.

2.標籤內容與電腦資料不合.

3.不同產品共用相同條碼.

4.條碼為它物所覆蓋.

5.條碼顏色或條碼的黏貼位置不正確.

slide59

三.因應對策

(一) 資料建檔及檢核修正.

1.商品建檔同時即可漸進導入POS作業.

2.商品相關資料建檔錯誤太高或不完整,不僅影響收銀效率,亦會造成前檯收銀人員銷售的困擾.

3.商品資料的建檔、商品貨號(條碼)及銷售價格務必正確,因為錯誤的價格資料會造成營業損失,可能還會造成與顧客間的糾紛.

4.正確的商品成本才能精確計算銷售毛利.

5.對無原印條碼商品檔前需先編定自定商品貨號.

slide60

三.因應對策

(二) 員工的教育訓練.

1.員工對資訊的共識與電腦化效益目標之說明.

2.電腦系統功能及作業說明.

3.熟悉軟體程式使用操作方法.

4.硬體使用操作及基本維護.

slide61

三.因應對策

(三) 印刷的位置.

1.箱型包裝:印在側面,長形則在箱底長邊的中央.

2.瓶罐包裝:現行標籤下方側面.

3.桶型包裝:側面較為理想.

4.袋型包裝:底面,避免印在接縫上.

slide62

三.因應對策

白,紅,

橙,黃

可做為底

色之顏色

在紅色光域之

反射較高者

(四) 印刷的顏色.

黑,藍,

綠,紫

可做為條

色之顏色

在紅色光域之

反射較低者

slide63

三.因應對策

線條色

黑色

綠色

藍色

深棕色

底色

搭配

白色

白+黑

白+綠

白+藍

白+深棕

黃色

黃+黑

黃+綠

黃+藍

黃+深棕

條碼顏色搭配方式

紅色

紅+藍

紅+深棕

紅+黑

紅+綠

橙+黑

×

橙色

橙+藍

橙+深棕

slide64

三.因應對策

(五) 黏貼的位置.

1.盡量貼於收銀便於操作的位置.

2.避免貼在收銀員拿取商品時,容易碰觸而受損的位置.

(1)避免貼在搬動時容易受損的部份.

(2)避免貼在易受水漬、結冰而受損的部份.

(3)避免貼在會破壞包裝設計、商品形象的部份;最好貼在商品的背面.

(4)避免貼在包裝面彎曲或凹陷的部份,即使彎曲,表面曲度大小最好不要超過30度.

slide65

四.不適合黏貼條碼標籤的商品之處理方法

(一)用電腦收銀機鍵入價格.

(二)以代用標籤處理登記,如蛋類因購買頻繁,而利用代用標籤(事先印妥),以掃瞄器閱讀.

(三)用特定按鍵登鍵.

(四)訂定局部性的PLU登錄(2位數碼).

(五)減價出售的商品,如果是PLU代碼表,只須更換價格即可.

slide66

第六節

條碼週邊設備

slide67
一.條碼印製機

點陣式印表機

雷射式印表機

噴墨式印表機

熱感應式

熱轉印式

熱感、熱轉兩用式

一般式

(利用現有

電腦設備)

條碼印製機

掌上型

桌上型

專業用

(專用設備)

slide70
二.條碼掃瞄設備

設備

優   點

缺   點

說  明

1.易產生手誤

2.對套有膠套及凹面的條

碼讀取不易

3.對圓筒狀包裝上之條碼

讀取不易

利用紅色LED

或紅外線作光

源,利用感應

器讀取

1.價格低

2.體積小

3.能讀取很長的條碼

光 筆

1.價格中等

2.讀取效果甚佳

3.可讀取任何環境包

裝上的條碼

4.安全性及信賴度高

5.壽命長不易損壞

1.必須接近條碼表面讀取

2.讀取口徑一定(6~8公分)

使用多個LED

作光源並使用

多個CCD感應

手握式

光罩式

(CCD)

1.價格高昂

2.固定式則要有較大的擺

置空間

雷射式

(固定式)

採取固體半導

體雷射作光源

1.可做高速讀取

2.可遠離條碼做掃瞄

slide73

三.掌上型終端機(手握式盤點機)

1.一般使用於商品的盤點或訂貨上。

2.具有資料收集的能力,又稱為掌上型資料收集器。

3.常見於便利商店、超市、圖書館、倉庫、錄影帶店。

slide75

四.條碼板

 一般使用於體積較小或一些食品等,不能直接在其包裝上製作條碼,或有些商品的製造商沒有申請條碼編號。

slide77

一.二維條碼的意義

1.一維條碼圖案的橫座標因黑白線條的粗細而具有意義,縱座標的線條高度的功能只是讓掃瞄光線能順利直線橫切通過條碼,不具資訊意義.

2.二維條碼具有黑白點狀圖案,其橫座標與縱座標皆具有資訊意義.

3.二維條碼依圖案所形成原理,可區分為堆疊式與矩陣式兩種類型.

slide78

(一)堆疊式二維條碼

  形成原理是將一維條碼的高度縮小,並將許多橫寬而縱窄的一維條碼堆疊而如.如Code 16k二維條碼是由UPC或128一維條碼堆疊而成.

slide79

(二)矩陣式二維條碼

  形成原理是運用方格內黑白點狀來表示資訊意義.如PDF417二維條碼是由一維條碼規格(17,4)碼所堆疊而成.

slide81
二.一維條碼與二維條碼之比較

類型

二維條碼(以PDF417)

一維條碼

項目

1,100個文數字,可儲存中文

儲存量

15個文數字:不能儲存中文

可在編碼及解碼時加上密碼,

又稱‘安全條碼’

安全性

無,光憑肉眼即可能讀出

一維條碼粗細線的意義

傳真性

因條碼內容只是一個關鍵字

,完整資訊仍在資料庫上,

影印傳真無法讀出條碼內容

,故無法取得完整資訊

可影印及傳真,節省大量影

印或傳真費用

即使一維條碼跟著產品走

,因必需有資料庫連線,

無資料庫即無追蹤性

追蹤性

資訊跟著產品走,追蹤產品

的流向

無,磨損即無法判讀

抗損性

使用錯誤糾正碼的技術,可將磨

損率高達50%的條碼正確讀出

無此功能

當網路斷時,資料庫不在時,EDI

不方便時,是最便宜的備援技術

備援性

slide83
三.二維條碼與磁卡、IC卡、光卡的比較

特點

IC卡

光卡

二維條碼

磁卡

抗磁力

中等

中等

中等

抗靜電

抗損性

可折疊

可穿孔

可切割

不可折疊

不可穿孔

不可切割

不可折疊

不可穿孔

不可切割

不可折疊

不可穿孔

不可切割

不可

影印性

不可

不可

不可

不可

傳真性

不可

76Byte

8KByte

2MByte

1,100Byte

容 量

成 本

1元

10元

300元

500元
