卫星电视转星调整方法

1. 农村中小学现代远程教育工程项目 卫星电视转星调整方法 辽宁省电化教育馆 贾居坚 2007年8月

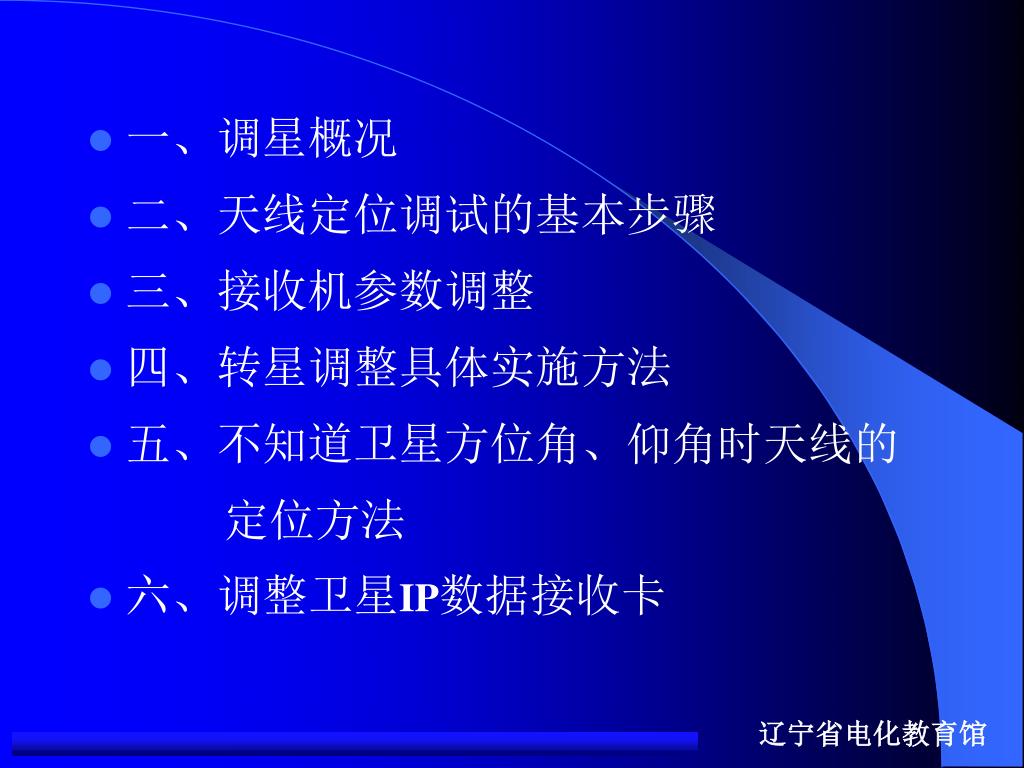

2. 一、调星概况 • 二、天线定位调试的基本步骤 • 三、接收机参数调整 • 四、转星调整具体实施方法 • 五、不知道卫星方位角、仰角时天线的 　　　定位方法 • 六、调整卫星IP数据接收卡

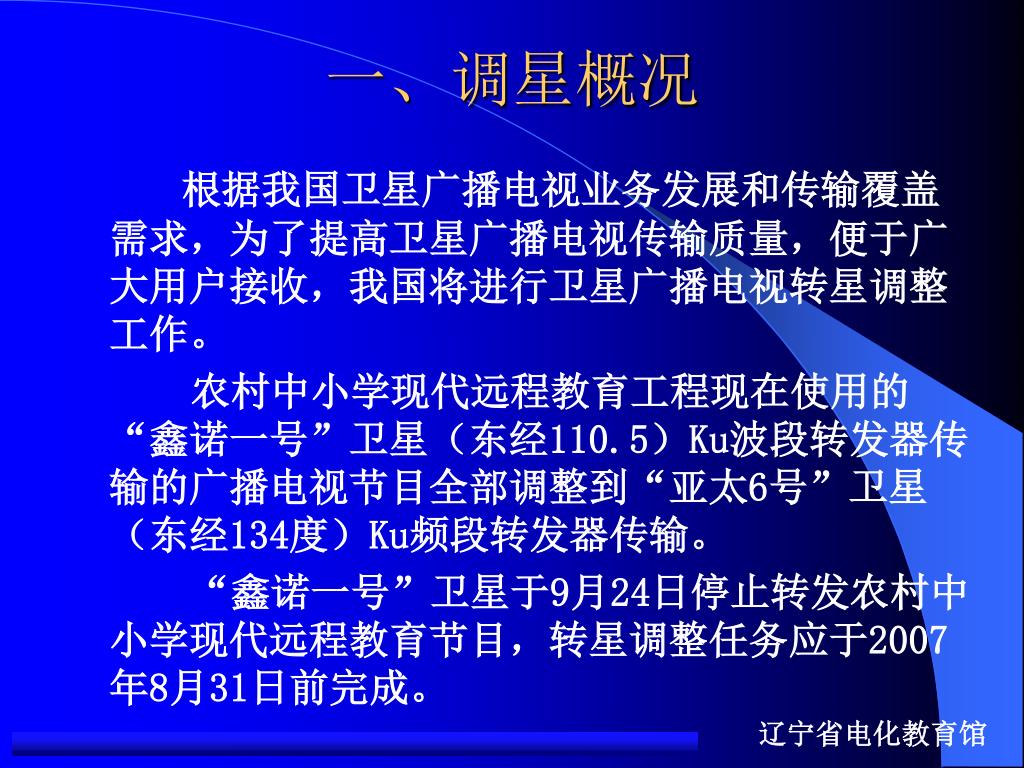

3. 一、调星概况 根据我国卫星广播电视业务发展和传输覆盖需求，为了提高卫星广播电视传输质量，便于广大用户接收，我国将进行卫星广播电视转星调整工作。 　　农村中小学现代远程教育工程现在使用的“鑫诺一号”卫星（东经110.5）Ku波段转发器传输的广播电视节目全部调整到“亚太6号”卫星（东经134度）Ku频段转发器传输。 　　　“鑫诺一号”卫星于9月24日停止转发农村中小学现代远程教育节目，转星调整任务应于2007年8月31日前完成。

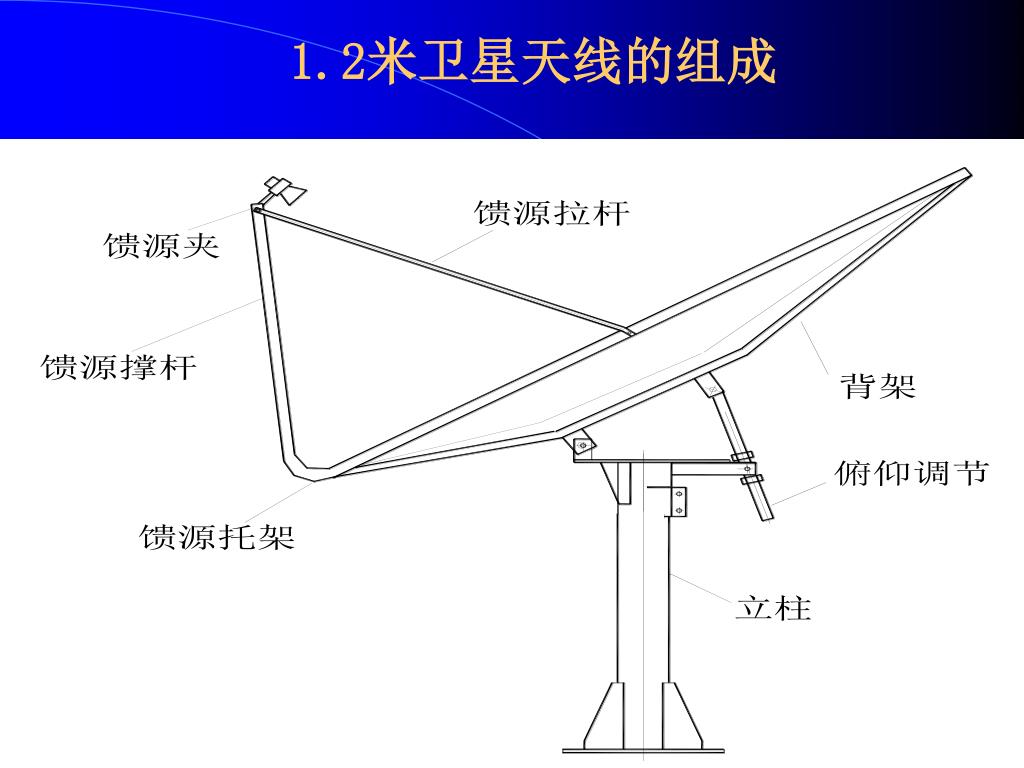

4. 1.2米卫星天线的组成

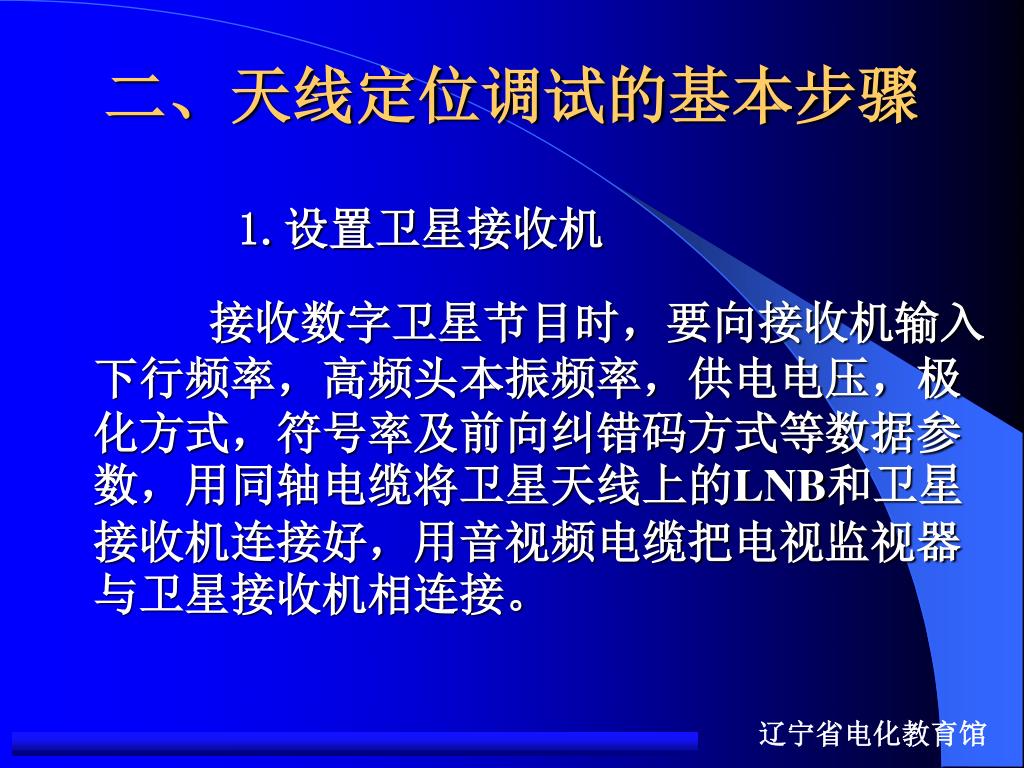

5. 二、天线定位调试的基本步骤 1.设置卫星接收机 接收数字卫星节目时，要向接收机输入下行频率，高频头本振频率，供电电压，极化方式，符号率及前向纠错码方式等数据参数，用同轴电缆将卫星天线上的LNB和卫星接收机连接好，用音视频电缆把电视监视器与卫星接收机相连接。

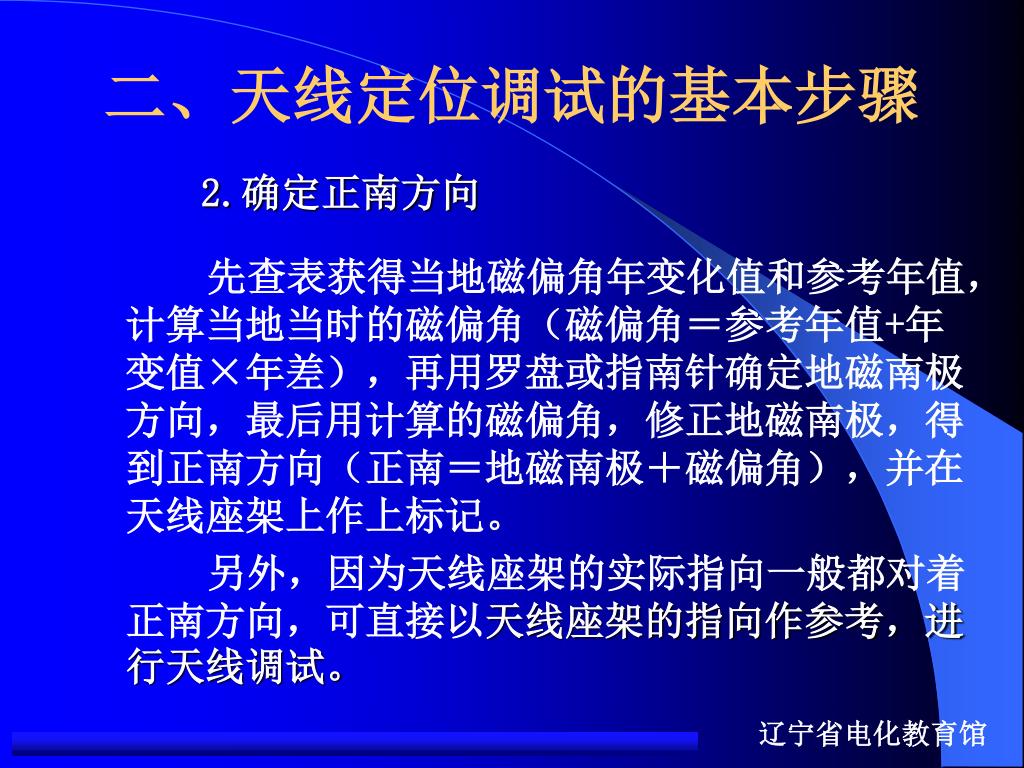

6. 二、天线定位调试的基本步骤 2.确定正南方向 　　　先查表获得当地磁偏角年变化值和参考年值，计算当地当时的磁偏角（磁偏角＝参考年值+年变值×年差），再用罗盘或指南针确定地磁南极方向，最后用计算的磁偏角，修正地磁南极，得到正南方向（正南＝地磁南极＋磁偏角），并在天线座架上作上标记。 　　　另外，因为天线座架的实际指向一般都对着正南方向，可直接以天线座架的指向作参考，进行天线调试。

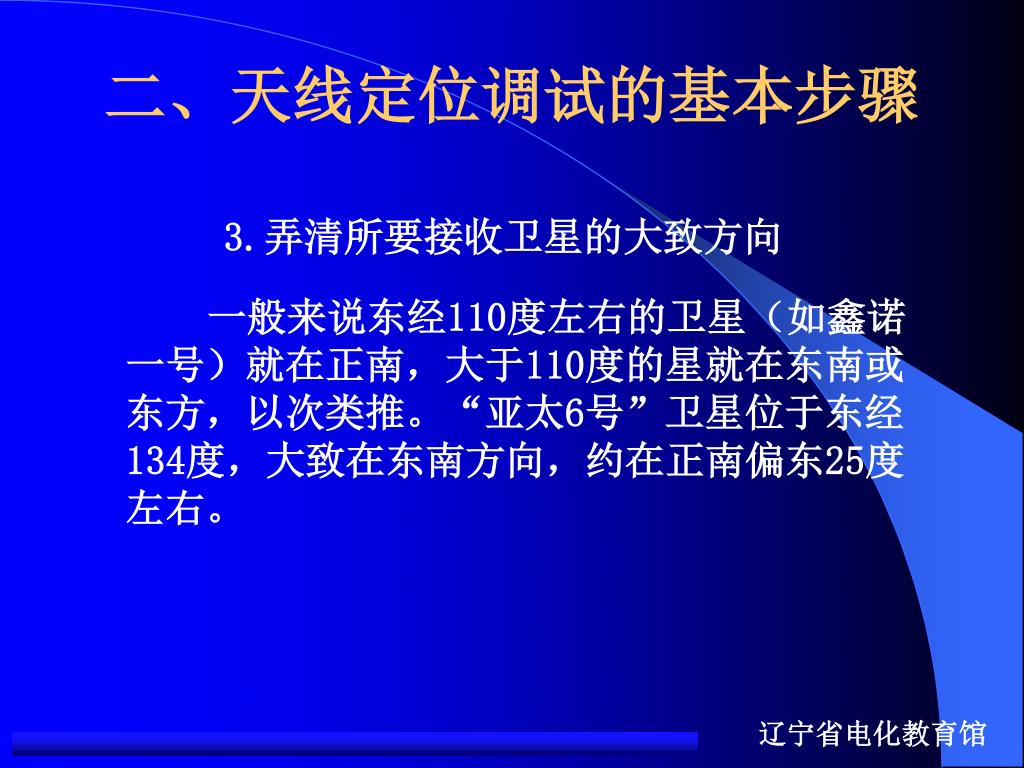

7. 二、天线定位调试的基本步骤 3.弄清所要接收卫星的大致方向 　　　一般来说东经110度左右的卫星（如鑫诺一号）就在正南，大于110度的星就在东南或东方，以次类推。“亚太6号”卫星位于东经134度，大致在东南方向，约在正南偏东25度左右。

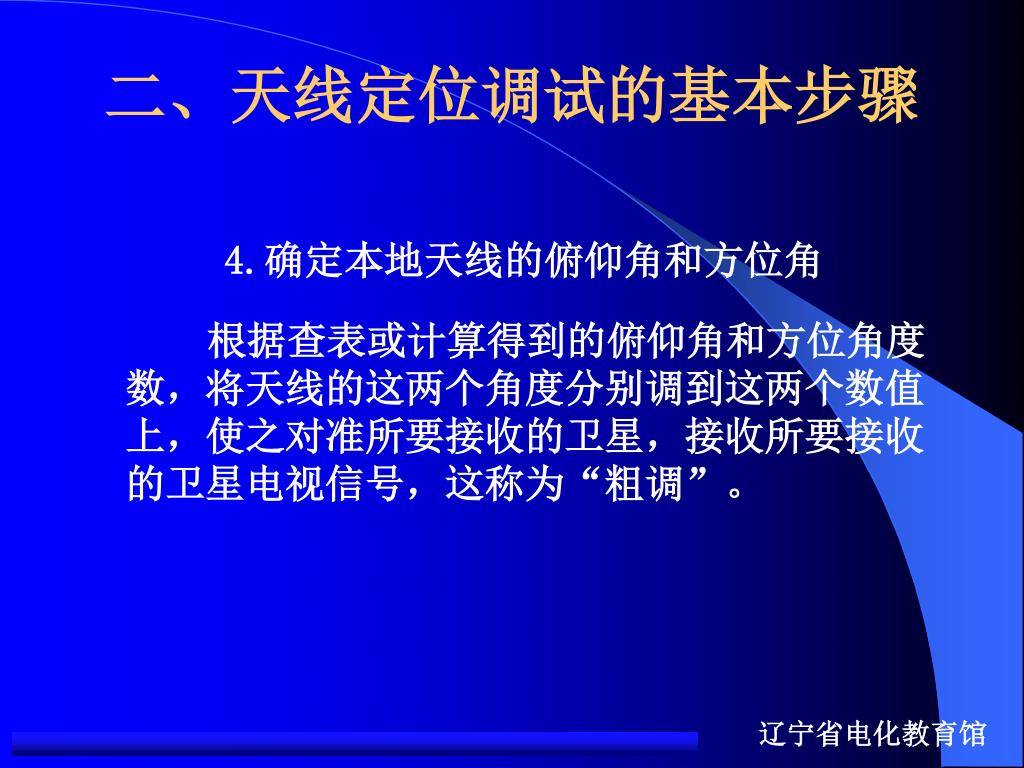

8. 二、天线定位调试的基本步骤 4.确定本地天线的俯仰角和方位角 　　　根据查表或计算得到的俯仰角和方位角度数，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，接收所要接收的卫星电视信号，这称为“粗调”。

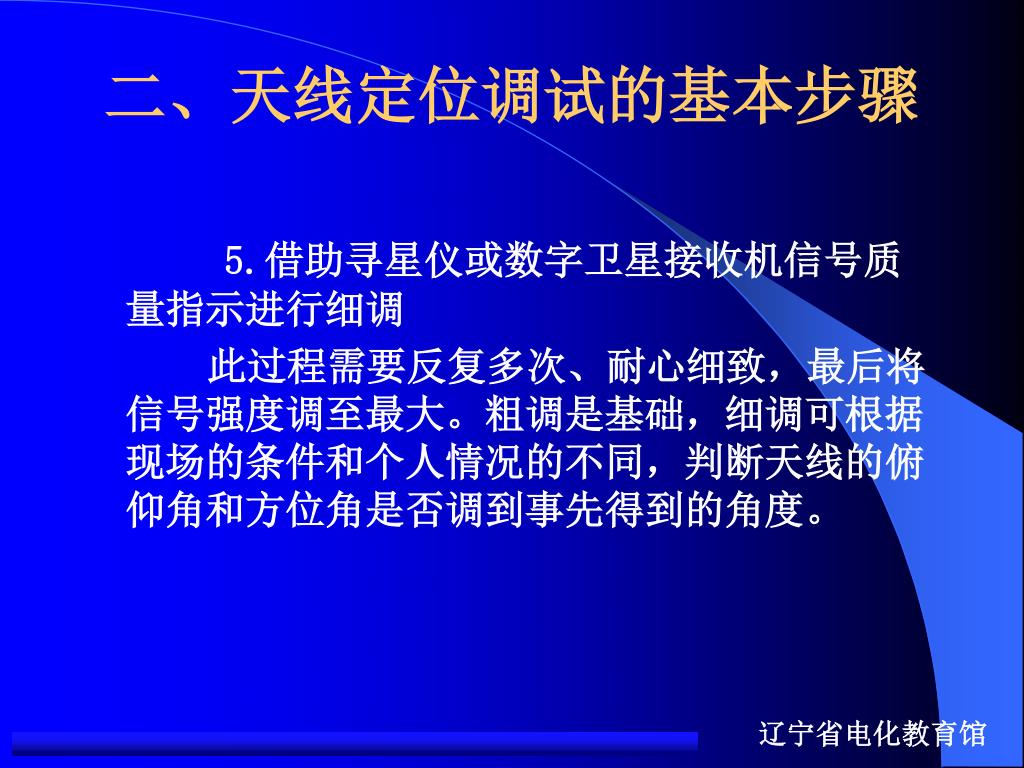

9. 二、天线定位调试的基本步骤 5.借助寻星仪或数字卫星接收机信号质量指示进行细调 　　　此过程需要反复多次、耐心细致，最后将信号强度调至最大。粗调是基础，细调可根据现场的条件和个人情况的不同，判断天线的俯仰角和方位角是否调到事先得到的角度。

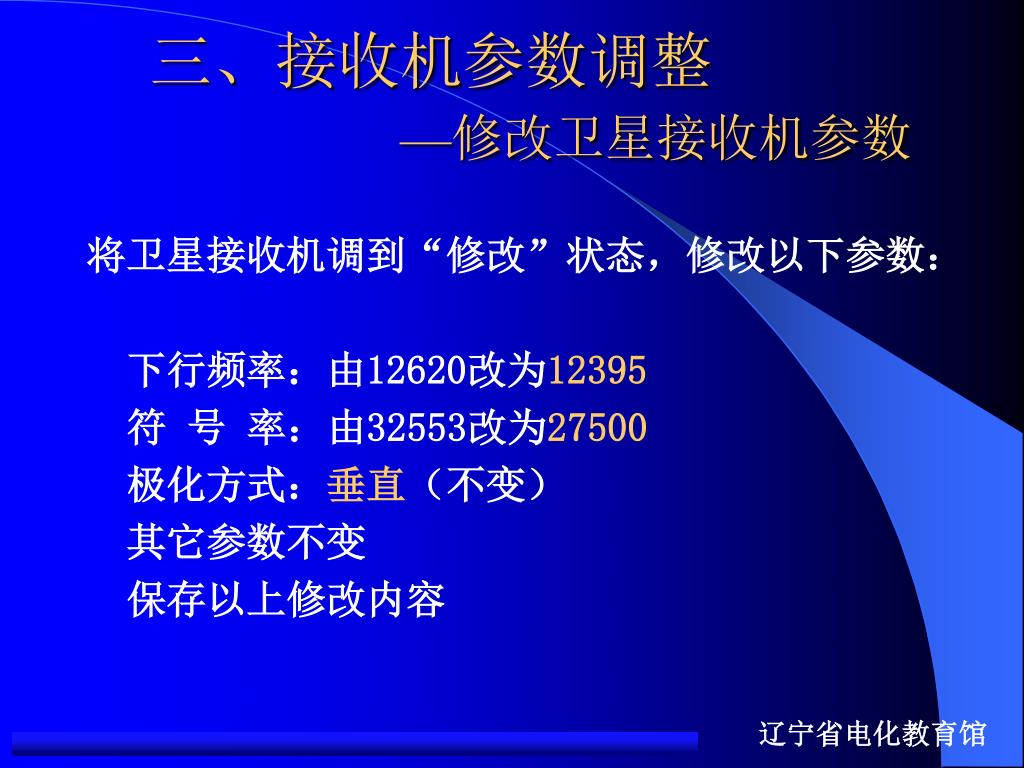

10. 　三、接收机参数调整—修改卫星接收机参数 　将卫星接收机调到“修改”状态，修改以下参数： 　　下行频率：由12620改为12395 　　符 号 率：由32553改为27500 　　极化方式：垂直（不变） 　　其它参数不变 　　保存以上修改内容

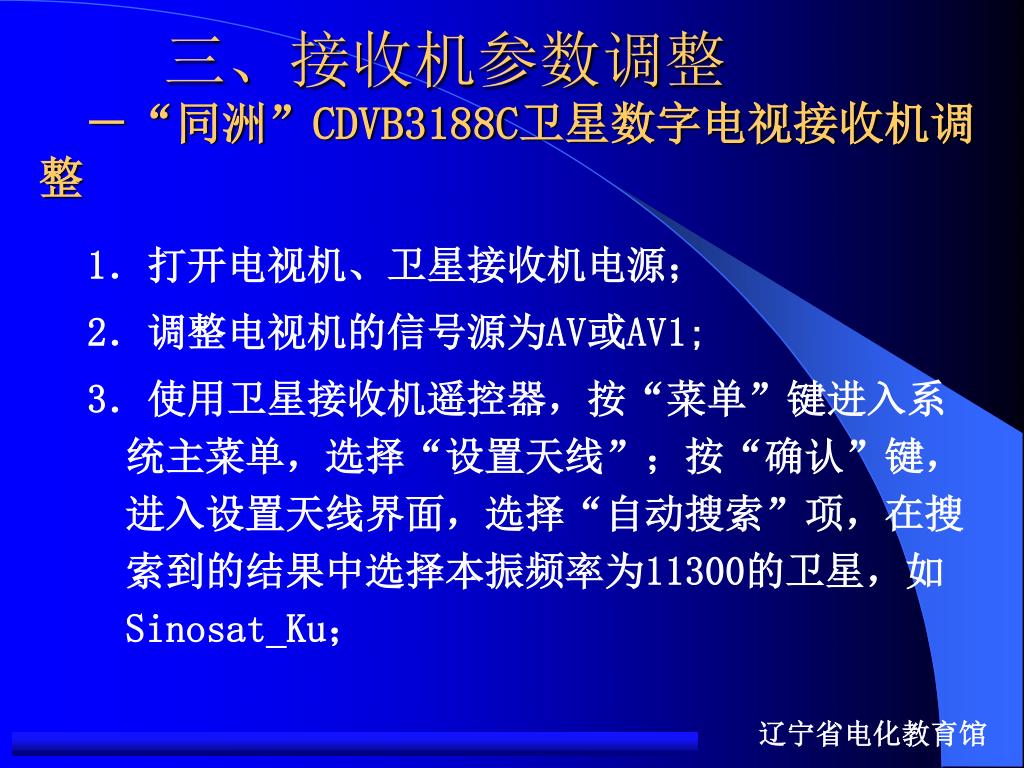

11. 　　三、接收机参数调整　－“同洲”CDVB3188C卫星数字电视接收机调整　　三、接收机参数调整　－“同洲”CDVB3188C卫星数字电视接收机调整 1．打开电视机、卫星接收机电源； 2．调整电视机的信号源为AV或AV1; 3．使用卫星接收机遥控器，按“菜单”键进入系统主菜单，选择“设置天线”；按“确认”键，进入设置天线界面，选择“自动搜索”项，在搜索到的结果中选择本振频率为11300的卫星，如Sinosat_Ku；

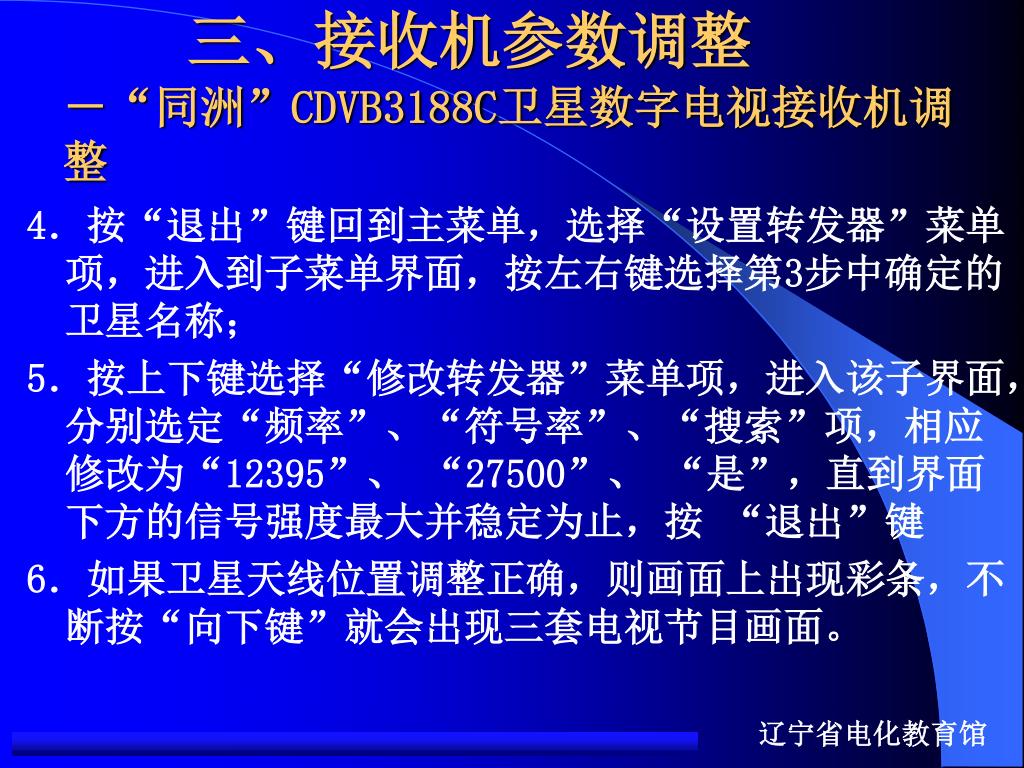

12. 三、接收机参数调整－“同洲”CDVB3188C卫星数字电视接收机调整三、接收机参数调整－“同洲”CDVB3188C卫星数字电视接收机调整 4．按“退出”键回到主菜单，选择“设置转发器”菜单项，进入到子菜单界面，按左右键选择第3步中确定的卫星名称； 5．按上下键选择“修改转发器”菜单项，进入该子界面，分别选定“频率”、“符号率”、“搜索”项，相应修改为“12395”、 “27500”、 “是”，直到界面下方的信号强度最大并稳定为止，按 “退出”键 6．如果卫星天线位置调整正确，则画面上出现彩条，不断按“向下键”就会出现三套电视节目画面。

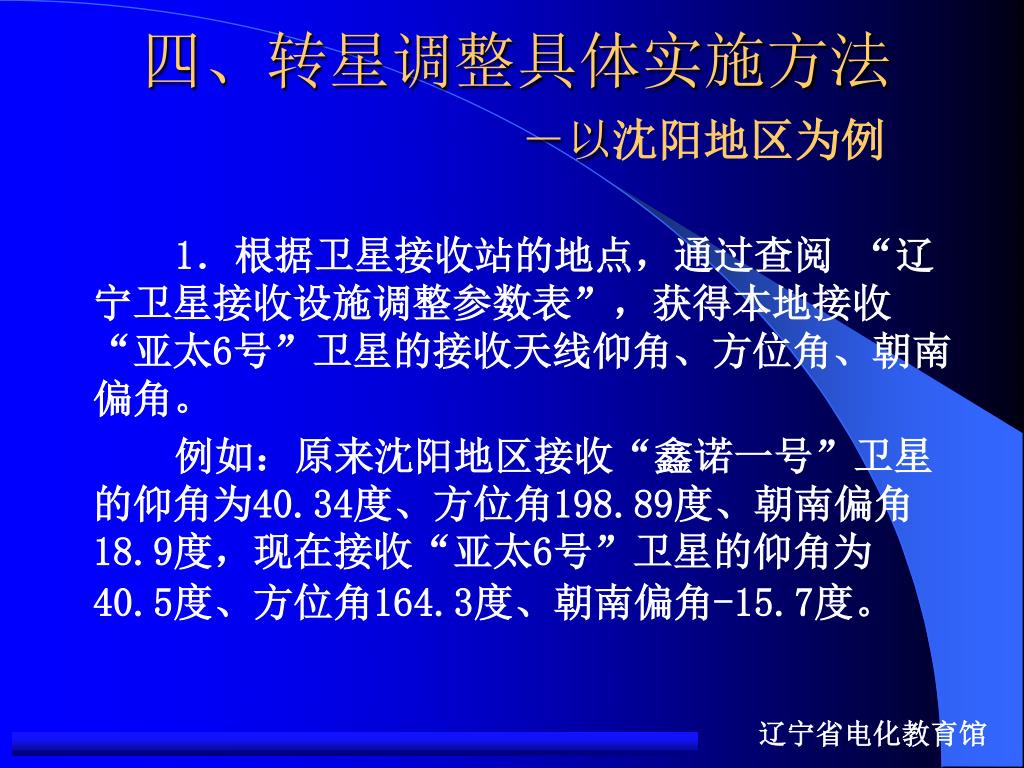

13. 四、转星调整具体实施方法－以沈阳地区为例 1．根据卫星接收站的地点，通过查阅 “辽宁卫星接收设施调整参数表”，获得本地接收“亚太6号”卫星的接收天线仰角、方位角、朝南偏角。 　　　例如：原来沈阳地区接收“鑫诺一号”卫星的仰角为40.34度、方位角198.89度、朝南偏角18.9度，现在接收“亚太6号”卫星的仰角为40.5度、方位角164.3度、朝南偏角-15.7度。

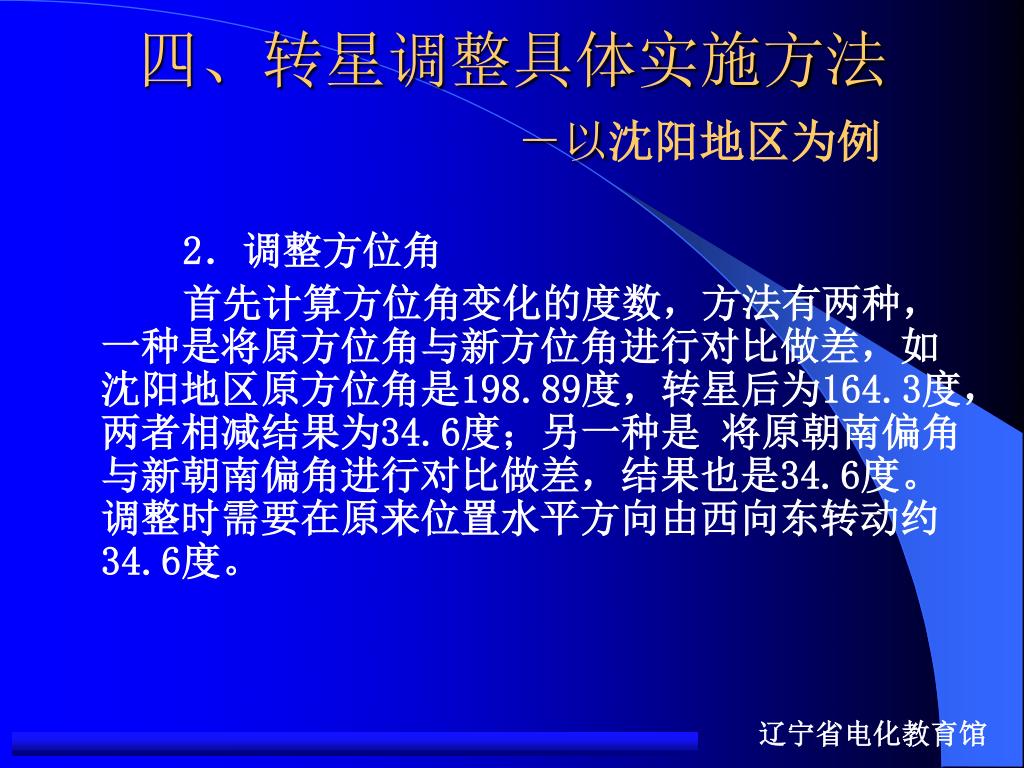

14. 四、转星调整具体实施方法－以沈阳地区为例 2．调整方位角 　　　首先计算方位角变化的度数，方法有两种，一种是将原方位角与新方位角进行对比做差，如沈阳地区原方位角是198.89度，转星后为164.3度，两者相减结果为34.6度；另一种是 将原朝南偏角与新朝南偏角进行对比做差，结果也是34.6度。调整时需要在原来位置水平方向由西向东转动约34.6度。

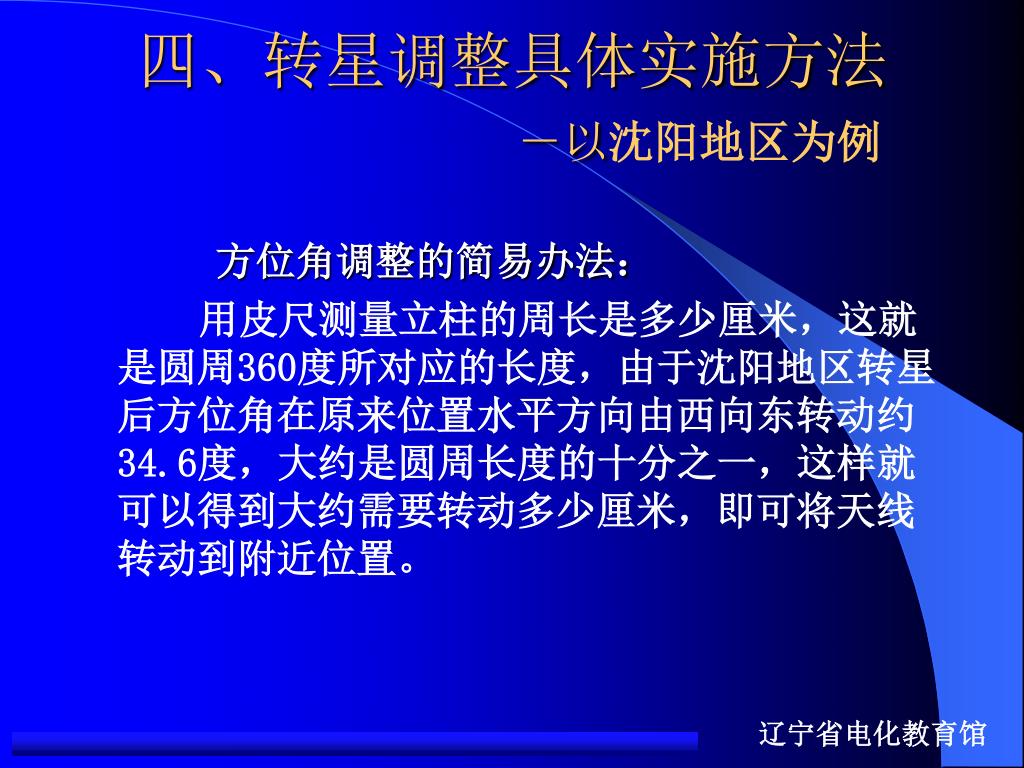

15. 四、转星调整具体实施方法－以沈阳地区为例 方位角调整的简易办法： 用皮尺测量立柱的周长是多少厘米，这就是圆周360度所对应的长度，由于沈阳地区转星后方位角在原来位置水平方向由西向东转动约34.6度，大约是圆周长度的十分之一，这样就可以得到大约需要转动多少厘米，即可将天线转动到附近位置。

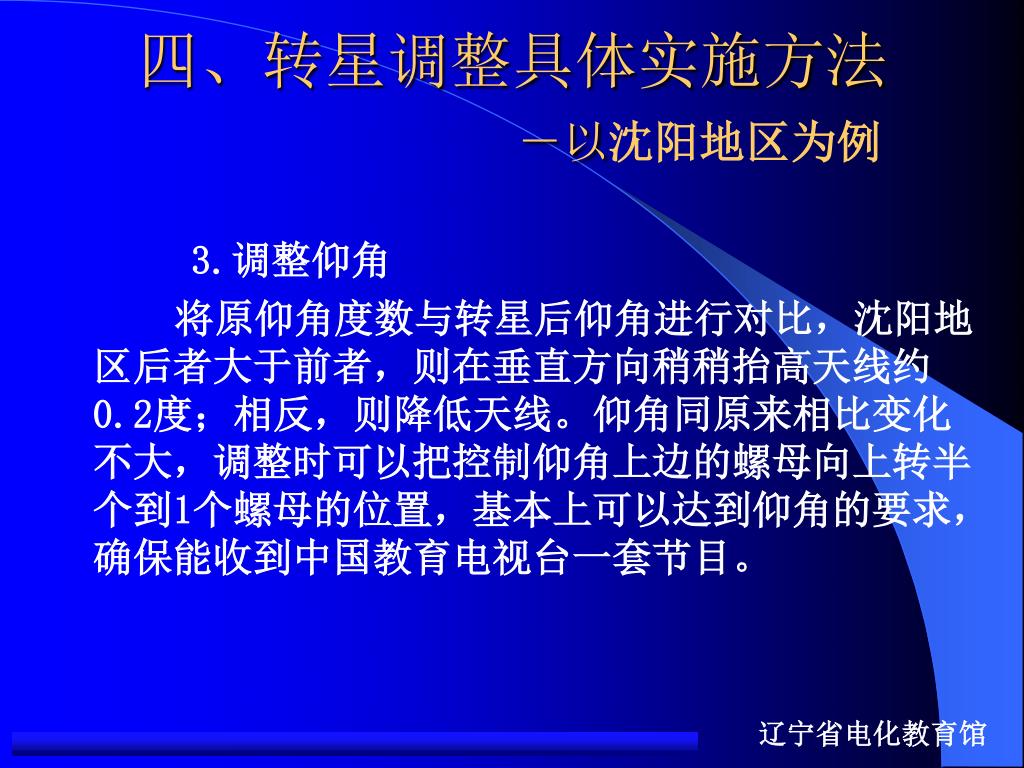

16. 四、转星调整具体实施方法－以沈阳地区为例 3.调整仰角 　　　将原仰角度数与转星后仰角进行对比，沈阳地区后者大于前者，则在垂直方向稍稍抬高天线约0.2度；相反，则降低天线。仰角同原来相比变化不大，调整时可以把控制仰角上边的螺母向上转半个到1个螺母的位置，基本上可以达到仰角的要求，确保能收到中国教育电视台一套节目。

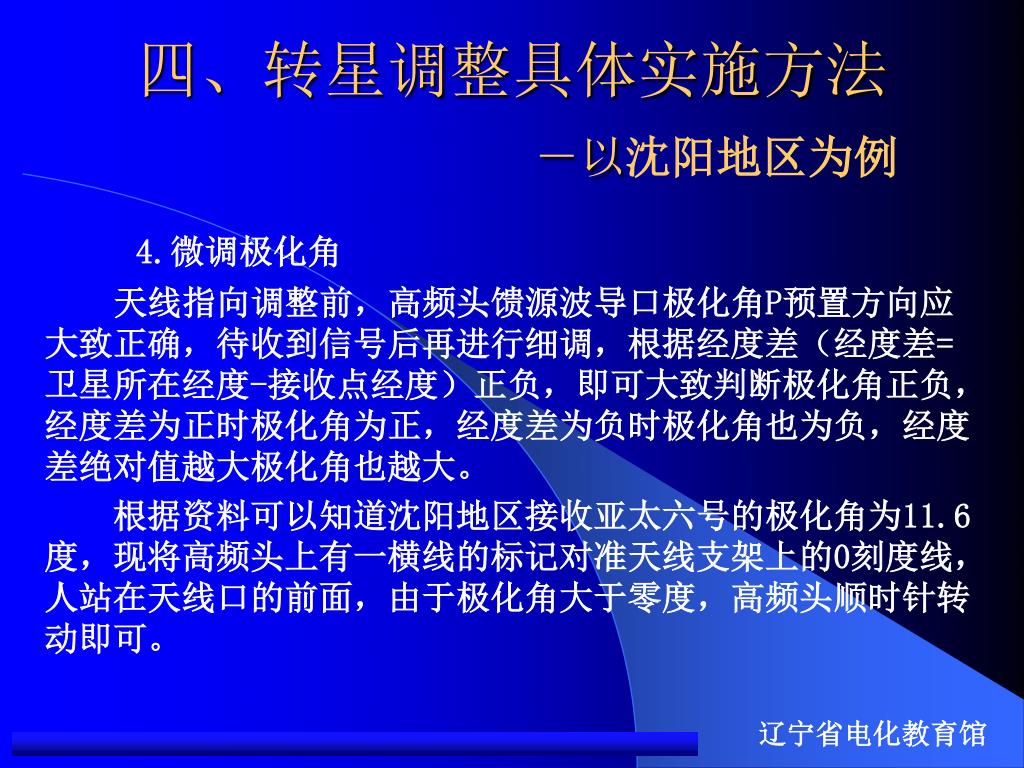

17. 四、转星调整具体实施方法－以沈阳地区为例 4.微调极化角 天线指向调整前，高频头馈源波导口极化角P预置方向应大致正确，待收到信号后再进行细调，根据经度差（经度差=卫星所在经度-接收点经度）正负，即可大致判断极化角正负，经度差为正时极化角为正，经度差为负时极化角也为负，经度差绝对值越大极化角也越大。 　　根据资料可以知道沈阳地区接收亚太六号的极化角为11.6度，现将高频头上有一横线的标记对准天线支架上的0刻度线，人站在天线口的前面，由于极化角大于零度，高频头顺时针转动即可。 辽宁省电化教育馆

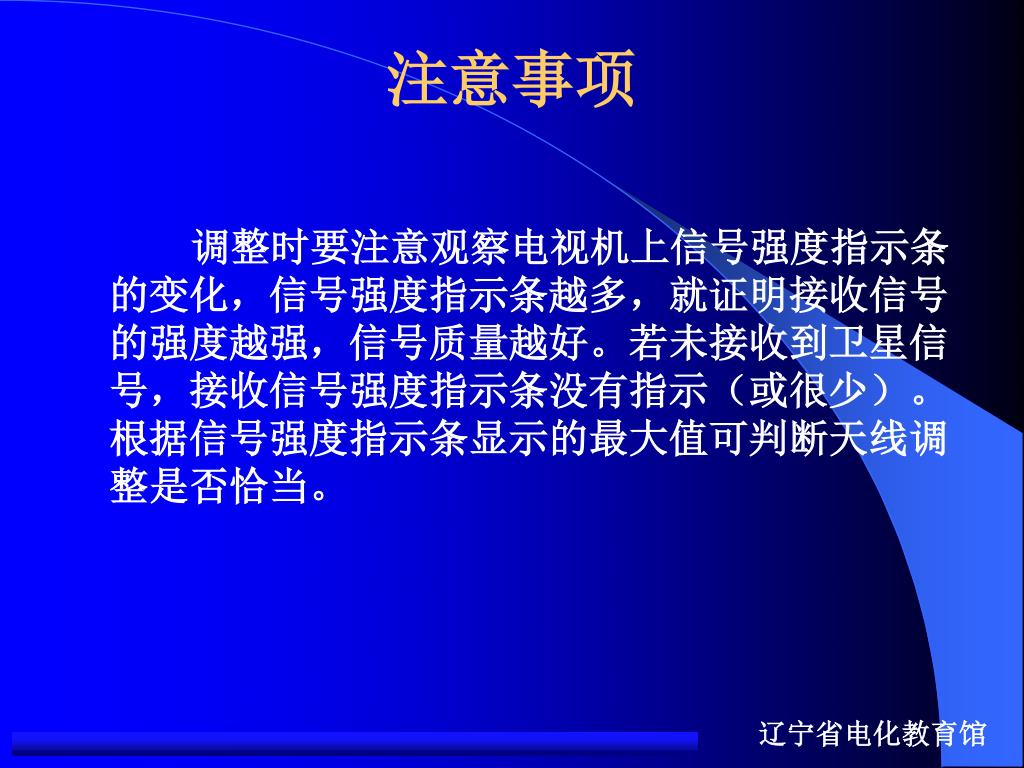

18. 注意事项 调整时要注意观察电视机上信号强度指示条的变化，信号强度指示条越多，就证明接收信号的强度越强，信号质量越好。若未接收到卫星信号，接收信号强度指示条没有指示（或很少）。根据信号强度指示条显示的最大值可判断天线调整是否恰当。

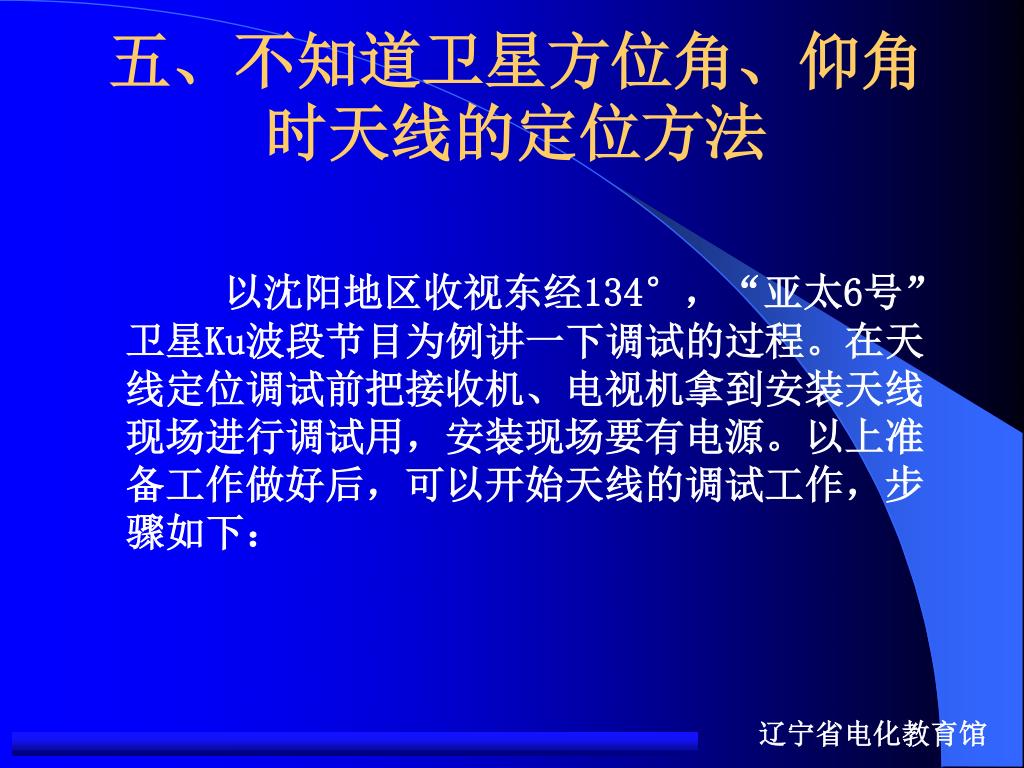

19. 五、不知道卫星方位角、仰角时天线的定位方法五、不知道卫星方位角、仰角时天线的定位方法 以沈阳地区收视东经134°，“亚太6号”卫星Ku波段节目为例讲一下调试的过程。在天线定位调试前把接收机、电视机拿到安装天线现场进行调试用，安装现场要有电源。以上准备工作做好后，可以开始天线的调试工作，步骤如下：

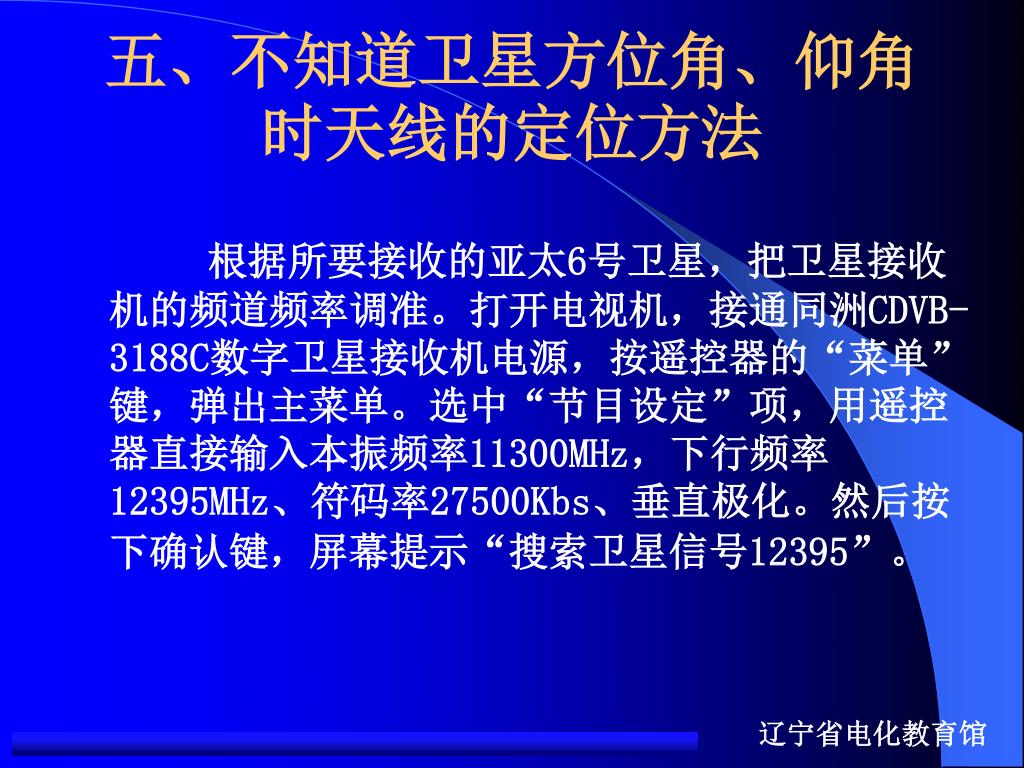

20. 五、不知道卫星方位角、仰角时天线的定位方法五、不知道卫星方位角、仰角时天线的定位方法 根据所要接收的亚太6号卫星，把卫星接收机的频道频率调准。打开电视机，接通同洲CDVB-3188C数字卫星接收机电源，按遥控器的“菜单”键，弹出主菜单。选中“节目设定”项，用遥控器直接输入本振频率11300MHz，下行频率12395MHz、符码率27500Kbs、垂直极化。然后按下确认键，屏幕提示“搜索卫星信号12395”。

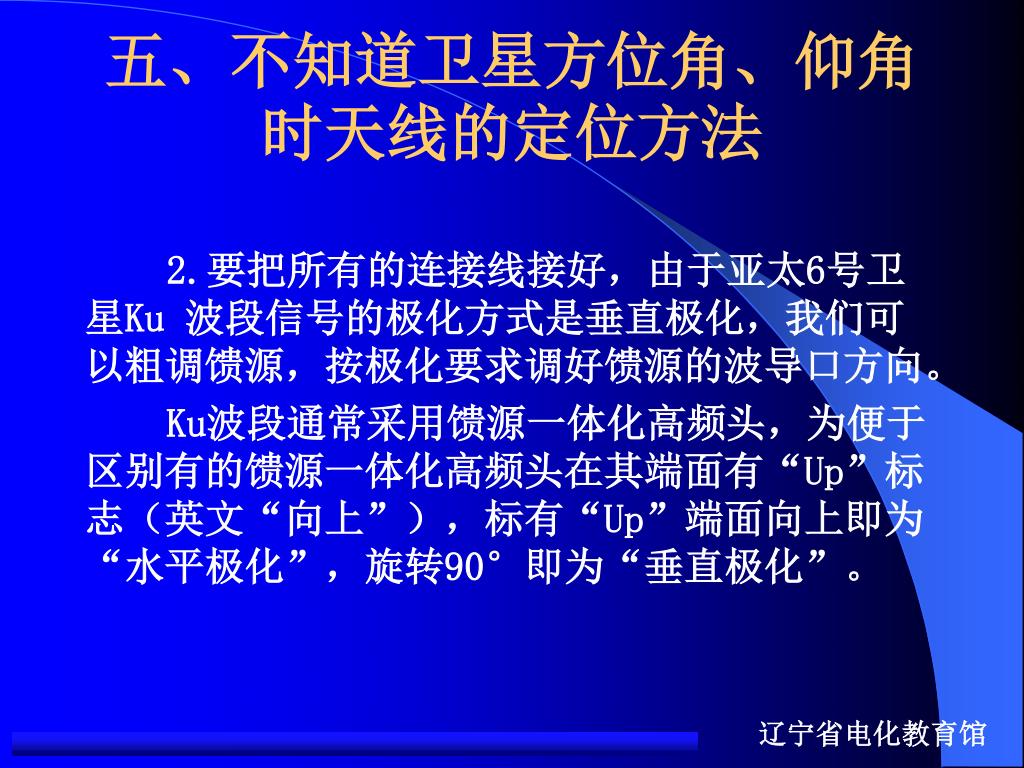

21. 五、不知道卫星方位角、仰角时天线的定位方法五、不知道卫星方位角、仰角时天线的定位方法 2.要把所有的连接线接好，由于亚太6号卫星Ku 波段信号的极化方式是垂直极化，我们可以粗调馈源，按极化要求调好馈源的波导口方向。 Ku波段通常采用馈源一体化高频头，为便于区别有的馈源一体化高频头在其端面有“Up”标志（英文“向上”），标有“Up”端面向上即为“水平极化”，旋转90°即为“垂直极化”。

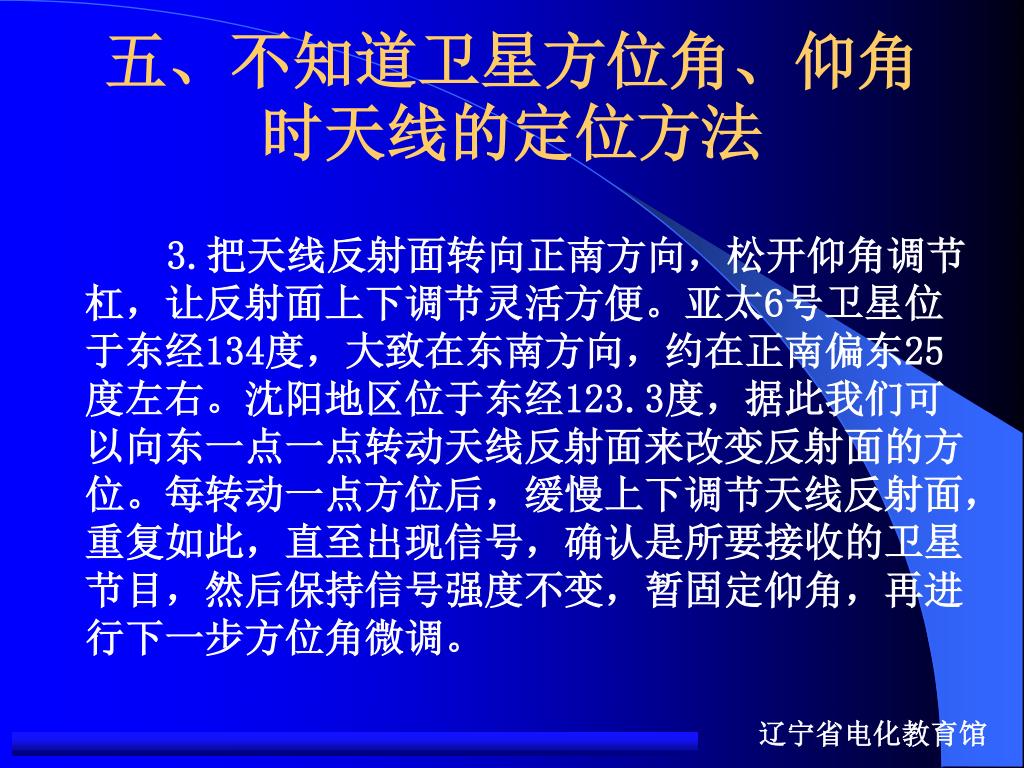

22. 五、不知道卫星方位角、仰角时天线的定位方法五、不知道卫星方位角、仰角时天线的定位方法 3.把天线反射面转向正南方向，松开仰角调节杠，让反射面上下调节灵活方便。亚太6号卫星位于东经134度，大致在东南方向，约在正南偏东25度左右。沈阳地区位于东经123.3度，据此我们可以向东一点一点转动天线反射面来改变反射面的方位。每转动一点方位后，缓慢上下调节天线反射面，重复如此，直至出现信号，确认是所要接收的卫星节目，然后保持信号强度不变，暂固定仰角，再进行下一步方位角微调。

23. 五、不知道卫星方位角、仰角时天线的定位方法五、不知道卫星方位角、仰角时天线的定位方法 4.使天线反射面朝单一方向水平转动，观察电视图像。使捕捉到卫星信号从有到无，从强信号到弱信号转至信号刚好消失，在脚架立柱托盘交接处上下画一条直线与地面垂直作记号，再反转天线，使卫星信号图像在电视机中从弱到强，再从强到弱，转至信号图像刚好消失，再在方位托盘记号处向下延伸立柱上画一直线，这时立柱上已有两条直线作记号。重复以上步骤反复几次，确认立柱二记号点位置无误后，把方位托盘记号转至立柱二记号点之间的中心线位置，这就是所要调试卫星的方位角位置。把紧固方位角的螺丝紧固，方位角调试完毕。

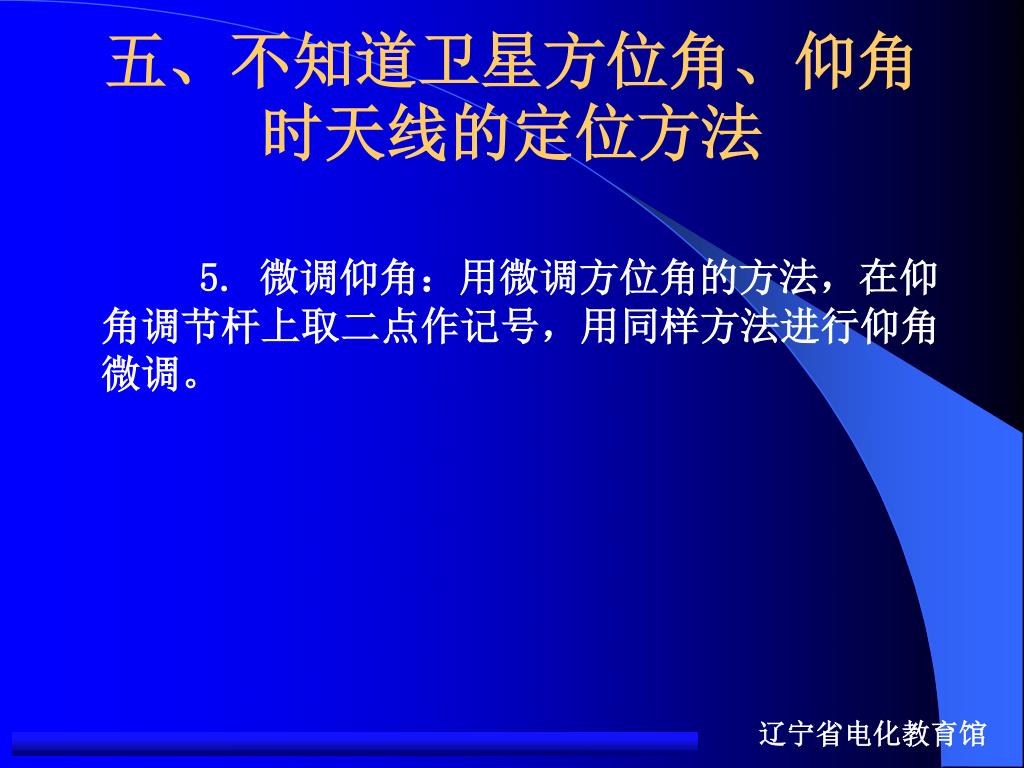

24. 五、不知道卫星方位角、仰角时天线的定位方法五、不知道卫星方位角、仰角时天线的定位方法 5. 微调仰角：用微调方位角的方法，在仰角调节杆上取二点作记号，用同样方法进行仰角微调。

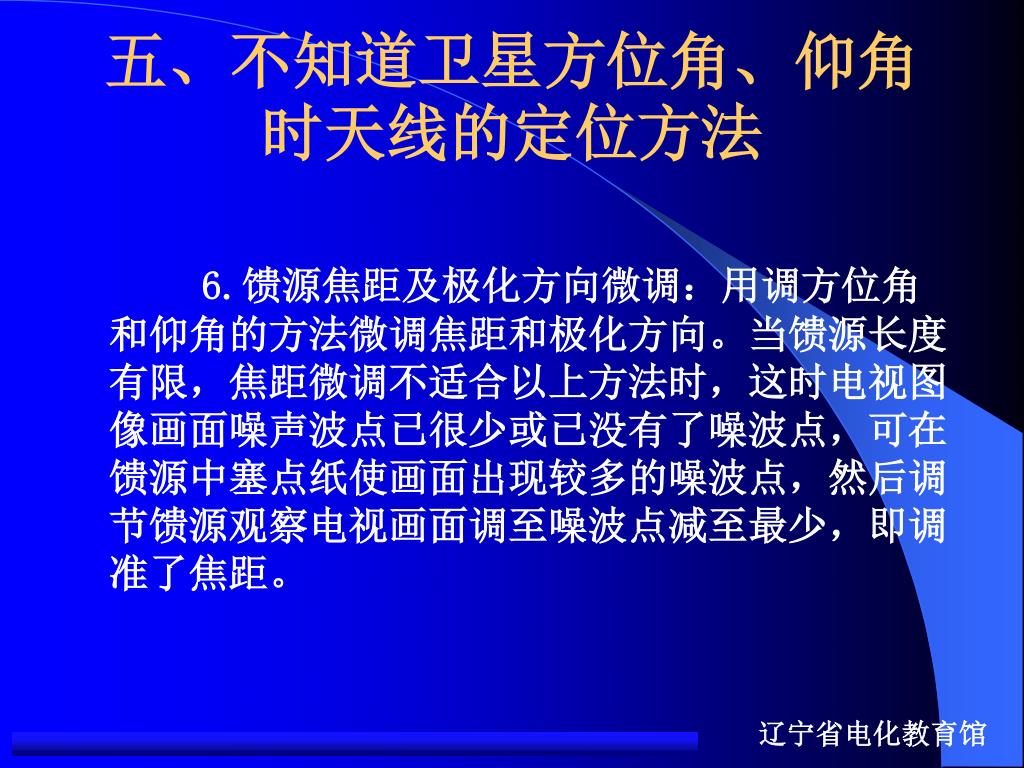

25. 五、不知道卫星方位角、仰角时天线的定位方法五、不知道卫星方位角、仰角时天线的定位方法 6.馈源焦距及极化方向微调：用调方位角和仰角的方法微调焦距和极化方向。当馈源长度有限，焦距微调不适合以上方法时，这时电视图像画面噪声波点已很少或已没有了噪波点，可在馈源中塞点纸使画面出现较多的噪波点，然后调节馈源观察电视画面调至噪波点减至最少，即调准了焦距。

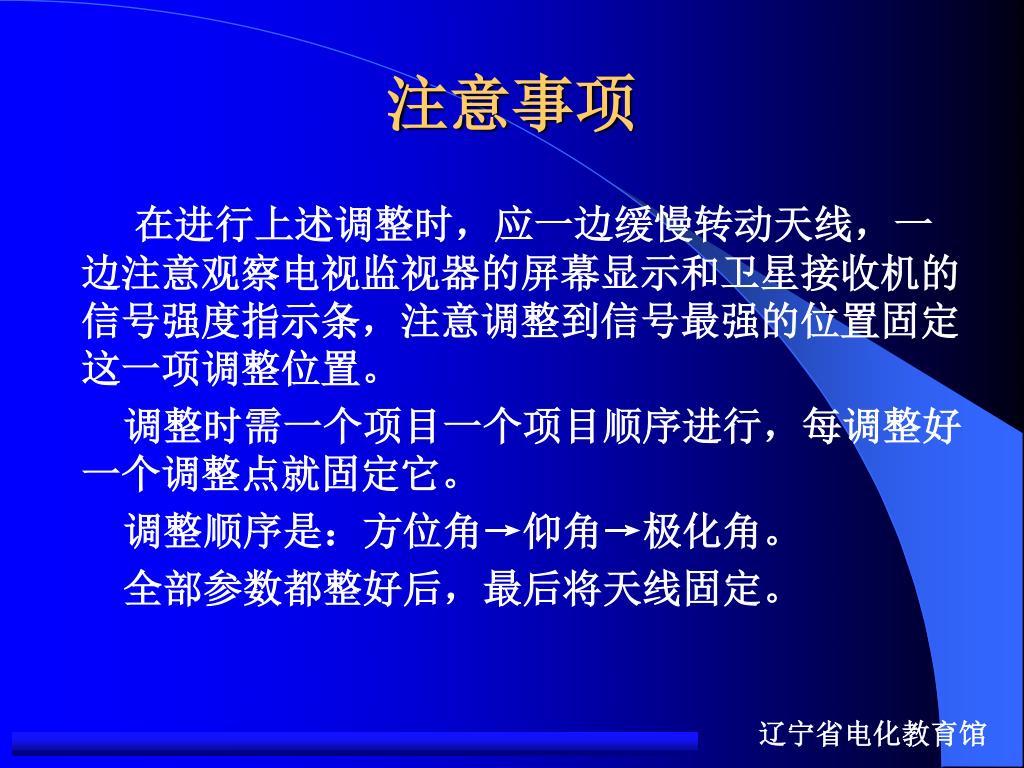

26. 注意事项 在进行上述调整时，应一边缓慢转动天线，一边注意观察电视监视器的屏幕显示和卫星接收机的信号强度指示条，注意调整到信号最强的位置固定这一项调整位置。 调整时需一个项目一个项目顺序进行，每调整好一个调整点就固定它。 调整顺序是：方位角→仰角→极化角。 全部参数都整好后，最后将天线固定。

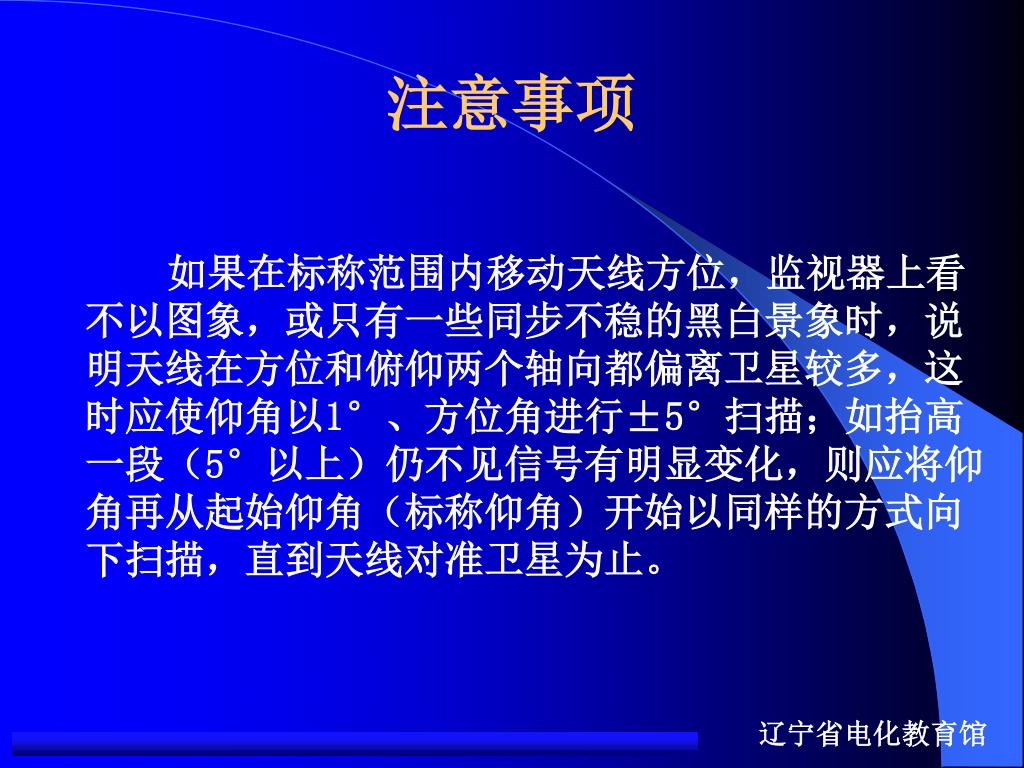

27. 注意事项 如果在标称范围内移动天线方位，监视器上看不以图象，或只有一些同步不稳的黑白景象时，说明天线在方位和俯仰两个轴向都偏离卫星较多，这时应使仰角以1°、方位角进行±5°扫描；如抬高一段（5°以上）仍不见信号有明显变化，则应将仰角再从起始仰角（标称仰角）开始以同样的方式向下扫描，直到天线对准卫星为止。

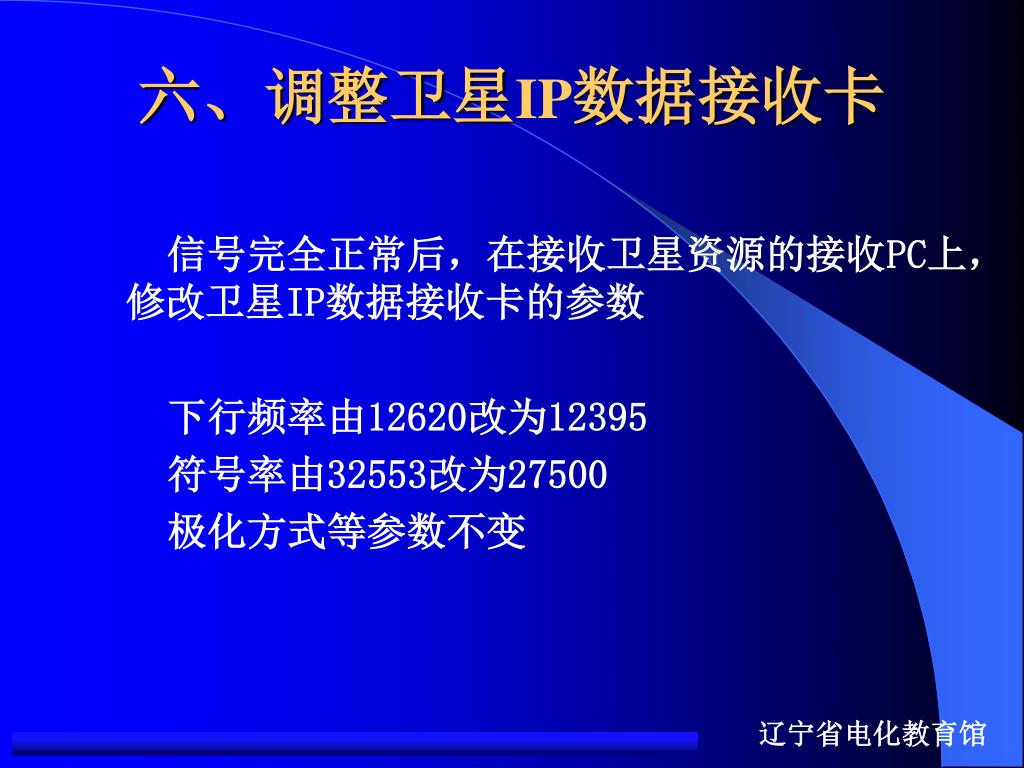

28. 六、调整卫星IP数据接收卡 　　信号完全正常后，在接收卫星资源的接收PC上，修改卫星IP数据接收卡的参数 　　下行频率由12620改为12395 　　符号率由32553改为27500 　　极化方式等参数不变

29. 六、调整卫星IP数据接收卡

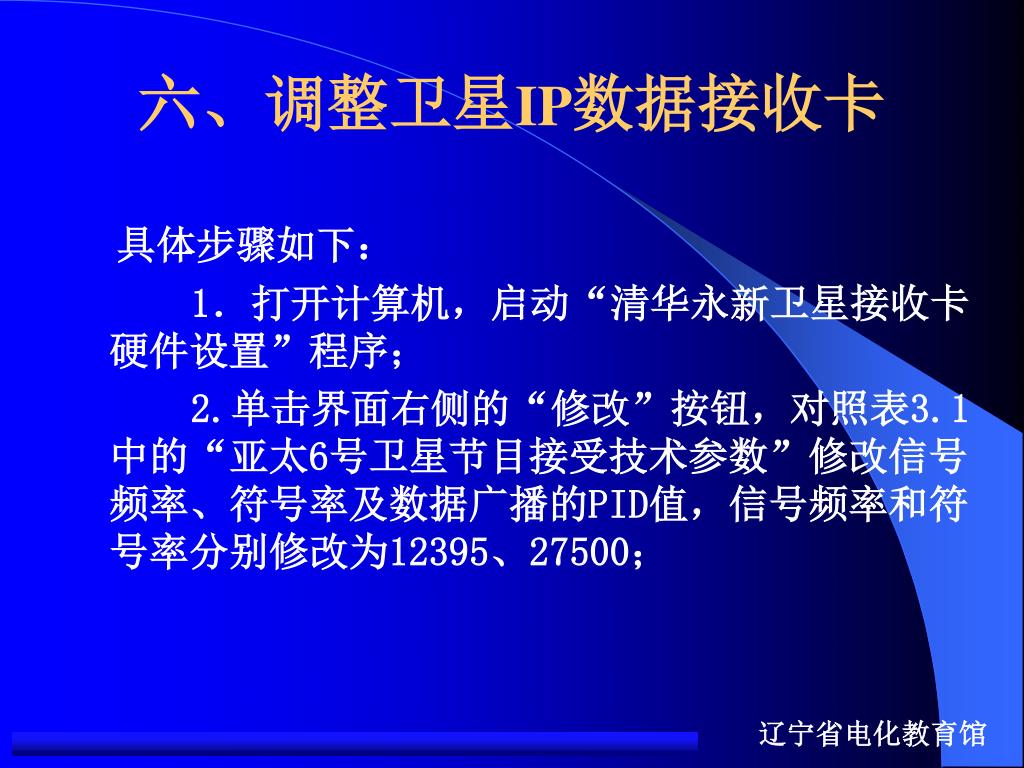

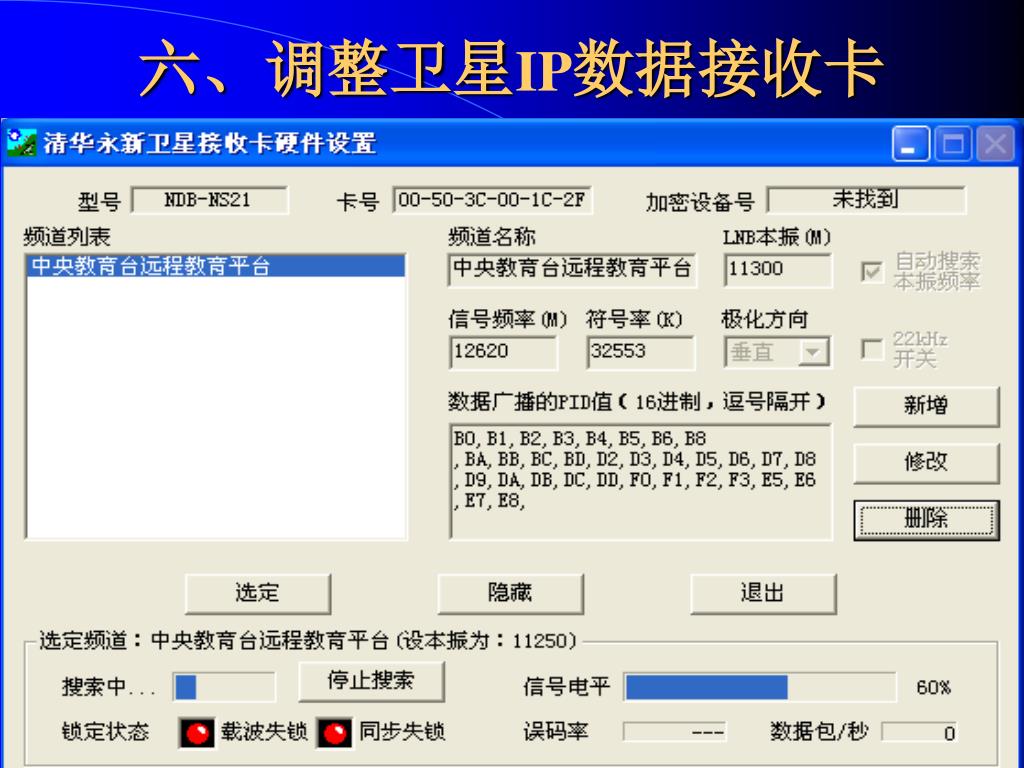

30. 六、调整卫星IP数据接收卡 具体步骤如下： 1．打开计算机，启动“清华永新卫星接收卡硬件设置”程序； 2.单击界面右侧的“修改”按钮，对照表3.1中的“亚太6号卫星节目接受技术参数”修改信号频率、符号率及数据广播的PID值，信号频率和符号率分别修改为12395、27500；

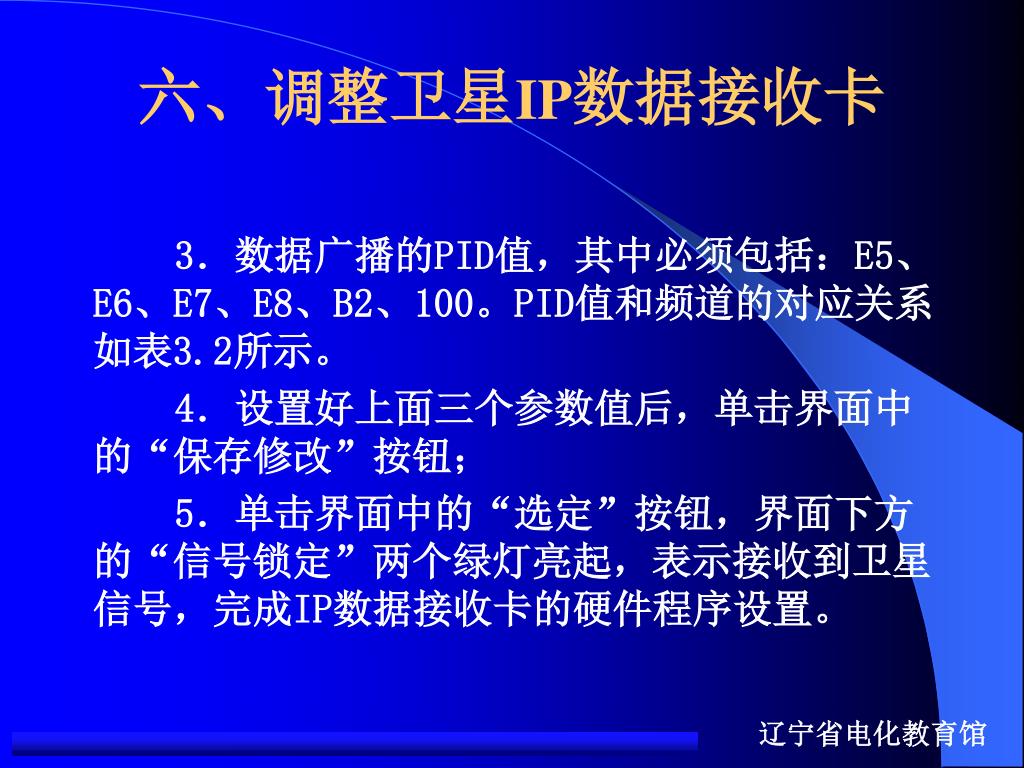

31. 六、调整卫星IP数据接收卡 3．数据广播的PID值，其中必须包括：E5、E6、E7、E8、B2、100。PID值和频道的对应关系如表3.2所示。 4．设置好上面三个参数值后，单击界面中的“保存修改”按钮； 5．单击界面中的“选定”按钮，界面下方的“信号锁定”两个绿灯亮起，表示接收到卫星信号，完成IP数据接收卡的硬件程序设置。

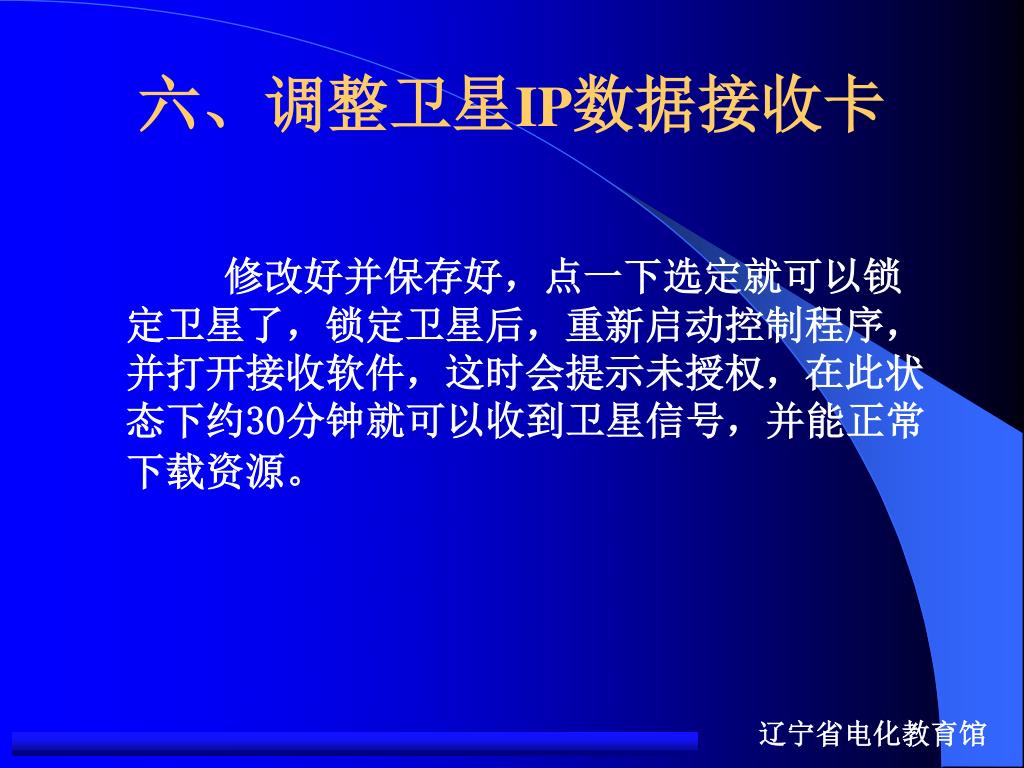

32. 六、调整卫星IP数据接收卡 修改好并保存好，点一下选定就可以锁定卫星了，锁定卫星后，重新启动控制程序，并打开接收软件，这时会提示未授权，在此状态下约30分钟就可以收到卫星信号，并能正常下载资源。
