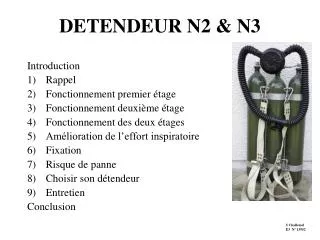

1. DETENDEUR N2 & N3 Introduction • Rappel • Fonctionnement premier étage • Fonctionnement deuxième étage • Fonctionnement des deux étages • Amélioration de l’effort inspiratoire • Fixation • Risque de panne • Choisir son détendeur • Entretien Conclusion S Challemel E3 N° 13952

2. 1) Rappel • P absolue = P atmosphérique + P relativeP relative (bar) = Profondeur (m) / 10

3. 2) Fonctionnement premier étage • Non compensé à piston: • la moyenne pression (MP = 8 à 10 bars) dépend de la haute pression (HP) • Débit limité par le diamètre d’ouverture de laHP (surface S) qui est dimensionné par la surface d’appui de la MP (S) pour pouvoiréquilibrer les forces • Mécanismes simples et robustes

4. 2) Fonctionnement premier étage • Compensé à piston: • la moyenne pression (MP = 8 à 10 bars) ne dépend plus de la haute pression • permet de stabiliser la MP quelque soit la valeurde la HP et ainsi d’optimiser le second étage etdonc d’améliorer ses performances • autorise des débits plus importants en augmentantle diamètre d’ouverture de la HP qui n’intervientplus dans le bilan des forces.C’est un élément de sécurité en cas: d’essoufflement, d’assistance, de panne d’air.

5. 2) Fonctionnement premier étage • Compensé à membrane: • mêmes avantages que le piston compensé • mécanisme isolé de l’eau: meilleure tenue au froid par construction, mieux protégé des particules en suspension dans l’eau

6. 3) Fonctionnement deuxième étage Non compensé:

7. 3) Fonctionnement deuxième étage • Compensé: • Sensibilité ne dépend plus de la moyenne pression (MP) • Moins d’usure du joint du clapet et du siège • Autorise des débits plus importants en augmentant le diamètre d’ouverture de la MP qui n’intervient plus dans le bilan des forces.C’est un élément de sécurité pour prévenir l’essoufflement (détendeur plus souple) ou en cas d’essoufflement. • Limite les pertes de charge (perte de pression liée au frottement, turbulence de l’air qui circule du premier étage au deuxième étage) dans le tuyau MP liée à l’augmentation de la profondeur (air plus lourd): le détendeur est moins sensible à la profondeur car il ne dépend plus de la MP, l’effort inspiratoire est améliorée

8. 4) Fonctionnement des deux étages (cas non compensé) Expiration

9. 5) Amélioration de l’effort inspiratoire Effet venturi: L’air qui s’échappe à l’extrémité de la buse entraîne avec lui par frottement les molécules d’air environnantes provoquant ainsi une dépression en arrière de la buse qui aspire la membrane Rq: l’effet venturi appliqué au premier étage est appelé par les fabricants le système «Air Turbo » pour Aqualung, le « DFC » pour Mares, le « HFP » pour Scubapro,…!

10. 5) Amélioration de l’effort inspiratoire Sur compensation (premier étage): • La sur compensation ne signifie pas la même chose suivant les fabricants: • Pour Scubapro, elle correspond à une augmentation de la MP dans le but de compenser la diminution de la pression dans la bouteille (fonction inverse de la HP). • Pour Aqualung, elle correspond à une augmentation de la MP dans le but de compenser les pertes de pressions dans le tuyau MP lié à l’augmentation du poids de l’air (augmentation de la viscosité) du fait de la profondeur (plus intéressant que le premier cas) • Attention: Le deuxième étage de ces détendeurs sur compensés doivent être compensés pour éviter le risque de débit continu (lié à l’augmentation de la MP)

11. 6) Fixation Étrier: DIN: DIN: moins de risque d’explosion du joint à la mise sous pression du détendeur, moins de risque de fuite

12. 7) Risque de panne Au premier étage: Joints toriques défectueux: bulles sortent de la chambre humide (voir un spécialiste). Attention au sable HP MP Joint torique de la robinetterie défectueux: Fuite d’air(changer le joint) Joint du caplet défectueux: mise en débit continu du 2eme étage qq instants après l’ouverture de la HP (voir un spécialiste). Conséquence identique pour le givrage (localisé à l’endroit où l’air se détend).

13. HP 7) Risque de panne Au deuxième étage: MP Joint du caplet ou siège défectueux: mise en débit continu du 2eme étage dès l’ouverture de la HP (voir un spécialiste). Conséquence identique pour le givrage (au niveau de la détente de l’air). Attention au sable. • Entrée d’eau à l’inspiration: • Membrane d’inspiration ou d’expiration mal positionnée ou déchirée, membrane d’expiration encrassée (la repositionner, la remplacer, la nettoyer, voir un spécialiste). Attention au sable. • Embout buccal percé ou fendu (le remplacer) • Fissure du boîtier (voir un spécialiste)

14. 8) Choisir son détendeur *: Conseillé **: Fortement conseillé

15. Rincer à l’eau douce après une utilisation en eau de mer ou chlorée Mettre le bouchon du premier étage pour rincer et le retirer pour sécher Ne pas appuyer sur le bouton de surpression pendant le rinçage Rincer à l’eau douce Rincer à l’eau douce 9) Entretien • Faire attention au sable • Vérifier le fonctionnement du 2eme détendeur • Révision annuelle par un spécialiste
