  1. 机械设计 第十三章 滚动轴承

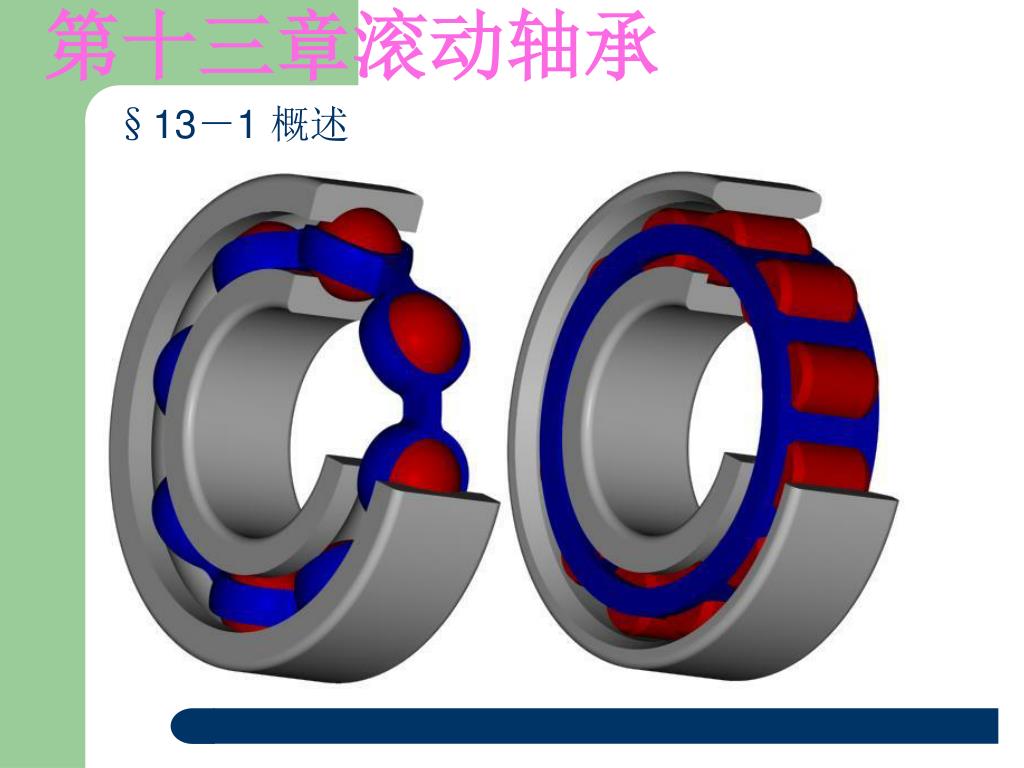

  2. 第十三章滚动轴承 §13－1 概述

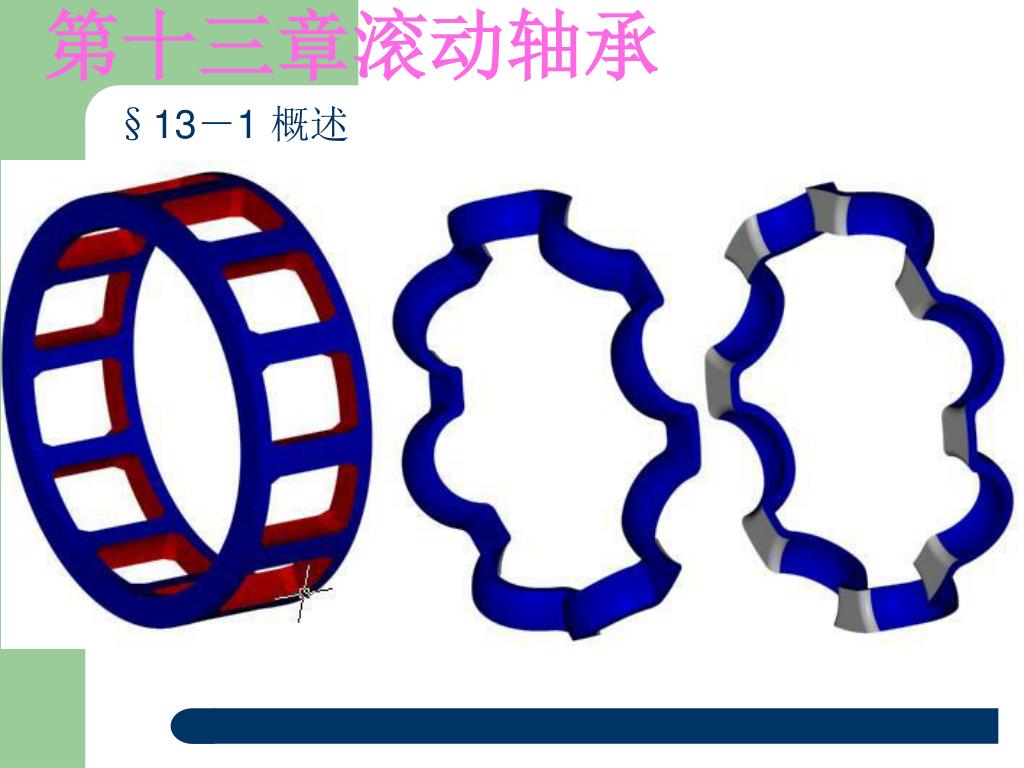

  3. 第十三章滚动轴承 §13－1 概述

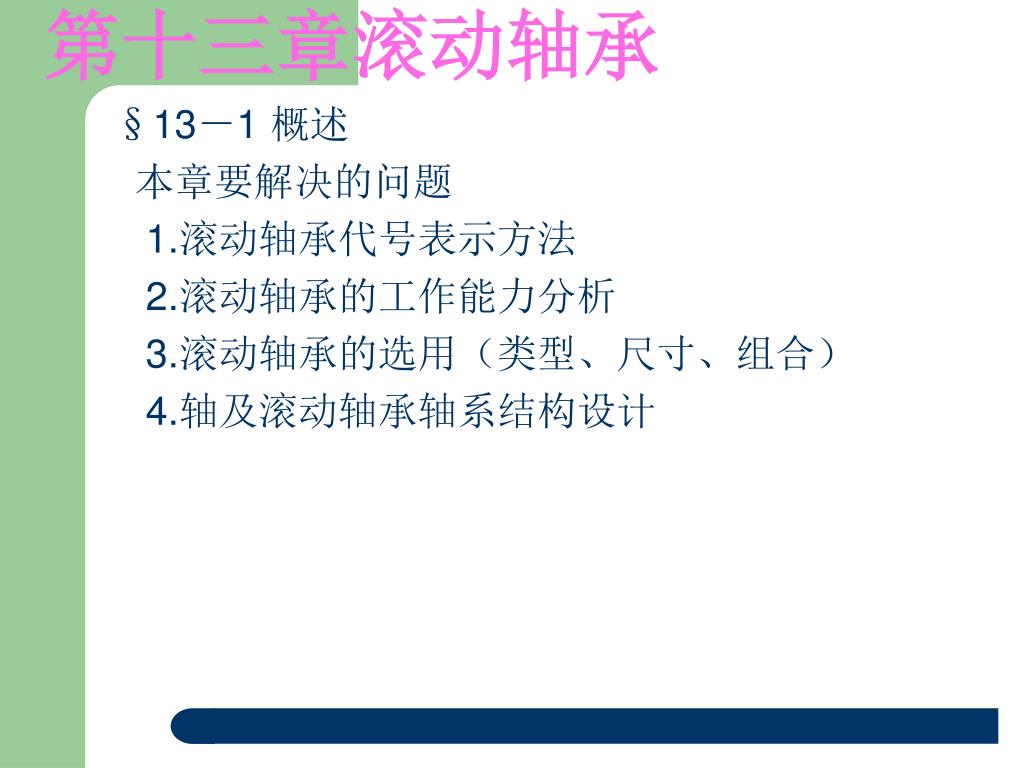

  4. 第十三章滚动轴承 §13－1 概述 本章要解决的问题 1.滚动轴承代号表示方法 2.滚动轴承的工作能力分析 3.滚动轴承的选用（类型、尺寸、组合） 4.轴及滚动轴承轴系结构设计

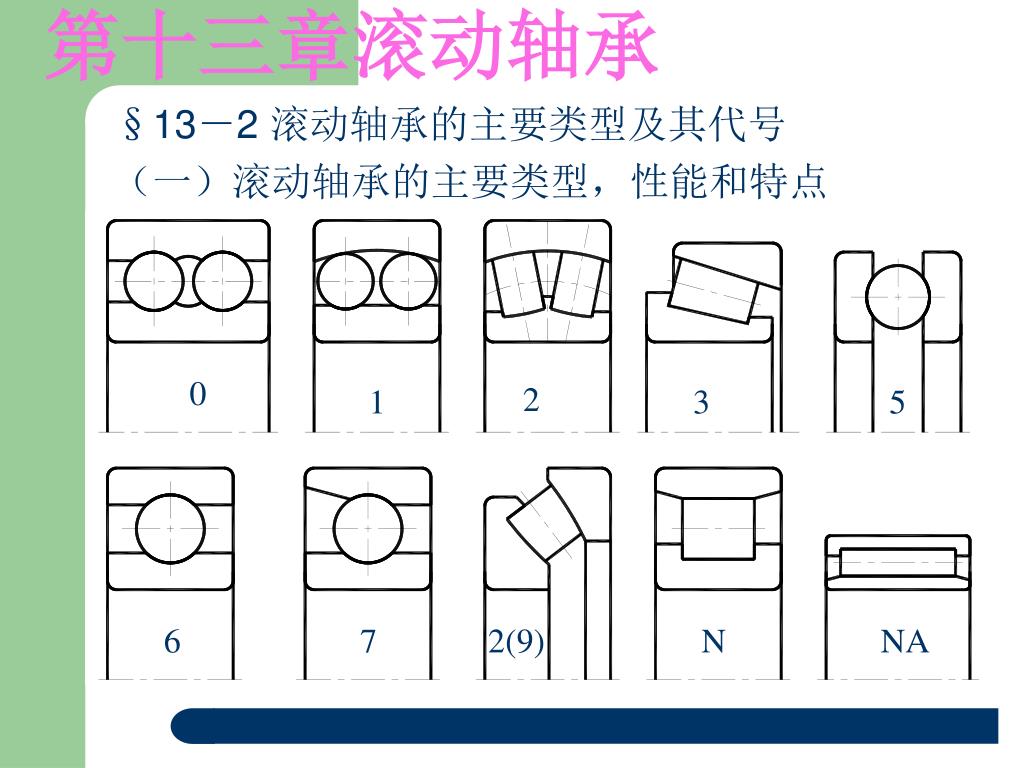

  5. 第十三章滚动轴承 §13－2 滚动轴承的主要类型及其代号 （一）滚动轴承的主要类型，性能和特点 0 1 2 3 5 6 7 2(9) N NA

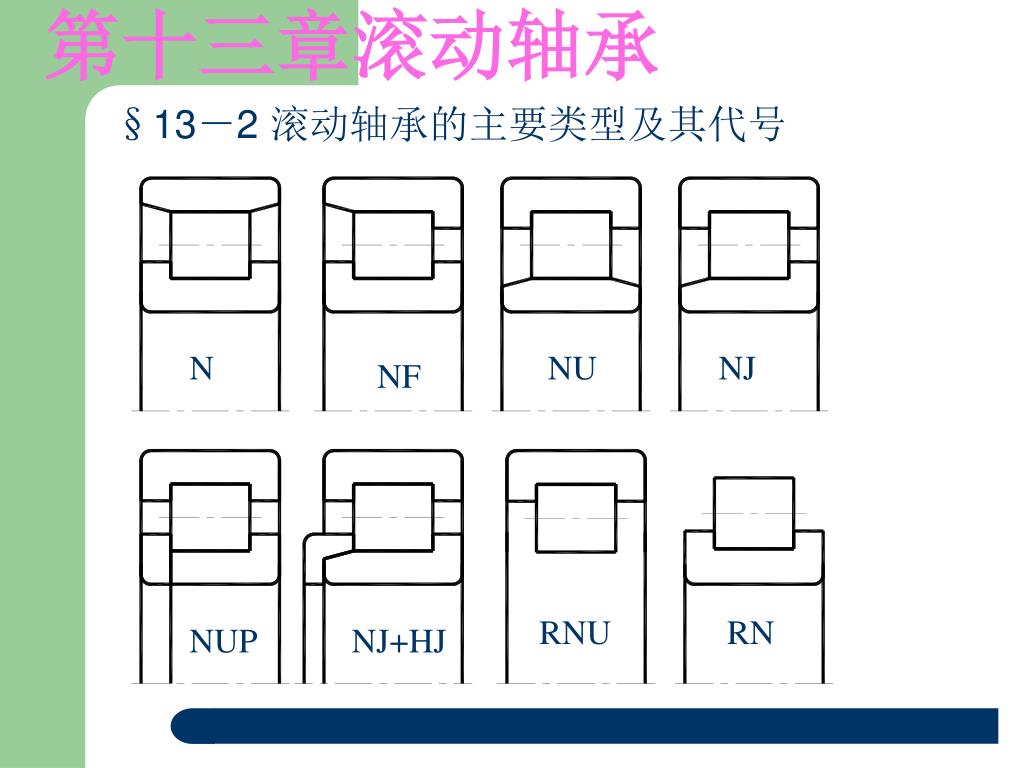

  6. 第十三章滚动轴承 §13－2 滚动轴承的主要类型及其代号 N NU NJ NF RNU RN NUP NJ+HJ

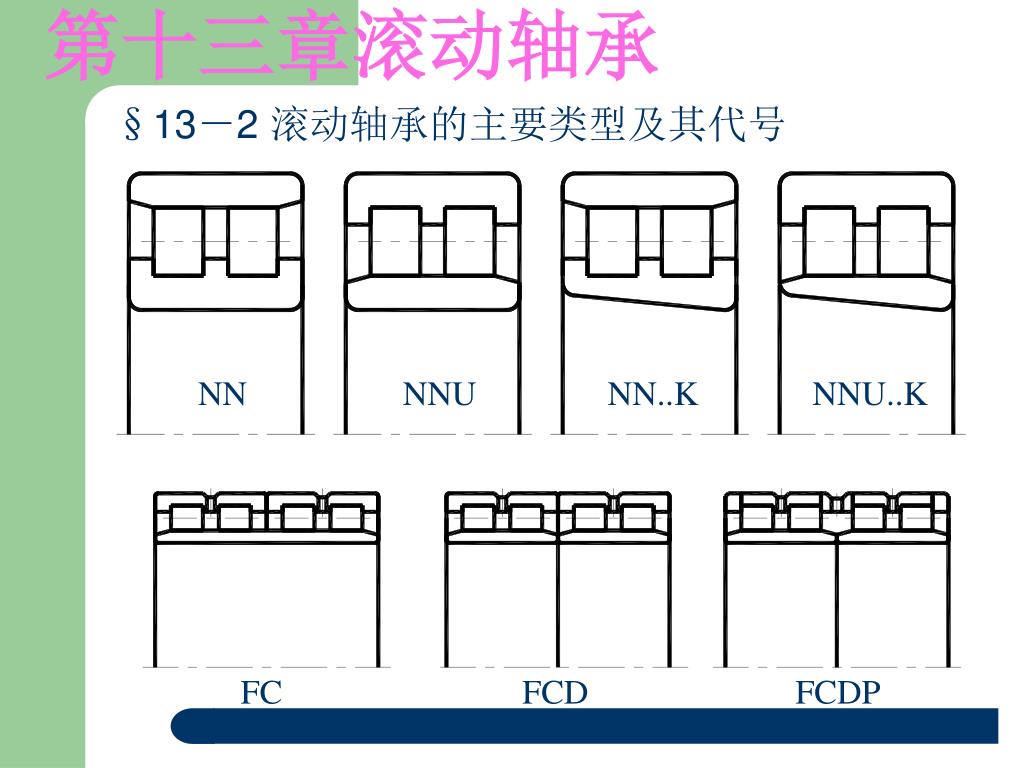

  7. 第十三章滚动轴承 §13－2 滚动轴承的主要类型及其代号 NN NNU NN..K NNU..K FC FCD FCDP

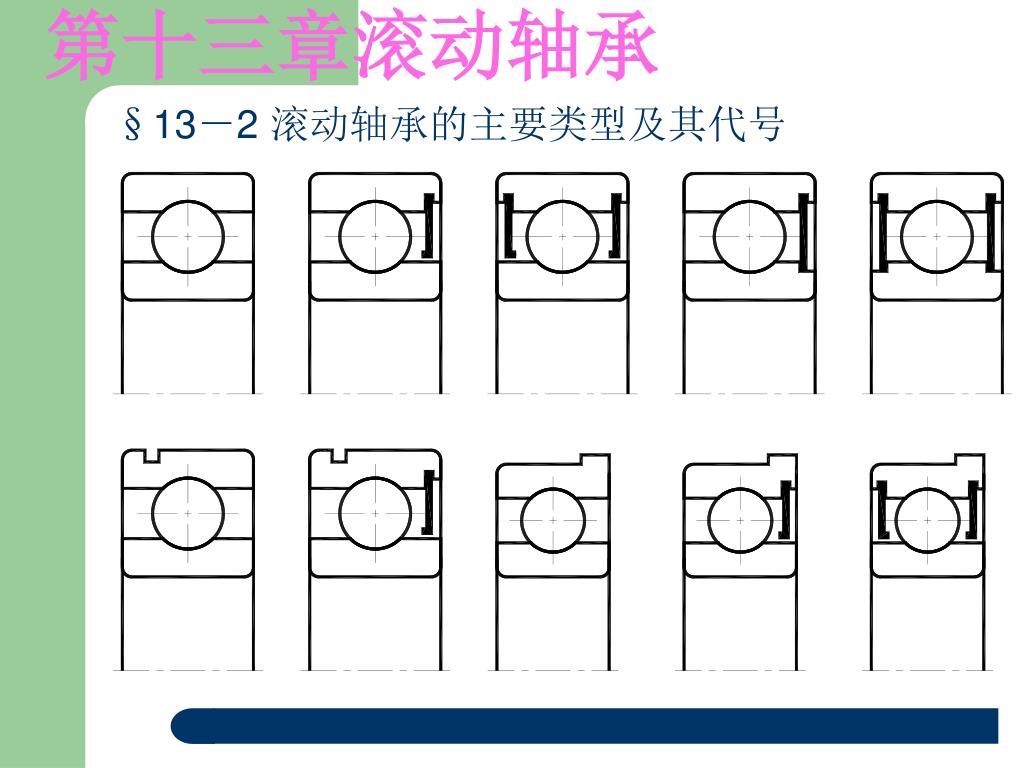

  8. 第十三章滚动轴承 §13－2 滚动轴承的主要类型及其代号

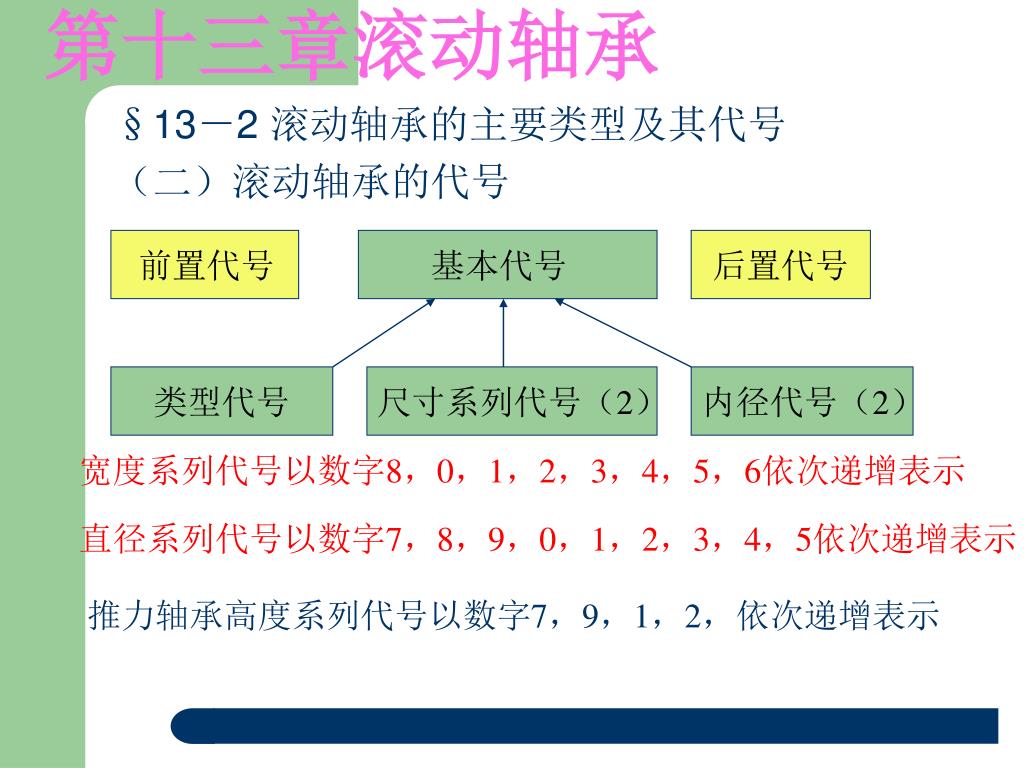

  9. 第十三章滚动轴承 前置代号 基本代号 后置代号 §13－2 滚动轴承的主要类型及其代号 （二）滚动轴承的代号 类型代号 尺寸系列代号（2） 内径代号（2） 宽度系列代号以数字8，0，1，2，3，4，5，6依次递增表示 直径系列代号以数字7，8，9，0，1，2，3，4，5依次递增表示 推力轴承高度系列代号以数字7，9，1，2，依次递增表示

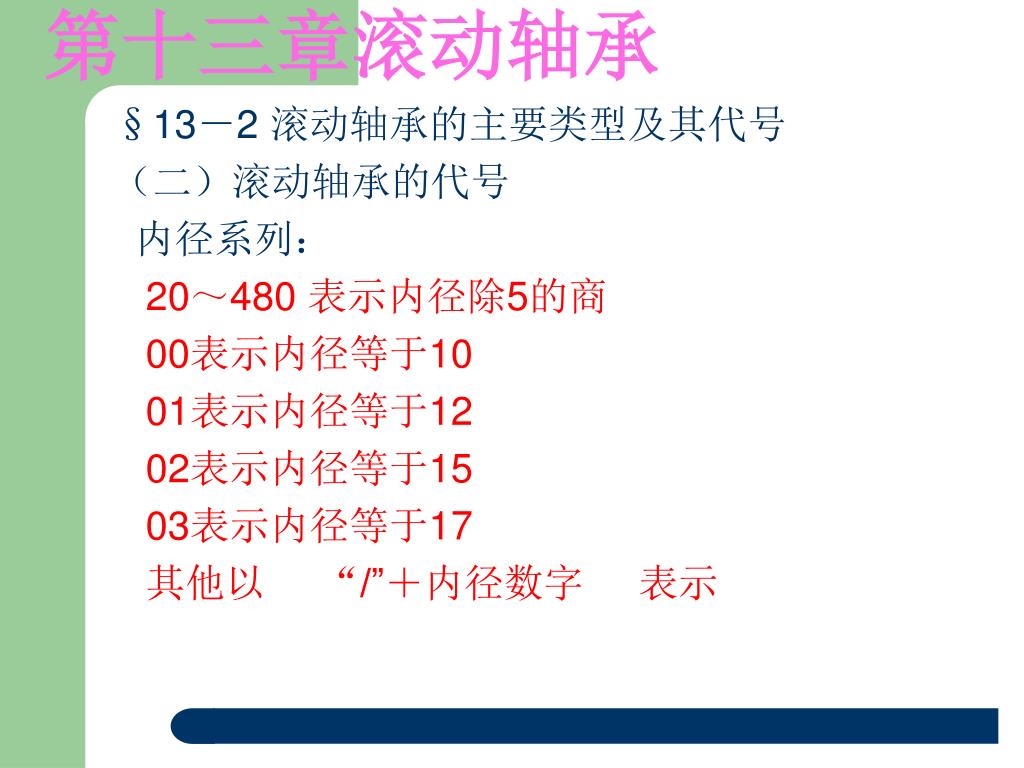

  10. 第十三章滚动轴承 §13－2 滚动轴承的主要类型及其代号 （二）滚动轴承的代号 内径系列： 20～480 表示内径除5的商 00表示内径等于10 01表示内径等于12 02表示内径等于15 03表示内径等于17 其他以 “/”＋内径数字 表示

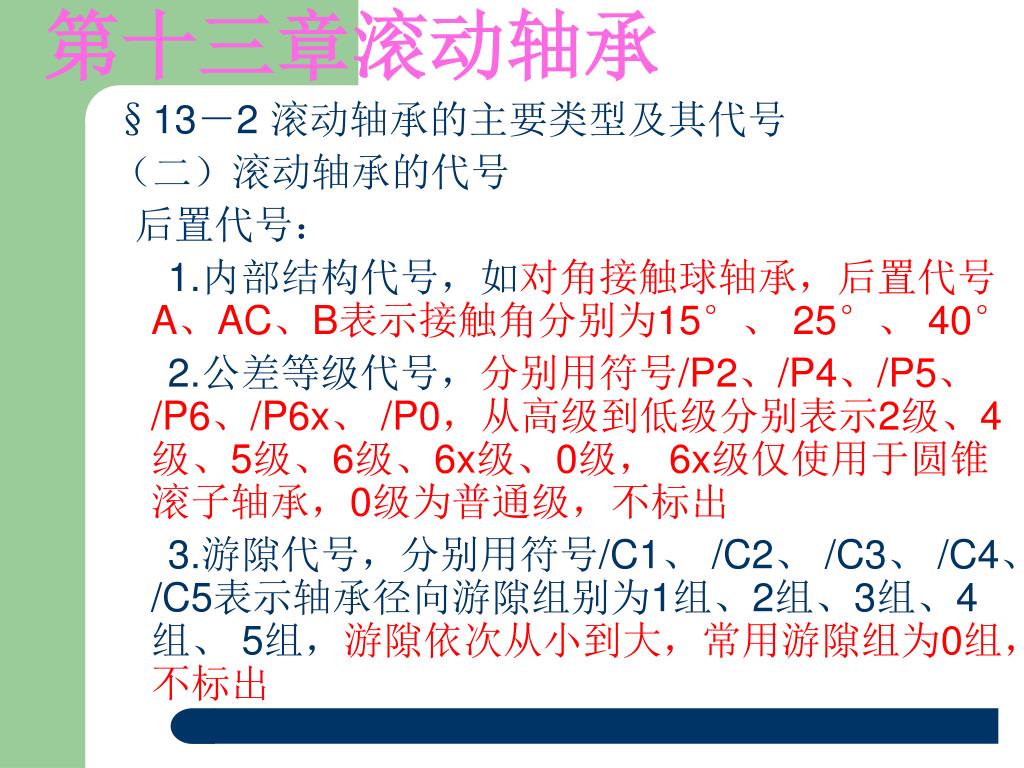

  11. 第十三章滚动轴承 §13－2 滚动轴承的主要类型及其代号 （二）滚动轴承的代号 后置代号： 1.内部结构代号，如对角接触球轴承，后置代号A、AC、B表示接触角分别为15°、 25°、 40° 2.公差等级代号，分别用符号/P2、/P4、/P5、/P6、/P6x、 /P0，从高级到低级分别表示2级、4级、5级、6级、6x级、0级， 6x级仅使用于圆锥滚子轴承，0级为普通级，不标出 3.游隙代号，分别用符号/C1、 /C2、 /C3、 /C4、 /C5表示轴承径向游隙组别为1组、2组、3组、4组、 5组，游隙依次从小到大，常用游隙组为0组，不标出

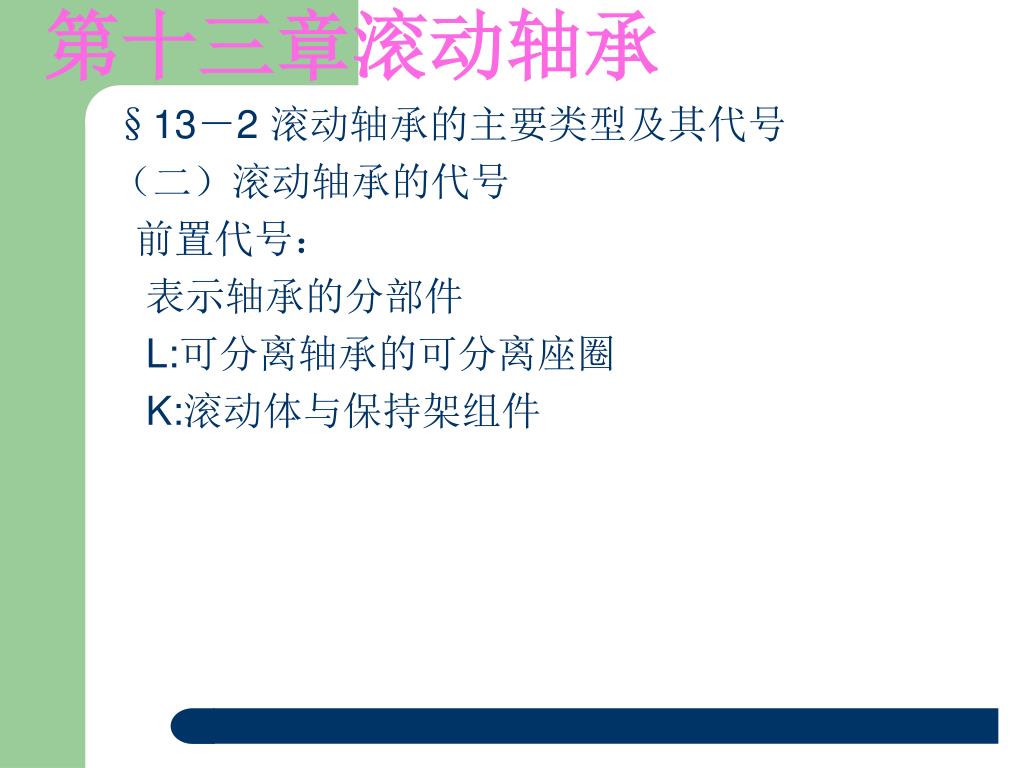

  12. 第十三章滚动轴承 §13－2 滚动轴承的主要类型及其代号 （二）滚动轴承的代号 前置代号： 表示轴承的分部件 L:可分离轴承的可分离座圈 K:滚动体与保持架组件

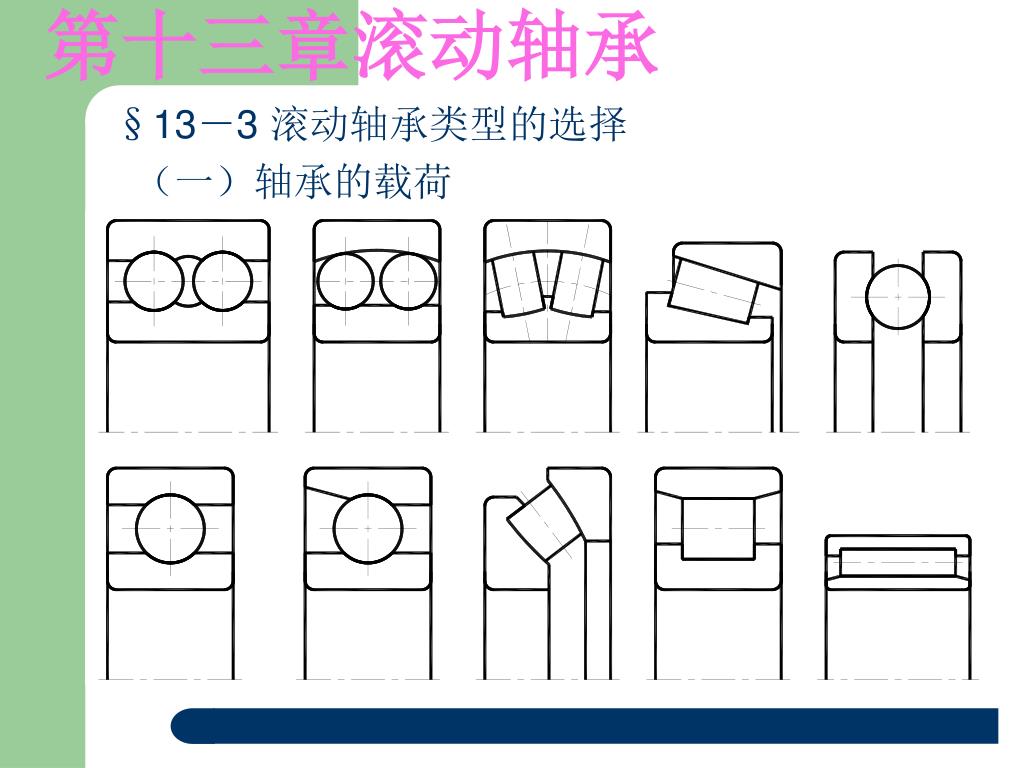

  13. 第十三章滚动轴承 §13－3 滚动轴承类型的选择 （一）轴承的载荷

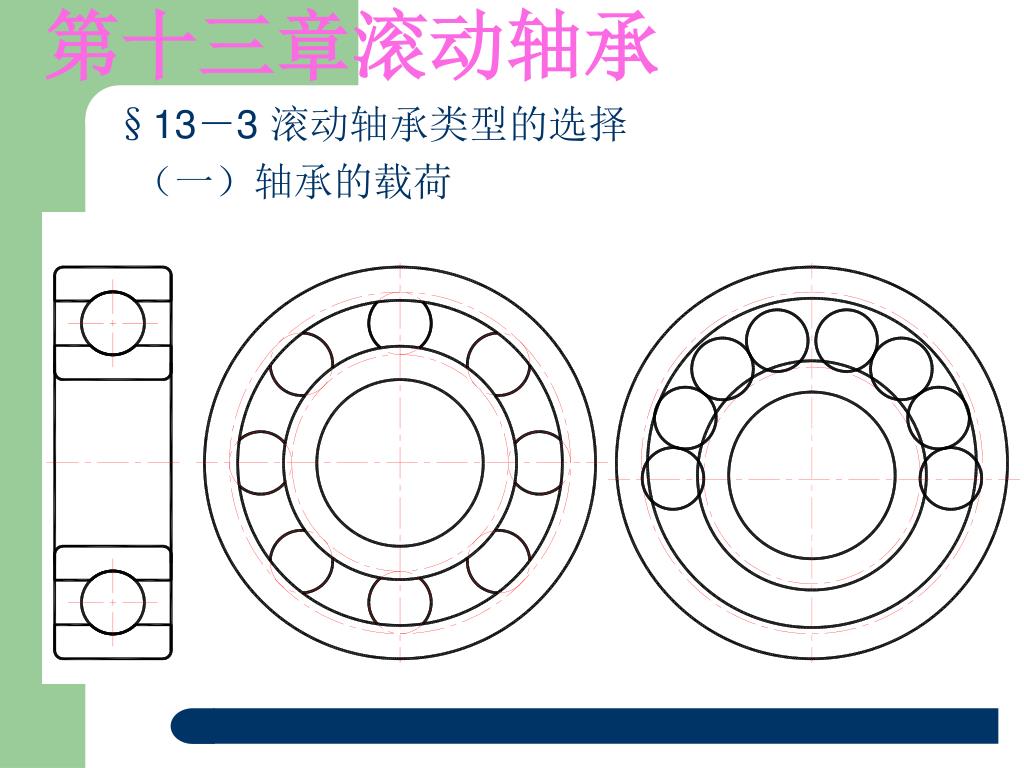

  14. 第十三章滚动轴承 §13－3 滚动轴承类型的选择 （一）轴承的载荷

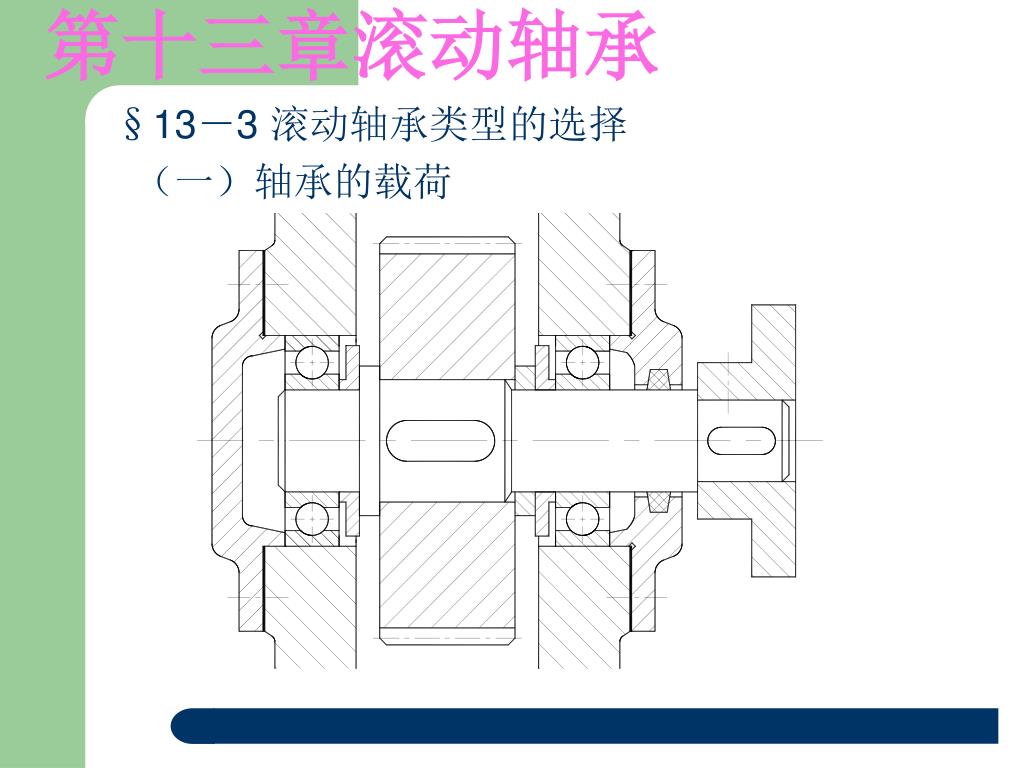

  15. 第十三章滚动轴承 §13－3 滚动轴承类型的选择 （一）轴承的载荷

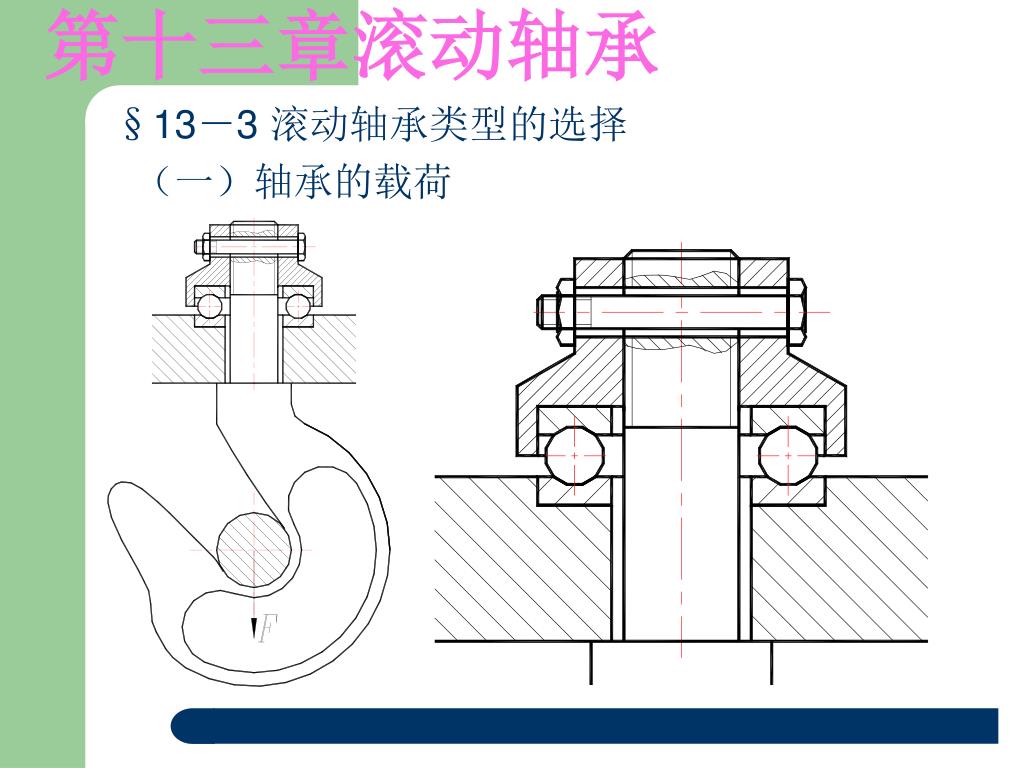

  16. 第十三章滚动轴承 §13－3 滚动轴承类型的选择 （一）轴承的载荷

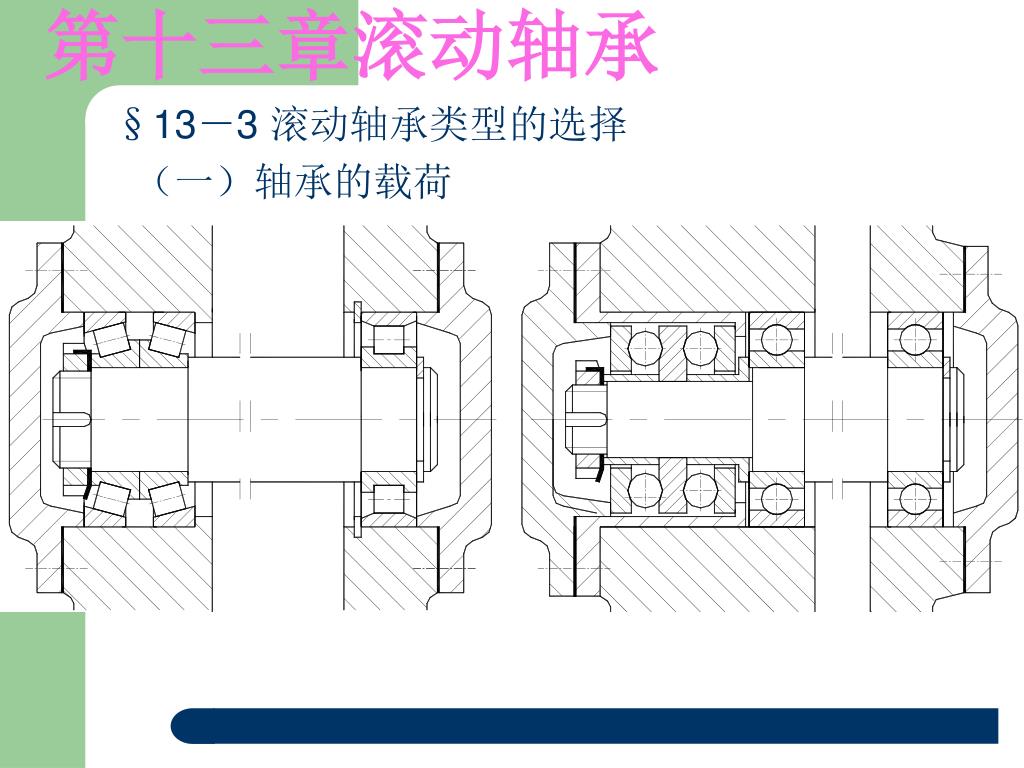

  17. 第十三章滚动轴承 §13－3 滚动轴承类型的选择 （一）轴承的载荷
