Presentation Transcript

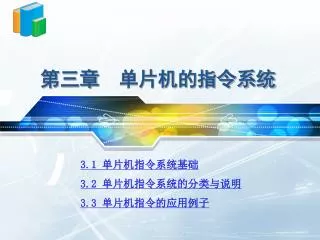

  1. 第三章 单片机的指令系统 3.1 单片机指令系统基础 3.2 单片机指令系统的分类与说明 3.3 单片机指令的应用例子

  2. 3．1单片机指令系统基础 3.1.1汇编指令的格式 由助记符、目的操作数、源操作数组成，格式如下： （标号：）操作码助记符 目的操作数，源操作数 （；注释） 　　标号可以是以英文字母开头的字母、数字和某些特殊符号的序列。某条指令一旦赋于标号，则在其它指令的操作数中就可以引用该标号作为引用地址。

  3. 3.1.1汇编指令的格式 3.1.1汇编指令的格式 　　由助记符、目的操作数、源操作数组成，格式如下： （标号：）操作码助记符 目的操作数，源操作数 （；注释） 　　操作数是指指令操作所需的数据、地址或符号（标号）如： MOV A，#0F4H；把数F4H送入累加器A中 MOV A，80H；把80H中的数送入累加器A中 INC A；A中的数加1 CJNE A，#40H，LOOP1 ；A中数与数40H比较，不等时 ；程序转到LOOP1 DIV AB ；A中内容被B中内容除，商在A ；中，余数在B中。

  4. 3.1.2指令代码格式 什么是指令代码？ 指令代码是程序指令的二进制数字表示方法。有单字节指令、双字节指令和三字节指令，第一个字节代码为操作码，表达了指令的操作功能，第二三个字节则为操作数或是地址、立即数。 　　汇编指令与指令代码例子：

  5. 3.1.3汇编指令中的符号约定 Rn（0-7）：当前选中组的8个工作寄存器R0-R7 Ri(I=0,1)： 当前选中组用于间接寻址的两个工作寄存 器R0、R1 Direct： 8位直接地址，可以是RAM单元地址（00H-7FH） 或特殊功能寄存器（SFR）地址（80H-FFH） #data： 8位常数 #data16： 16位常数 addr16： 16位地址 addr11： 11位地址 rel： 8位偏移地址，表示相对跳转的偏移字节， 按下一条指令第一个字节计算， 在-128——+127取值范围内。

  6. 3.1.3汇编指令中的符号约定 DPTR：16位数据指针 Bit： 位地址，内部RAM20H—2F中可寻址位和11个SFR 中的可寻址位 A： 累加器 B： B寄存器，用于乘法等指令中。 C： 进位标志或进位位，或位操作指令中的位累加器 @： 间接寻址寄存器的前缀 /： 位操作的取反前缀

  7. 3.1.4指令系统的寻址方式 指令系统的寻址方式分七种方式： 1.寄存器寻址方式 （1）单片机中的所有工作寄存器R0-R7及SFR都是可寻址寄存器，这些寄存器都以寄存器名作指令操作数 如：MOV A， R0 MOV SP，#70H （2）在寄存器寻址方式的操作指令中，寄存器内容作为操作数，可以是源操作数或目的操作数 如： MOV R1，#10H MOV A， R1

  8. 3.1.4指令系统的寻址方式 指令系统的寻址方式分七种方式： 2．直接寻址方式 (1)直接寻址的空间有片内数据存储器的直接地址direct,它包括00H—7FH中的数据区及80H—FFH中的SFR。 (2)直接寻址方式的操作指令直接把地址作为操作数来运行，既可作为源操作数，也可作为目的操作数 如： MOV 50H，60H MOV DPH，40H INC 60H

  9. 3.1.4指令系统的寻址方式 指令系统的寻址方式分七种方式： 3．间接寻址方式 (1)间接寻址的地址空间有片内数据存储器的00H—FFH和片外数据存储器的0000H—FFFFH。 (2)间接寻址的寄存器有Ri和DPTR，间接寻址时前面加@符号 (3)间接寻址时，寄存器中的内容是操作数的地址 如： MOV R0，#30H MOV A，@R0 MOV DPTR,#0FFFH MOVX A,@DPTR

  10. 3.1.4指令系统的寻址方式 指令系统的寻址方式分七种方式： 4．位寻址方式 (1)位寻址的位地址在RAM的20H—2FH单元的128个位和SFR中可位寻址的位单元 (2)进位位C作为位操作的位累加器 (3)在位寻址操作中，位单元可以使用地址编号或位地址名， 如： SETB TR0 CLR 00H ANL C，5FH ；将5FH中的位状态与进位位 　　　　　　　　　　　　　；C相与，结果在C中

  11. 3.1.4指令系统的寻址方式 指令系统的寻址方式分七种方式： 5．立即寻址方式 (1)常数用来参与指令操作，一般用#标记作前缀 (2)立即数在寻址操作中只能作源操作数 如： MOV A，#30H MOV DPTR，#2FFFH ANL A，#0F4H

  12. 3.1.4指令系统的寻址方式 指令系统的寻址方式分七种方式： 6．基址变址寻址方式 (1)基址变址寻址是一种间接寻址方式，PC和DPTR可作为基址地址，A作为变量地址,共有三条指令： MOVC A，@A+DPTR MOVC A,@A+PC JMP @A+DPTR

  13. 3.1.4指令系统的寻址方式 指令系统的寻址方式分七种方式： 7．相对寻址方式 (1)相对寻址中，相对地址rel是一个8位的地址偏移量，是相对于转移指令下一条指令第一个代码的地址偏移量， 为-128—+127 (2)使用中应注意rel的范围不要超出,如： JZ LOOP DJNE R0，DISPLAY

  14. 3.2 指令系统分类与说明 3.2.1 指令的分类 按指令的操作功能，80C51单片机由数据传送、算术操作、逻辑操作、程序转移和位操作指令组成，共有111条指令。 3.2.2 指令的图解 指令图解的标记符号说明： 箭头:表示操作数从源数到目的操作数，双箭头表示源操 作数与目的操作数可互换，箭头上标有指令助记符 圆框:为累加器A或位累加器C 矩形框:为指令操作数的空间 虚线矩形框:为立即数#data 指令的分类图解

  15. 3.2 指令系统分类与说明 3.2.3指令系统速解表

  16. 3.2 指令系统分类与说明 例1: 1毫秒延时程序 DL1MS: MOV R6,#14H ; R6赋初值20（十进制） DL1: MOV R7,#19H ; R7赋初值25（十进制） DL2: DJNZ R7, DL2 ; R7减1不为零转DL2 DJNZ R6，DL1 ; R6减1不为零转DL1 RET ; 子程序结束

  17. 3.3 指令的应用例子 例2 ：七段LED数码管显示程序 指令的应用例子连接 练习与思考 1. 请区别汇编指令、指令代码、指令周期、指令长度。 2. 80C51指令系统有哪些寻址方式，相应的空间在何处？ 3. 片内RAM20H-2FH的128个位地址与直接地址00H-7FH形式完全相同，如何在指令中区分出位寻址操作和直接地址操作？ 4. 什么是源操作数，什么是目的操作数？通常在指令中如何区别？

  18. 3.3 指令的应用例子 例2 ：七段LED数码管显示程序 指令的应用例子连接 练习与思考 5. 查表指令是在什么空间上的寻址操作？ 6. 80C51中有LJMP、LCALL，为何还设置了AJMP、ACALL？ 7. 查表指令中使用了基址加变址的寻址方式，请问DPTR、PC分别代表什么地址？ 8. 比较不等转移指令CJNE有哪些扩展功能？
