任务三 RC 振荡器

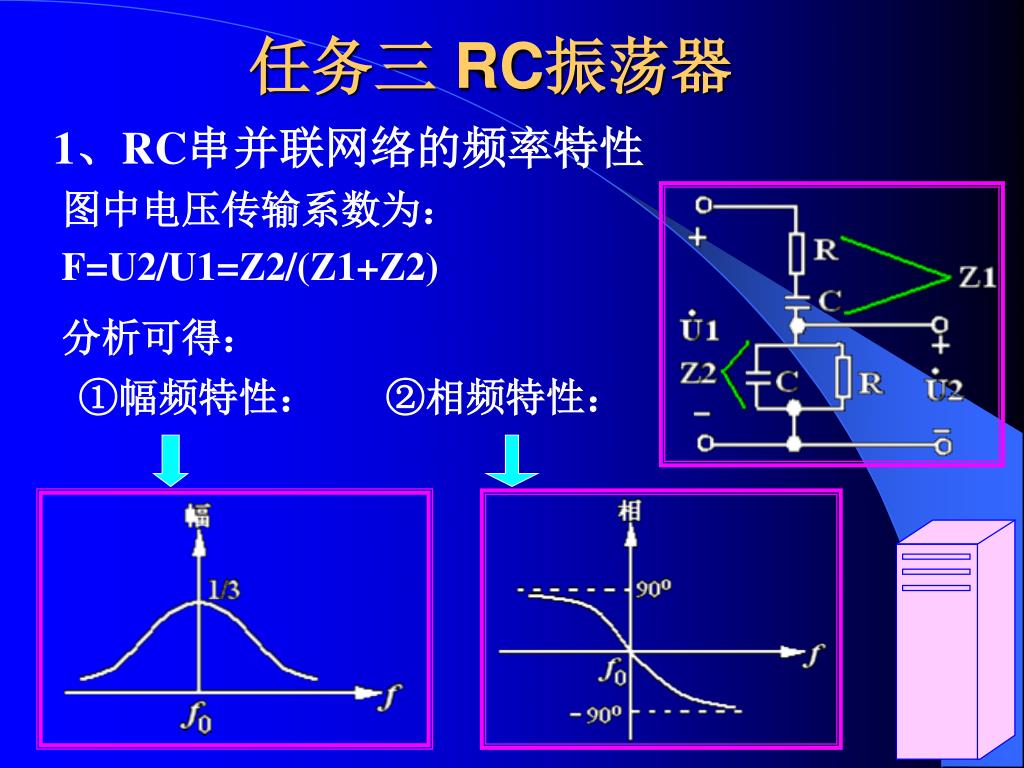

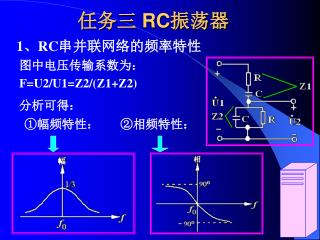

1. 任务三 RC振荡器 图中电压传输系数为： F=U2/U1=Z2/(Z1+Z2) 1、RC串并联网络的频率特性 分析可得： ①幅频特性： ②相频特性：

2. (1) 相位条件 2、基本RC桥式振荡器 　在fo处， Uf与Ui同相，Uo与Ui同相， 满足相位条件。 (2) 振幅条件 根据AuFu＞1，而谐振时Fu=1/3，则 振幅起振条件：Au＞3 振幅平衡条件：Au=3 对于运放来说Au远大于3，为保证能够进入平衡，引入文氏电桥振荡器…… (3) 振荡频率

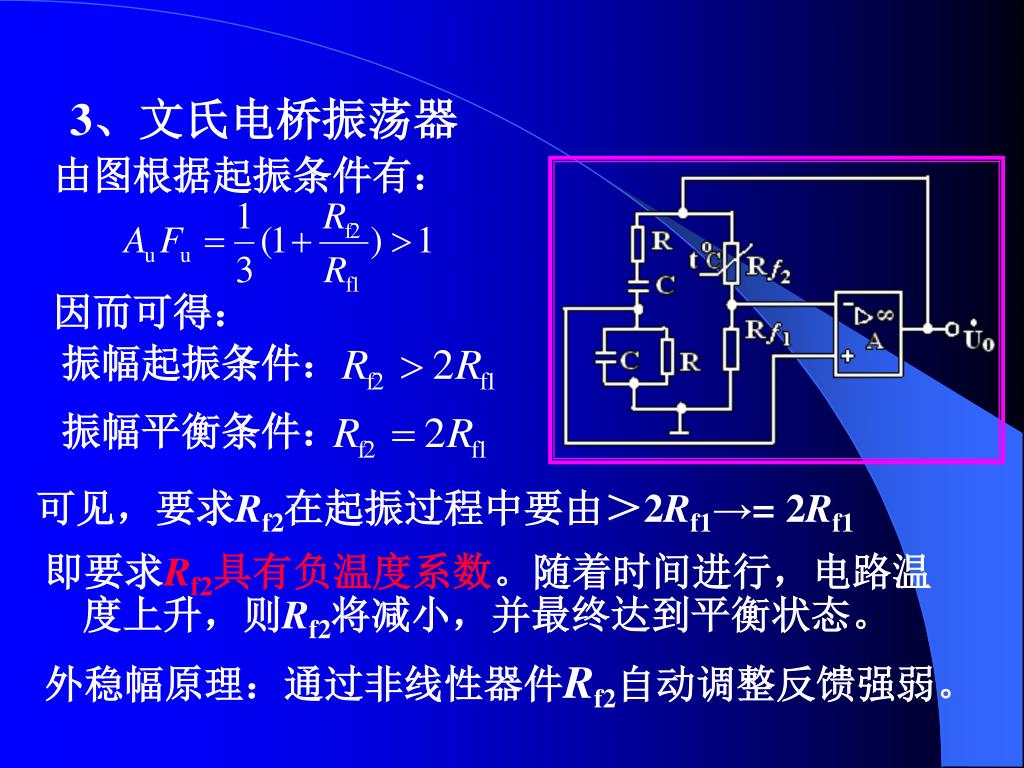

3. 3、文氏电桥振荡器 由图根据起振条件有： 外稳幅原理：通过非线性器件Rf2自动调整反馈强弱。 因而可得： 振幅起振条件： 振幅平衡条件： 可见，要求Rf2在起振过程中要由＞2Rf1→= 2Rf1 即要求Rf2具有负温度系数。随着时间进行，电路温度上升，则Rf2将减小，并最终达到平衡状态。

4. 负阻正弦波振荡器 1.负阻器件的伏安特性 负阻器件就是交流电阻（或微变电阻）为负值的器件，其伏安特性有一负斜率的线段。负阻器件分为两大类：电压控制型（如隧道二极管）和电流控制型（如单结晶体管）。

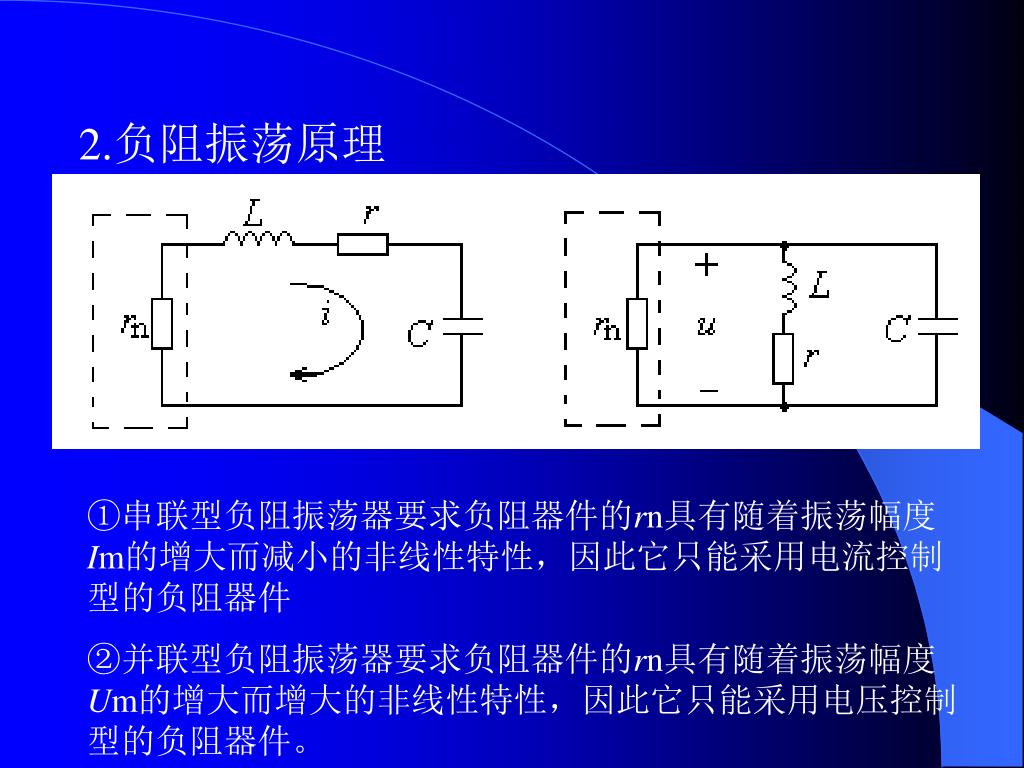

5. 2.负阻振荡原理 ①串联型负阻振荡器要求负阻器件的rn具有随着振荡幅度Im的增大而减小的非线性特性，因此它只能采用电流控制型的负阻器件 ②并联型负阻振荡器要求负阻器件的rn具有随着振荡幅度Um的增大而增大的非线性特性，因此它只能采用电压控制型的负阻器件。

6. 2.负阻正弦波振荡器电路 图中VCC和分压电阻R1、R2组成隧道二极管的直流供电电路，提供合适的静态工作点。由于R2较小，故等效的直流电源内阻很小，又C1是高频旁路电容，则电压控制型的隧道二极管便获得低内阻的电源供电。 振荡频率为：

7. 小结： • RC振荡器的振荡频率较低。常用的RC振荡器是文氏电桥振荡器，其振荡频率f0＝1／（2πRC），只取决于R、C的数值。 • 负阻正弦波振荡器是利用负阻器件与LC谐振回路构成的另一类正弦波振荡器。有串联型和并联型两种。
