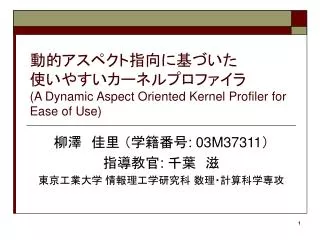

動的アスペクト指向に基づいた使いやすいカーネルプロファイラ(A Dynamic Aspect Oriented Kernel Profiler for Ease of Use) 柳澤　佳里（学籍番号: 03M37311）指導教官: 千葉　滋東京工業大学情報理工学研究科数理・計算科学専攻

カーネルプロファイリング • 動機：ネットワーク性能の劣化を調査 • ダウンロード中にSSHのレスポンスが悪化 • 十分なネットワーク帯域があるのに発生 • カーネル内にボトルネック？ • 疑わしい場所は無数に存在カーネルプロファイラが必要プロファイル pr_slowtimeo tcp_slowtimeo m_copydata pr_output tcp_output ether_output tcp_usrreq sbappend ip_output copyin m_copy sosend if_output write socket TCP IP datalink

従来のカーネルプロファイリング技術 • 測定粒度が固定 • 関数単位 – μDyner[Marc ’03] • サポートされた種類のイベント – LKST [畑崎 ’03] • 任意の粒度で測定 • メモリ中のアドレスを直接指定 – KernInst [Ariel ’02] • 構造体、ローカル変数、インライン関数、static関数、マクロなどのアドレスが実行時に消失

プロファイルできない例 • 構造体メンバへの代入を逐一プロファイル • mbuf構造体 - ネットワークI/Oで多用 • アドレスの直指定はユーザに重荷 • 測定したい処理のアドレスを特定できない tcp_output(…) { struct mbuf *m; m->m_len = hdrlen; … } struct mbuf { struct m_hdr m_hdr; … } #define m_len m_hdr.m_len アドレス情報はバイナリに欠如

KLAS (Kernel Level Aspect-oriented System) • Source-based binary-level dynamic weaving • カーネル用アスペクト指向システム • ソースレベルで挿入コードと位置を指定 • アスペクトをXMLとして記述 • 動的にコード挿入 • 再コンパイル・再起動が不要 • 任意の処理を指定可能 • コンパイラの改造によりシンボル情報を拡張 • 実行時にweaverがシンボル情報を利用可能に

関数ポインタ呼び出し カーネル内のポリモルフィズム的コードで多用 E.g.) VFS、ファイル、ソケットなどの入出力データアクセスまとまったデータのやり取りを行う箇所で多用 E.g.) mbuf、ファイルキャッシュの統計情報 KLASにより指定可能となる処理 tcp_input(…) { … m->m_len += hdrlen; m->m_data -= hdrlen; …. } fo_read(…) { return ((*fp->f_ops->fo_read(…)); }

KLASの文法 m_lenへのアクセスをポイントカットとして抽出 <aspect name=“log_reset_len”> <pointcut> <field name=“m_len” structure=“mbuf” /> </pointcut> <advice> struct timespec ts; nanotime(&ts); printf(“%d,%lld”, ts.tv_sec, ts.tv_nsec); </advice> </aspect> ポイントカット位置で時間を表示

KLASの文法 m_lenへのアクセスをポイントカットとして抽出 <aspect name=“log_reset_len”> <pointcut> <field name=“m_len” structure=“mbuf” /> </pointcut> <advice> struct timespec ts; nanotime(&ts); printf(…); </advice> </aspect> tcp_output(…) { struct mbuf *m; struct timespec ts; ….. printf(…) m->m_len = hdrlen; … 挿入

実装の概要 OSソースコードアスペクト（XML） KLAS_gcc KLAS アドレスリゾルバシンボル情報シンボル情報抽出アドバイスローダフック挿入コンパイルフック OSカーネル (FreeBSD) コンパイル済アドバイス

KLAS_gccの実装 • gcc 3.3.4を改造 • 出力するシンボル情報を拡張 • 構造体メンバアクセスのファイル名、行を出力ハッシュ表 ip_output(…) { struct mbuf *m0; … m0->m_pkthdr … } 1 KLAS_gcc ２ • ハッシュ表に構造体名、IDを保存 • IDをキーにして構造体名を取得 • ファイル名、行番号、構造体名、メンバ名を出力 3 シンボル情報 /usr/…/ip_output.c:879:mbuf.m_pkthdr

アドレスリゾルバ：メンバアクセスとアドレスの対応アドレスリゾルバ：メンバアクセスとアドレスの対応 • 構造体名、メンバ名を渡すと対応するファイル名、行情報の一覧を得る • 拡張シンボル情報を検索 • ファイル名、行情報よりアドレスを得る • バイナリに入っているデバッグ情報を調査拡張シンボル情報 debug_info 35 2 0 4 1 “ip_output.c” “GNU C Compiler” “frodo:/usr/src/sys/…” … … /usr/…put.c:175:ip.ip_v /usr/…put.c:176:ip.ip_hl … /usr/…257:mbuf.m_flags 構造体名メンバ名対応するファイル名、行アドレス

アドバイスローダ：アドバイスのカーネル内部へのロードアドバイスローダ：アドバイスのカーネル内部へのロード • カーネルモジュール(KM)としてロード • KMでは重複しない任意の関数をロード、使用可能 • 動作コンパイル #include <sys/types.h> #include <sys/module.h> … static int log_mbuf_loader(…) { … } int log_mbuf(….) { ヘッダコンパイル済みアドバイス（カーネルモジュール）ロード(kldload) struct timespec ts; nanotime(&ts); printf(…ts.tv_nsec); アドバイス OSカーネルフッタ } DECLARE_MODULE(…ANY);

フック挿入：カーネルへのフック埋め込み • ブレークポイントトラップ(BPT)をフックに使用 • x86では1byte命令で実行フローを破壊しない • 動作３．BPT挿入 BPT フック挿入アドレスマップコンパイル済みアドバイス２．アドレスマップに登録１．アドバイスのアドレスを取得

フック挿入：カーネルへのフック埋め込み • ブレークポイントトラップ(BPT)をフックに使用 • x86では1byte命令で実行フローを破壊しない • 動作（フック作動時） BPT １．処理が遷移フック挿入トラップ処理ルーチンアドレスマップ３．アドバイスを実行２．対応アドバイスの確認コンパイル済みアドバイス

実験I:カーネルコンパイル時間 • 実験内容 • KLAS_gccのオーバーヘッドを測定 • KLAS_gcc、gccのカーネルコンパイル時間を比較 • 実験環境 • CPU: AMD Athlon 2200+, Mem: 1GB, HDD: UDMA133 • 実験結果 System時間が大きい I/Oオーバーヘッドが原因?

目的フックの数と実行時間の変化の調査実験内容システムコールの実行時間を測定システムコール内で千個の関数を順に呼び出し各関数に挿入するアスペクトは高々1つアドバイス内容は空実験結果実験II: フック数と実行時間非線形に増加線形リストによる実装が原因？

関連研究(1) • アスペクト指向システム • AspectC++ [Olaf ’02] • ソースレベルのアスペクト指向システム • 実行時のフック埋め込みは不可 • μDyner [Marc ’03] • 動的にフック埋め込みを実施 • コンパイル時にフック埋め込み可能箇所が決定 • ポイントカット可能位置の増加でコードサイズが増加

従来のC/C++用アスペクト指向システム • 動的アスペクト指向システム • シンボル情報が少なくポイントカット指定が限定的 • 関数の先頭のみをポイントカットとして指定可能 • コンパイル時に構造体、マクロの情報が消失 • 静的アスペクト指向システム • ポイントカット、アドバイスの変更のたびに再コンパイル、再起動が必要 • 再起動によりメモリ内容が消失 • 再起動には長時間消費し開発効率が低下 KLASではシンボル情報を拡張し、実行時に構造体、マクロをポイントカット可能

関連研究(2) • カーネルプロファイラ • LKST [畑崎 ’03] • 決められたイベントの箇所でログ出力可能 • KLASは関数呼び出し、構造体アクセスでログ出力可能 • カーネルコード変換 • KernInst [Ariel ’02] • Solaris版はジャンプ, Linux版はBPTでフックを実現 • カーネル内の任意の箇所にコード挿入可能 • バイナリの情報のみ使用可能 • KLASはソースレベルの情報で指定可能

まとめ • カーネル用アスペクト指向システムKLASの提案 • FreeBSD 5.2.1、gcc 3.3.4を改造して実装 • ソースコードを参照し、実行中のバイナリにフック埋め込み • コンパイラを改造し、シンボル情報を拡張 • 拡張したシンボル情報を用いてフック埋め込みアドレスを取得 • フックとしてBPTを使用 • 実験 • カーネルコンパイル時間が約2倍となることがわかった • フックの数に対して非線形に消費時間が増加することがわかった

今後の課題 • コンパイラ性能の改善 • バッファリングによるI/Oオーバーヘッドの軽減 • フックアドレス、アドバイスマップの改善 • データ構造の変更による所要オーダーの軽減 • フックをより正確な位置に挿入 • 現在は行単位でフックを挿入 • アスペクト間の依存関係の取り扱いの実現 • 存在しないデータをアクセスする危険性の除去

カーネルプロファイラに必要な機能 • 実行時に時間測定箇所を変更可能 • プロファイリングが進むと測定範囲を縮小 • 時間測定のコードを指定可能 • ログを取得するため • C言語に対応 • 多くのOSカーネルのコードはC言語で書かれる • 測定の影響を最小化 • 測定誤差を最小化 • 時間測定箇所を細密に指定可能 • 測定の精度を高めたい

実装の概要 OSカーネルソースコードアスペクト（XML）アスペクトをコンパイル KLAS KLAS_gcc アスペクトローダシンボル情報コンパイルアドレスリゾルバシンボル情報抽出 OSカーネル (FreeBSD) フック挿入コンパイル済みアスペクト

KLAS_gccの実装 • gcc 3.3.4を改造 • 出力するシンボル情報を拡張 • 構造体メンバアクセスのファイル名、行を出力 1.ハッシュ表に構造体名、IDを保存ハッシュ表 ip_output(…) { struct mbuf *m0; … m0->m_pkthdr … } 2.IDをキーにして構造体名を取得 3.ファイル名、行番号、構造体名、メンバ名を出力シンボル情報 /usr/…/ip_output.c:879:m0.m_pkthdr
