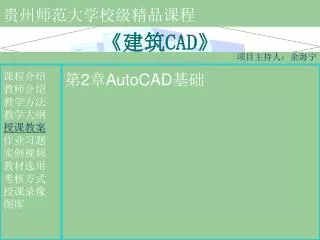

贵州师范大学校级精品课程 《建筑CAD》 项目主持人：余海宁 课程介绍 教师介绍 教学方法 教学大纲 授课教案 作业习题 实例视频 教材选用 考核方式 授课录像 图库 第2章AutoCAD基础
第2章AutoCAD基础 • 2.1 程序与文件 • 2.2 基本文件操作 • 2.3 AutoCAD工作界面 • 2.4 最基本的操作命令 • 2.5 鼠标的正确操作
2.1 程序与文件 位图——如果把图形划分为一张网格，然后对网格中的每一小网格进行单独描述，采用这种方式处理的图形称为位图（又称光栅图或像素图）。在计算机图形技术中，常把图形网格的多少称为图形的分辨率。 矢量图——是把图形分为图形对象进行描述的。矢量图的优点是图形占用内存的空间和存贮空间较小；图形精度高，图形在放大或缩小时不变形。
2.2 基本文件操作 2.2.1启动和退出程序 2.2.2新建文件 2.2.3打开文件 2.2.4保存和另存为
2.3 AutoCAD工作界面 标题栏 菜单栏 工具栏 工具选项板 工作区 命令窗口 状态栏
2.4 最基本的操作命令 • 2.4.1创建基本的几何图形 • 2.4.2连续、撤销和终止操作 • 2.4.3视图缩放 • 2.4.4删除图形
2.4.1创建基本的几何图形 • Line • Circle • Rectangle
2.4.2连续、撤销和终止操作 • 连续操作：当需要重复执行上一条操作命令时，只需按一次回车键（Enter）。 • 撤销操作（Undo）：在完成某一项操作以后，如果希望将该步操作取消，命令行输入U后，将上一步操作撤销。标准工具栏的工具按钮（Undo），也可以启动Undo命令。撤销操作是在命令结束之后进行的操作。 • 终止命令执行：如在命令执行过程当中就需要终止该命令的执行，按键盘左上角的Esc键即可。
2.4.3视图缩放 由于工作区大小的限制，需要频繁地放大或缩小视图，以清楚地显示图形的各个部分。 在命令行输入：Z，回车，输入A，可以看全图。 透明命令就是在运行某一命令的过程中，在命令行中输入并执行的其他命令。 要以透明方式使用命令，应在输入命令之前输入单引号“’”。
2.4.4删除图形 • 在命令行输入E，回车，可以删除所选择的图形。 • 点选：光标变成一个小拾取框。将拾取框移动到需要删除的图形对象上单击，该对象变虚，表示已经被选中。 • 左窗选方式：只有全部位于矩形窗口内的图形对象才会被选中和删除。 • 右窗选方式：无论是全部位于矩形窗口中的图形，还是部分位于矩形窗口中的图形都将被选中和删除。
2.5 鼠标的正确操作 鼠标操作： • 指向自动显示图标名称 • 单击左键：（1）、选择目标。（2）、确定十字光标在绘图区的位置。（3）、移动绘图区的水平、垂直滚动条。（4）、单击工具按钮，执行相应的命令。（5）、单击对话框中的命令按钮，执行命令。 • 单击右键：（1）、定制或关闭工具栏时，弹出快捷菜单。（2）、在选择目标后，单击右键的作用就是弹出与所选择目标操作相关的快捷菜单。（3）、在执行命令过程中（如执行Line命令），单击右键表示确认命令行输入。（4）、在绘图区内任一处单击右键，弹出快捷菜单，重复执行上一次操作。（5）、在命令窗口任一处单击右键，弹出快捷菜单，选择某一类选项功能的集合。（6）、在状态栏单击右键，进行设置。（7）、在选择目标后，如执行Offset命令过程中，单击右键的作用就是结束目标选择。 • 拖动
小结： 1、AutoCAD图形文件的后缀名是.dwg。 2、在AutoCAD的工作界面中，最为重要的是工具栏和命令窗口的使用。 3、连续操作、撤销操作、终止操作、视图缩放、选择图形对象，是AutoCAD中最常用的命令。 4、AutoCAD命令有4种基本的输入方法： （1）命令按钮法 （2）下拉菜单法 （3）键盘键入法 （4）重复执行命令法
