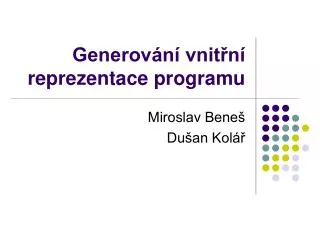

  1. Generování vnitřní reprezentace programu Miroslav Beneš Dušan Kolář

  2. Možnosti překladu • Interpretace • Okamžité provádění programu • Překlad do instrukcí procesoru • Závislost na konkrétním typu procesoru • Překlad do vnitřní reprezentace • Následuje interpretace nebo překlad do instrukcí procesoru Vnitřní reprezentace programu

  3. Výhody překladu do vnitřní reprezentace • Strukturalizace překladače • Mnohem jednodušší přenos na více typů procesorů • Možnost optimalizace na úrovni vnitřní reprezentace • strojově nezávislé metody Vnitřní reprezentace programu

  4. Formáty vnitřní reprezentace programu • Grafová reprezentace • Zásobníkový kód • Tříadresový kód Vnitřní reprezentace programu

  5. Grafová reprezentace • Abstraktní syntaktický strom (AST)a:=b*(-c)+b*(-c) assign Uzly - operátory Listy - operandy a + * * b uminus b uminus c c Vnitřní reprezentace programu

  6. Grafová reprezentace • DAG (Directed Acyclic Graph)a:=b*(-c)+b*(-c) assign Společné podvýrazy jako sdílené uzly Používá se pro optimalizaci a + * b uminus c Vnitřní reprezentace programu

  7. Příklad var n,f: Integer;begin read n; f:=1; while n>1 do begin f:=f*n; n:=n-1 end; write f,”\n”end. Vnitřní reprezentace programu

  8. Grafová reprezentace seq read := while write n f 1 > seq f \n n 1 := := f * n - f n n 1 Vnitřní reprezentace programu

  9. Zásobníkový kód • Postfixová notace a b c uminus * b c uminus * + assign • výsledek průchodu AST nebo DAG typu post-order • uzel následuje bezprostředně za svými následníky • žádný formální rozdíl mezi operandy a operátory Vnitřní reprezentace programu

  10. Zásobníkový kód • Virtuální zásobníkový procesor load b (b) vrchol zás. vpravoload c (b) (c)inv (b) (-c)mul(b*-c)load b (b*-c)(b)load c (b*-c)(b)(c)inv (b*-c)(b)(-c)mul (b*-c)(b*-c)add(b*-c+b*-c)store a Vnitřní reprezentace programu

  11. Zásobníkový kód • Virtuální zásobníkový procesor • virtuální počítač s pamětí a zásobníkem • P-kód (Wirth) • přenositelný mezikód pro Pascal • specializované procesory • Java Virtual Machine • MSIL – Microsoft Intermediate Language(.NET – C#, C++, VB, …) Vnitřní reprezentace programu

  12. Příklad - JVM public class Priklad { public static void main(String[] args) { int x = 1; System.out.println(x + 2); } } Vnitřní reprezentace programu

  13. Příklad - JVM 0:iconst_1 1:istore_1 2:getstatic#2;//java/lang/System.out 5:iload_1 6:iconst_2 7:iadd 8:invokevirtual#3;//java/io/PrintStream.println 11:return Vnitřní reprezentace programu

  14. Příklad - MSIL using System; public class Priklad { public static void Main(string[] args) { int x = 1; Console.WriteLine(x + 2); } } Vnitřní reprezentace programu

  15. Příklad - MSIL .method public static void Main(string[] args) { .entrypoint .maxstack 2 .locals init (int32 V_0) ldc.i4.1 stloc.0 ldloc.0 ldc.i4.2 add call void System.Console::WriteLine(int32) ret } Vnitřní reprezentace programu

  16. Tříadresový kód • x := y opz • x - (dočasná) proměnná • y,z - (dočasné) proměnné, konstanty • Operandy nemohou být výrazy • rozklad na primitivní výrazy s dočasnými proměnnými • Explicitníodkazy na operandy • možnost přesouvání příkazů při optimalizaci Vnitřní reprezentace programu

  17. Příklad1 a:=b*(-c)+b*(-c) t1:=-c t1:=-c t2:=b*t1 t2:=b*t1 t3:=-c t5:=t2+t2 t4:=b*t3 a :=t5 t5:=t2+t4 a :=t5 Strom DAG • dočasné proměnné = vnitřníuzly stromu (DAG) Vnitřní reprezentace programu

  18. Příklad 2 var n,f:integer; begin 1: read nread n; 2: f:=1 f:=1; 3: if n<=1 goto 7 while n>1 do begin 4: f:=f*nf:=f*n; n:=n-15: n:=n-1 end; 6: goto 3 write f,"\n" 7: write fend. 8: write "\n" Vnitřní reprezentace programu

  19. Příkazy tříadresového kódu • x := y op z op – binární operátor • x := op y op - unární operátor(-, not, typová konverze, …) • x := y • goto L nepodmíněný skok • if x relop y goto L podmíněný skok Vnitřní reprezentace programu

  20. Příkazy tříadresového kódu • param x1… param xnvolání podprogramucall p,n p(x1,…,xn) • return y návrat z podprogramu Vnitřní reprezentace programu

  21. Příkazy tříadresového kódu • x := y[j]x[j] := y indexování • x := &y reference (získání adresy) • x := *y*x := y dereference ukazatele Vnitřní reprezentace programu

  22. Čtveřice op arg1 arg2 výsledek (0) uminus c t1(1) * b t1 t2(2) uminus c t3(3) * b t3 t4(4) + t2 t4 t5(5) := t5 a a:=b*(-c)+b*(-c) Vnitřní reprezentace programu

  23. Příklad – překlad výrazů • Atributy • id.name – jméno identifikátoru • E.place – jméno proměnné obsahujícíhodnotu E • Pomocné funkce • newtemp – vytvoří novou proměnnou • lookup – vyhledá proměnnou v tabulce • emit – generuje instrukci • error – hlášení chyby Vnitřní reprezentace programu

  24. Příklad – překlad výrazů • S -> id := E { p = lookup(id.name); if( p != null ) emit(p,‘:=’,E.place); else error(); } • E -> E1 + E2 { E.place = newtemp(); emit(E.place,‘:=’, E1.place,’+’,E2.place);} • E -> E1 * E2 { E.place := newtemp(); emit(E.place,‘:=’, E1.place,’*’,E2.place);} Vnitřní reprezentace programu

  25. Příklad – překlad výrazů • E -> - E1{ E.place = newtemp(); emit(E.place,‘:=’, ‘uminus’,E1.place);} • E -> (E1) { E.place = E1.place; } • E -> id { p := lookup(id.name); if( p != null ) E.place := p; else error(); } Vnitřní reprezentace programu

  26. Přístup k prvkům pole • array [low..high] of T • prvek a[j] leží na adrese: • base+(j-low)*w = j*w+(base-low*w) =konstanta! low low+1 w=sizeof(T) high base Vnitřní reprezentace programu

  27. Přístup k prvkům pole base low2 high2 • a[j1,j2] • base+((j1-low1)*n2+j2-low2)*w =>((j1*n2)+j2)*w+(base-((low1*n2)+low2)*w) =konstanta! low1 n2 := high2-low2+1 high1 Vnitřní reprezentace programu

  28. Přístup k prvkům pole • Obecně: a[j1, … , jk] • addresa: • (…(j1n2+j2)n3+j3)…)nk+jk)*w + base-(…(low1n2+low2)n3+low3)…)nk+lowk)*w mapovací funkce • nj = highj-lowj+1 Vnitřní reprezentace programu

  29. Překlad výrazů s indexy • S -> L := E • E -> E1 + E2| (E1) | L • L -> Elst ] | id • Elst -> Elst1 , E | id [ E Vnitřní reprezentace programu

  30. L.offset index (null=bez indexu) L.place proměnná E.place proměnná s hodnotou id.place Elst.array popis pole Elst.ndim počet rozměrů Elst.place proměnná obsahující index Překlad výrazů s indexy Vnitřní reprezentace programu

  31. Překlad výrazů s indexy • const(Elst.array) • konstantní část mapovací funkce • width(Elst.array) • velikost prvku pole • limit(Elst.array,m) • počet prvků v m-té dimenzi Vnitřní reprezentace programu

  32. Překlad výrazů s indexy • S -> L := E{ if( L.offset==null ) /* bez indexu */ emit(L.place,‘:=’,E.place); else emit(L.place,‘[’,L.offset,‘]’, ‘:=’,E.place); } • E -> E1 + E2{ E.place = newtemp(); emit(E.place,‘:=’,E1.place, ‘+’,E2.place); } Vnitřní reprezentace programu

  33. Překlad výrazů s indexy • E -> (E1){ E.place = E1.place } • E -> L{ if( L.offset==null ) /* bez indexu */ E.place = L.place; else { E.place = newtemp(); emit(E.place,‘:=’,L.place, ‘[’,L.offset,‘]’) }} Vnitřní reprezentace programu

  34. Překlad výrazů s indexy • L -> Elst ]{ L.place = newtemp(); L.offset = newtemp(); emit(L.place,‘:=’,const(Elst.array)); emit(L.offset,‘:=’,Elst.place,‘*’, width(Elst.array)); } • L -> id{ L.place = id.place; L.offset = null; } Vnitřní reprezentace programu

  35. Překlad výrazů s indexy • Elst -> Elst1 , E{ t = newtemp(); m = Elst1.ndim+1; emit(t,‘:=’,Elst1.place,‘*’, limit(Elst1.array,m)); emit(t,‘:=’,t,‘+’,E.place); Elst.array = Elst1.array; Elst.place = t; Elst.ndim = m;} Vnitřní reprezentace programu

  36. Překlad výrazů s indexy • Elst -> id [ E{ Elst.array = id.place; Elst.place = E.place; Elst.ndim = 1;} Vnitřní reprezentace programu

  37. Příklad • A: array [1..10,1..20] of integer; • sizeof(integer) = 4 • n1 = 10n2 = 20w = 4 • x := A[y,z] Vnitřní reprezentace programu

  38. Příklad x := A[y, z] t1 := y*20t2 := t1+zt3 := c /* konstanta c = &A-84 */t4 := 4*t2(1*20+1)*4=84t5 := t3[t4]x := t5 Vnitřní reprezentace programu

  39. Překlad logických výrazů • E -> E or E | E and E | (E) | not E | id relop id | true | false Vnitřní reprezentace programu

  40. Překlad logických výrazů • Reprezentace logických hodnot celými čísly: true=1, false=0 • a or b and not cx<y1: t1 := not c 1: if x<y goto 42: t2 := b and t1 2: t1 := 03: t3 := a or t2 3: goto 54: … 4: t1 := 1 5: … Vnitřní reprezentace programu

  41. Překlad logických výrazů • Zkrácené vyhodnocení • reprezentace logických hodnot tokem řízení (pozicí v programu) a<b or c<d and e<fif a<b goto Ltrue goto L1L1: if c<d goto L2 goto LfalseL2: if e<f goto Ltrue goto Lfalse Vnitřní reprezentace programu

  42. Překlad řídicích příkazů • Instrukce zásobníkového kódu: • LBL L – definice návěští L pro skok • JMP L – nepodmíněný skok na návěští L • FJP L - podmíněný skok na návěští L, pokud je na vrcholu zásobníku False výstupní symboly překladové gramatiky - {LBL} • Pomocné funkce: • getLbl() – vygeneruje nové číslo návěští zanoření příkazů – nelze použít konstanty! Vnitřní reprezentace programu

  43. Překlad příkazu IF • S -> if ( E ) S • <E> • FJP L1 • <S> • LBL L1 • S -> if ( E ) {FJP} S {LBL} FJP.l = LBL.l = getLbl(); E FJP L1 S LBL L1 Vnitřní reprezentace programu

  44. Překlad příkazu IF • S -> if ( E ) S1else S2 S -> X {LBL} LBL.l = X.l S -> X {JMP} {LBL1}else S {LBL2}JMP.l = LBL2.l = getLbl();LBL1.l = X.l X -> if (E) {FJP} S FJP.l = getLbl() E FJP L1 S1 JMP L2 L1: S1 L2: Vnitřní reprezentace programu

  45. Překlad příkazu WHILE • S -> while ( E ) S • LBL L1 • <E> • FJP L2 • <S> • JMP L1 • LBL L2 L1: E FJP L2 S JMP L1 L2: Vnitřní reprezentace programu

  46. Překlad příkazu WHILE • S -> {LBL1} while ( E ) {FJP2} S {JMP1} {LBL2} LBL1.l = JMP1.l = getLbl(); LBL2.l = FJP.l = getLbl(); • S -> break/continue ; • S.blab – dědičný atribut, návěští pro break • S.clab – dědičný atribut, návěští pro continue • while musí zajistit předání návěští • speciální hodnota návěští – poznáme, že nejsme uvnitř cyklu, break/continue může hlásit chybu Vnitřní reprezentace programu
