노트북(하드디스크) 도난/분실/긴급상황을 대비한 하드웨어 암호화 솔루션 • ㈜ 블루베리

목 차 • [Hiddn]의 필요성. • 하드디스크 암호화 종류 및 장단점. • [Hiddn]기능 및 특장점. • [Hiddn]제품 소개. • [Hiddn] Reference & Market.

[Hiddn] 의 필요성 • 중요 데이터 유출/분실 • US DoD요청 & CWID 검증 • 해결책은 ? • 보안 인증 • 특허

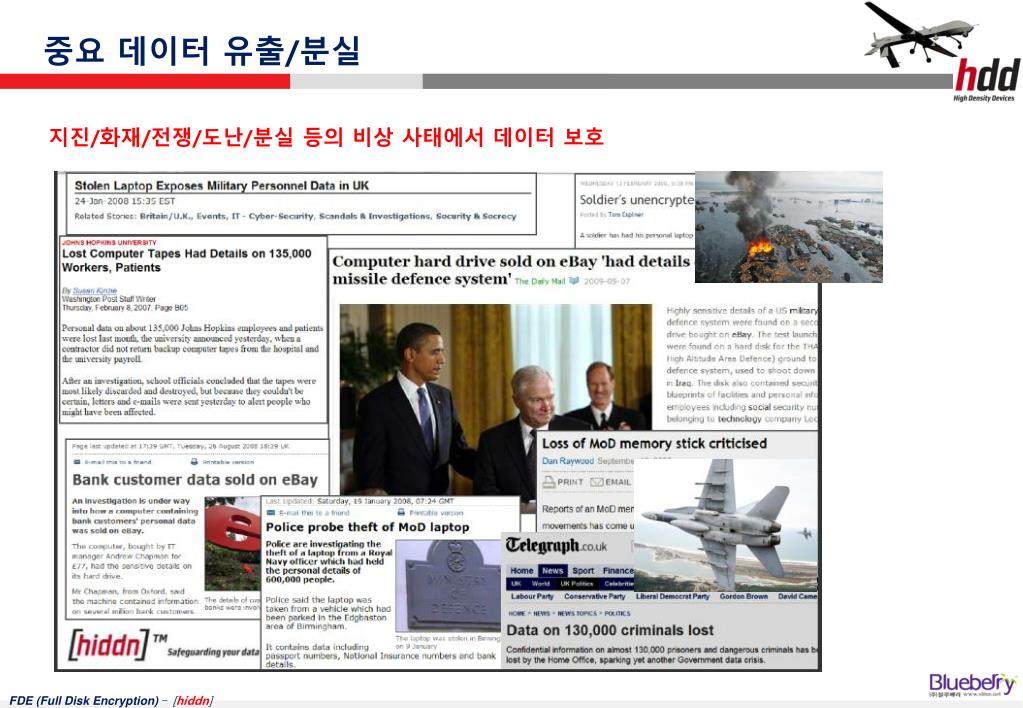

중요 데이터 유출/분실 지진/화재/전쟁/도난/분실 등의 비상 사태에서 데이터 보호

US DoD요청 & CWID 검증 • 미 국방부 요구 조건 및 기술 개발(군사용). • Coalition Worrier Interoperability Demonstration, June 2008(연합군 상호 운영성 시험) • 두 가지 가상 시나리오: • 기밀 문서를 담고 있는 노트북컴퓨터가 적의 수중에 넘어 갔다. • 기밀 문서를 담고 있는 USB디스크가 적의 수중에 넘어 갔다 • 여섯 개소의 기지에서 On-Site 실전 테스트 진행 • 미국(NORTHCOM, Dahlgren, SPAWAR), 캐나다, 독일 (EUCOM) “Stable, simple, deployable.” “Extremely reliable and predictable.” “Simple technology that anyone could understand and use.” “This is a quality product.”

해결책은 ? • 하드디스크 전체를 완벽하게 암호화 한다.(Full Disk Encryption) • 디스크나 장착된 시스템에서 암호를 해제할 수 있는 키 정보를 추출해 내는 것을 철저히 막는다. • 고도의 전문 기술 및 시설로도 입수한 디스크의 내용을 해독해 낼 수 없도록 하는 완벽한 암호화 방법이 필요하다.

보안 인증 CC 4+ Level 3 Restricted Begrenset

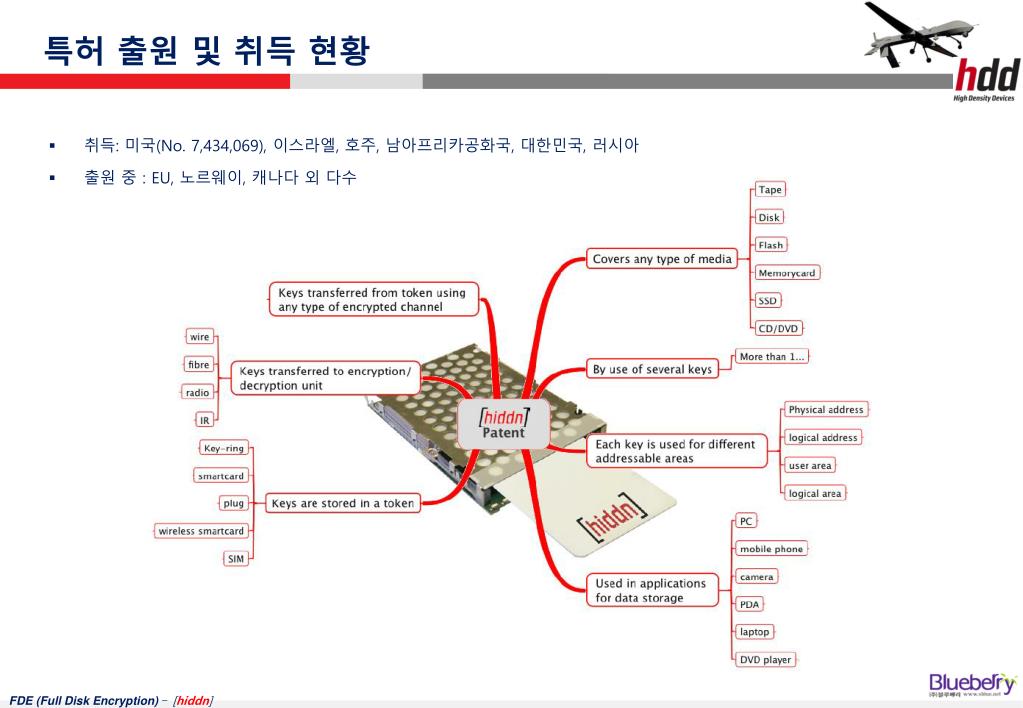

특허 출원 및 취득 현황 • 취득: 미국(No. 7,434,069), 이스라엘, 호주, 남아프리카공화국, 대한민국, 러시아 • 출원 중 : EU, 노르웨이, 캐나다 외 다수

[Hiddn] 하드디스크 암호화의 종류 및 장단점 • Softwae Encryption [취약] • Hybrid Encryption [취약] • Hardware Encryption [완벽] • Multi Users & Partitions • Normal mode & Forensic User case

Software Encryption • 암호화 소프트웨어의 정의 • “파일, 이-메일 메시지, 컴퓨터 네트워크를 통해 전송되는 패킷의 형태 등으로 존재하는 데이터를 암호화/복호화 하는 것이 주된 역할인 소프트웨어”로 정의 되며 복잡하고 다양한 제품이 있읍니다. • 암호화 소프트웨어의 근본 적인 취약점 • “Lest we remember : Cold Boot Attacks on Encryption Keys” (By Princeton researchers in 2008) 보고서에 의하면: • 암호화 소프트웨어는 정보의 암호화에 사용된 키를 컴퓨터가 켜져 있는 동안 메모리에 저장한다. • 컴퓨터가 대기상태(Sleep)로 전이되면 이 암호화-키는 메모리 파일로 이동한다 • 메모리 모듈은 전원을 끄거나 심지어는 마더보드에서 제거해도 수초에서 수분까지 데이터를 유지하고 있을 수 있다. • 위의 상황에서 공격자는 다양한 방법으로 메모리에 저장된 암호-키를 얻을 수 있으며, 이는 소프트웨어를 통한 암호화가 윈도우의 패스워드 만큼이나 취약할 수 있다는 것을 의미 한다. • 암호화 소프트웨어 기타 문제점 • CPU 사용률 증가, 패치 & 업데이트, 사용자 무관심, 구성 문제, Brute Force Attack(많은 수의 암호화 소프트웨어들은 암호-키를 만드는데 사용자가 입력한 패스워드를 기반으로 하는 경우가 많은데, 이는 사용된 패스워드 보다 결코 더 안전할 수 없다.) • 결론 • 소프트웨어적인 암호화 방식은 하드웨어적인 방식이 일반화 될 때 까지만 한시적으로만 사용될 매우 취약한 암호화 방식이며, 업계에서는 5년 이내에 더 이상 사용되지 않을 방식으로 간주하고 있음.

Hybrid Encryption • Hybrid Encryption 방식 “하드디스크에 실시간으로 암호화/복호화가 가능한 Chip을 미리 내장하고 인증 메커니즘에 따라 이 기능이 동작을 시작할 수 있도록 해 주는 암호화 방식” Encryption Software 방식의 취약점을 보완하고 높은 CPU사용률 등의 문제를 해결하기 위해, 암호화 소프트웨어 업체와 디스크 제조업체들이 협의해서 만들어낸 방식이다. 하지만 이 방식이 Encryption Software 방식의 약점을 모두 해결할 수 있는 것은 아니다. • Hybrid Encryption 방식의 취약점 “하드디스크 드라이브에 있는 암호화-키를 활성화 하기 위해 패스워드를 요구하게 되는데, 이럴 경우 Princeton Report에서 언급된 것 처럼 암호화 모듈이 내장된 하드디스크는 그 것을 보호하기 위한 패스워드 보다 더 안전할 수가 없다.” • Hybrid Encryption 방식의 취약점 사례 Microsoft BitLocker, Apple FileVault, Open Source Program TrueCrypt와 dm-crypt 등은 암호 무력확 가능함 암호화가 내장된 USB메모리 스틱 제품들도 패스워드를 키 생성에 사용하므로 해킹에 취약함. (Kingston Data Traveler BlackBox, SanDisk Cruzer Enterprise FIPS Edition, Verbatim Corporate Secure FIPS Edition등이 있다.) • 결론 하이브리드 방식이 초기 구매 비용 저렴하나 데이터와 암호화-키를 모두 100% 보호할 수 없고 복잡/불편함.

Hardware Encryption • Hardware Encryption 방식 • “암호화-키가 암호화를 수행하는 Chip 내에서만 사용되고 Chip 밖에서는 절대로 사용되지 않게 함으로써 데이터에 대한 해킹의 위협을 완벽하게 제거할 수 있게 해 준다. 암호화-키를 훔치는 방법은 실리콘-칩을 물리적으로 부수는 방법 외에는 없다” 이 방식에서 암호화-키는 보통 스마트카드 등의 분리된 하드웨어토큰에 저장된다. • Hardware Encryption 방식 장점 • Password나 Key가 메모리에 남는 경우가 없으므로 메모리에 있는 정보가 노출될 가능성이 없다. • 가장 끈질긴 해커로부터도 데이터를 보호할 수 있는 확실히 신뢰성 있는 방법이며, 법적인 데이터 보호 규정에 부합 됨. • H/W 방식의 Full Disk Encryption은 한번 구현되면, 사용자의 행동에 의존하지 않으므로 문제가 발생할 가능성이 없다. • 단기적으로는 초기구매비용이 발생하지만 소프트웨어적인 방식에 비해 간단하므로 전체 비용을 절감 합니다. • 하드웨어 방식은 사용자 교육/별도의 서버/OS의 업그레이드에 비용 불필요 • 결론 • 하드웨어 방식은 TCO 측면에서 저렴하고 적용이 쉬운 방법이며, 컴퓨터의 분실 및 도난에 따른 데이터 절취 손실을 획기적으로 절감해 준다. Encryption Hardware를 적절한 위치에 장착하고 키 관리정책을 적절히 수행한다면, 데이터 보호는 최적화 될 수 있다.

Multi Users & Partitions • Encryption Keys • 사용자 당 32개의 키를 지원. • 하드디스크의 주소를 참조, 중복되지 않고, 엑세스 레벨이 다르게 사용 가능. • Multiple Users case • 하나의 컴퓨터에서 • 3개의 파티션(파티션 1은 key 1, 파티션 2는 key 2, 파티션 3는 key 3 사용), • 3명의 사용자(Commander, 사용자 2, 사용자 3), • 3개의 Smart Card 사용 할 경우 • Commander • 스마트 카드에 3개의 암호화 키를 보유, 모든 파티션에 엑세스 가능. • 사용자 2 • 스마트 카드에 암호화 키 1 & 2 보유, 파티션 1 & 2에 엑세스, 파티션 3 엑세스 불가.(스마트 카드에 MBR 봉인) • 사용자 3 • 암호화 키 1 & 3 보유, 파티션 1 & 3에 엑세스, 파티션 2에 엑세스 불가 • Commander • 사용자 2 MBR • 사용자 3 Partition 2 Partition 1 Partition 3

Normal mode & Forensic User case • Normal Mode • 스마트 카드를 보유 했을 때, 모든 데이터는 암호화/복호화 처리 됨. • 암호화/복호화 과정은 사용자가 인지 하지 못함 • (실시간 처리, maximum data rate given by the ATA/ATAPI-6 specification 지원) • AES Key는 User key token에서 다운로드 되며, AES 암호화키는 TDEA 암호화 키로 보호 됨. • Forensic User case • 전체 하드디스크 범위를 포함하는 암호키를 가지지 못하므로, 비인가 사용자는 암호화 정책에 의해 읽고/쓰기 금지

[Hiddn]기능과 특장점 • 이중 암호화 & 이중 인증 • 하드웨어 암호화 엔진 • 주요 특장점 • 핵심 차별화 요소

이중 암호화 & 이중 인증 • Interface 간의 암호화 통신 – 168bit TDEA, AES 256비트를 암호화 • 암호화 엔진(데이터 암호화) – AES 256bit • PIN Code

하드웨어암호화 엔진 • 모든 컴퓨터/서버/제조사 의존성 없음. • 내장 및 외장 카드리더와 연동 가능, 무선 터미널 + 외부 안테나 • CPU 부하 없음. • No software involved(OS 의존성 없음) • Full ATA speed 제공 • 모든 사용자/파티션 암호화 제공 • Up to 32 different encryption keys per user • Keys stored in controlled environment and zeroized at power-off by validated mechanisms • Supports multiple clearance levels on the same drive • No Encryption keys stored on module after power off • Completely transparent use with no need for user intervention • 256 bits AES encryption / TDEA 168 bits Encryption • Certified by US certification authorities (NIST/NSA) & laboratories (SAIC/InfoGard) • Unparalleled user flexibility enforced by encryption key attributes • KMS allows Crypto Officer to set and change all the attributes and consequently enable all features and capabilities embedded within the [hiddn]™ Crypto Module • 모든 보안 요구에 대응 가능한 솔루션.

주요 특장점 • Robust • FIPS 140-2 Level 3 인증 (Federal Information Processing Standard Level3, 2006년) • CC EAL 4+ 인증 (Common Criteria Evaluation Assurance Level 4+, 2006년) • NATO Restricted 인증 (2008년), “NSM BEGRENSET” / “NATO RESTRICTED”용 데이터 처리에 사용 승인. • NSA(National Security Agency) 취약점 분석 테스트 통과 • 암호-키는 암호화된 링크를 통해 다운로드 됨 • The only FIPS Level 3 module for protection of data at rest on PCs • Flexible • 운영체제에 독립적임 • 사용자당 32개의 키 운영 가능 • 키 속성값을 통해 기능을 제어할 수 있음 • 한 드라이브에 대해 다중 허가 레벨 운영을 지원함 • Simple • 모든 암호화-키들은 물리적인 키-토큰에 보관됨 • 풀-ATA 속도로 투명하게 처리됨 • 기록되는 모든 데이터를 암호화 하며 액세스 되는 모든 데이터를 복호화 함. • 어떤 소프트웨어도 필요 없음 – OS에 독립적임.

차별화 요소 • 낮은 TCO – 라이선스, S/W 유지보수, 업그레이드 비용 없음 • 현재 시장에서 상용으로 구할 수 있는 암호화 기술 중 최고 보안 레벨 획득 제품 • 데이터를 안전하게 보호하기 위한, 사용자들의 요구를 충족하는 다양 기능/기술/제품 제공. • 보안 정보나 암호-키를 절대로 암호화 모듈이나 저장장치에 저장하지 않음 • (모든 것은 물리적으로 분리된 토큰에 저장됨.) • 암호입력과 같은 사용자 개입을 요구하지 않는 완벽한 하드웨어 방식의 암호화 • 보안성을 증대시키기 위해 이중(two-factor)인증 방식을 제공함. • Double Encrytions제공.

[Hiddn]제품 소개 • 다양한 사용 환경과 멀티 유저 지원 • Laptop • Desktop • USB • Crypto Adapter(CA) • ServerPack / Video on-the-fly Encryption • KMS

다양한 사용 환경과 멀티유저지원 • 1 User 사용 하기. • 컴퓨터(PC or 노트북)에 hiddn CA(USB 장치)를 연결 합니다. • LED가 노란색 상태 입니다. • 스마트카드를 삽입 하면, LED는 그린 상태로 됩니다. • USB Memory Stick을 CA에 연결 합니다. • 컴퓨터에서 사용 합니다. • 스마트카드 분실에 주의 하십시오. • 소프트웨어 설치 없음, 드라이버 설치 없음. • Multi User(Multi place) 사용 하기. • CA 단말기가 5EA + 스마트카드 5EA 이상 보유 한 경우 사용하기 입니다. • 그림처럼 CA 단말기와 스마트카드는 1SET씩 각기 다른 장소에 있읍니다. • 본사에서 극비 문서를 저장해서, USB 메모리 스틱만 지사로 보냅니다. • (USB 메모리 스틱만 배송 합니다) • 지사에서 보안 인가자는 배송된 USB 메모리 스틱을 연결 사용 합니다. • (CA와 Smartcard가 있는 장소에서 사용 가능 합니다. • 공용 스마트카드 암호는 제품 구매 시에 정책에 따라 발급 됩니다)

LapTop • 2.5” 폼-팩터, 모든 용량의 1.8” ZIF HDD, SSD 지원 • 사용중인 HDD 대체 – 완전한 FDE(Full Disk Encryption) 솔루션 • 스마트카드로 운영됨 – 내장 접촉식 혹은 무선기반 비-접촉식

DeskTop • 어떤 종류의 데스크-탑 PC에도 설치 가능 • 스마트카드 리더 및 암호화 모듈을 지원하는 PCI/PCI-e 카드 • 하나 혹은 두 개의 스마트 카드 리더 • 하나 혹은 두 개의 내부 SATA 디스크 연결 지원

USB • 인증 받은 [hiddn] 보안 모듈(Crypto Module)과 연동되어 작동 • 외장 저장장치에 대한 안전하고, 사용이 쉬운, 이동식 데이터 보호 • 내장 스마트카드 리더 • 2.5” IDE 드라이브 지원

Crypto Adapter(CA) • 모든 종류의 이동식 저장장치를 위한 FDE(Full-Disk Encryption) • 인증 받은 [hiddn] 보안 모듈(Crypto Module)과 연동되어 작동 • 이중 인증 – 비밀번호 입력을 위한 키-패드 • 더 큰 용량을 위한 2.5” 하드 드라이브 인클로우져 옵션(백업에 이상적임)

Serverpark/ Video on-the-fly Encryption • 서버에 저장된 데이터를 인증된 암호화를 통해 실시간으로 보호 한다. • 서버를 교체한 이후에도 데이터 보안 우려로 복잡한 폐기 과정을 거칠 필요가 없어진다. • [hiddn] KMS를 통한 중앙 집중적인 키 관리 • 전원이 차단 될 때 까지 혹은 일정 시간 동안 데이터를 암호화 하도록 UAV를 설정할 수 있다. • 감시 카메라가 녹화하는 데이터를 실시간으로 암호화해서 저장할 수 있도록 해 준다.

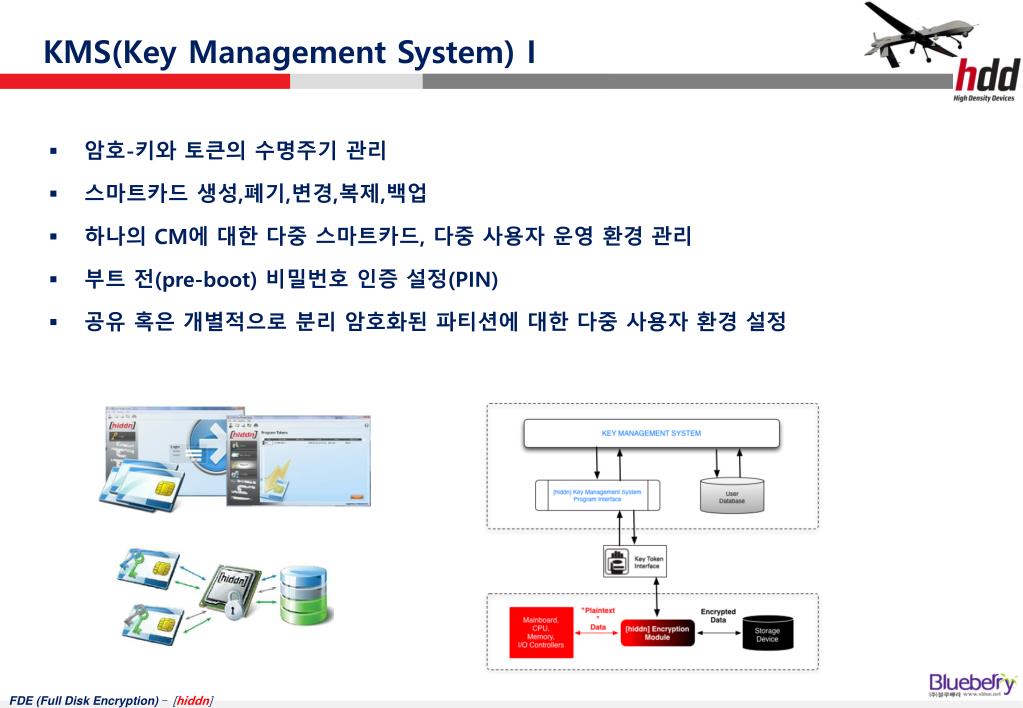

KMS(Key Management System) I • 암호-키와 토큰의 수명주기 관리 • 스마트카드 생성,폐기,변경,복제,백업 • 하나의 CM에 대한 다중 스마트카드, 다중 사용자 운영 환경 관리 • 부트 전(pre-boot) 비밀번호 인증 설정(PIN) • 공유 혹은 개별적으로 분리 암호화된 파티션에 대한 다중 사용자 환경 설정

KMS(Key Management System) II • 키 방향: To and From Disk Drive • 암호화/복호화 키를 다르게 가져갈 수 있다. • 이 기능은 on-the-fly 재 암호화를 가능하게 해 준다. • 사용자가 복호화 키만 가졌다면, 디스크에 쓰는 것은 불가능 하게 한다. (Forensic Mode) • 키 수명 (Life Time) • 키-토근(스마트카드 등)을 제거 했을 때, CM 내에 있는 암호화 키의 유효 수명을 분단위로 정함 • PC가 켜 있는 상태에서 키의 수명이 다하면, 암호화된 디스크는 더 이상 액세스 할 수 없다. • 범위는 0(즉시 액세스가 차단됨) 부터 FFFF (다음 리부트 까지 유효)까지 정할 수 있다. • 분리된 키 (Split Key)가 보안을 더 강화 • 암호 관리자는 키의 일부만 키-토큰에 존재하고 나머지는 [HiDDN]의 Crypto Module(CM)에 저장되도록 할 수 있다. • 키가 CM으로 다운로드 되는 과정에서 두 부분이 결합되어 유효한 키가 된다. • 서로 독립적으로 분리되어 있고, 각 부분은 단순 임의 숫자(Random Number)로 구성되어 있으므로 스마트카드를 분실할 경우에도 완전한 키 정보가 누출될 가능성은 없다는 것을 의미 한다.

제품 소개 용 도 구 성 품 비 고 LT 256GB SATA Smart Card 2EA LapTop LT 256GB SATA Smart Card w/RF 2EA LT Contactless Module for Selected PCs DT 1TB PCI/PCIe 1 / 2 Channel w/Reader bracket Smart Card 2EA DeskTop Server/ On-the-fly Video 특수 목적. Crypto Adapter with CM & Smard Cards USB & Smart Cards ETC

Products • KMS는 [HiDDN]과 함께 PC에 설치되는 소프트웨어 • Windows Vista 지원 • 키-에스크로, 관리,사용자,토큰구조관리 • 토큰 및 사용자 정보 관리 • 암호-키와 토큰의 수명주기 관리 • 스마트카드 생성,폐기,변경,복제,백업 • 한 CM에 대한 다중 스마트카드,다중 사용자 관리 • 부트-전 비밀번호 인증 설정 • 공유 혹은 개별로 암호화된 파티션에 대한 다중 사용자 환경 구성 • 모든 외장 저장장치에 대한 Full Disk 암호화 • 이중의 안전한 인증(PIN, Key) • 공인된 [HiDDN] CM과 연계 작동 • 어디에서나 데이터를 안전하게 지켜줍니다. • 특허기술로 공인된 Full Disk 암호화 • 기존 사용 중인 하드디스크 대체 • 이중의 안전한 인증 (PIN, Key) • 비 접촉식 키 토큰 지원 • 외장저장장치 데이터 보호 • 민감한 데이터를 쉽고 안전하게 이동 • 모든 키는 분리된 토큰에 저장됨 • 특허기술과 기관 인증된 하드웨어 방식의 암호화 • 향상된 보안을 위한 이중 인증 • 모든 데이터를 AES 256-비트 암호화로 보호 • 어떤 키도 본 장치나 미디어에 저장되지 않음 • 투명하고 사용자 친화적인 보안 • 모든 데이터를 안전하게 보호 • 이중 인증으로 향상된 보안 • 보안 백업을 위한 최대 두 개의 외장 저장장치 지원

[Hiddn] Reference & Market • 해외 레퍼런스 • Market(국내 시장)

해외 레퍼런스 • US Military • US Coastguard • EU Military

Market(국내 시장) • 금융 • 은행 • 증권사 • 사모펀드 등 • 관공서 / 국방 • 외교부 • 공보관실 등 • 기업 • 임원 • 연구소 • 비서실
