  1. Савадогоб, ПМ’06, приглашен, Берлин, сентябрь 2006 Мировой прогресс в использовании платины и ее сплавов в электрохимических энергетических устройствах О. Савадого Политехническая школа Монреаля, Канада osavadogo@polymtl.ca

  2. Савадого, Берлин, ПМ-2006б приглашен, сентябрь 2006 • ВВЕДЕНИЕ • II) МЕТАЛЛЫ ПЛАТИНОВОЙ ГРУППЫ (МПГ) В ТОПЛИВНЫХ ЭЛЕМЕНТАХ • III) ЗАКЛЮЧЕНИЕ

  3. Savadogo-Berlin, PEM’06 , Invited,. Berlin September 13, 2006 Рост населения Накопление отходов Дефицит энергоресурсов Ущерб, наносимый окружающей среде Вопросы материалов

  4. Savadogo, PEM’06 , Invited,. Berlin September 13,2006 • Результаты промышленной революции • Нанесение ущерба окружающей среде • - Исчерпание ископаемого топлива 370 350 Концентрация CO2 (ppmV) 330 310 290 • Использование альтернативного топлива - Водородная энергия, солнечная энергия и т.д. • Разработка систем чистой энергии - Отсутствие выброса CO2, SOx, NOx - Высокая энергетическая эффективность 270 1000 1200 1400 1600 1800 2000 Год Рис. Изменение концентрации CO2при промышленной революции Повышение концентрации CO2

  5. Savadogo- PEM’06 , Invited,. Berlin, September 13, 2006 • Настоящие и будущие проблемы использования энергии связаны с: • Наличием и стоимостью первичных источников; • Уровнем загрязнения при преобразовании этих источников в нужную энергию; • Типом и эффективностью устройств, используемых для такого преобразования; • Мы можем: • Разработать более эффективные системы преобразования энергии • Использовать менее загрязняющие первичные источники

  6. Savadogo-Berlin, PEM’06 , Invited,. Berlin September 13, 2006 • Причины поиска альтернативных подходов: • Потребность в ископаемом топливе для промышленных, а не энергетических целей; полимеры, новые композиционные материалы и т.д. • Потребность в более эффективных преобразователях энергии • (что приводит к значительной экономии энергии и меньшему загрязнению)

  7. Savadogo-PEM’06 , Invited,. Berlin September 13, 2006 Причины поиска альтернативных подходов

  8. Savadogo-PEM’06 , Invited,. Berlin September 13, 2006 Причины поиска альтернативных подходов: На примере Канады

  9. Savadogo- PEM’06 , Invited,. Berlin September 13, 2006 Для транспорта будущего в настоящее время конкурируют два основных типа устройств: -Двигатель внутреннего сгорания с теоретической эффективностью (для обычного двигателя) < 40% -Электрохимические двигатели (топливные элементы и/или батареи) с теоретической эффективностью > 80%

  10. Savadpgo, PEM’06 , Invited,. Berlin September 13, 2006 Источник:http://www.ecolane.co.uk/

  11. Savadogo- PEM’06, Invited, Berlin September 13, 2006 100 Комбинированный цикл «топливный элемент-тепловой двигатель» 80 Предел Карно, с 50 oC Температура выхлопных газов 60 Теоретическая эффективность / % Теоретическая эффективность водородных топливных элементов При нагреве до более высокой температуры 40 20 0 200 300 1000 1500 2000 Температура / K Сравнение теоретической эффективности двигателей внутреннего сгорания и электрохимических двигателей В случае комбинированного цикла, то в нем используется тепло, производимое топливными элементами. Их эффективность при получении электричества составляет 40-60% и может достигать 85-90% при комбинированном режиме «тепло-электричество», т.е. если также используется тепло, полученное при реакции ячеек.

  12. Anode : 2 H2 4H+ + 4e- Cathode : O2 + 4H+ + 4e- 2H2O Globale: 2 H2 + O2 2H2O Savadogo-Berlin, PEM’06 , Invited,. Berlin Septembre 13, 2006 Электрохимические энергетические устройства преобразовывают химическую энергию в электрическую с выделением тепла. В случае водородно-кислородных топливных элементов: H2 + ½ O2 H2O + энергия + тепло «Химическая реакция» - это электрохимическая реакция, затрагивающая перенос электронов на поверхность электрокатализатора (соответствующего электронного материала):

  13. Savadogo PEM’06 , Invited,. Berlin September 13, 2006 Окисление топлива (водорода) на соответствующем аноде (который не должен корродировать) Металл1 + H2 протоны + электроны +Металл1 И восстановление окислителя (кислорода) на соответствующем катоде (который также не должен корродировать) Металл2 + O2 + электроны+протоны вода + тепло +Металл2 Эти реакции связаны с получением энергии Для них нужны особые требования

  14. Savadogo-PEM’06 , Invited,. Berlin September 13, 2006 В случае батареи A + B  продукция + энергия+ тепло Zn + Cu2+ (в части Cu)  Zn2+ (в части Zn) Cu

  15. Savadogo-Berlin, PEM’06 , Invited,.September 13, 2006 INTRODUCTION Гроув:газовая гальваническая батарея in Phil. Mag., (III), 417(1842) Электролизатор Топливный элемент Электролит: серная кислота Катализатор: платина

  16. Savadogo- PEM’06, Invited, Berlin September 13, 2006 Важное замечание по третьему пункту доклада: для газовой электрохимической реакции нужна тройственная фазовая граница; Необходимо каталитическое действие вжидкости, газе и платинедля получения значительной поверхности зацепления Он разработал платинированную платину (платиновую чернь) для расширения границы, путем увеличения поверхности платины.

  17. Savadogo-PEM’06 , Invited,. Berlin September 13, 2006 Первый элемент для газовой цепи Гроува (1897) Электролизатор и топливный элемент Принцип H2/O2 PEMFC: 2003

  18. Savadogo- PEM’06 , Invited,. Berlin September 13, 2006 Работа при t0C. 60-90 -20 до 120 100-200 550-650 700-1000

  19. Savadogo, PEM’06 , Invited,. Berlin September 13, 2006

  20. Savadogo, PEM’06 , Invited,. Berlin September 13, 2006 •Принцип работы и компоненты ячеек H2/O2 PEFC 2 1 4 3 Анод: 2 H2 -------►4H+ + 4e- Катод: O2 + 4H+ + 4e- ------► 2H2O ------------------------------------------------ Итого : 2 H2 + O2 -----------► 2H2O Компоненты одной ячейки: (1) мембранный электродный узел; (2) прокладка; (3) Медная концевая пластина и (4) графитовая пластина.

  21. Savadogo, PEM’06 , Invited,. Berlin September 13, 2006 1) Топливные элементы AFC: Анод – никель, катод - NiO или Ag 2) Топливные элементы PAFC: Анод – Pt, катод – Pt 3) Топливные элементы MCFC: Анод - Ni +10% Cr, катод - NiO 4) Топливные элементы SOFC:Анод - Pt, либо смесь с Ni и ZrO2- Y2O3 (YSZ), что более предпочтительно, чем Pt, катод - Lax Sr1 - x MnO3 5) Топливные элементы «полимерный электролит»:анод – Pt, катод - Pt

  22. Savadogo-, PEM’06 , Invited,. Berlin September 13, 2006 Применение AFC: Стационарные устройства и электромобили (до 100kW ) PAFC: Стационарные устройства (100kW до нескольких MW) SOFC: стационарные устройства (от десятых kW до 100 MW) MCFC: стационарные устройства, 1MW. PEMFC: Электромобили и стационарные устройства (от нескольких до 100kW). PEMFC – наиболее разработанная система для электромобилей из-за плотной энергии и компактности.

  23. Savadogo, PEM’06 , Invited,. Berlin September 13, 2006

  24. Savadogo- PEM’06 , Invited,. Berlin September 13, 2006 Savadogo-

  25. Savadogo-, PEM’06 , Invited,. Berlin September 13, 2006

  26. Savadogo- PEM’06 , Invited,. Berlin September 13, 2006 max = 0.83; F = 0.95 иs = 0.60 max maxp maxpF maxpFs p 0.9 0.83 0.76 0.72 0.55 0.60 0.83 0.58 0.52 0.32

  27. < V V oc eq = h S I R W RT C h = ln S a nF C conc o Savadogo, PEM’06 , Invited,. Berlin September 13, 2006 Кислород! При работе PEFC (при ~0.6 V) с современными катализаторами на основе платины Катод:Потеря 400 mV при 500 mA.см-2 дляH2/ O2 Анод:Потеря>300 mV при 500 mA. Cm-2 для DMFC Потеря нескольких десятых mV дляH2/ O2

  28. Savadogo-PEM’06 , Invited,. Berlin September 13, 2006 • Эффективность: топливные элементыпо сравнению с КЛАССИЧЕСКИМИ ТЕПЛОВЫМИ ДВИГАТЕЛЯМИ • Практические системы топливных элементов:oвыше 50%, если: • max; p; F; s выявленные оптимизированные значения • Для теплового двигателя (~80%мирового производства энергии основаны на потреблении углеводорода в этом двигателе • - Ограничение цикла Карно; • По крайней мере 60% энергии теряется в виде отходов.

  29. Savadogo- PEM’06 , Invited,. Berlin September 13, 2006 Имеет смысл: - Глядя на уравнение эффективности с точки зрения экологии, имеет смысл рассматривать разработку технологии топливных элементов как интересную и важную задачу; Но это не просто: - Принцип действия топливного элемента был продемонстрирован еще в 1839 году; но до сих пор не налажено значительного массового производства; - и это не единственная проблема;

  30. Savadogo- PEM’06 , Invited,. Berlin September 13, 2006 Массовое производство ограничено: - Проблемами с материлами Мембранами катализаторами двухполюсными пластинами - Стоимостью технологии!!! (несколько сотен долларов за киловатт!!!) - Характеристики и надежность -Автоматизация -

  31. Savadogo-, PEM’06 , Invited,. Berlin September 13, 2006 • Компоненты одного элемента (2006): • -1 Мембранный электродный узел (МЭУ); • 2 электрода газовой диффузии • 2 катализаторных слоя • 1 полимерный электролит • - 1 прокладка • - 2 двухполюсные пластины • - 2 конечные пластины

  32. Savadogo,PEM’06 ,Invited,. Berlin September 13, 2006 Двухполюсная пластина Топливо МЭУ Слой газовой диффузии Анодный катализаторный слой Электролит МЭУ Катодный катализаторный слой Слой газовой диффузии Сепаратор с ребрами Воздух Единичный элемент Комплект Bipolar Plate

  33. МАТЕРИАЛЫ Каталитический слой (~50 mm) Диффузионный слой (~50 mm) Ткань из углеродного волокна (~360 mm) Электрод газовой диффузии Мембранно-электродный узел Мембрана (~25- 175 mm) Savadogo, PEM’06 , Invited,. Berlin September 13, 2006

  34. Savadogo, PEM’06 , Invited,. Berlin September 13, 2006 Топливный элемент с полимерным электролитом Катод Анод e- O2 H2 H2O Анодный катализатор H+ Катодный катализатор e- Pt Углерод Углерод Двухполюсная пластина Отлитаязановомембрана Двухполюснаяпластина Полимерныйэлектролит Отлитаязановомембрана

  35. Savadogo-PEM’06 , Invited,. Berlin September 13, 2006

  36. Savadogo, PEM’06 , Invited,. Berlin September 13, 2006

  37. Savadogo, PEM’06 , Invited,. Berlin September 13, 2006

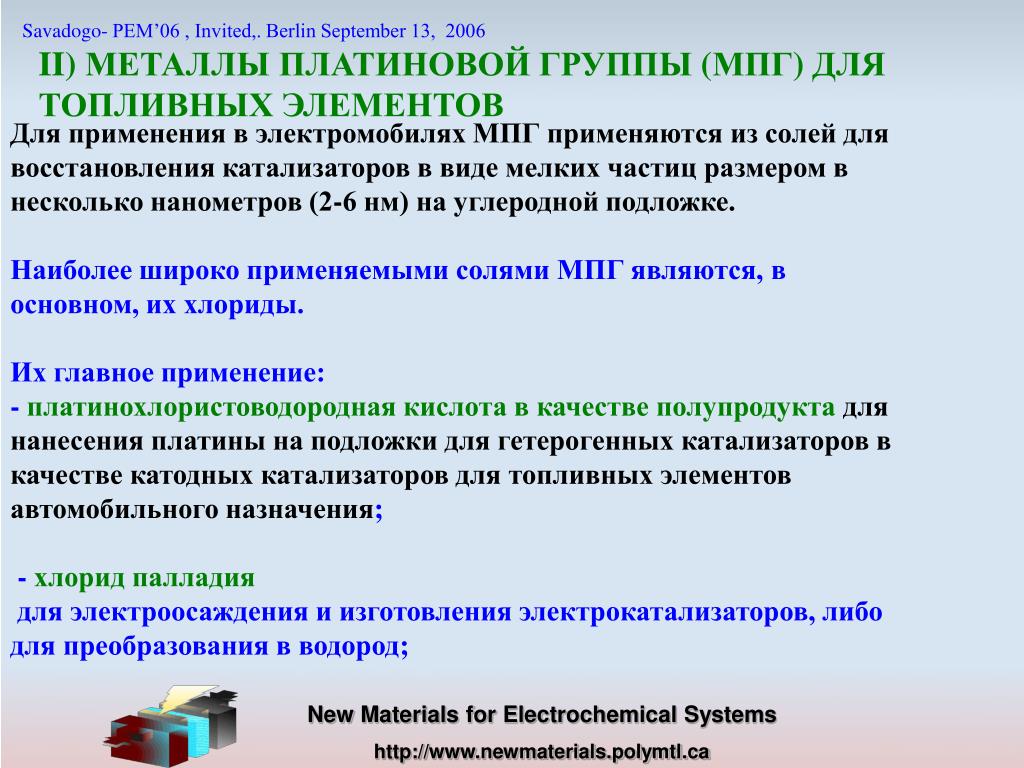

  38. Savadogo- PEM’06 , Invited,. Berlin September 13, 2006 II) МЕТАЛЛЫ ПЛАТИНОВОЙ ГРУППЫ (МПГ) ДЛЯ ТОПЛИВНЫХ ЭЛЕМЕНТОВ Для применения в электромобилях МПГ применяются из солей для восстановления катализаторов в виде мелких частиц размером в несколько нанометров (2-6 нм) на углеродной подложке. Наиболее широко применяемыми солями МПГ являются, в основном, их хлориды. Их главное применение: -платинохлористоводородная кислота в качестве полупродукта для нанесения платины на подложки для гетерогенных катализаторов в качестве катодных катализаторов для топливных элементов автомобильного назначения; - хлорид палладия для электроосаждения и изготовления электрокатализаторов, либо для преобразования в водород;

  39. Savadogo-PEM’06 , Invited,. Berlin September 13, 2006 • - Хлориды рутения для применения в автомобильных топливных элементах, в анодах, (с Pt) или в анодах (DSA) для хлор-щелочной отрасли; • -трихлорид родиядля электроосаждения и наполнения катализатора; • Хлориридиевая кислотадля электроосаждения, особенно для анодных покрытий (DSA) для хлорщелочного применения; • -тетроксид осмия – в электронной микроскопии;

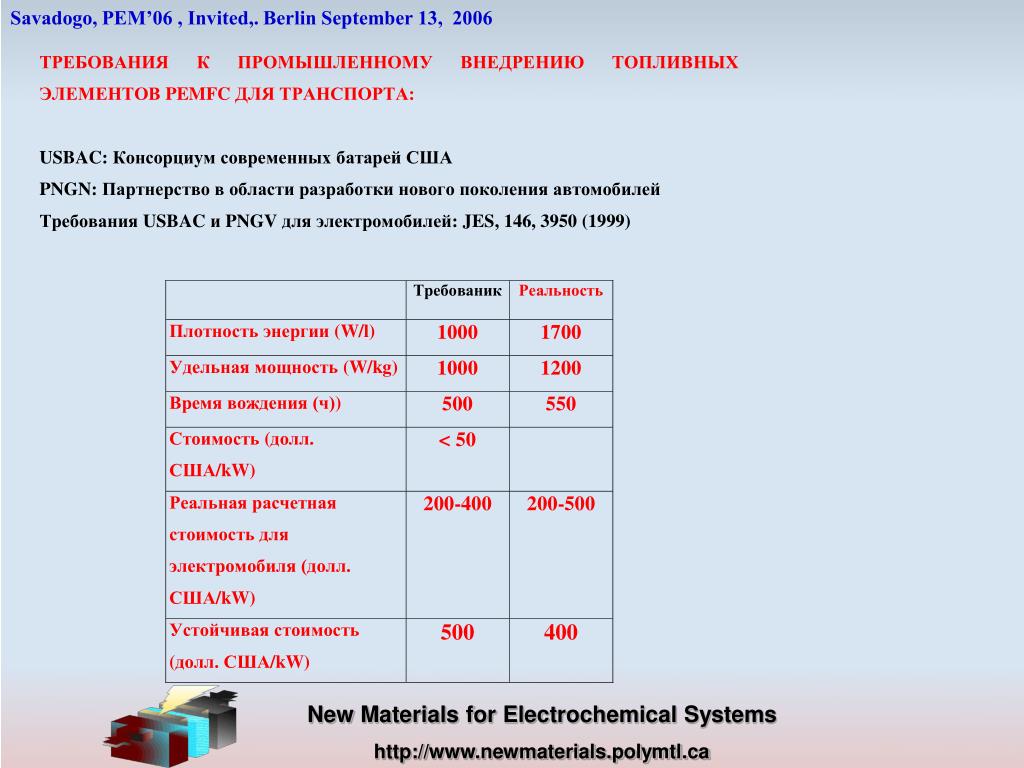

  40. Savadogo, PEM’06 , Invited,. Berlin September 13, 2006

  41. КАТАЛИЗАТОР ДЛЯ PEMFC Savadogo, PEM’06 , Invited,. Berlin September 13, Для элементов PEFC наиболее подходят катализаторы на основе платины, поскольку они наиболее активны в рабочих условия элементов PEMTC из-за: - восстановления O2; - окисления H2 Металлы платиновой группы необходимы при работе топливных элементов PEMFC в коррозийных средах (кислоты) Для нынешних автомобильных систем с применением элементов H2/O2 PEMFC (пиковая мощность - 0.7W.cм-2 (0.6 вольт, 1.2 A.cм-2). - на катоде используется платина с углеродной подложкой; - на аноде используется Pt-Ru с углеродной подложкой(обычно Ru используется в соотношении 2:1 Pt:Ru по весу). 2006

  42. Savadogo, PEM’06 , Invited,. Berlin September 13, 2006 Минимальное содержание Pt (сумма на аноде и катоде) в мембранном электродном узле (МЭУ) составляет 0,6 мг на см-2 Что в свою очередь составляет, по крайней мере, 0,86 (например, 0,9) г/kW-1 Перспективные модели предполагают, что: i) Уровень содержания Pt в комплекте буде впоследствии снижаться в МЭУ до 0,3-0.4 мг/cм-2; и даже до 0,2 мг/см-2в катализаторах с катодом из платинового сплава(Pt-Co, Pt-Cr)при двух-трехкратном повышении активности платиновой массы ii) Пиковая мощность должна повышаться за счет - усовершенствования катализаторов; - структуры каталитического слоя для повышения эффективности использования платины

  43. Savadogo- PEM’06 , Invited,. Berlin September 13, 2006 Катализаторы с Pt , Pd и Rh могут также потребоваться в реакторах для переработки топлива (Rh, Pt или Pd) или для того, чтобы сжигать неиспользованный (Pt) анодный реагент и использовать его в качестве тепла, подаваемого в реактор для переработки топлива. Принимая, что мощность комплекта составляет 75 kWe (что является максимумом для всего мира) для среднего автомобиля с топливными элементами в Северной Америке, плотность мощности платинового комплекта 0,2 гPt/kWбудет означать потребление 15 гPtна автомобиль. Но мы рассмотрим консервативный сценарий с 0,4гPt/kW, который означает потребление минимум 30 гPtна автомобиль = 1 тройская унция = 31, 04 гPtна автомобиль. Для сравнения, содержание платины в каталитических преобразователяхв современных автомобилях составляет 3-5 г на автомобиль.

  44. Savadogo-PEM’06 , Invited,. Berlin September 13, 2006 Прогнозируемый ежегодный рост потребности в автотранспорте в мире и наилучший сценарий внедрения автомобилей с топливными элементами: из справочника по топливным элементам за 2003 год, изд-во J. Willy and Sons

  45. Savadogo-PEM’06 , Invited,. Berlin September 13, 2006 Прогноз по снижению содержания МПГ на один автомобиль

  46. Savadogo- PEM’06 , Invited,. Berlin September 13, 2006 Прогнозируемые величины по МПГ на сценарий 2015 года для автомобилей с топливными элементами при рынке 500 000 в год (~10% от общего рынка автомобилей в год) Это является заменой автомобилям с двигателями внутреннего сгорания, оборудованными системами контроля выбросов, содержащими МПГ; в этом случае цифры в таблице могут варьироваться. Общая сумма – порядка 50000-100000 унций МПГ, главным образом – Pt.

  47. Savadogo-PEM’06 , Invited, Berlin September 13, 2006 Еслиплотность мощности платинового комплекта снизить до 0,2 гPt/киловатт, то это будет означать потребление 15 гPt в одном автомобиле. Сценарий рассматривает: - производство 10 млн. автомобилей в год к 2025 году, что приведет к потреблению 150 тонн Pt в год; - все эти автомобили будут заправляться чистым водородом; крайне ограничится использование менее значимых металлов платиновой группы – до почти пренебрежимо малых количеств. Если нынешний уровень добычи платины составляет 170 т/год, то выпуск 10 млн. автомобилей с топливными элементами станет возможным лишь при значительном увеличении добычи платины.

  48. Savadogo-, Invited, Berlin September 13 2006 Нужны новые электрокатализаторы с МПГ. Катоды со сплавами на основе палладия • Мы представляем эти сплавы для реакции восстановления кислорода (РВК) в кислой среде: • В качестве альтернативных катодов для протонообменных мембранных топливных элементов (ПОМТЭ); • В качестве приемлемых катодов для прямого применения в спиртовых ПОМТЭ; • i) O. Savadogo, K. Lee, S. Mitsushima, N. Kamiya, and K. I. Ota, Journal of New Materials for Electrochemical Systems 7: 77 (2004)., • ii) O. Savadogo, K. Lee, K. Oishi, S. Mitsushima, N. Kamiya, and K.-I. Ota, Electrochemistry Communications:vol. 6, number 1, 105–109, (2004). • iii) Japanese Patent, JAPAN, filled on October 30, 2003( application number: 2003-370811), published on May 26, 2005 (publication number : 2005-135752) • iv) K. Lee, O. Savadogo et al. J. Electrochem. Soc. 153, number1, A20-A24, 2006 • V) O. Savadogo and F. J. Rodríguez Varela, 2 papers In ``Electrochemical Transactions Proceeedings’’, JES, T. Fuller, Editor, 2006

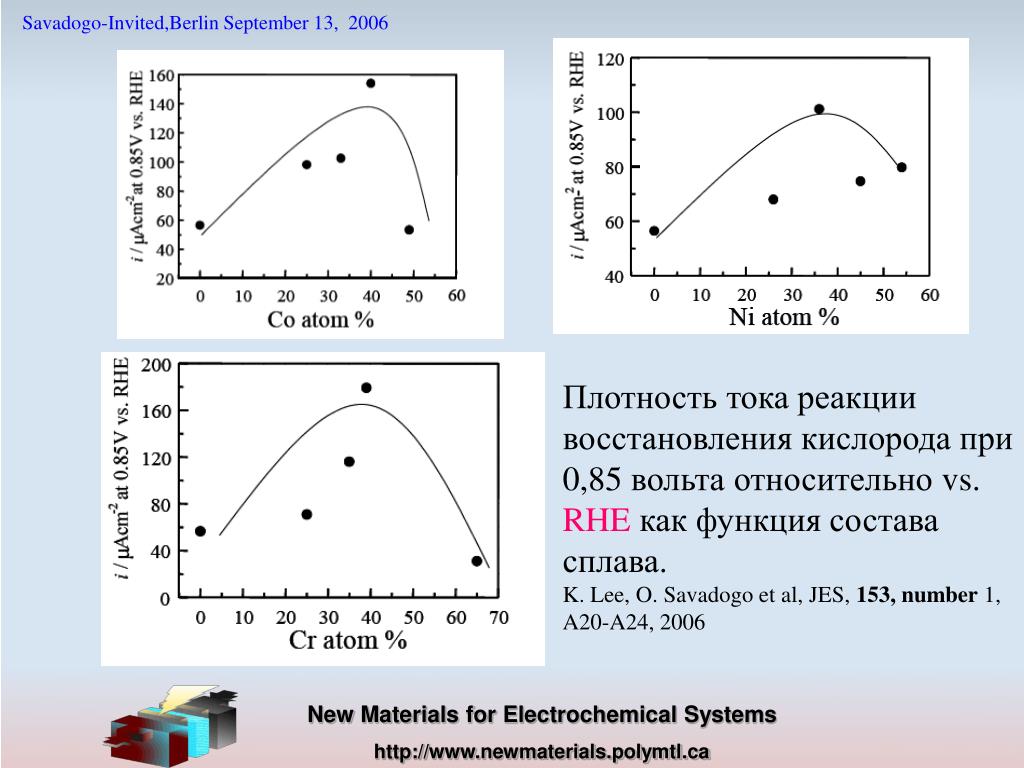

  49. Savadogo-Invited,Berlin September 13, 2006 Плотность тока реакции восстановления кислорода при 0,85 вольтаотносительно vs. RHEкак функция состава сплава. K. Lee, O. Savadogo et al, JES, 153, number 1, A20-A24, 2006

  50. Savadogo, PM’06 , Invited,. Kotor, September 11, 2006 Variation of the ORR over-voltage at 30oC in oxygen saturated 0.1M H2SO4 with and without methanol on sputtered Pd-Co40% a/o; Pd-Ni36% a/o and Pd-Cr39% a/o and polycrystalline Pt. O. Savadogo*, K. Lee, S. Mitsushima, N. Kamiyab and K-I Ota, Journal of New Materials for Electrochemical Systems 7, 77-83 (2004) Cyclic voltammograms for methanol oxidation in 0.1M H2SO4 + 0.1M methanol under N2 atmosphere; scan rate=50mV/s, 30oC. K. Lee, O. Savadogo et al, JES, 153, 1 A20-A24, 2006
