第十一章 水的过滤

第十一章 水的过滤. 第一节 快滤池的机理 第二节 滤料及承拖层 第三节 快滤池的反冲洗. 第一节 快滤池的机理. 一、 结构. 滤料层、承托层。. 二、过滤机理. 阻力截留、重力沉降、接触凝聚作用. 第二节 滤料及承拖层. 一、 滤料的选择. 1 ．有足够的机械强度； 2 ．具有足够的化学定性； 3 ．价廉、就地取材； 4 ．外形接近球状、表面较粗糙有棱角。. 二、 承托层. 1 ．作用：阻挡滤料进入配水系统中；均匀配水。 2 ．结构：承托层从上往下，粒径依次增大。

clemance-legend
Download Presentation

第十一章 水的过滤

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

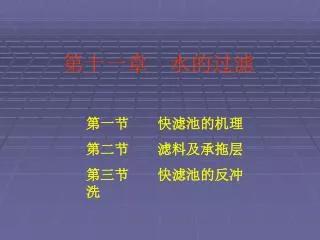

  1. 第十一章 水的过滤 第一节 快滤池的机理 第二节 滤料及承拖层 第三节 快滤池的反冲洗

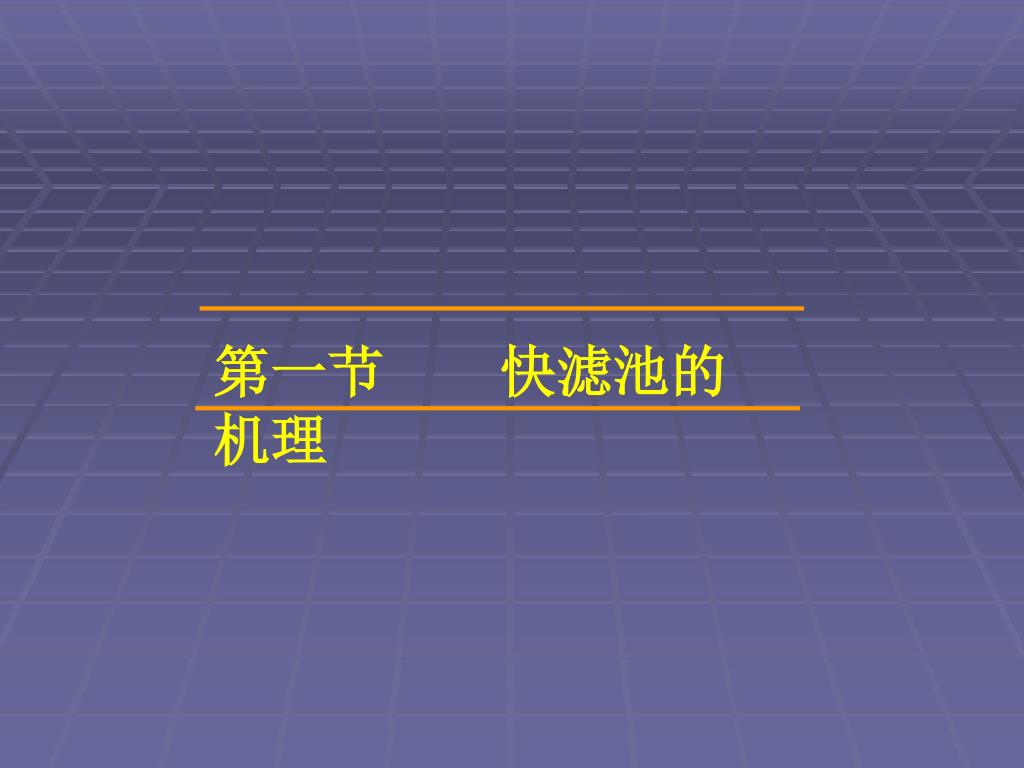

  2. 第一节 快滤池的机理

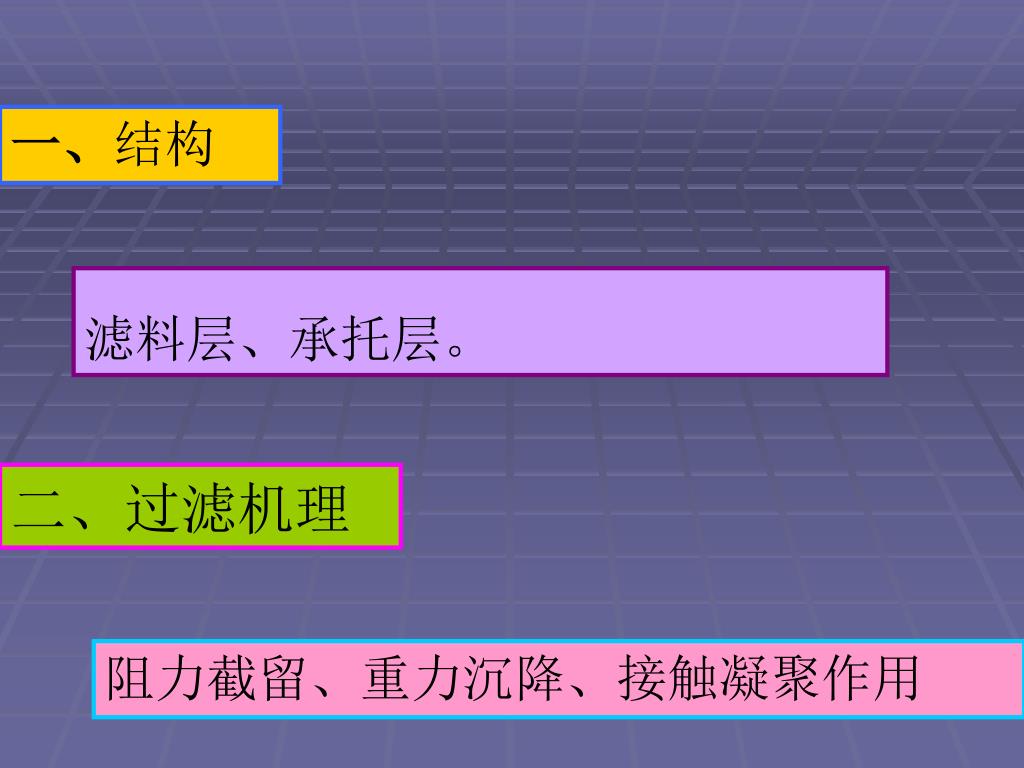

  3. 一、结构 滤料层、承托层。 二、过滤机理 阻力截留、重力沉降、接触凝聚作用

  4. 第二节 滤料及承拖层

  5. 一、滤料的选择 1．有足够的机械强度； 2．具有足够的化学定性； 3．价廉、就地取材； 4．外形接近球状、表面较粗糙有棱角。 二、承托层 1．作用：阻挡滤料进入配水系统中；均匀配水。 2．结构：承托层从上往下，粒径依次增大。 3．要点：在反冲洗高流速的情况下，承托层不被冲动；形成均匀孔隙，以均匀布水；材料坚固，不溶于水。

  6. 第三节 快滤池的反冲洗

  7. 一、滤池冲洗质量的要求 1、冲洗水在整个滤池的底部平面上应分布均匀，并防止水中带有气泡； 2、冲洗水保证有足够的上升流速使滤料层膨胀到一定高度； 3、有一定的冲洗时间； 4、反冲洗水及水迅速排走。 二、滤池的冲洗方法 1、反冲洗：利用高速水流反冲洗； 2、反冲洗辅以表面冲洗：表面冲洗管上有喷嘴或孔眼、利用射流使滤料颗粒表面的污泥更易于脱落，提高冲洗的值量，并冲洗水量。 3、反冲洗辅以压缩空气。
