义务教育课程标准实验教科书 浙江版《数学》八年级上册 第三章 直棱柱复习

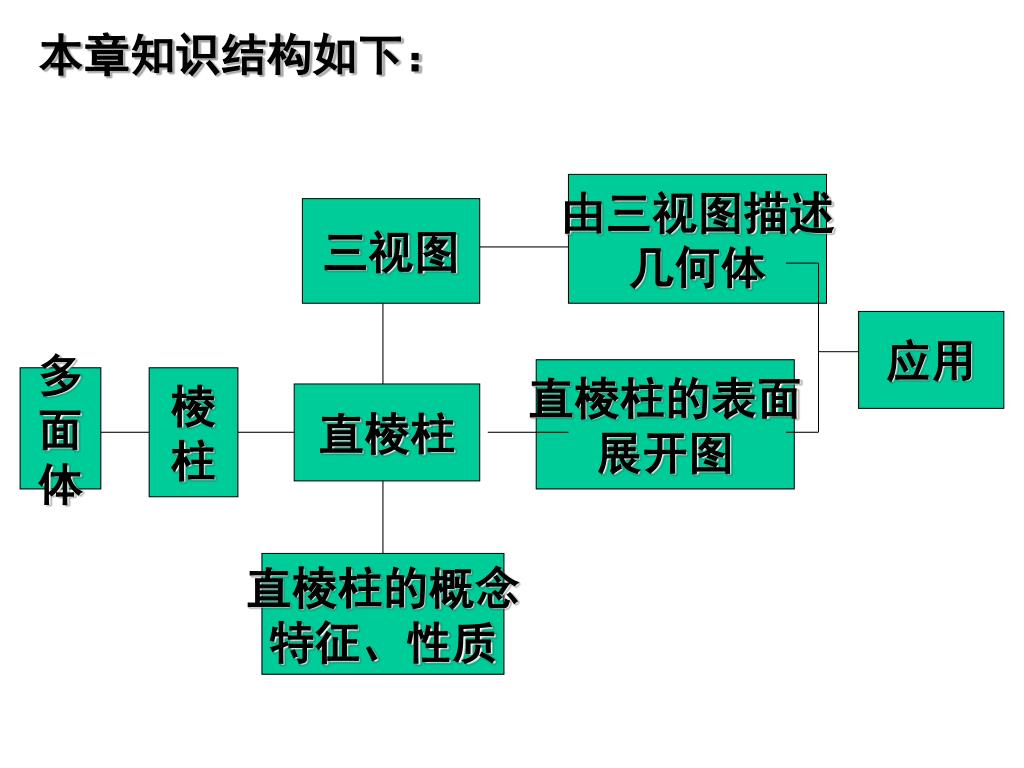

本章知识结构如下: 由三视图描述 几何体 三视图 应用 直棱柱的表面 展开图 多 面 体 棱 柱 直棱柱 直棱柱的概念 特征、性质

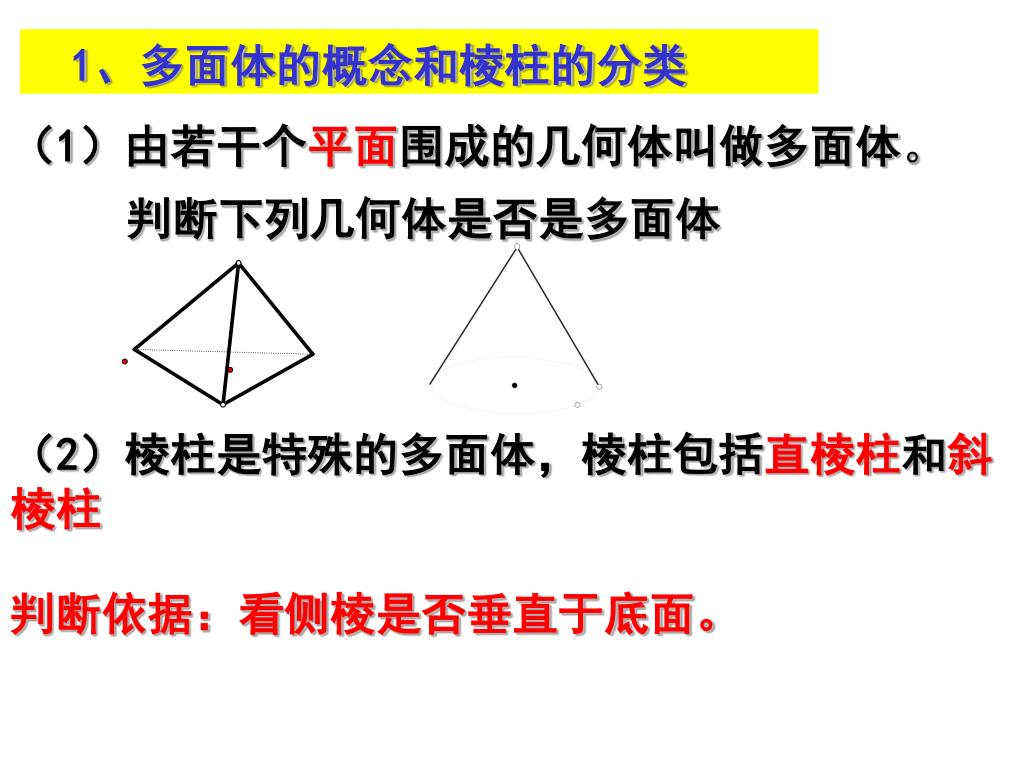

1、多面体的概念和棱柱的分类 (1)由若干个平面围成的几何体叫做多面体。 判断下列几何体是否是多面体 (2)棱柱是特殊的多面体,棱柱包括直棱柱和斜棱柱 判断依据:看侧棱是否垂直于底面。

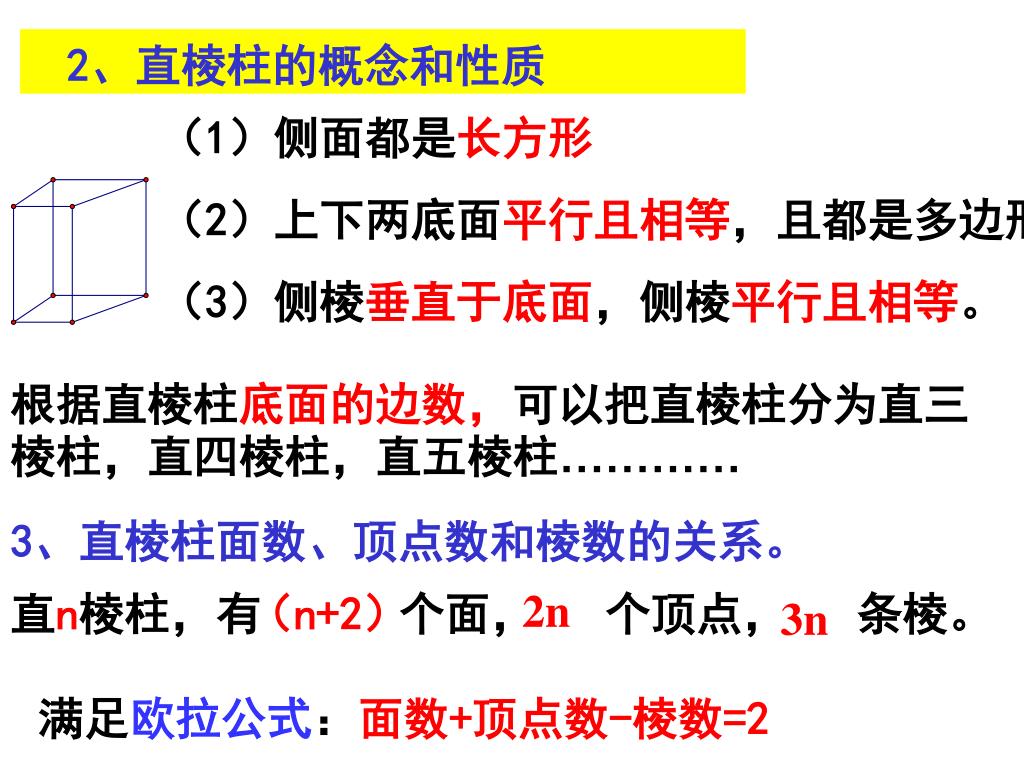

2、直棱柱的概念和性质 (1)侧面都是长方形 (2)上下两底面平行且相等,且都是多边形 (3)侧棱垂直于底面,侧棱平行且相等。 根据直棱柱底面的边数,可以把直棱柱分为直三棱柱,直四棱柱,直五棱柱………… 3、直棱柱面数、顶点数和棱数的关系。 直n棱柱,有 个面, 个顶点, 条棱。 (n+2) 2n 3n 满足欧拉公式:面数+顶点数-棱数=2

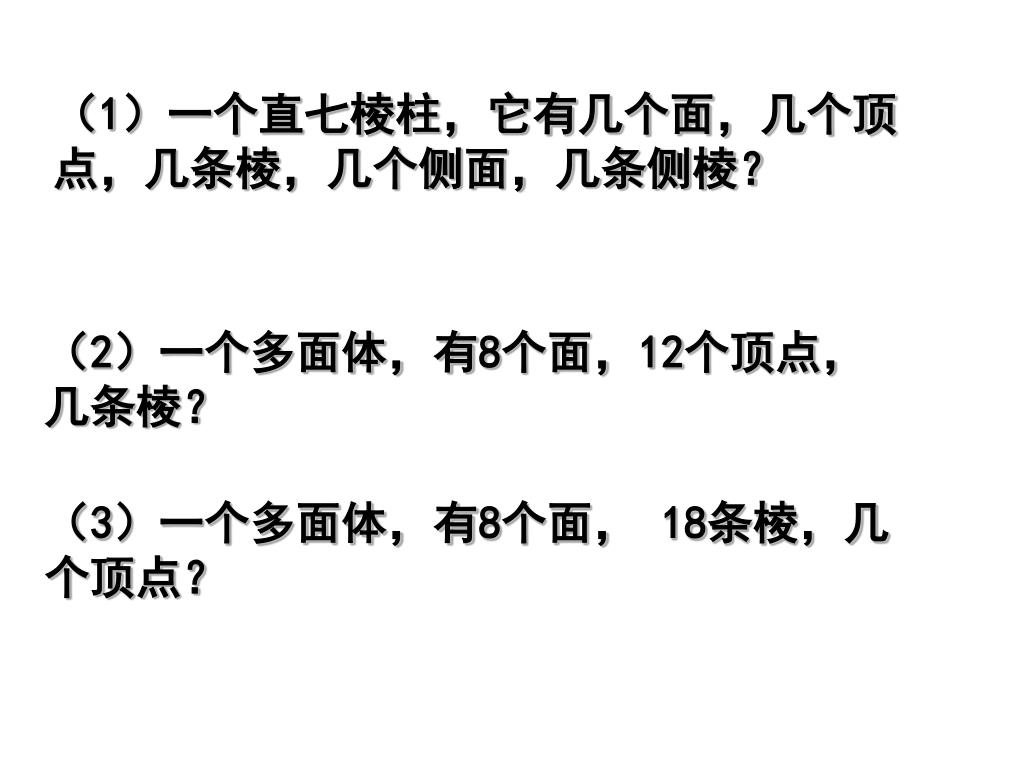

(1)一个直七棱柱,它有几个面,几个顶点,几条棱,几个侧面,几条侧棱?(1)一个直七棱柱,它有几个面,几个顶点,几条棱,几个侧面,几条侧棱? (2)一个多面体,有8个面,12个顶点,几条棱? (3)一个多面体,有8个面, 18条棱,几个顶点?

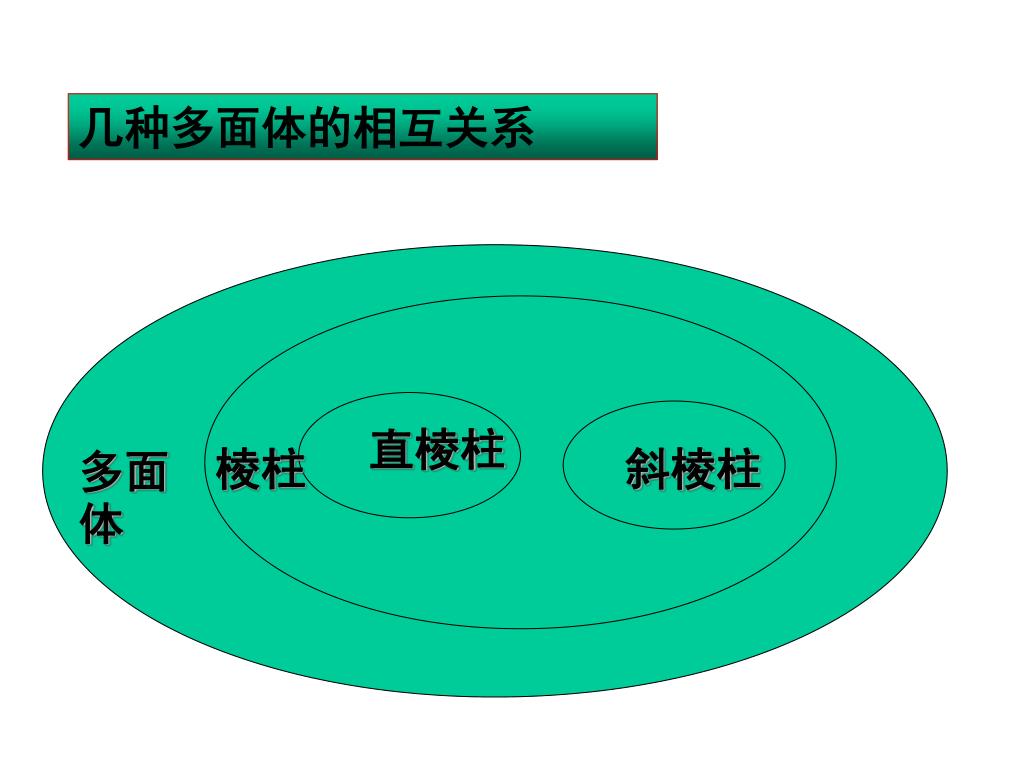

几种多面体的相互关系 直棱柱 多面体 棱柱 斜棱柱

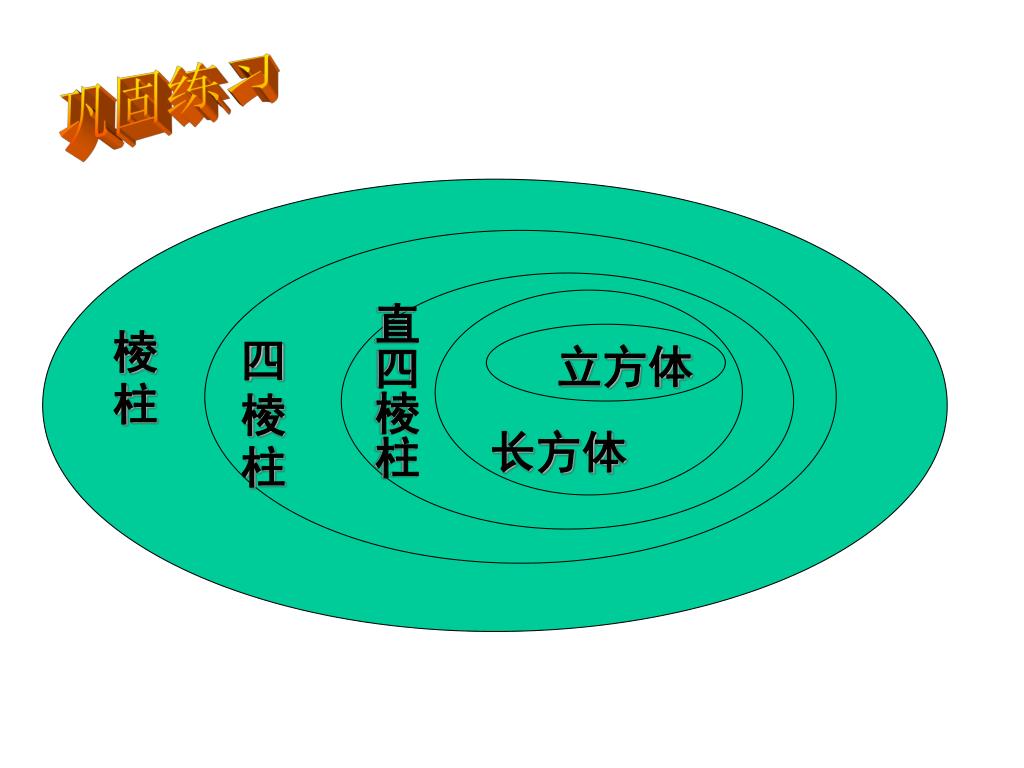

巩固练习 直四棱柱 棱柱 四棱柱 立方体 长方体

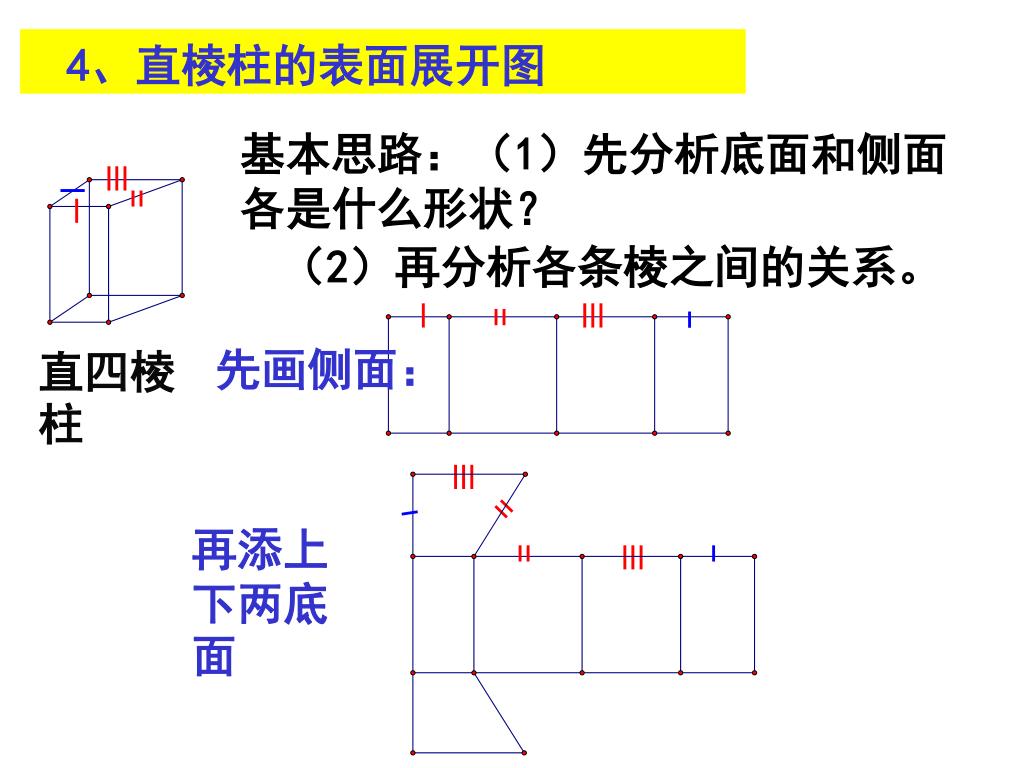

4、直棱柱的表面展开图 直四棱柱 基本思路:(1)先分析底面和侧面各是什么形状? (2)再分析各条棱之间的关系。 先画侧面: 再添上下两底面

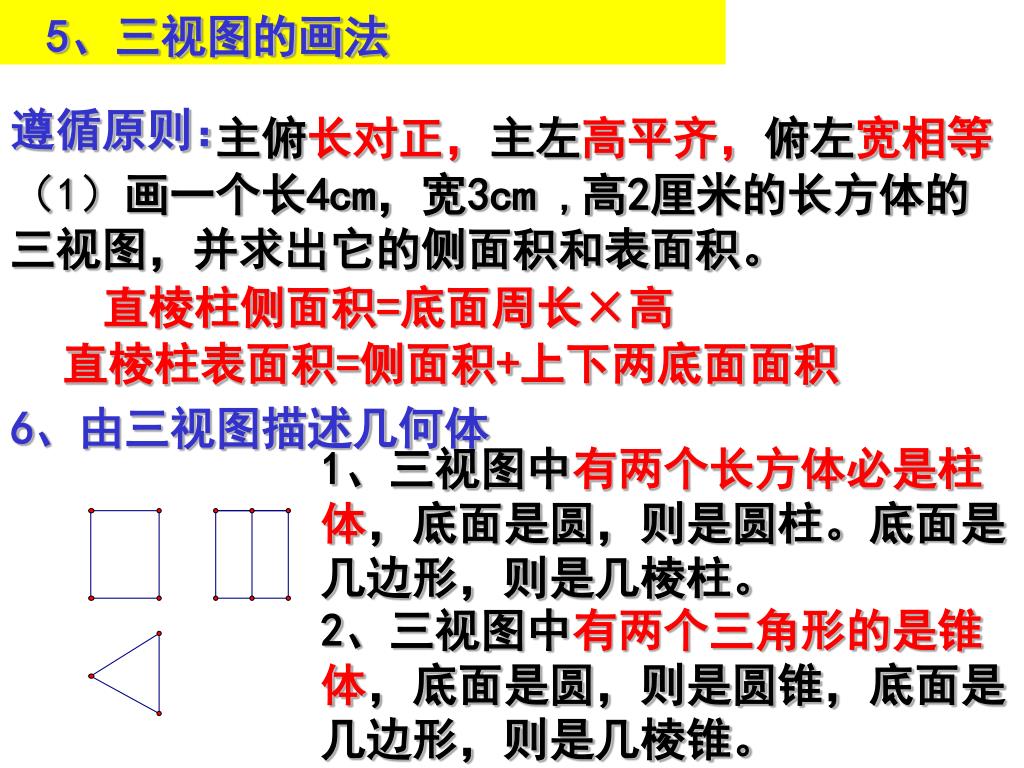

5、三视图的画法 遵循原则: 主俯长对正,主左高平齐,俯左宽相等 (1)画一个长4cm,宽3cm ,高2厘米的长方体的三视图,并求出它的侧面积和表面积。 直棱柱侧面积=底面周长×高 直棱柱表面积=侧面积+上下两底面面积 6、由三视图描述几何体 1、三视图中有两个长方体必是柱体,底面是圆,则是圆柱。底面是几边形,则是几棱柱。 2、三视图中有两个三角形的是锥体,底面是圆,则是圆锥,底面是几边形,则是几棱锥。

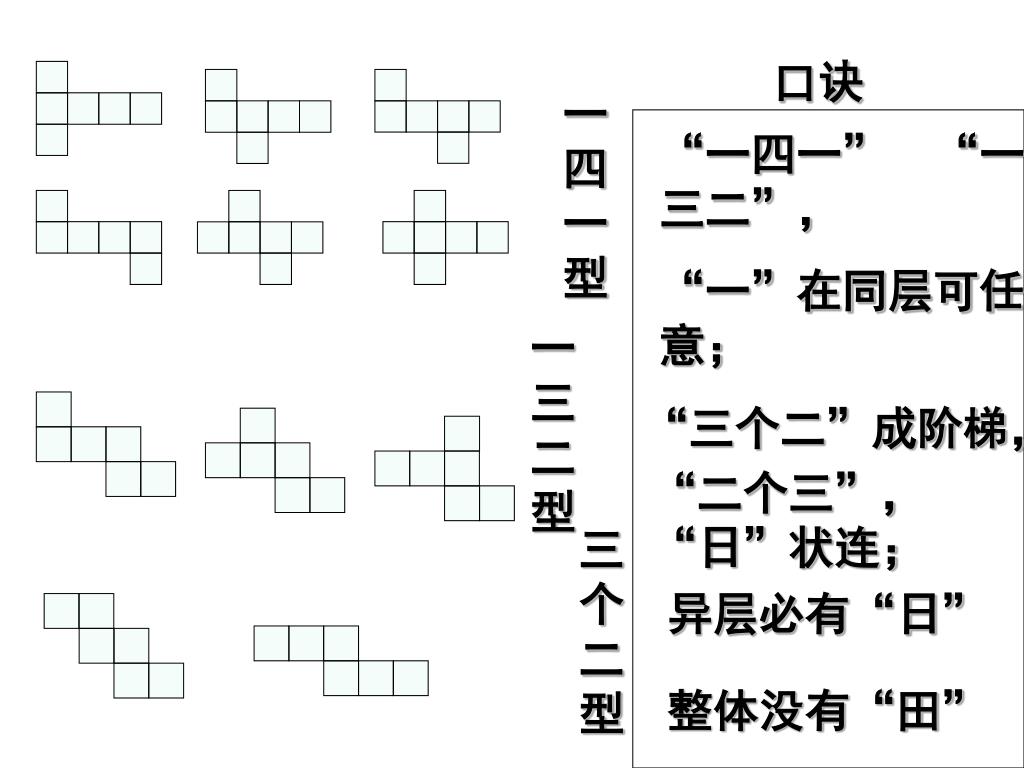

口诀 一四一型 “一四一”“一三二”, “一”在同层可任意; 一三二型 “三个二”成阶梯, “二个三”,“日”状连; 三个二型 异层必有“日” 整体没有“田”

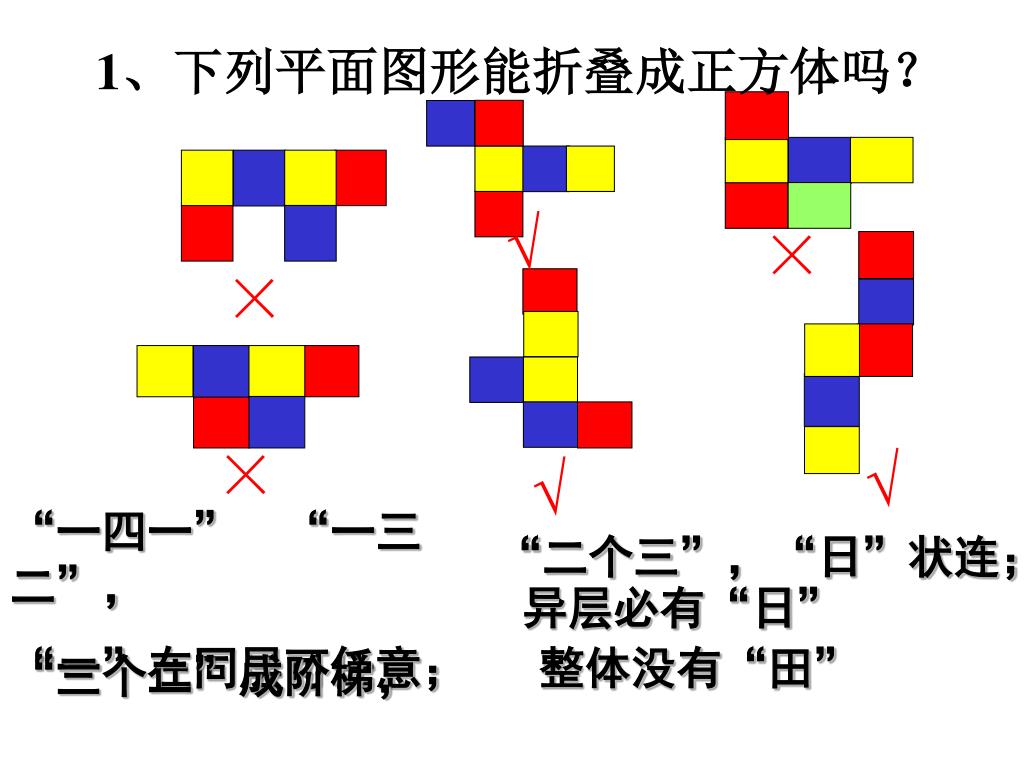

1、下列平面图形能折叠成正方体吗? √ × × × √ √ “一四一”“一三二”, “一”在同层可任意; “二个三”,“日”状连; 异层必有“日” 整体没有“田” “三个二”成阶梯,

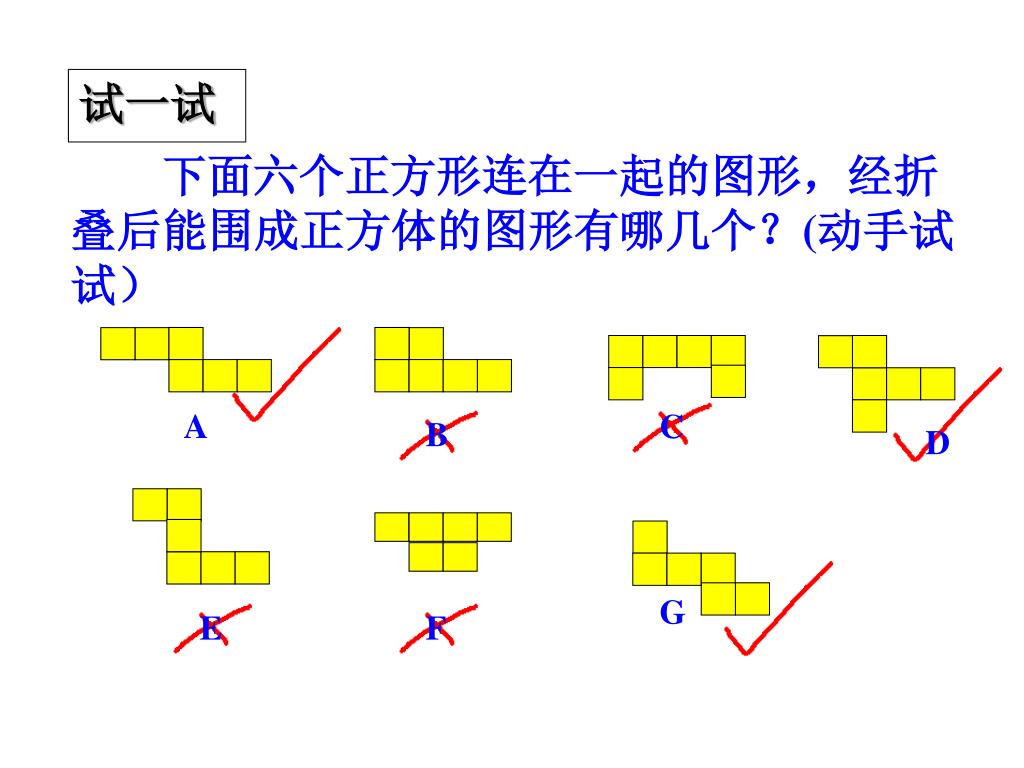

A C B D E F 试一试 下面六个正方形连在一起的图形,经折叠后能围成正方体的图形有哪几个?(动手试试) G

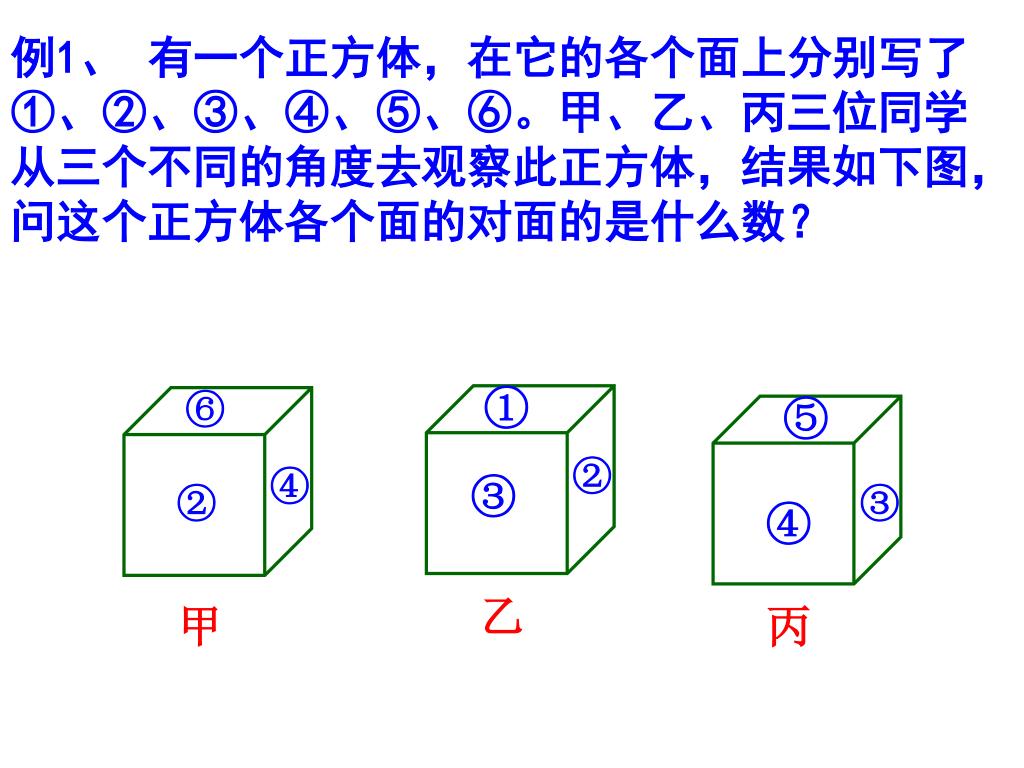

⑥ ① ⑤ ④ ② ② ③ ③ ④ 甲 乙 丙 例1、 有一个正方体,在它的各个面上分别写了①、②、③、④、⑤、⑥。甲、乙、丙三位同学从三个不同的角度去观察此正方体,结果如下图,问这个正方体各个面的对面的是什么数?

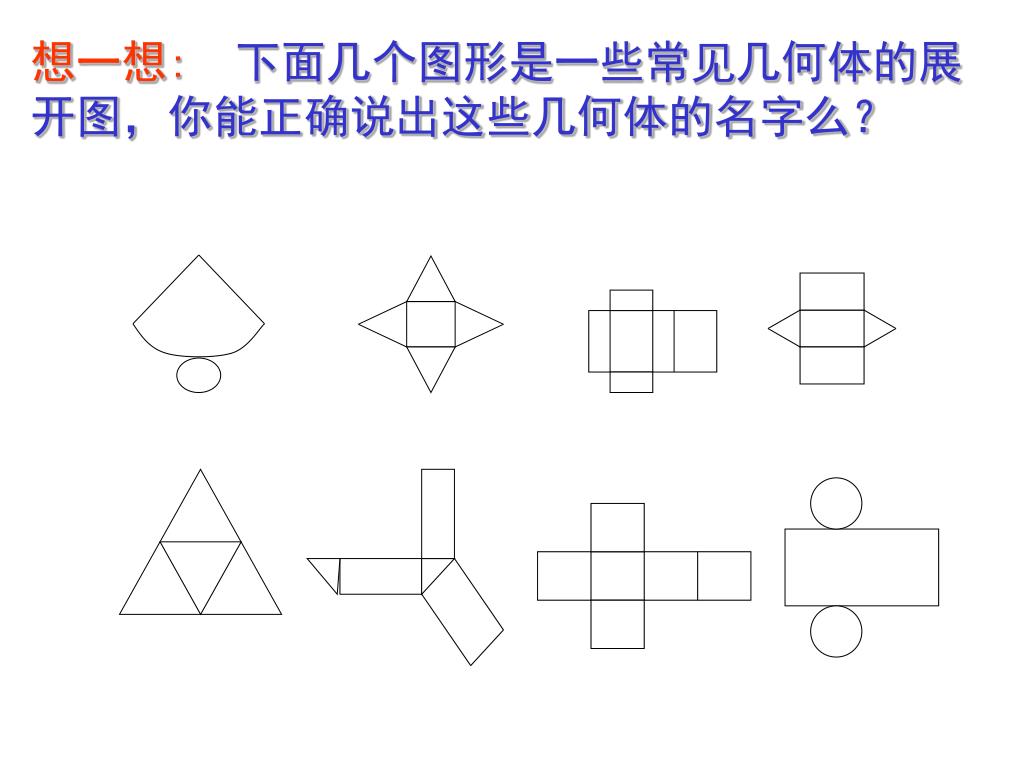

想一想: 下面几个图形是一些常见几何体的展开图,你能正确说出这些几何体的名字么?

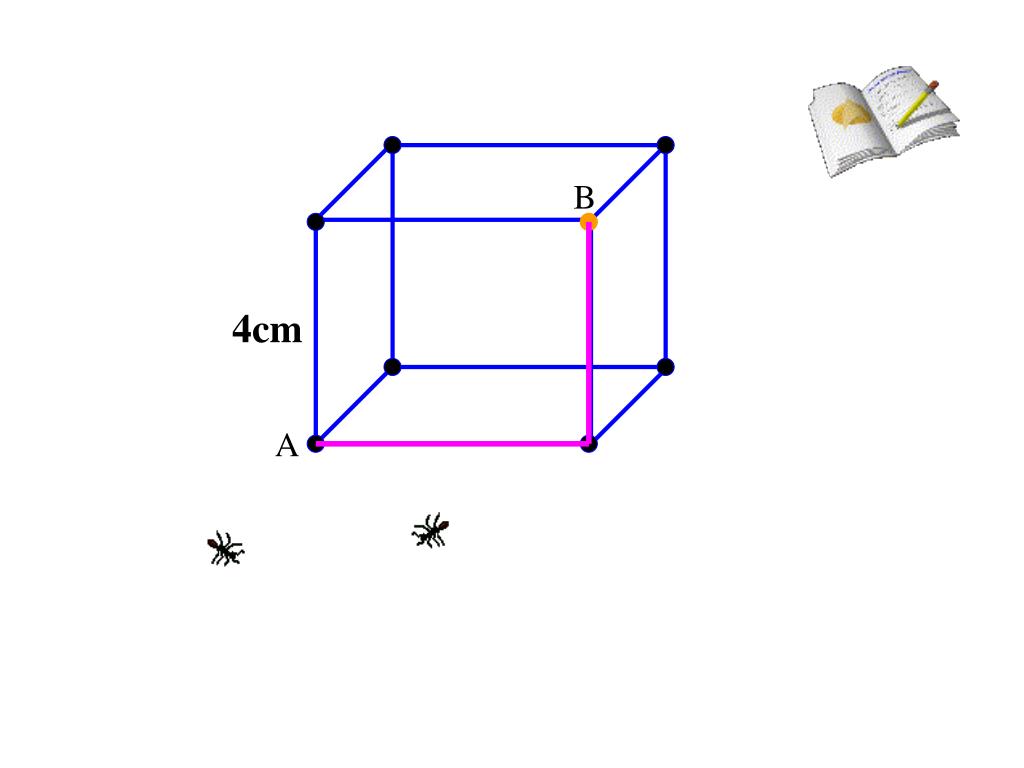

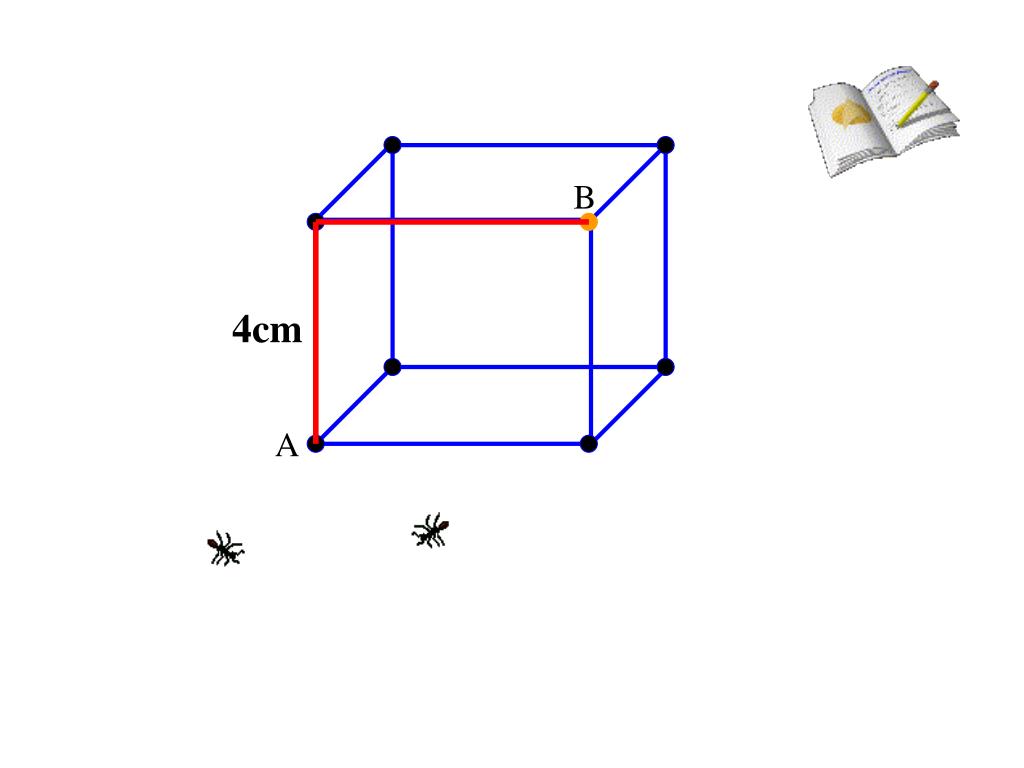

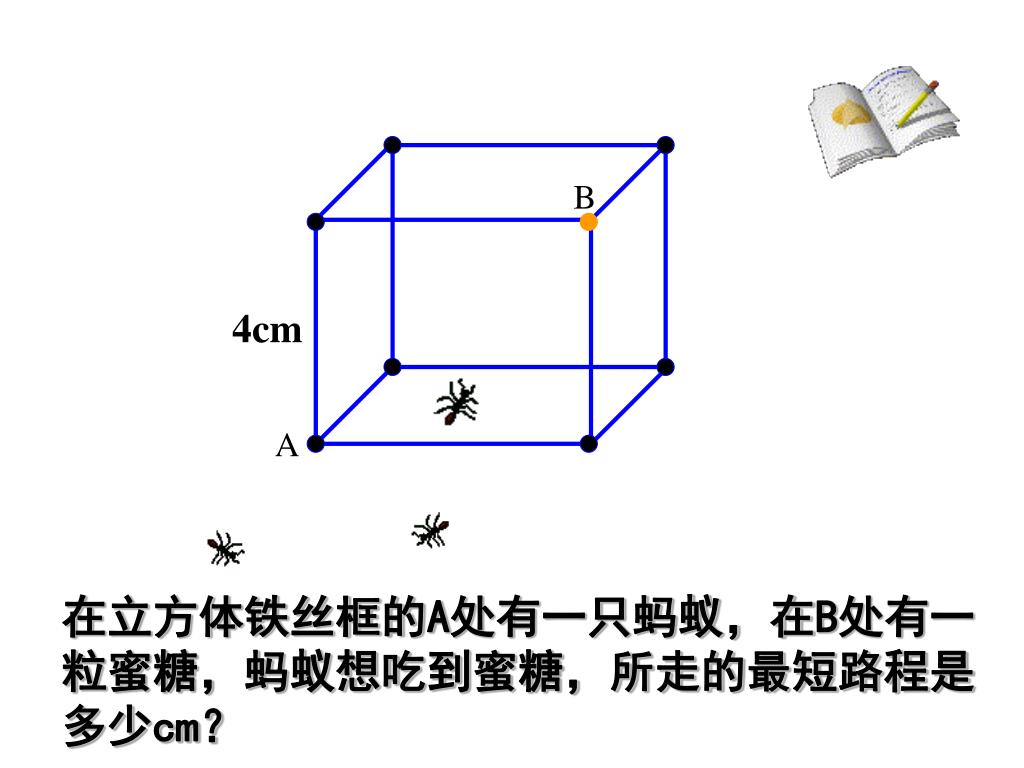

B 4cm A 在立方体铁丝框的A处有一只蚂蚁,在B处有一粒蜜糖,蚂蚁想吃到蜜糖,所走的最短路程是多少cm?
B 4cm A
B 4cm A

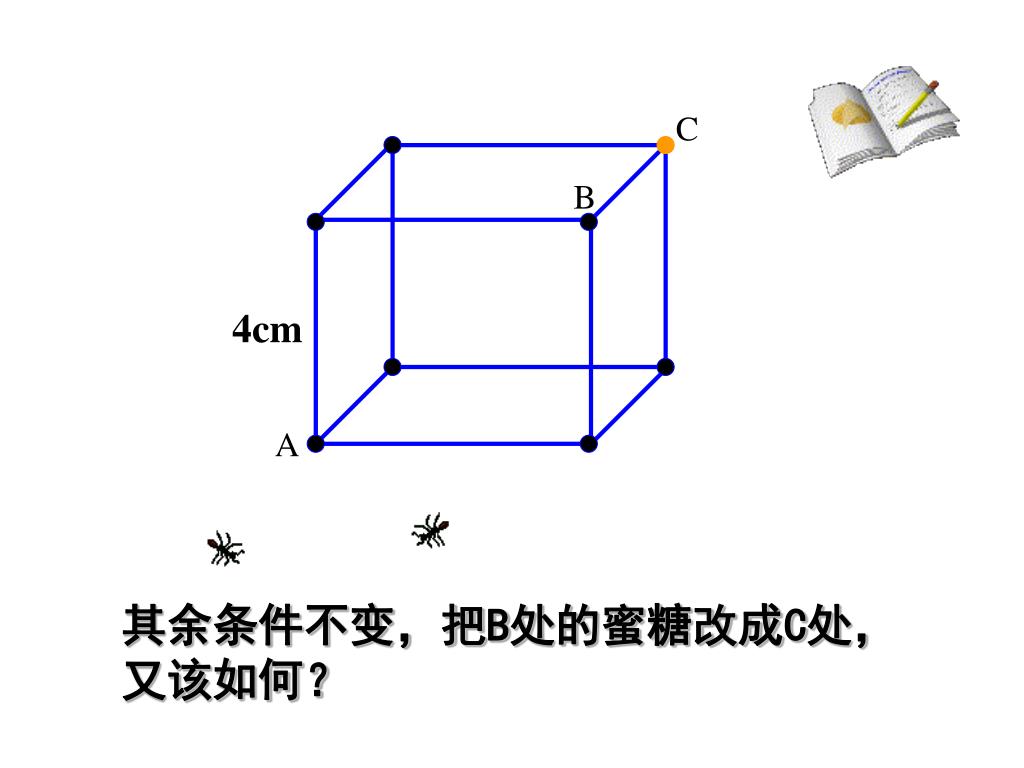

C B 4cm A 其余条件不变,把B处的蜜糖改成C处,又该如何?

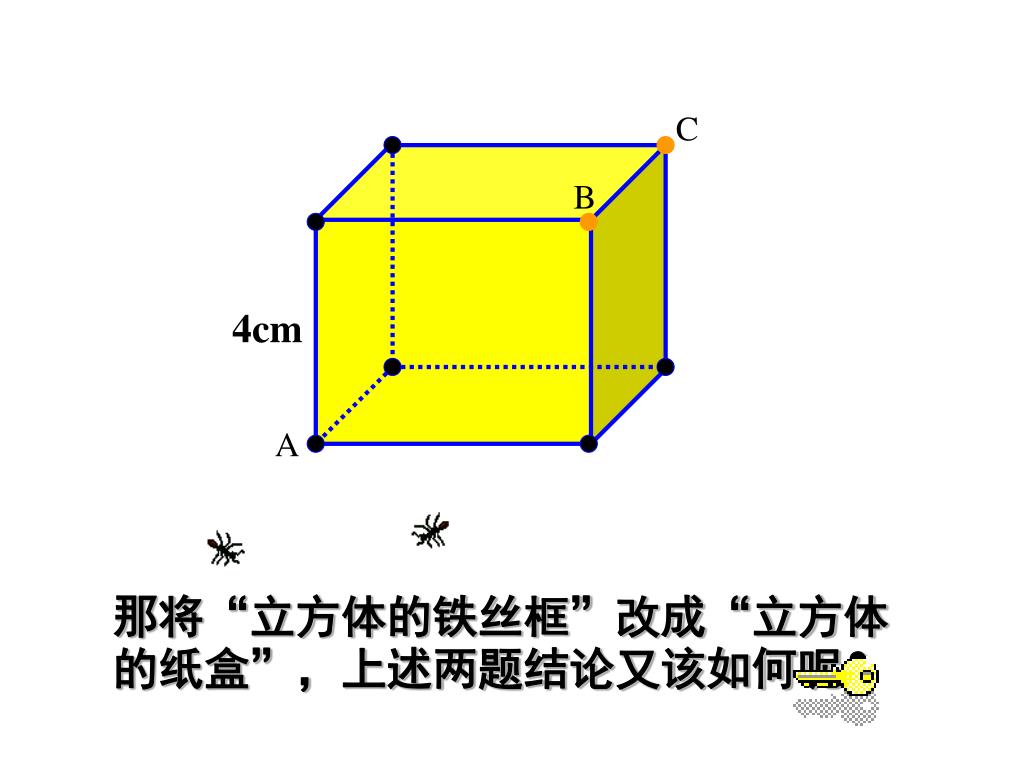

C B 4cm A 那将“立方体的铁丝框”改成“立方体的纸盒”,上述两题结论又该如何呢?

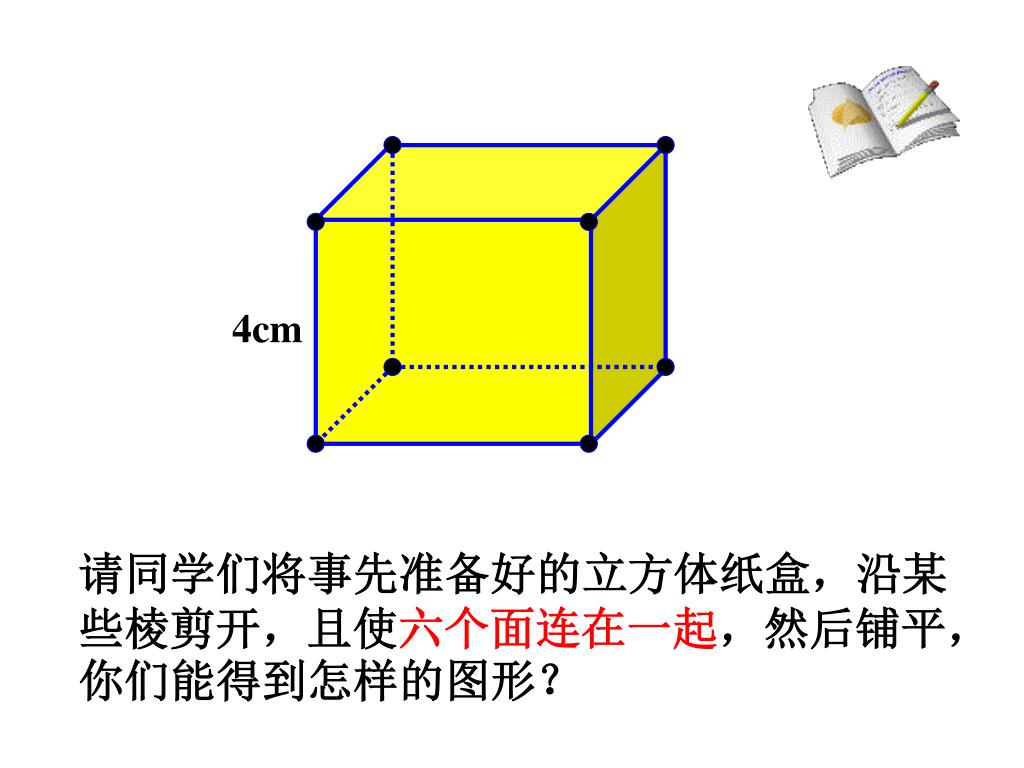

4cm 请同学们将事先准备好的立方体纸盒,沿某些棱剪开,且使六个面连在一起,然后铺平,你们能得到怎样的图形?

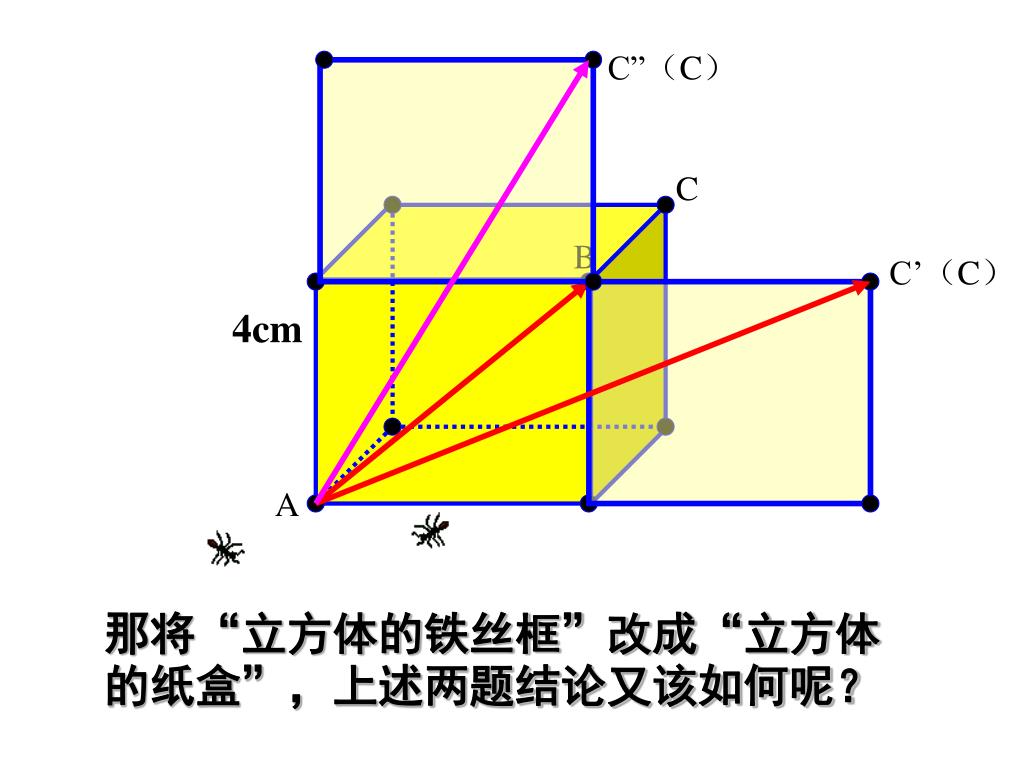

C”(C) C C’(C) B 4cm A 那将“立方体的铁丝框”改成“立方体的纸盒”,上述两题结论又该如何呢?

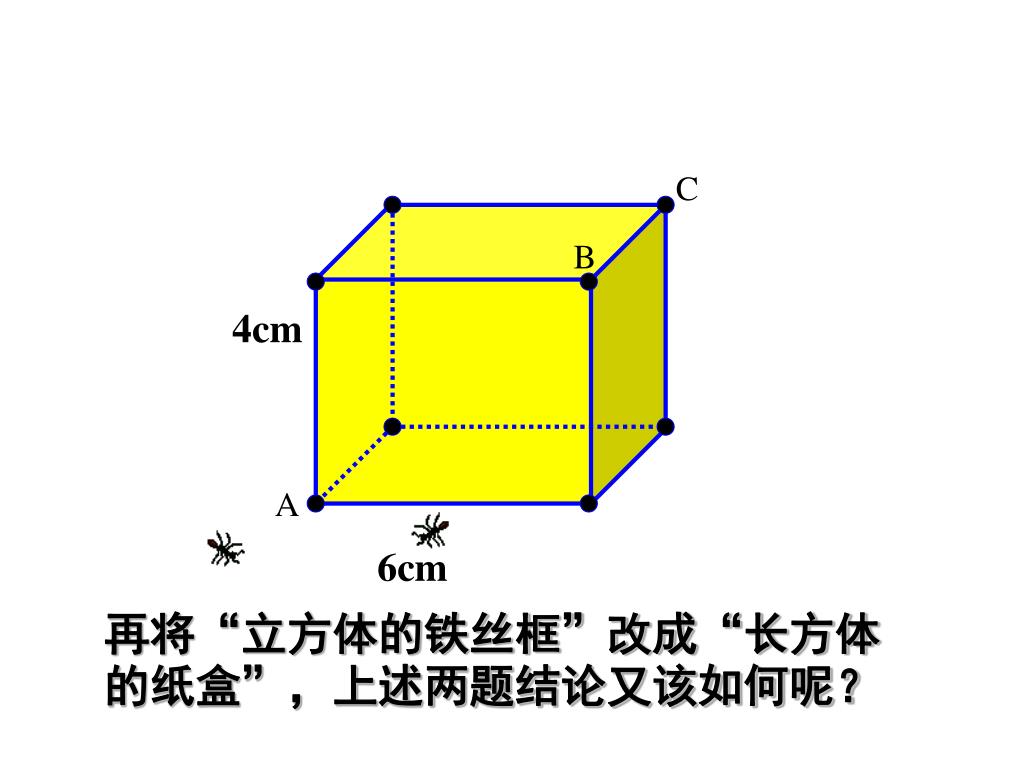

C B 4cm A 6cm 再将“立方体的铁丝框”改成“长方体的纸盒”,上述两题结论又该如何呢?
C”(C) C C’(C) B 4cm A 6cm
5、三视图的画法 遵循原则: 主俯长对正,主左高平齐,俯左宽相等 (1)画一个长4cm,宽3cm ,高2厘米的长方体的三视图,并求出它的侧面积和表面积。 直棱柱侧面积=底面周长×高 直棱柱表面积=侧面积+上下两底面面积 6、由三视图描述几何体 1、三视图中有两个长方体必是柱体,底面是圆,则是圆柱。底面是几边形,则是几棱柱。 2、三视图中有两个三角形的是锥体,底面是圆,则是圆锥,底面是几边形,则是几棱锥。

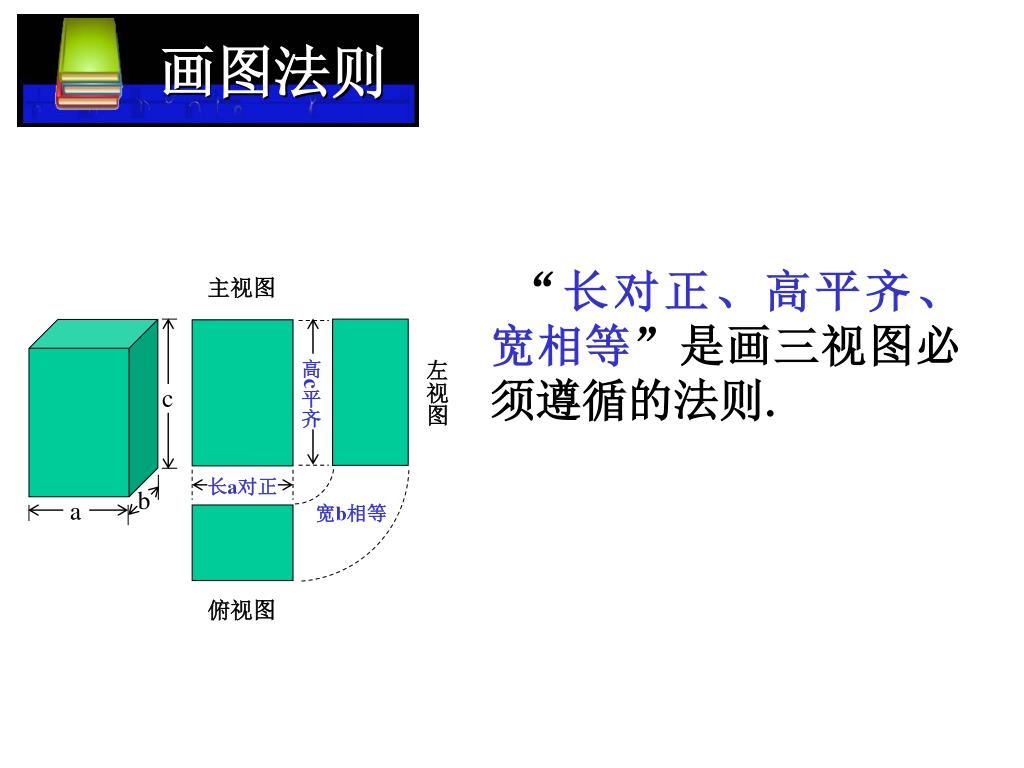

主视图 高c平齐 左视图 c 长a对正 b a 宽b相等 俯视图 画图法则 “长对正、高平齐、宽相等”是画三视图必须遵循的法则.

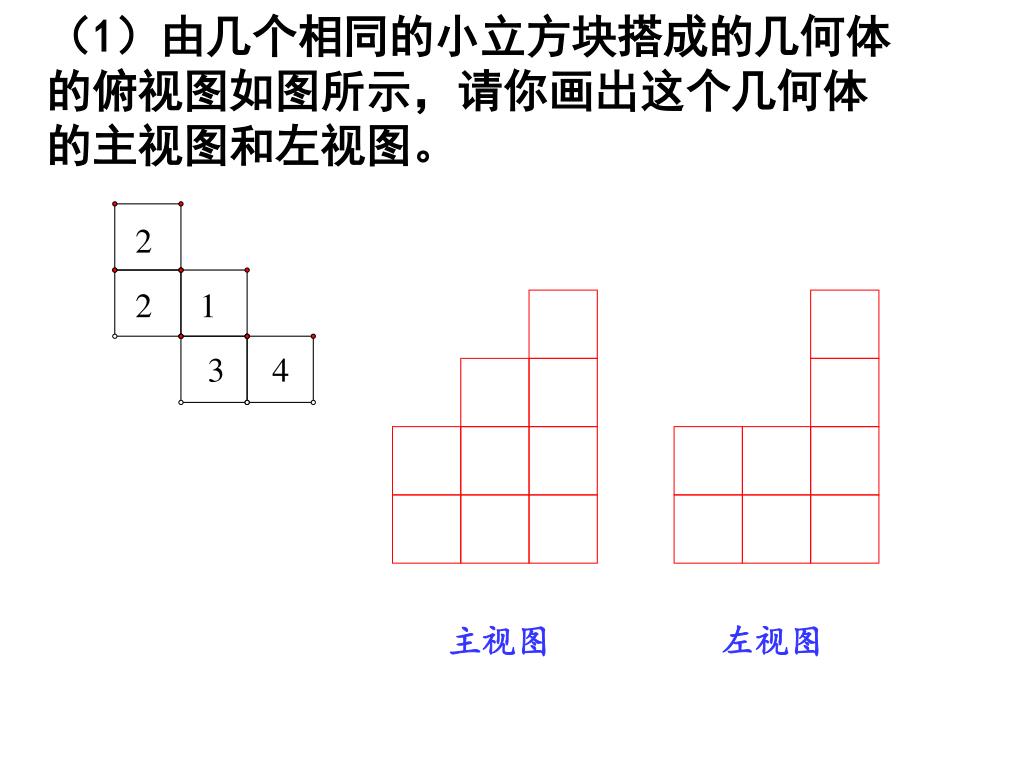

(1)由几个相同的小立方块搭成的几何体的俯视图如图所示,请你画出这个几何体的主视图和左视图。(1)由几个相同的小立方块搭成的几何体的俯视图如图所示,请你画出这个几何体的主视图和左视图。 2 2 1 3 4 主视图 左视图

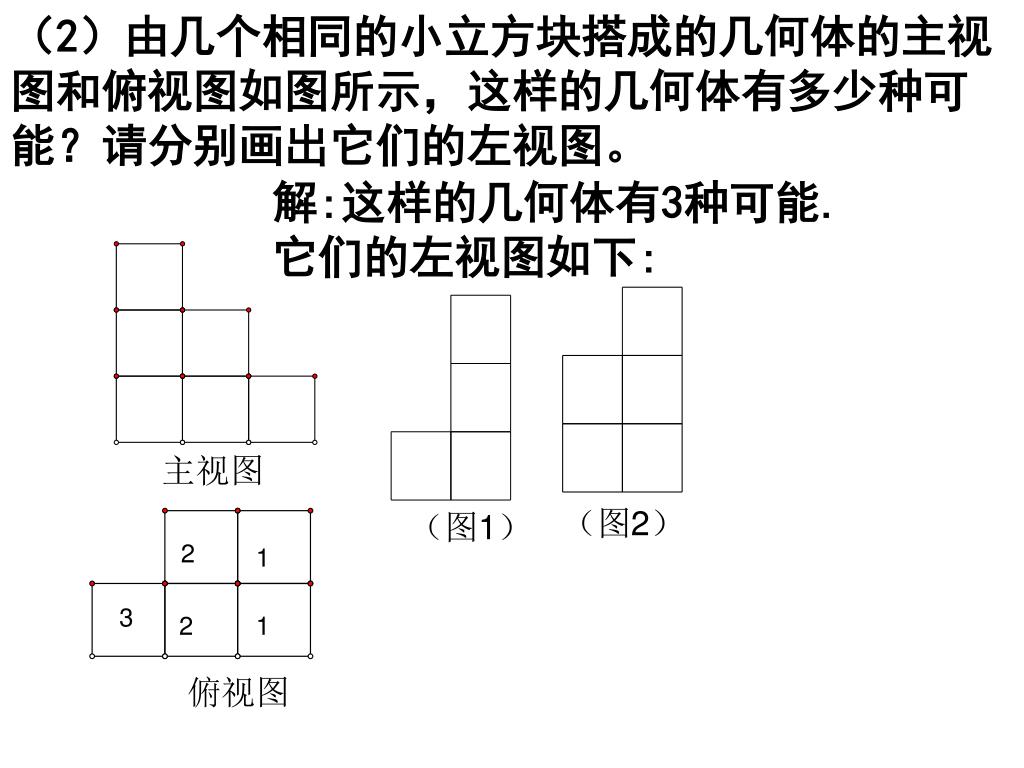

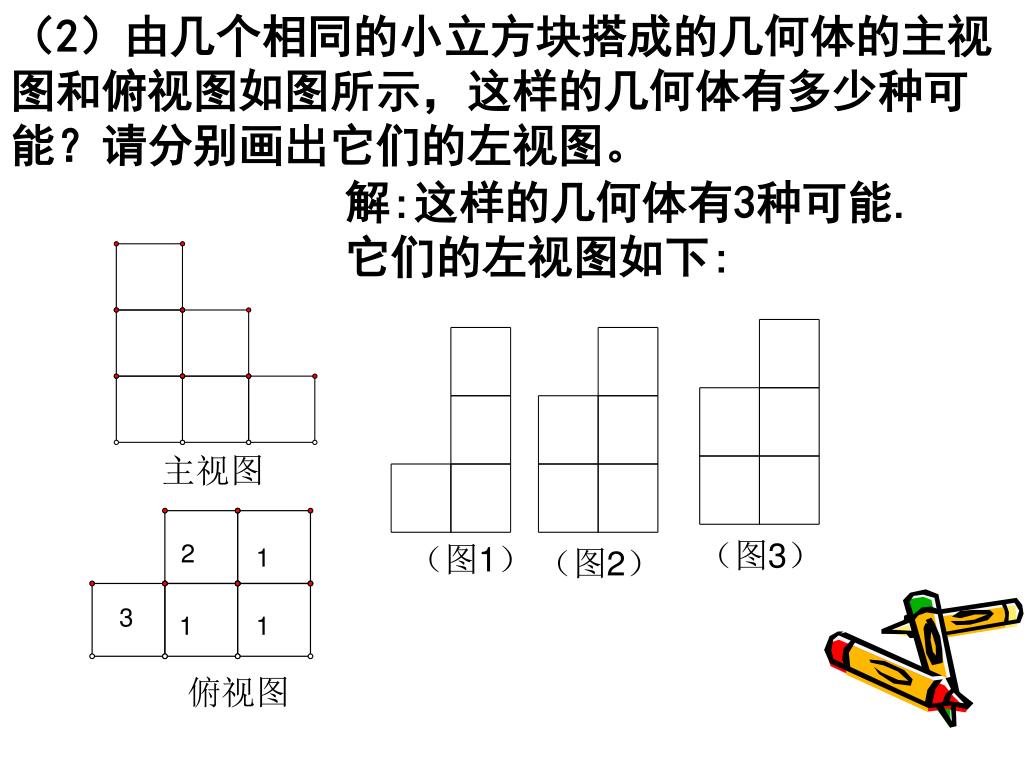

(2)由几个相同的小立方块搭成的几何体的主视图和俯视图如图所示,这样的几何体有多少种可能?请分别画出它们的左视图。(2)由几个相同的小立方块搭成的几何体的主视图和俯视图如图所示,这样的几何体有多少种可能?请分别画出它们的左视图。 (图1) (图2) 2 1 3 2 1 解:这样的几何体有3种可能. 它们的左视图如下: 主视图 俯视图
(2)由几个相同的小立方块搭成的几何体的主视图和俯视图如图所示,这样的几何体有多少种可能?请分别画出它们的左视图。(2)由几个相同的小立方块搭成的几何体的主视图和俯视图如图所示,这样的几何体有多少种可能?请分别画出它们的左视图。 (图1) (图2) (图3) 2 1 3 1 1 解:这样的几何体有3种可能. 它们的左视图如下: 主视图 俯视图

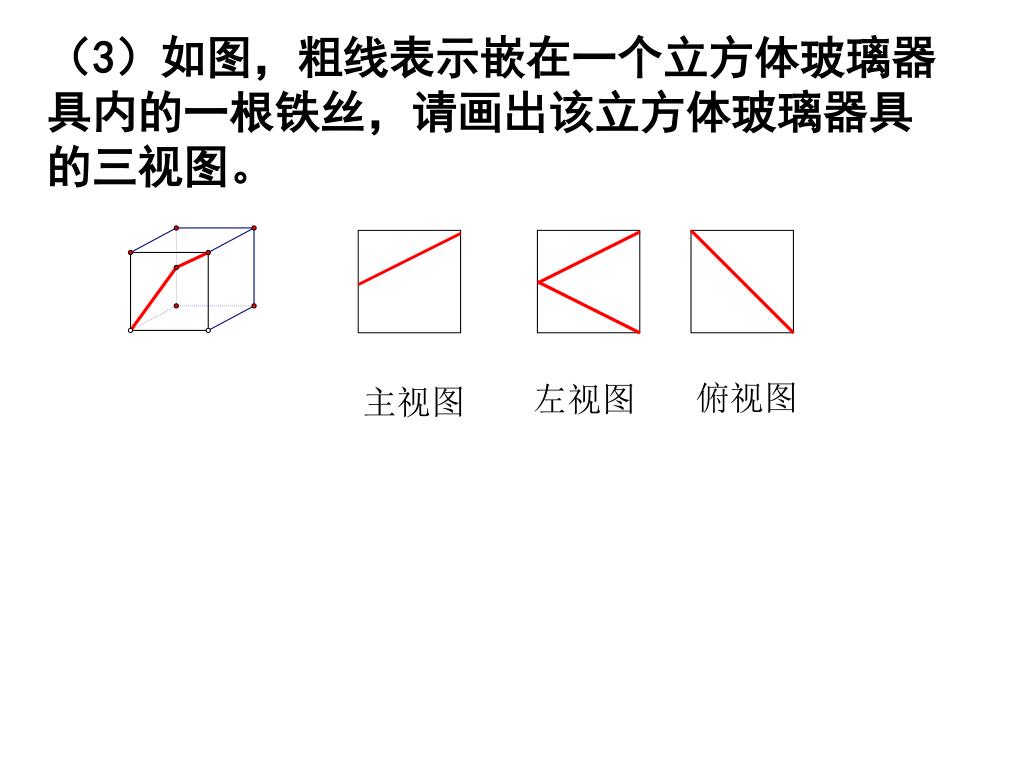

(3)如图,粗线表示嵌在一个立方体玻璃器具内的一根铁丝,请画出该立方体玻璃器具的三视图。(3)如图,粗线表示嵌在一个立方体玻璃器具内的一根铁丝,请画出该立方体玻璃器具的三视图。 俯视图 左视图 主视图

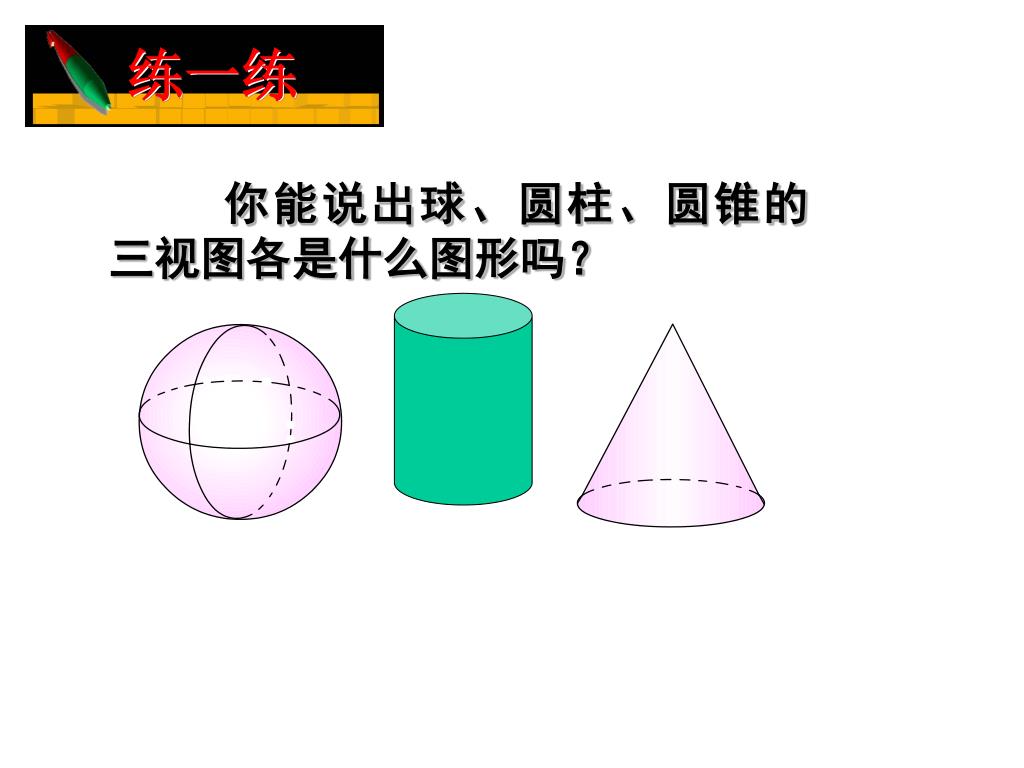

练一练 你能说出球、圆柱、圆锥的三视图各是什么图形吗?

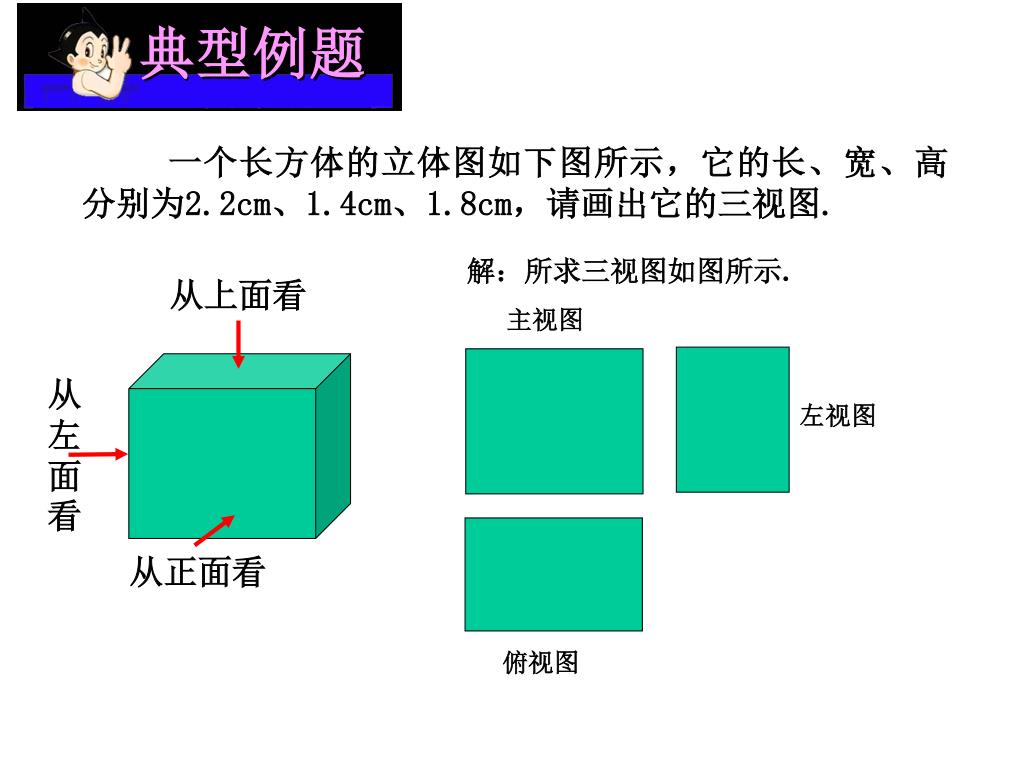

主视图 左视图 俯视图 典型例题 一个长方体的立体图如下图所示,它的长、宽、高分别为2.2cm、1.4cm、1.8cm,请画出它的三视图. 解:所求三视图如图所示. 从上面看 从左面看 从正面看

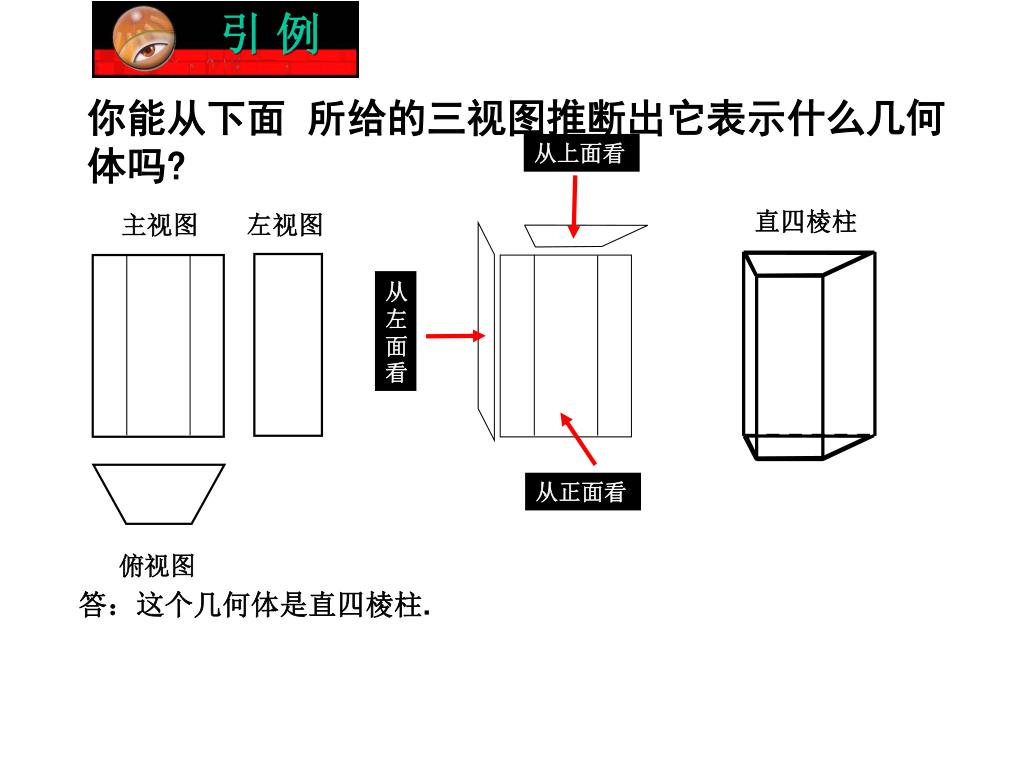

引 例 直四棱柱 主视图 左视图 俯视图 你能从下面 所给的三视图推断出它表示什么几何体吗? 从上面看 从左面看 从正面看 答:这个几何体是直四棱柱.

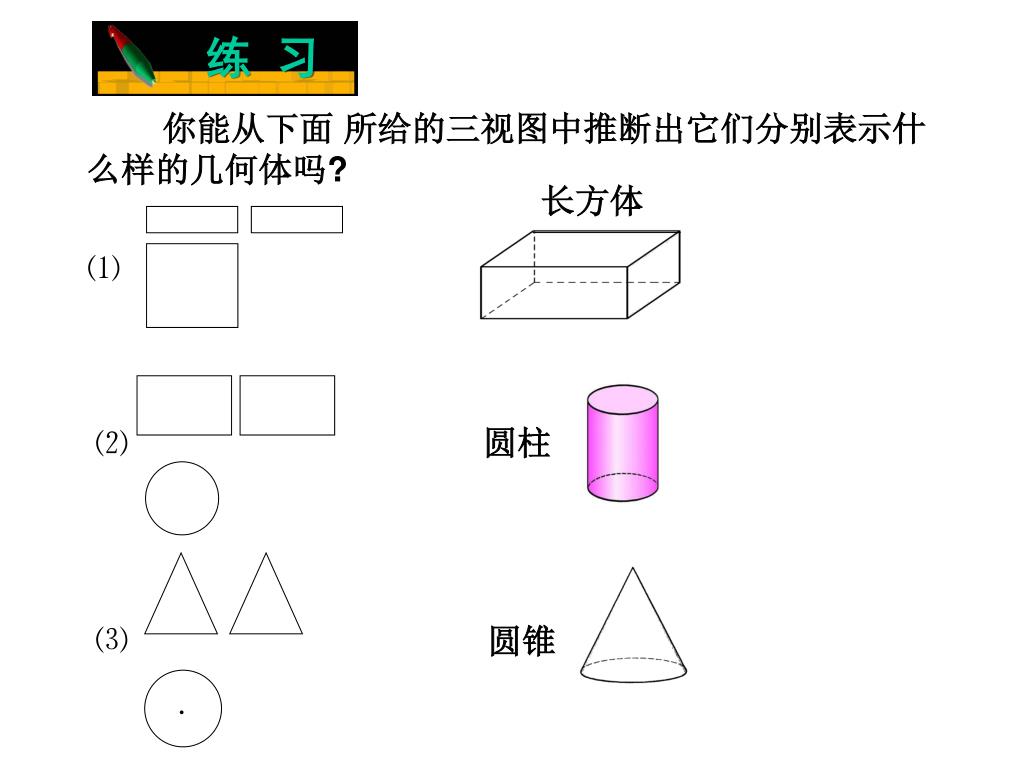

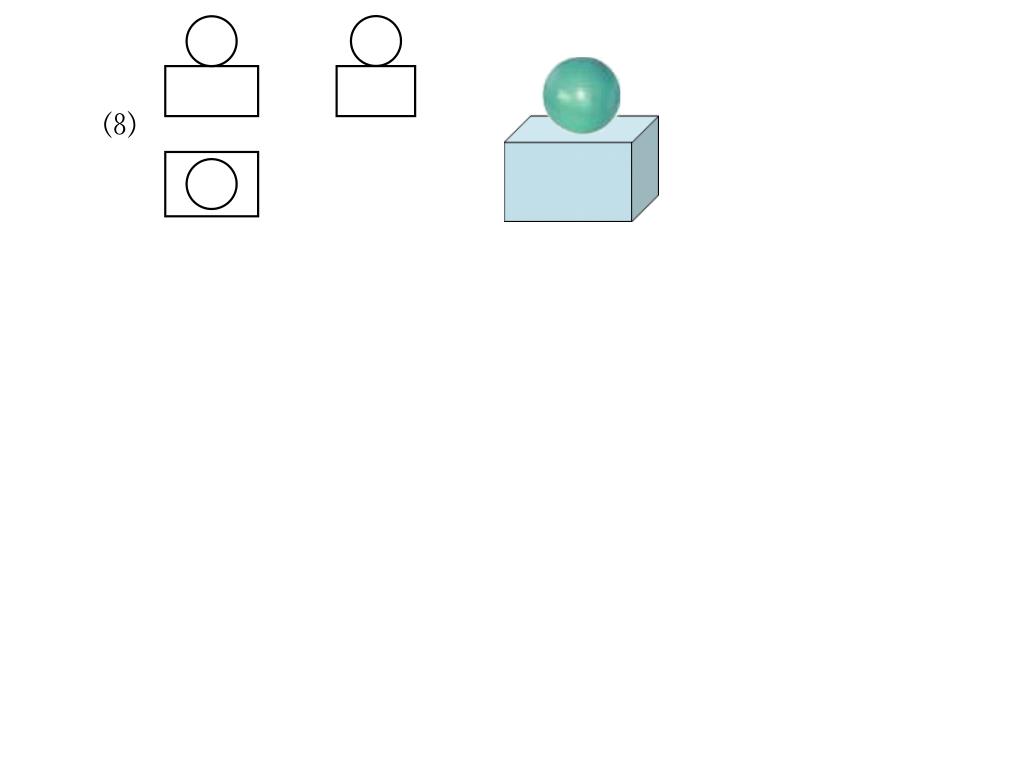

⑵ 长方体 圆柱 练 习 ⑴ · 圆锥 ⑶ 你能从下面 所给的三视图中推断出它们分别表示什么样的几何体吗?

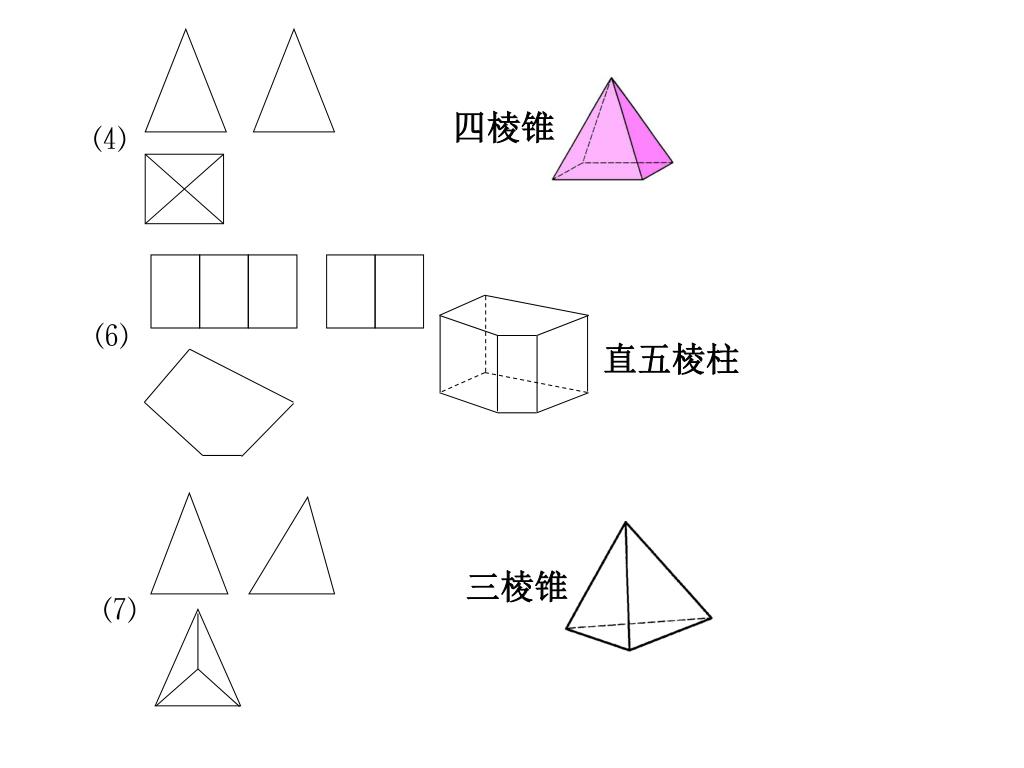

四棱锥 ⑺ ⑹ 直五棱柱 ⑷ 三棱锥

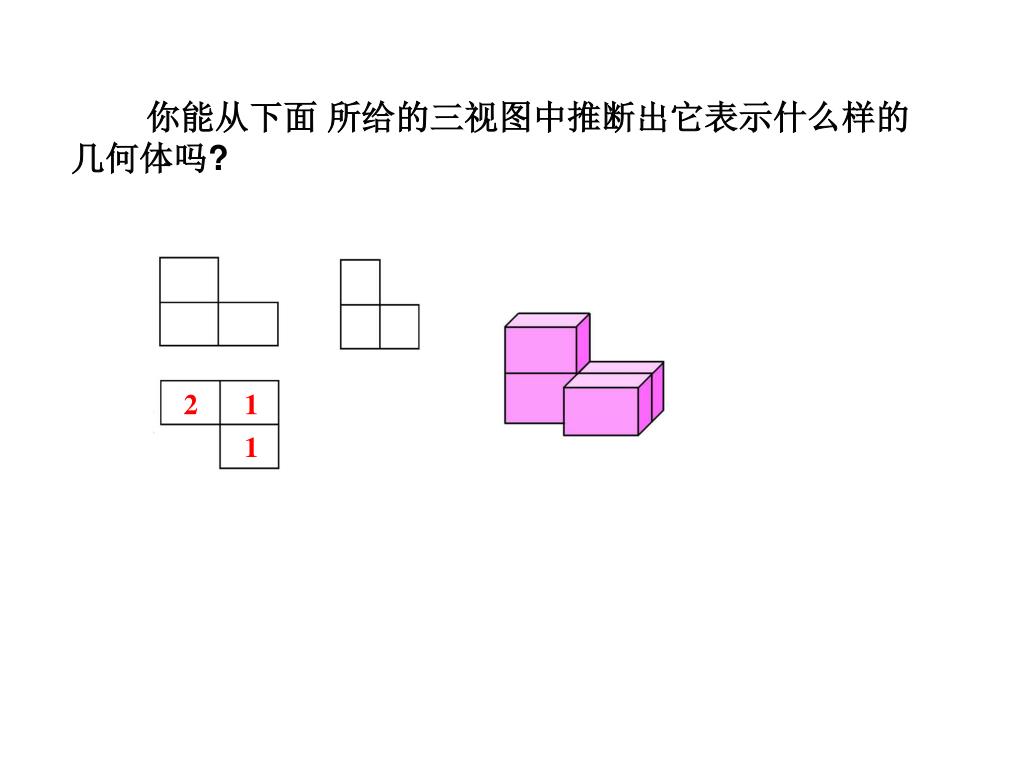

你能从下面 所给的三视图中推断出它表示什么样的几何体吗? 2 1 1

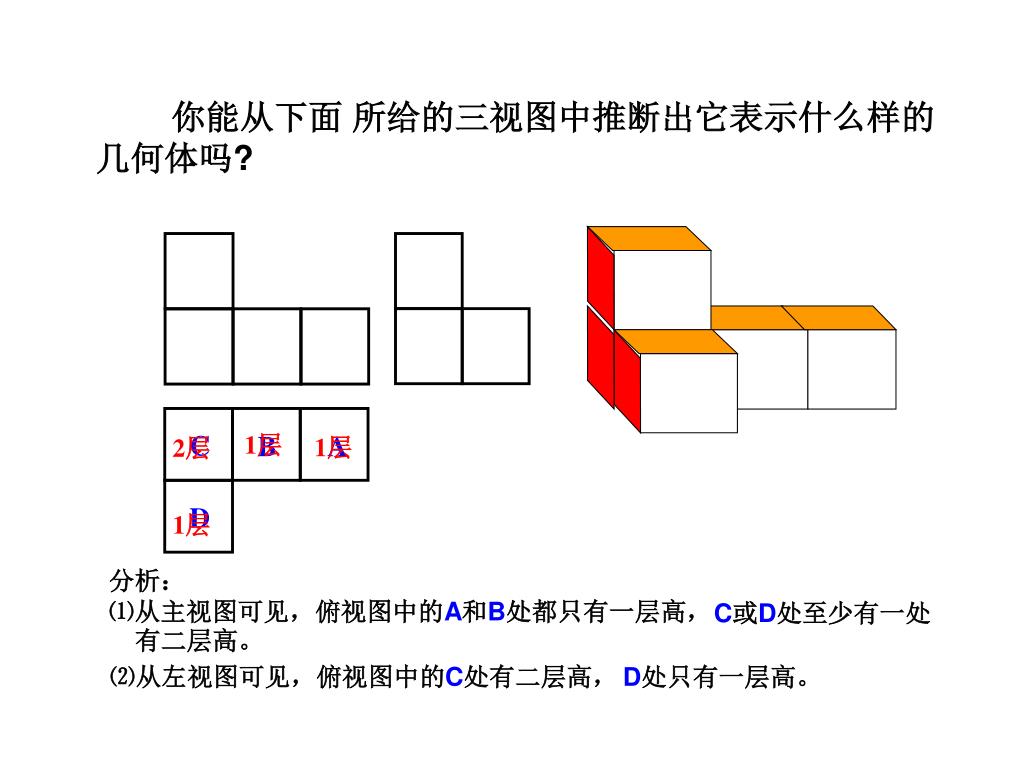

B A 1层 1层 你能从下面 所给的三视图中推断出它表示什么样的几何体吗? C 2层 D 1层 分析:⑴从主视图可见,俯视图中的A和B处都只有一层高, C或D处至少有一处 有二层高。 ⑵从左视图可见,俯视图中的C处有二层高, D处只有一层高。

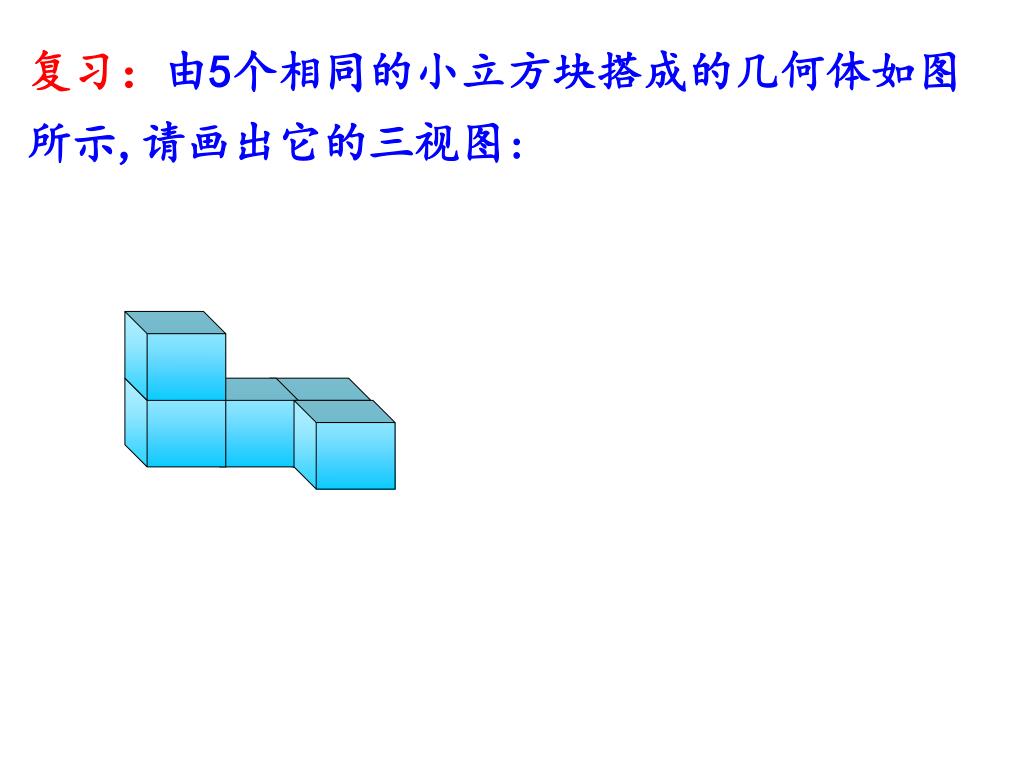

复习:由5个相同的小立方块搭成的几何体如图所示,请画出它的三视图:复习:由5个相同的小立方块搭成的几何体如图所示,请画出它的三视图:

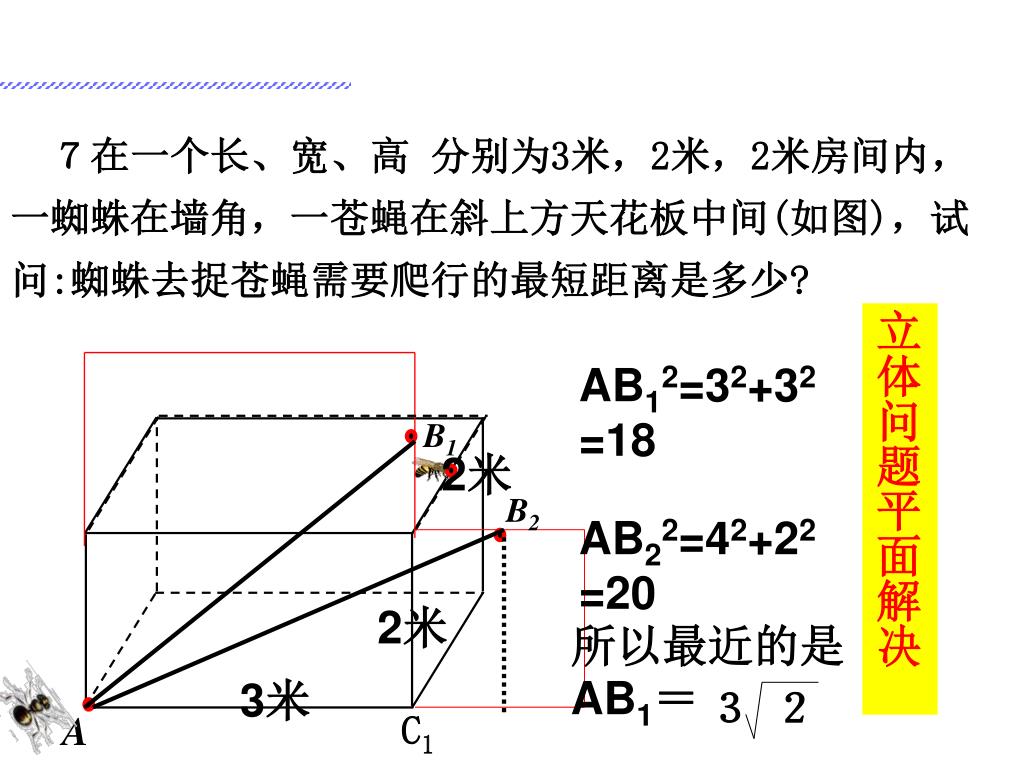

3 2 7在一个长、宽、高 分别为3米,2米,2米房间内,一蜘蛛在墙角,一苍蝇在斜上方天花板中间(如图),试问:蜘蛛去捉苍蝇需要爬行的最短距离是多少? 立体问题平面解决 AB12=32+32=18 B1 2米 B2 AB22=42+22=20 2米 所以最近的是AB1= 3米 C1 A

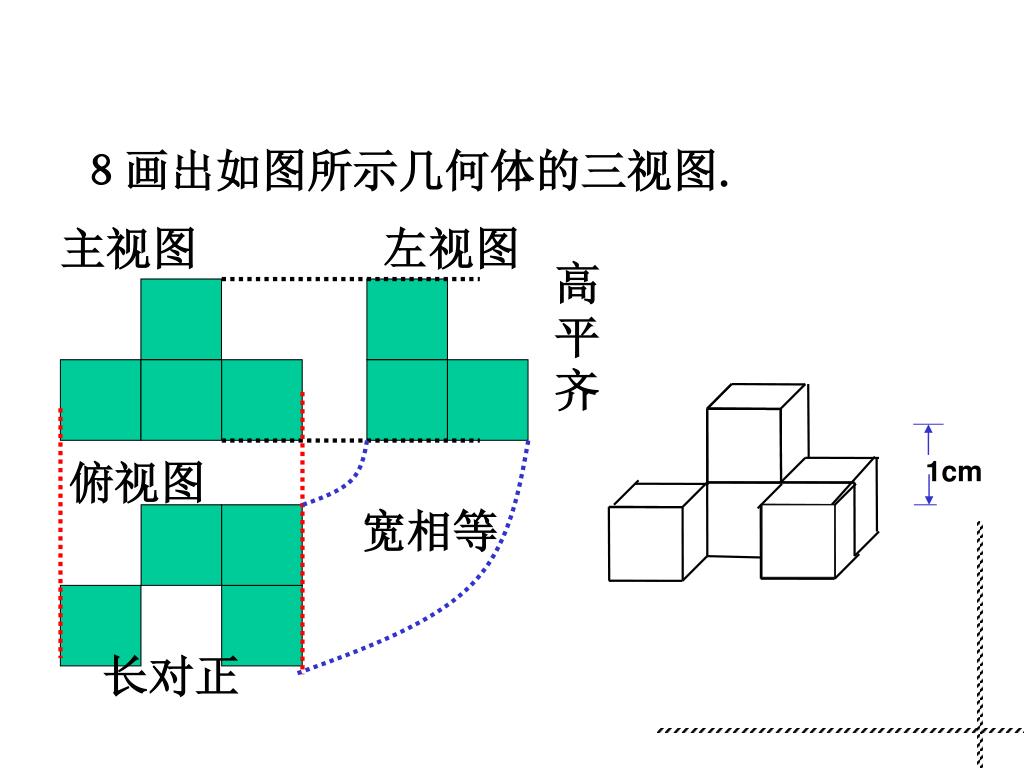

8画出如图所示几何体的三视图. 主视图 左视图 高平齐 俯视图 1cm 宽相等 长对正

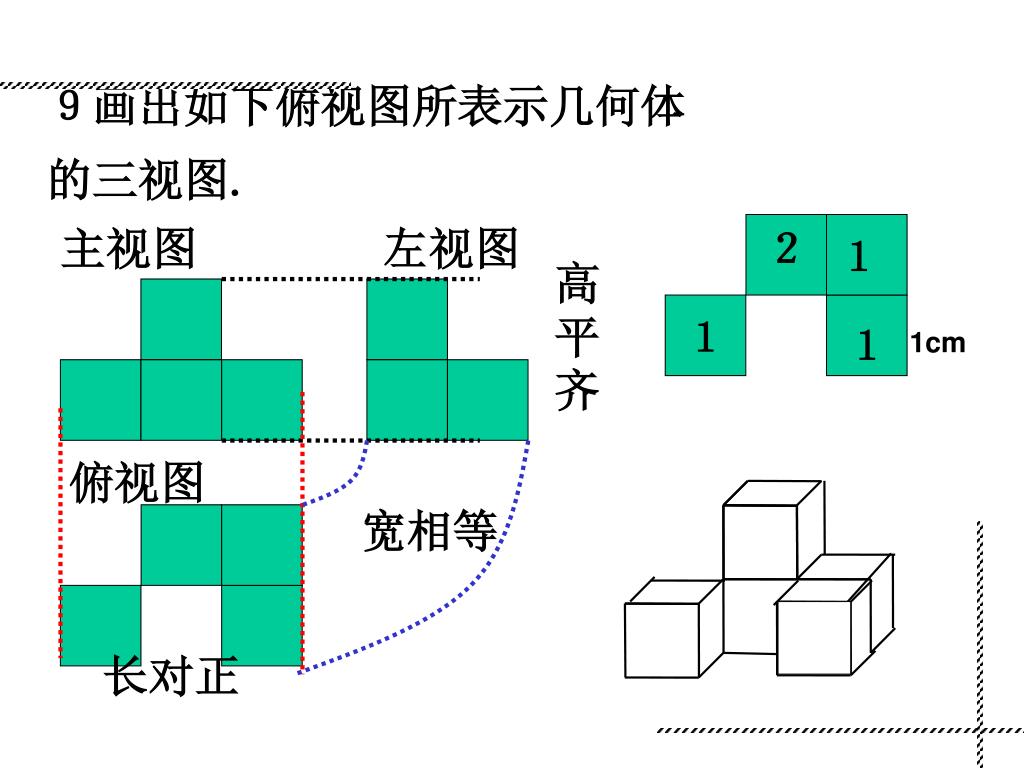

9画出如下俯视图所表示几何体的三视图. 主视图 左视图 2 1 高平齐 1 1 1cm 俯视图 宽相等 长对正

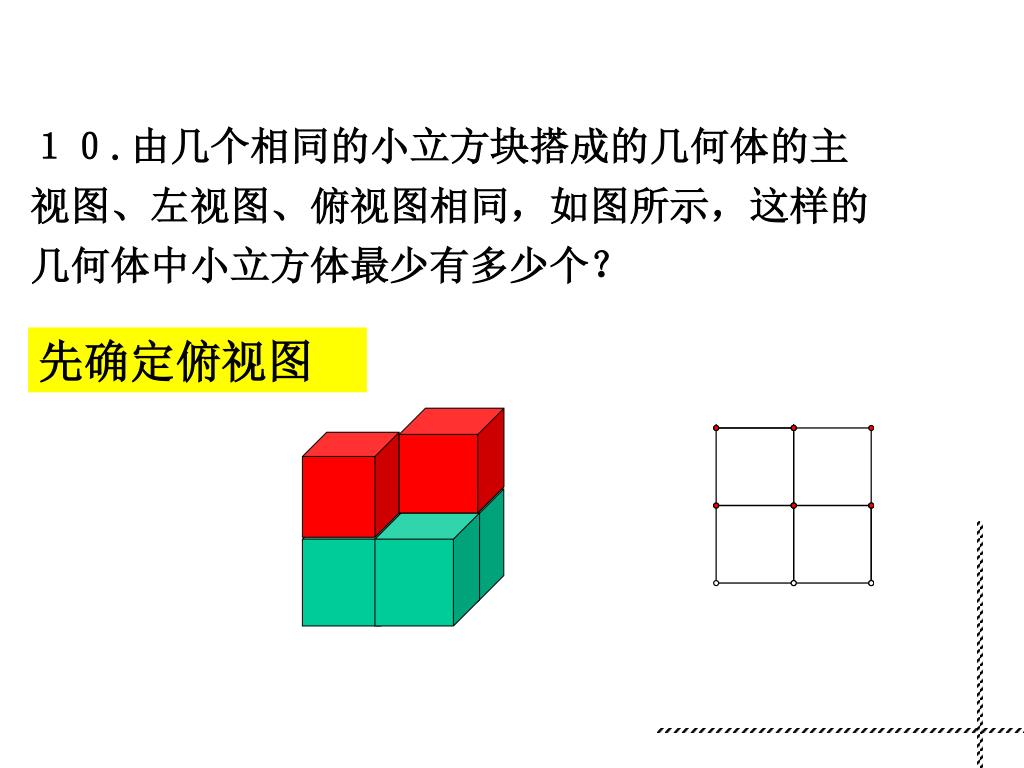

10.由几个相同的小立方块搭成的几何体的主视图、左视图、俯视图相同,如图所示,这样的几何体中小立方体最少有多少个?10.由几个相同的小立方块搭成的几何体的主视图、左视图、俯视图相同,如图所示,这样的几何体中小立方体最少有多少个? 先确定俯视图

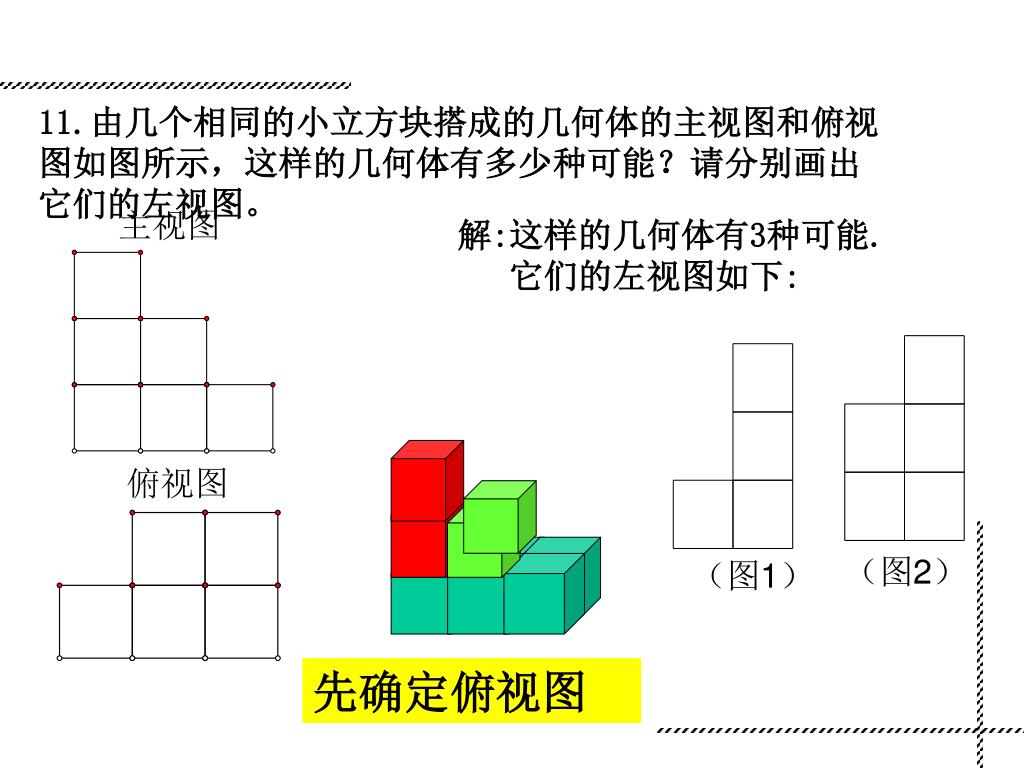

(图1) (图2) 11.由几个相同的小立方块搭成的几何体的主视图和俯视图如图所示,这样的几何体有多少种可能?请分别画出它们的左视图。 主视图 解:这样的几何体有3种可能. 它们的左视图如下: 俯视图 先确定俯视图

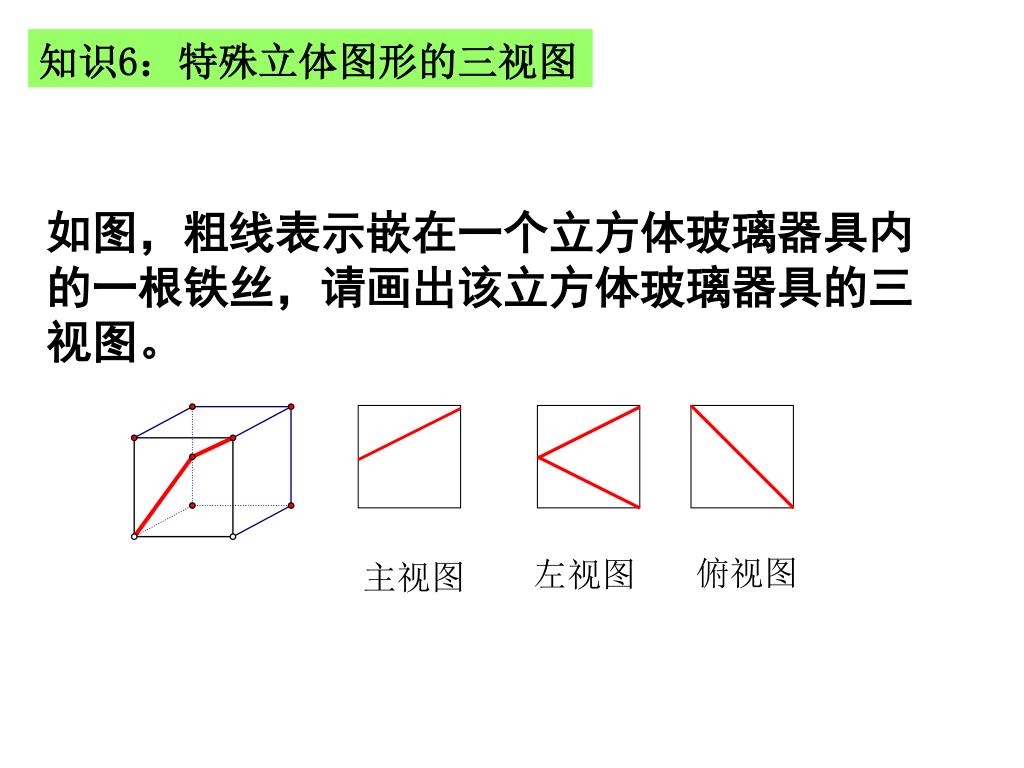

知识6:特殊立体图形的三视图 如图,粗线表示嵌在一个立方体玻璃器具内的一根铁丝,请画出该立方体玻璃器具的三视图。 俯视图 左视图 主视图

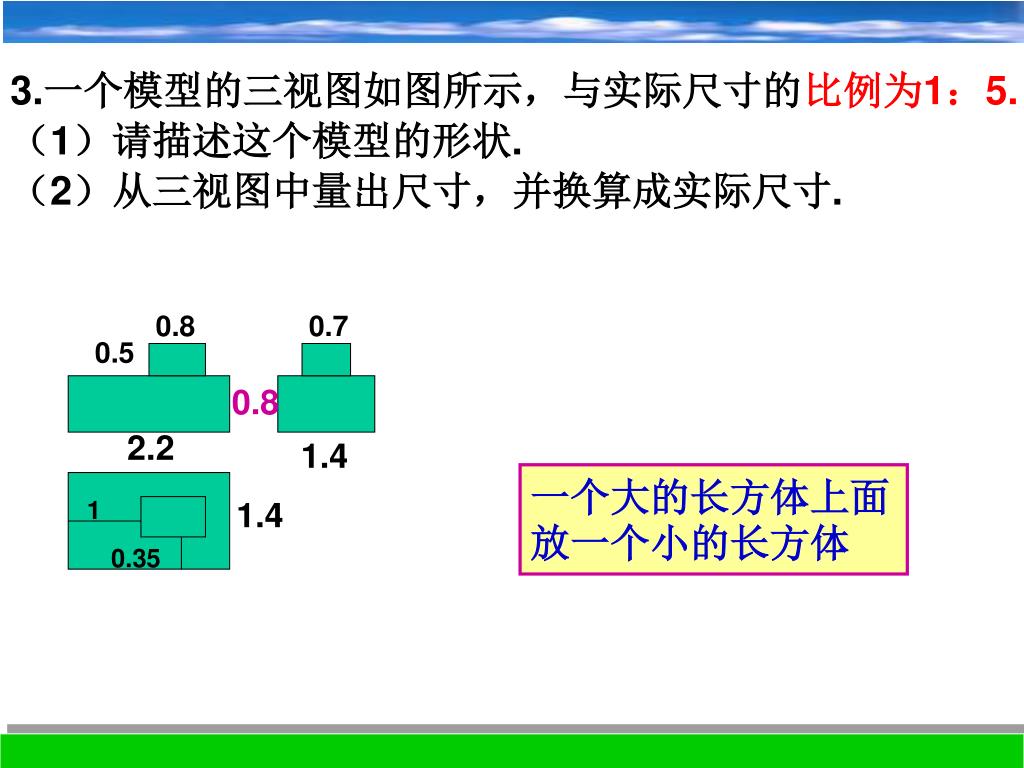

0.8 0.7 0.5 3.一个模型的三视图如图所示,与实际尺寸的比例为1:5. (1)请描述这个模型的形状. (2)从三视图中量出尺寸,并换算成实际尺寸. 0.8 2.2 1.4 一个大的长方体上面放一个小的长方体 1.4 1 0.35
