Presentation Transcript

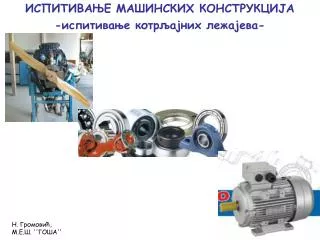

  1. ИСПИТИВАЊЕ МАШИНСКИХ КОНСТРУКЦИЈА -испитивање котрљајних лежајева-

  2. ИСПИТИВАЊA??? –врсте испитивања ИСПИТИВАЊЕ МАТЕРИЈАЛА ? ИСПИТИВАЊА МАШИНСКИХ ДЕЛОВА?

  3. ИСПИТИВАЊА ЛЕЖАЈА ЛЕЖАЈИ су?

  4. Исходи учења: • Да ученик наведе карактеристике које се утврђују испитивањима • Опише поступке испитивања

  5. На основу испитивања највећих светских произвођача лежаја утврђено је да се само у 34% котрљајних лежаја оствари радни век који је једнак предвиђеном!

  6. Периодично радно оптерећење производи као основноно оштећење разарање површинских слојева услед замора материјала. • Површине котрљајних тела и путања временом бивају деформисане што се манифестује губитком радне способности! • у виду: • смањења носивости лежјева • појаве вибрација • појаве шума

  7. а ту су још и: • температура • број промена оптерећења

  8. УЗРОЦИ ОТКАЗА ЛЕЖАЈЕВА!

  9. Носивост лежаја одређује произвођач лежаја испитивањем у лабораторијским условима региструје се број промена оптерећења у јединици времена према сили оптерећења!

  10. ДИНАМИЧКА НОСИВОСТ ЛЕЖАЈЕВА. Оптерећење при којем најмање 90% испитиваних лежајева једне серије издржи 106 циклуса без појаве оштећења! Важна карактеристика лежаја је радни век! време рада лежаја у коме се нећа да појаве знаци оштећења на самом лежају !!!

  11. Зависност утврђена испитивањем и приказана дијаграмом може да се опише и формулом: a=3 за лежај са куглицама a=10/3 за лежај са ваљчићима

  12. Лабораторијски услови испитвања се знатно разликују од радних услова! променљивост оптерећења учестаност променљивости (обртања) услови подмазивања радна температура деформације (еластичне) вратила, кућишта...

  13. Ради добијања података О РАДНОМ ВЕКУ ЛЕЖАЈА лежаји се испитују уграђивањем на моделу - ’’реалној конструкцији’’ и испитавњем у лабораторији у којој се стварају услови што приближнији условима експлоатције!

  14. SKF NoWear технологија Полазећи од стандардних конструктивних решења елемената лежаја, SKF је на критичним местима додатно оплеменио котрљајне елементе и/или стазе котрљања микронском превлаком од екстремно тврдог материјала. Ради се о новој угљеничној превлаки са кристалном структуромдијаманта. DLC превлак(Diamond-Like Carbon), која се наноси посебнимPVD процесом (PhysicaVapour Deposition). Овај нови процес обезбеђује формирање превлаке униформне дебљине и структуре, што је од изузетног значаја за котрљајне лежајеве.
