颜色基础

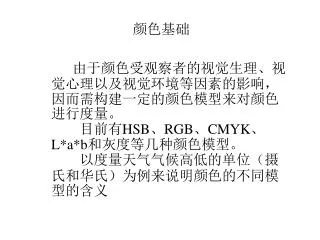

1. 颜色基础 • 由于颜色受观察者的视觉生理、视觉心理以及视觉环境等因素的影响，因而需构建一定的颜色模型来对颜色进行度量。 • 目前有HSB、RGB、CMYK、L*a*b和灰度等几种颜色模型。 • 以度量天气气候高低的单位（摄氏和华氏）为例来说明颜色的不同模型的含义

2. HSB模型 • 色相（Hue）：由物体反射或透射的光的波长，表示在标准色相中的位置，用0°~360 °表示。 • 饱和度（Saturation):颜色的纯度，表示色相中灰色所占的比例。用0%（灰色）~100%（完全饱和）表示。 • 亮度（Bright）是指颜色的相对明暗度，用0%（黑）~100%（白）表示。 A——表示饱和度 B——表示色相 C——表示亮度 D——表示所有的色相

3. HSB演示1

4. HSB 演示2

5. 补色示意图 补色：在色相环中互为180 °方向的颜色称为互补色。如0°的红色与180°的青色互为补色， 黑色的补色为仍为黑色，白色的补色仍为白色。

6. 反色示意图 反色（反相）：彩色情况下，反色等于补色，即在色相环中互为180 °方向的颜色也为互反色，但 与补色有一点不同，黑色与白色互为反色。

7. RGB(加色)模型 • R表示红色(0~255) • G表示绿色(0~255) • B表示蓝色(0~255) • RGB为在显示器可显示的颜色，一般用于电子出版与网页制作。

8. RGB演示

9. CMYK(减色)模型 • M表示品红 • (0%~100%) • Y表示黄色 • (0 %~100%) • K表示黑色 • (0%~100%) • C表示青色 • (0%~100%)。 • CMYK为印刷四色。一般用于印刷出版物。

10. CMYK 演示

11. 灰度模型 • 灰度模型使用不同的浓淡的灰色来表示物体 • 表示高质量的黑白照片 • 每个灰度物体都有一个亮度值,范围从0%(白)~100%(黑)

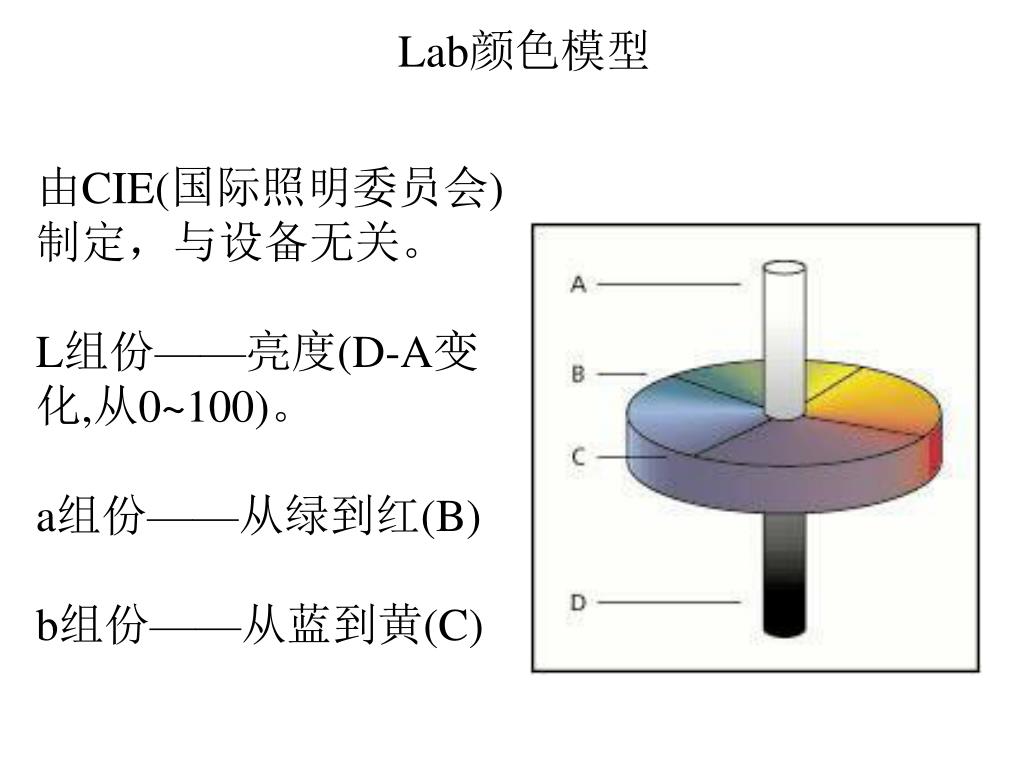

12. Lab颜色模型 • 由CIE(国际照明委员会)制定，与设备无关。 • L组份——亮度(D-A变化,从0~100)。 • a组份——从绿到红(B) • b组份——从蓝到黄(C)

13. 印刷四色与专色 • 印刷四色（CMYK） • 专色：用预先混合好的油墨，由印刷业使用一个标准的颜色匹配系统配置。如荧黄色、烫银等，就需要专色来完成。在印刷时印专色需要一块专色印版。 • 反色： • 补色：

14. 综合1 RGB=100,0,0

15. 综合2

16. 综合3 • 注意文档的颜色模式与所绘物件对象的颜色的本质区别。 • 分清CMYK和RGB两种颜色模式的不同使用场合。

17. 版面构成（1） 版面构成 版面编排是设计的重点之一，好的编排往往能达到较好的视觉效果，我们可以利用简单的文字和颜色，制造一些视觉上的特殊感受，这里就有十个简单的例子，介绍版面构成所拥有的几种特性。 ■大小 ■对比 ■重覆 ■远近 ■镜射

18. ■粗细 版面构成（2） ■连续 ■韵律 ■统一 ■移动

19. 数位影像（1） 在电脑的世界里，所有的影像均是由许多的小方点所构成，并以矩阵的方式排列，我们常常听到，某某萤幕的解析度是 800×600 pixel，或是图档的大小为多少 pixel，解析度是多少 dpi…，但很多人并不了解它们的真正含意。 Pixel是由 Picture 和 Element这两个单词所组成的，是用来计算数位影像的一种单位，如同摄影的相片一样，数位影像也具有连续性的浓淡阶调，我们若把影像放大数倍，会发现这些连续色调其实是由许多色彩相近的小方点所组成，这些小方点就是构成影像的最小单位“像素”（Pixel）。

20. 数位影像（2） DPI 原是印刷上的记量单位，意指每平方英寸上，所印刷的网点数（Dot Per Inch），但在电脑与印刷结合，数位输入，输出设备快速发展的同时，大多数的人已将数位影像的解析度用DPI表示，但较为严谨的人可能不会同意，因为印刷时计算的网点大小（Dot）和电脑的显示像素（Pixel）并非相同，所以较专业的人士，会用PPI表示数位解析度，藉以区分二者。

21. 数位色彩 （1） 数位影像的色彩是经由位元（BIT）的计算和组合而来，单纯的黑白图像是最简单的色彩结构，在电脑上用到1位元的资料，虽说只有黑色和白色，但仍能透过疏密的矩阵排列，将黑与白组合成近似视觉上的灰色阶调。 灰阶（GRAYSCALE）的影像共有256个阶调，看起来类似传统的黑白照片，除黑、白二色之外，尚有254种深浅的灰色，电脑必须以8位元的资料，显示这256种阶调 全彩（FULL COLOR）是指RGB三色光所能显示的所有颜色，每一色光以8位元表示，各有256种阶调，三色光交互增减，就能显示24BIT的1677万色（256*256*256= 16,777,216），这个数值就是电脑所能表示的最高色彩，也就是通称的 RGB TureColor。

22. 数位色彩 （2） 8位元色是指具有256种阶调，或256种色彩的影像，若要把24位元的全彩图片转成256色的8位元，通常必须经过索引的步骤（Indexed），也就是在原本24位元的1677万色中，先建立颜色分布表（histogram），然后再找出最常用的256种颜色，定义出新的调色盘，最后再以新色盘的256色取代原图。

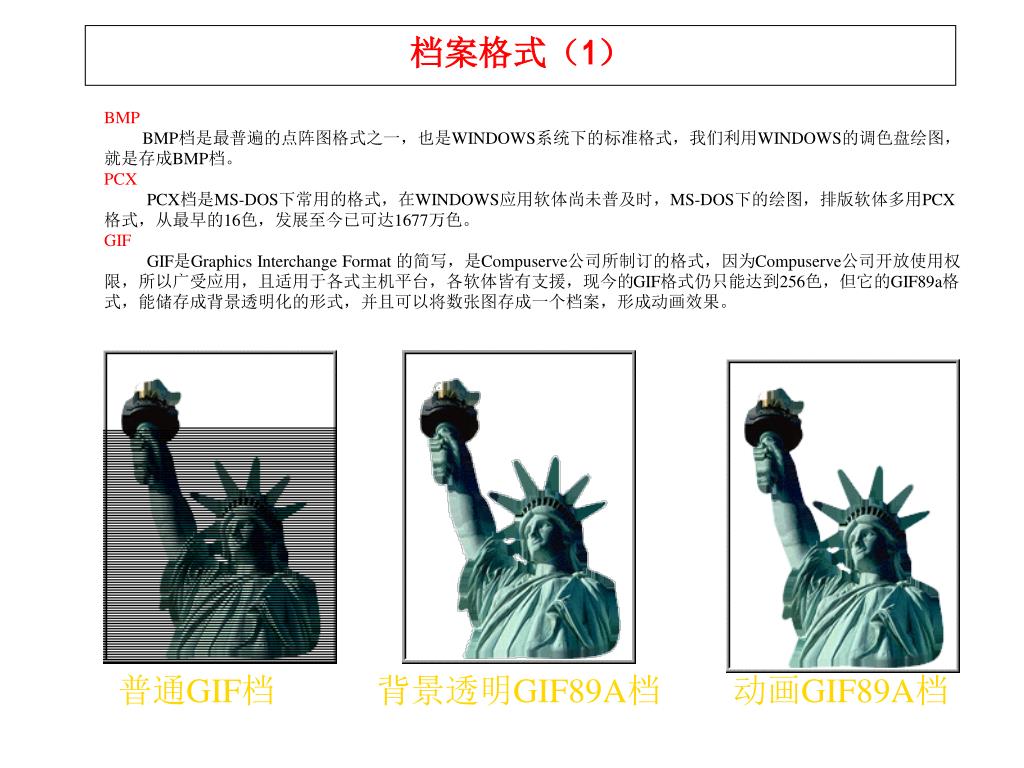

23. 普通GIF档 背景透明GIF89A档 动画GIF89A档 档案格式（1） BMP BMP档是最普遍的点阵图格式之一，也是WINDOWS系统下的标准格式，我们利用WINDOWS的调色盘绘图，就是存成BMP档。 PCX PCX档是MS-DOS下常用的格式，在WINDOWS应用软体尚未普及时，MS-DOS下的绘图，排版软体多用PCX格式，从最早的16色，发展至今已可达1677万色。 GIF GIF是Graphics Interchange Format 的简写，是Compuserve公司所制订的格式，因为Compuserve公司开放使用权限，所以广受应用，且适用于各式主机平台，各软体皆有支援，现今的GIF格式仍只能达到256色，但它的GIF89a格式，能储存成背景透明化的形式，并且可以将数张图存成一个档案，形成动画效果。

24. 档案格式（2） JPEG JPEG是一种高效率的压缩档，在存档时能够将人眼无法分辨的资料删除，以节省储存空间，但这些被删除的资料无法在解压时还原，所以JPEG档案并不适合放大观看，输出成印刷品时品质也会受到影响，这种类型的压缩档案，称为『失真（Loosy）压缩』或『破坏性压缩』。 TIFF 与 EPSTIFF和EPS格式都包含两个部份，第一部份是屏幕显示的低解析度影像，方便影像处理时的预览和定位，而另一部份包含各分色的单独资料，TIFF常被用于彩色图档的扫瞄，它是以RGB的全彩模式储存，而EPS档是以DCS/CMYK的形式储存，档案中包含CMYK四种颜色的单独资料，可以直接输出四色网片。 PSDPSD档是 Adobe Photoshop 的专用档案，可以储存成RGB或CMYK模式，更能自订颜色数目储存，PSD档可以将不同的物件以层级（Layer）分离储存，便于修改和制作各种特效。

25. 输入装置（1） 在电子影像处理的过程中，最常用到的输入工具应该是“数位相机”（Digital Camera）和“扫瞄器”（Scaner），这两种硬件在多年以前因为价格昂贵，大多只被用在专业的领域，一般人并不容易接触，但现今厂商大量发展低阶的设备，加上CCD成像装置的进步，竞争后的价格已达万元以下，拥有这些设备已不再是非专业人士的梦想。 CCDCCD（Charge Couple Device）是一种阵列式的光敏检像器，称为“电荷耦合元件”，在撷取影像时，有类似传统相机底片的感光作用，当我们评估扫瞄器的解析度 （Scanning Resolution）时，其实就是评价CCD的解析能力，现今市场上一万元上下的扫描器，大约都可以达到300～600dpi，这样的品质用来作为屏幕显示或列印，已能有高水准的表现，但若要输出成网片印刷，则需用到1200dpi以上的高价位机种了。 扫描器扫描器大致上可分为三类，分别是“掌上型”，“平台式”，“滚筒式”，其中除了滚筒式扫描器使用光电管撷取影像外，其余两种都是利用CCD成像。

26. 输入装置（2） 数位相机数位相机也是一种利用CCD成像的输入装置，在摄影时能省去装卸底片和冲洗印相的繁复步骤，只需通过连接线和简单的软件，影像即能输入电脑，某些数位相机能够装上“记忆卡”(Memory Card)一次可记忆数十张或数百张相片，给需要大量摄影或长期外出的工作者带来极大的便利。现今低阶的数位相机价格约在两万元以下，但解析度并不高，最多只有 640×480 pixels，而某些以“液晶屏幕”即时显示为噱头的数位相机，更是只能达到320×240，几乎不可能作为输出，充其量只能用在屏幕展示而已。 影像撷取卡是“类比影像”和“数位影像”的转换器，能够捕捉电视、录放影机、碟影机、V8摄影机…等所产生的影像，价格大约介于3000～7000元，可以通过软件进行动态撷取或静态捕捉，再储存成数位影像，若以V8摄影机作为输入工具，通过影像撷取卡便可代替数位相机，还可当成远端“视讯会议”的摄影机使用。

27. 输出装置 输出装置通常是指各式各样的打印机，若依照输出色彩来分，可分为黑白和彩色两种，但因为数位影像以彩色居多，在此只讨论彩色打印机。 喷墨式打印机喷墨式打印机是将颜料吸入喷嘴，通过一个加热元件，使墨水沸腾产生气泡膨胀后，再一滴一滴喷到纸张上，因为墨水是干燥之后才附着于纸上，所以要等候些许时间，以避免墨水晕开，而且要选用涂布特殊质料（矽）的专用纸张，才能达到较佳的打印品质，一般喷墨打印机的解析度若能达到720DPI，再加上良好的专用纸张或专用相纸，打印效果还算不错。 喷蜡式打印机喷蜡式打印机的颜料是固态腊状，打印时加热融化，喷到纸上随即凝固附着，它的优点是能在各种材质上打印，品质可达热升华打印机的水准，但油墨凝固后会有浮凸的情形，可能会因为纸张的折叠而使颜色脱落。 雷射打印机 雷射打印机的打印原理是将CMYK四色碳粉，分四次打印到纸上，不需用到专用纸张，雷射打印机的打印品质和打印速度是打印机中的佼佼者，能以高解析度打印（1000DPI以上），但售价高昂，多为办公室或专业人士使用。
