Литвинова Т.П., Красинский Е.М., Кудрявцев И.В. (ФГУП «ВСЕГЕИ»)

1. Особенности создания современной геофизической основы ГК-1000/3: современное состояние, актуализация, проблемы, пути развития Литвинова Т.П., Красинский Е.М., Кудрявцев И.В. (ФГУП «ВСЕГЕИ»)

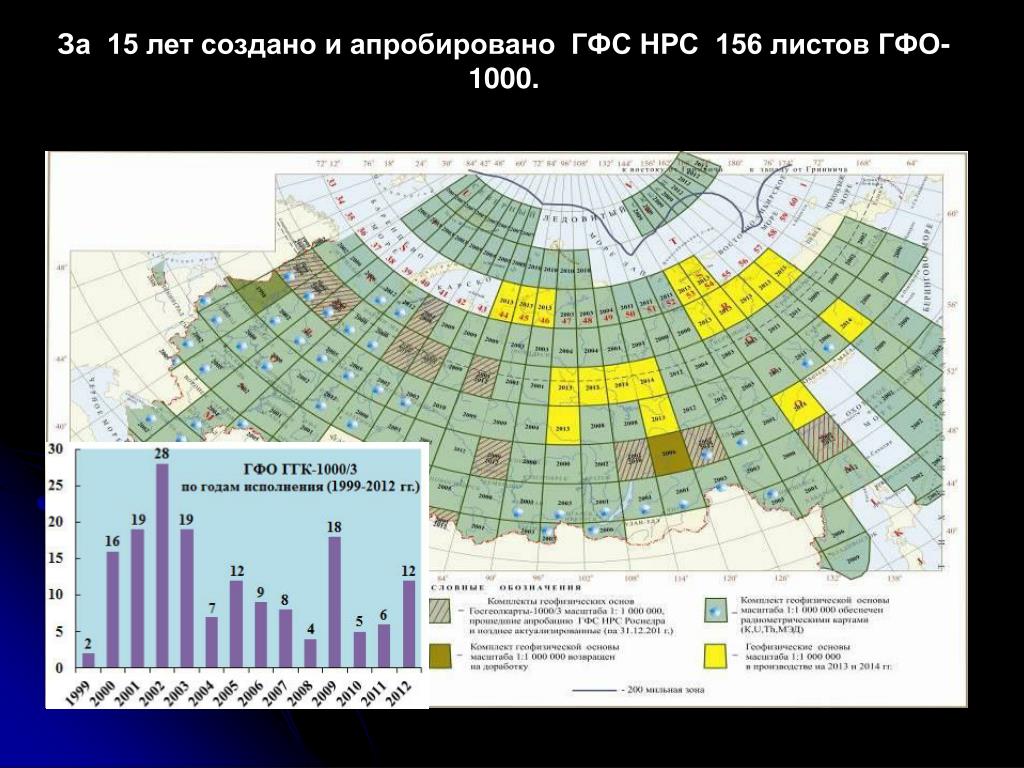

2. За 15 лет создано и апробировано ГФС НРС 156 листов ГФО-1000.

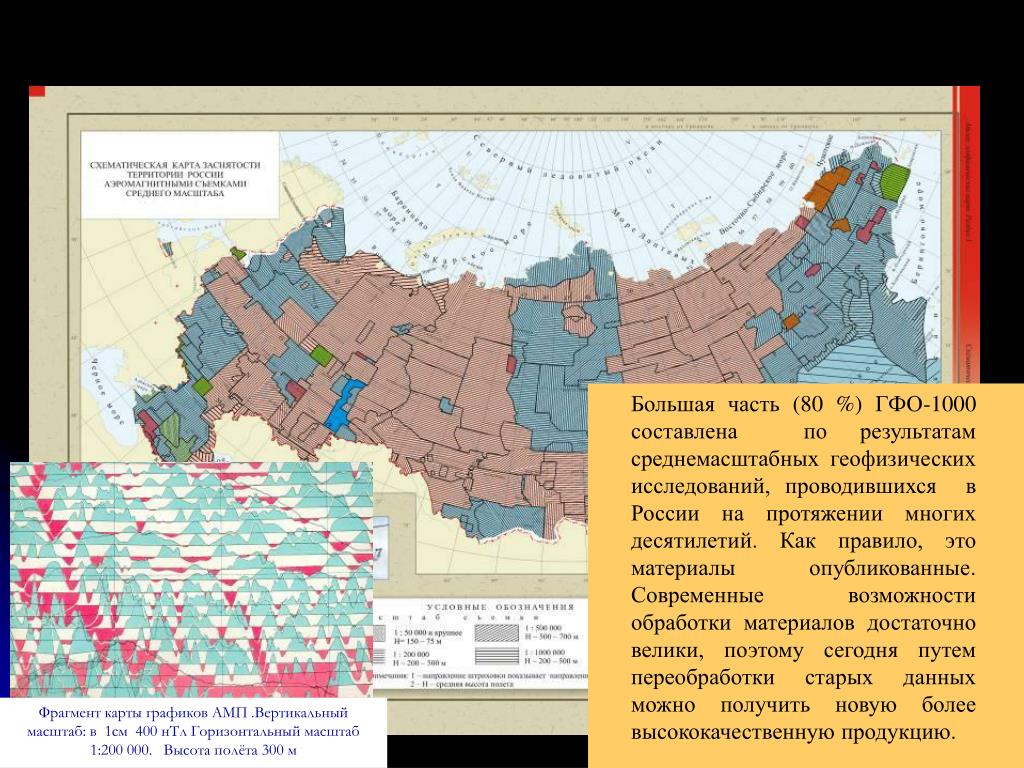

3. Большая часть (80 %) ГФО-1000 составлена по результатам среднемасштабных геофизических исследований, проводившихся в России на протяжении многих десятилетий. Как правило, это материалы опубликованные. Современные возможности обработки материалов достаточно велики, поэтому сегодня путем переобработки старых данных можно получить новую более высококачественную продукцию. Фрагмент карты графиков АМП .Вертикальный масштаб: в 1см 400 нТл Горизонтальный масштаб 1:200 000. Высота полёта 300 м

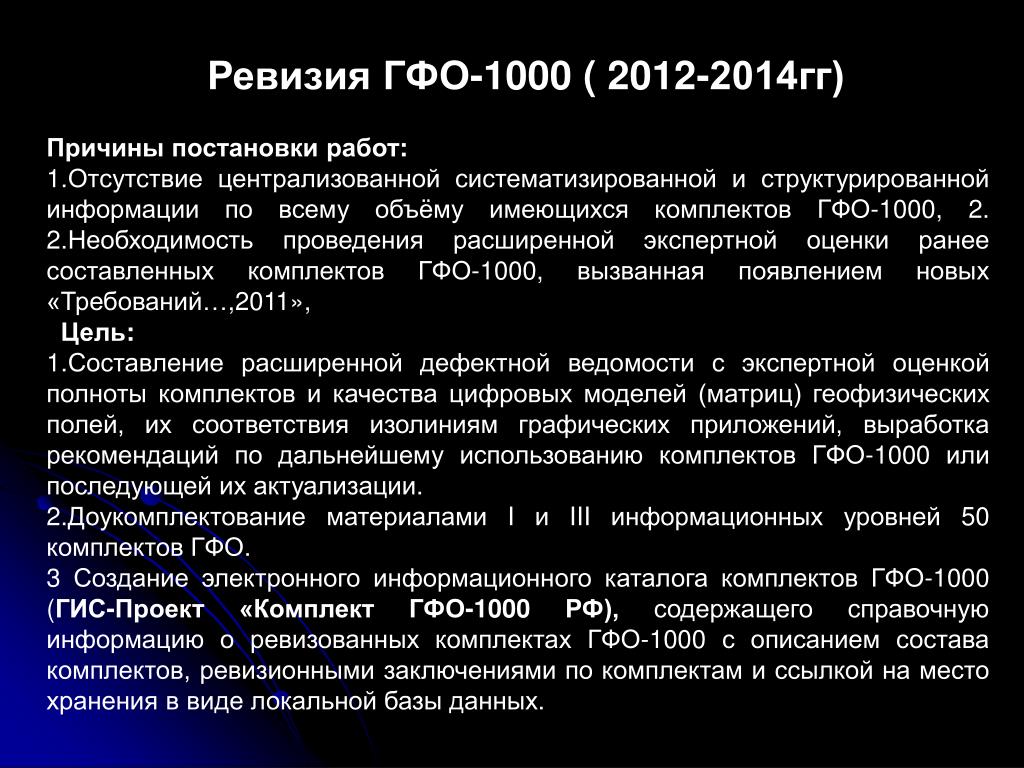

4. Ревизия ГФО-1000 ( 2012-2014гг) Причины постановки работ: 1.Отсутствие централизованной систематизированной и структурированной информации по всему объёму имеющихся комплектов ГФО-1000, 2. 2.Необходимость проведения расширенной экспертной оценки ранее составленных комплектов ГФО-1000, вызванная появлением новых «Требований…,2011», Цель: 1.Составление расширенной дефектной ведомости с экспертной оценкой полноты комплектов и качества цифровых моделей (матриц) геофизических полей, их соответствия изолиниям графических приложений, выработка рекомендаций по дальнейшему использованию комплектов ГФО-1000 или последующей их актуализации. 2.Доукомплектование материалами I и III информационных уровней 50 комплектов ГФО. 3 Создание электронного информационного каталога комплектов ГФО-1000 (ГИС-Проект «Комплект ГФО-1000 РФ), содержащего справочную информацию о ревизованных комплектах ГФО-1000 с описанием состава комплектов, ревизионными заключениями по комплектам и ссылкой на место хранения в виде локальной базы данных.

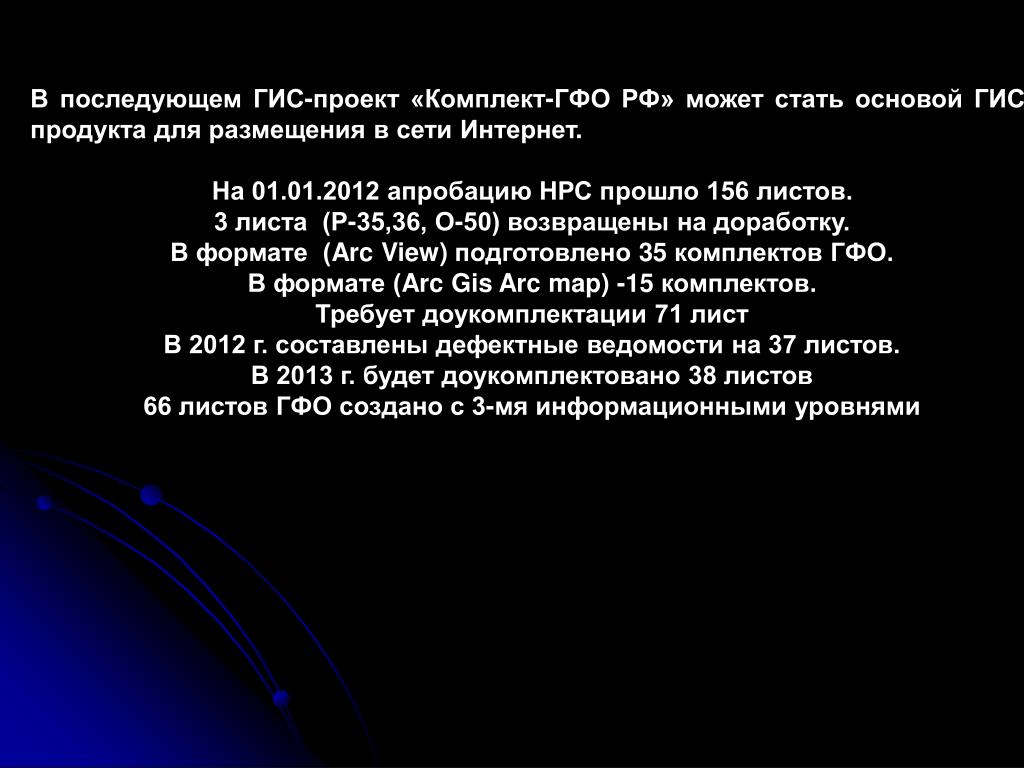

5. В последующем ГИС-проект «Комплект-ГФО РФ» может стать основой ГИС-продукта для размещения в сети Интернет. На 01.01.2012 апробацию НРС прошло 156 листов. 3 листа (Р-35,36, О-50) возвращены на доработку. В формате (Arc View) подготовлено 35 комплектов ГФО. В формате (Arc Gis Arc map) -15 комплектов. Требует доукомплектации 71 лист В 2012 г. составлены дефектные ведомости на 37 листов. В 2013 г. будет доукомплектовано 38 листов 66 листов ГФО создано с 3-мя информационными уровнями

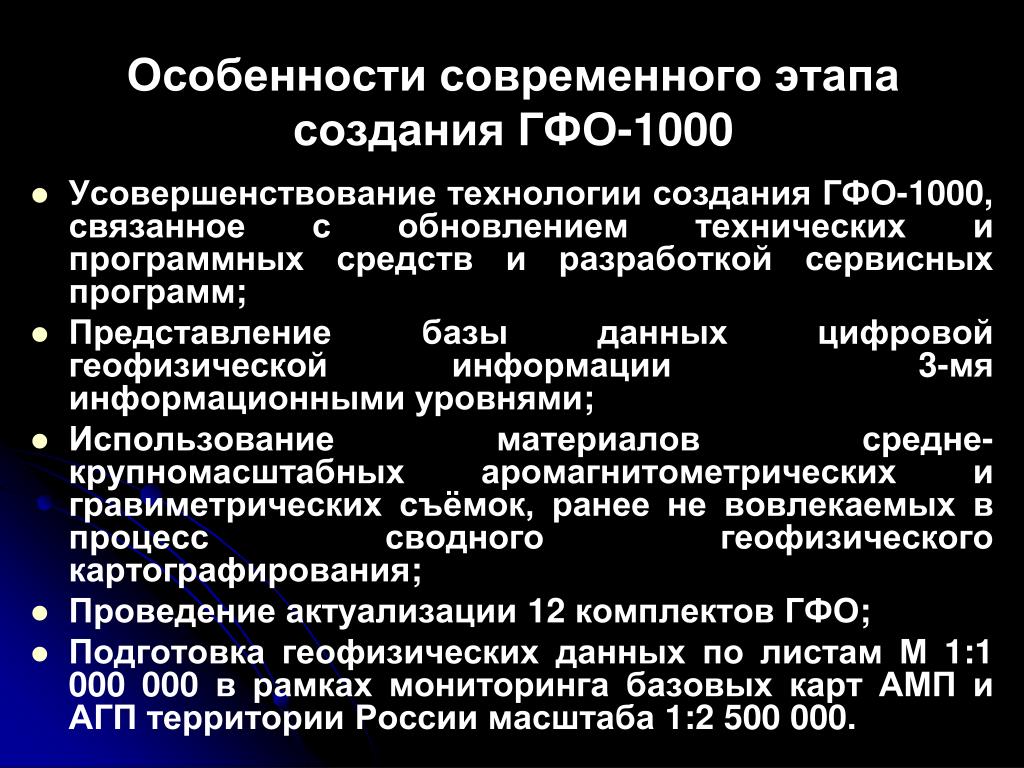

6. Особенности современного этапа создания ГФО-1000 • Усовершенствование технологии создания ГФО-1000, связанное с обновлением технических и программных средств и разработкой сервисных программ; • Представление базы данных цифровой геофизической информации 3-мя информационными уровнями; • Использование материалов средне-крупномасштабных аромагнитометрических и гравиметрических съёмок, ранее не вовлекаемых в процесс сводного геофизического картографирования; • Проведение актуализации 12 комплектов ГФО; • Подготовка геофизических данных по листам М 1:1 000 000 в рамках мониторинга базовых карт АМП и АГП территории России масштаба 1:2 500 000.

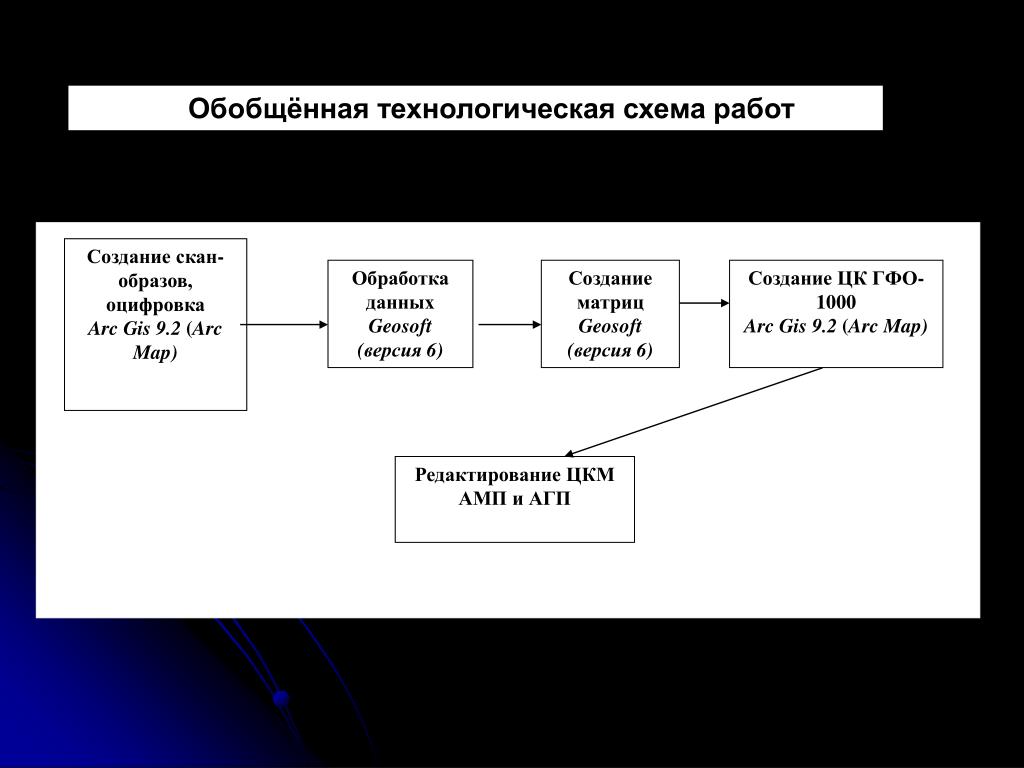

7. Создание скан-образов, оцифровка ArcGis 9.2 (ArcMap) Обработка данных Geosoft (версия 6) Создание матриц Geosoft (версия 6) Создание ЦК ГФО-1000 ArcGis 9.2 (ArcMap) Редактирование ЦКМ АМП и АГП . Обобщённая технологическая схема работ

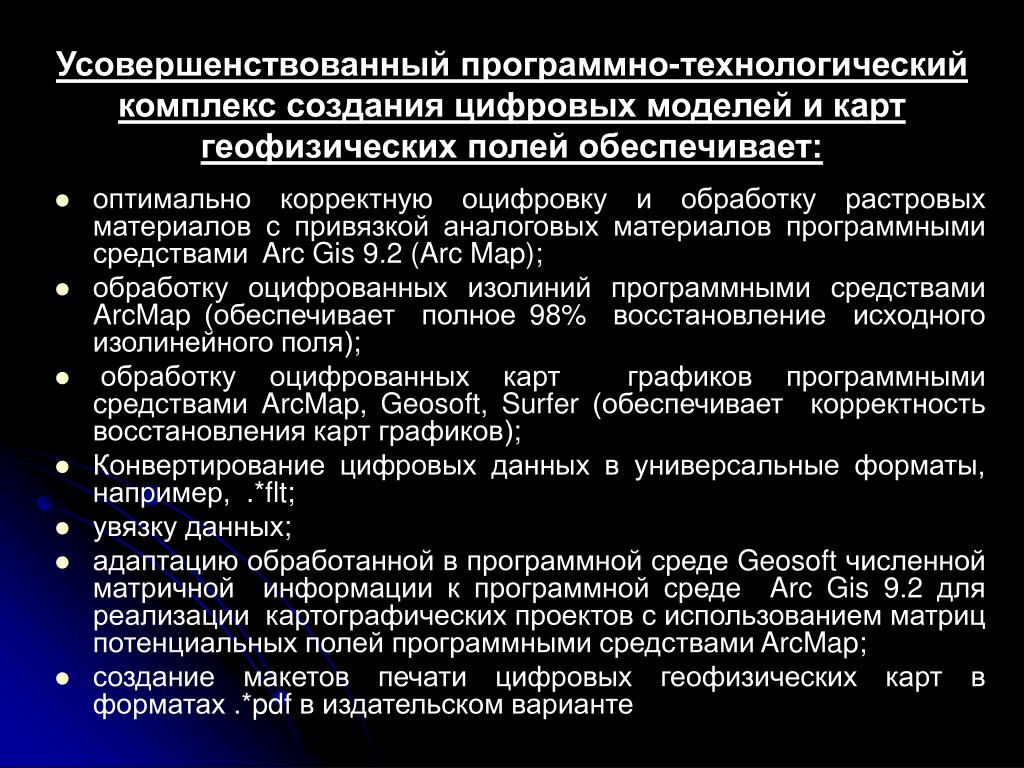

8. Усовершенствованный программно-технологический комплекс создания цифровых моделей и карт геофизических полей обеспечивает: • оптимально корректную оцифровку и обработку растровых материалов с привязкой аналоговых материалов программными средствами Arc Gis 9.2 (Arc Map); • обработку оцифрованных изолиний программными средствами ArcMap (обеспечивает полное 98% восстановление исходного изолинейного поля); • обработку оцифрованных карт  графиков программными средствами ArcMap, Geosoft, Surfer (обеспечивает корректность восстановления карт графиков); • Конвертирование цифровых данных в универсальные форматы, например, .*flt; • увязку данных; • адаптацию обработанной в программной среде Geosoft численной матричной информации к программной среде Arc Gis 9.2 для реализации картографических проектов с использованием матриц потенциальных полей программными средствами ArcMap; • создание макетов печати цифровых геофизических карт в форматах .*pdf в издательском варианте

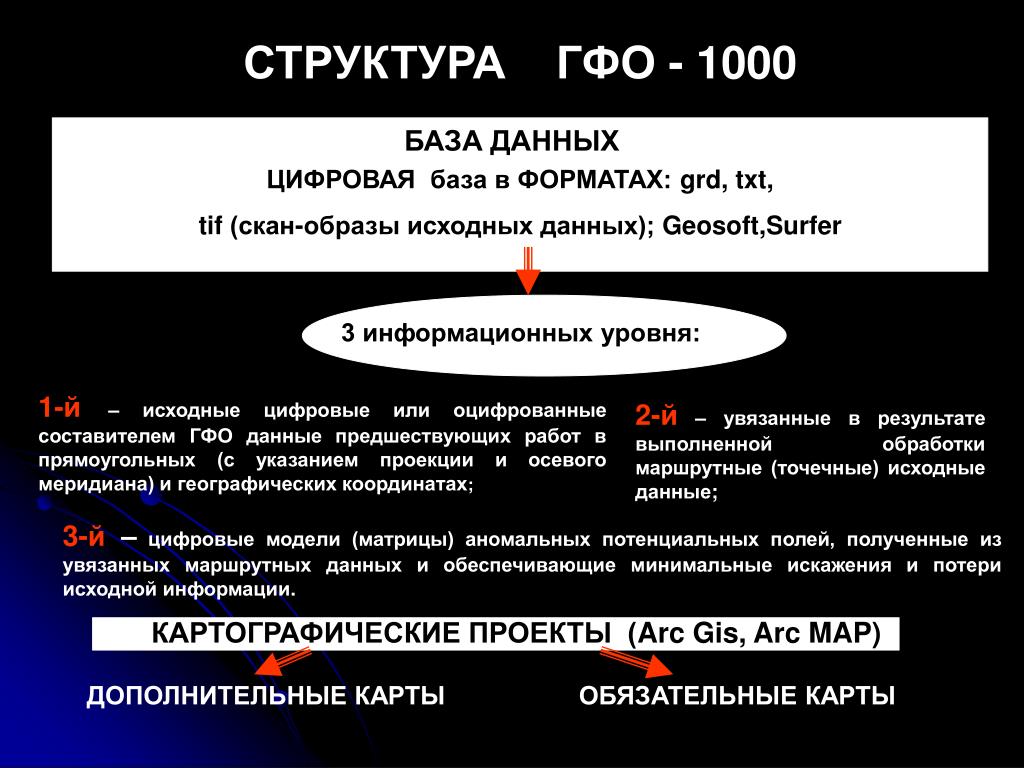

9. БАЗА ДАННЫХ ЦИФРОВАЯ база в ФОРМАТАХ: grd, txt, tif (скан-образы исходных данных); Geosoft,Surfer 3 информационных уровня: СТРУКТУРА ГФО - 1000 1-й – исходные цифровые или оцифрованные составителем ГФО данные предшествующих работ в прямоугольных (с указанием проекции и осевого меридиана) и географических координатах; 2-й – увязанные в результате выполненной обработки маршрутные (точечные) исходные данные; 3-й – цифровые модели (матрицы) аномальных потенциальных полей, полученные из увязанных маршрутных данных и обеспечивающие минимальные искажения и потери исходной информации. КАРТОГРАФИЧЕСКИЕ ПРОЕКТЫ (Arc Gis, Arc MAP) ДОПОЛНИТЕЛЬНЫЕ КАРТЫ ОБЯЗАТЕЛЬНЫЕ КАРТЫ

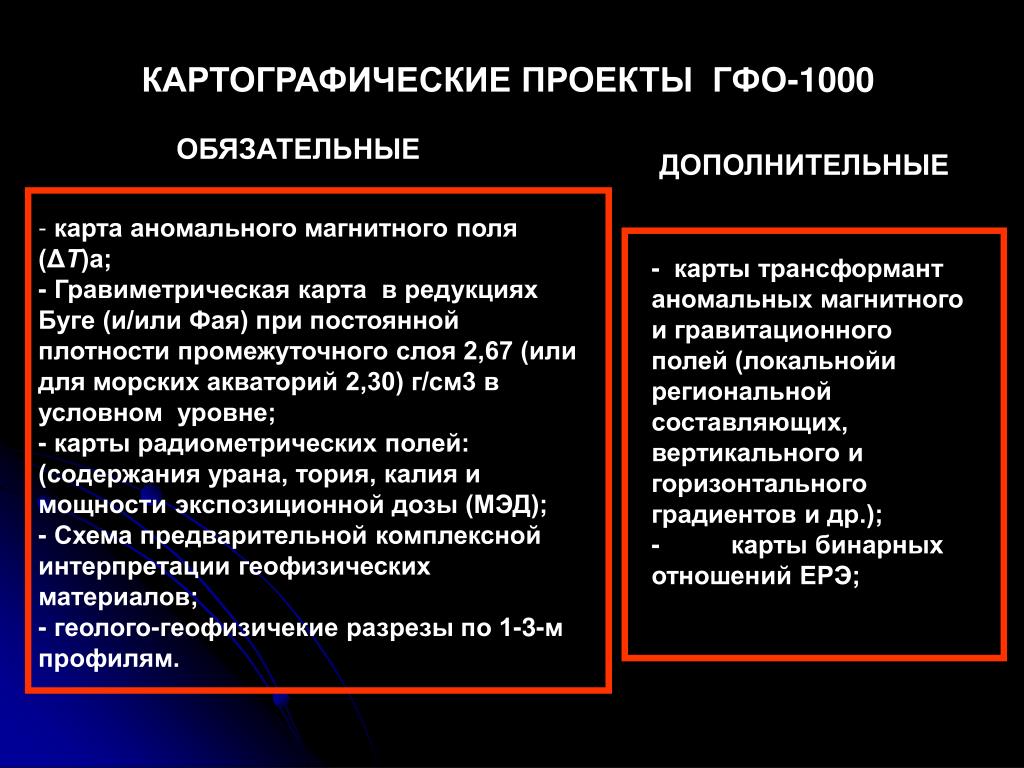

10. КАРТОГРАФИЧЕСКИЕ ПРОЕКТЫ ГФО-1000 ОБЯЗАТЕЛЬНЫЕ ДОПОЛНИТЕЛЬНЫЕ - карта аномального магнитного поля (ΔТ)а; - Гравиметрическая карта в редукциях Буге (и/или Фая) при постоянной плотности промежуточного слоя 2,67 (или для морских акваторий 2,30) г/см3 в условном уровне; - карты радиометрических полей: (содержания урана, тория, калия и мощности экспозиционной дозы (МЭД); - Схема предварительной комплексной интерпретации геофизических материалов; - геолого-геофизичекие разрезы по 1-3-м профилям. - карты трансформант аномальных магнитного и гравитационного полей (локальнойи региональной составляющих, вертикального и горизонтального градиентов и др.); - карты бинарных отношений ЕРЭ;

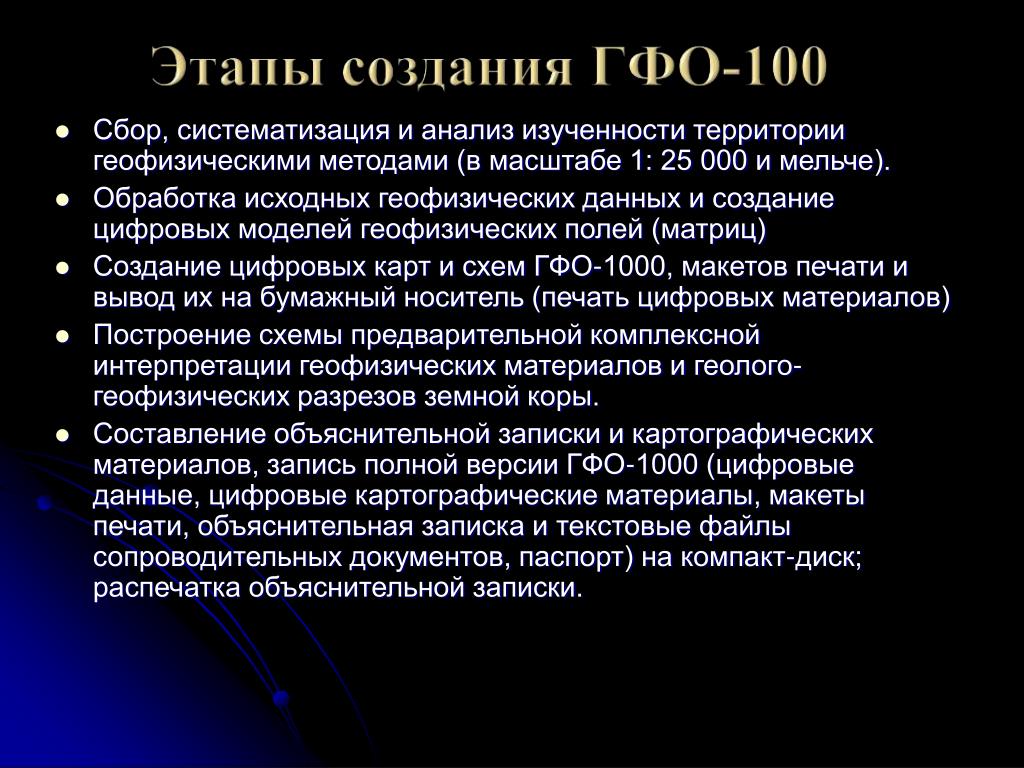

11. Сбор, систематизация и анализ изученности территории геофизическими методами (в масштабе 1: 25 000 и мельче). • Обработка исходных геофизических данных и создание цифровых моделей геофизических полей (матриц) • Создание цифровых карт и схем ГФО-1000, макетов печати и вывод их на бумажный носитель (печать цифровых материалов) • Построение схемы предварительной комплексной интерпретации геофизических материалов и геолого-геофизических разрезов земной коры. • Составление объяснительной записки и картографических материалов, запись полной версии ГФО-1000 (цифровые данные, цифровые картографические материалы, макеты печати, объяснительная записка и текстовые файлы сопроводительных документов, паспорт) на компакт-диск; распечатка объяснительной записки.

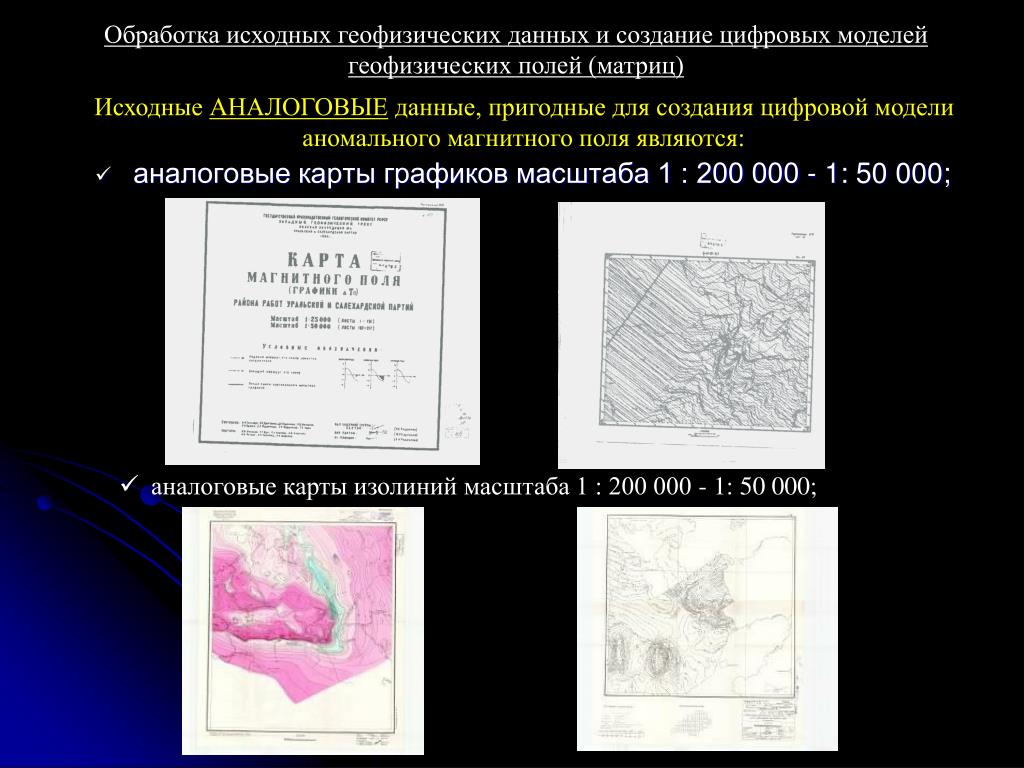

12. Обработка исходных геофизических данных и создание цифровых моделей геофизических полей (матриц) Исходные АНАЛОГОВЫЕ данные, пригодные для создания цифровой модели аномального магнитного поля являются: • аналоговые карты изолиний масштаба 1 : 200 000 - 1: 50 000; • аналоговые карты графиков масштаба 1 : 200 000 - 1: 50 000;

13. Оцифровка и обработка исходных АНАЛОГОВЫХ данных, пригодных для создания цифровой модели аномального магнитного поля являются: Oasis Montaj, Geosoft 7.5 ArcGis, ArcMap 10.0

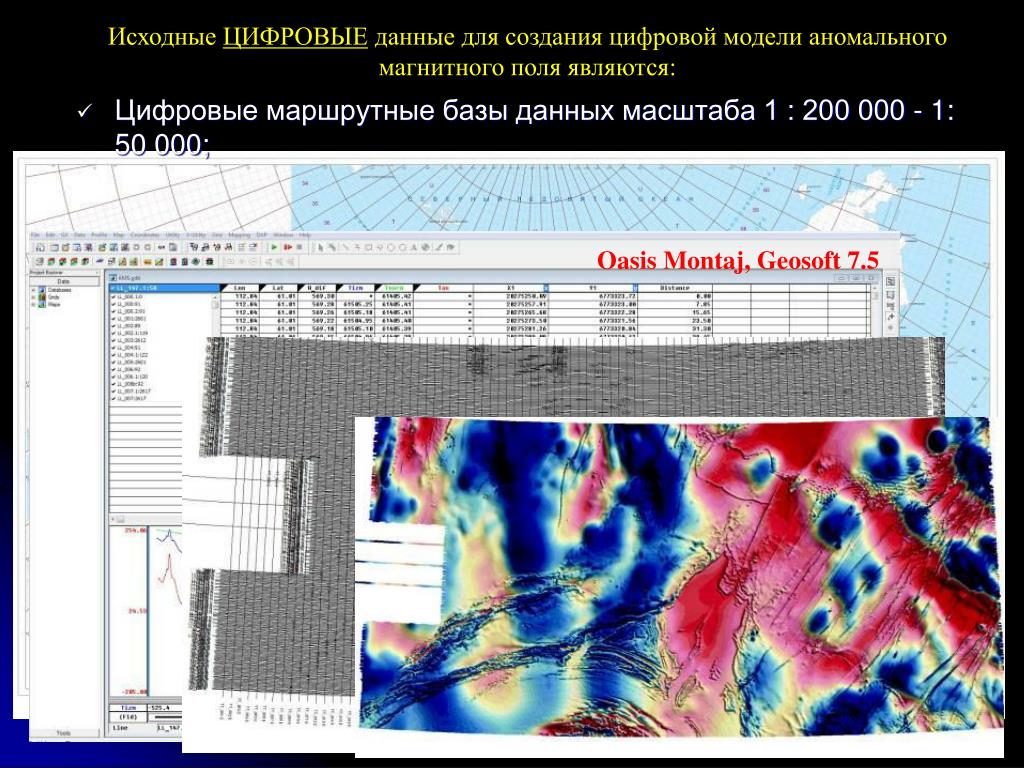

14. Исходные ЦИФРОВЫЕ данные для создания цифровой модели аномального магнитного поля являются: Oasis Montaj, Geosoft 7.5 • Цифровые маршрутные базы данных масштаба 1 : 200 000 - 1: 50 000;

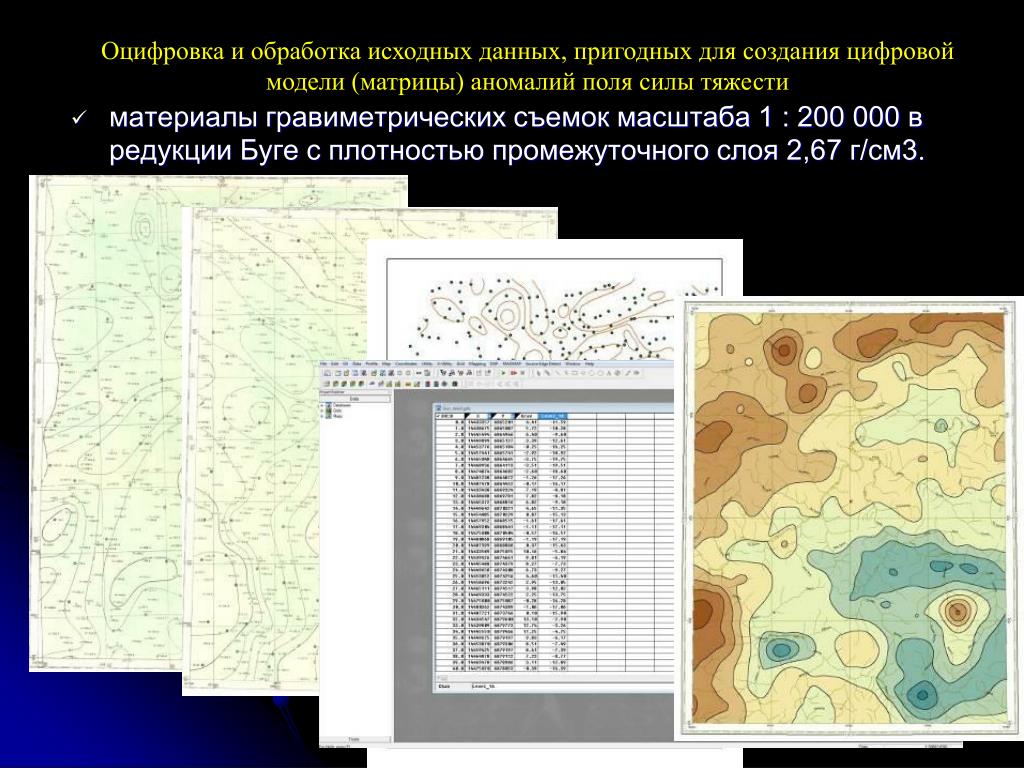

15. Оцифровка и обработка исходных данных, пригодных для создания цифровой модели (матрицы) аномалий поля силы тяжести • материалы гравиметрических съемок масштаба 1 : 200 000 в редукции Буге с плотностью промежуточного слоя 2,67 г/см3.

16. Комплект ГФО-1000 по листу Q-41КАРТА АНОМАЛЬНОГО МАГНИТНОГО ПОЛЯ (ФГУП “ВСЕГЕИ”, 2012 г.):

17. Комплект ГФО-1000 по листу Q-41ГРАВИМЕТРИЧЕСКАЯ КАРТА(ФГУП “ВСЕГЕИ”, 2012 г.):

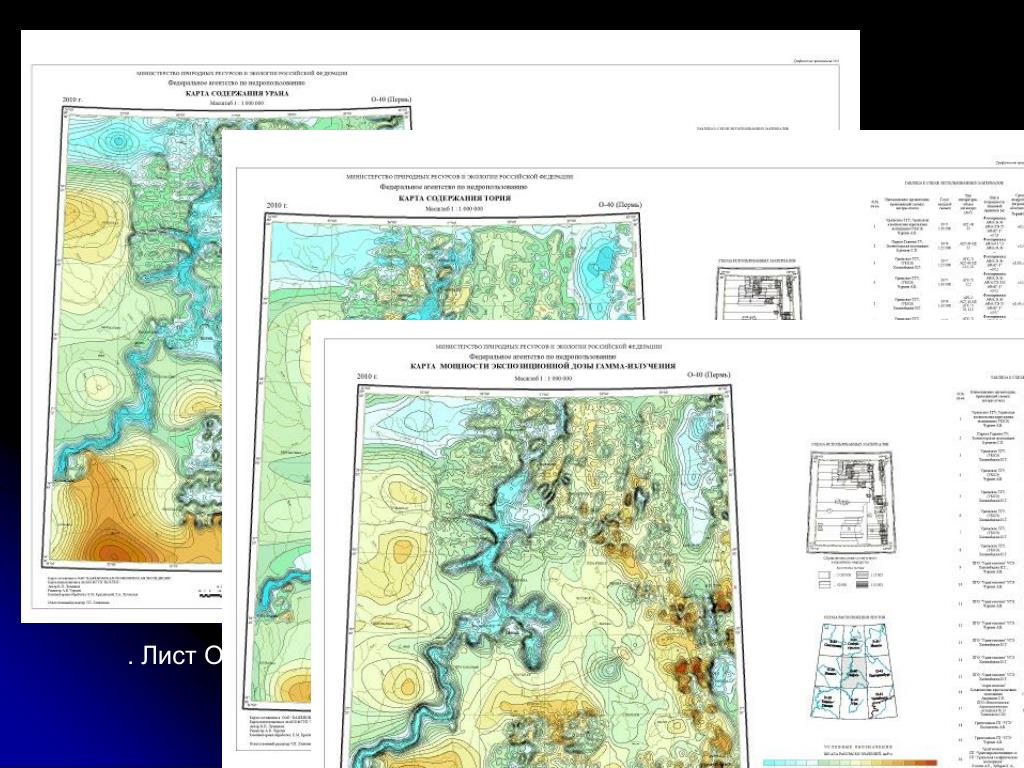

18. . Лист О-40. Сводная карта содержания урана

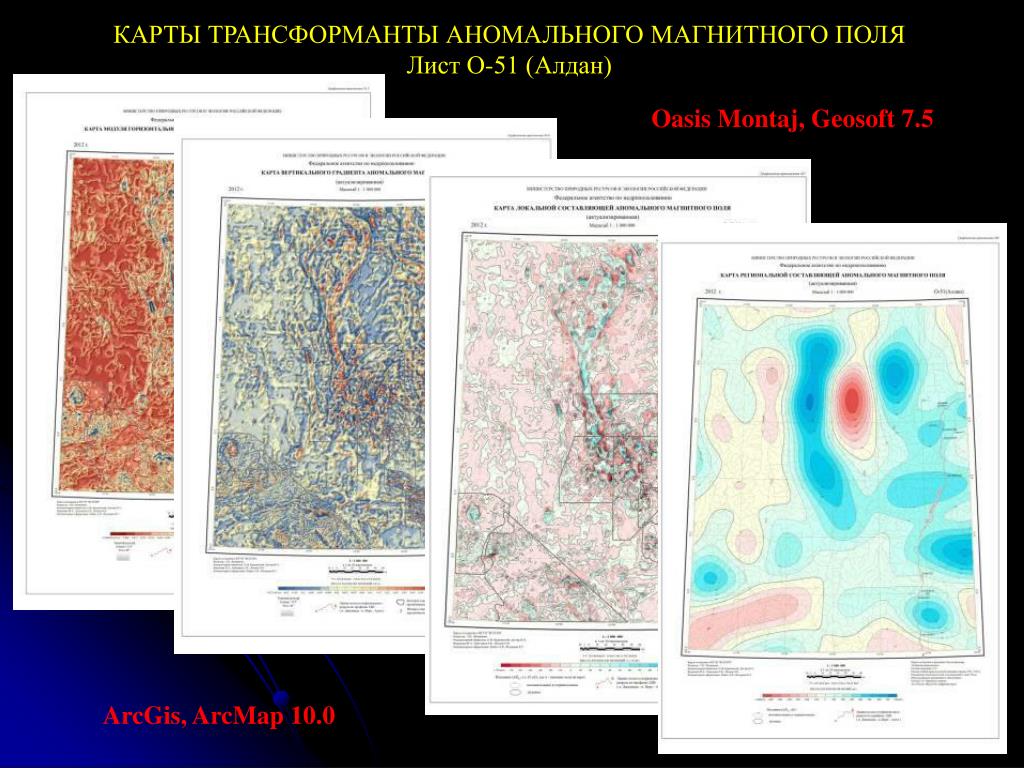

20. КАРТЫ ТРАНСФОРМАНТЫ АНОМАЛЬНОГО МАГНИТНОГО ПОЛЯ Лист О-51 (Алдан) Oasis Montaj, Geosoft 7.5 ArcGis, ArcMap 10.0

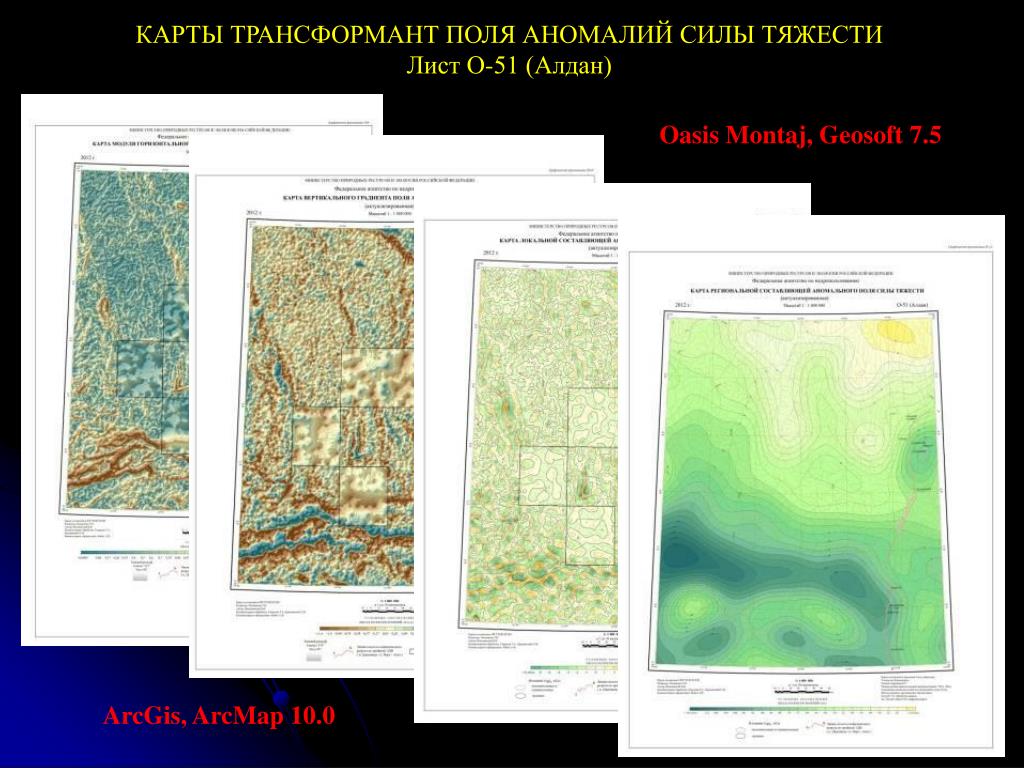

21. КАРТЫ ТРАНСФОРМАНТ ПОЛЯ АНОМАЛИЙ СИЛЫ ТЯЖЕСТИ Лист О-51 (Алдан) Oasis Montaj, Geosoft 7.5 ArcGis, ArcMap 10.0

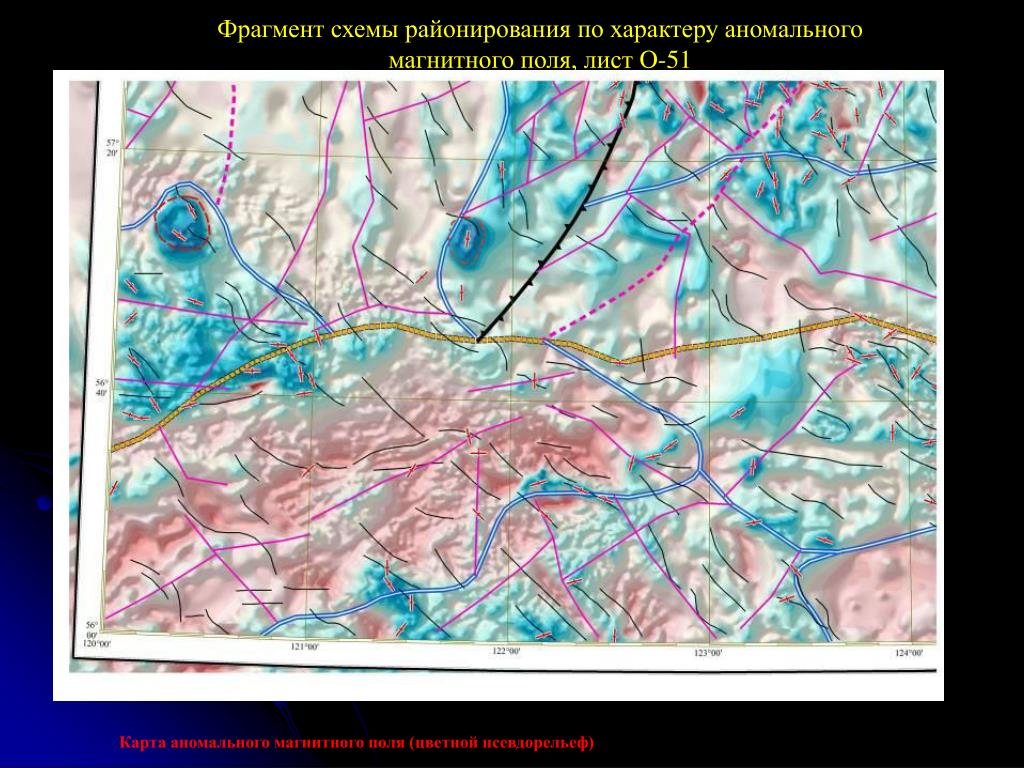

22. Фрагментсхемы районирования по характеру аномального магнитного поля, лист O-51 Карта аномального магнитного поля (цветной псевдорельеф)

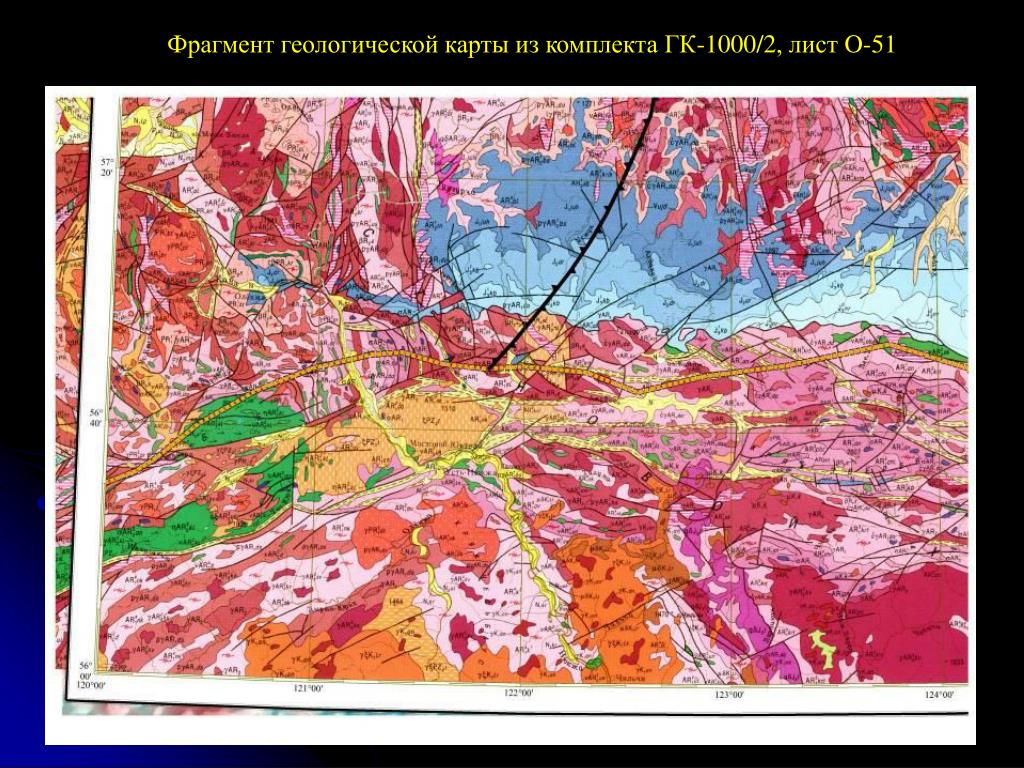

23. Фрагмент геологической карты из комплекта ГК-1000/2, лист O-51

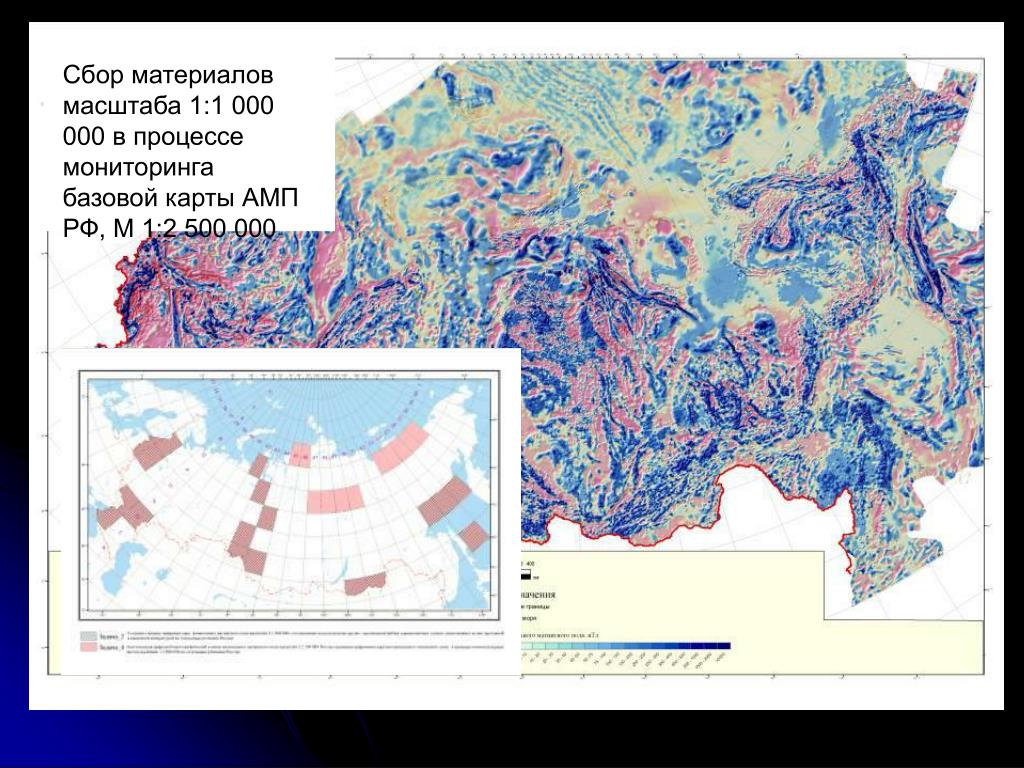

26. Сбор материалов масштаба 1:1 000 000 в процессе мониторинга базовой карты АМП РФ, М 1:2 500 000

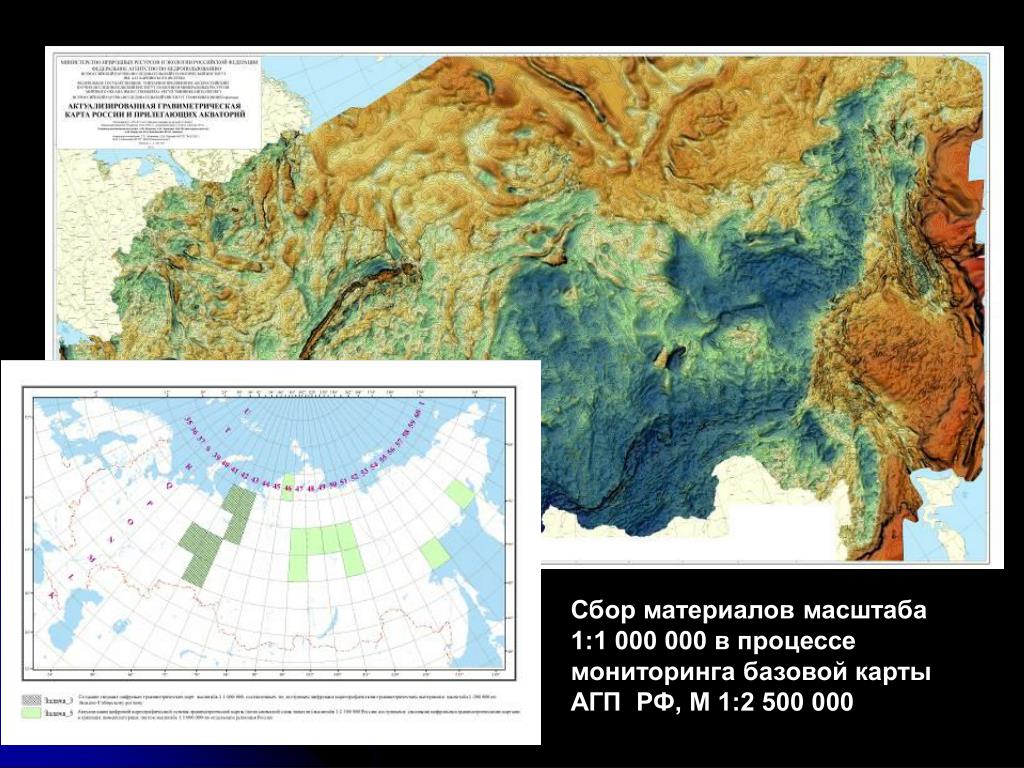

27. Сбор материалов масштаба 1:1 000 000 в процессе мониторинга базовой карты АГП РФ, М 1:2 500 000

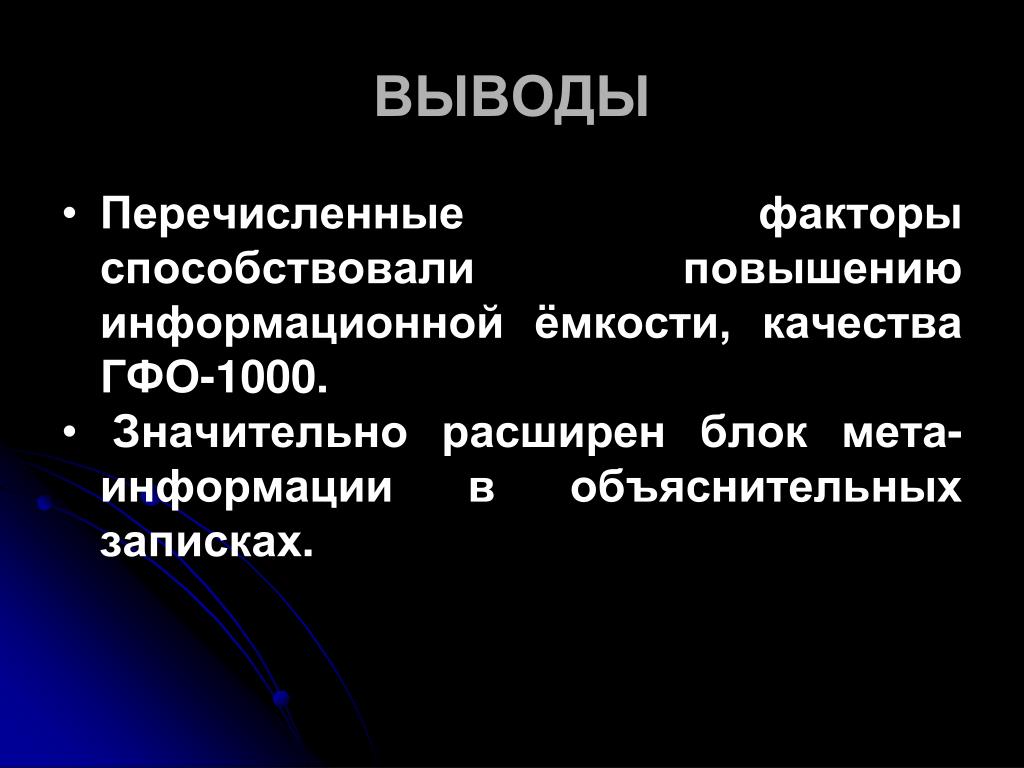

29. ВЫВОДЫ • Перечисленные факторы способствовали повышению информационной ёмкости, качества ГФО-1000. • Значительно расширен блок мета-информации в объяснительных записках.

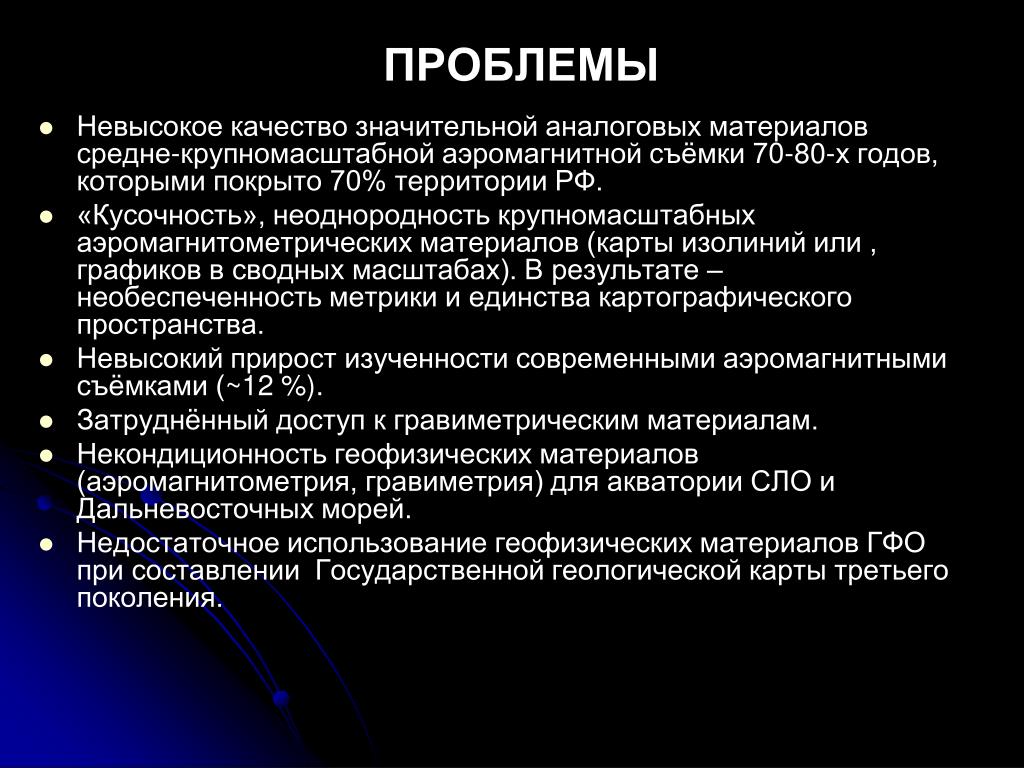

30. ПРОБЛЕМЫ • Невысокое качество значительной аналоговых материалов средне-крупномасштабной аэромагнитной съёмки 70-80-х годов, которыми покрыто 70% территории РФ. • «Кусочность», неоднородность крупномасштабных аэромагнитометрических материалов (карты изолиний или , графиков в сводных масштабах). В результате – необеспеченность метрики и единства картографического пространства. • Невысокий прирост изученности современными аэромагнитными съёмками (~12 %). • Затруднённый доступ к гравиметрическим материалам. • Некондиционность геофизических материалов (аэромагнитометрия, гравиметрия) для акватории СЛО и Дальневосточных морей. • Недостаточное использование геофизических материалов ГФО при составлении Государственной геологической карты третьего поколения.

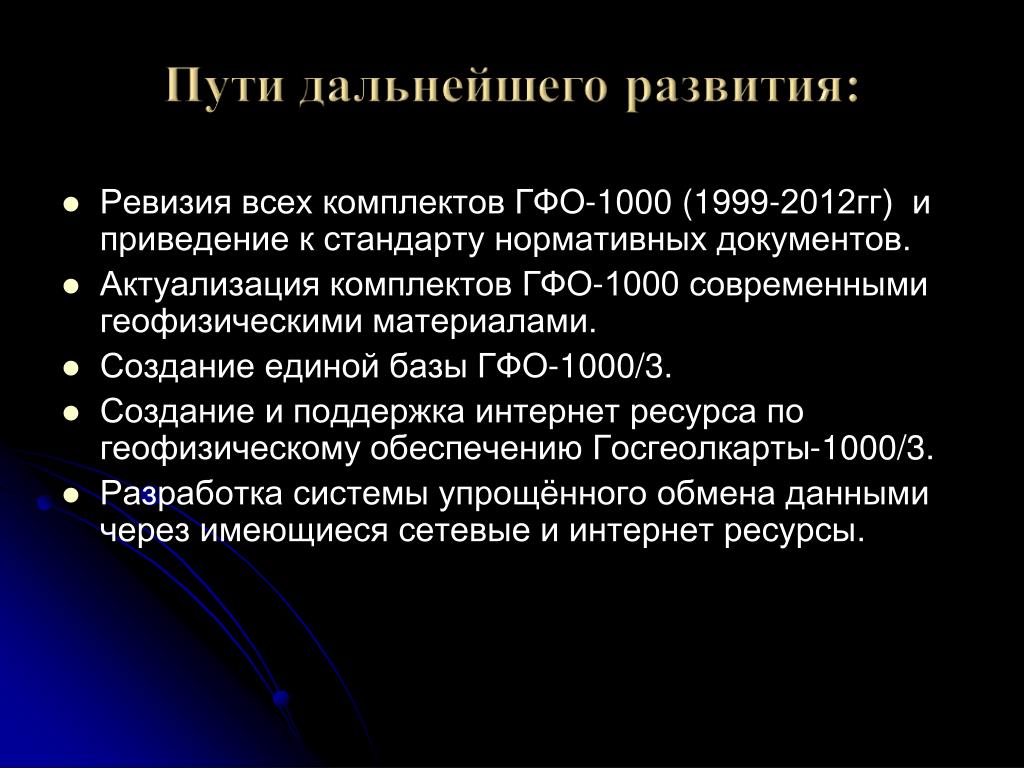

31. Ревизия всех комплектов ГФО-1000 (1999-2012гг) и приведение к стандарту нормативных документов. • Актуализация комплектов ГФО-1000 современными геофизическими материалами. • Создание единой базы ГФО-1000/3. • Создание и поддержка интернет ресурса по геофизическому обеспечению Госгеолкарты-1000/3. • Разработка системы упрощённого обмена данными через имеющиеся сетевые и интернет ресурсы.

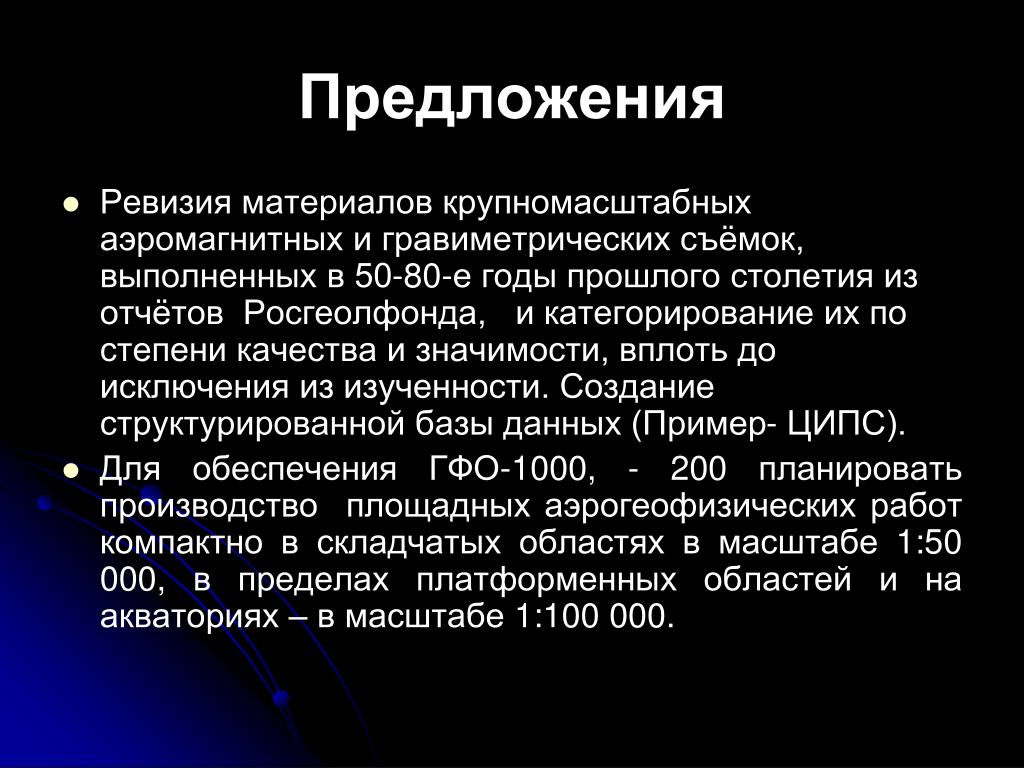

32. Предложения • Ревизия материалов крупномасштабных аэромагнитных и гравиметрических съёмок, выполненных в 50-80-е годы прошлого столетия из отчётов Росгеолфонда, и категорирование их по степени качества и значимости, вплоть до исключения из изученности. Создание структурированной базы данных (Пример- ЦИПС). • Для обеспечения ГФО-1000, - 200 планировать производство площадных аэрогеофизических работ компактно в складчатых областях в масштабе 1:50 000, в пределах платформенных областей и на акваториях – в масштабе 1:100 000.

33. Спасибо за внимание!
