  1. 第一章 環境介紹 製作：林錦財 基礎網路管理

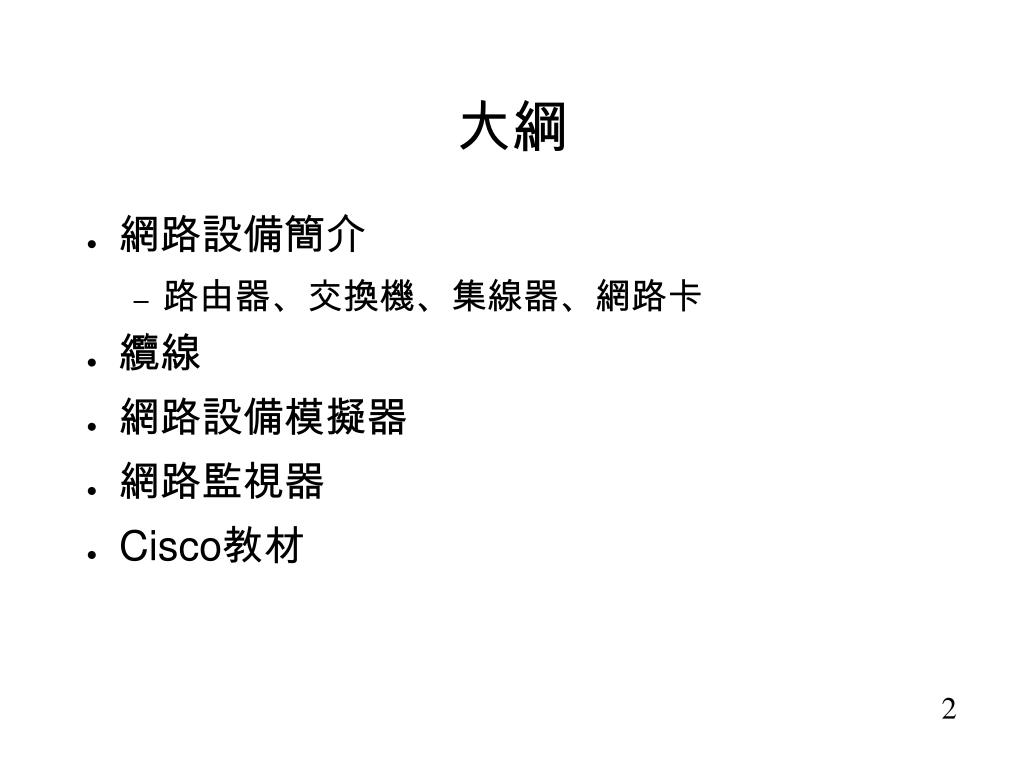

  2. 大綱 • 網路設備簡介 • 路由器、交換機、集線器、網路卡 • 纜線 • 網路設備模擬器 • 網路監視器 • Cisco教材

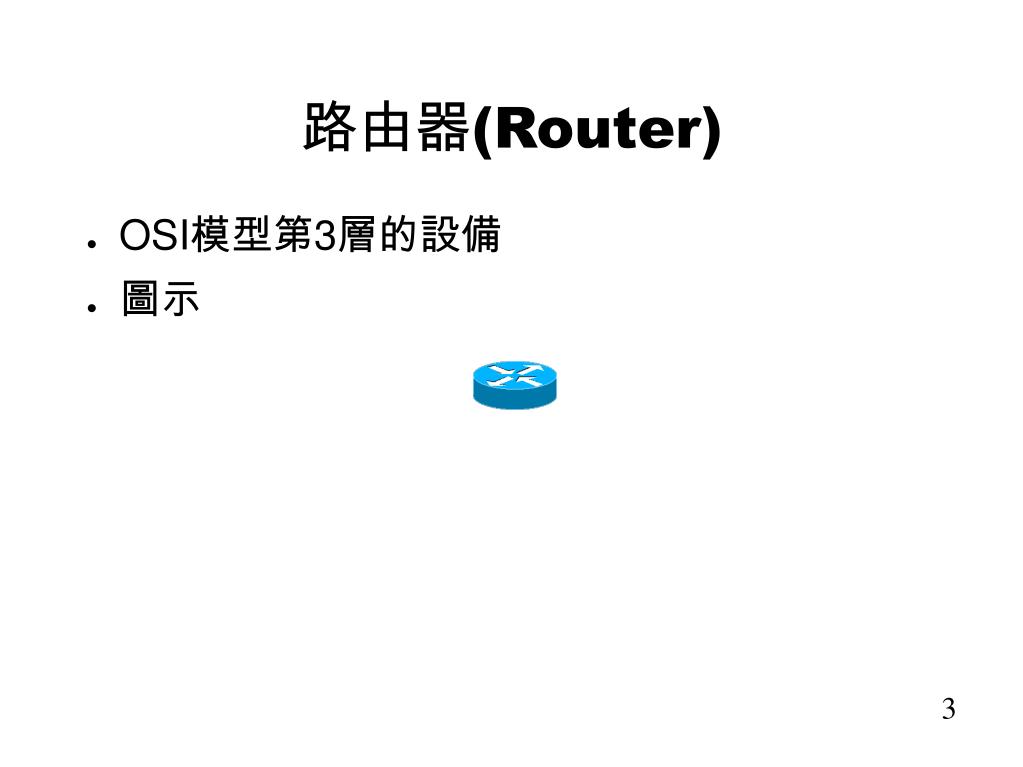

  3. 路由器(Router) • OSI模型第3層的設備 • 圖示

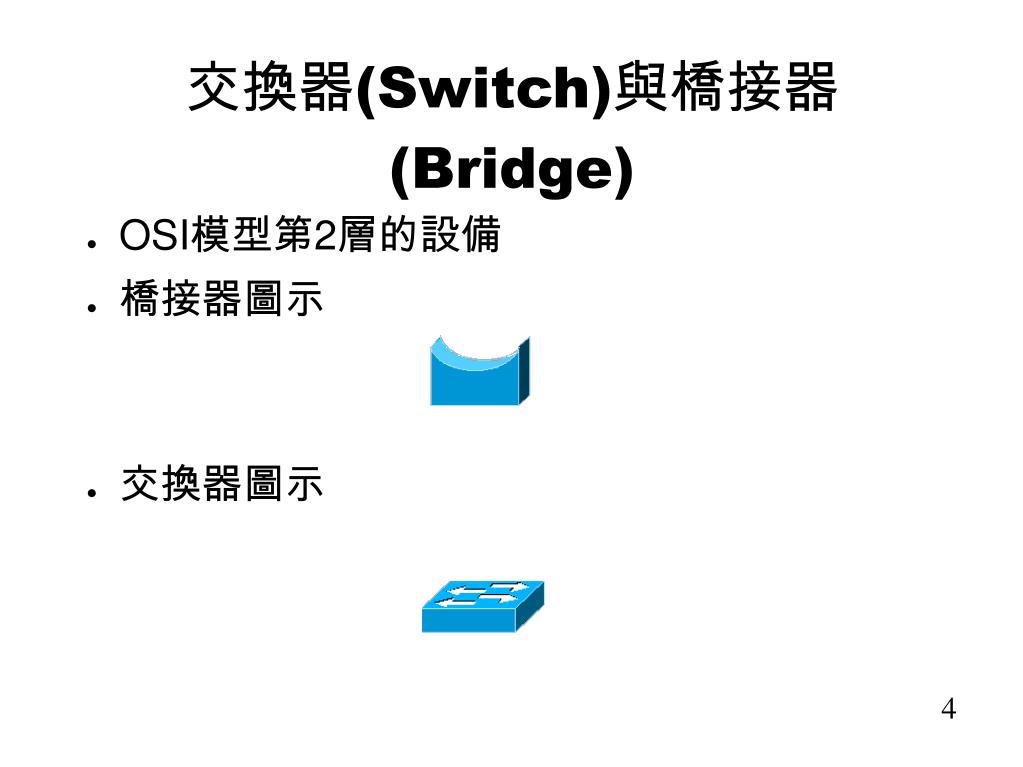

  4. 交換器(Switch)與橋接器(Bridge) • OSI模型第2層的設備 • 橋接器圖示 • 交換器圖示

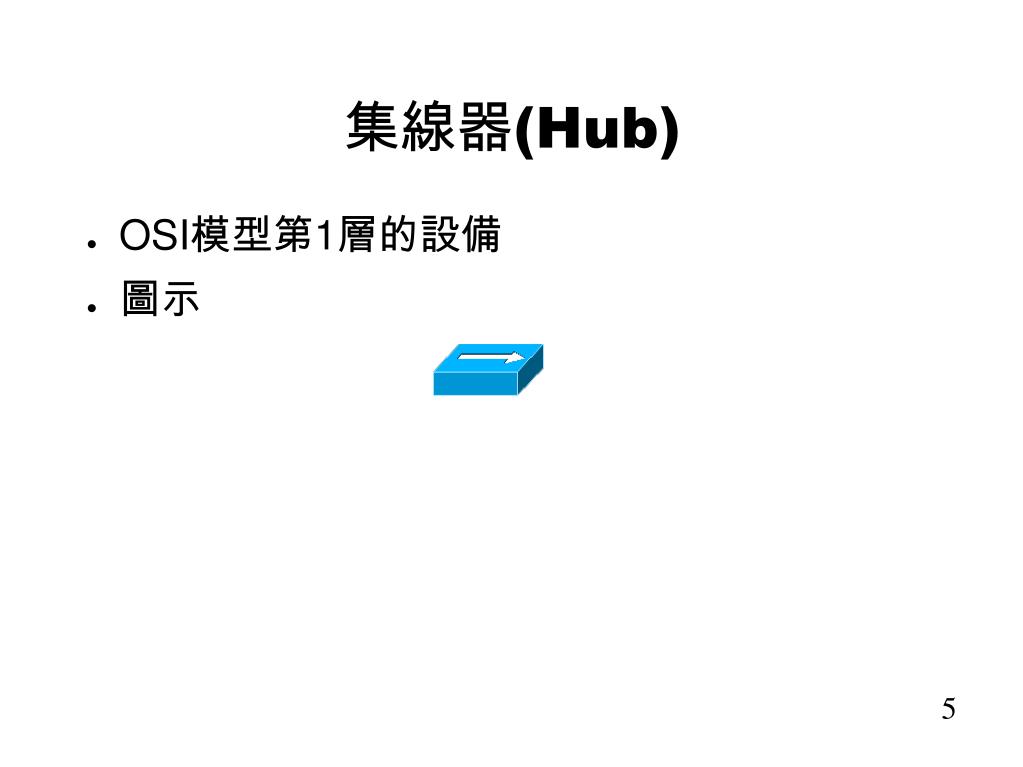

  5. 集線器(Hub) • OSI模型第1層的設備 • 圖示

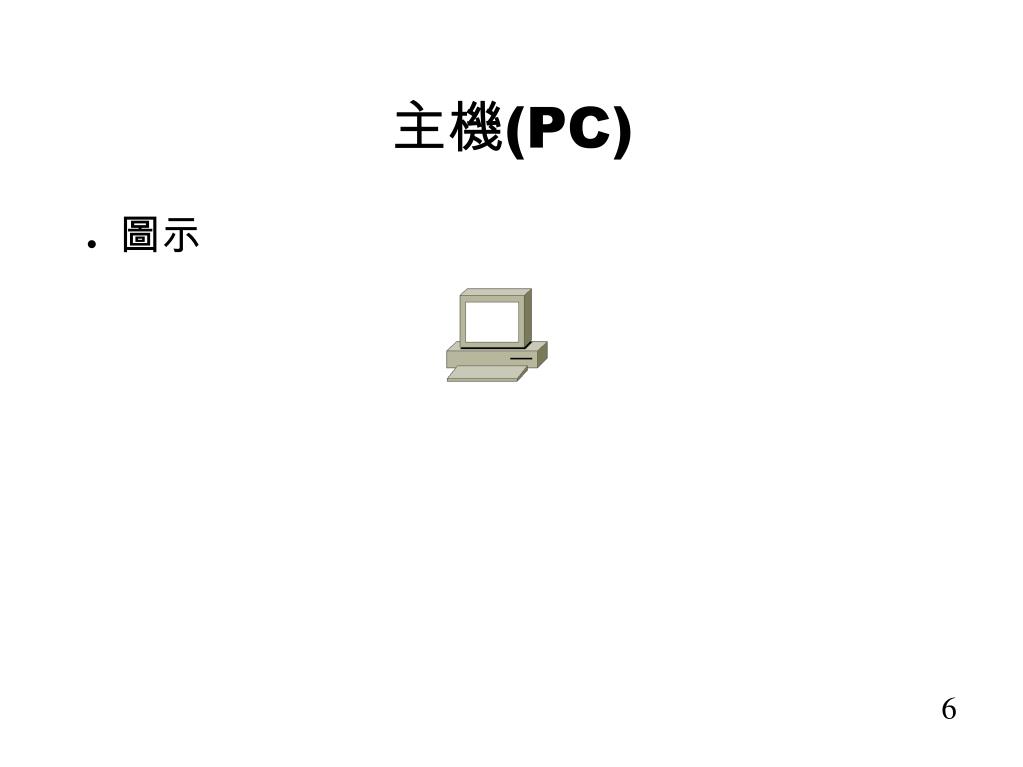

  6. 主機(PC) • 圖示

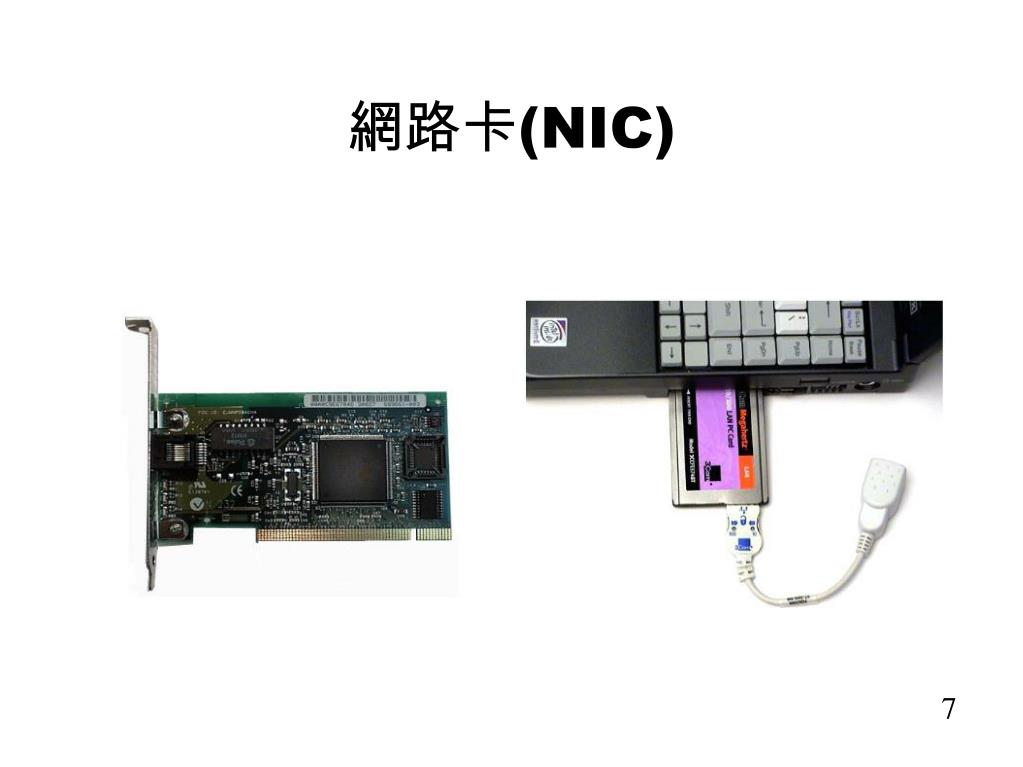

  7. 網路卡(NIC)

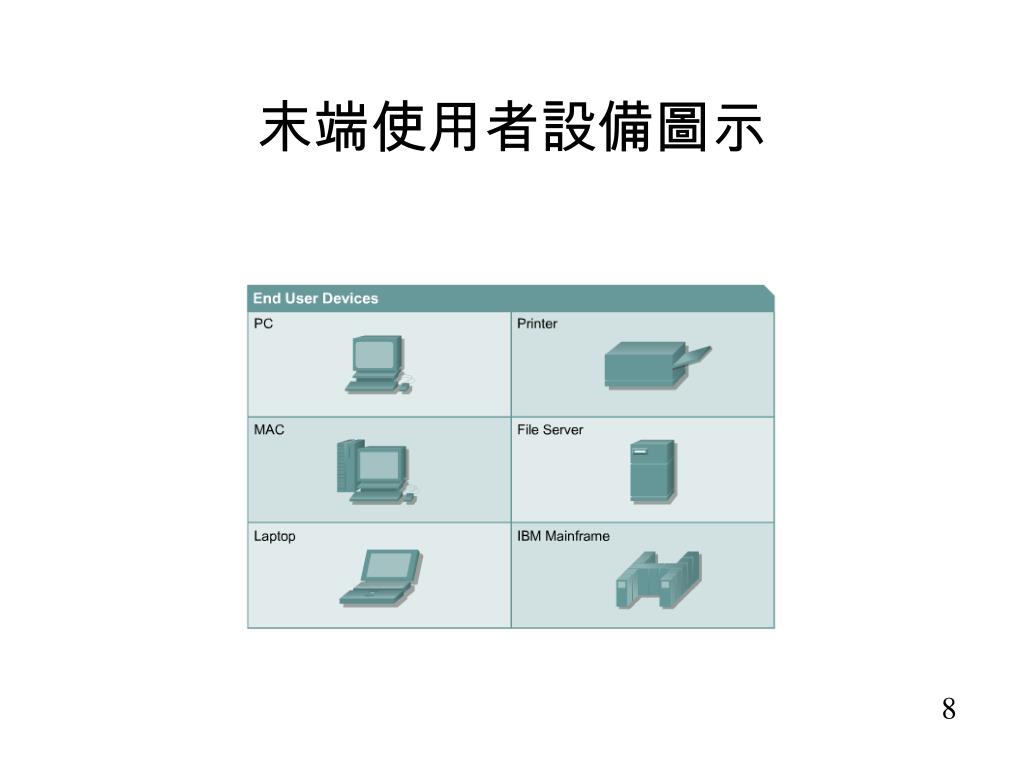

  8. 末端使用者設備圖示

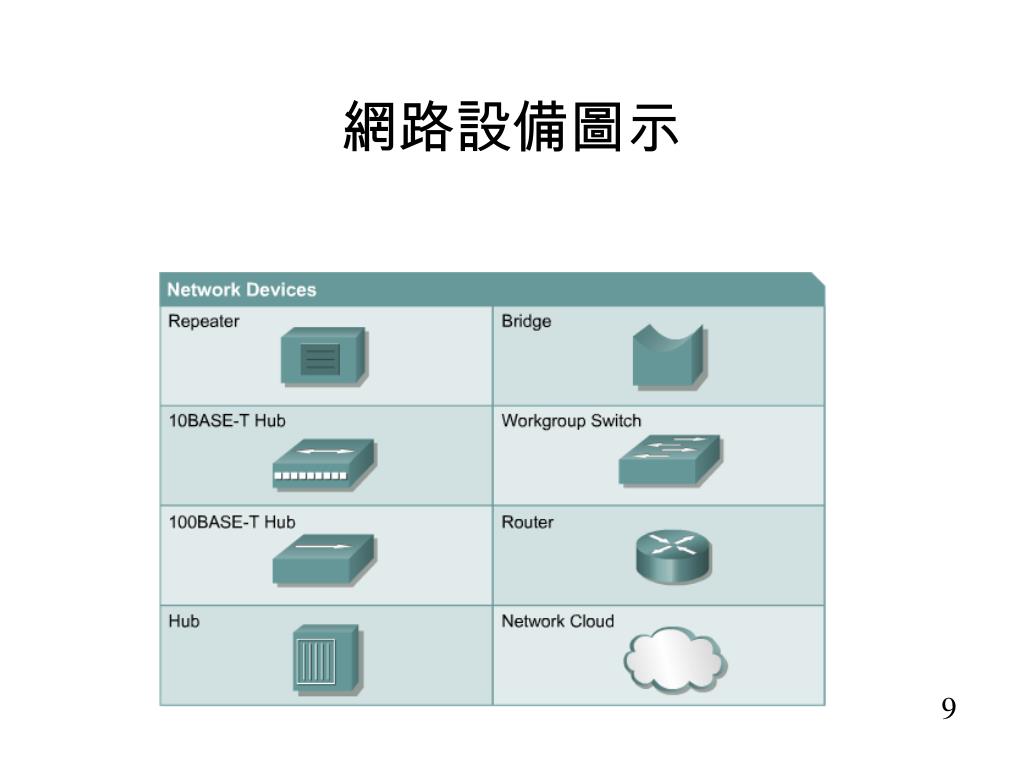

  9. 網路設備圖示

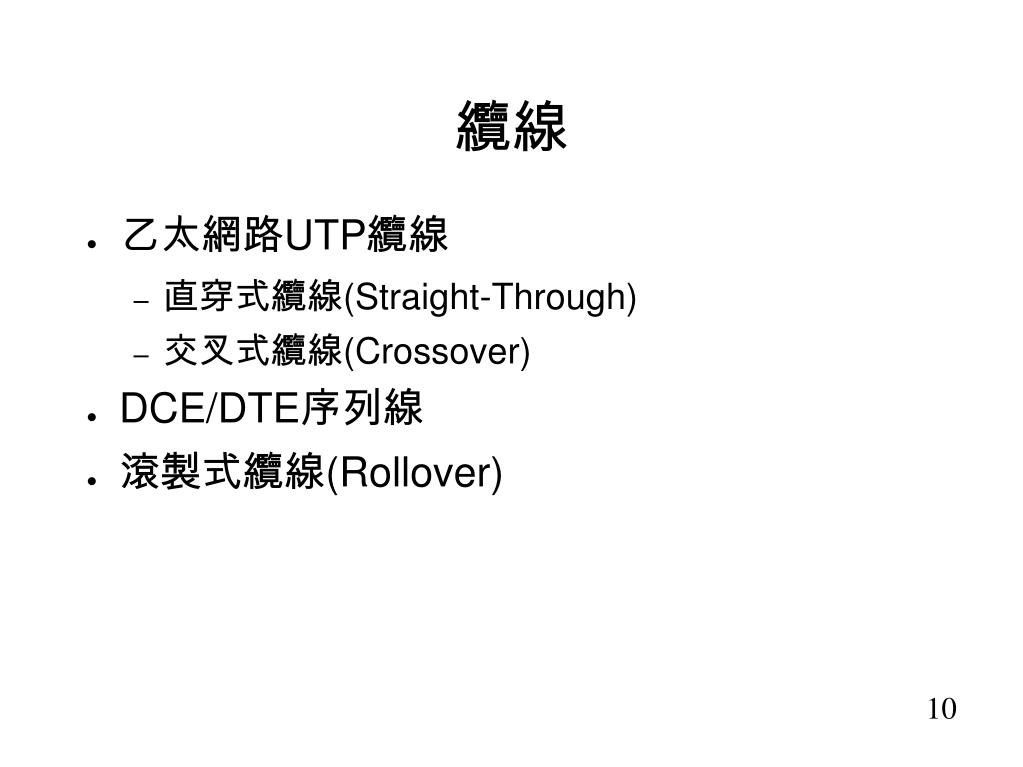

  10. 纜線 • 乙太網路UTP纜線 • 直穿式纜線(Straight-Through) • 交叉式纜線(Crossover) • DCE/DTE序列線 • 滾製式纜線(Rollover)

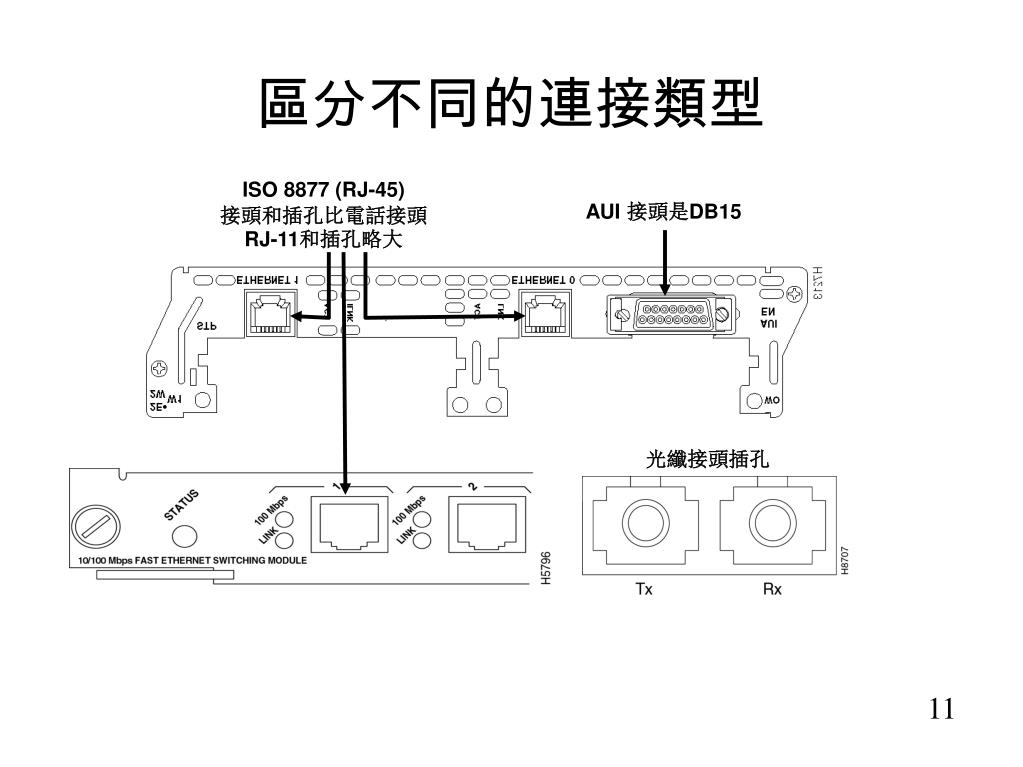

  11. 區分不同的連接類型 ISO 8877 (RJ-45) 接頭和插孔比電話接頭RJ-11和插孔略大 AUI 接頭是DB15 光纖接頭插孔

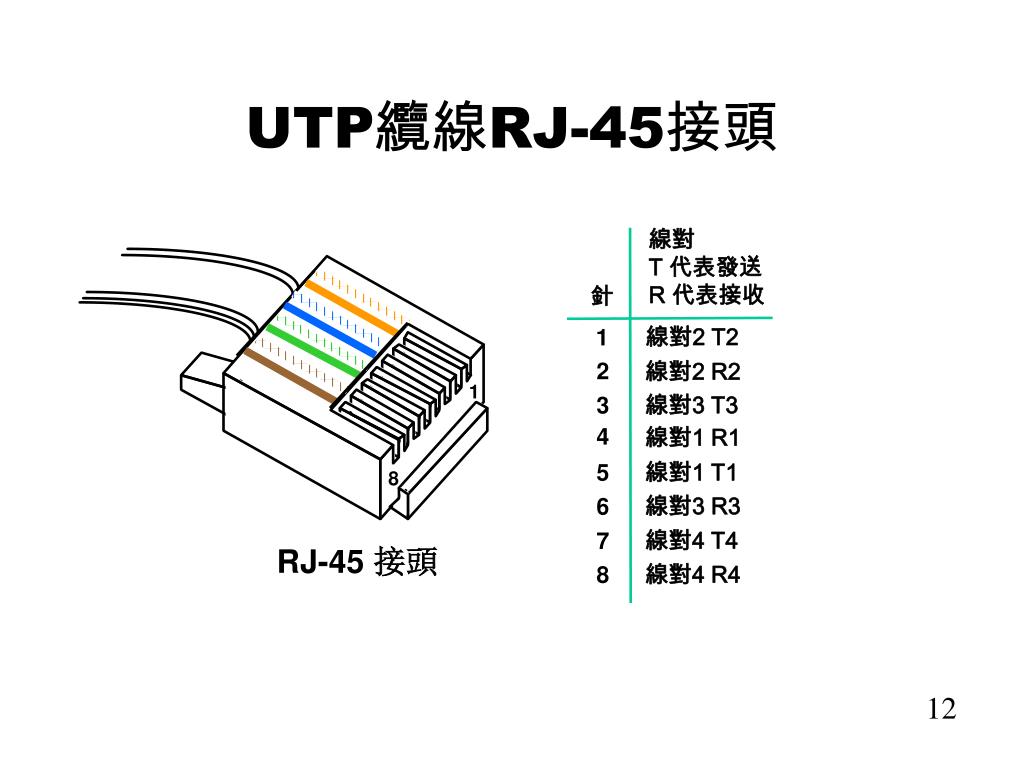

  12. UTP纜線RJ-45接頭 線對 T 代表發送 R 代表接收 針 1 線對2 T2 2 線對2 R2 1 3 線對3 T3 4 線對1 R1 5 線對1 T1 8 6 線對3 R3 7 線對4 T4 RJ-45 接頭 8 線對4 R4

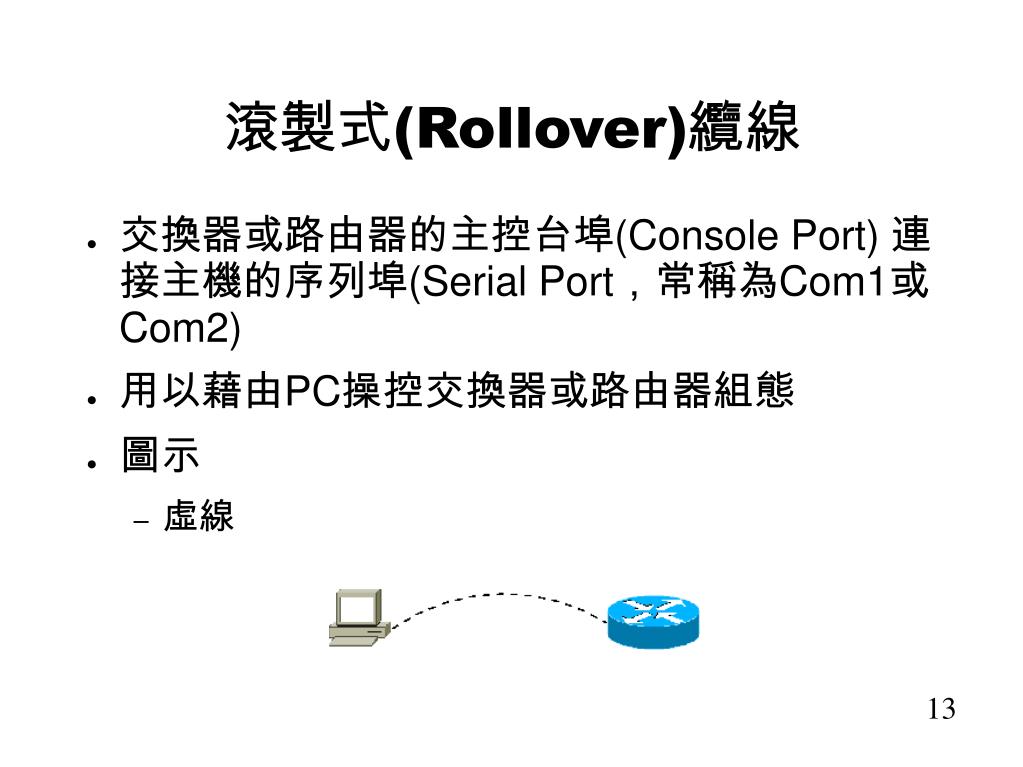

  13. 滾製式(Rollover)纜線 • 交換器或路由器的主控台埠(Console Port) 連接主機的序列埠(Serial Port，常稱為Com1或Com2) • 用以藉由PC操控交換器或路由器組態 • 圖示 • 虛線

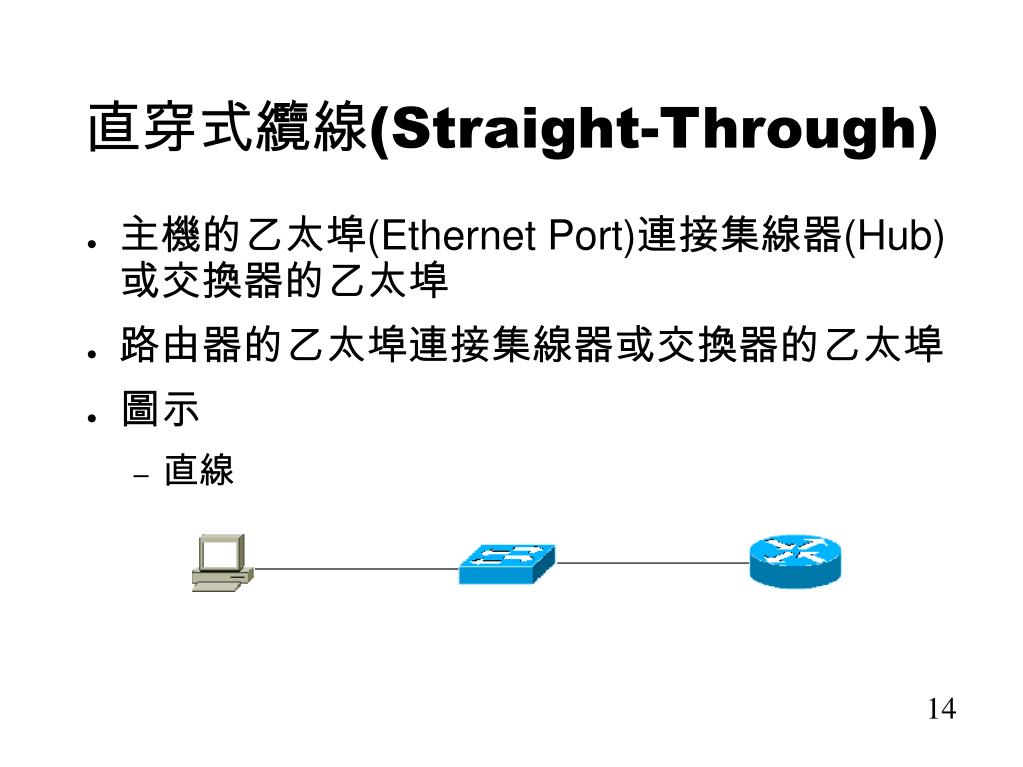

  14. 直穿式纜線(Straight-Through) • 主機的乙太埠(Ethernet Port)連接集線器(Hub)或交換器的乙太埠 • 路由器的乙太埠連接集線器或交換器的乙太埠 • 圖示 • 直線

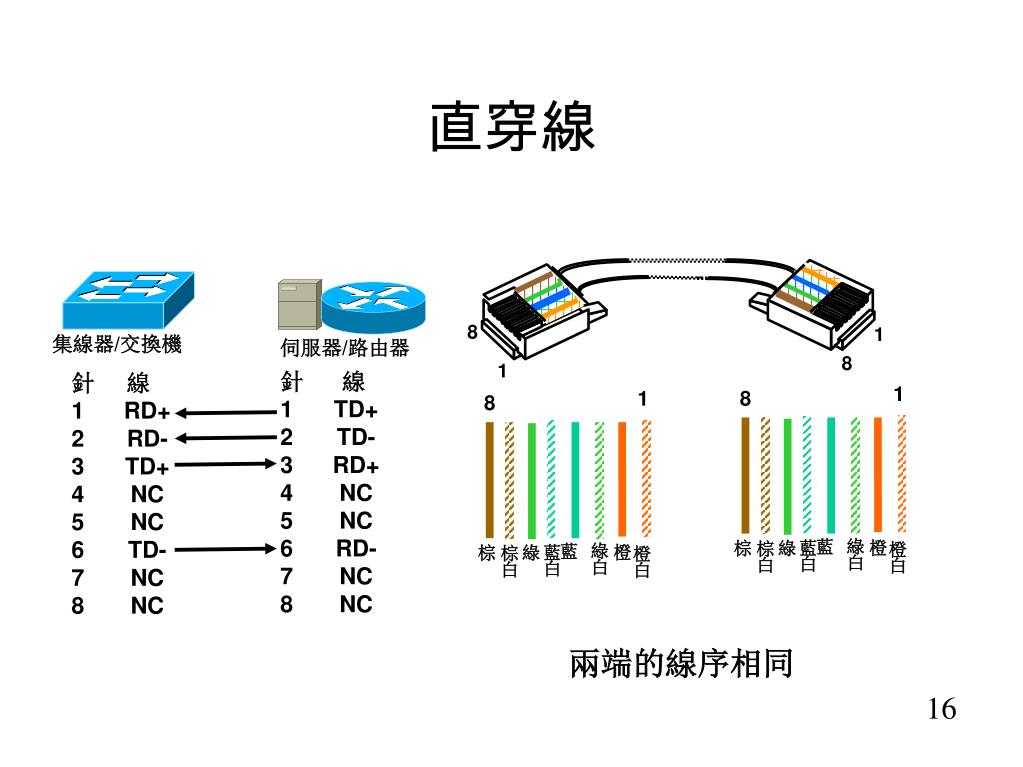

  15. 1 1 8 8 綠 白 綠 白 藍 藍 藍 白 藍 白 橙 橙 棕 棕 綠 綠 棕 白 棕 白 橙 白 橙 白 直穿線 8 1 集線器/交換機 伺服器/路由器 8 1 針線 1 TD+ 2 TD- 3 RD+ 4 NC 5 NC 6 RD- 7 NC 8 NC 針線 1 RD+ 2 RD- 3 TD+ 4 NC 5 NC 6 TD- 7 NC 8 NC 兩端的線序相同

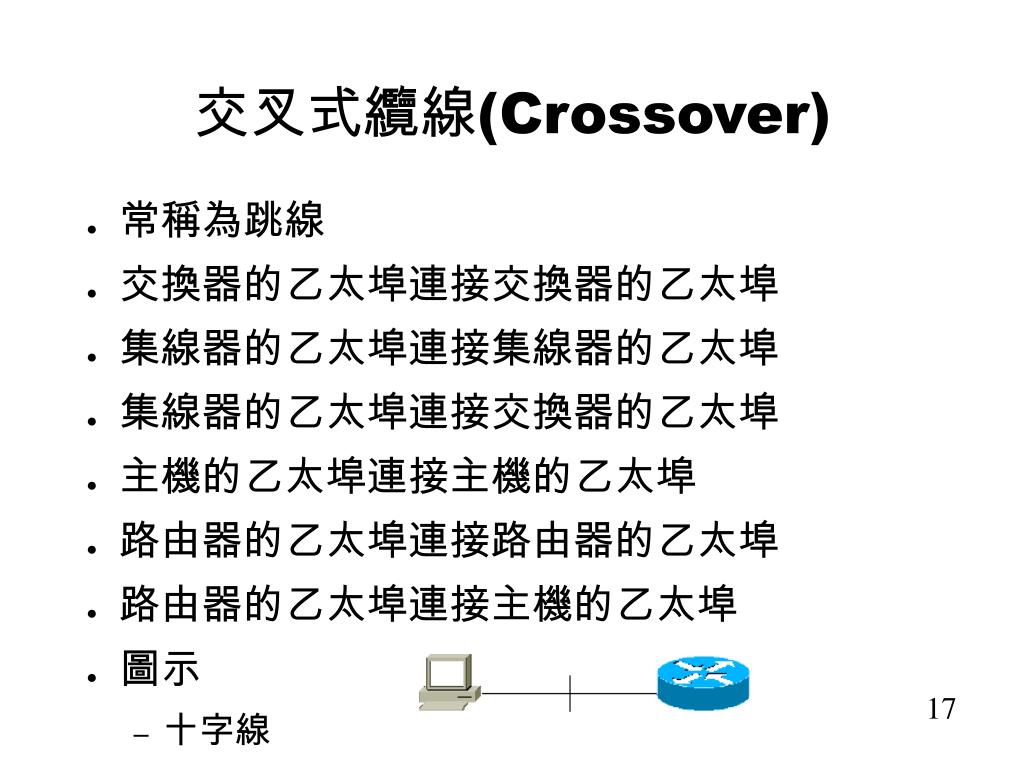

  16. 交叉式纜線(Crossover) • 常稱為跳線 • 交換器的乙太埠連接交換器的乙太埠 • 集線器的乙太埠連接集線器的乙太埠 • 集線器的乙太埠連接交換器的乙太埠 • 主機的乙太埠連接主機的乙太埠 • 路由器的乙太埠連接路由器的乙太埠 • 路由器的乙太埠連接主機的乙太埠 • 圖示 • 十字線

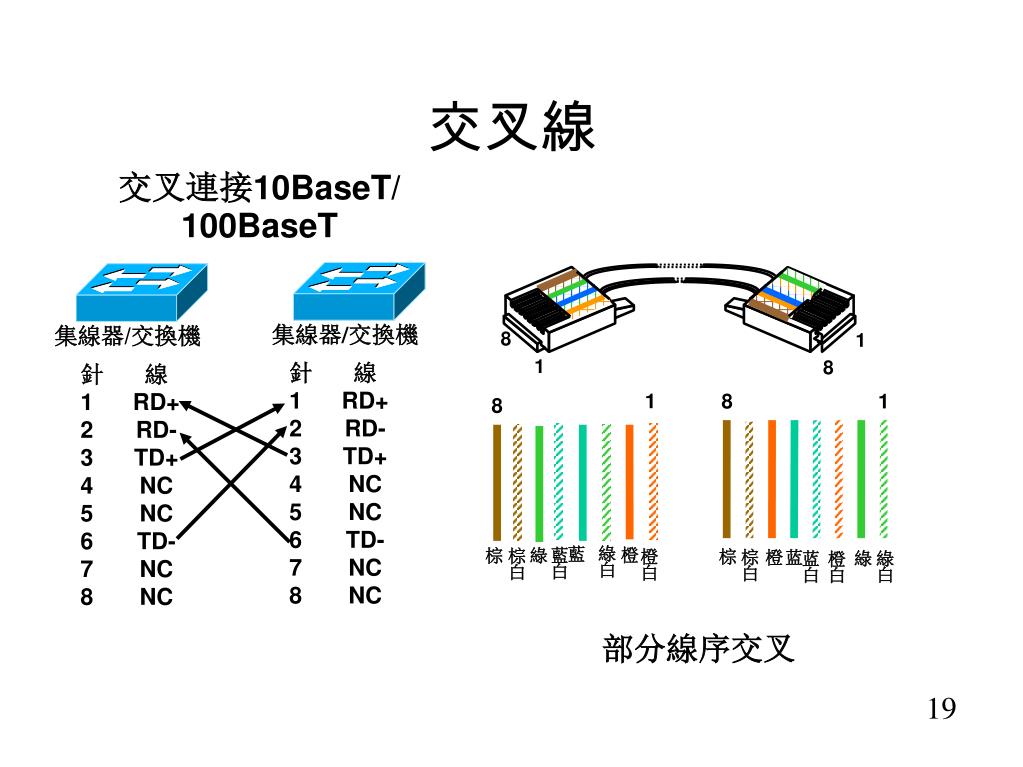

  17. 1 8 綠 白 藍 藍 白 橙 棕 綠 棕 白 橙 白 交叉線 交叉連接10BaseT/ 100BaseT 集線器/交換機 集線器/交換機 8 1 針線 1 RD+ 2 RD- 3 TD+ 4 NC 5 NC 6 TD- 7 NC 8 NC 針線 1 RD+ 2 RD- 3 TD+ 4 NC 5 NC 6 TD- 7 NC 8 NC 1 8 8 1 棕 棕 白 橙 蓝 綠 綠 白 蓝 白 橙 白 部分線序交叉

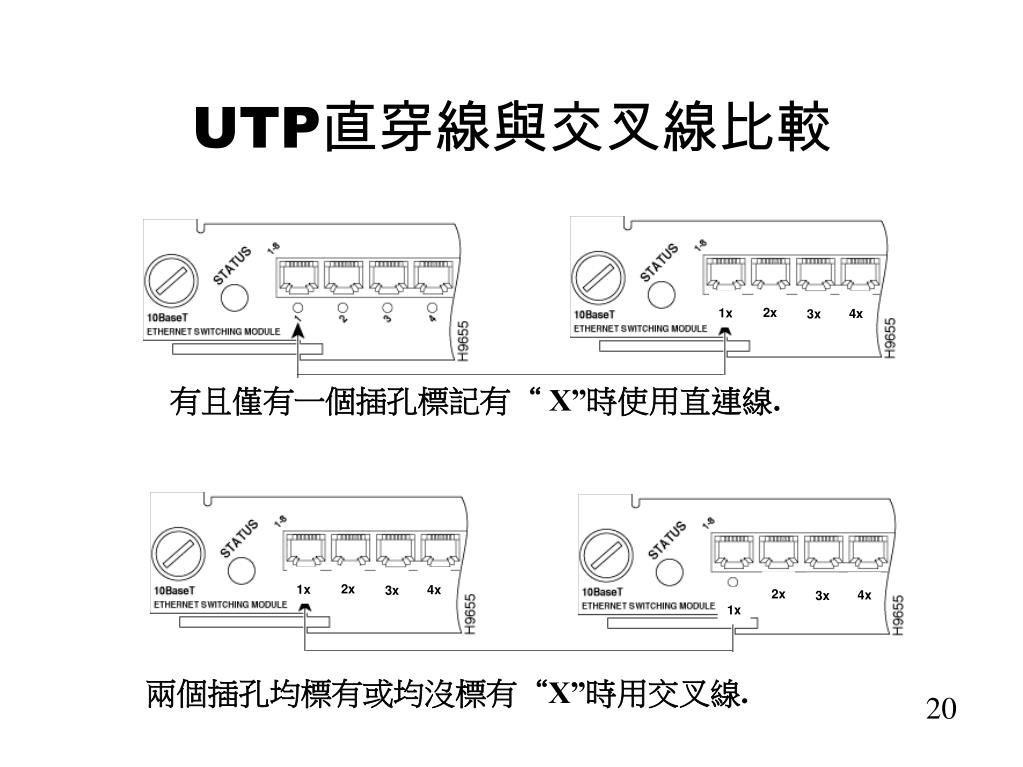

  18. UTP直穿線與交叉線比較 2x 1x 4x 3x 有且僅有一個插孔標記有“ X”時使用直連線. 2x 1x 4x 3x 2x 4x 3x 1x 兩個插孔均標有或均沒標有“X”時用交叉線.

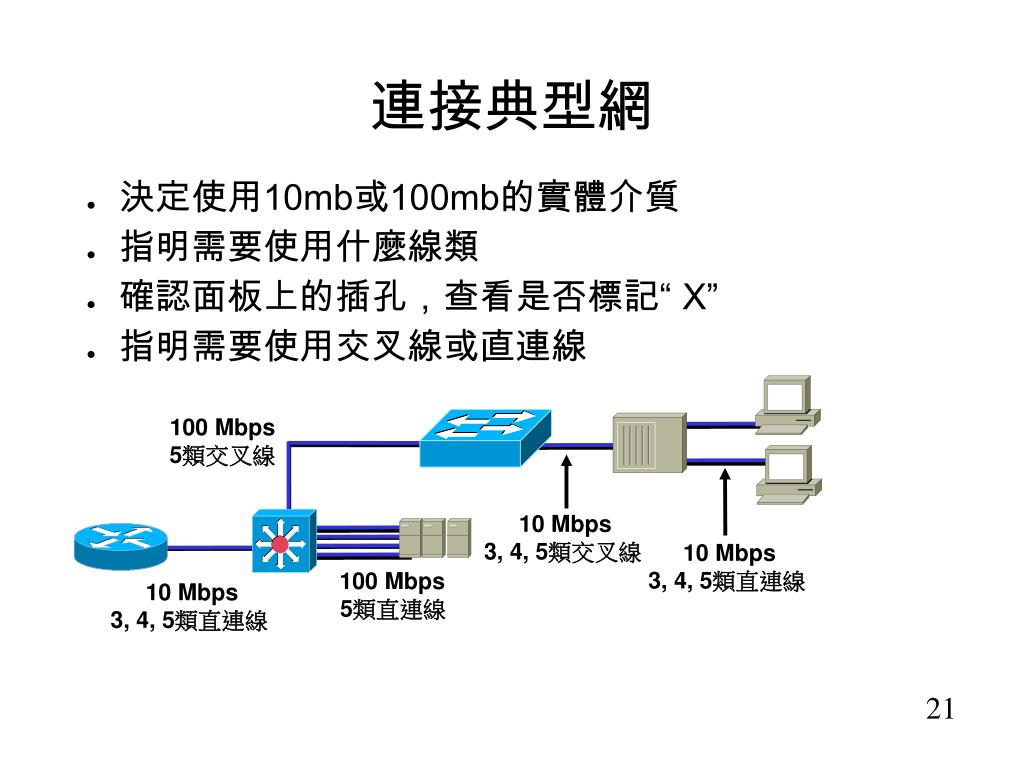

  19. 連接典型網 • 決定使用10mb或100mb的實體介質 • 指明需要使用什麼線類 • 確認面板上的插孔，查看是否標記“ X” • 指明需要使用交叉線或直連線 100 Mbps 5類交叉線 10 Mbps 3, 4, 5類交叉線 10 Mbps 3, 4, 5類直連線 100 Mbps 5類直連線 10 Mbps 3, 4, 5類直連線

  20. 連接廣域網 圖例 快速以太網/ 以太網 ISDN 專線 ISL 核心 伺服器 core_sw_b core_sw_b core_sw_a 專線/ 訊框中繼 ISDN 雲

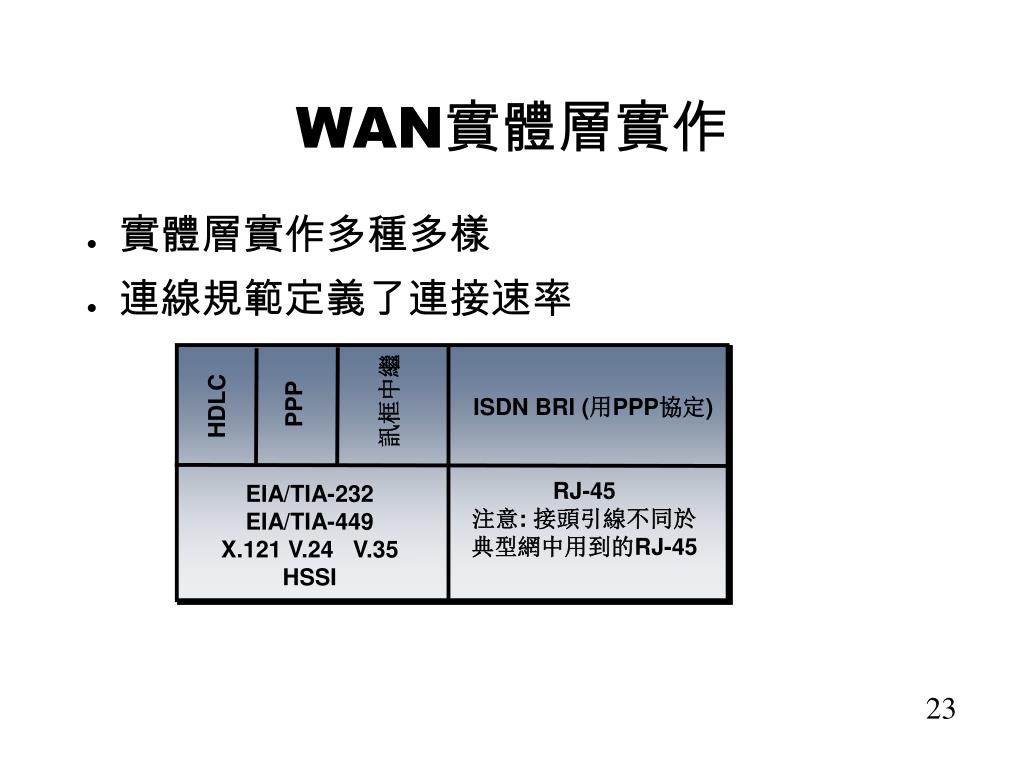

  21. WAN實體層實作 • 實體層實作多種多樣 • 連線規範定義了連接速率 訊框中繼 PPP HDLC ISDN BRI (用PPP協定) RJ-45 注意: 接頭引線不同於典型網中用到的RJ-45 EIA/TIA-232 EIA/TIA-449 X.121 V.24 V.35 HSSI

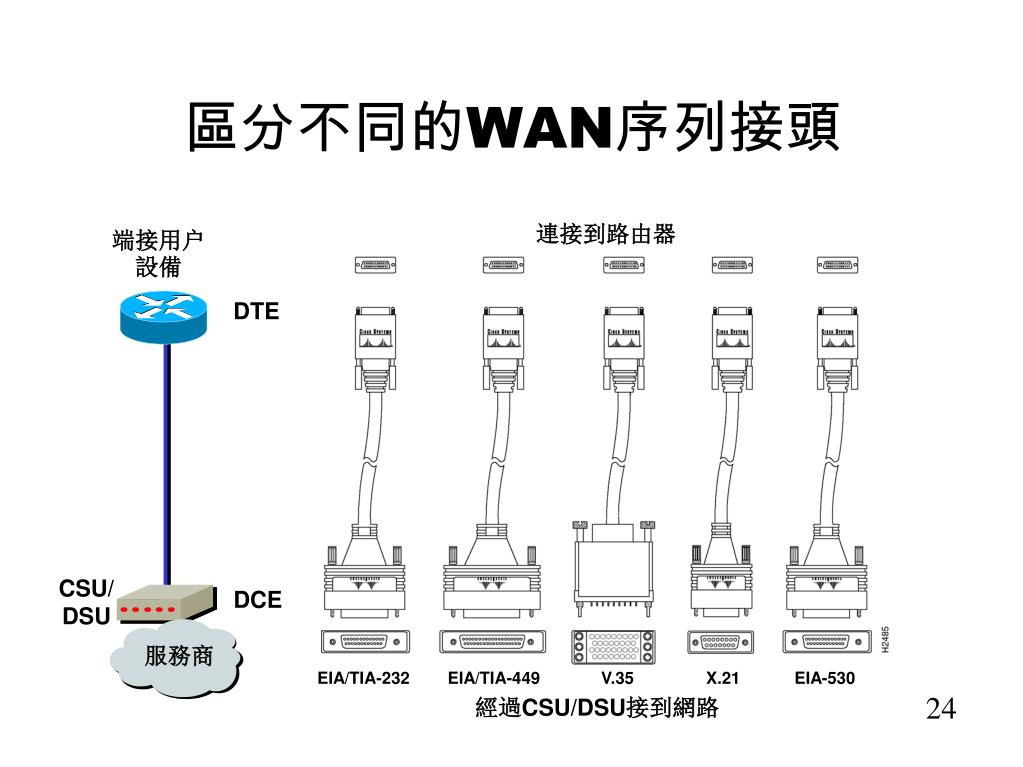

  22. 區分不同的WAN序列接頭 連接到路由器 端接用户設備 DTE CSU/DSU DCE 服務商 EIA/TIA-232 EIA/TIA-449 V.35 X.21 EIA-530 經過CSU/DSU接到網路

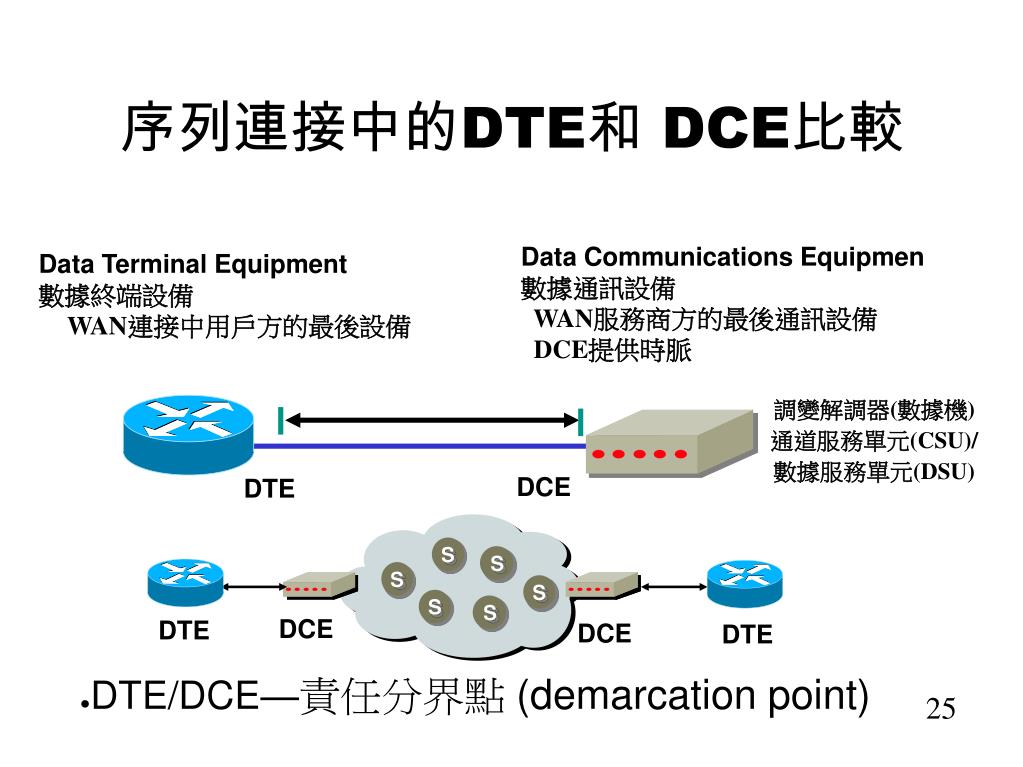

  23. S S S S S S 序列連接中的DTE和 DCE比較 Data Communications Equipmen 數據通訊設備 WAN服務商方的最後通訊設備 DCE提供時脈 Data Terminal Equipment 數據終端設備 WAN連接中用戶方的最後設備 調變解調器(數據機) 通道服務單元(CSU)/ 數據服務單元(DSU) DCE DTE DCE DTE DCE DTE • DTE/DCE—責任分界點(demarcation point)

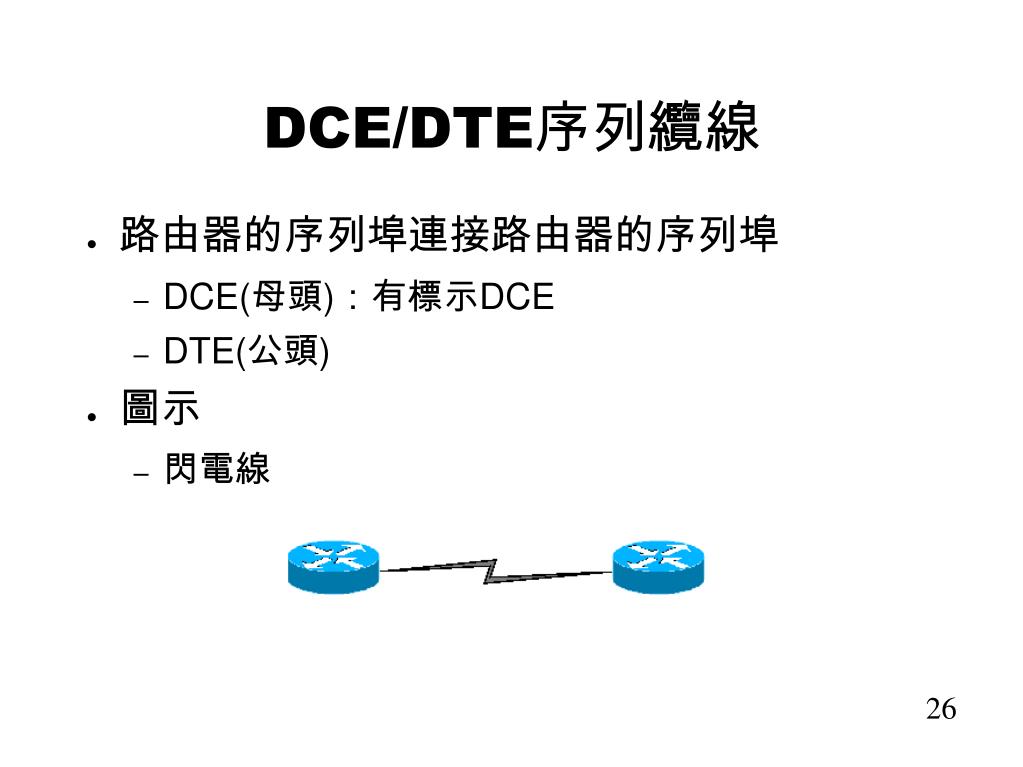

  24. DCE/DTE序列纜線 • 路由器的序列埠連接路由器的序列埠 • DCE(母頭)：有標示DCE • DTE(公頭) • 圖示 • 閃電線

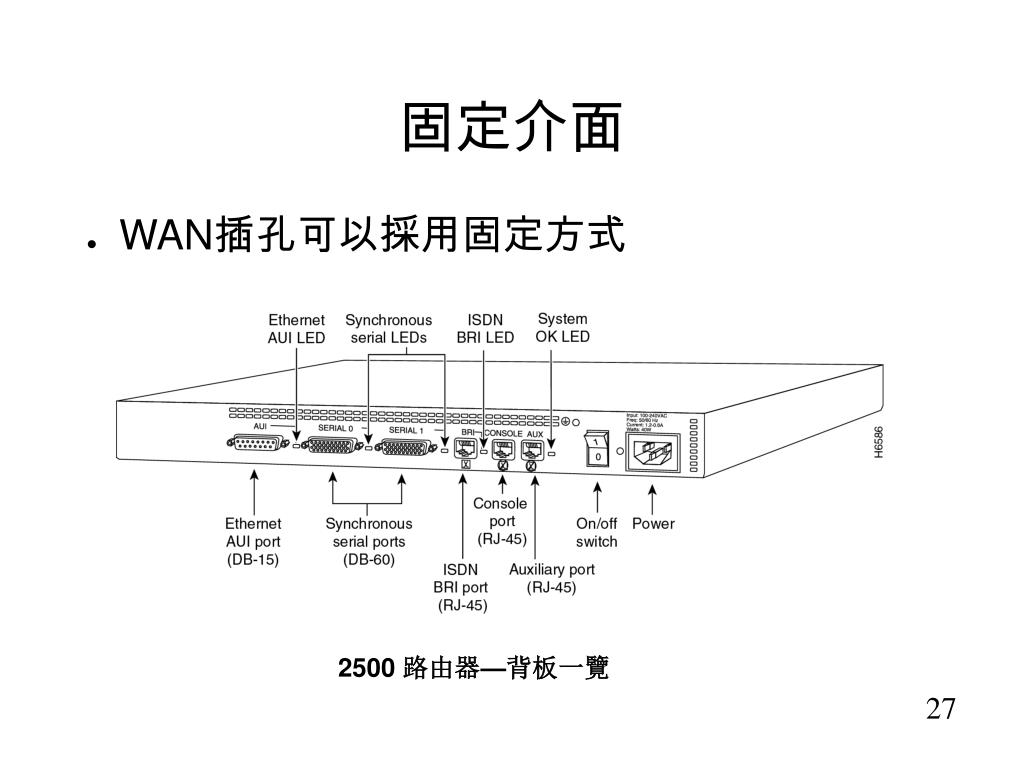

  25. 固定介面 • WAN插孔可以採用固定方式 2500 路由器—背板一覽

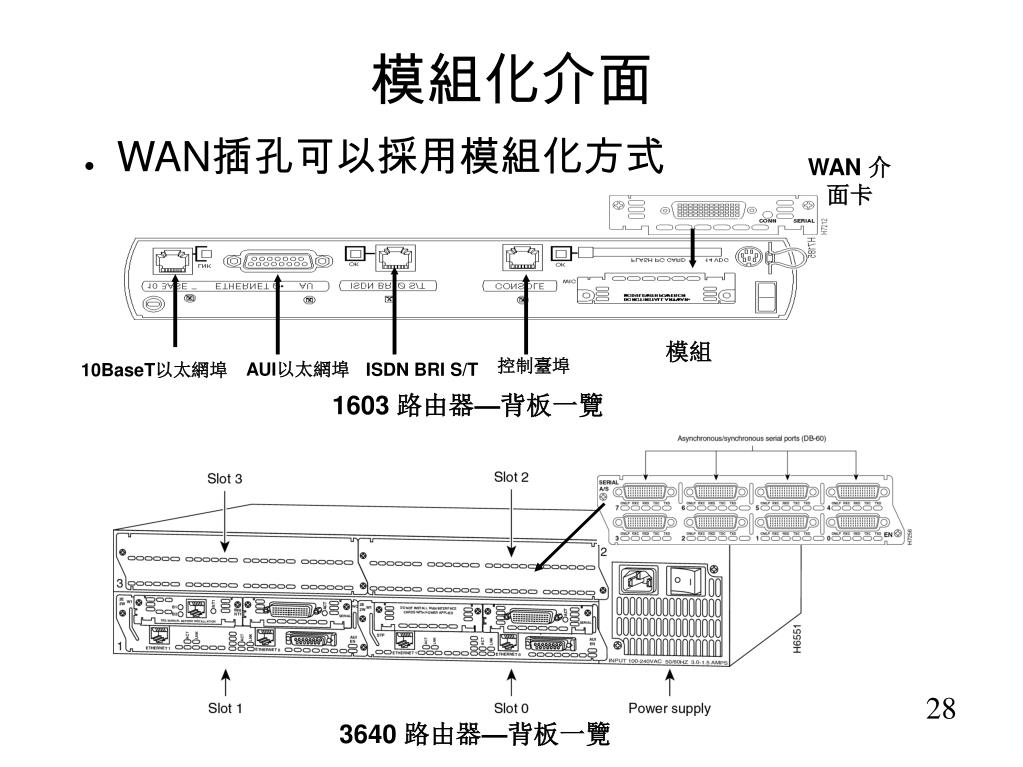

  26. 模組化介面 WAN 介面卡 • WAN插孔可以採用模組化方式 模組 控制臺埠 AUI以太網埠 10BaseT以太網埠 ISDN BRI S/T 1603 路由器—背板一覽 3640 路由器—背板一覽

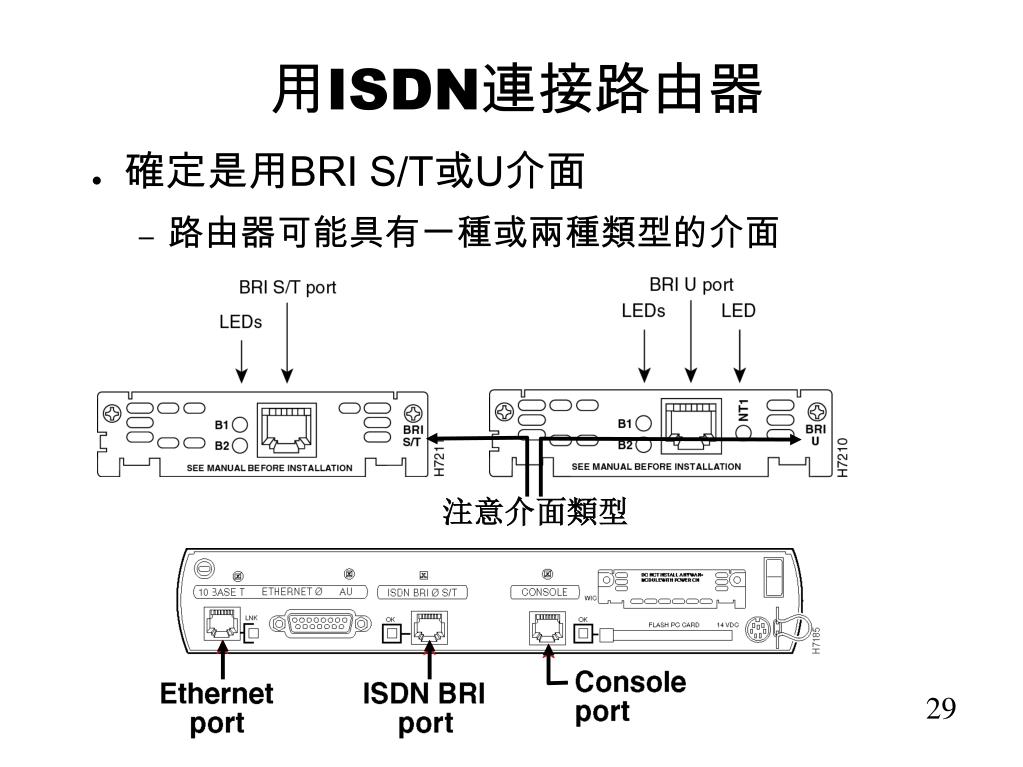

  27. 用ISDN連接路由器 • 確定是用BRI S/T或U介面 • 路由器可能具有一種或兩種類型的介面 注意介面類型

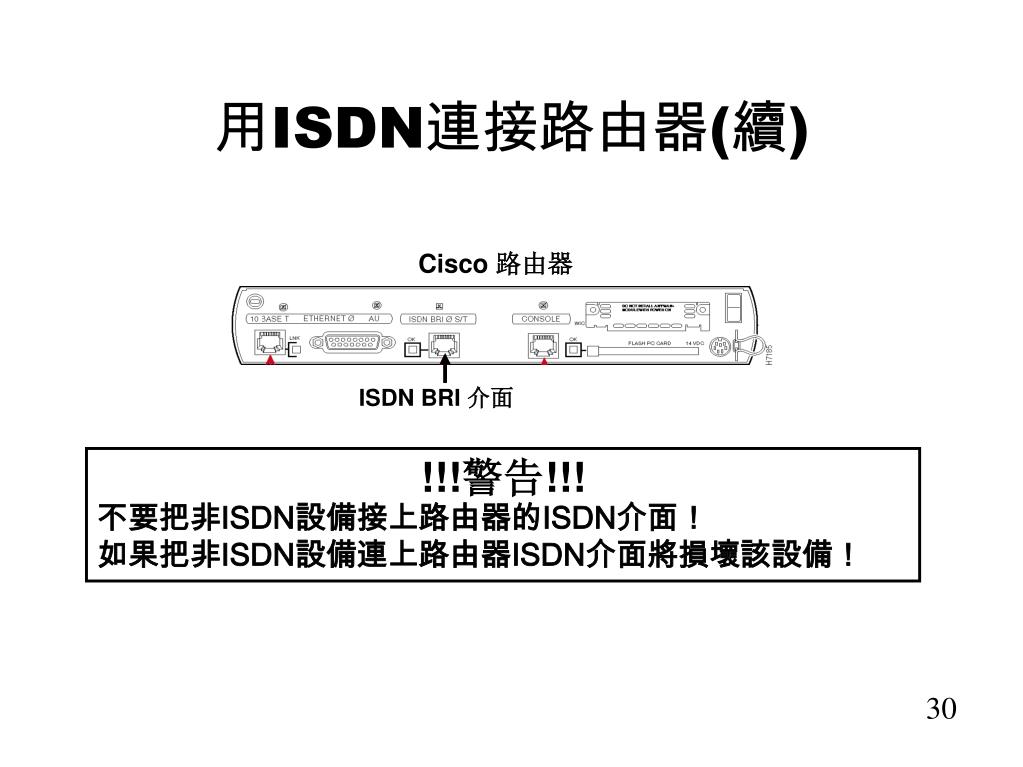

  28. 用ISDN連接路由器(續) Cisco 路由器 ISDN BRI 介面 !!!警告!!! 不要把非ISDN設備接上路由器的ISDN介面！ 如果把非ISDN設備連上路由器ISDN介面將損壞該設備！

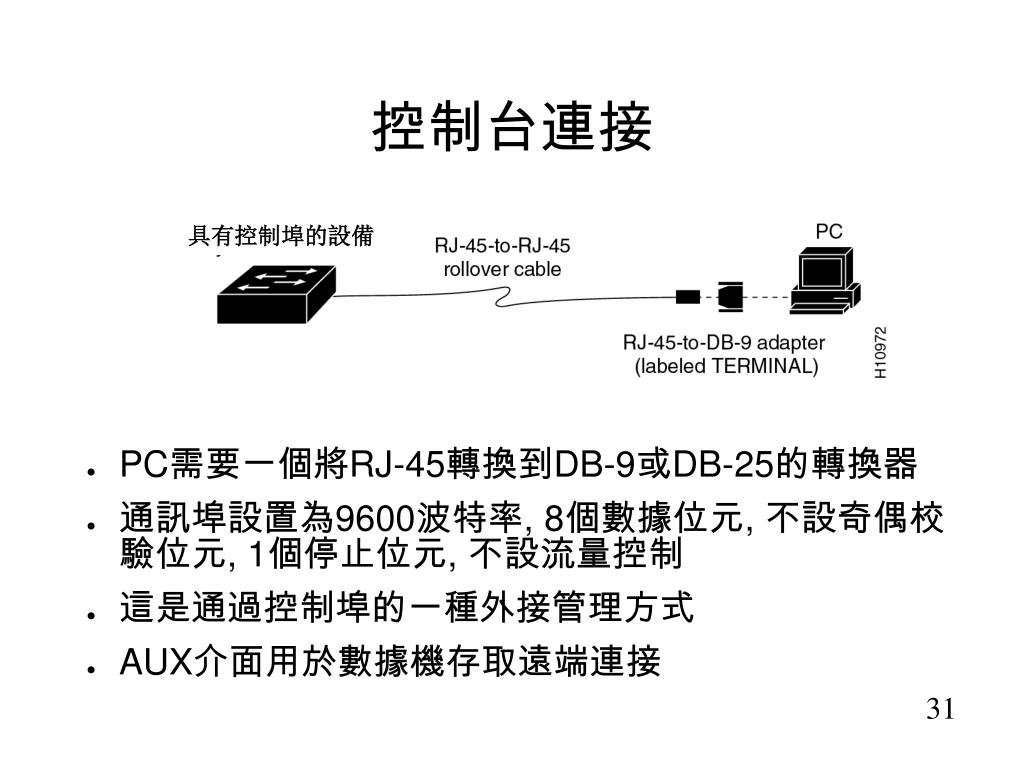

  29. 控制台連接 • PC需要一個將RJ-45轉換到DB-9或DB-25的轉換器 • 通訊埠設置為9600波特率, 8個數據位元, 不設奇偶校驗位元, 1個停止位元, 不設流量控制 • 這是通過控制埠的一種外接管理方式 • AUX介面用於數據機存取遠端連接 具有控制埠的設備

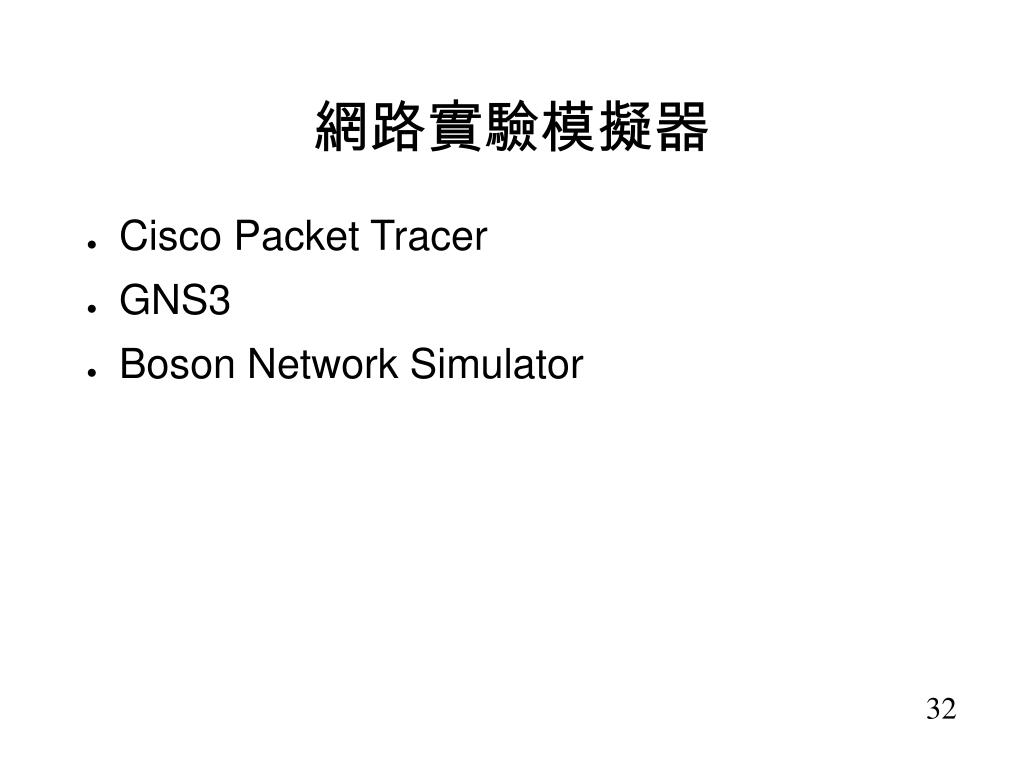

  30. 網路實驗模擬器 • Cisco Packet Tracer • GNS3 • Boson Network Simulator

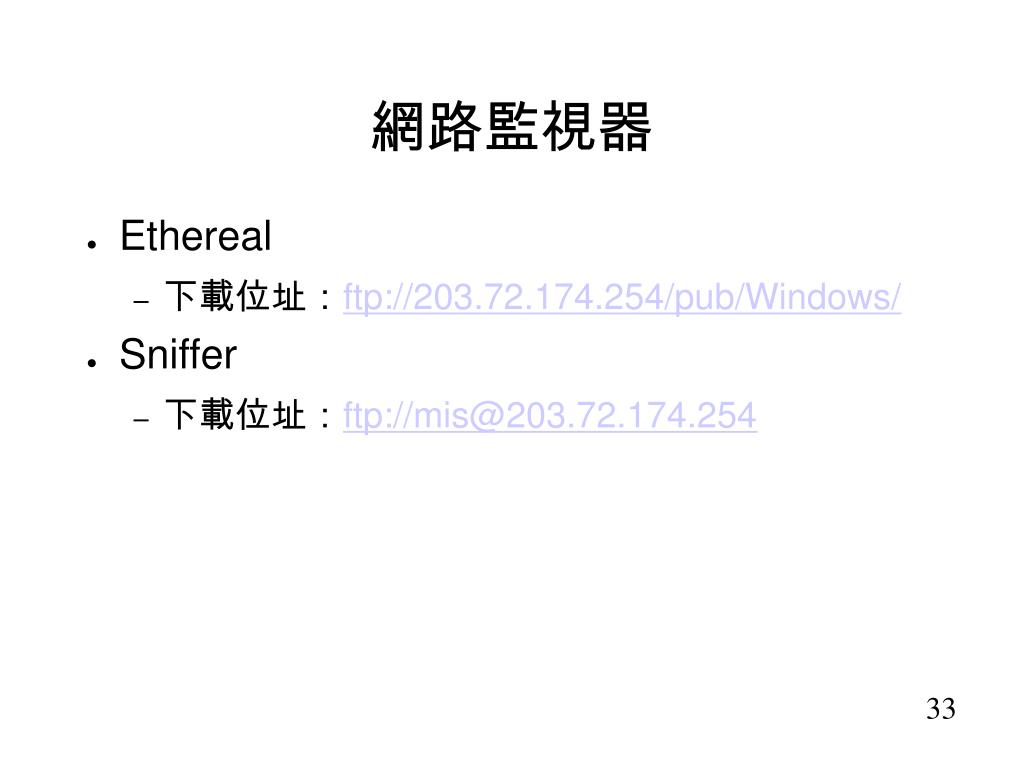

  31. 網路監視器 • Ethereal • 下載位址：ftp://203.72.174.254/pub/Windows/ • Sniffer • 下載位址：ftp://mis@203.72.174.254

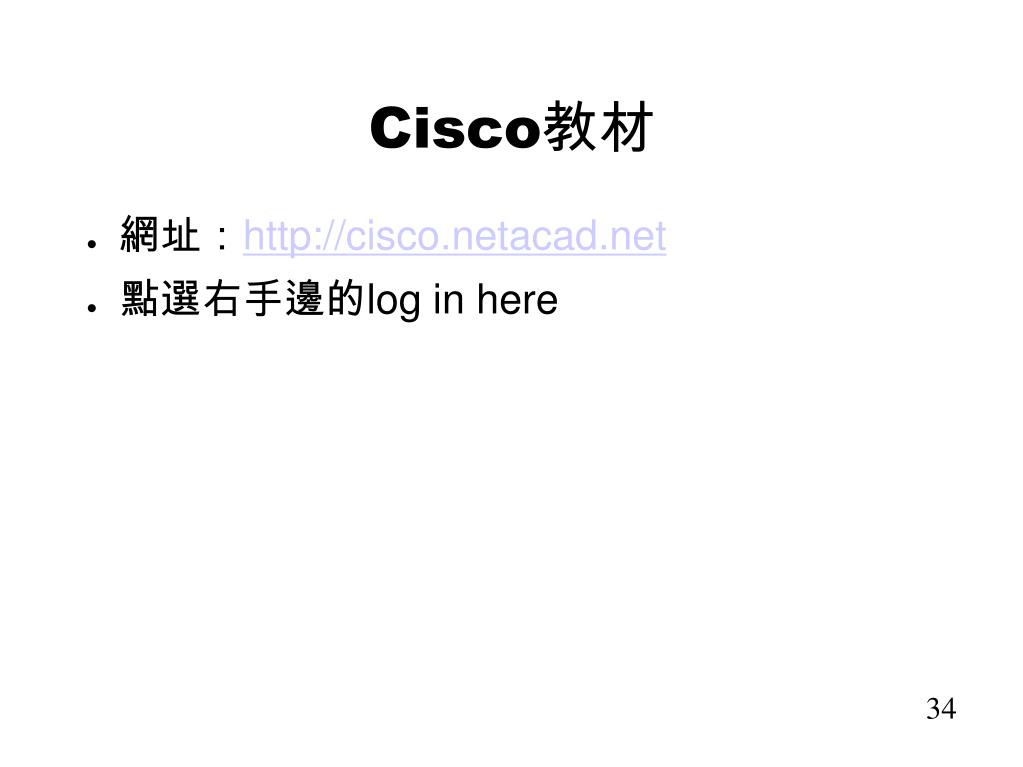

  32. Cisco教材 • 網址：http://cisco.netacad.net • 點選右手邊的log in here

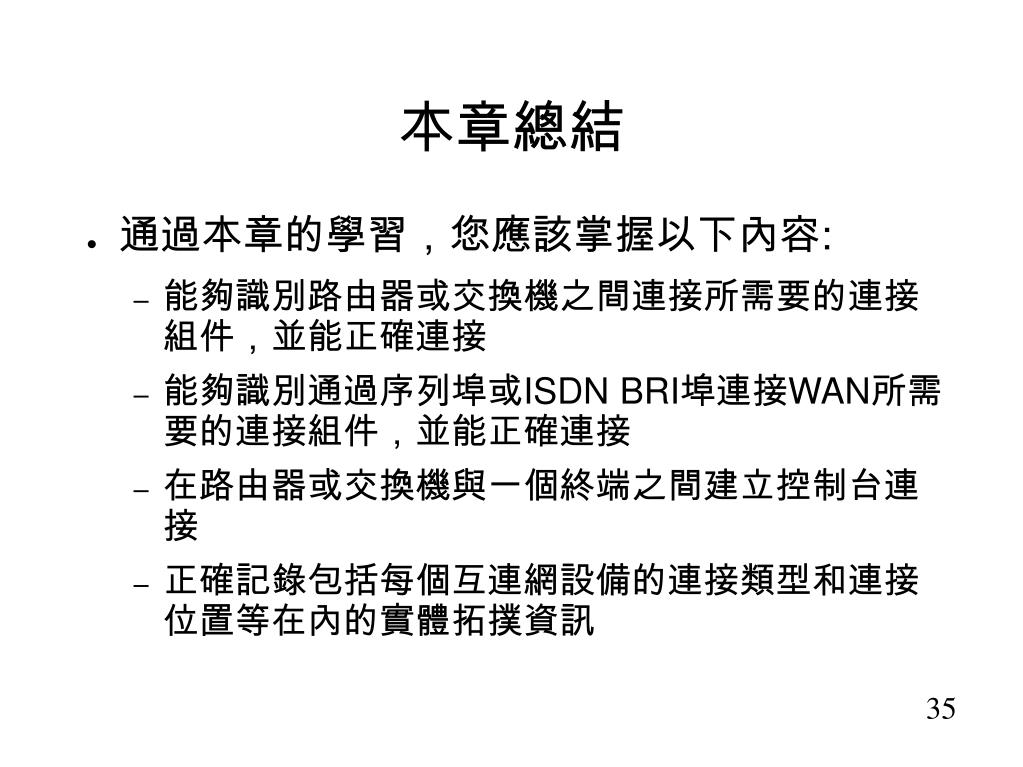

  33. 本章總結 • 通過本章的學習，您應該掌握以下內容: • 能夠識別路由器或交換機之間連接所需要的連接組件，並能正確連接 • 能夠識別通過序列埠或ISDN BRI埠連接WAN所需要的連接組件，並能正確連接 • 在路由器或交換機與一個終端之間建立控制台連接 • 正確記錄包括每個互連網設備的連接類型和連接位置等在內的實體拓撲資訊
