1 / 26

2.2. 模拟控制器

2.2. 模拟控制器. 控制器的功能. 基本构成环节的特性. DDZ―Ⅲ 型电动调节器. 微分先行 PID 运算电路分析. 2.2.1. 控制器的功能. 控制器的作用是对测量信号与给定值相比较所产生的偏差进行 PID 运算，并输出控制信号至执行器. (1) 偏差显示. (2) 输出显示. (3) 提供内给定信号及内、外给定的选择. (4) 正、反作用的选择. (5) 手动操作与手动 / 自动双向切换. (6) 附加功能 ： 抗积分饱和、输出限幅、输入报警、 偏差报警、软手动、抗漂移、停电对策和零启动等. 2.2.2. 基本构成环节的特性.

clayland-matteo
Download Presentation

2.2. 模拟控制器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

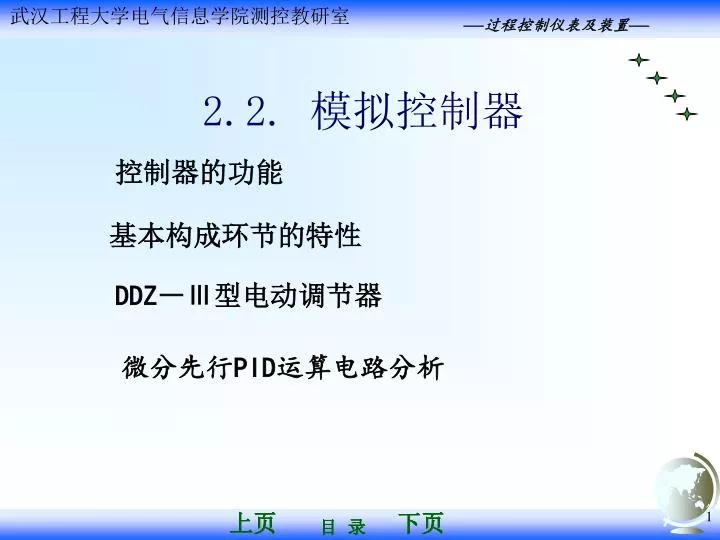

  1. 2.2. 模拟控制器 控制器的功能 基本构成环节的特性 DDZ―Ⅲ型电动调节器 微分先行PID运算电路分析

  2. 2.2.1.控制器的功能 控制器的作用是对测量信号与给定值相比较所产生的偏差进行PID运算，并输出控制信号至执行器 (1)偏差显示 (2)输出显示 (3)提供内给定信号及内、外给定的选择 (4)正、反作用的选择 (5)手动操作与手动/自动双向切换 (6)附加功能：抗积分饱和、输出限幅、输入报警、 偏差报警、软手动、抗漂移、停电对策和零启动等.

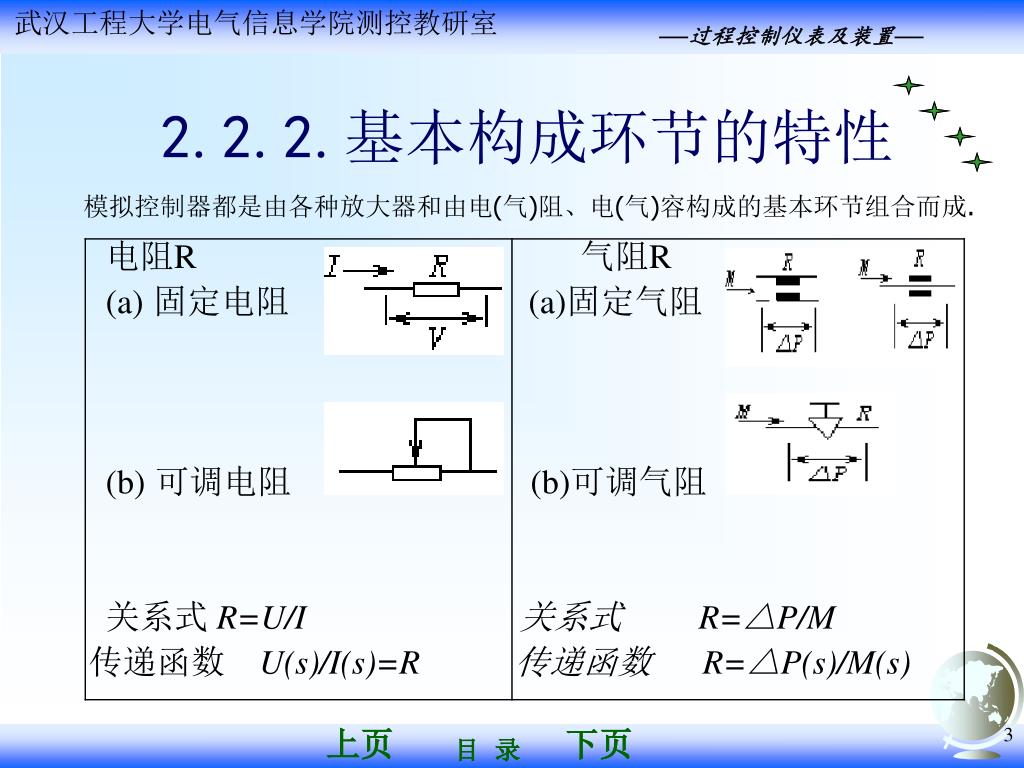

  3. 2.2.2.基本构成环节的特性 模拟控制器都是由各种放大器和由电(气)阻、电(气)容构成的基本环节组合而成. 电阻R 气阻R (a)固定电阻 (a)固定气阻 (b)可调电阻 (b)可调气阻 关系式 R=U/I 关系式 R=△P/M 传递函数 U(s)/I(s)=R 传递函数 R=△P(s)/M(s)

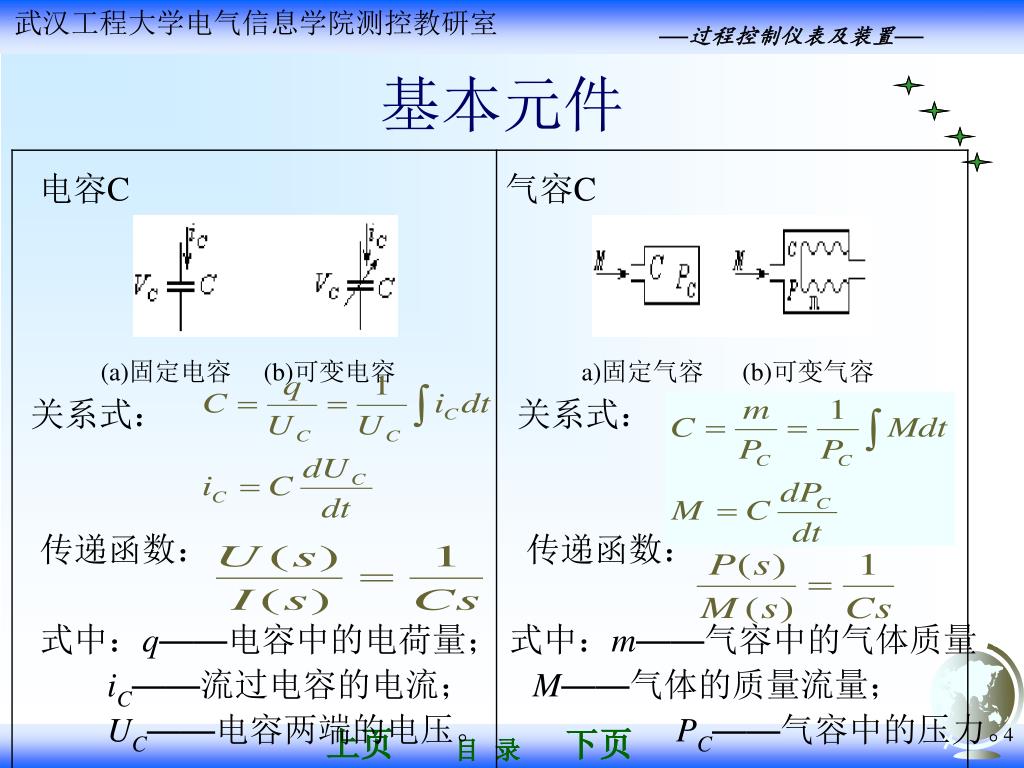

  4. 基本元件 电容C 气容C (a)固定电容 (b)可变电容 a)固定气容 (b)可变气容 关系式： 关系式： 传递函数： 传递函数： 式中：q——电容中的电荷量； 式中：m——气容中的气体质量 iC——流过电容的电流； M——气体的质量流量； UC——电容两端的电压。 PC——气容中的压力。

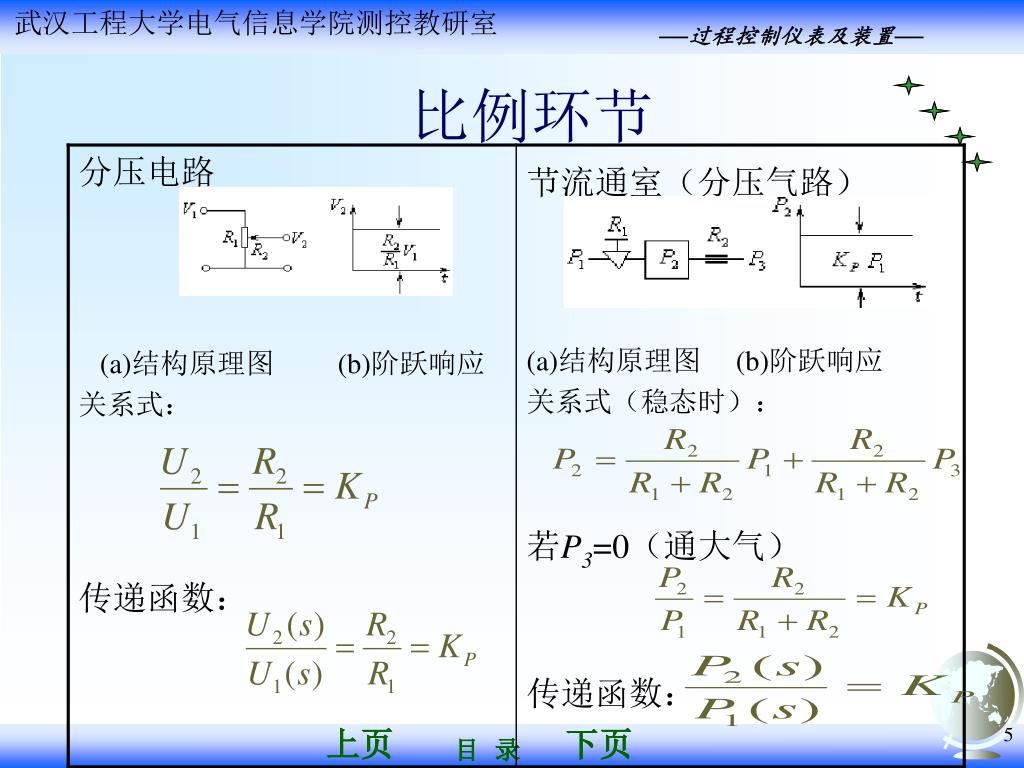

  5. 比例环节

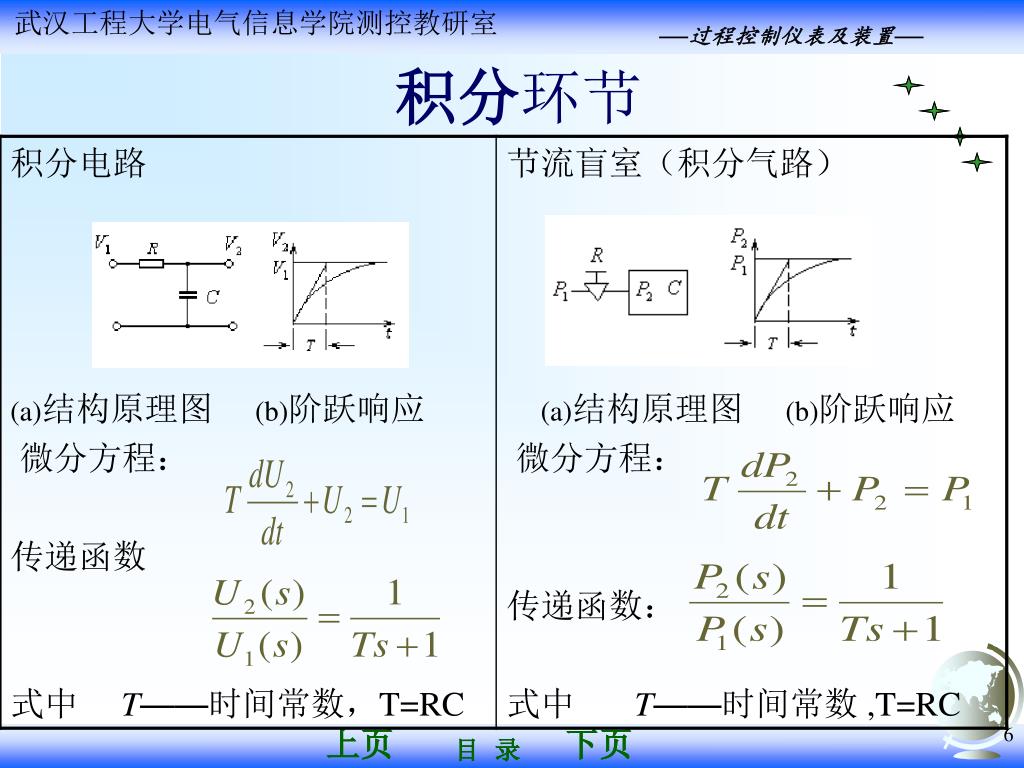

  6. 积分环节

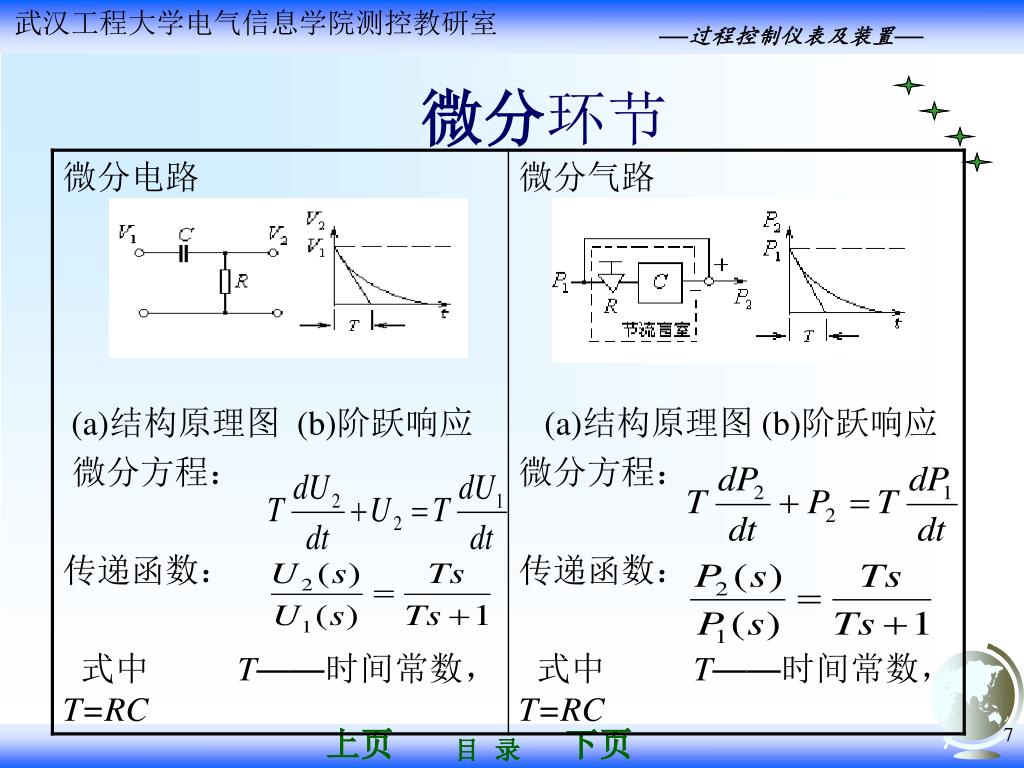

  7. 微分环节

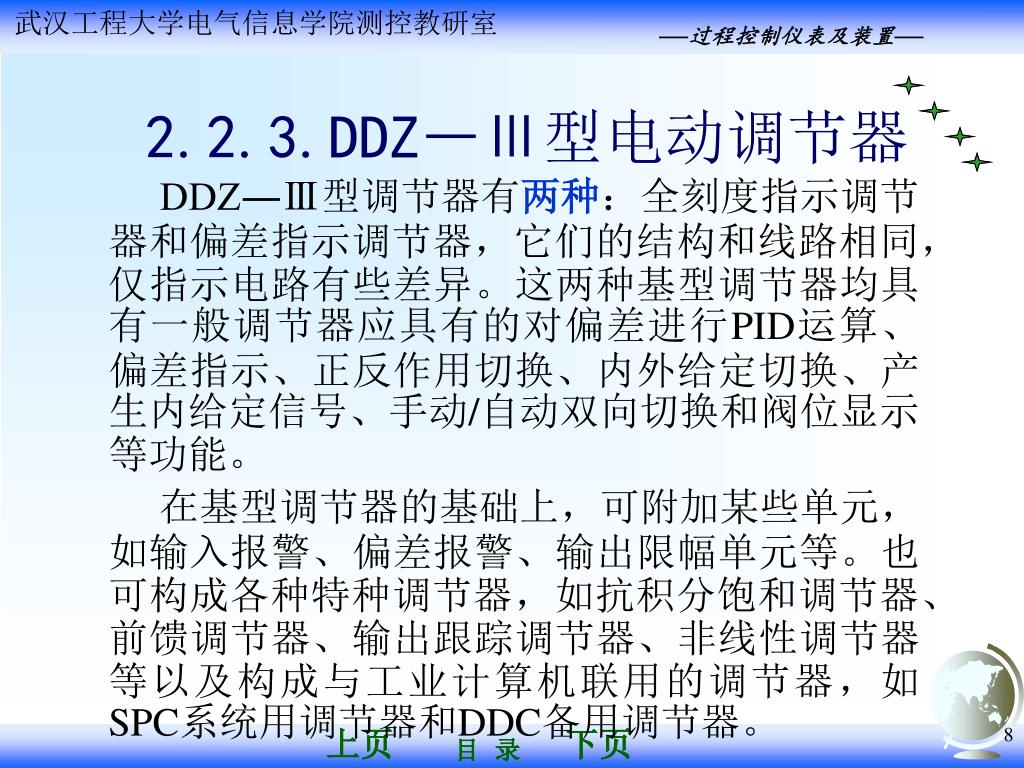

  8. 2.2.3.DDZ―Ⅲ型电动调节器 DDZ―Ⅲ型调节器有两种：全刻度指示调节器和偏差指示调节器，它们的结构和线路相同，仅指示电路有些差异。这两种基型调节器均具有一般调节器应具有的对偏差进行PID运算、偏差指示、正反作用切换、内外给定切换、产生内给定信号、手动/自动双向切换和阀位显示等功能。 在基型调节器的基础上，可附加某些单元，如输入报警、偏差报警、输出限幅单元等。也可构成各种特种调节器，如抗积分饱和调节器、前馈调节器、输出跟踪调节器、非线性调节器等以及构成与工业计算机联用的调节器，如SPC系统用调节器和DDC备用调节器。

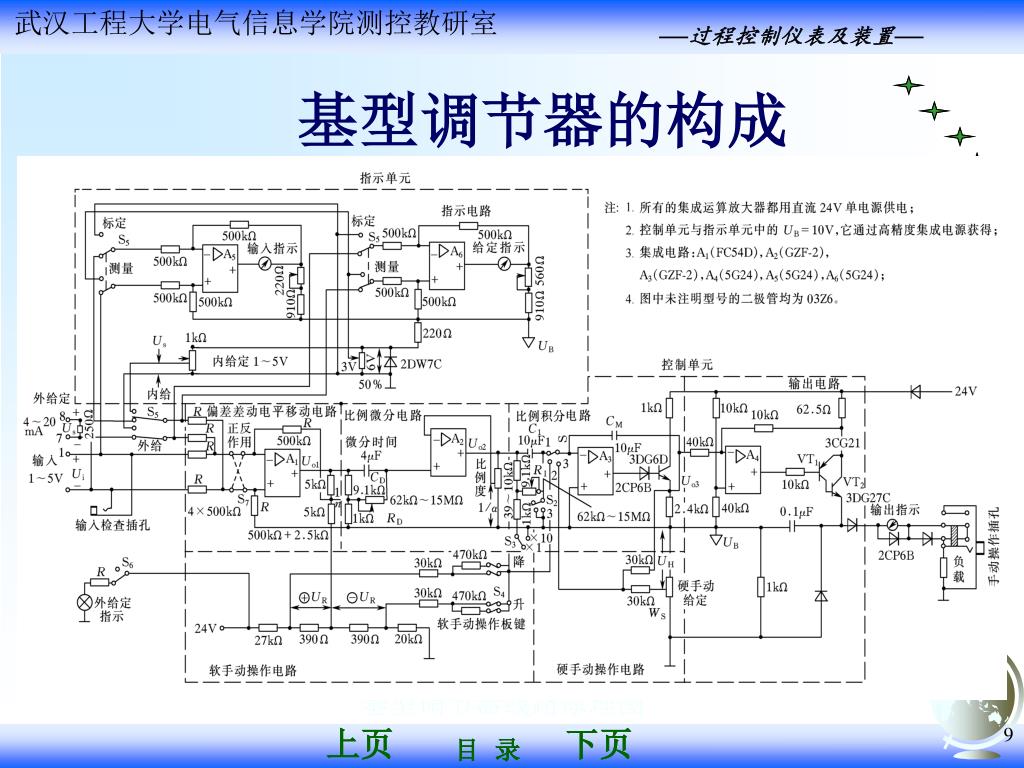

  9. 基型调节器的构成 基型调节器线路原理图

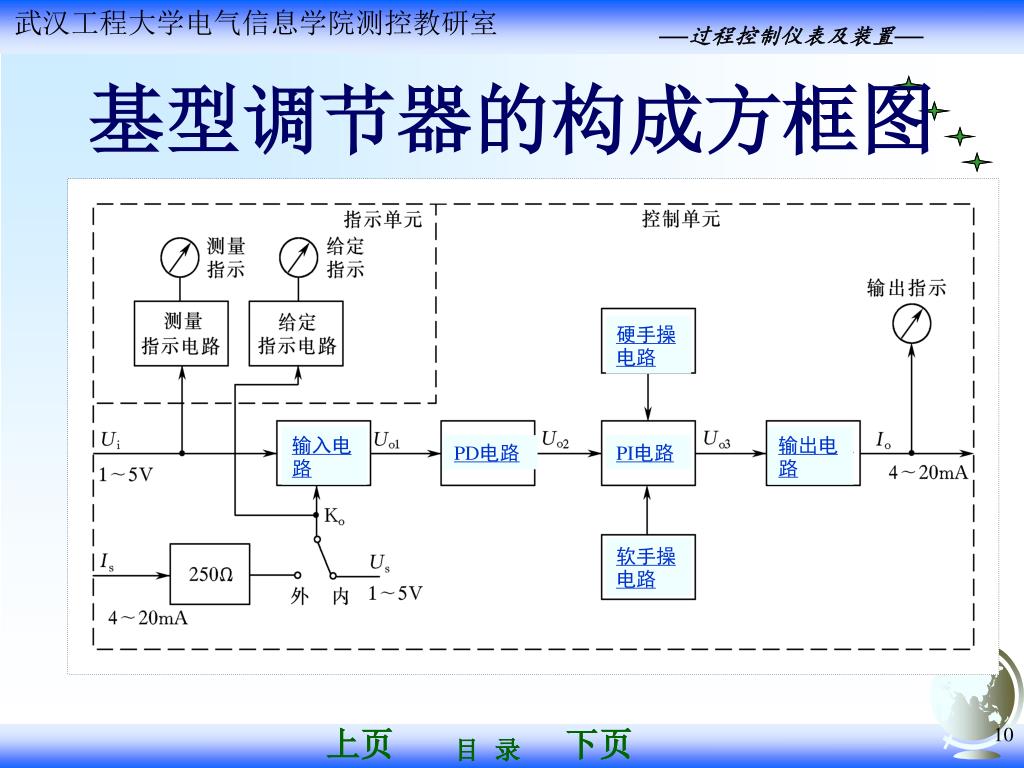

  10. 基型调节器的构成方框图 硬手操电路 输入电路 输出电路 PD电路 PI电路 软手操电路

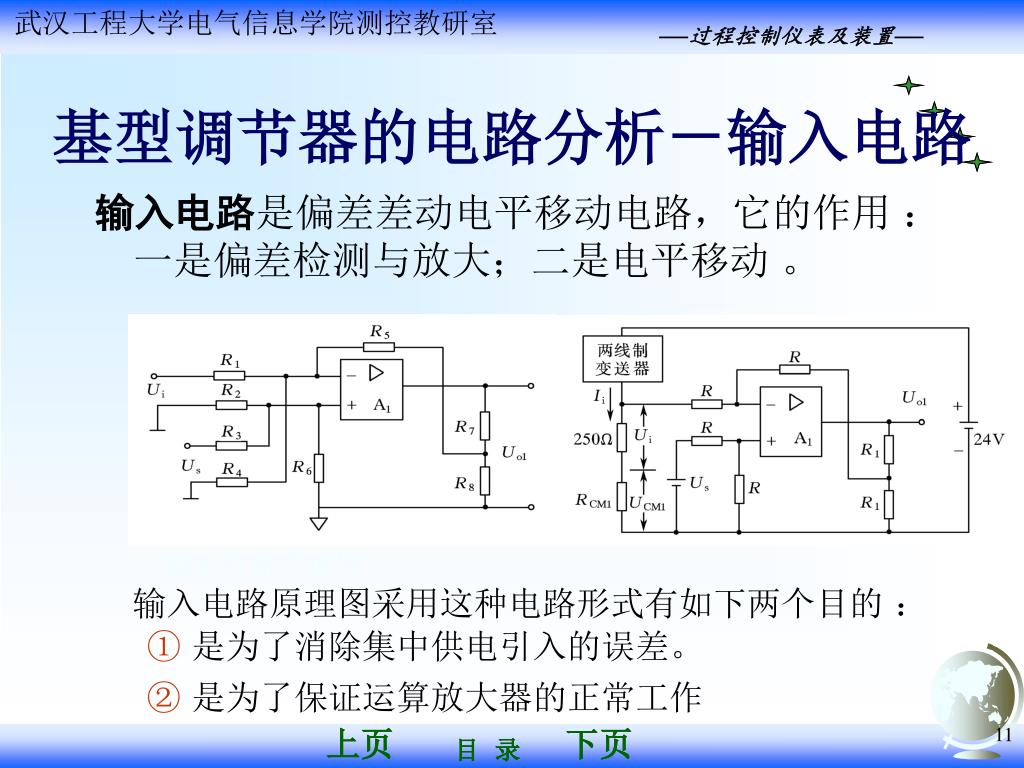

  11. 基型调节器的电路分析－输入电路 输入电路是偏差差动电平移动电路，它的作用 ：一是偏差检测与放大；二是电平移动 。 输入电路原理图 输入电路原理图采用这种电路形式有如下两个目的 ： ① 是为了消除集中供电引入的误差。 ② 是为了保证运算放大器的正常工作

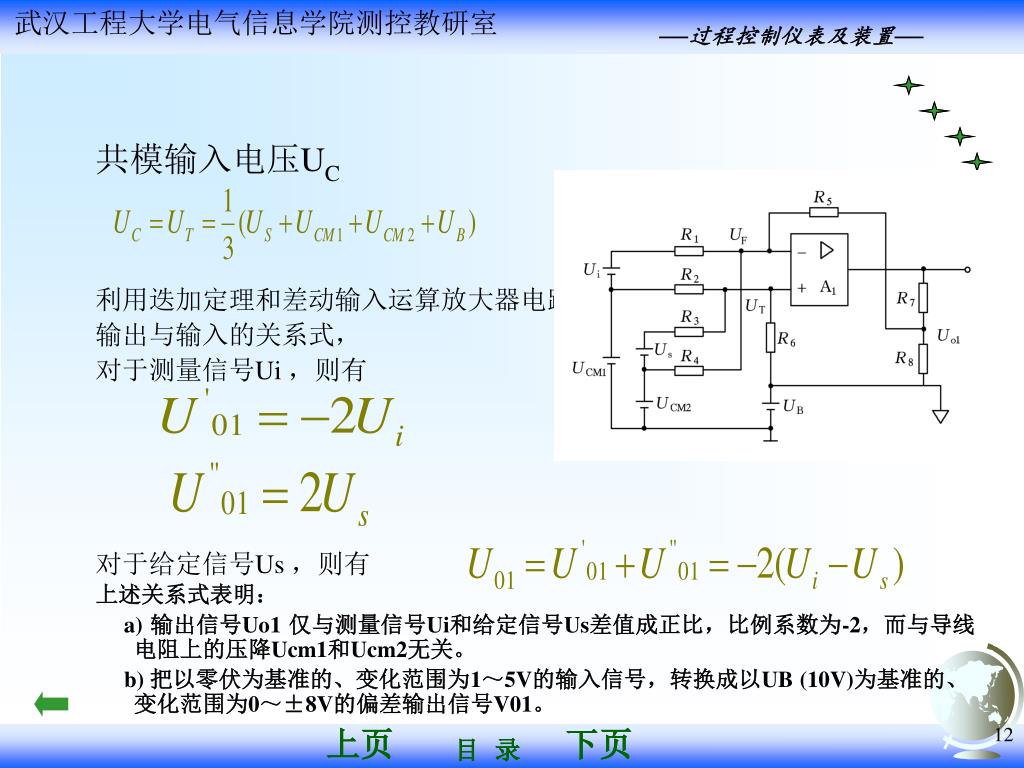

  12. 共模输入电压UC 利用迭加定理和差动输入运算放大器电路 输出与输入的关系式， 对于测量信号Ui ，则有 对于给定信号Us ，则有 上述关系式表明： a) 输出信号Uo1 仅与测量信号Ui和给定信号Us差值成正比，比例系数为-2，而与导线电阻上的压降Ucm1和Ucm2无关。 b) 把以零伏为基准的、变化范围为1～5V的输入信号，转换成以UB (10V)为基准的、变化范围为0～±8V的偏差输出信号V01。

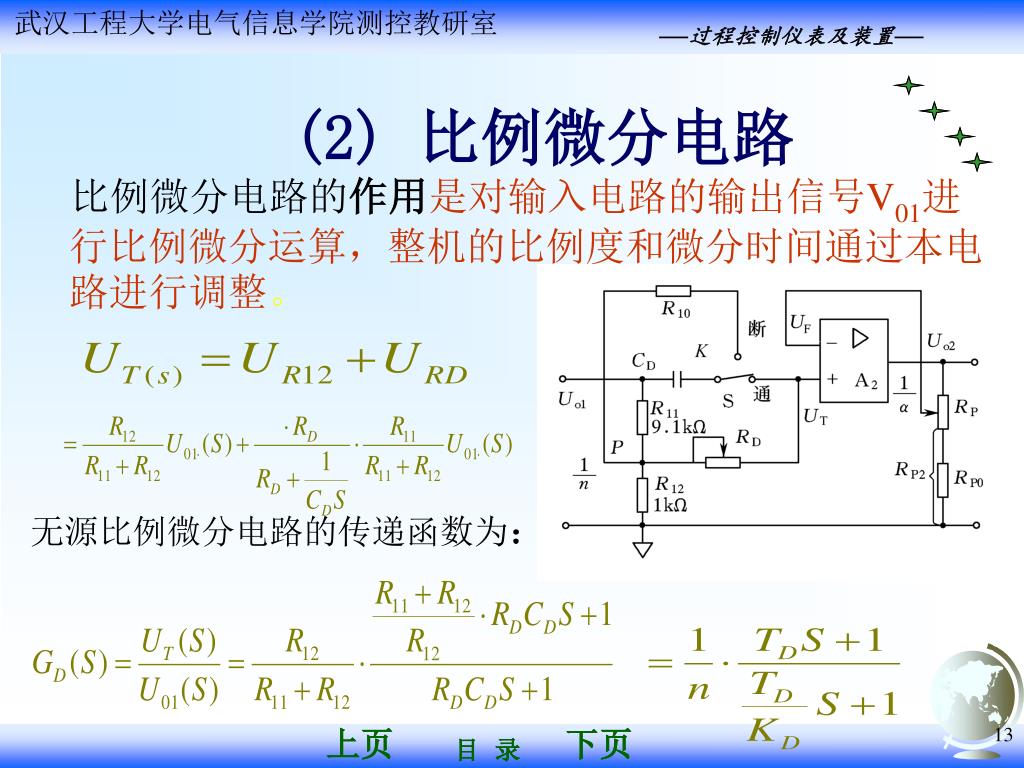

  13. (2) 比例微分电路 比例微分电路的作用是对输入电路的输出信号V01进行比例微分运算，整机的比例度和微分时间通过本电路进行调整。 无源比例微分电路的传递函数为：

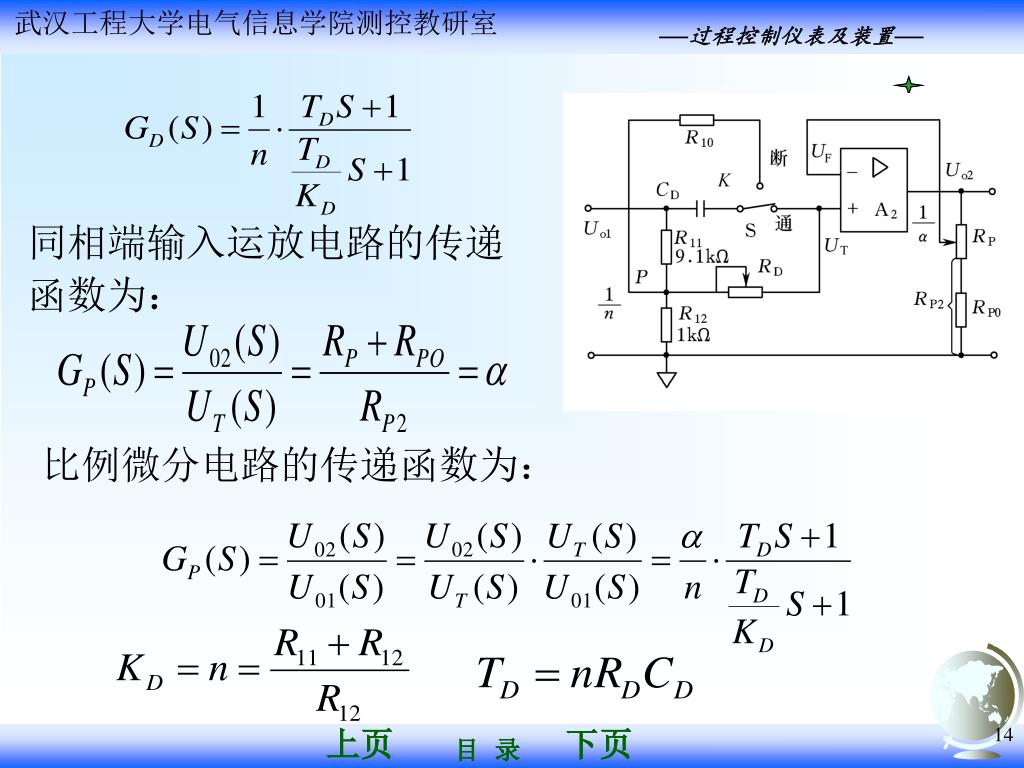

  14. 同相端输入运放电路的传递 函数为： 比例微分电路的传递函数为：

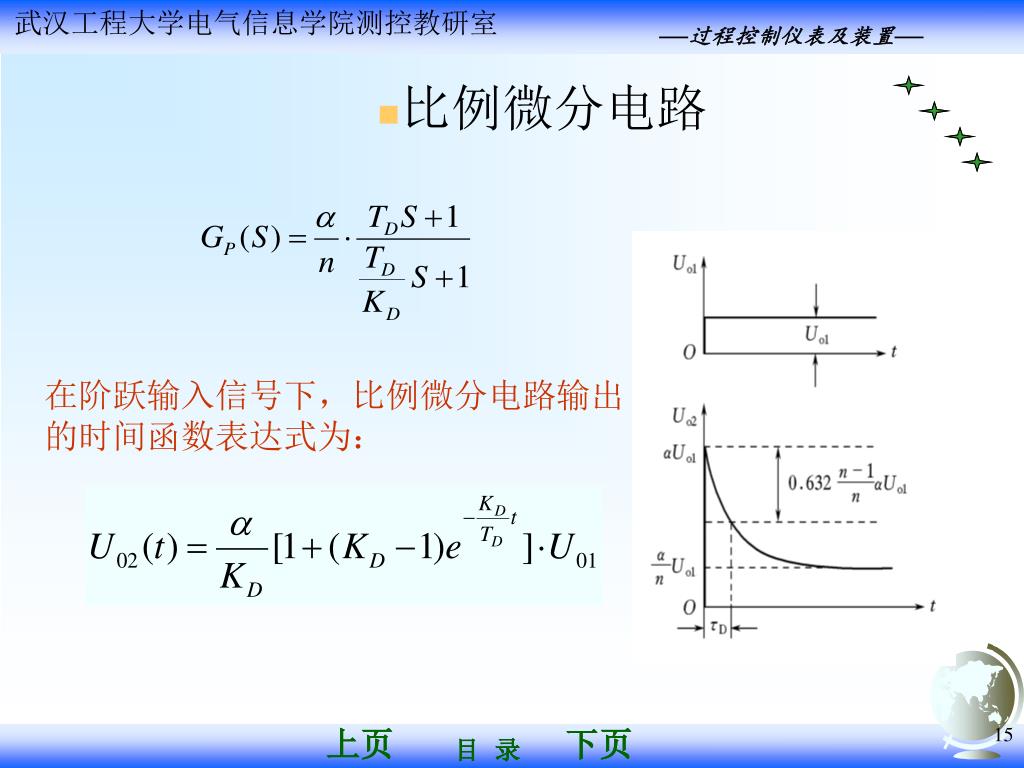

  15. 比例微分电路 在阶跃输入信号下，比例微分电路输出的时间函数表达式为：

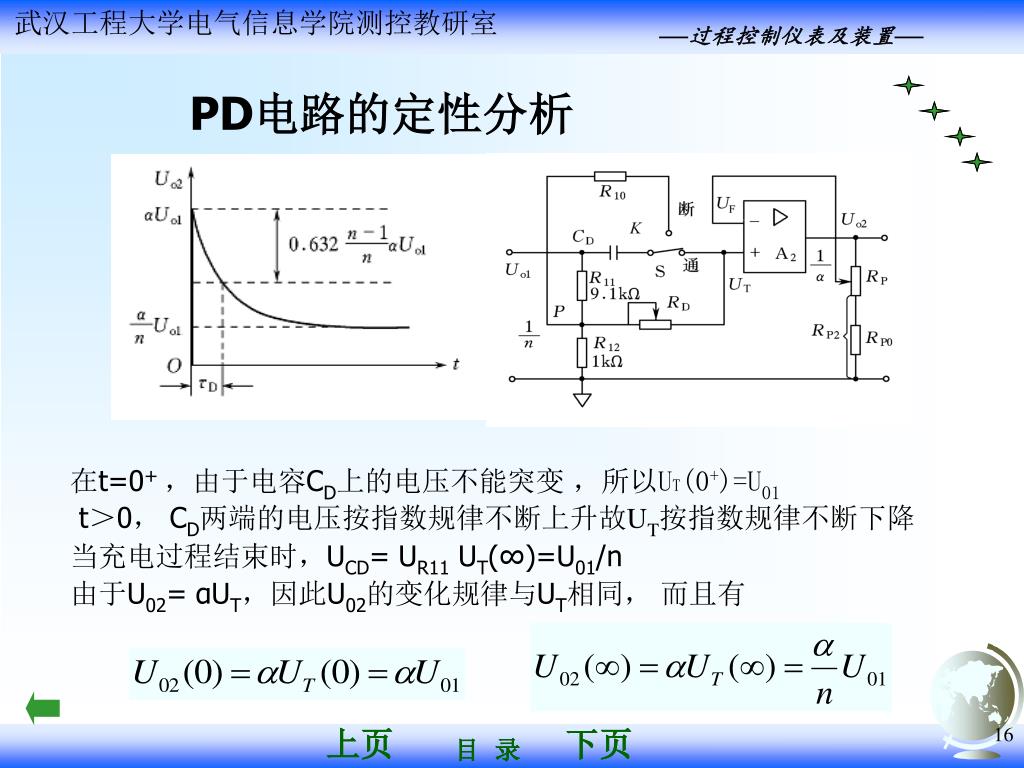

  16. PD电路的定性分析 在t=0+ ，由于电容CD上的电压不能突变 ，所以UT(0+)=U01 t＞0，CD两端的电压按指数规律不断上升故UT按指数规律不断下降 当充电过程结束时，UCD= UR11 UT(∞)=U01/n 由于U02= αUT，因此U02的变化规律与UT相同，而且有

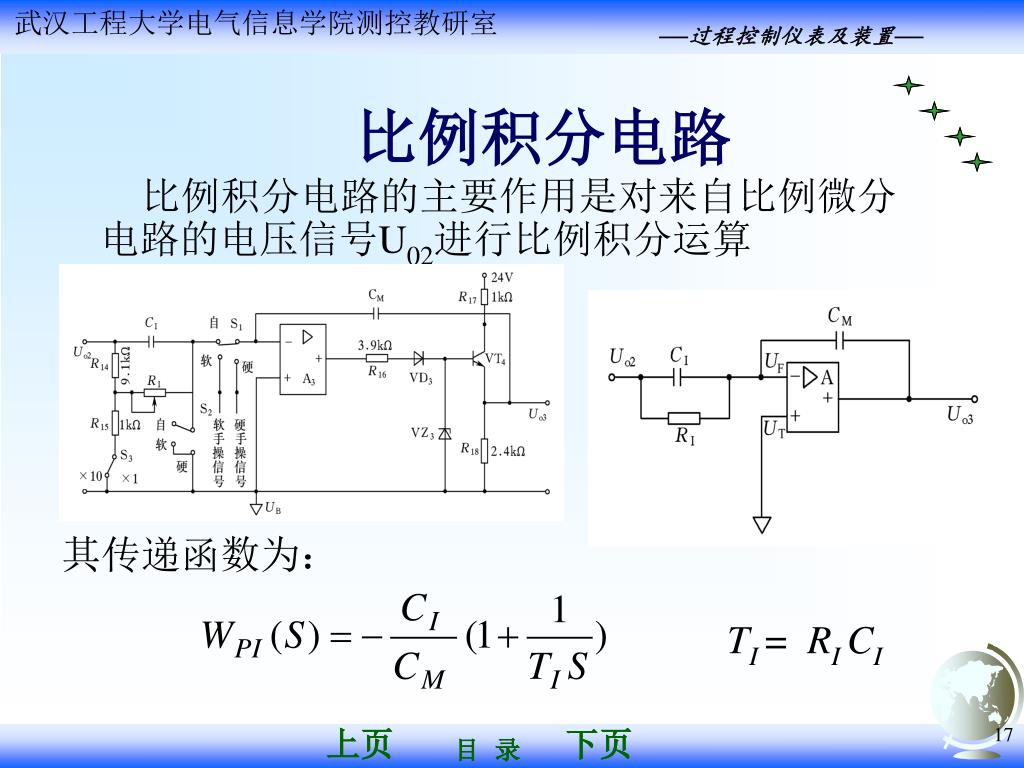

  17. 比例积分电路 比例积分电路的主要作用是对来自比例微分电路的电压信号U02进行比例积分运算 其传递函数为： TI = RI CI

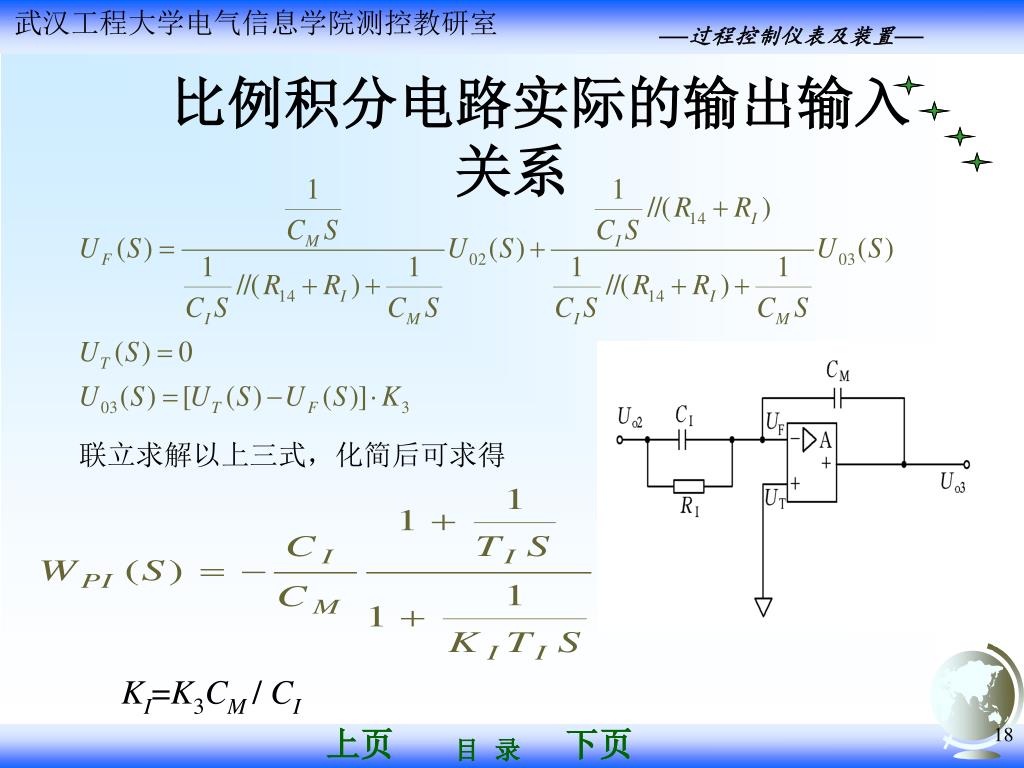

  18. 比例积分电路实际的输出输入关系 联立求解以上三式，化简后可求得 KI=K3CM / CI

  19. 比例积分电路 在阶跃输入信号作用下，PI电路输出的时间函数表达式为 比例积分电路的调节器的调节系统仍然存在静差。

  20. 积分时间TI的倍率开关 积分时间TI的倍率开关K3置于“×10”档时， R15上的电压经 电阻RI向电容CM充电。因为 UR15=1/m U0 m=(R14+ R15)/ R15≈10 积分时间是刻度值的10倍。

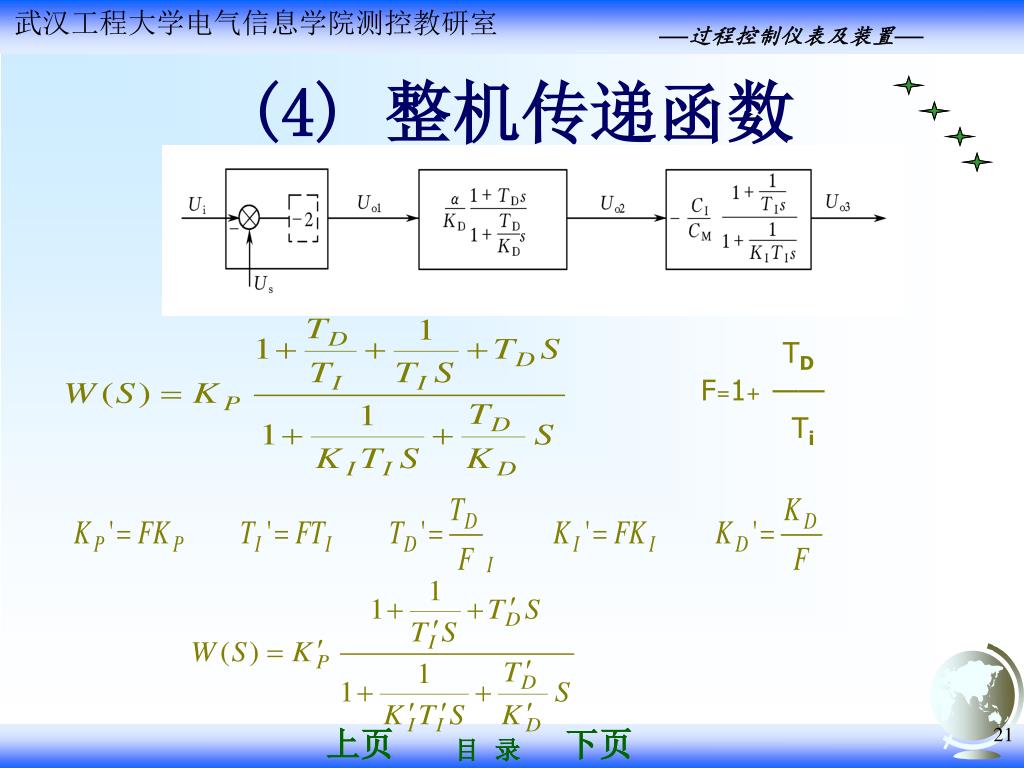

  21. (4) 整机传递函数 TD F=1+ —— Ti

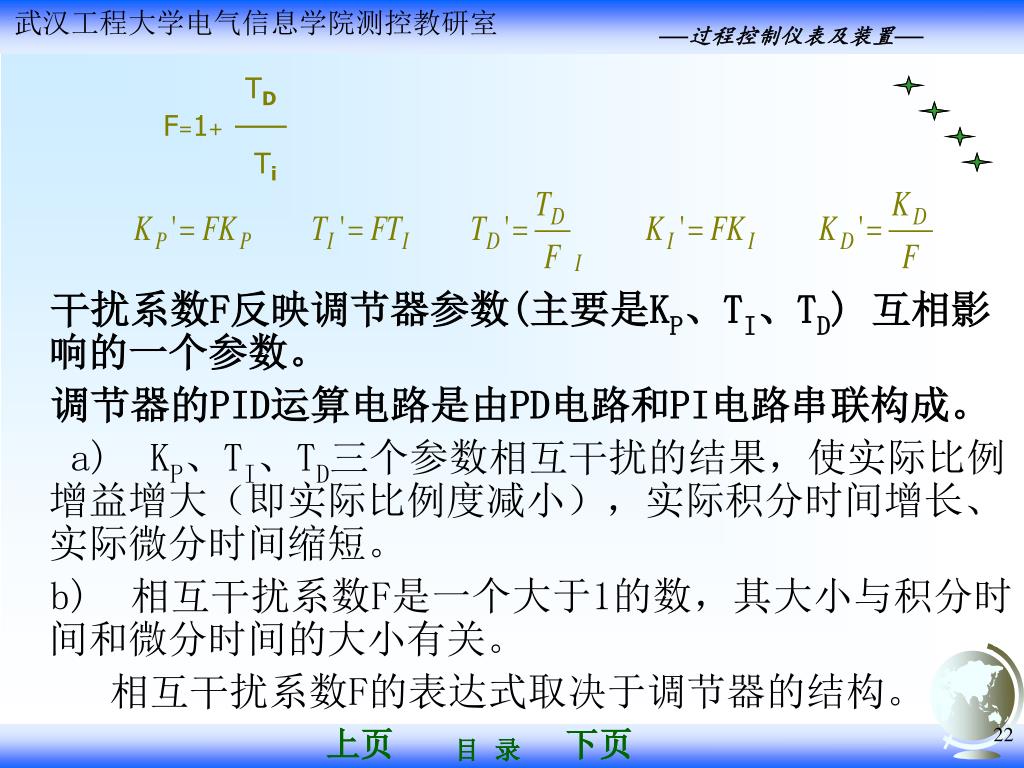

  22. TD F=1+ —— Ti 干扰系数F反映调节器参数(主要是KP、TI、TD) 互相影响的一个参数。 调节器的PID运算电路是由PD电路和PI电路串联构成。 a) KP、TI、TD三个参数相互干扰的结果，使实际比例增益增大（即实际比例度减小），实际积分时间增长、实际微分时间缩短。 b) 相互干扰系数F是一个大于1的数，其大小与积分时间和微分时间的大小有关。 相互干扰系数F的表达式取决于调节器的结构。

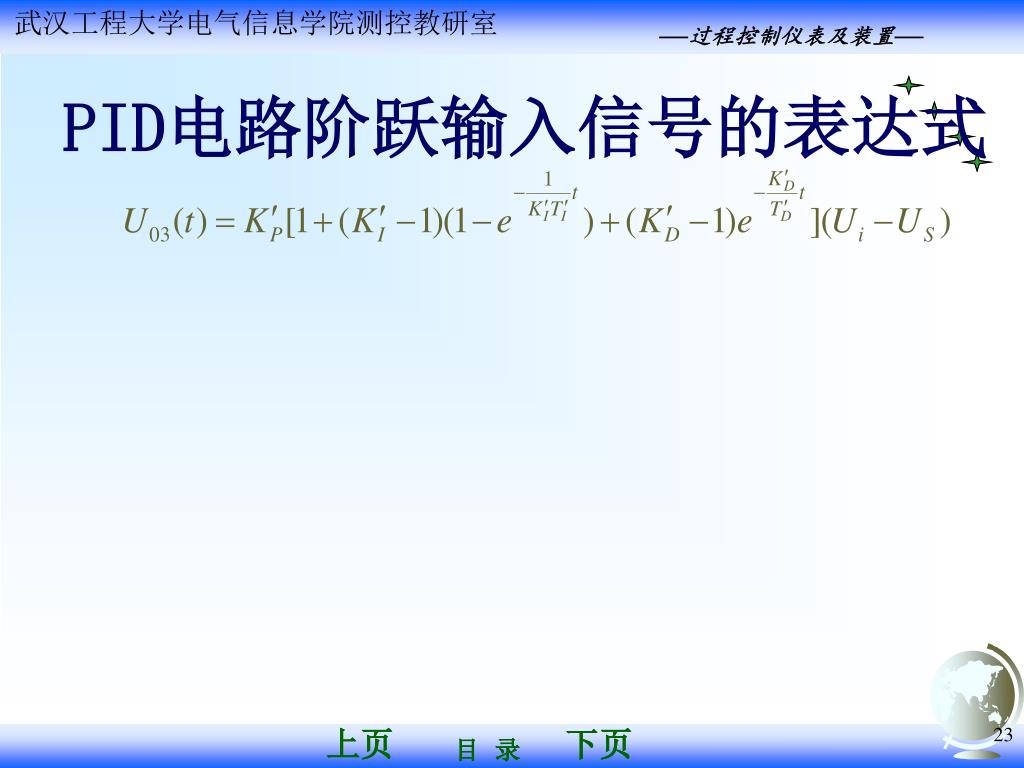

  23. PID电路阶跃输入信号的表达式

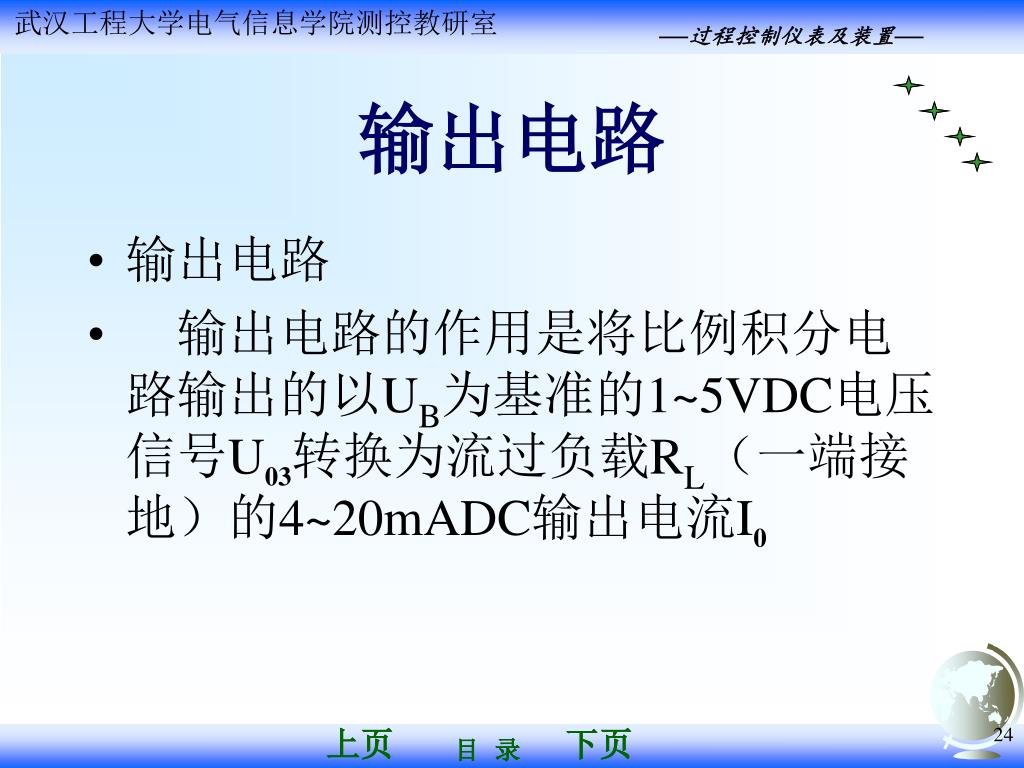

  24. 输出电路 • 输出电路 • 输出电路的作用是将比例积分电路输出的以UB为基准的1~5VDC电压信号U03转换为流过负载RL（一端接地）的4~20mADC输出电流I0

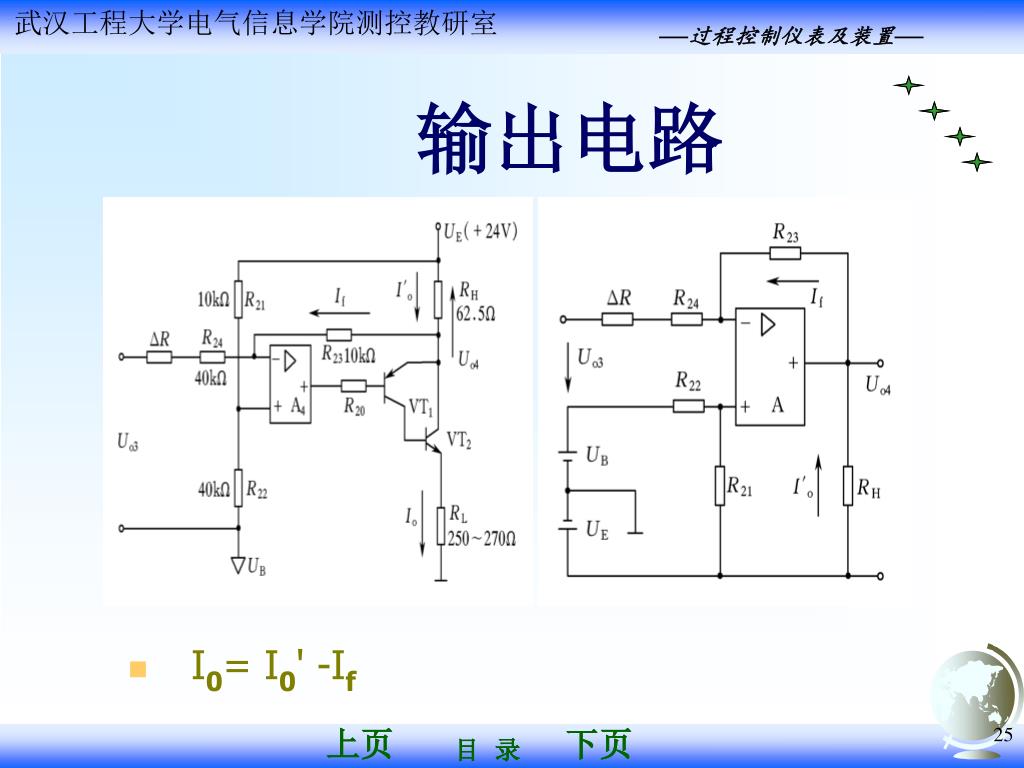

  25. 输出电路 • I0= I0' -If

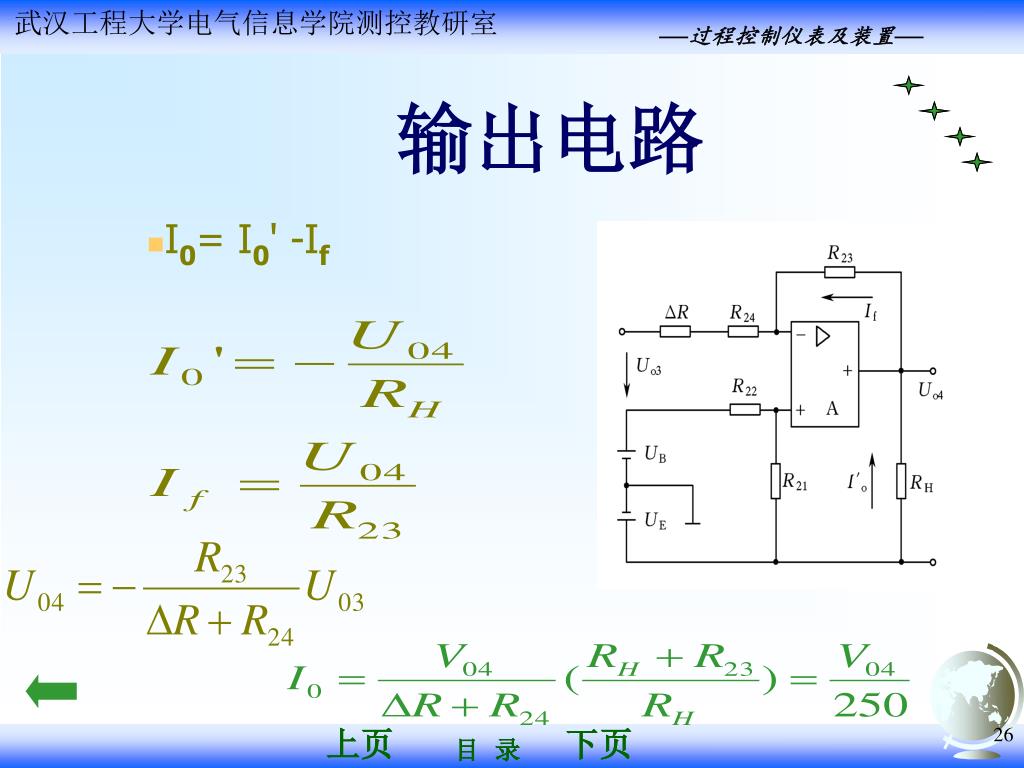

  26. 输出电路 • I0= I0' -If
