Fonctionnement d’une mémoire

Fonctionnement d’une mémoire. Fonctionnement d’une mémoire. BUS D’ADRESSES. Fonctionnement d’une mémoire. BUS DE DONNEES. BUS D’ADRESSES. 001. BUS DE DONNEES. BUS D’ADRESSES. 001. BUS DE DONNEES. BUS D’ADRESSES. 001. BUS DE DONNEES. BUS D’ADRESSES. 001. 1 0 0 1 1 0 1 0.

claus
Download Presentation

Fonctionnement d’une mémoire

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Fonctionnement d’une mémoire

  2. Fonctionnement d’une mémoire

  3. BUS D’ADRESSES Fonctionnement d’une mémoire BUS DE DONNEES

  4. BUS D’ADRESSES 001 BUS DE DONNEES

  5. BUS D’ADRESSES 001 BUS DE DONNEES

  6. BUS D’ADRESSES 001 BUS DE DONNEES

  7. BUS D’ADRESSES 001 1 0 0 1 1 0 1 0 BUS DE DONNEES

  8. BUS D’ADRESSES 001 1 0 0 1 1 0 1 0 BUS DE DONNEES

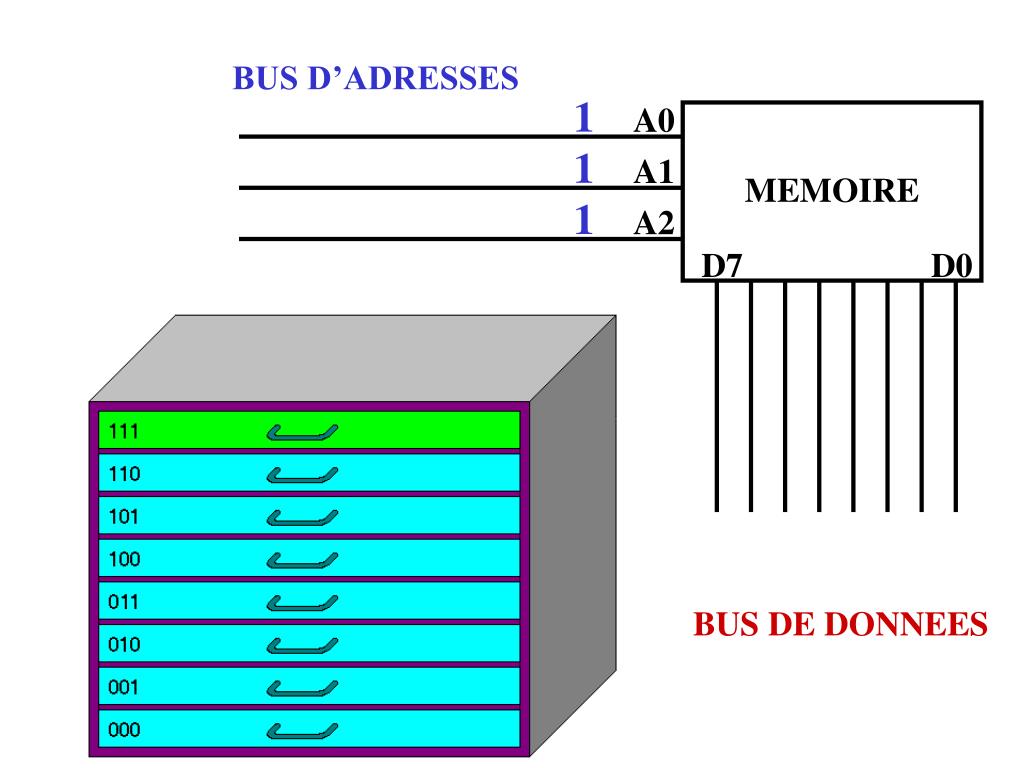

  9. BUS D’ADRESSES 111 BUS DE DONNEES

  10. BUS D’ADRESSES 111 BUS DE DONNEES

  11. BUS D’ADRESSES 111 BUS DE DONNEES

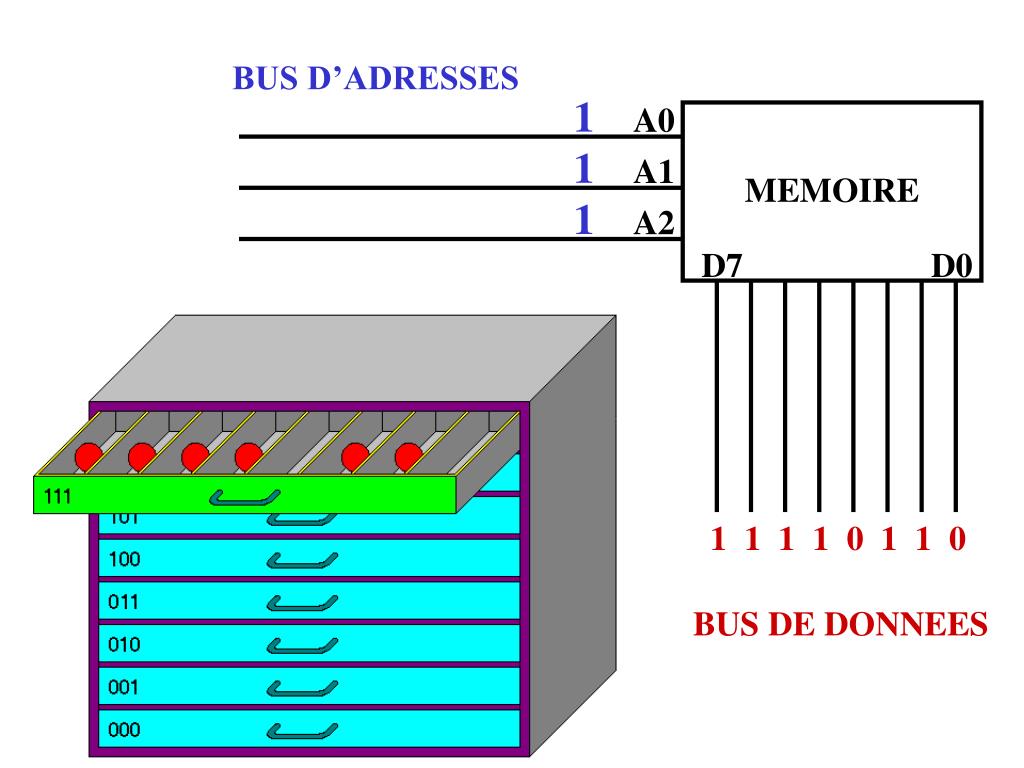

  12. BUS D’ADRESSES 111 1 1 1 1 0 1 1 0 BUS DE DONNEES

  13. BUS D’ADRESSES 111 1 1 1 1 0 1 1 0 BUS DE DONNEES

  14. BUS D’ADRESSES 010 BUS DE DONNEES

  15. BUS D’ADRESSES 010 BUS DE DONNEES

  16. BUS D’ADRESSES 010 BUS DE DONNEES

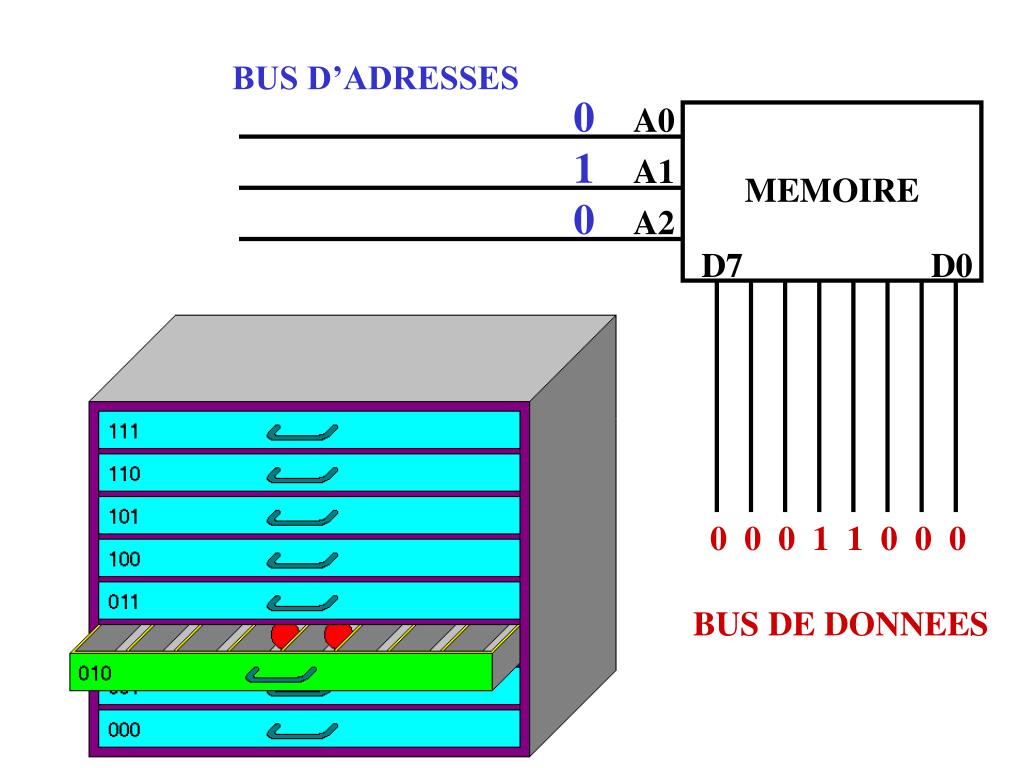

  17. BUS D’ADRESSES 010 0 0 0 1 1 0 0 0 BUS DE DONNEES

  18. BUS D’ADRESSES 010 0 0 0 1 1 0 0 0 BUS DE DONNEES

  19. BUS D’ADRESSES BUS DE DONNEES

  20. BUS D’ADRESSES Organisation de la mémoire: 8 casiers dans chaque tiroir 1 2 3 4 5 6 7 8 8 bits à chaque adresse. BUS DE DONNEES 1 octet par adresse 8 broches

  21. BUS D’ADRESSES Capacité de la mémoire : 8 tiroirs de 8 casiers chacun. 8 octets BUS DE DONNEES 8 x 8 = 64 bits.
