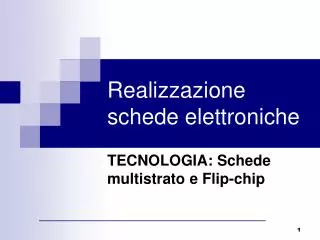

  1. Realizzazione schede elettroniche TECNOLOGIA: Schede multistrato e Flip-chip

  2. Realizzazione schede elettroniche: TECNOLOGIA Collocazione della realizzazione della scheda nel processo di fabbricazione di un Sistema a Microprocessore

  3. Realizzazione schede elettroniche: TECNOLOGIA Obiettivo della realizzazione della scheda: Chip: velocità interne molto alte ↓ Colloquio tra i componenti nella maniera più veloce ed efficace possibile

  4. Realizzazione schede elettroniche: TECNOLOGIA Passi nella realizzazione della scheda: Packaging componenti ↓ Connessione dei componenti alla scheda ↓ Interconnessione tra i componenti

  5. Realizzazione schede elettroniche: TECNOLOGIA Passi nella realizzazione della scheda:

  6. Realizzazione schede elettroniche: TECNOLOGIA PACKAGING • WIRE BONDING • Collegamento tra pad e pin esterni tramite fili in oro • Minore costo • Maggiori dimensioni • Minori prestazioni • FLIP-CHIP BONDING • Saldatura diretta tra pad e scheda con sfere di giunzione • Maggiore costo • Minori dimensioni • Migliori prestazioni

  7. Realizzazione schede elettroniche: TECNOLOGIA PACKAGING • WIRE BONDING FLIP-CHIP BONDING

  8. Realizzazione schede elettroniche: TECNOLOGIA WIRE BONDING • S.M.D. • Minori dimensioni (1/10) • Migliori prestazioni • Costi maggiori • Tecnica di montaggio SMT – Surface Mount Technology (leaded) • TRADIZIONALE • Maggiori dimensioni • Peggiori prestazioni • Costi minori • Tecnica di montaggio PTH – Pin Through Hole • Schede a 1 faccia, a doppia faccia o multistrato

  9. Realizzazione schede elettroniche: TECNOLOGIA PTH - SMD Componenti: 1 faccia Componenti: 2 facce

  10. Realizzazione schede elettroniche: TECNOLOGIA Schede multi-strato • Realizzazione schede a doppia faccia tranne prima e ultima (solo faccia interna): • substrato isolante (vetronite) • strato di rame incollato con collante termoadesivo • serigrafia delle piste di interconnessione • asportazione chimica materiale in eccesso

  11. Realizzazione schede elettroniche: TECNOLOGIA Schede multi-strato 2. Allineamento e sovrapposizione delle schede (separate da fogli di pre-preg) 3. Pressatura termica del sistema (tempi e temperature predeterminati) → unica scheda 4. Realizzazione facce più esterne 5. Foratura 6. Metallizzazione dei fori (deposizione galvanica)

  12. Realizzazione schede elettroniche: TECNOLOGIA Schede multi-strato 7. Protezione delle zone delle facce esterne non destinate a saldatura (solder resist) 8. Eventuale serigrafia di scritte,disegni,indicazioni

  13. Realizzazione schede elettroniche: TECNOLOGIA FLIP - CHIP Sfruttamento dell’area sottostante alla superficie attiva del chip Sfere / colonne in lega Piombo-Stagno Tecnologia Grid Array

  14. Realizzazione schede elettroniche: TECNOLOGIA FLIP – CHIP: Vantaggi • - Superficie occupata (solamente quella del die) • Altezza (non ci sono archi di fili in oro, quindi niente resina protettiva di package) • Peso • Velocità di comunicazione (lunghezza connessione 0.1 mm rispetto 5 mm SMT, quindi impedenza molto minore) • Riduzione rumore sulla alimentazione (portata direttamente dentro al chip)

  15. Realizzazione schede elettroniche: TECNOLOGIA FLIP – CHIP: Tecniche di connessione Ball Grid Array Column Grid Array

  16. Realizzazione schede elettroniche: TECNOLOGIA FLIP – CHIP: Tecniche di connessione Ceramic BGA - CBGA Ceramic CGA – CCGA - Minore espansione termica - Maggiore esperienza e quindi affidabilità • Plastic BGA – PBGA • Minori costi del materiale • Minori costi dei processi realizzativi (minori temperature) • Minore dissipazione calore

  17. Realizzazione schede elettroniche: TECNOLOGIA FLIP – CHIP: Processi produttivi

  18. Realizzazione schede elettroniche: TECNOLOGIA • FLIP – CHIP: Processo produttivo convenzionale • Flux Dip, Pick & Place • Solder Bump Reflow • Deflux • Underfill Dispense • Underfill Cure

  19. Realizzazione schede elettroniche: TECNOLOGIA • FLIP – CHIP: Processo produttivo No Flow Underfill • Underfill Dispense • Pick & Place • Simultaneous Bump Reflow • & Underfill Curing • 4.Underfill Cure (Offline)

  20. Realizzazione schede elettroniche: TECNOLOGIA • FLIP – CHIP: Processo produttivo APS Thermal Compression Bonding • Underfill Dispense • Simultaneous Pick & Place and • Bump Reflow • 3.Underfill Cure (Offline)

  21. Realizzazione schede elettroniche: TECNOLOGIA FLIP – CHIP: Risultato finale
