  1. Предпроектный анализ

  2. Топографическая съемка территории участка • По результатам топографической съемки составляется подробный план с нанесением границ участка, естественного рельефа местности, наличия и характера природных водоемов.

  3. Топосъемка

  4. Анализ рельефа

  5. Характеристика плоскостных сооружений

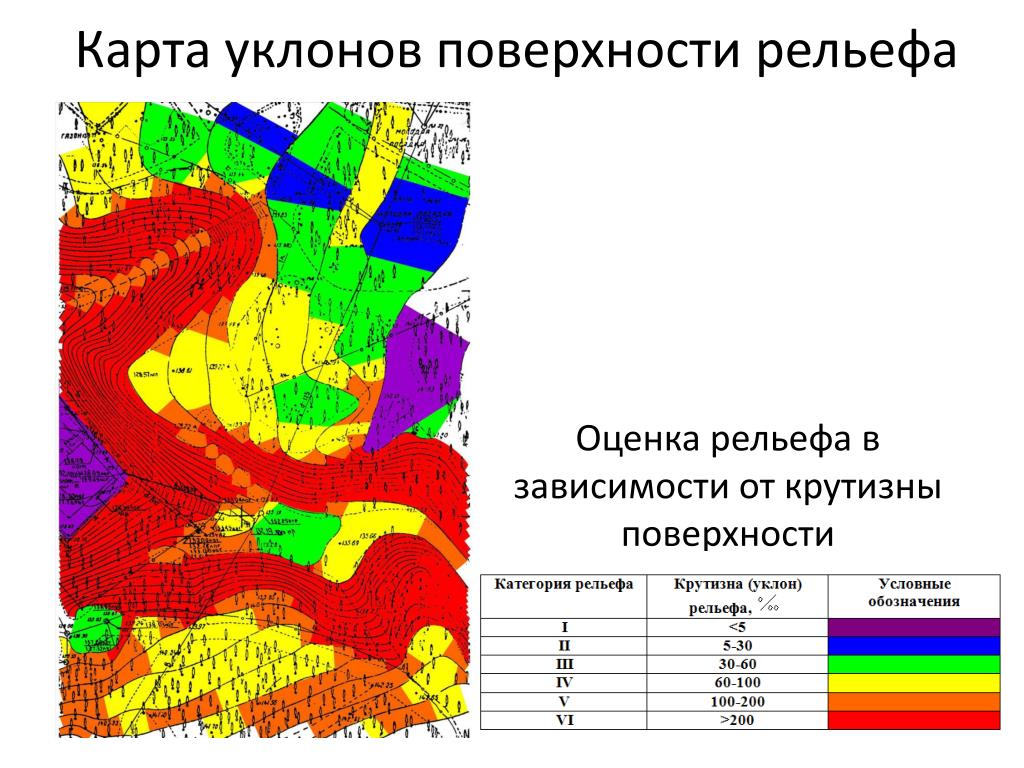

  6. Карта уклонов поверхности рельефа Оценка рельефа в зависимости от крутизны поверхности

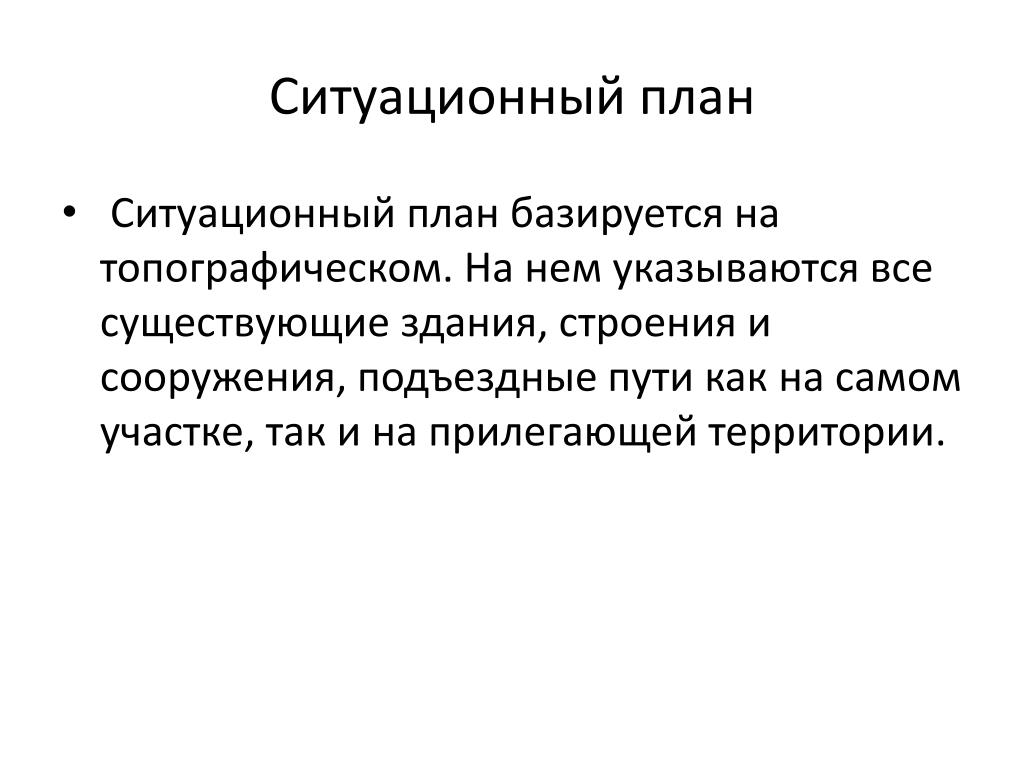

  7. Ситуационный план • Ситуационный план базируется на топографическом. На нем указываются все существующие здания, строения и сооружения, подъездные пути как на самом участке, так и на прилегающей территории.

  8. Ситуационный план

  9. Фотофиксация

  10. Анализ визуальных связей Нежелательные визуальные связи

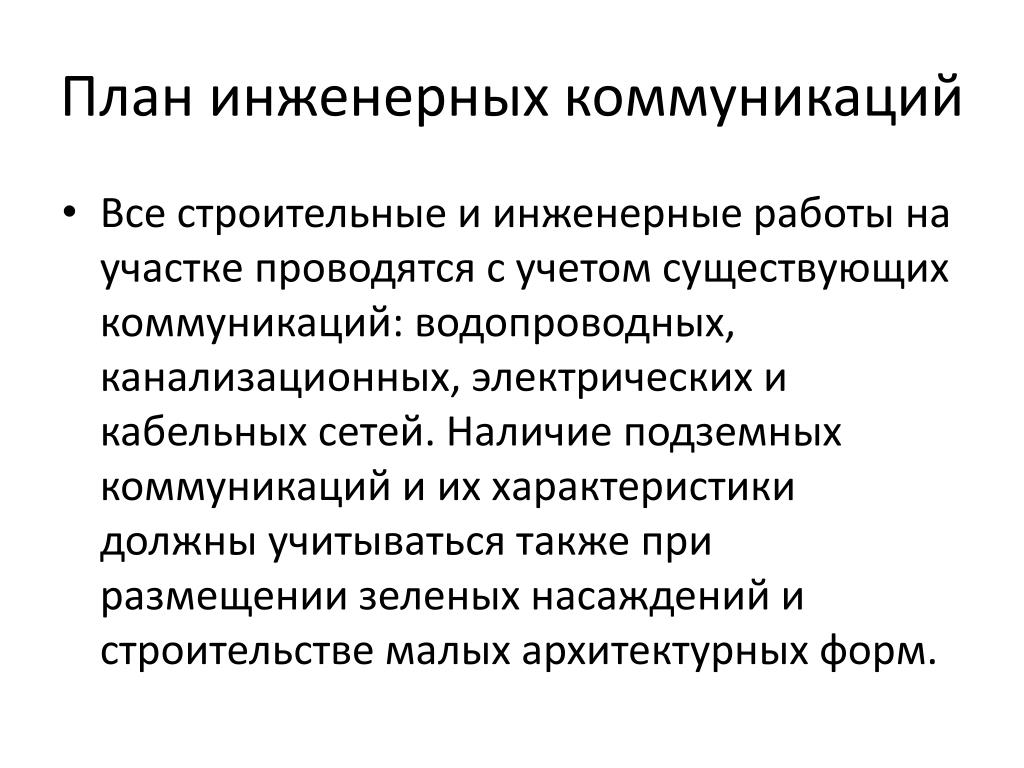

  11. План инженерных коммуникаций • Все строительные и инженерные работы на участке проводятся с учетом существующих коммуникаций: водопроводных, канализационных, электрических и кабельных сетей. Наличие подземных коммуникаций и их характеристики должны учитываться также при размещении зеленых насаждений и строительстве малых архитектурных форм.

  12. Запретные зоны для посадки деревьев и кустарников определяются в соответствии со СНиП 2.07.01-89* Градостроительство.

  13. Размещение деревьев и кустарников у садово-парковых дорог и тротуаров на улицах

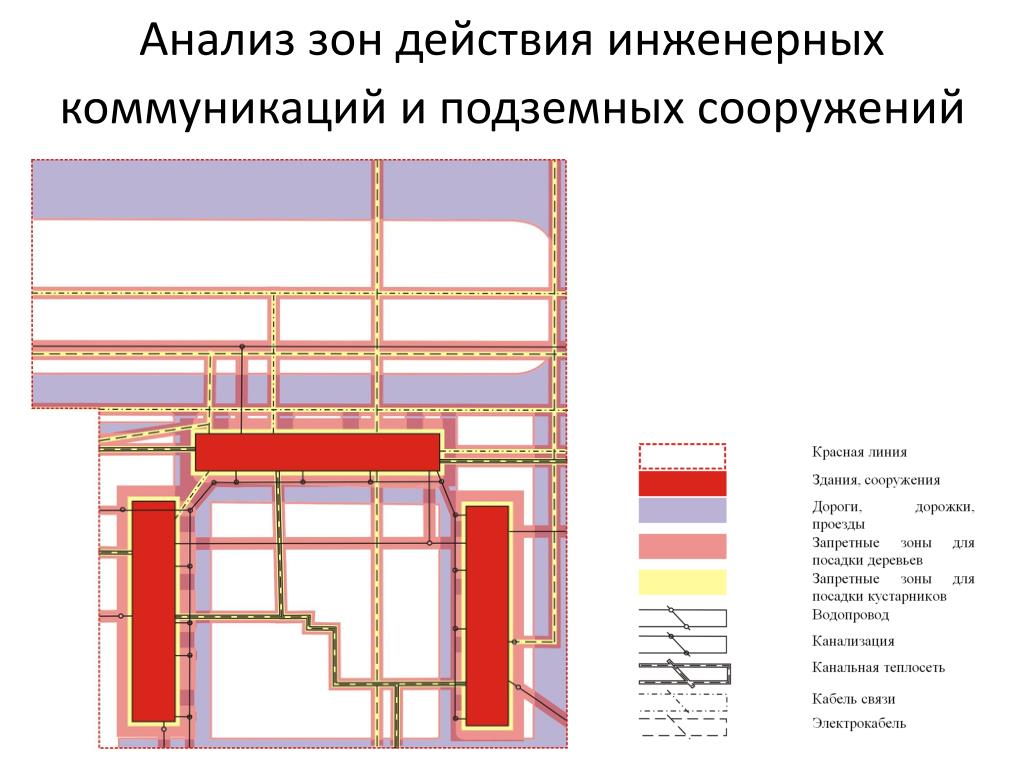

  14. Анализ зон действия инженерных коммуникаций и подземных сооружений

  15. Инсоляционный анализ • Инсоляционный план. Представляет собой исследование естественного уровня освещенности участка. При планировке участка данные о его освещенности используются для правильного выбора ассортимента растений, строительства искусственных водоемов, создания зон отдыха, игровых и спортивных площадок. Грамотно спроектированный ландшафтный дизайн должен выглядеть эстетично при любом освещении, и инсоляционный план позволяет учесть уровни освещенности уже на этапе проектирования будущего сада.

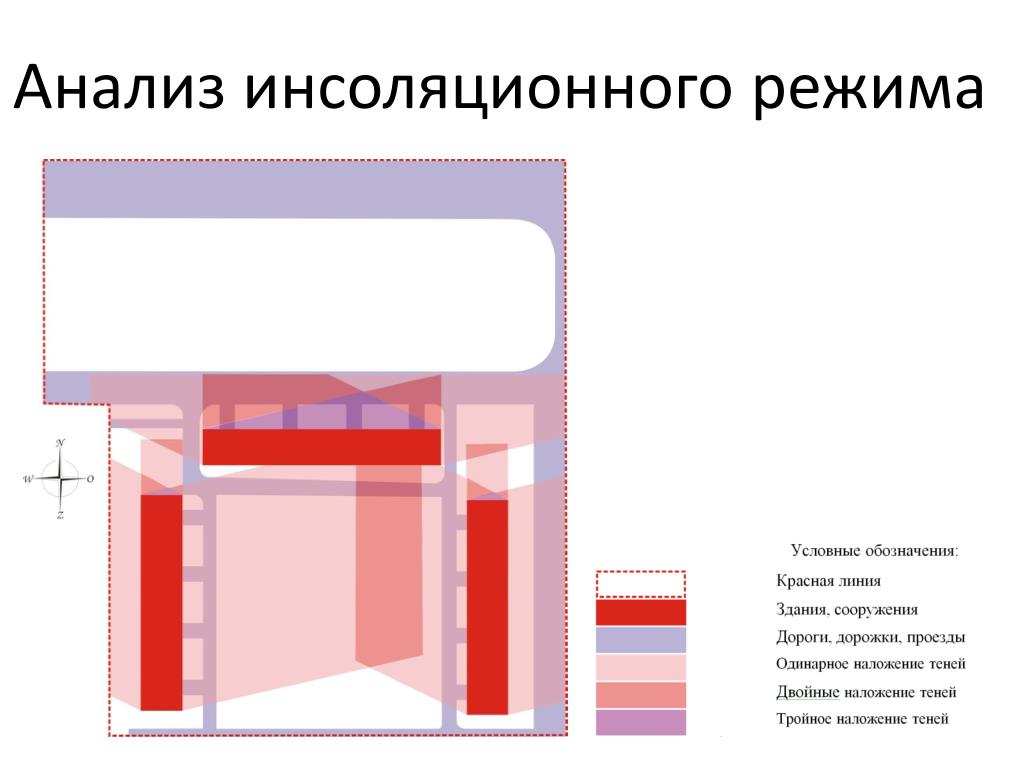

  16. Анализ инсоляционного режима

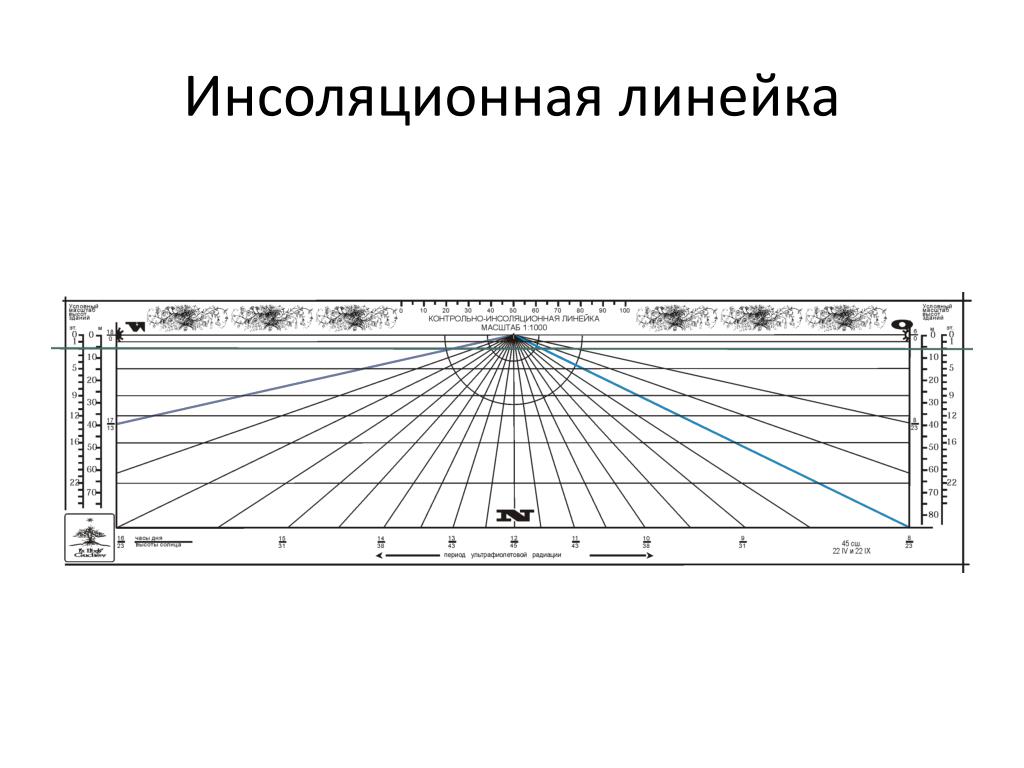

  17. Инсоляционная линейка

  18. Инвентаризация существующих зеленых насаждений. • На основе данного исследования подготавливается перечетная ведомость деревьев и кустарников с указанием пород, декоративности, приблизительного возраста, размеров и состояния зеленых насаждений. По результатам исследования принимается решение о сохранении либо замене существующей растительности.

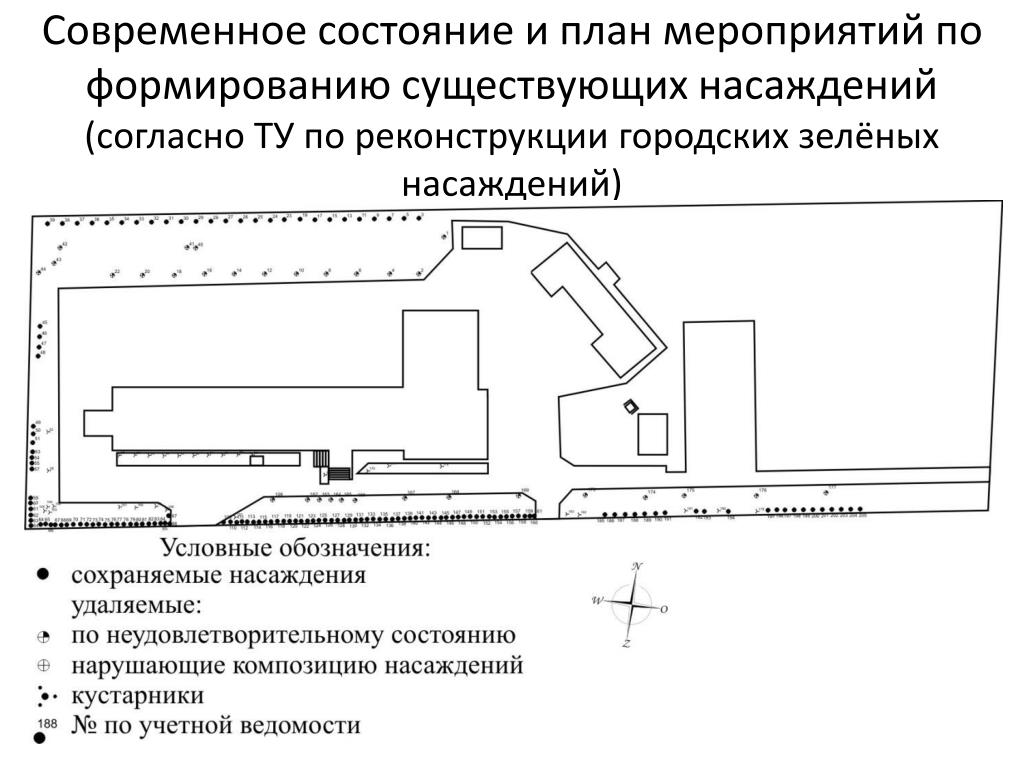

  19. Современное состояние и план мероприятий по формированию существующих насаждений(согласно ТУ по реконструкции городских зелёных насаждений)

  20. Средние показатели состояния и эстетической оценки существующего озеленения

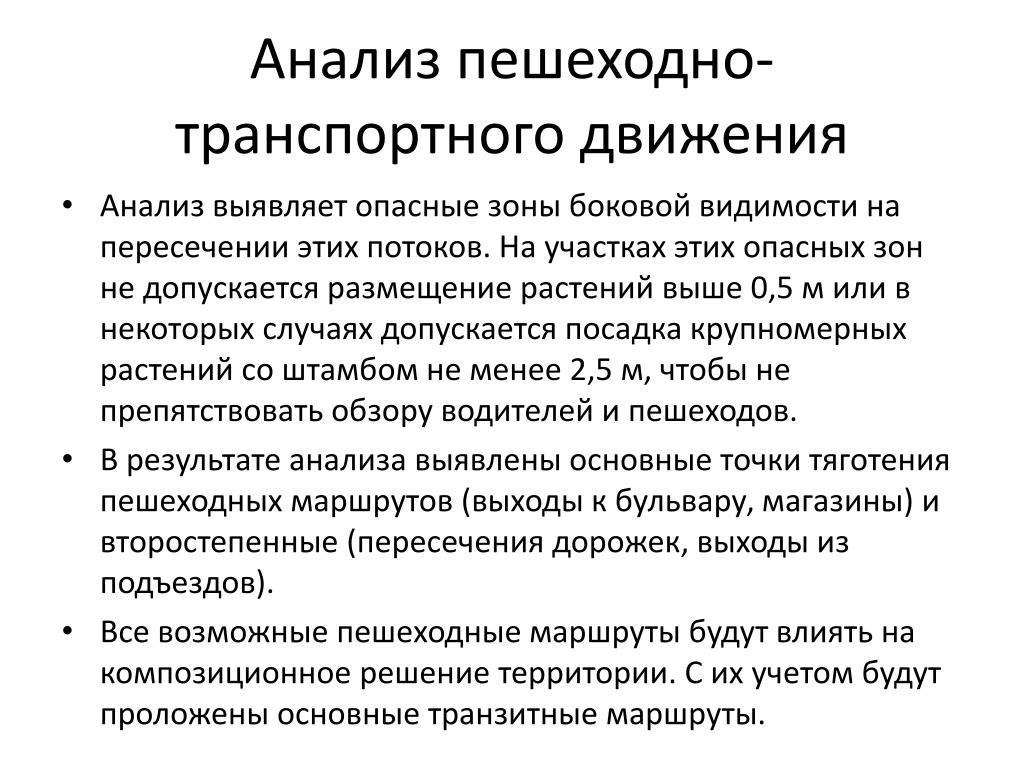

  21. Анализ пешеходно-транспортного движения • Анализ выявляет опасные зоны боковой видимости на пересечении этих потоков. На участках этих опасных зон не допускается размещение растений выше 0,5 м или в некоторых случаях допускается посадка крупномерных растений со штамбом не менее 2,5 м, чтобы не препятствовать обзору водителей и пешеходов. • В результате анализа выявлены основные точки тяготения пешеходных маршрутов (выходы к бульвару, магазины) и второстепенные (пересечения дорожек, выходы из подъездов). • Все возможные пешеходные маршруты будут влиять на композиционное решение территории. С их учетом будут проложены основные транзитные маршруты.

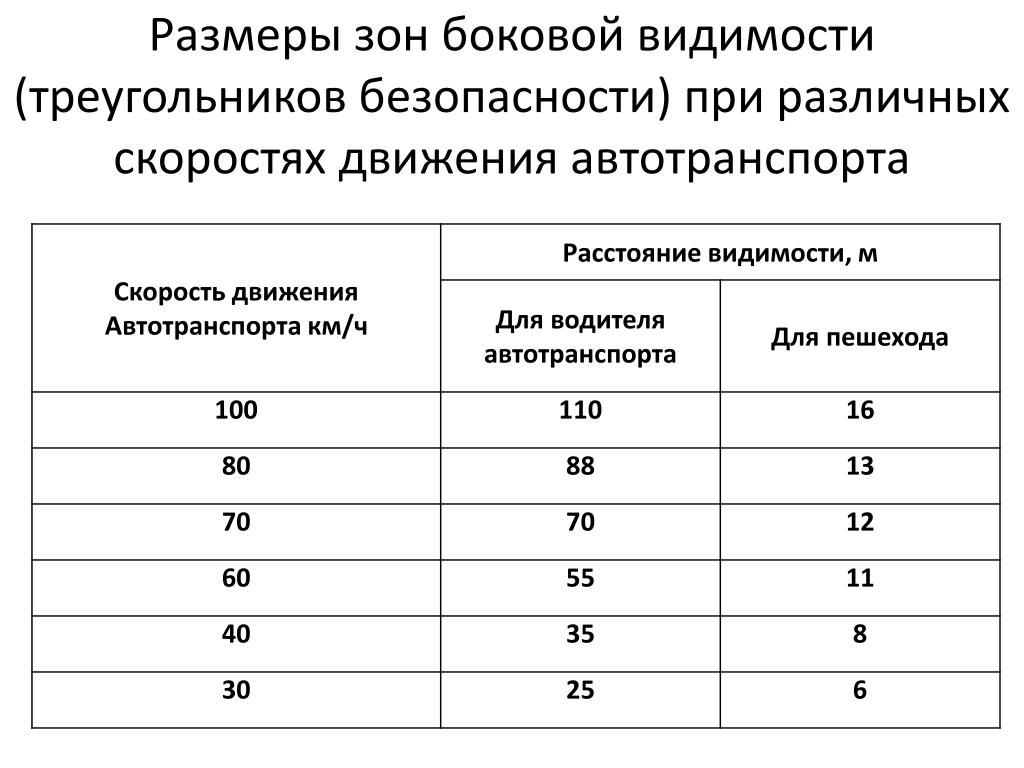

  22. Размеры зон боковой видимости (треугольников безопасности) при различных скоростях движения автотранспорта

  23. Анализ пешеходно-транспортного движения

  24. Расчет отношений площадей и соотношения различных элементов планировки друг к другу и к рекомендуемым для детских дошкольных учреждений

  25. Расчет площадей площадок различного назначения в жилой застройке

  26. Функциональная планировка территории жилой застройки

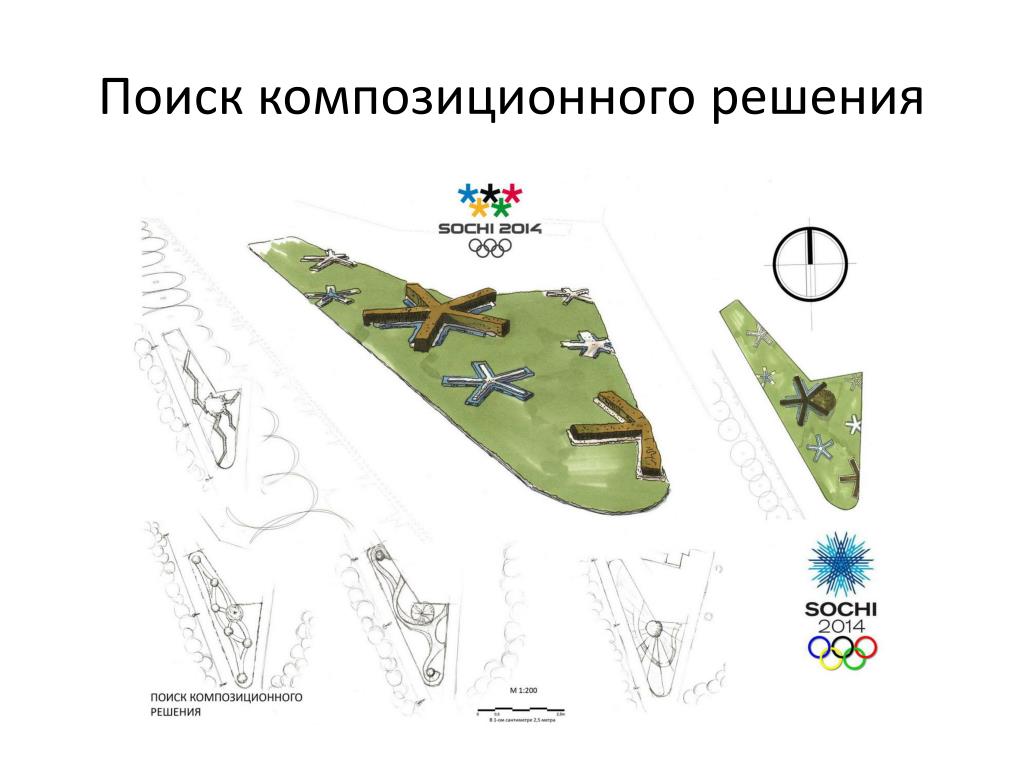

  27. Поиск композиционного решения

  28. Поиск композиционного решения

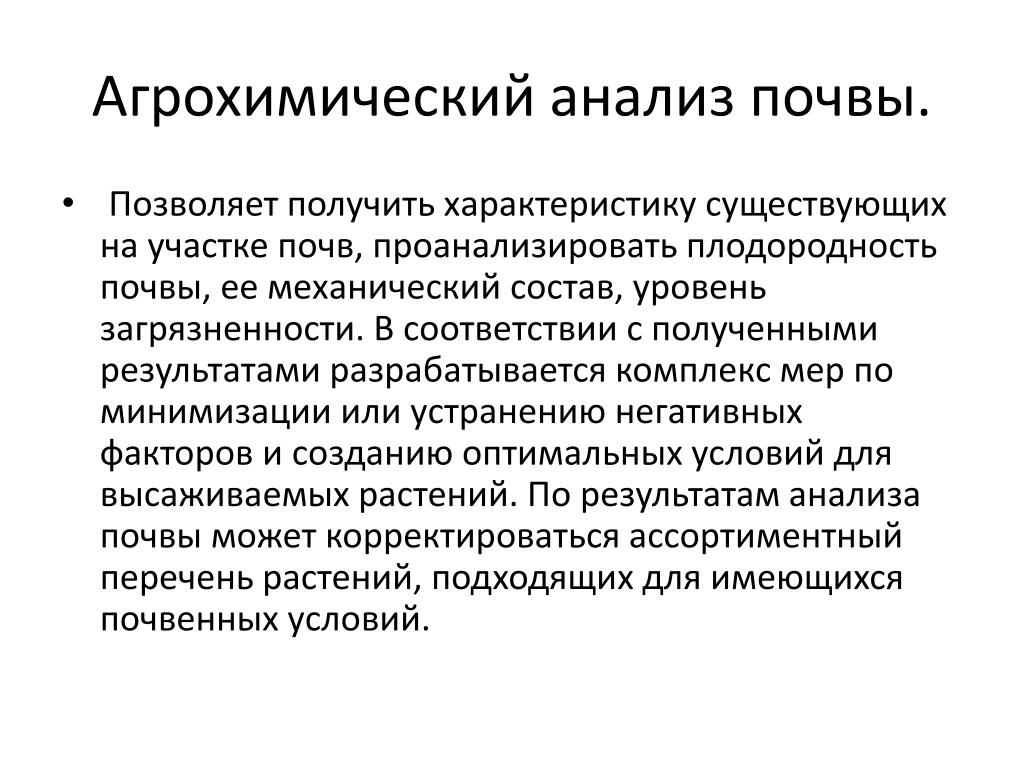

  29. Агрохимический анализ почвы. •  Позволяет получить характеристику существующих на участке почв, проанализировать плодородность почвы, ее механический состав, уровень загрязненности. В соответствии с полученными результатами разрабатывается комплекс мер по минимизации или устранению негативных факторов и созданию оптимальных условий для высаживаемых растений. По результатам анализа почвы может корректироваться ассортиментный перечень растений, подходящих для имеющихся почвенных условий.

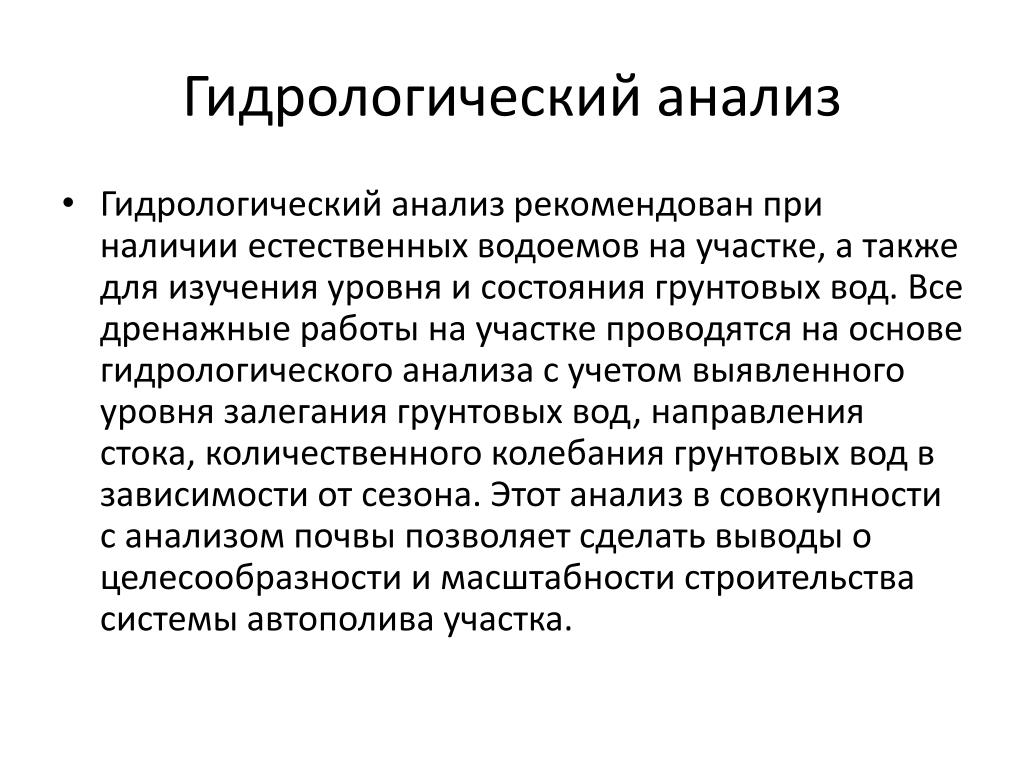

  30. Гидрологический анализ • Гидрологический анализ рекомендован при наличии естественных водоемов на участке, а также для изучения уровня и состояния грунтовых вод. Все дренажные работы на участке проводятся на основе гидрологического анализа с учетом выявленного уровня залегания грунтовых вод, направления стока, количественного колебания грунтовых вод в зависимости от сезона. Этот анализ в совокупности с анализом почвы позволяет сделать выводы о целесообразности и масштабности строительства системы автополива участка.
