1 / 19

磁性を議論する時の基本的な量

磁性を議論する時の基本的な量  . H: 磁場 (外からかける) M: 磁化 χ :帯磁率   . F: ヘルムホルツの   自由エネルギー. 常磁性体の簡単なモデル:   独立な磁気モーメントの場合 . 磁場 H の方向に、 gμ B m (m=J, J-1, ..., -J) の 磁気モーメントが単位体積中に n 個ある。 異なる磁気モーメントは独立とする。 問題1:この系のエネルギー E を書け。 問題2:この系の分配関数 Z を書け。 問題3:磁化 M を求めよ。      磁場 H が小さい時の関数形を書け。

clark
Download Presentation

磁性を議論する時の基本的な量

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

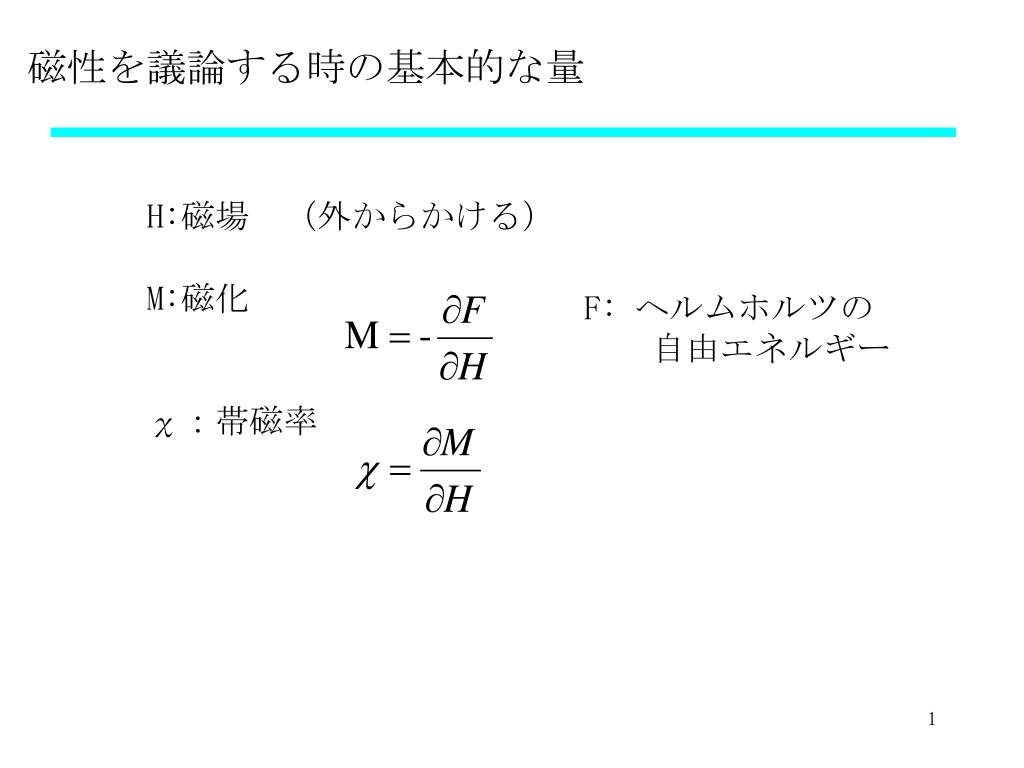

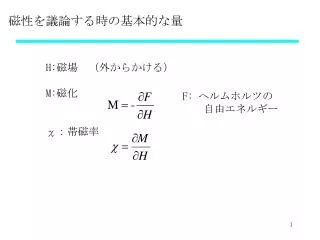

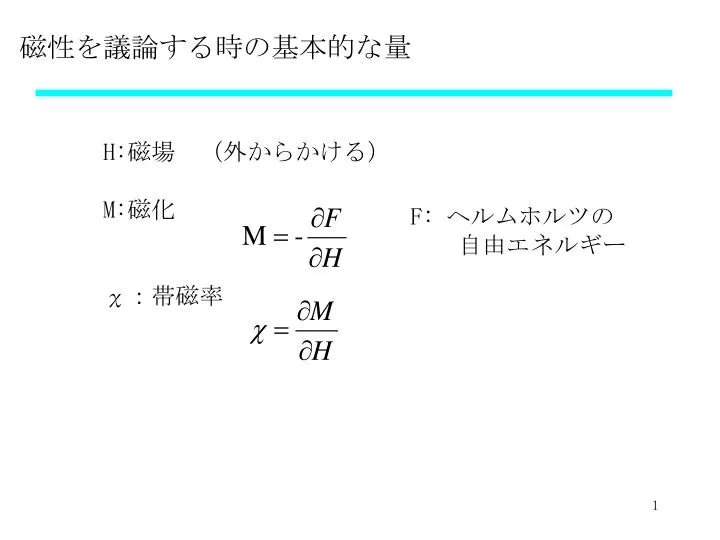

  1. 磁性を議論する時の基本的な量   H:磁場 (外からかける) M:磁化 χ:帯磁率    F: ヘルムホルツの   自由エネルギー

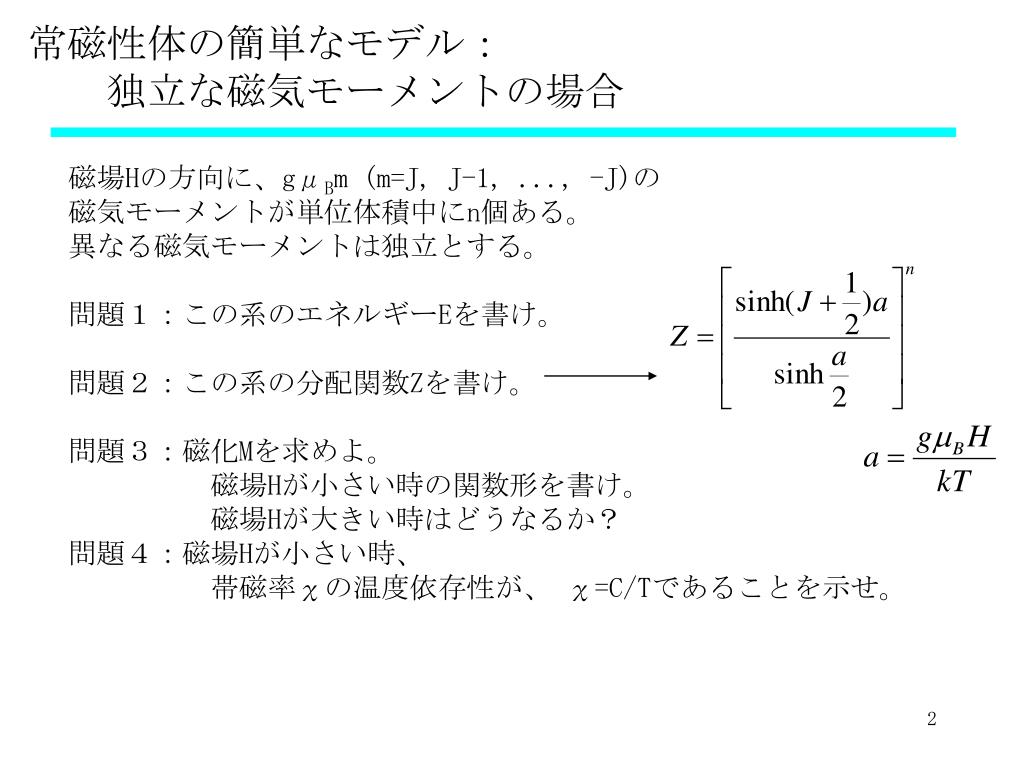

  2. 常磁性体の簡単なモデル:  独立な磁気モーメントの場合 常磁性体の簡単なモデル:  独立な磁気モーメントの場合  磁場Hの方向に、gμBm (m=J, J-1, ..., -J)の 磁気モーメントが単位体積中にn個ある。 異なる磁気モーメントは独立とする。 問題1:この系のエネルギーEを書け。 問題2:この系の分配関数Zを書け。 問題3:磁化Mを求めよ。      磁場Hが小さい時の関数形を書け。      磁場Hが大きい時はどうなるか? 問題4:磁場Hが小さい時、      帯磁率χの温度依存性が、 χ=C/Tであることを示せ。

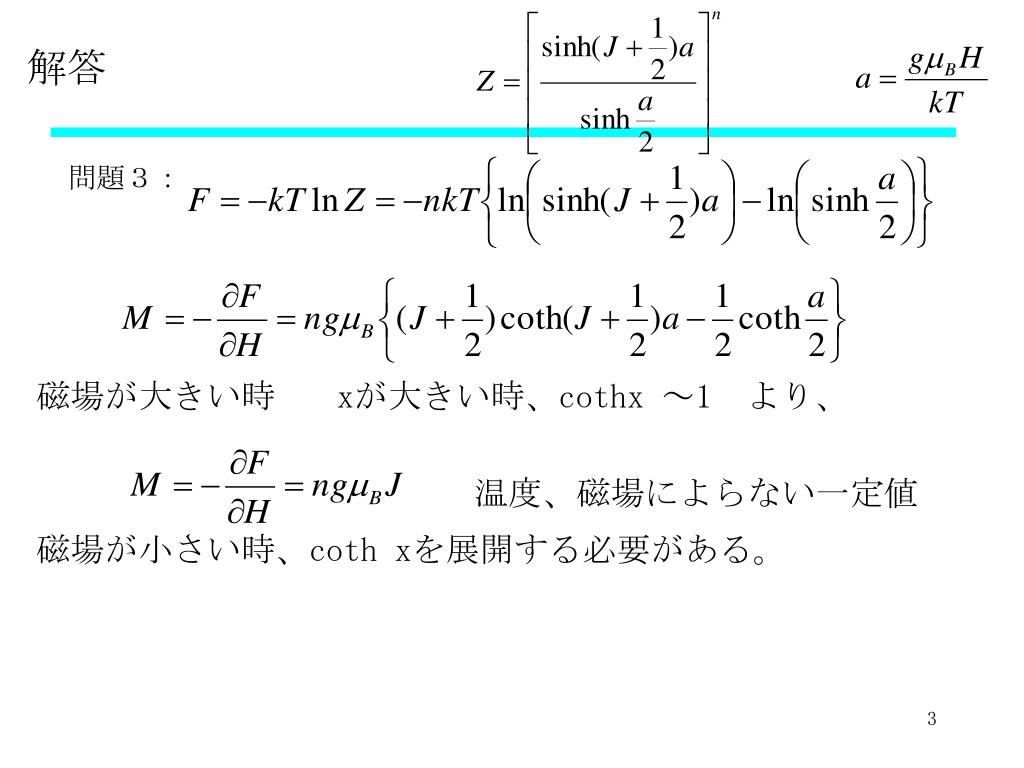

  3. 解答 問題3: 磁場が大きい時 xが大きい時、cothx ~1 より、 温度、磁場によらない一定値 磁場が小さい時、coth xを展開する必要がある。

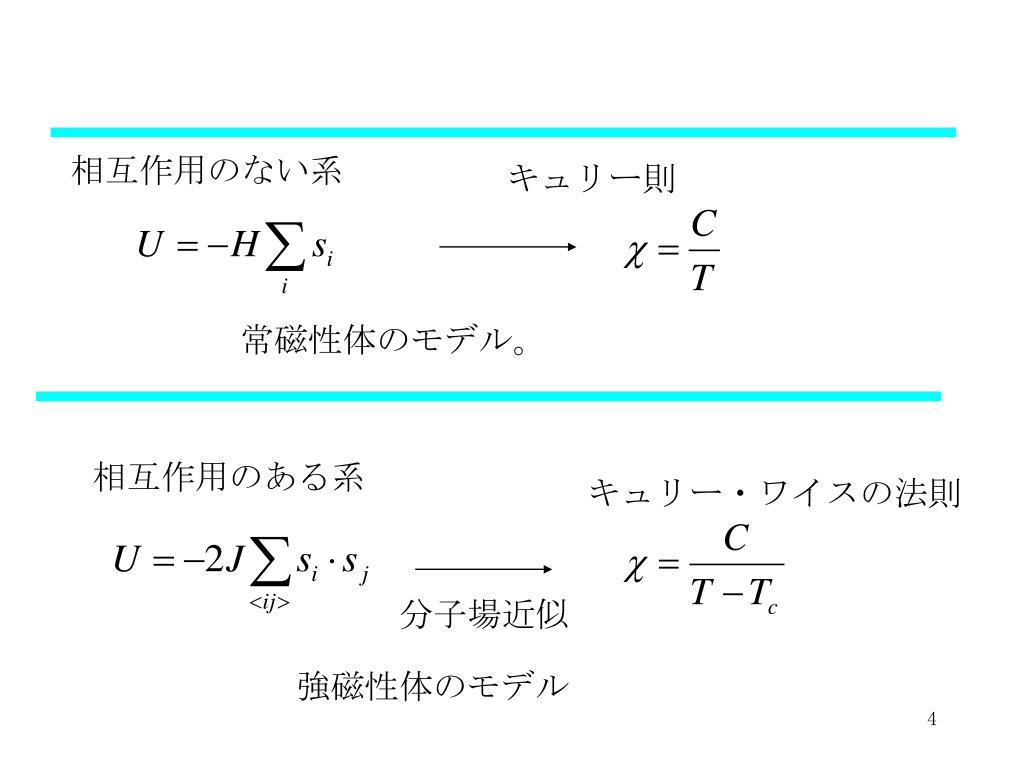

  4. 相互作用のない系 キュリー則 常磁性体のモデル。 相互作用のある系 キュリー・ワイスの法則 分子場近似 強磁性体のモデル

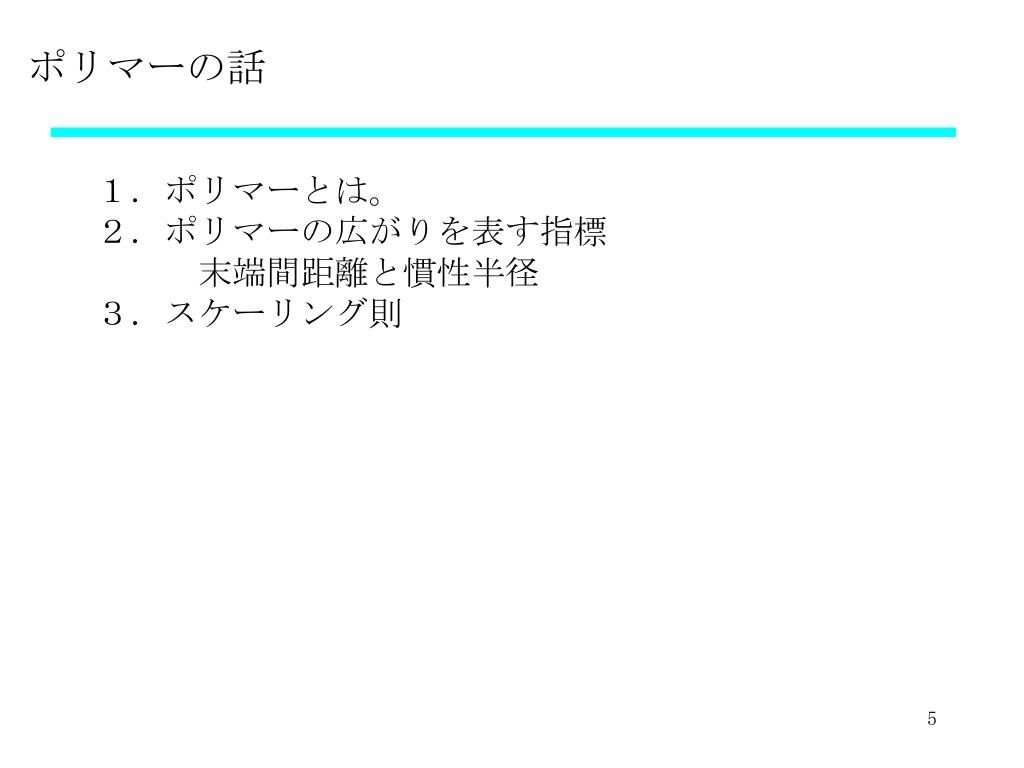

  5. ポリマーの話 1.ポリマーとは。 2.ポリマーの広がりを表す指標    末端間距離と慣性半径 3.スケーリング則

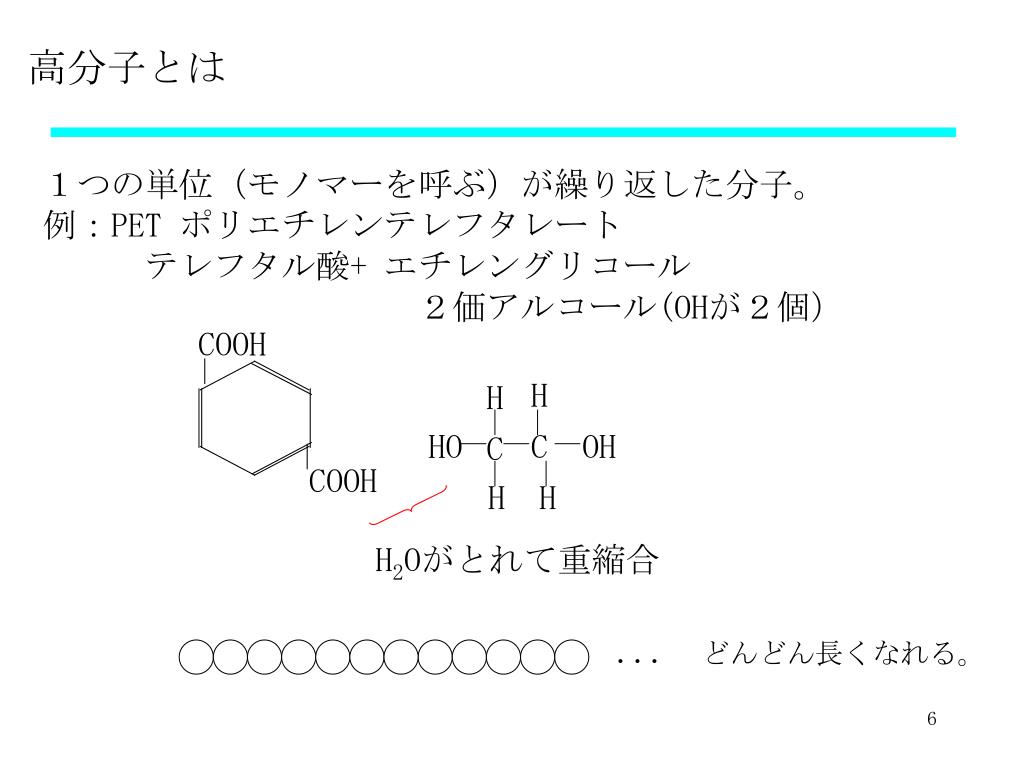

  6. 高分子とは   1つの単位(モノマーを呼ぶ)が繰り返した分子。 例:PET ポリエチレンテレフタレート    テレフタル酸+ エチレングリコール            2価アルコール(OHが2個) COOH H H HO C OH C COOH H H H2Oがとれて重縮合  ...どんどん長くなれる。

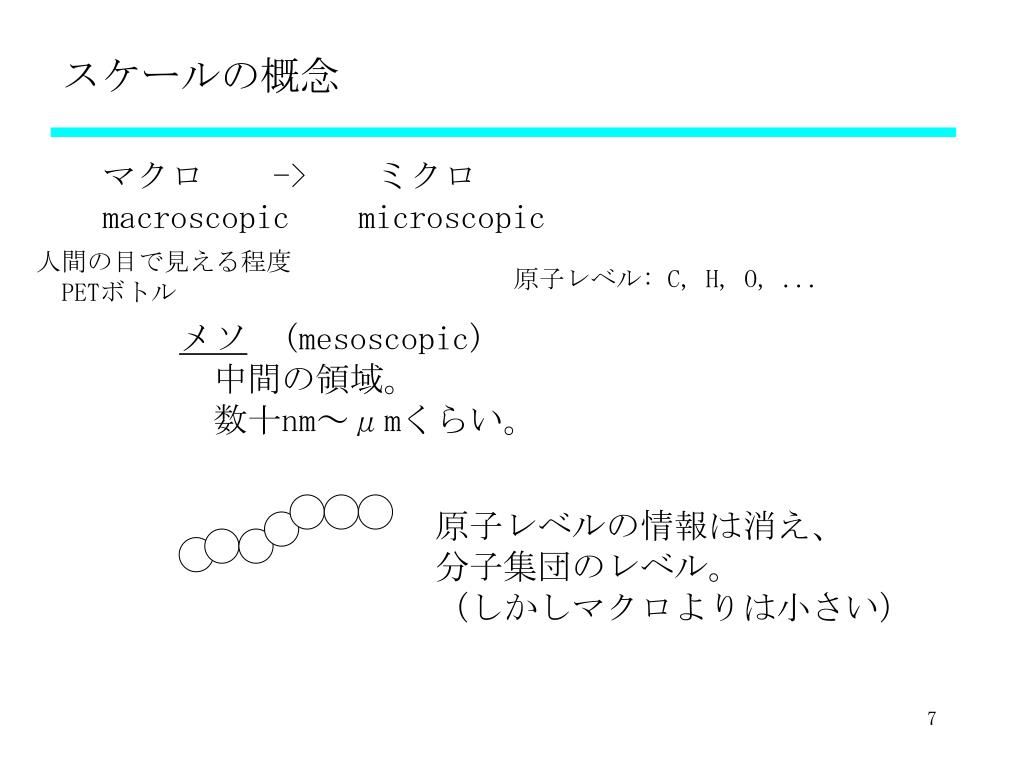

  7. スケールの概念   マクロ  -> ミクロ macroscopic microscopic 人間の目で見える程度 PETボトル 原子レベル: C, H, O, ... メソ(mesoscopic)  中間の領域。  数十nm~μmくらい。 原子レベルの情報は消え、 分子集団のレベル。 (しかしマクロよりは小さい)

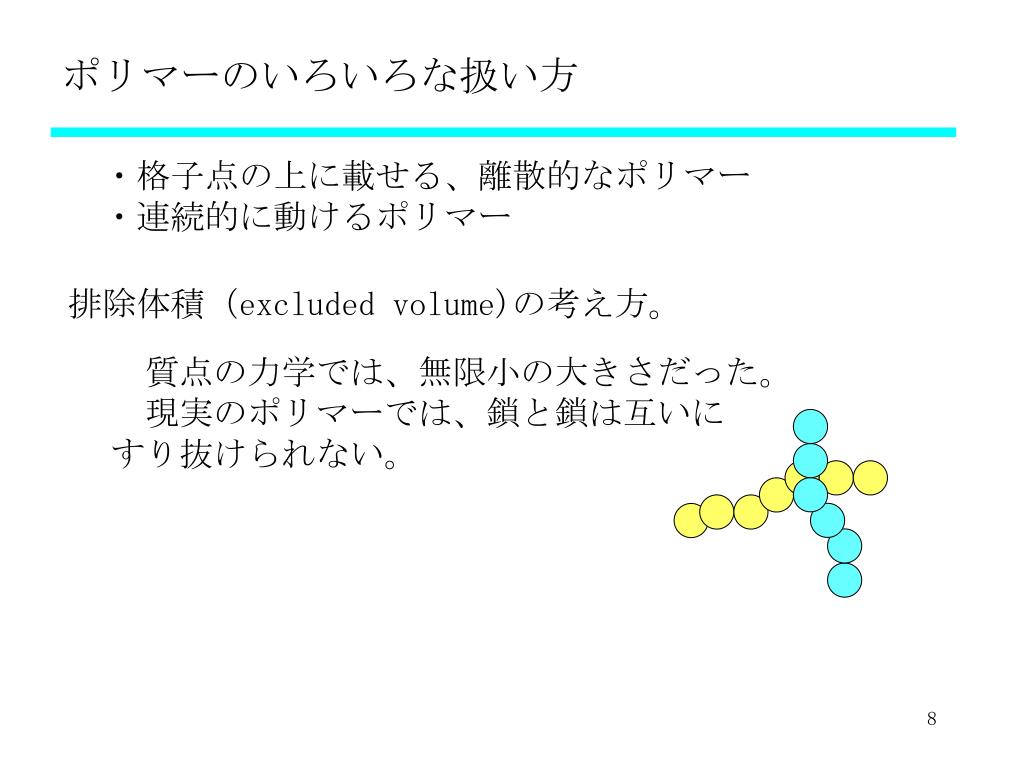

  8. ポリマーのいろいろな扱い方   ・格子点の上に載せる、離散的なポリマー ・連続的に動けるポリマー 排除体積(excluded volume)の考え方。  質点の力学では、無限小の大きさだった。  現実のポリマーでは、鎖と鎖は互いに すり抜けられない。

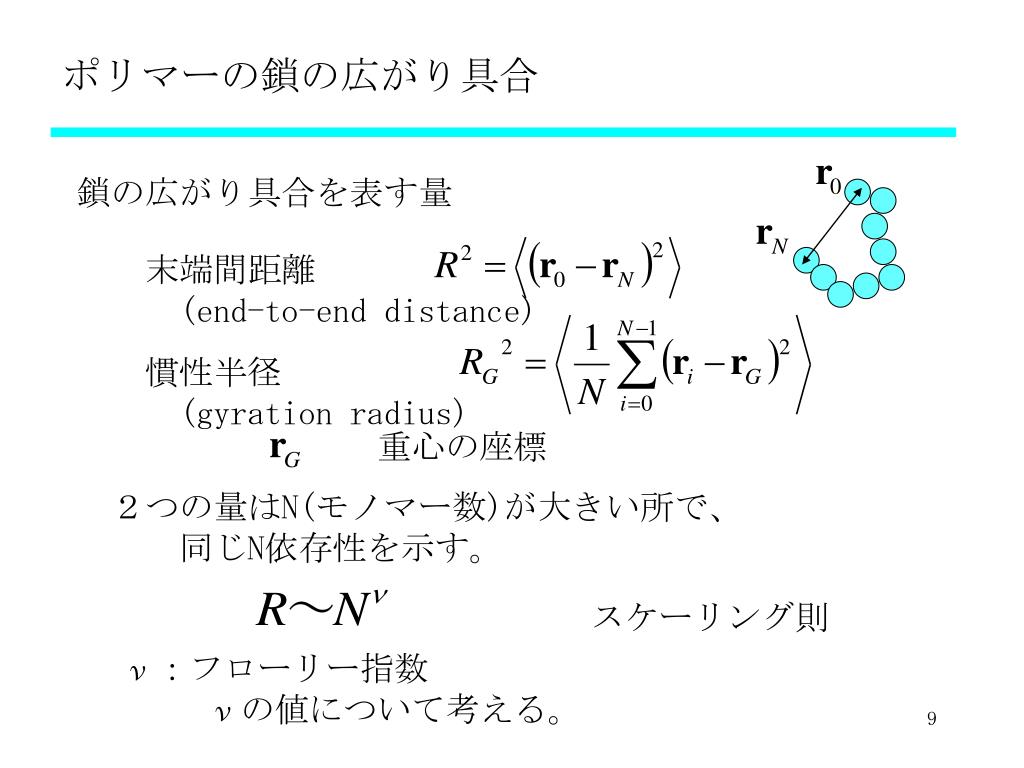

  9. ポリマーの鎖の広がり具合 鎖の広がり具合を表す量 末端間距離 (end-to-end distance) 慣性半径 (gyration radius) 重心の座標 2つの量はN(モノマー数)が大きい所で、   同じN依存性を示す。 スケーリング則 ν:フローリー指数 νの値について考える。

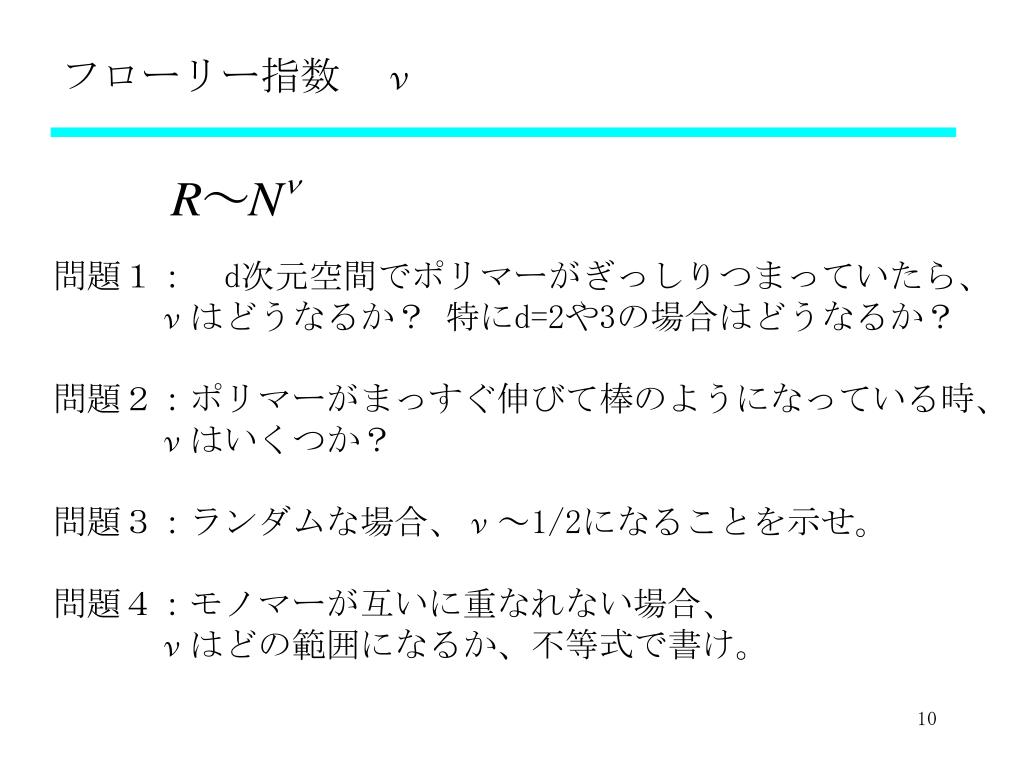

  10. フローリー指数 ν 問題1: d次元空間でポリマーがぎっしりつまっていたら、 νはどうなるか? 特にd=2や3の場合はどうなるか? 問題2:ポリマーがまっすぐ伸びて棒のようになっている時、 νはいくつか? 問題3:ランダムな場合、ν~1/2になることを示せ。 問題4:モノマーが互いに重なれない場合、 νはどの範囲になるか、不等式で書け。

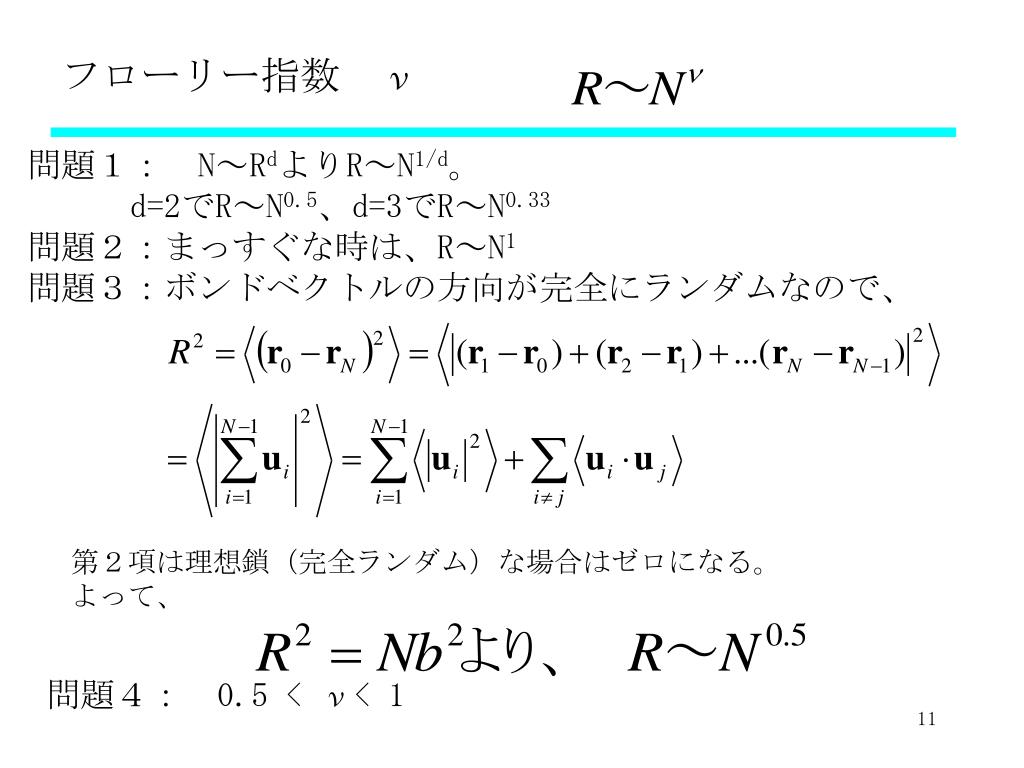

  11. フローリー指数 ν 問題1: N~RdよりR~N1/d。 d=2でR~N0.5、d=3でR~N0.33 問題2:まっすぐな時は、R~N1 問題3:ボンドベクトルの方向が完全にランダムなので、     第2項は理想鎖(完全ランダム)な場合はゼロになる。 よって、 問題4: 0.5 < ν< 1

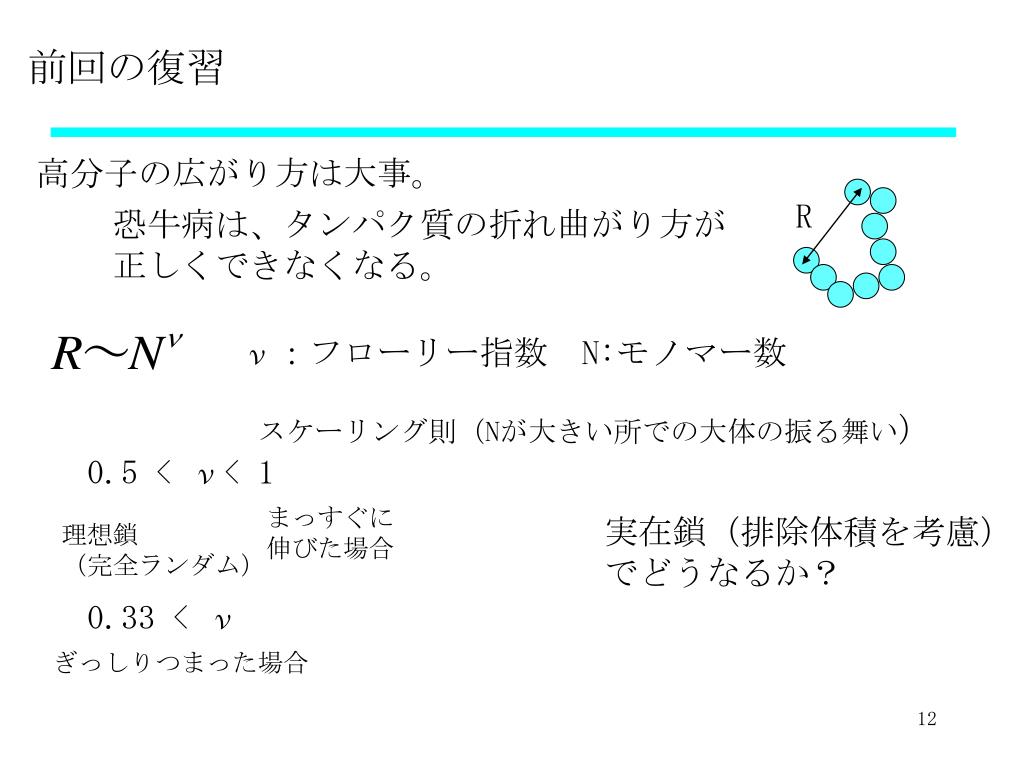

  12. 前回の復習 高分子の広がり方は大事。 R 恐牛病は、タンパク質の折れ曲がり方が 正しくできなくなる。 ν:フローリー指数 N:モノマー数 スケーリング則(Nが大きい所での大体の振る舞い) 0.5 < ν< 1 まっすぐに 伸びた場合 実在鎖(排除体積を考慮) でどうなるか? 理想鎖 (完全ランダム) 0.33 < ν ぎっしりつまった場合

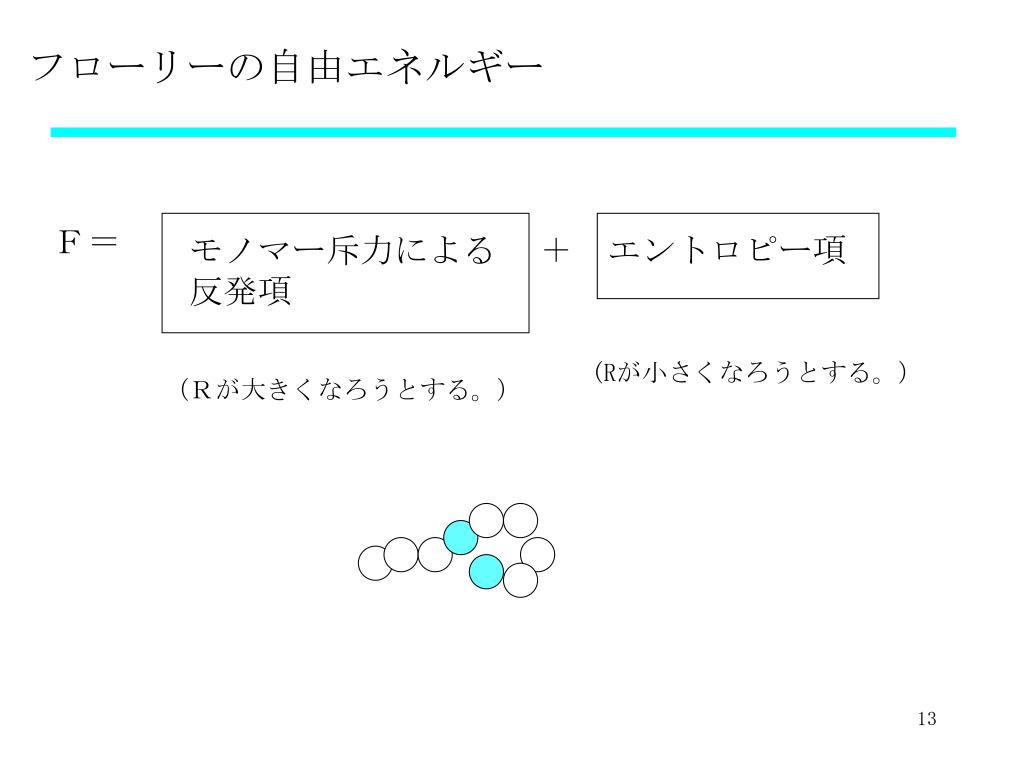

  13. フローリーの自由エネルギー F= モノマー斥力による 反発項 + エントロピー項 (Rが小さくなろうとする。) (Rが大きくなろうとする。)

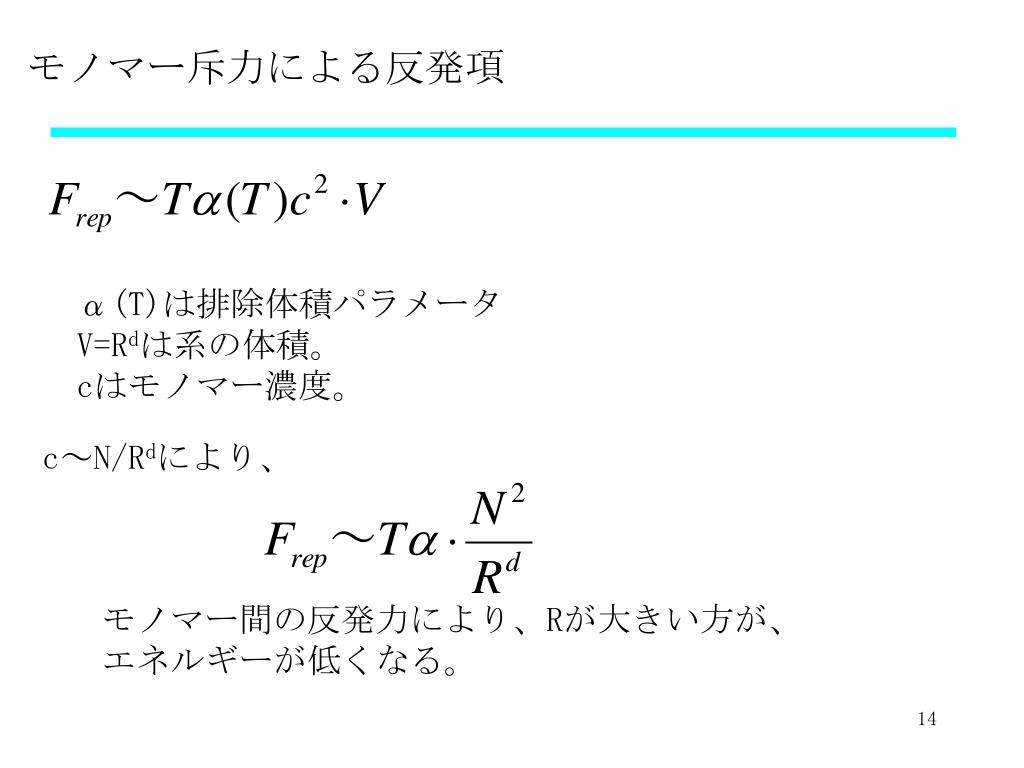

  14. モノマー斥力による反発項 α(T)は排除体積パラメータ V=Rdは系の体積。 cはモノマー濃度。 c~N/Rdにより、 モノマー間の反発力により、Rが大きい方が、 エネルギーが低くなる。

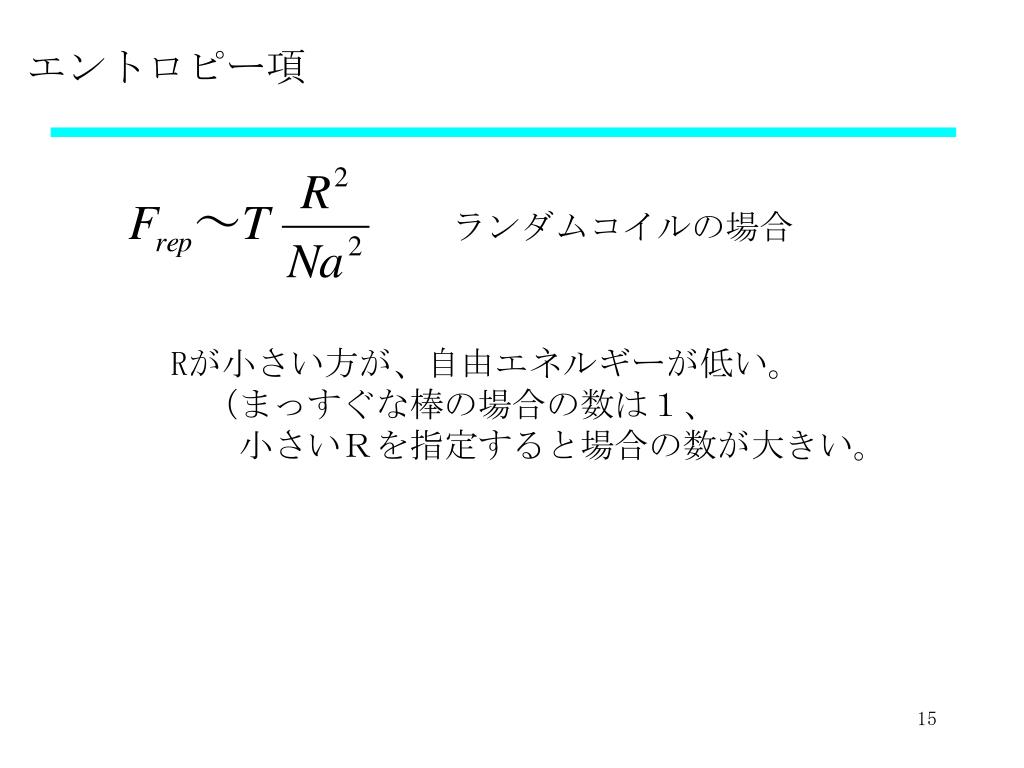

  15. エントロピー項 ランダムコイルの場合 Rが小さい方が、自由エネルギーが低い。  (まっすぐな棒の場合の数は1、   小さいRを指定すると場合の数が大きい。

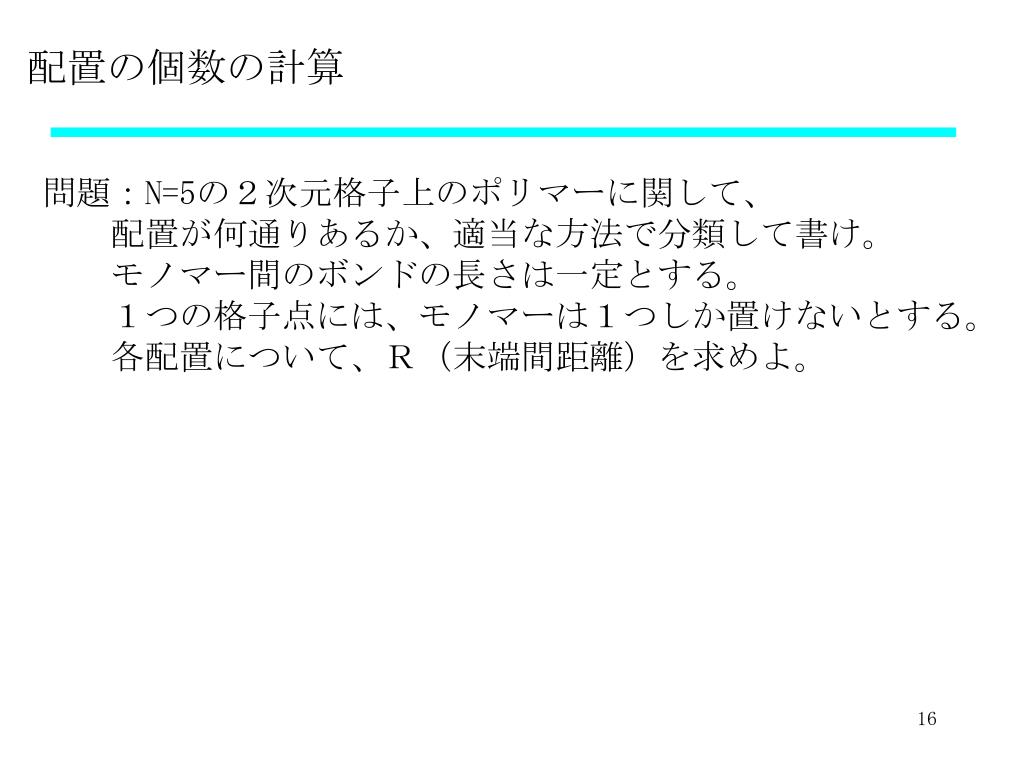

  16. 配置の個数の計算 問題:N=5の2次元格子上のポリマーに関して、   配置が何通りあるか、適当な方法で分類して書け。   モノマー間のボンドの長さは一定とする。   1つの格子点には、モノマーは1つしか置けないとする。   各配置について、R(末端間距離)を求めよ。

  17. エントロピー項の導出 末端距離Rの分布関数 を導ければ、 S=klogP(R), F=E-TS より出る。

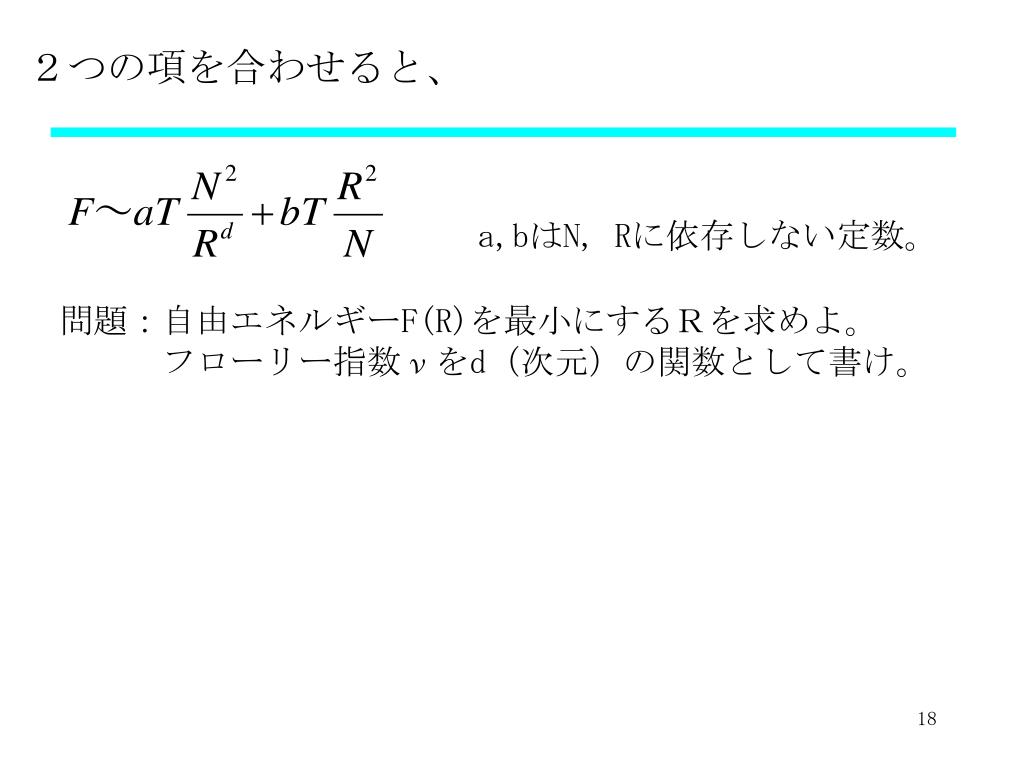

  18. 2つの項を合わせると、 a,bはN, Rに依存しない定数。 問題:自由エネルギーF(R)を最小にするRを求めよ。    フローリー指数νをd(次元)の関数として書け。

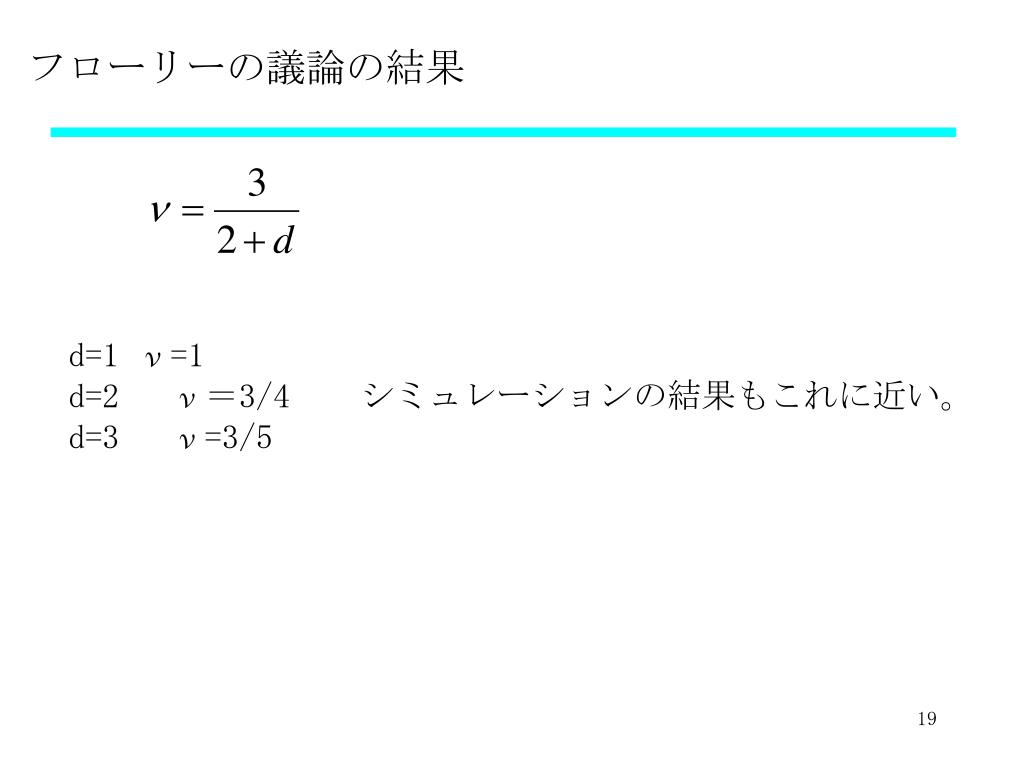

  19. フローリーの議論の結果 d=1 ν=1 d=2 ν=3/4 d=3 ν=3/5 シミュレーションの結果もこれに近い。

More Related
