1. 瑞德蓝愿景：打造百年瑞德蓝 一流企业立标准 二流企业做产品 三流企业善服务 四流企业拼价格

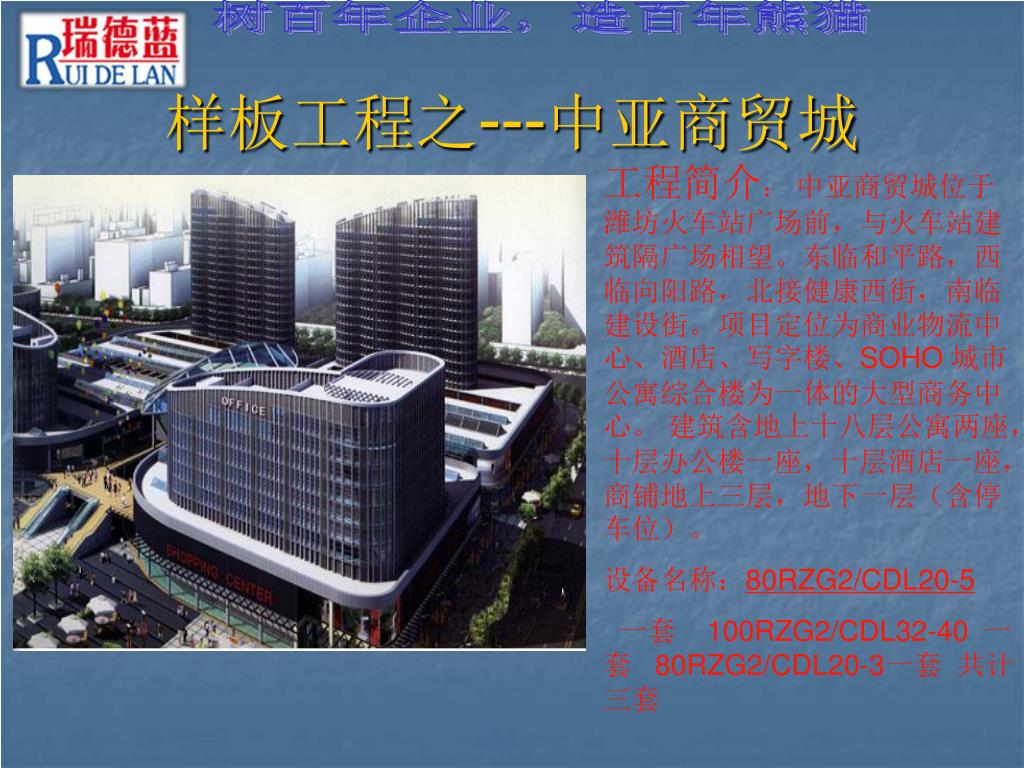

2. 树百年企业，造百年熊猫 样板工程之---中亚商贸城 工程简介： 中亚商贸城位于潍坊火车站广场前，与火车站建筑隔广场相望。东临和平路，西临向阳路，北接健康西街，南临建设街。项目定位为商业物流中心、酒店、写字楼、SOHO 城市公寓综合楼为一体的大型商务中心。 建筑含地上十八层公寓两座，十层办公楼一座，十层酒店一座，商铺地上三层，地下一层（含停车位）。 设备名称：80RZG2/CDL20-5 一套 100RZG2/CDL32-40 一套 80RZG2/CDL20-3一套 共计三套

3. 瑞德蓝愿景：打造百年瑞德蓝 安丘•泰华城 工程简介：　安丘泰华城是山东世纪泰华集团有限公司旗下集购物、休闲、娱乐、餐饮于一体的大型购物中心，是安丘首个SHOPPING MALL，项目总投资3.6亿元，一次性可提供就业岗位2000个，预计年营业额突破1.5亿元。 　　泰华城总建筑面积60000余平方米，由地下一层、地上四层，涵盖二层露天步行街的商业社区组成，经营范围涵盖中高档百货、超市、餐饮、电影院、KTV、电玩城、美容美发等；泰华城内汇集了包含肯德基、阿香米线、耐克、阿迪达斯、达芙妮、VERO MODA、JACK JONES、老人头、罗蒙等在内的国内外260个知名品牌店铺，为安丘面积最大、货品最齐全的购物中心。满足顾客吃、喝、玩、乐、购全方位一站式消费需求，充分体验一站式购物便利与实惠。设备名称：80RZG2/CR20-780RZG2/CR20-10 150ZLG3/CDL42-30 100ZLG2/CDL32-60

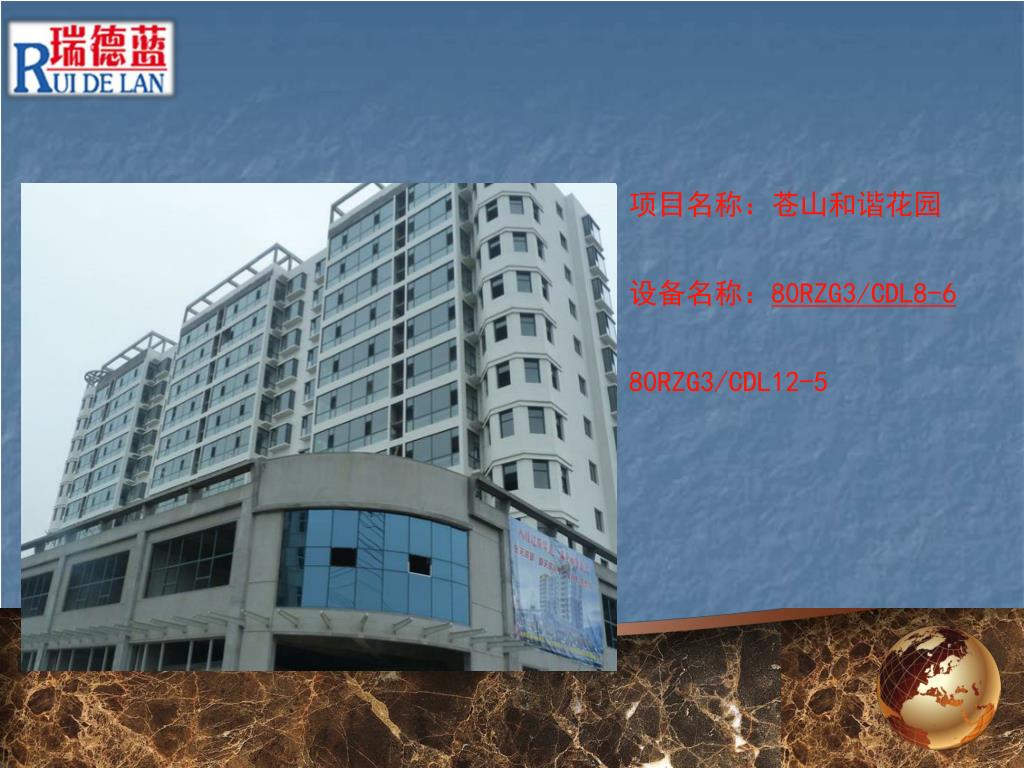

4. 项目名称：苍山和谐花园 • 设备名称：80RZG3/CDL8-6 • 80RZG3/CDL12-5

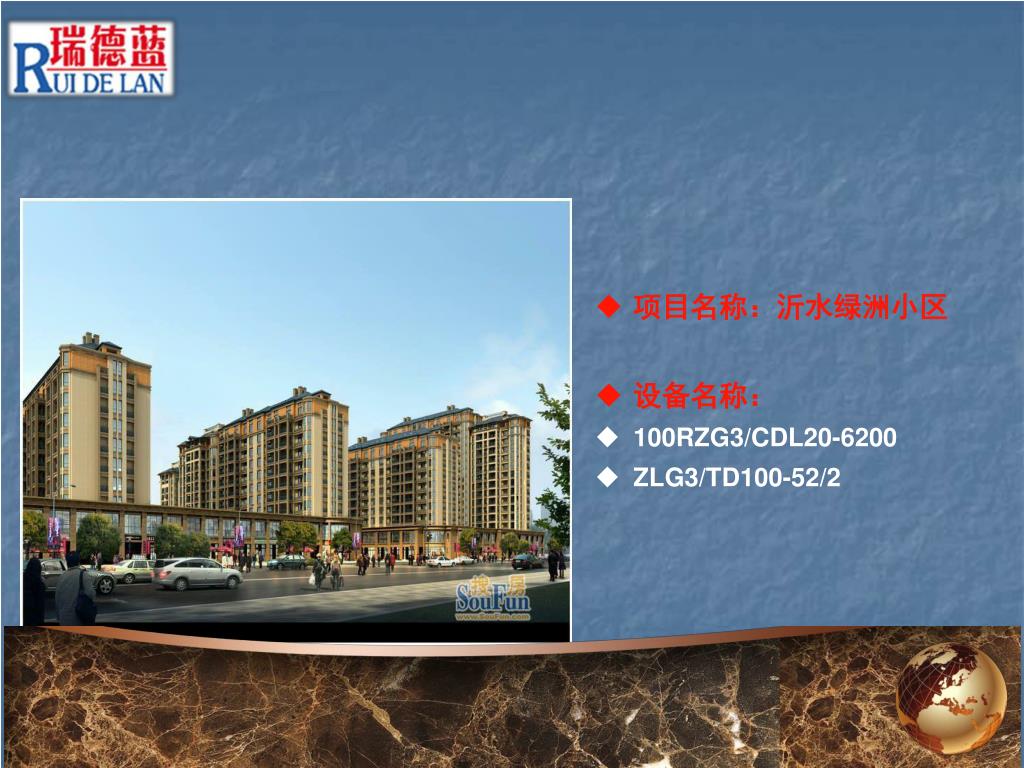

5. 项目名称：沂水绿洲小区 • 设备名称： • 100RZG3/CDL20-6200 • ZLG3/TD100-52/2

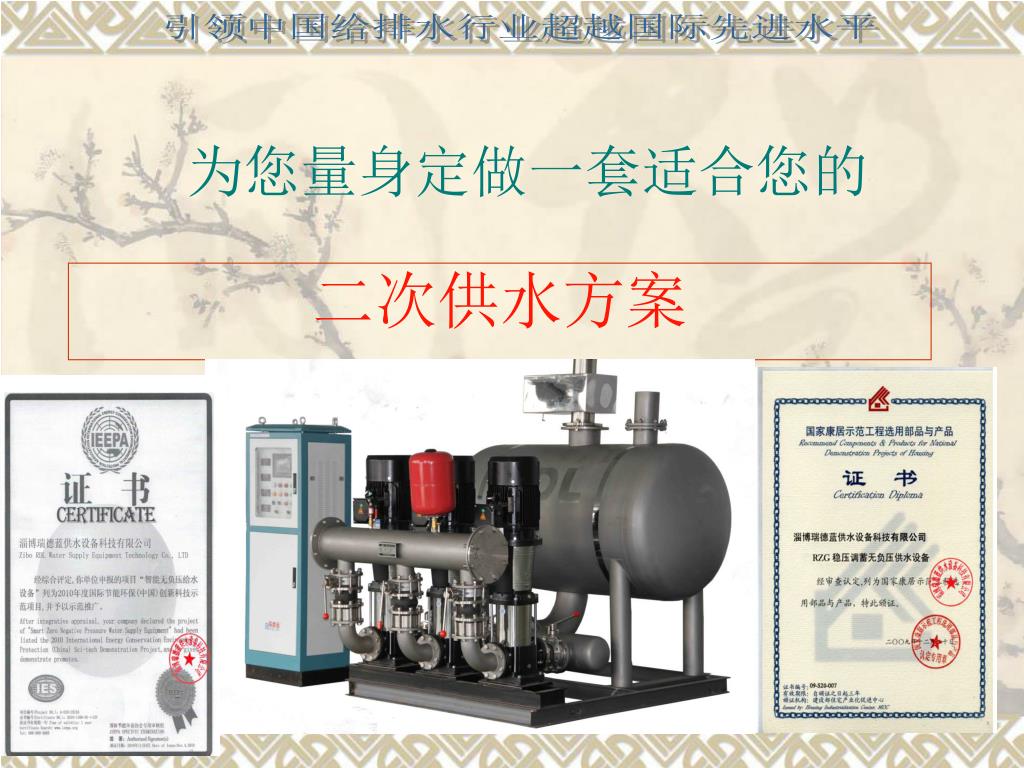

6. 引领中国给排水行业超越国际先进水平 为您量身定做一套适合您的 二次供水方案

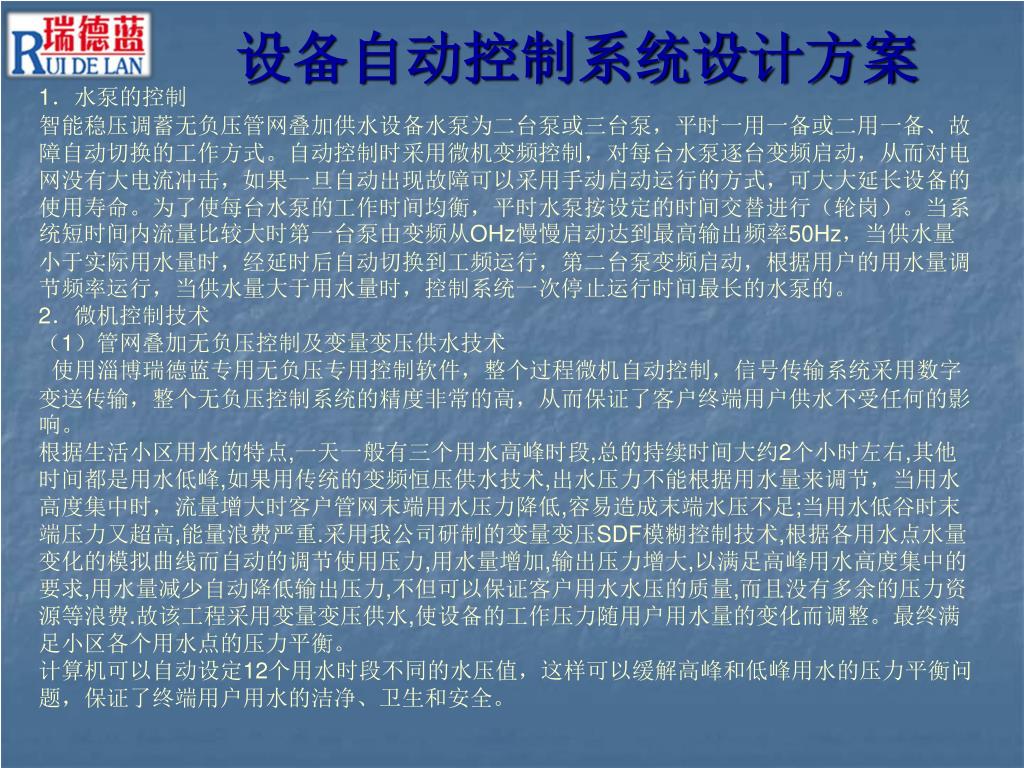

7. 设备自动控制系统设计方案 1．水泵的控制 智能稳压调蓄无负压管网叠加供水设备水泵为二台泵或三台泵，平时一用一备或二用一备、故障自动切换的工作方式。自动控制时采用微机变频控制，对每台水泵逐台变频启动，从而对电网没有大电流冲击，如果一旦自动出现故障可以采用手动启动运行的方式，可大大延长设备的使用寿命。为了使每台水泵的工作时间均衡，平时水泵按设定的时间交替进行（轮岗）。当系统短时间内流量比较大时第一台泵由变频从OHz慢慢启动达到最高输出频率50Hz，当供水量小于实际用水量时，经延时后自动切换到工频运行，第二台泵变频启动，根据用户的用水量调节频率运行，当供水量大于用水量时，控制系统一次停止运行时间最长的水泵的。 2．微机控制技术 （1）管网叠加无负压控制及变量变压供水技术 使用淄博瑞德蓝专用无负压专用控制软件，整个过程微机自动控制，信号传输系统采用数字变送传输，整个无负压控制系统的精度非常的高，从而保证了客户终端用户供水不受任何的影响。 根据生活小区用水的特点,一天一般有三个用水高峰时段,总的持续时间大约2个小时左右,其他时间都是用水低峰,如果用传统的变频恒压供水技术,出水压力不能根据用水量来调节，当用水高度集中时，流量增大时客户管网末端用水压力降低,容易造成末端水压不足;当用水低谷时末端压力又超高,能量浪费严重.采用我公司研制的变量变压SDF模糊控制技术,根据各用水点水量变化的模拟曲线而自动的调节使用压力,用水量增加,输出压力增大,以满足高峰用水高度集中的要求,用水量减少自动降低输出压力,不但可以保证客户用水水压的质量,而且没有多余的压力资源等浪费.故该工程采用变量变压供水,使设备的工作压力随用户用水量的变化而调整。最终满足小区各个用水点的压力平衡。 计算机可以自动设定12个用水时段不同的水压值，这样可以缓解高峰和低峰用水的压力平衡问题，保证了终端用户用水的洁净、卫生和安全。

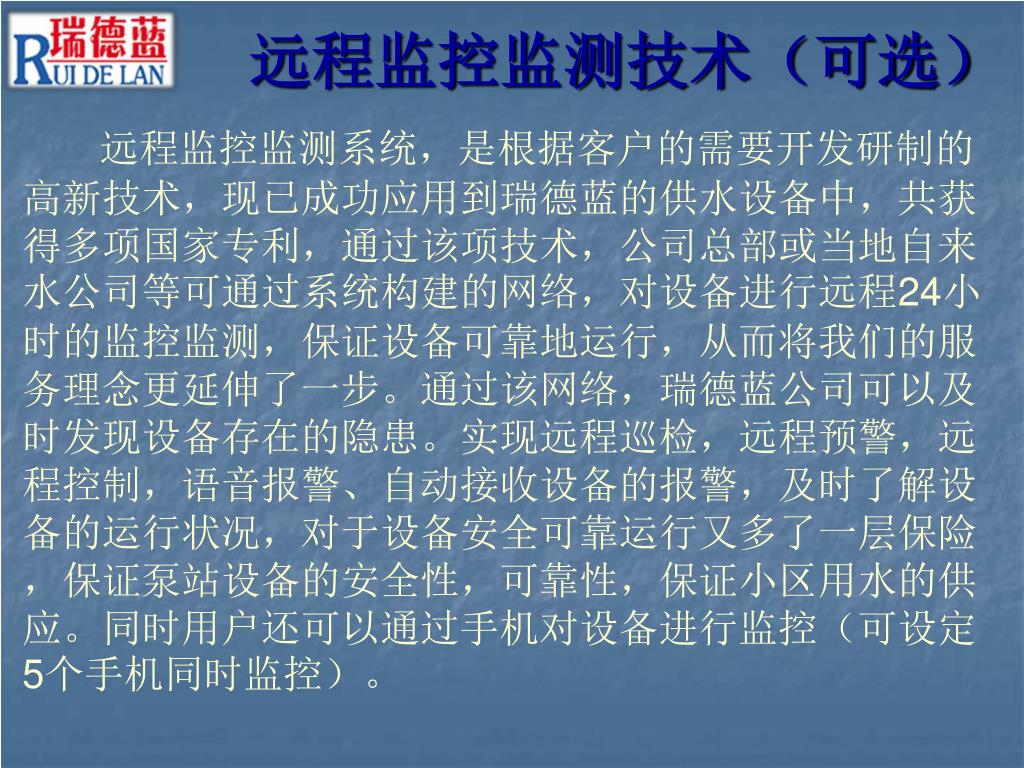

8. 远程监控监测技术（可选） 远程监控监测系统，是根据客户的需要开发研制的高新技术，现已成功应用到瑞德蓝的供水设备中，共获得多项国家专利，通过该项技术，公司总部或当地自来水公司等可通过系统构建的网络，对设备进行远程24小时的监控监测，保证设备可靠地运行，从而将我们的服务理念更延伸了一步。通过该网络，瑞德蓝公司可以及时发现设备存在的隐患。实现远程巡检，远程预警，远程控制，语音报警、自动接收设备的报警，及时了解设备的运行状况，对于设备安全可靠运行又多了一层保险，保证泵站设备的安全性，可靠性，保证小区用水的供应。同时用户还可以通过手机对设备进行监控（可设定5个手机同时监控）。

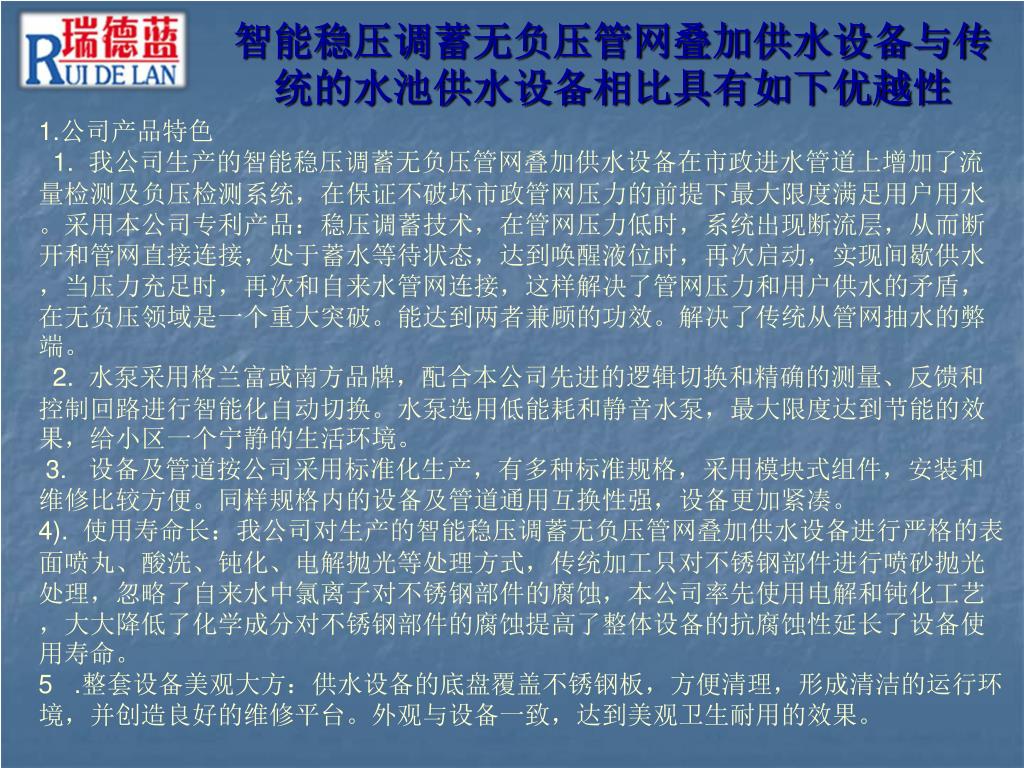

9. 智能稳压调蓄无负压管网叠加供水设备与传统的水池供水设备相比具有如下优越性智能稳压调蓄无负压管网叠加供水设备与传统的水池供水设备相比具有如下优越性 1.公司产品特色 1.我公司生产的智能稳压调蓄无负压管网叠加供水设备在市政进水管道上增加了流量检测及负压检测系统，在保证不破坏市政管网压力的前提下最大限度满足用户用水。采用本公司专利产品：稳压调蓄技术，在管网压力低时，系统出现断流层，从而断开和管网直接连接，处于蓄水等待状态，达到唤醒液位时，再次启动，实现间歇供水，当压力充足时，再次和自来水管网连接，这样解决了管网压力和用户供水的矛盾，在无负压领域是一个重大突破。能达到两者兼顾的功效。解决了传统从管网抽水的弊端。 2.水泵采用格兰富或南方品牌，配合本公司先进的逻辑切换和精确的测量、反馈和控制回路进行智能化自动切换。水泵选用低能耗和静音水泵，最大限度达到节能的效果，给小区一个宁静的生活环境。 3.设备及管道按公司采用标准化生产，有多种标准规格，采用模块式组件，安装和维修比较方便。同样规格内的设备及管道通用互换性强，设备更加紧凑。 4).使用寿命长：我公司对生产的智能稳压调蓄无负压管网叠加供水设备进行严格的表面喷丸、酸洗、钝化、电解抛光等处理方式，传统加工只对不锈钢部件进行喷砂抛光处理，忽略了自来水中氯离子对不锈钢部件的腐蚀，本公司率先使用电解和钝化工艺，大大降低了化学成分对不锈钢部件的腐蚀提高了整体设备的抗腐蚀性延长了设备使用寿命。 5.整套设备美观大方：供水设备的底盘覆盖不锈钢板，方便清理，形成清洁的运行环境，并创造良好的维修平台。外观与设备一致，达到美观卫生耐用的效果。

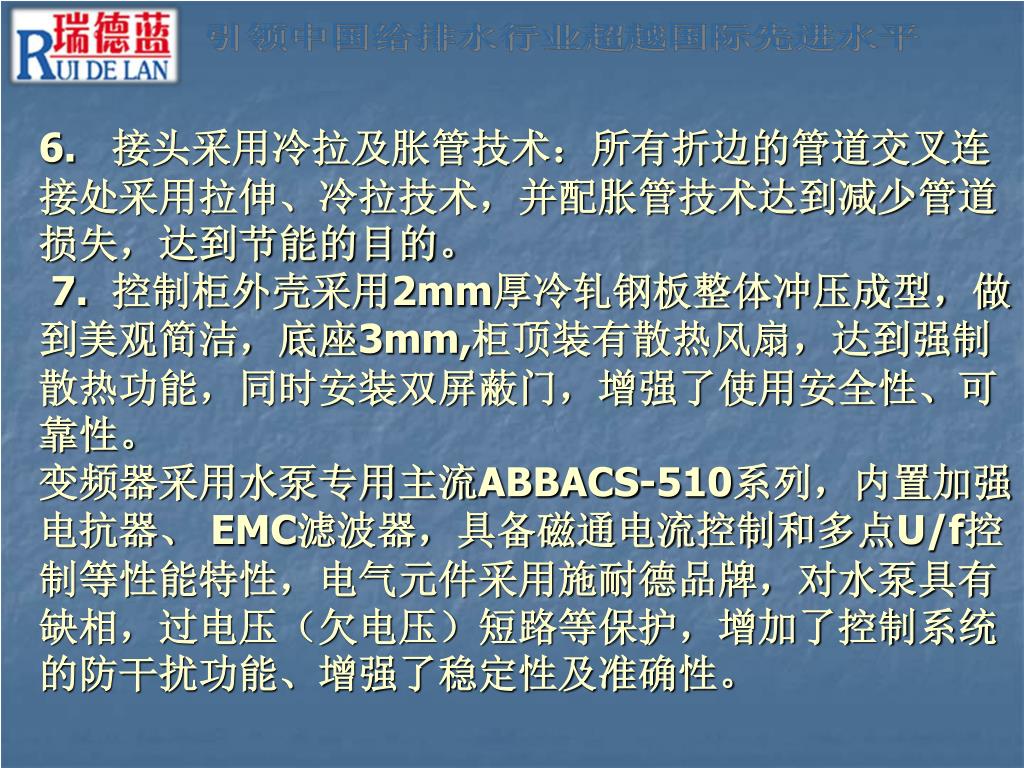

10. 引领中国给排水行业超越国际先进水平 6.接头采用冷拉及胀管技术：所有折边的管道交叉连接处采用拉伸、冷拉技术，并配胀管技术达到减少管道损失，达到节能的目的。 7.控制柜外壳采用2mm厚冷轧钢板整体冲压成型，做到美观简洁，底座3mm,柜顶装有散热风扇，达到强制散热功能，同时安装双屏蔽门，增强了使用安全性、可靠性。变频器采用水泵专用主流ABBACS-510系列，内置加强电抗器、 EMC滤波器，具备磁通电流控制和多点U/f控制等性能特性，电气元件采用施耐德品牌，对水泵具有缺相，过电压（欠电压）短路等保护，增加了控制系统的防干扰功能、增强了稳定性及准确性。

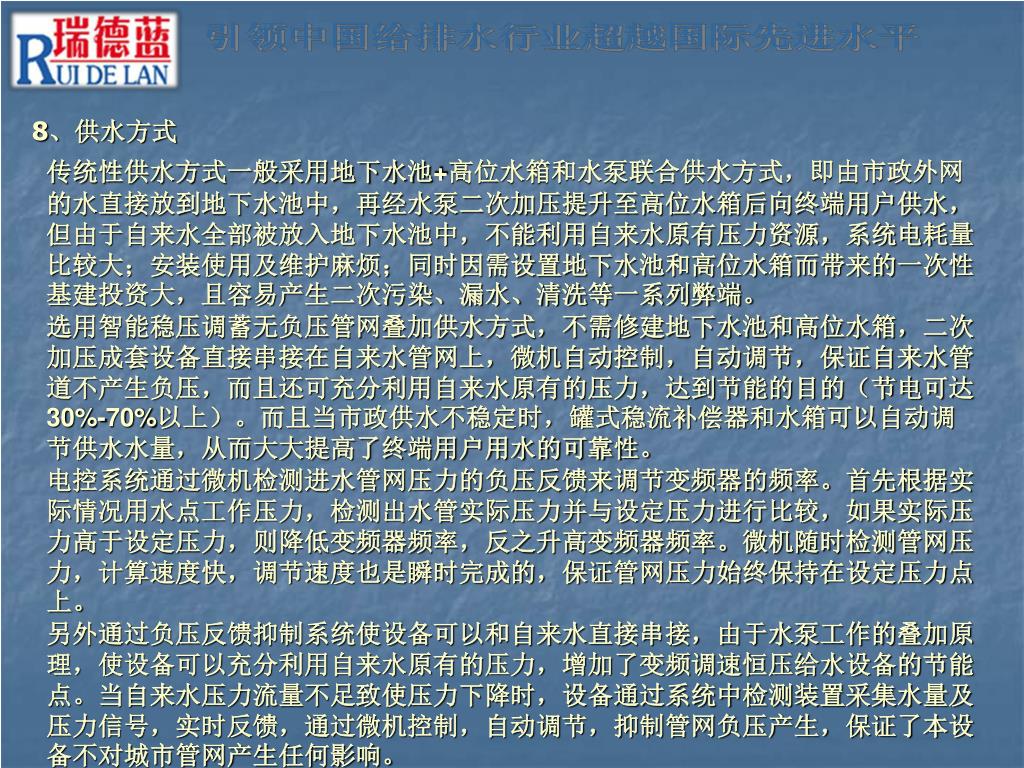

11. 引领中国给排水行业超越国际先进水平 8、供水方式 传统性供水方式一般采用地下水池+高位水箱和水泵联合供水方式，即由市政外网的水直接放到地下水池中，再经水泵二次加压提升至高位水箱后向终端用户供水，但由于自来水全部被放入地下水池中，不能利用自来水原有压力资源，系统电耗量比较大；安装使用及维护麻烦；同时因需设置地下水池和高位水箱而带来的一次性基建投资大，且容易产生二次污染、漏水、清洗等一系列弊端。 选用智能稳压调蓄无负压管网叠加供水方式，不需修建地下水池和高位水箱，二次加压成套设备直接串接在自来水管网上，微机自动控制，自动调节，保证自来水管道不产生负压，而且还可充分利用自来水原有的压力，达到节能的目的（节电可达30%-70%以上）。而且当市政供水不稳定时，罐式稳流补偿器和水箱可以自动调节供水水量，从而大大提高了终端用户用水的可靠性。 电控系统通过微机检测进水管网压力的负压反馈来调节变频器的频率。首先根据实际情况用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力，则降低变频器频率，反之升高变频器频率。微机随时检测管网压力，计算速度快，调节速度也是瞬时完成的，保证管网压力始终保持在设定压力点上。 另外通过负压反馈抑制系统使设备可以和自来水直接串接，由于水泵工作的叠加原理，使设备可以充分利用自来水原有的压力，增加了变频调速恒压给水设备的节能点。当自来水压力流量不足致使压力下降时，设备通过系统中检测装置采集水量及压力信号，实时反馈，通过微机控制，自动调节，抑制管网负压产生，保证了本设备不对城市管网产生任何影响。

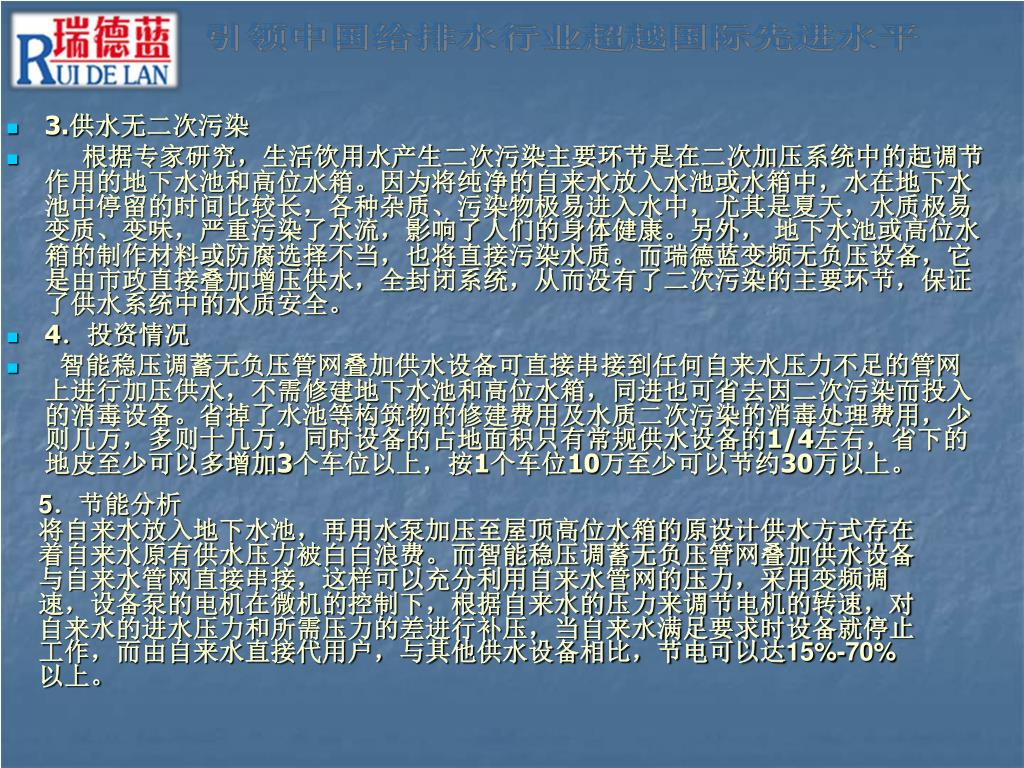

12. 引领中国给排水行业超越国际先进水平 • 3.供水无二次污染 • 根据专家研究，生活饮用水产生二次污染主要环节是在二次加压系统中的起调节作用的地下水池和高位水箱。因为将纯净的自来水放入水池或水箱中，水在地下水池中停留的时间比较长，各种杂质、污染物极易进入水中，尤其是夏天，水质极易变质、变味，严重污染了水流，影响了人们的身体健康。另外， 地下水池或高位水箱的制作材料或防腐选择不当，也将直接污染水质。而瑞德蓝变频无负压设备，它是由市政直接叠加增压供水，全封闭系统，从而没有了二次污染的主要环节，保证了供水系统中的水质安全。 • 4．投资情况 • 智能稳压调蓄无负压管网叠加供水设备可直接串接到任何自来水压力不足的管网上进行加压供水，不需修建地下水池和高位水箱，同进也可省去因二次污染而投入的消毒设备。省掉了水池等构筑物的修建费用及水质二次污染的消毒处理费用，少则几万，多则十几万，同时设备的占地面积只有常规供水设备的1/4左右，省下的地皮至少可以多增加3个车位以上，按1个车位10万至少可以节约30万以上。 5．节能分析 将自来水放入地下水池，再用水泵加压至屋顶高位水箱的原设计供水方式存在着自来水原有供水压力被白白浪费。而智能稳压调蓄无负压管网叠加供水设备与自来水管网直接串接，这样可以充分利用自来水管网的压力，采用变频调速，设备泵的电机在微机的控制下，根据自来水的压力来调节电机的转速，对自来水的进水压力和所需压力的差进行补压，当自来水满足要求时设备就停止工作，而由自来水直接代用户，与其他供水设备相比，节电可以达15%-70%以上。

13. 引领中国给排水行业超越国际先进水平 • 6．管理费用 • 传统的二次加压供水系统构筑物需定期清洗（扫）和处理，按国家城市供水条例明文规定，地下水池、高位水箱应每半年清洗一次，而且还得停水1天。同时，在管理上还存在着对供水安全的担忧，并需要相应增加必要的安全防护措施费用。 • 另外，智能稳压调蓄无负压管网叠加供水设备采用全自动运行不需专人值守，在设备设定的供水压力下，系统全智能运行水泵自动切换。设备质量可靠，维护管理运行都极为简单方便，无需设专人看护管理。传统的供水方式自动化程度一般都比较低，且需设专人值班，按1人，每人工资按1.5万元/年考虑，选用智能稳压调蓄无负压管网叠加供水方案每年可节省人 工福利费约1.5万元/年。另可节省设备每年保养费约1万元/年。按20年考虑，则人工福利费及设保护费约50万元。 • 7．节水方面 • 智能稳压调蓄无负压管网叠加供水设备由于是密闭叠加增压的状态，从而彻底防止了水的跑、冒、滴、漏等浪费水资源的现象，同时节省了定期清洗时而造成对水资源的严重浪费，它也是一笔相当可观的费用。 8．施工安装等方面 由本公司一体化出厂，客户只须吊装到预定位置，然后只须将市政的进水接至设备的进水口，将出水总管连接到设备出口法兰就可以了，安装我公司专业的检验调试人员，试压调试合格后交客户验收认可后交付使用，同时我公司技术人员会对客户的操作等相关人员进行培训。

14. 引领中国给排水行业超越国际先进水平 • 综合结论 • 我公司专利技术产品——智能稳压调蓄无负压管网叠加供水设备，可省去地下水池、高位水箱和水处理设备等，不仅可节约一次性投资，而且运行费用低，供水质量、可靠、卫生，设备维护管理简单方便。 • 此外，智能稳压调蓄无负压管网叠加供水设备具有过压、过流、过载、无水、语音报警器等多种保护功能，设备完全模拟人工智能技术对设备进行全自动控制，自动化程度高；而且还可根据客户需要配备远程监控、监测系统，在客户授权的情况下我公司监控中心可实现24小时对设备的实时监测，也可协助用户建立一套集中监控中心，监测水泵电流、电压、出水管的压力、市政进水压力、水泵变频器等，一旦出现异常情况，设备立即报警，一些软故障（如突然的电磁谐波、电压的波动等引起的故障），可通过远程监控来清除；另外在监控中心还可远程控制设备的启停等。另外我公司的专利技术——小流量由储能器补充时或不用水时，由微机控制中心检测信号，控制系统自动停机并保压，节能效果非常显著。智能稳压调蓄无负压管网叠加供水设备，此系统不用建地下水池和高位水箱，安装简易方便；同时可充分利用自来水原有压力。采用瑞德蓝的变频无负压稳流控制技术，和小流量保压功能等，节能可达15%-70%以上；系统为密闭结构，整个供水过程等没有任何污染，供水安全可靠，是真正的卫生、环保的绿色产品。 八、选型分析结论 以上工程用伍套智能稳压调蓄无负压管网叠加供水设备，将大大节省后期的运行管理费用，同时能有效降低用户在使用时的噪声。

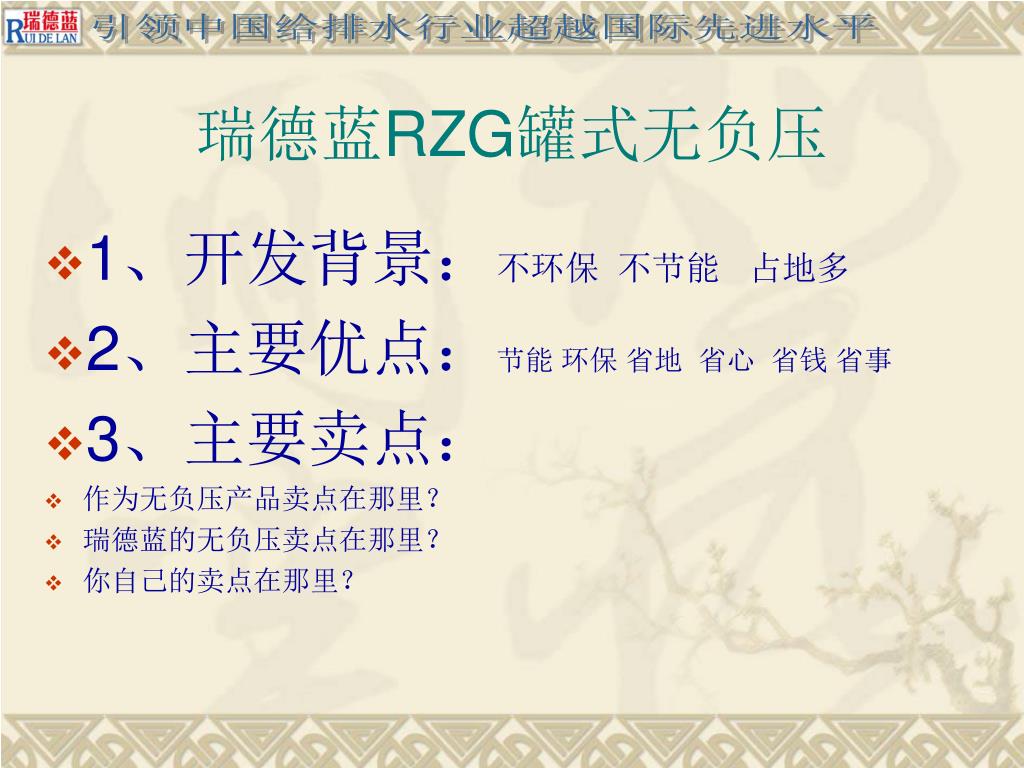

15. 引领中国给排水行业超越国际先进水平 瑞德蓝RZG罐式无负压 • 1、开发背景：不环保 不节能 占地多 • 2、主要优点：节能 环保 省地 省心 省钱 省事 • 3、主要卖点： • 作为无负压产品卖点在那里？ • 瑞德蓝的无负压卖点在那里？ • 你自己的卖点在那里？

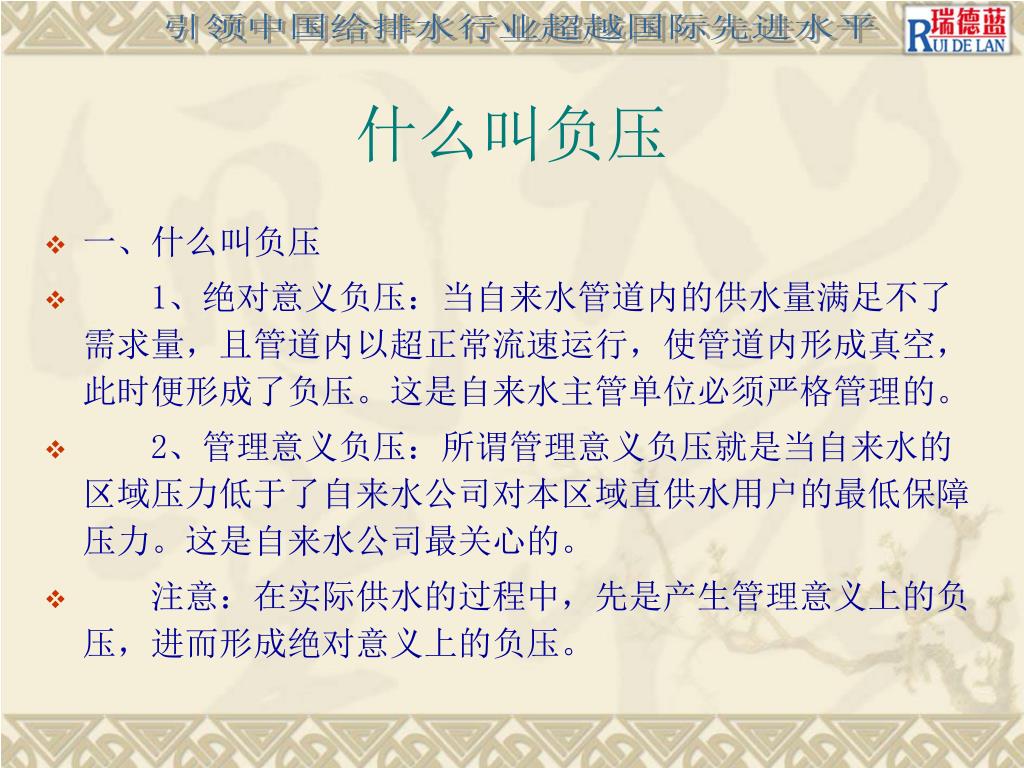

16. 引领中国给排水行业超越国际先进水平 什么叫负压 • 一、什么叫负压 • 1、绝对意义负压：当自来水管道内的供水量满足不了需求量，且管道内以超正常流速运行，使管道内形成真空，此时便形成了负压。这是自来水主管单位必须严格管理的。 • 2、管理意义负压：所谓管理意义负压就是当自来水的区域压力低于了自来水公司对本区域直供水用户的最低保障压力。这是自来水公司最关心的。 • 注意：在实际供水的过程中，先是产生管理意义上的负压，进而形成绝对意义上的负压。

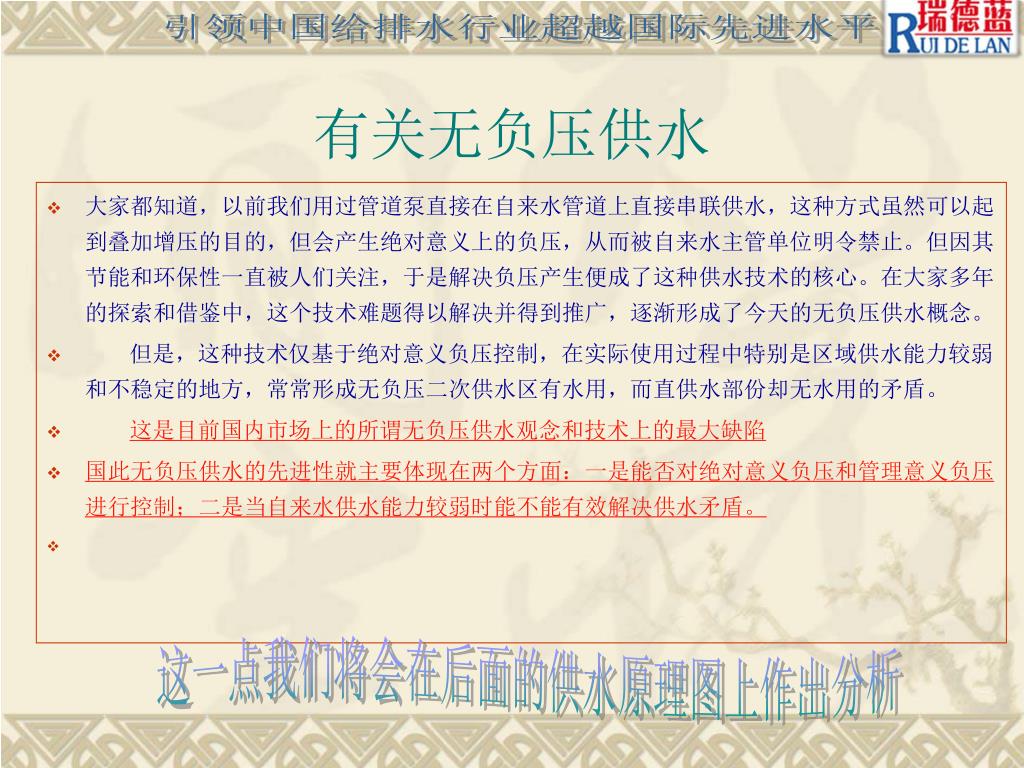

17. 引领中国给排水行业超越国际先进水平 有关无负压供水 • 大家都知道，以前我们用过管道泵直接在自来水管道上直接串联供水，这种方式虽然可以起到叠加增压的目的，但会产生绝对意义上的负压，从而被自来水主管单位明令禁止。但因其节能和环保性一直被人们关注，于是解决负压产生便成了这种供水技术的核心。在大家多年的探索和借鉴中，这个技术难题得以解决并得到推广，逐渐形成了今天的无负压供水概念。 • 但是，这种技术仅基于绝对意义负压控制，在实际使用过程中特别是区域供水能力较弱和不稳定的地方，常常形成无负压二次供水区有水用，而直供水部份却无水用的矛盾。 • 这是目前国内市场上的所谓无负压供水观念和技术上的最大缺陷 • 国此无负压供水的先进性就主要体现在两个方面：一是能否对绝对意义负压和管理意义负压进行控制；二是当自来水供水能力较弱时能不能有效解决供水矛盾。 这一点我们将会在后面的供水原理图上作出分析
