1 1 .4 某金融机构容错网络的设计

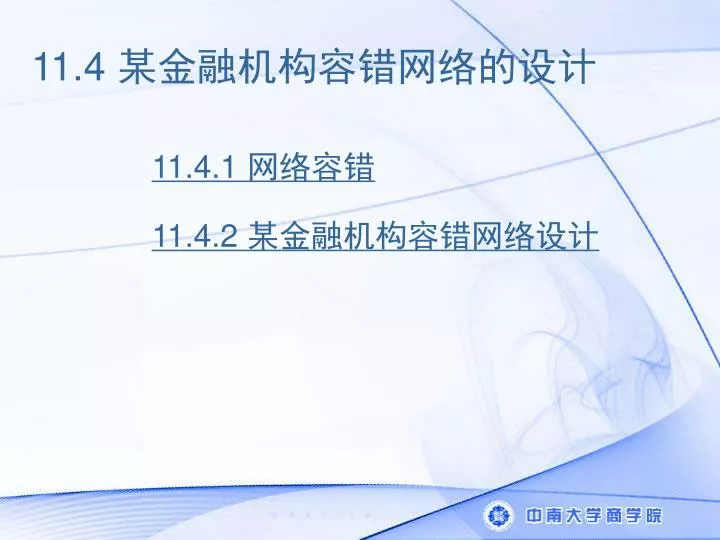

1. 11.4 某金融机构容错网络的设计 • 11.4.1 网络容错 • 11.4.2某金融机构容错网络设计

2. 11.4 某金融机构容错网络的设计 • 某金融机构为用户提供可靠的金融服务，构建一网络系统，对该系统提出的要求除具有类似于11.3的性能要求外，还对网络可靠性提出了要求，即在网络主干上某处发生故障时，系统能正常运行。从服务器网卡到交换机都使用网络容错技术，构成一个主干没有单点故障的可靠网络系统能满足该金融机构的要求。当然使用双环结构的FDDI可以满足要求。但目前FDDI的传输速度达不到交换LAN的传输速度。在前面已介绍了FDDI的容错机制，在此仅对交换LAN的容错网络技术进行介绍，并给出该金融机构主干网拓扑结构图。

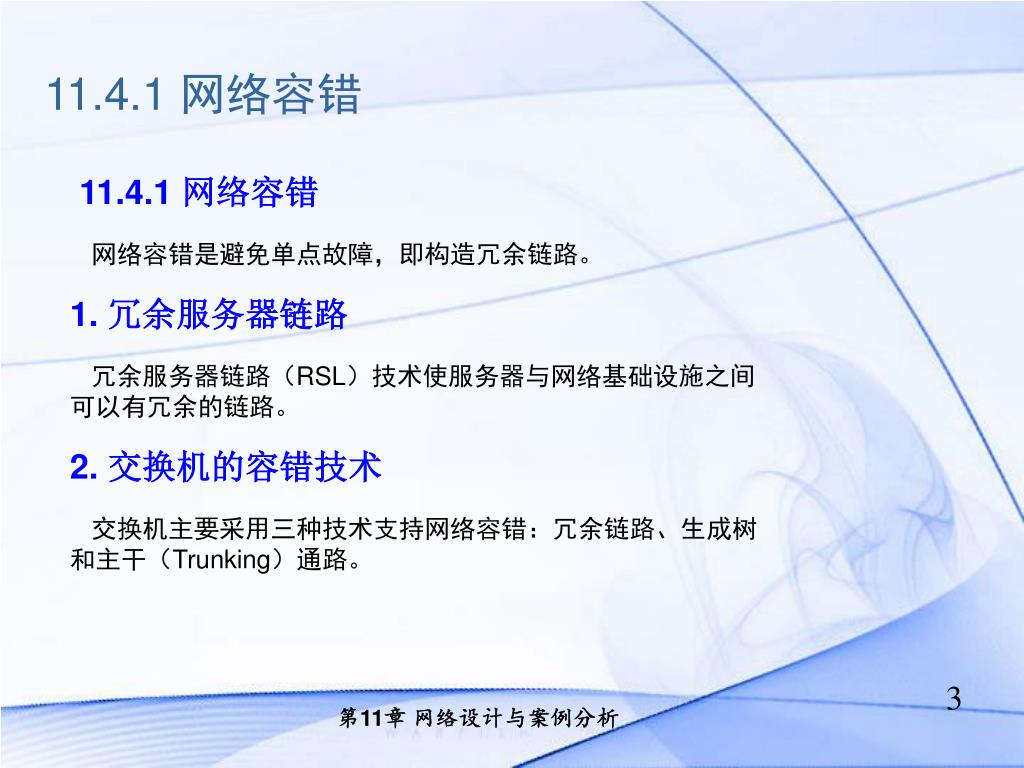

3. 11.4.1 网络容错 • 11.4.1 网络容错 • 网络容错是避免单点故障，即构造冗余链路。 • 1. 冗余服务器链路 • 冗余服务器链路（RSL）技术使服务器与网络基础设施之间可以有冗余的链路。 • 2. 交换机的容错技术 • 交换机主要采用三种技术支持网络容错：冗余链路、生成树和主干（Trunking）通路。

4. 11.4.1 网络容错 • 冗余链路技术可以在交换机与网络之间定义两条链路：一条为主链路，另一条为备用链路。 • 生成树技术允许交换机之间存在冗余链路。 • 生成树技术和冗余链路技术不能一起使用。这两种技术各有特点，冗余链路技术要求网络管理员在需要容错的连接上定义冗余链路。这两条链路互为备份，只要有一条能正常通信，就能保证连接成功。而生成树技术可在整个网络上设置冗余链路，只要网络的连通生不被破坏，生成村算法保证网络连接成功。 • 目前，主干技术也叫链路合并技术（PLA），它将多条物理链路定义为一个主干，这些物理链路逻辑等同于一条链路。

5. 11.4.1 网络容错 • 为使用主干技术实现链路级和设备级的容错，多点链路合并技术（MPLA）被提出。一个实现MPLA的网络拓扑结构中需要两类设备：MPLA边缘设备和MPLA核心设备。MPLA边缘设备是定义主干端口的设备，MPLA核心设备是用来互连MPLA边缘设备的。 • MPLA网络中所有边缘设备分别连接在两台核心设备上，在没有发生故障的情况下，所有链路都传输信息，一旦发生故障，系统能绕过故障链路，动态地调整信息流分配。

6. 11.4.1 网络容错 • 主干控制信息协议（TCMP）是用来实现MPLA技术的，它在实现点到点的主干技术中是可选的，但在实现MPLA中是必须的，它主要有两个功能： • 检测、处理物理配置错误，正确地激活或阻塞主干中的端口。 • 简化MPLA连接。 MLPA有如下优点： • 带宽的可扩充性。 • 良好的容错性能。 • 实现简单。 • 性价比高。

7. 11.4.2某金融机构容错网络设计 • 1. 功能要求 • 主交换机采用1000M以太网交换机，二级交换机采用100M以太网交换机，二级交换机与主交换机之间采用1000M链路冗余连接，服务器与主交换机之间进行冗余连接，在一台主交换机或二级交换机和主交换机之间单条链路发生故障的情况下，能保证工作站和服务器之间的正常数据交换。

8. 11.4.2某金融机构容错网络设计 • 2. 拓扑结构 • 根据上述要求，该机构的容错网络拓扑结构如图11.6所示： 图11.6 某金融机构容错网络拓扑结构图
