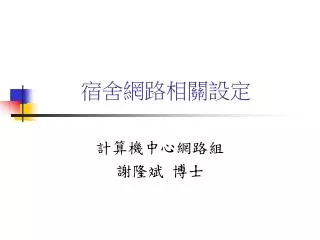

  1. 宿舍網路相關設定 計算機中心網路組 謝隆斌 博士

  2. 內容大綱 • 認識網路卡 • 網路卡的安裝 • 網路設定—以宿舍為例 • 網路測試工具 • 偵錯流程圖

  3. 認 識 網 路 卡

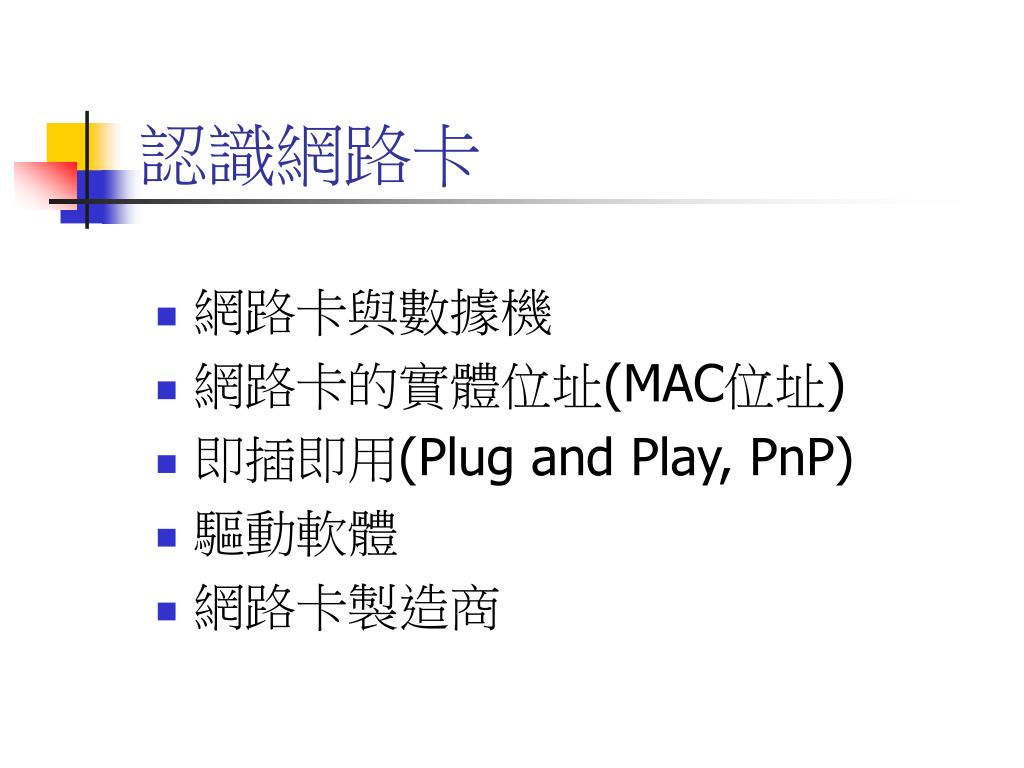

  4. 認識網路卡 • 網路卡與數據機 • 網路卡的實體位址(MAC位址) • 即插即用(Plug and Play, PnP) • 驅動軟體 • 網路卡製造商

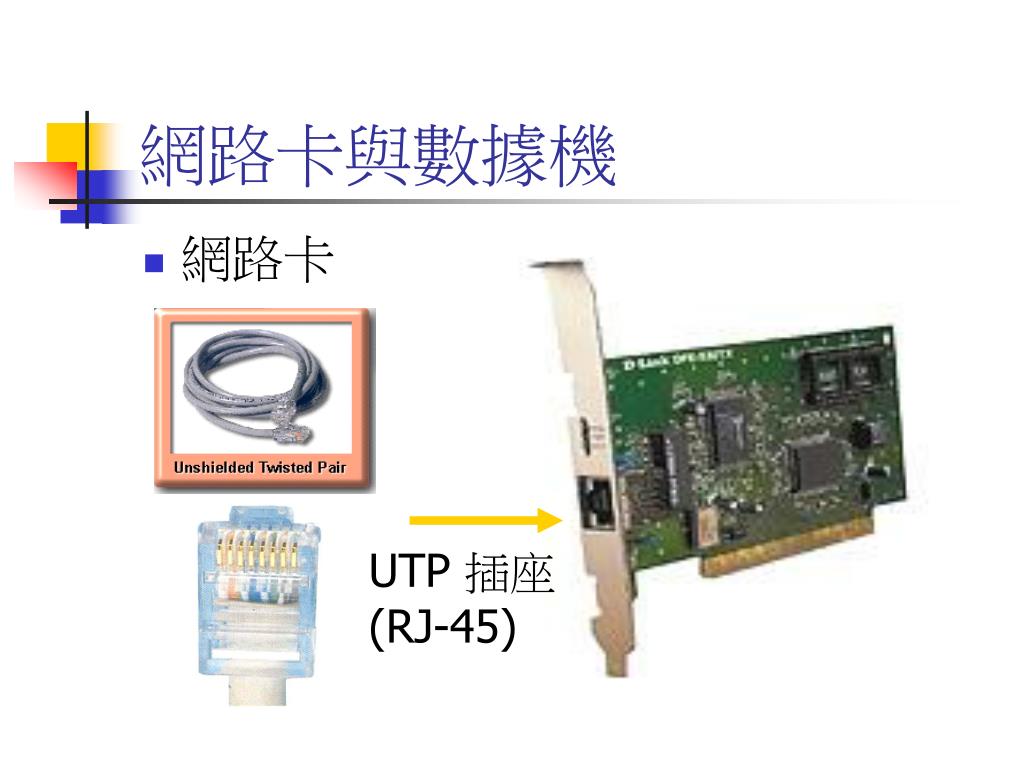

  5. 網路卡與數據機 • 網路卡 UTP 插座 (RJ-45)

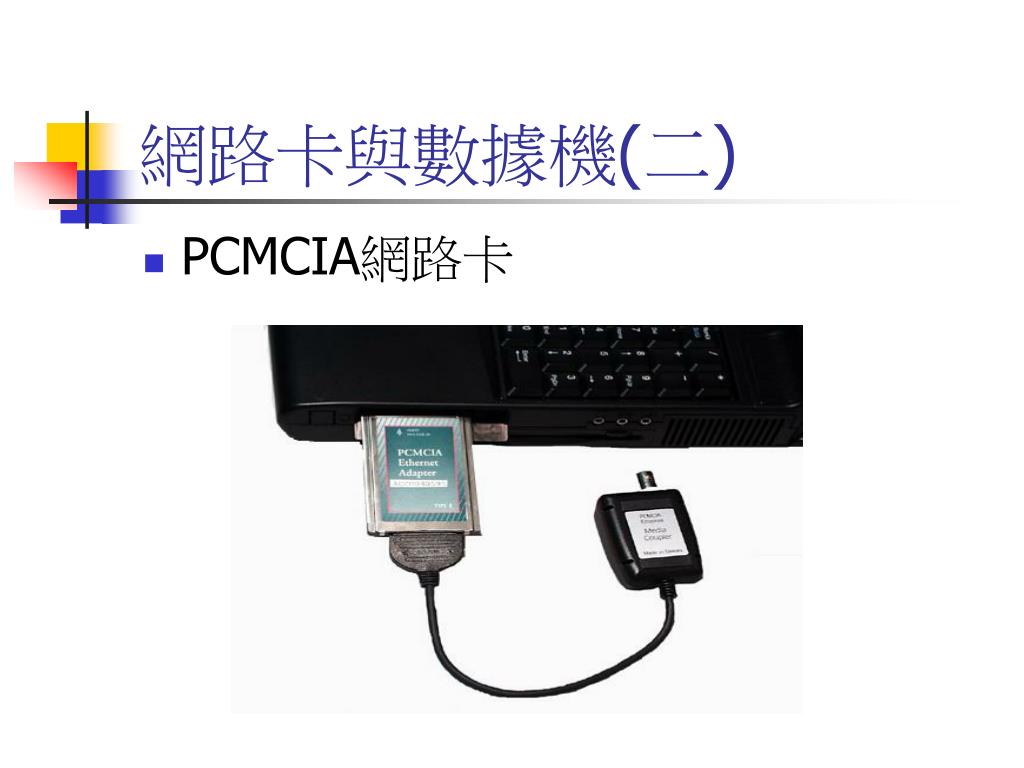

  6. 網路卡與數據機(二) • PCMCIA網路卡

  7. 網路卡與數據機(三) • 數據機 RJ-11 電話線

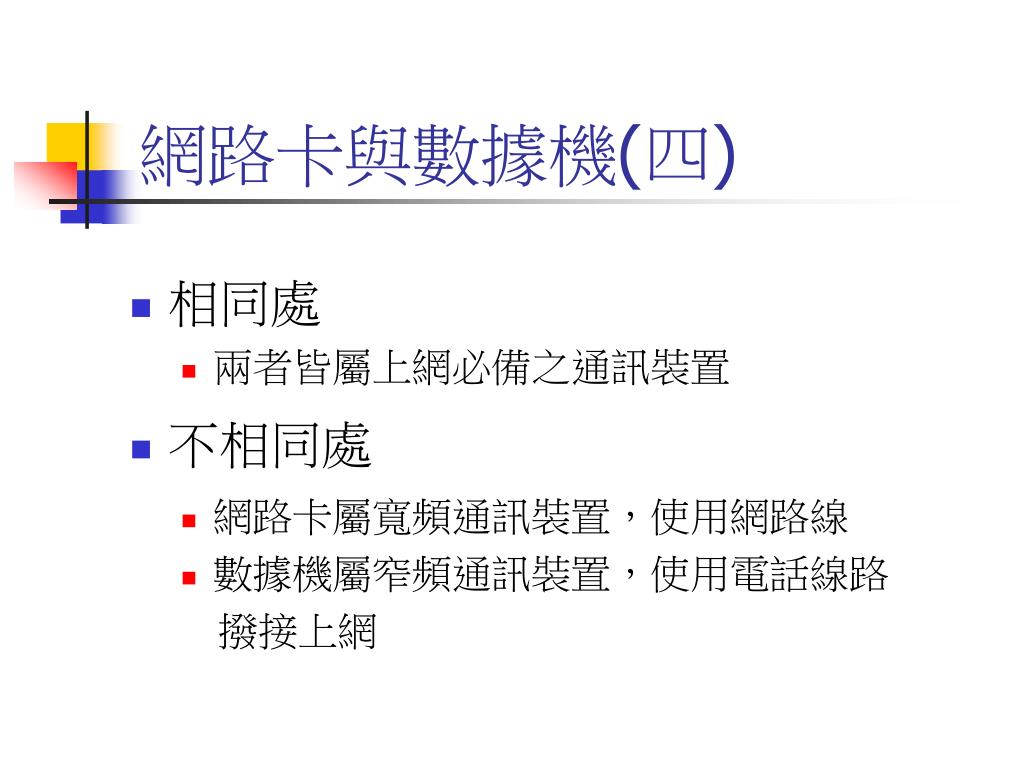

  8. 網路卡與數據機(四) • 相同處 • 兩者皆屬上網必備之通訊裝置 • 不相同處 • 網路卡屬寬頻通訊裝置，使用網路線 • 數據機屬窄頻通訊裝置，使用電話線路 撥接上網

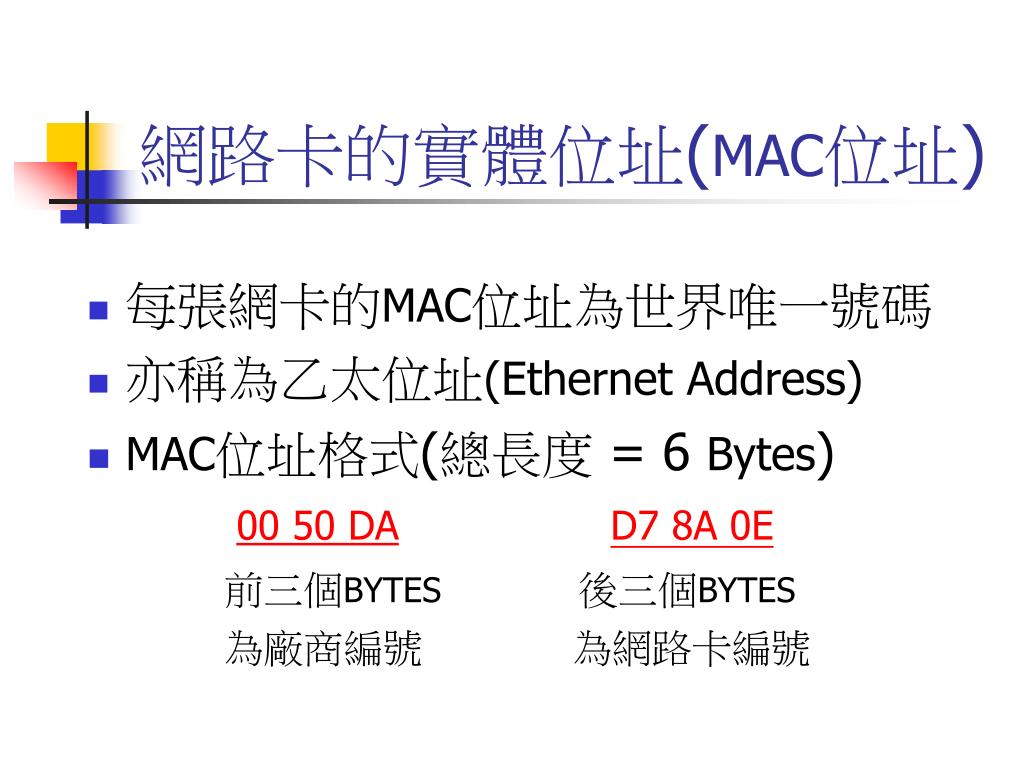

  9. 網路卡的實體位址(MAC位址) • 每張網卡的MAC位址為世界唯一號碼 • 亦稱為乙太位址(Ethernet Address) • MAC位址格式(總長度 = 6 Bytes) 00 50 DAD7 8A 0E 前三個BYTES後三個BYTES 為廠商編號 為網路卡編號

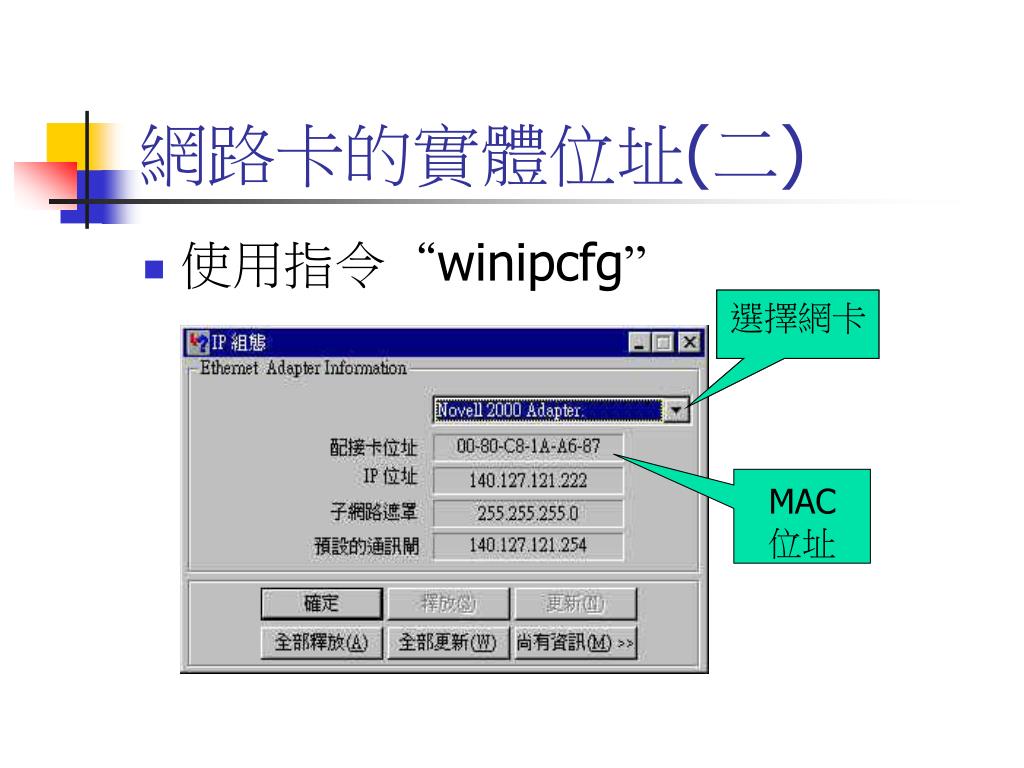

  10. 網路卡的實體位址(二) • 使用指令“winipcfg” 下拉選單 選擇網卡 MAC 位址

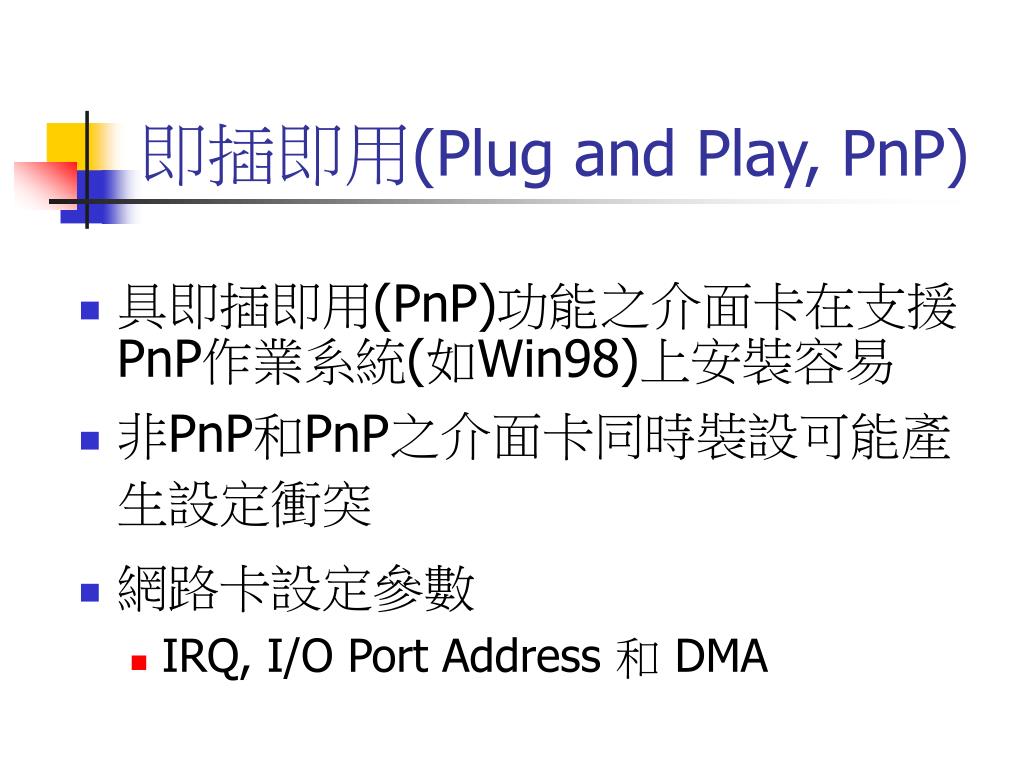

  11. 即插即用(Plug and Play, PnP) • 具即插即用(PnP)功能之介面卡在支援PnP作業系統(如Win98)上安裝容易 • 非PnP和PnP之介面卡同時裝設可能產生設定衝突 • 網路卡設定參數 • IRQ, I/O Port Address 和 DMA

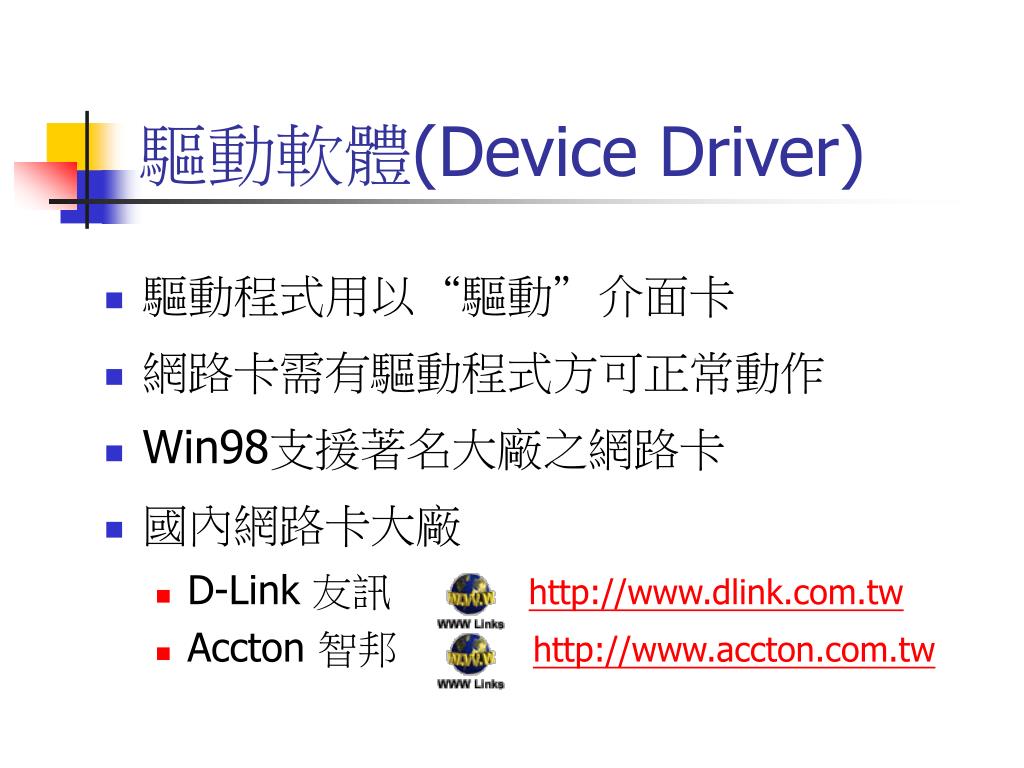

  12. 驅動軟體(Device Driver) • 驅動程式用以“驅動”介面卡 • 網路卡需有驅動程式方可正常動作 • Win98支援著名大廠之網路卡 • 國內網路卡大廠 • D-Link 友訊 http://www.dlink.com.tw • Accton 智邦http://www.accton.com.tw

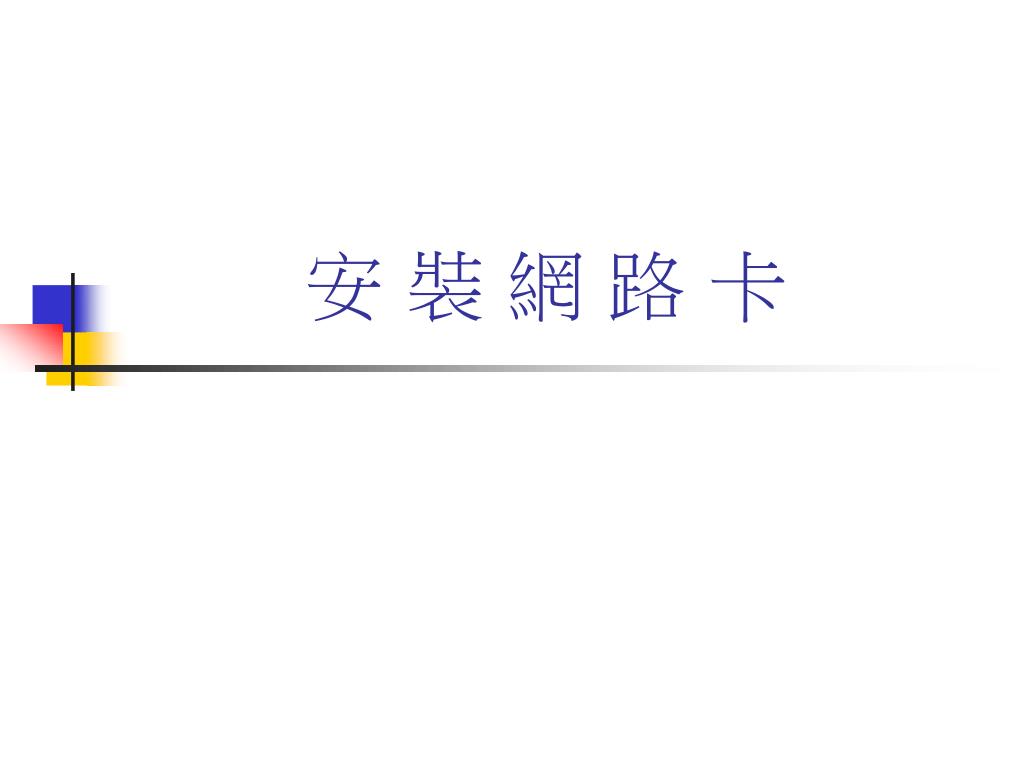

  13. 安 裝 網 路 卡

  14. 網路設定—以宿舍為例

  15. 網路設定—以宿舍為例 • 宿舍網路環境簡介 • 台灣學術網路 • 網路設定之實際操作

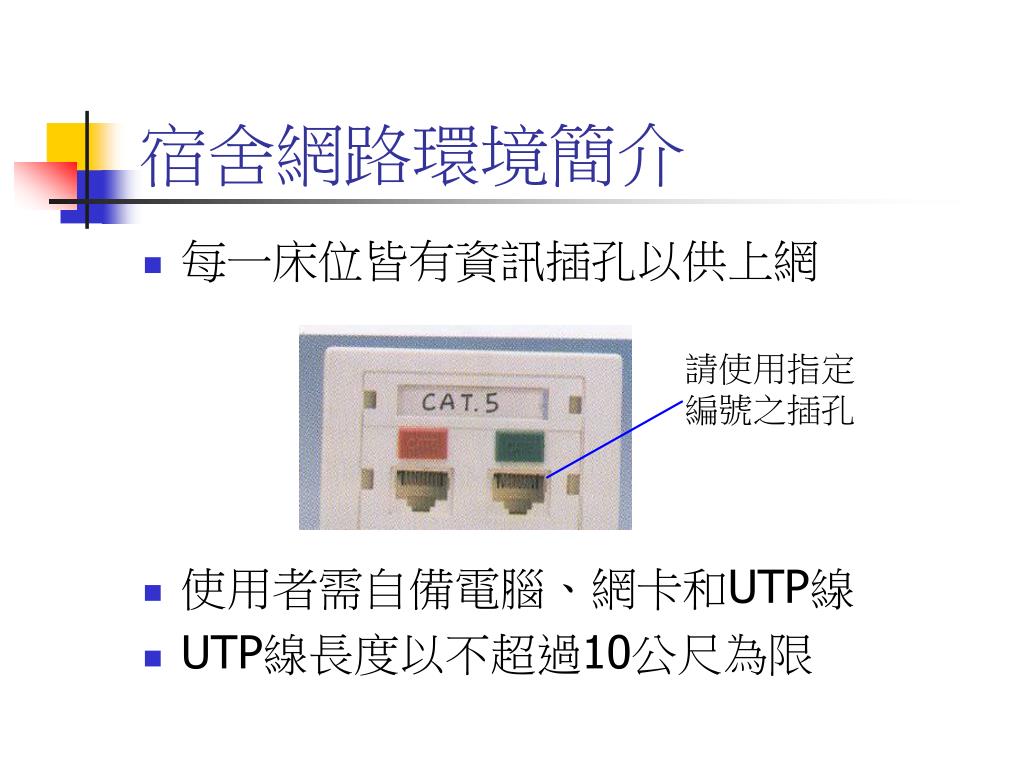

  16. 宿舍網路環境簡介 • 每一床位皆有資訊插孔以供上網 • 使用者需自備電腦、網卡和UTP線 • UTP線長度以不超過10公尺為限 請使用指定編號之插孔

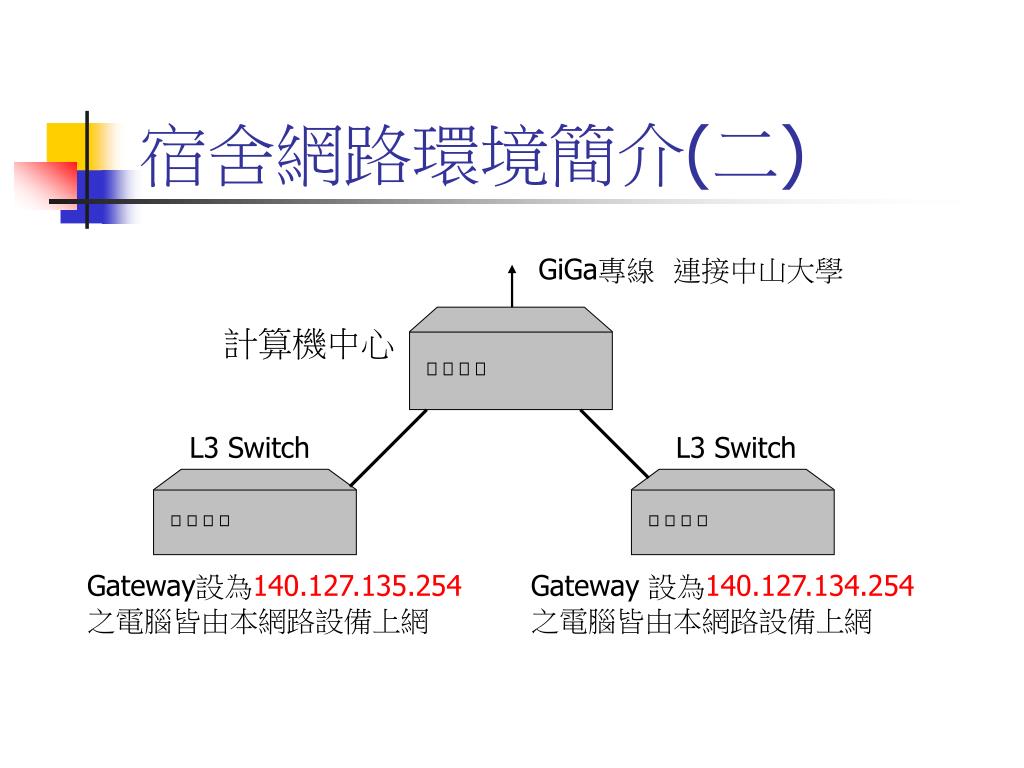

  17. 宿舍網路環境簡介(二) GiGa專線 連接中山大學 計算機中心 L3 Switch L3 Switch Gateway設為140.127.135.254 之電腦皆由本網路設備上網 Gateway 設為140.127.134.254 之電腦皆由本網路設備上網

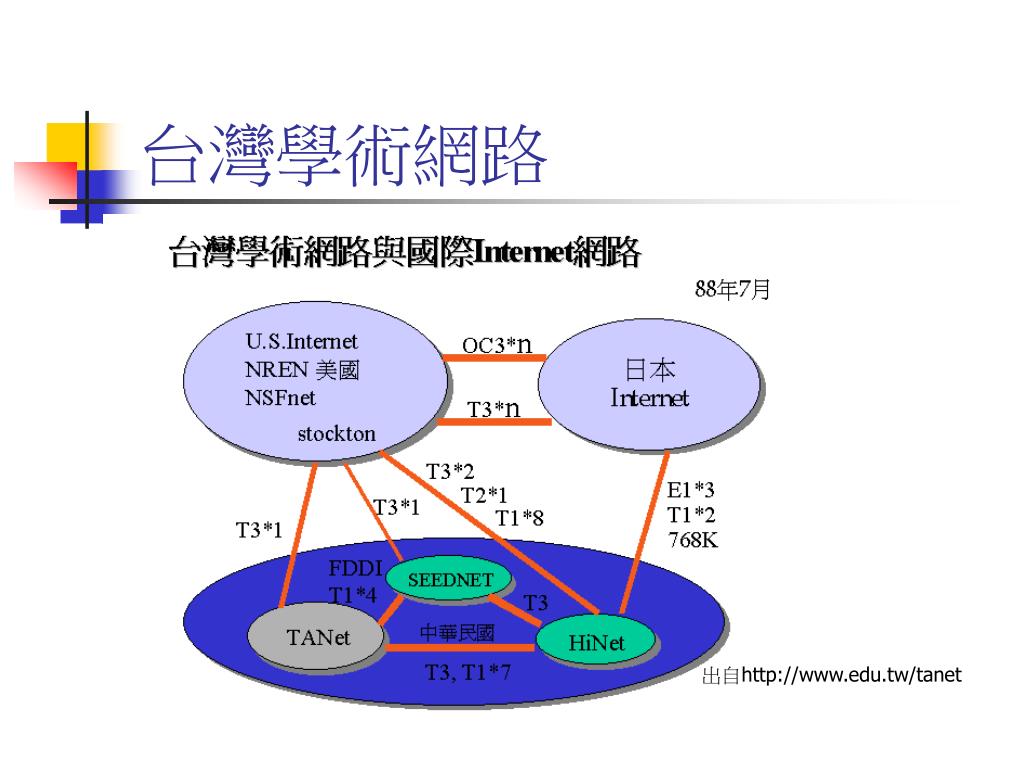

  18. 台灣學術網路 出自http://www.edu.tw/tanet

  19. 網路設定之實際操作

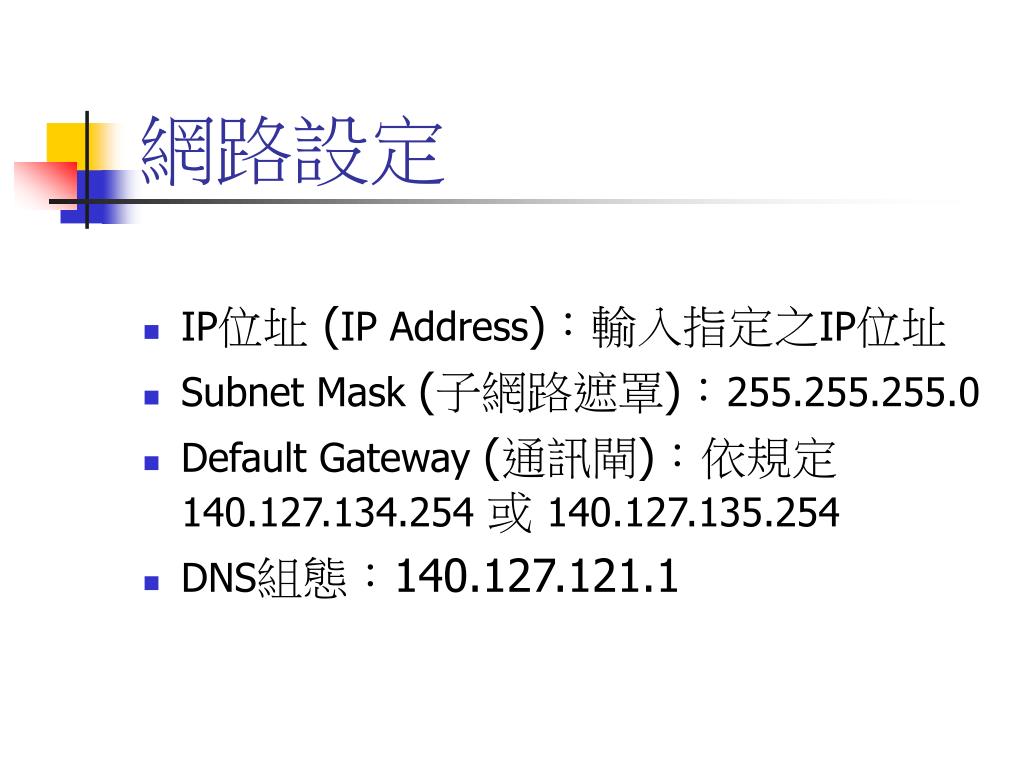

  20. 網路設定 • IP位址 (IP Address)：輸入指定之IP位址 • Subnet Mask (子網路遮罩)：255.255.255.0 • Default Gateway (通訊閘)：依規定140.127.134.254 或 140.127.135.254 • DNS組態：140.127.121.1

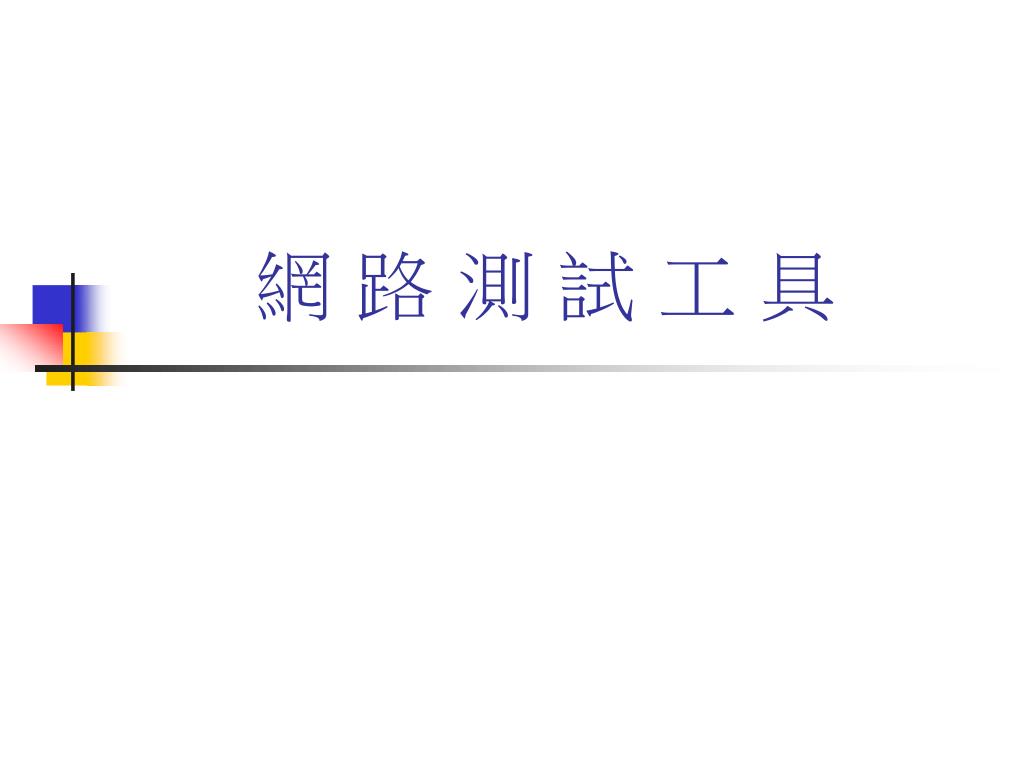

  21. 網 路 測 試 工 具

  22. 網路測試工具 • Ping--用以偵測網路連線狀況 • 指令格式 ping [-t] Host Name or IP Ex. C:\>ping –t www.csit.edu.tw • Request timed out訊息為重要觀察指標出現越頻繁表示網路塞車越嚴重或主機負荷量重

  23. 偵 錯 流 程 圖

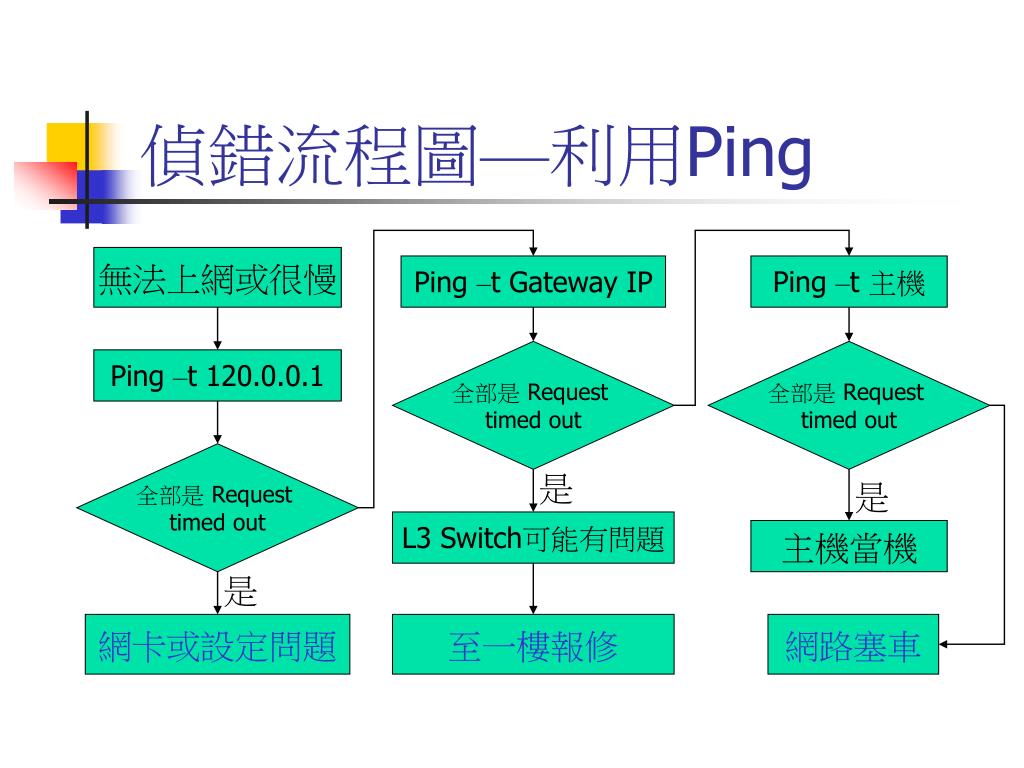

  24. 偵錯流程圖—利用Ping 無法上網或很慢 Ping –t Gateway IP Ping –t 主機 全部是 Request timed out 全部是 Request timed out Ping –t 120.0.0.1 全部是 Request timed out 是 是 L3 Switch可能有問題 主機當機 是 網卡或設定問題 至一樓報修 網路塞車

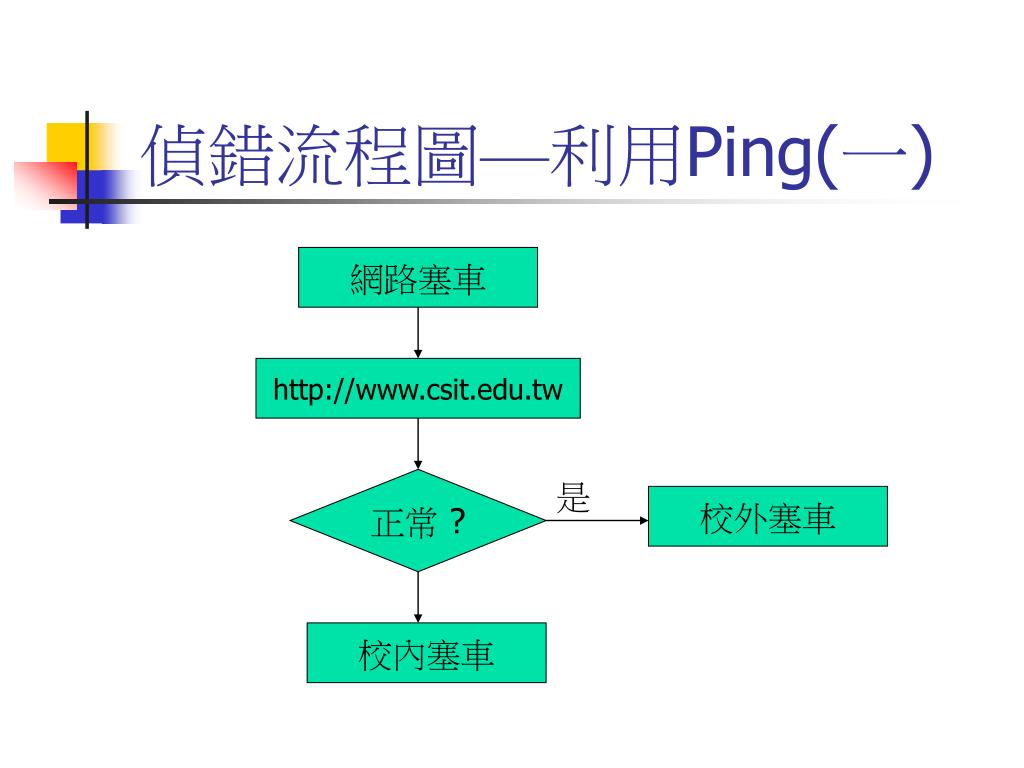

  25. 偵錯流程圖—利用Ping(一) 網路塞車 http://www.csit.edu.tw 正常 ? 是 校外塞車 校內塞車

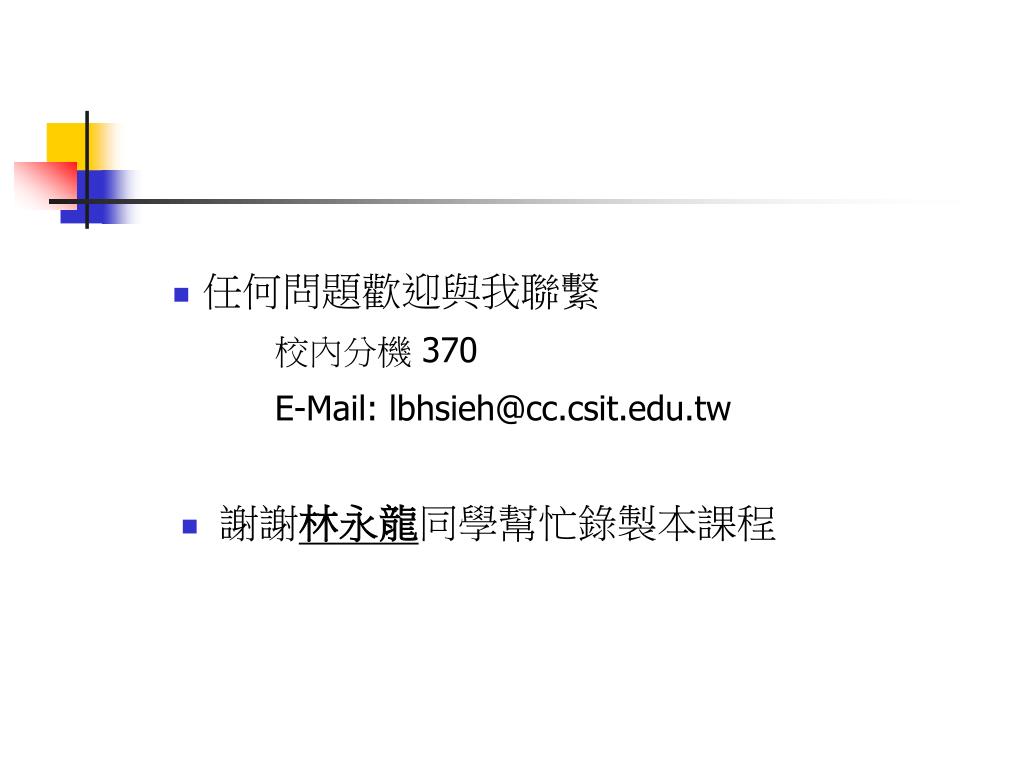

  26. 謝謝林永龍同學幫忙錄製本課程 • 任何問題歡迎與我聯繫 校內分機 370 E-Mail: lbhsieh@cc.csit.edu.tw
