머 리 말

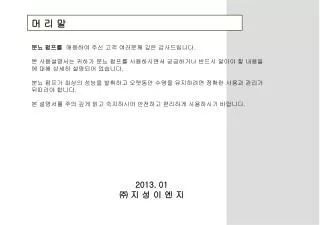

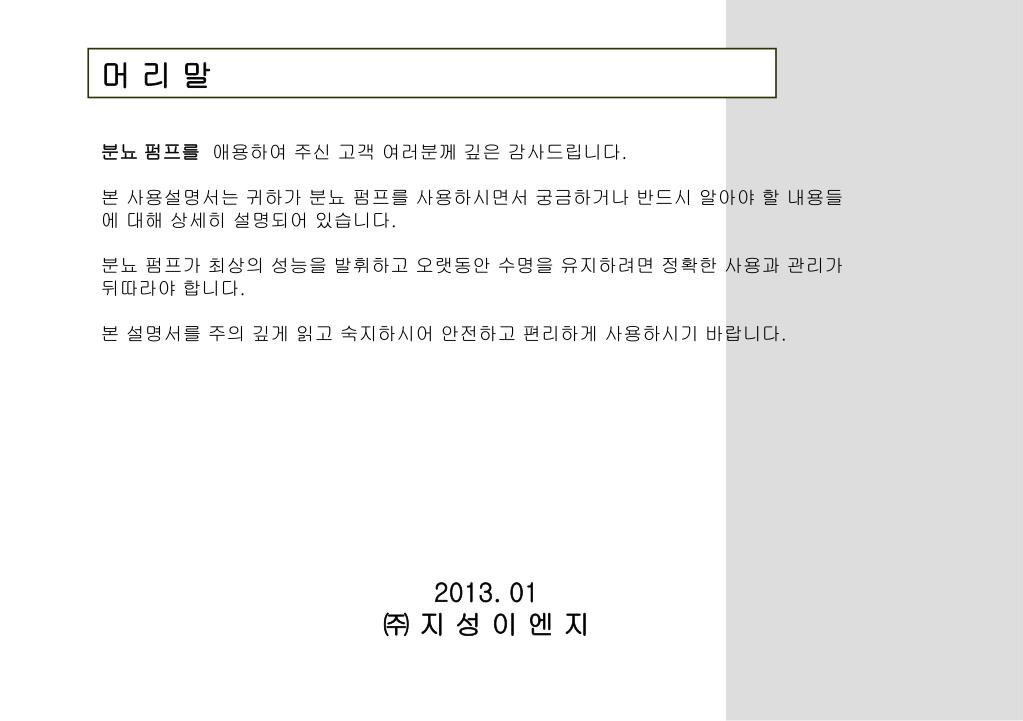

1. 머 리 말 분뇨 펌프를 애용하여 주신 고객 여러분께 깊은 감사드립니다. 본 사용설명서는 귀하가 분뇨 펌프를 사용하시면서 궁금하거나 반드시 알아야 할 내용들에 대해 상세히 설명되어 있습니다. 분뇨 펌프가 최상의 성능을 발휘하고 오랫동안 수명을 유지하려면 정확한 사용과 관리가 뒤따라야 합니다. 본 설명서를 주의 깊게 읽고 숙지하시어 안전하고 편리하게 사용하시기 바랍니다. 2013. 01 ㈜ 지 성 이 엔 지

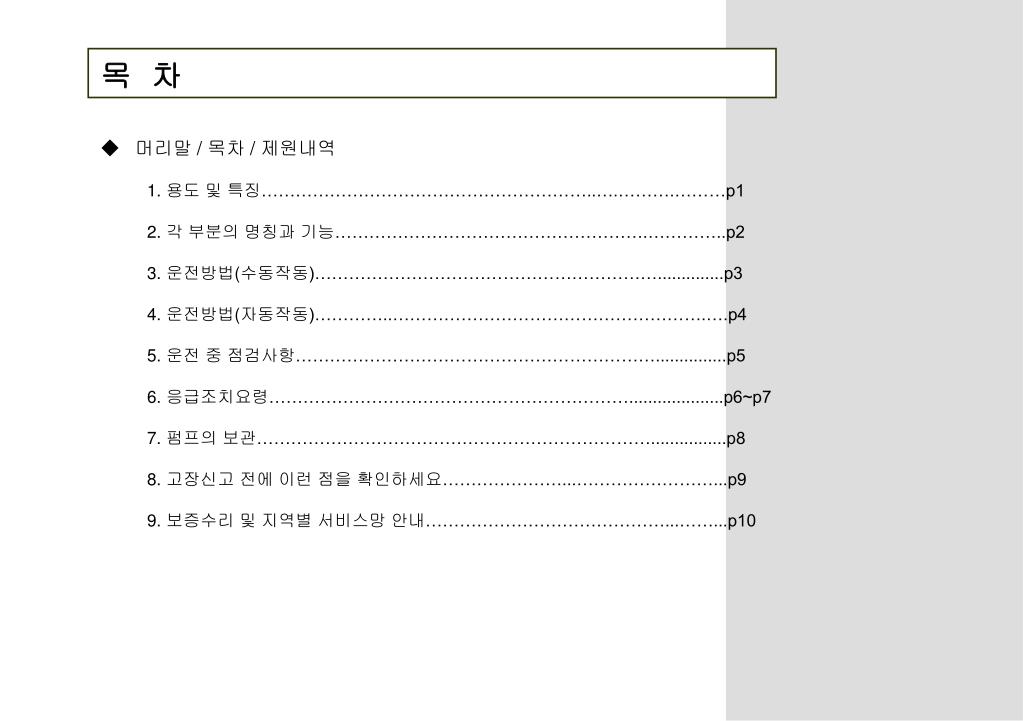

2. 목 차 ◆ 머리말 / 목차 / 제원내역 1. 용도 및 특징…………………………………………………..….……….………p1 2. 각 부분의 명칭과 기능……………………………………………….…………..p2 3. 운전방법(수동작동)……………………………………………………..............p3 4. 운전방법(자동작동)…………..……………………………………………….….p4 5. 운전 중 점검사항………………………………………………………...............p5 6. 응급조치요령………………………………………………………....................p6~p7 7. 펌프의 보관……………………………………………………………................p8 8. 고장신고 전에 이런 점을 확인하세요…………………...……………………...p9 9. 보증수리 및 지역별 서비스망 안내……………………………………...……...p10

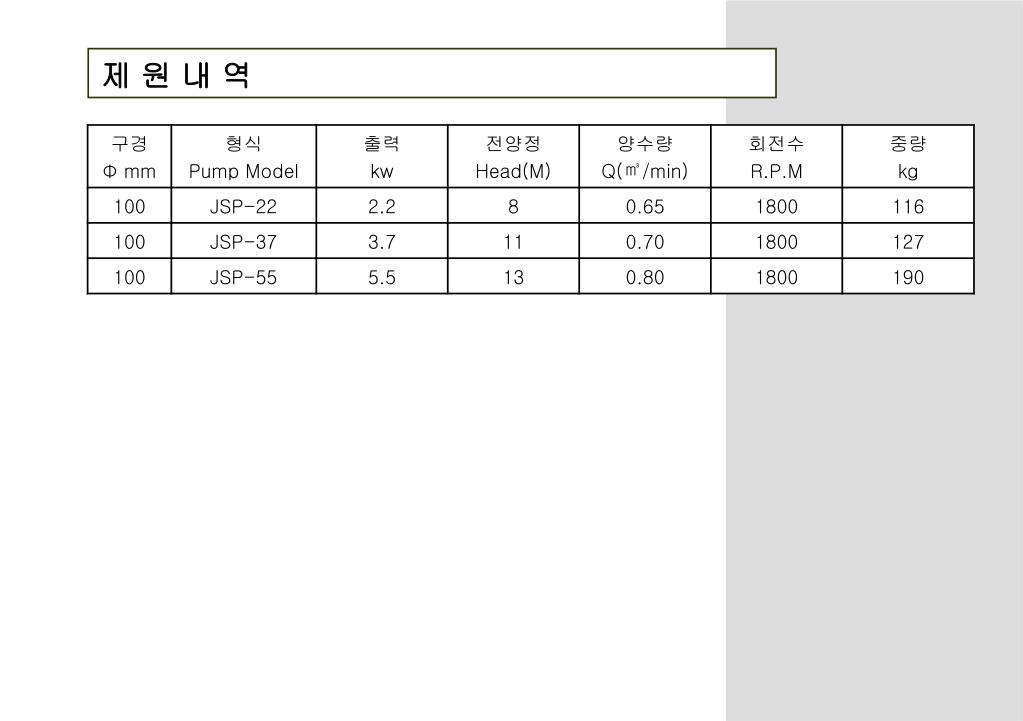

3. 제 원 내 역

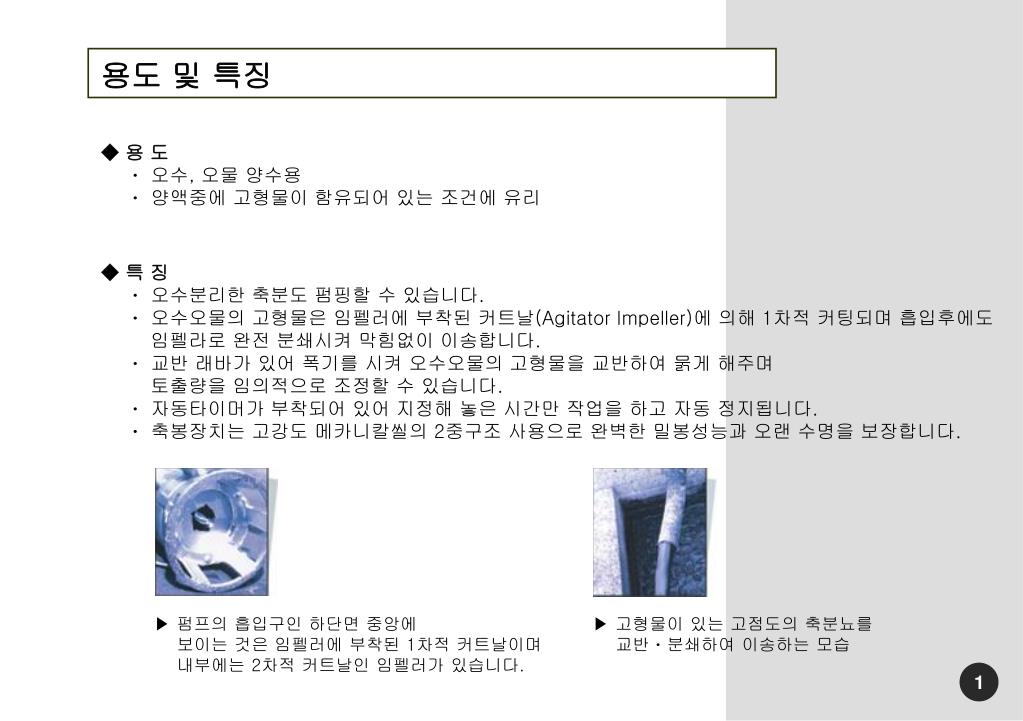

4. 용도 및 특징 ◆ 용 도 ㆍ 오수, 오물 양수용 ㆍ 양액중에 고형물이 함유되어 있는 조건에 유리 ◆ 특 징 ㆍ 오수분리한 축분도 펌핑할 수 있습니다. ㆍ 오수오물의 고형물은 임펠러에 부착된 커트날(Agitator Impeller)에 의해 1차적 커팅되며 흡입후에도 임펠라로 완전 분쇄시켜 막힘없이 이송합니다. ㆍ 교반 래바가 있어 폭기를 시켜 오수오물의 고형물을 교반하여 묽게 해주며 토출량을 임의적으로 조정할 수 있습니다. ㆍ 자동타이머가 부착되어 있어 지정해 놓은 시간만 작업을 하고 자동 정지됩니다. ㆍ 축봉장치는 고강도 메카니칼씰의 2중구조 사용으로 완벽한 밀봉성능과 오랜 수명을 보장합니다. ▶ 펌프의 흡입구인 하단면 중앙에 보이는 것은 임펠러에 부착된 1차적 커트날이며 내부에는 2차적 커트날인 임펠러가 있습니다. ▶ 고형물이 있는 고점도의 축분뇨를 교반ㆍ분쇄하여 이송하는 모습 1

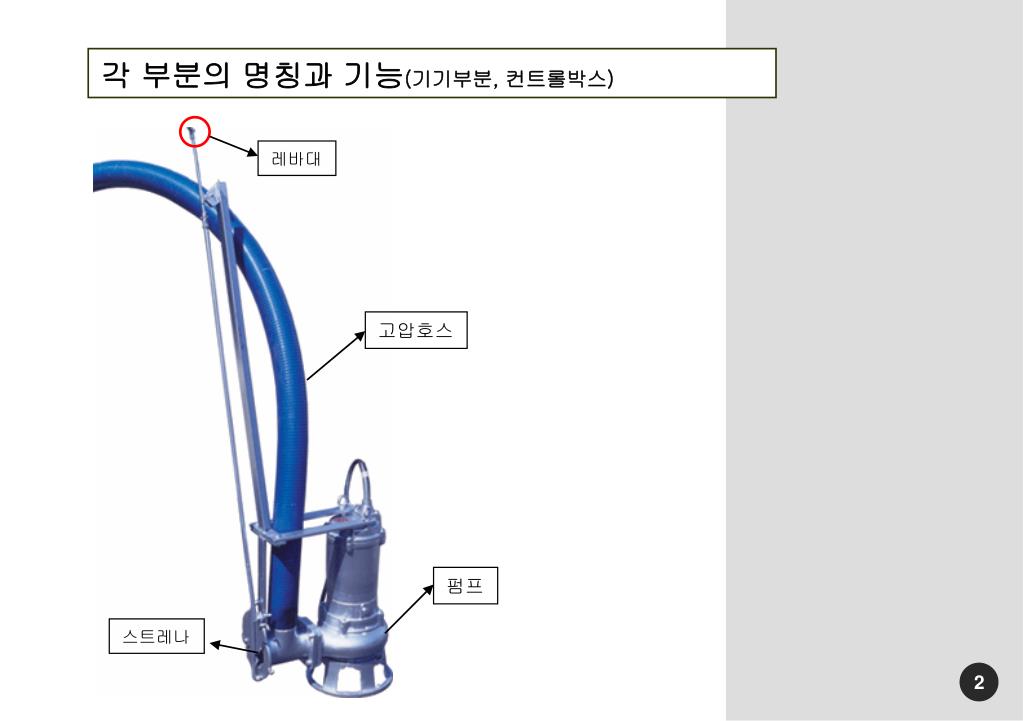

5. 레바대 고압호스 펌프 스트레나 각 부분의 명칭과 기능(기기부분, 컨트롤박스) 2

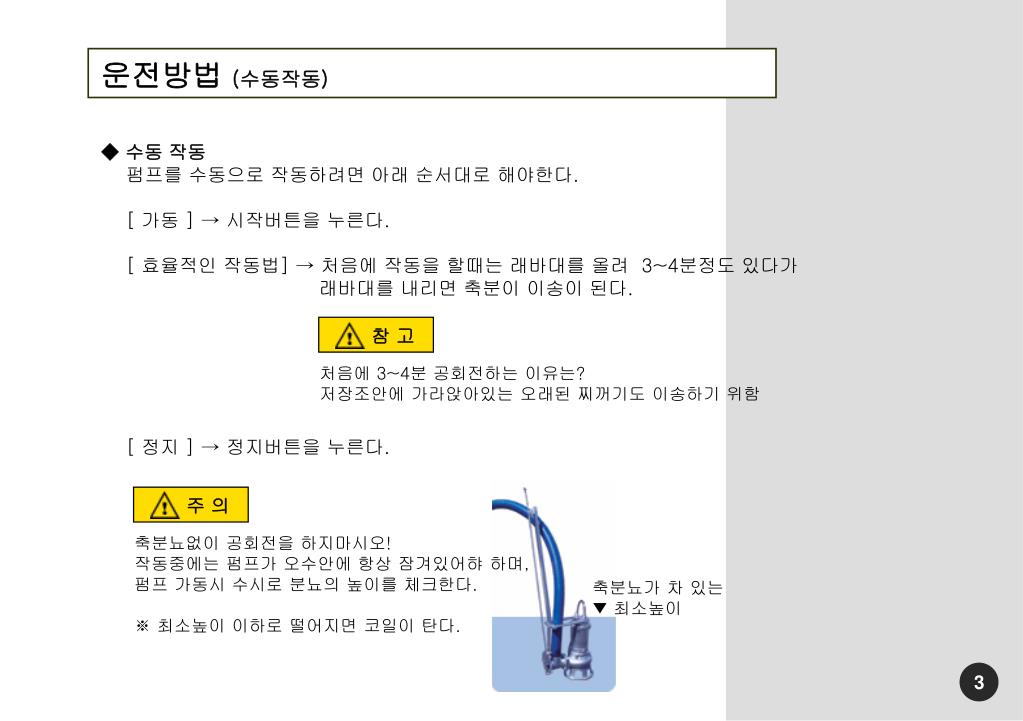

6. 참 고 주 의 축분뇨가 차 있는 ▼ 최소높이 처음에 3~4분 공회전하는 이유는? 저장조안에 가라앉아있는 오래된 찌꺼기도 이송하기 위함 축분뇨없이 공회전을 하지마시오! 작동중에는 펌프가 오수안에 항상 잠겨있어햐 하며, 펌프 가동시 수시로 분뇨의 높이를 체크한다. ※ 최소높이 이하로 떨어지면 코일이 탄다. 운전방법 (수동작동) ◆ 수동 작동 펌프를 수동으로 작동하려면 아래 순서대로 해야한다. [ 가동 ] → 시작버튼을 누른다. [ 효율적인 작동법] → 처음에 작동을 할때는 래바대를 올려 3~4분정도 있다가 래바대를 내리면 축분이 이송이 된다. [ 정지 ] → 정지버튼을 누른다. 3

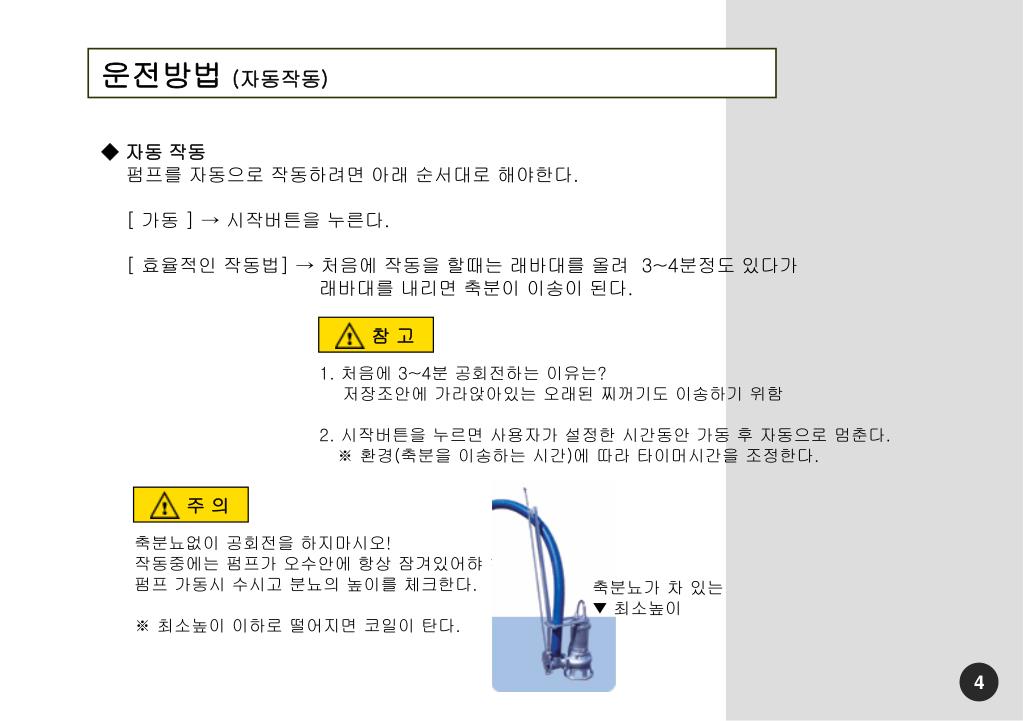

7. 참 고 주 의 축분뇨가 차 있는 ▼ 최소높이 1. 처음에 3~4분 공회전하는 이유는? 저장조안에 가라앉아있는 오래된 찌꺼기도 이송하기 위함 2. 시작버튼을 누르면 사용자가 설정한 시간동안 가동 후 자동으로 멈춘다. ※ 환경(축분을 이송하는 시간)에 따라 타이머시간을 조정한다. 축분뇨없이 공회전을 하지마시오! 작동중에는 펌프가 오수안에 항상 잠겨있어햐 하며, 펌프 가동시 수시고 분뇨의 높이를 체크한다. ※ 최소높이 이하로 떨어지면 코일이 탄다. 운전방법 (자동작동) ◆ 자동 작동 펌프를 자동으로 작동하려면 아래 순서대로 해야한다. [ 가동 ] → 시작버튼을 누른다. [ 효율적인 작동법] → 처음에 작동을 할때는 래바대를 올려 3~4분정도 있다가 래바대를 내리면 축분이 이송이 된다. 4

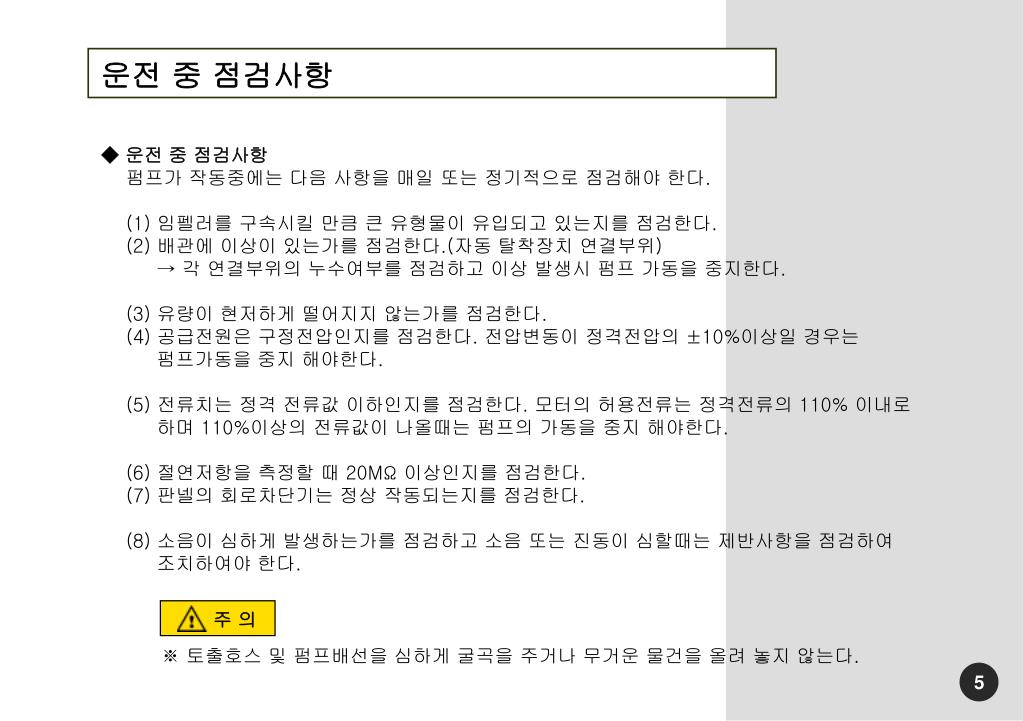

8. 주 의 ※ 토출호스 및 펌프배선을 심하게 굴곡을 주거나 무거운 물건을 올려 놓지 않는다. 운전 중 점검사항 ◆ 운전 중 점검사항 펌프가 작동중에는 다음 사항을 매일 또는 정기적으로 점검해야 한다. (1) 임펠러를 구속시킬 만큼 큰 유형물이 유입되고 있는지를 점검한다. (2) 배관에 이상이 있는가를 점검한다.(자동 탈착장치 연결부위) → 각 연결부위의 누수여부를 점검하고 이상 발생시 펌프 가동을 중지한다. (3) 유량이 현저하게 떨어지지 않는가를 점검한다. (4) 공급전원은 구정전압인지를 점검한다. 전압변동이 정격전압의 ±10%이상일 경우는 펌프가동을 중지 해야한다. (5) 전류치는 정격 전류값 이하인지를 점검한다. 모터의 허용전류는 정격전류의 110% 이내로 하며 110%이상의 전류값이 나올때는 펌프의 가동을 중지 해야한다. (6) 절연저항을 측정할 때 20MΩ 이상인지를 점검한다. (7) 판넬의 회로차단기는 정상 작동되는지를 점검한다. (8) 소음이 심하게 발생하는가를 점검하고 소음 또는 진동이 심할때는 제반사항을 점검하여 조치하여야 한다. 5

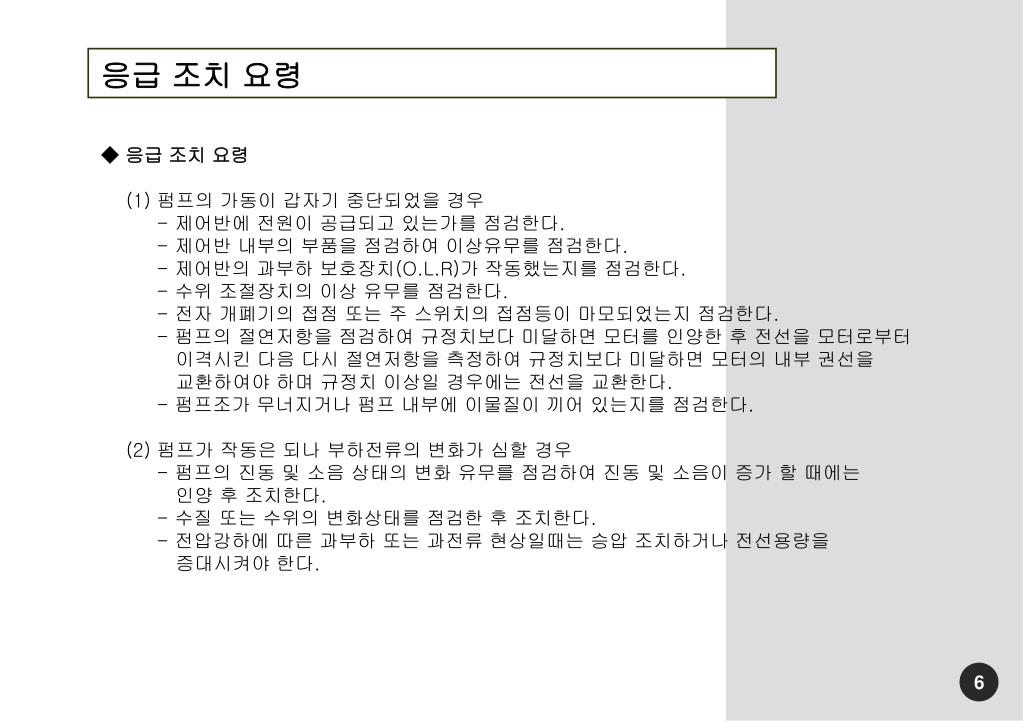

9. 응급 조치 요령 ◆ 응급 조치 요령 (1) 펌프의 가동이 갑자기 중단되었을 경우 - 제어반에 전원이 공급되고 있는가를 점검한다. - 제어반 내부의 부품을 점검하여 이상유무를 점검한다. - 제어반의 과부하 보호장치(O.L.R)가 작동했는지를 점검한다. - 수위 조절장치의 이상 유무를 점검한다. - 전자 개폐기의 접점 또는 주 스위치의 접점등이 마모되었는지 점검한다. - 펌프의 절연저항을 점검하여 규정치보다 미달하면 모터를 인양한 후 전선을 모터로부터 이격시킨 다음 다시 절연저항을 측정하여 규정치보다 미달하면 모터의 내부 권선을 교환하여야 하며 규정치 이상일 경우에는 전선을 교환한다. - 펌프조가 무너지거나 펌프 내부에 이물질이 끼어 있는지를 점검한다. (2) 펌프가 작동은 되나 부하전류의 변화가 심할 경우 - 펌프의 진동 및 소음 상태의 변화 유무를 점검하여 진동 및 소음이 증가 할 때에는 인양 후 조치한다. - 수질 또는 수위의 변화상태를 점검한 후 조치한다. - 전압강하에 따른 과부하 또는 과전류 현상일때는 승압 조치하거나 전선용량을 증대시켜야 한다. 6

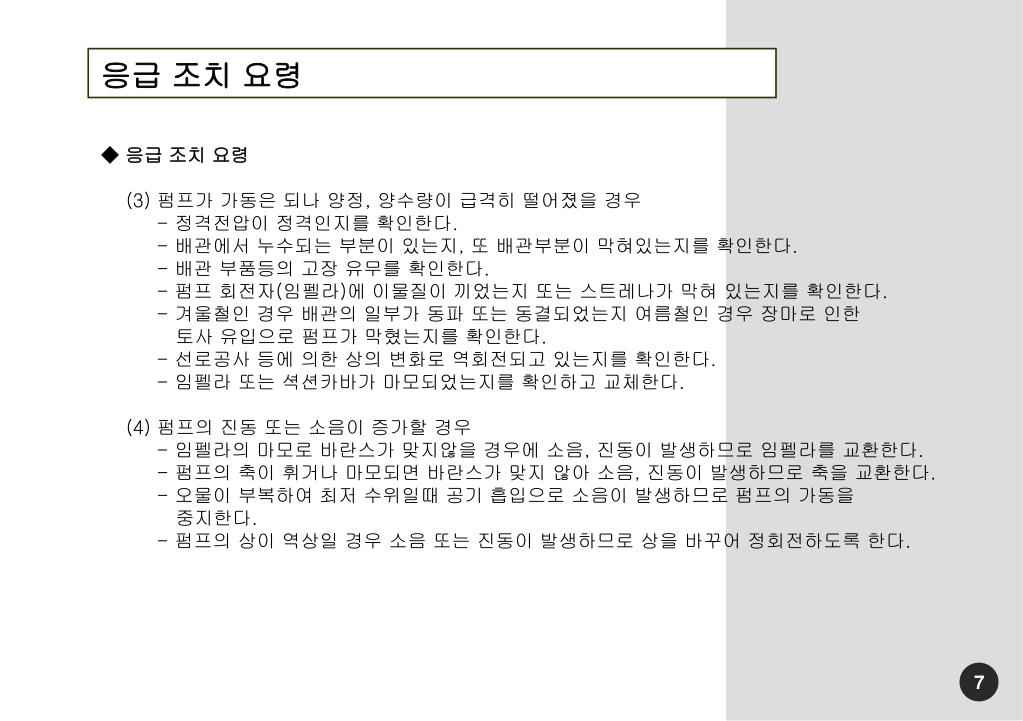

10. 응급 조치 요령 ◆ 응급 조치 요령 (3) 펌프가 가동은 되나 양정, 양수량이 급격히 떨어졌을 경우 - 정격전압이 정격인지를 확인한다. - 배관에서 누수되는 부분이 있는지, 또 배관부분이 막혀있는지를 확인한다. - 배관 부품등의 고장 유무를 확인한다. - 펌프 회전자(임펠라)에 이물질이 끼었는지 또는 스트레나가 막혀 있는지를 확인한다. - 겨울철인 경우 배관의 일부가 동파 또는 동결되었는지 여름철인 경우 장마로 인한 토사 유입으로 펌프가 막혔는지를 확인한다. - 선로공사 등에 의한 상의 변화로 역회전되고 있는지를 확인한다. - 임펠라 또는 셕션카바가 마모되었는지를 확인하고 교체한다. (4) 펌프의 진동 또는 소음이 증가할 경우 - 임펠라의 마모로 바란스가 맞지않을 경우에 소음, 진동이 발생하므로 임펠라를 교환한다. - 펌프의 축이 휘거나 마모되면 바란스가 맞지 않아 소음, 진동이 발생하므로 축을 교환한다. - 오물이 부복하여 최저 수위일때 공기 흡입으로 소음이 발생하므로 펌프의 가동을 중지한다. - 펌프의 상이 역상일 경우 소음 또는 진동이 발생하므로 상을 바꾸어 정회전하도록 한다. 7

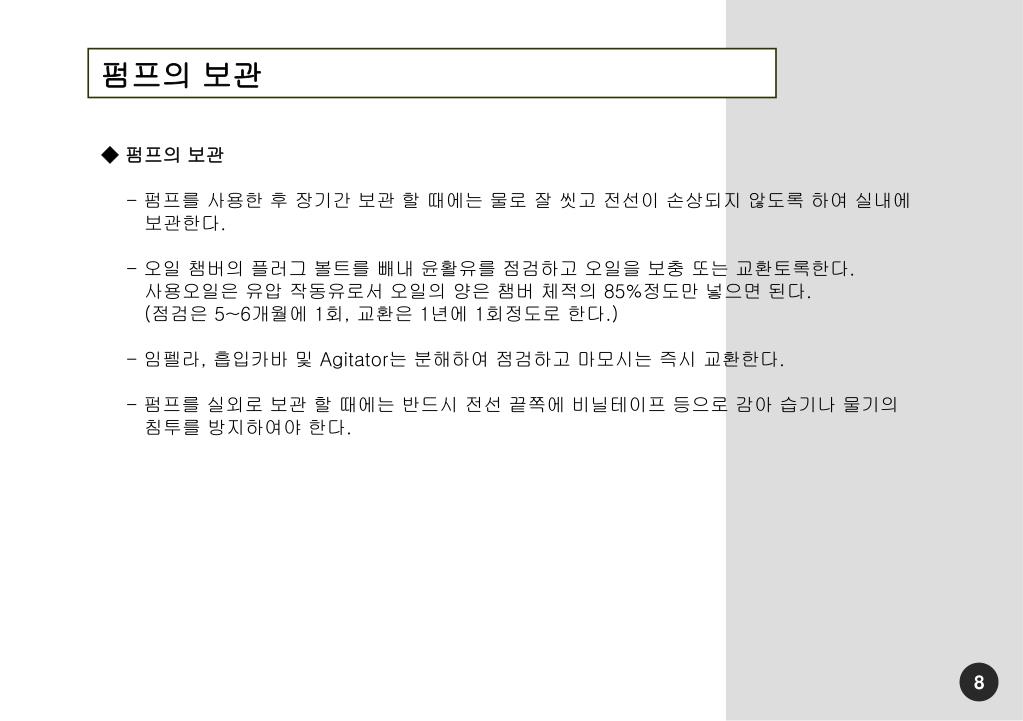

11. 펌프의 보관 ◆ 펌프의 보관 - 펌프를 사용한 후 장기간 보관 할 때에는 물로 잘 씻고 전선이 손상되지 않도록 하여 실내에 보관한다. - 오일 챔버의 플러그 볼트를 빼내 윤활유를 점검하고 오일을 보충 또는 교환토록한다. 사용오일은 유압 작동유로서 오일의 양은 챔버 체적의 85%정도만 넣으면 된다. (점검은 5~6개월에 1회, 교환은 1년에 1회정도로 한다.) - 임펠라, 흡입카바 및 Agitator는 분해하여 점검하고 마모시는 즉시 교환한다. - 펌프를 실외로 보관 할 때에는 반드시 전선 끝쪽에 비닐테이프 등으로 감아 습기나 물기의 침투를 방지하여야 한다. 8

12. 고장신고 전에 이런 점을 확인하세요. ◆ 제품에 이상이 생겼을 경우에는 지성에 의뢰하시기 전에 아래사항을 꼭 확인해 주세요. 9

13. 보증수리 및 지역별 서비스망 안내 ◆ 서비스에 대하여 ♡ 고객의 권리 ♡ → 고객께서는 제품 사용 중에 고장 발생시 구입일로부터 1년 동안 무상서비스를 받으실 수 있는 <소중한 권리>가 있습니다. → 단, 고객 과실 및 천재지변에 의해 고장이 발생한 경우는 무상서비스 기간 내라도 유상 처리됨을 알려드립니다. ♡ 유상서비스(고객의 비용부담)에 대한 책임 ♡ → 서비스 신청 시 다음과 같은 경우는 무상서비스 기간 내라도 유상처리 됩니다. ① 돌, 철근, 나무, 긴 끈 등의 기계 작동 시 무리를 주어 고장이 발생하였을 경우 ② 충격으로 인하여 제품 파손 및 기능상의 고장이 발생하였을 경우 ③ 고객이 제품을 임의로 분해하여 부속품이 분실 및 파손되었을 경우 ④ 지성 서비스 센터의 수리기사가 아닌 사람이 제품을 수리 또는 개조하여 고장이 발생하였을 경우 ⑤ 천재지변(낙뢰, 화재, 풍수해, 가스, 염해, 지진 등)에 의해 고장이 발생하였을 경우 ⑥ 지성 제품 사용설명서 내에 “주의사항”을 지키지 않아 고장이 발생하였을 경우 (“안전을 위한 주의사항”을 잘 지키면 제품을 오래 사용할 수 있습니다.”) ⑦ 기타 고객 과실에 의하여 제품 고장이 발생하였을 경우 10
