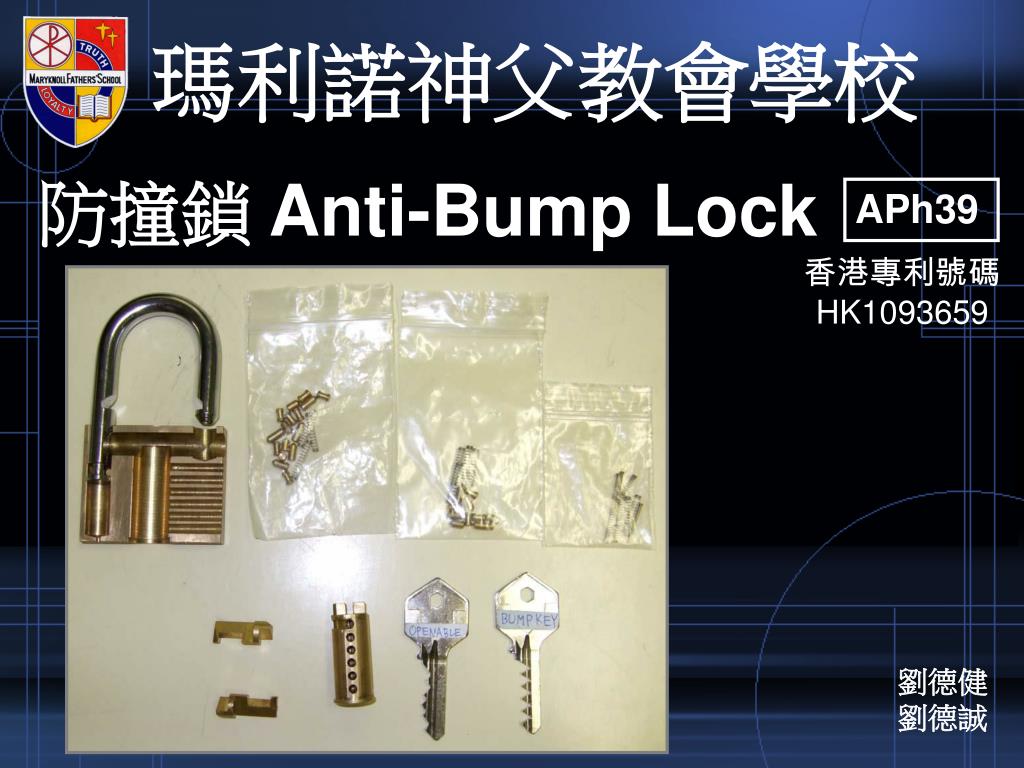

  1. 瑪利諾神父教會學校 防撞鎖 Anti-Bump Lock APh39 香港專利號碼 HK1093659 劉德健 劉德誠

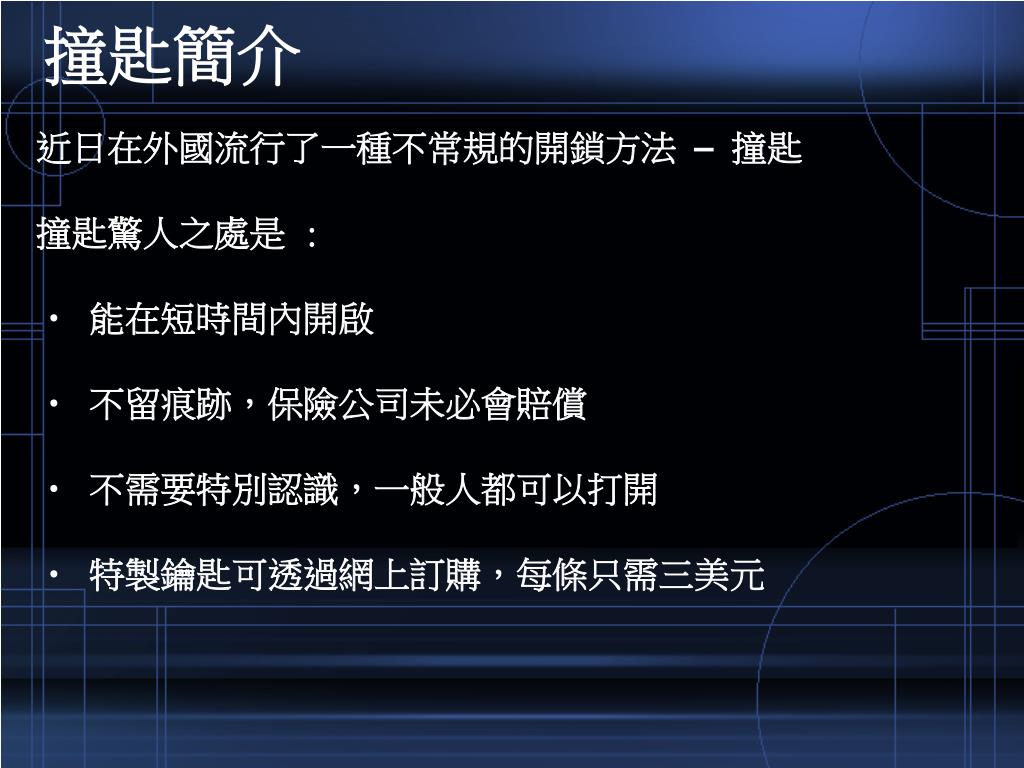

  2. 撞匙簡介 • 近日在外國流行了一種不常規的開鎖方法 –撞匙 • 撞匙驚人之處是 : • 能在短時間內開啟 • 不留痕跡，保險公司未必會賠償 • 不需要特別認識，一般人都可以打開 • 特製鑰匙可透過網上訂購，每條只需三美元

  3. 撞匙影片 從影片可見到撞匙的所需要的時間不多以及它的危險性。

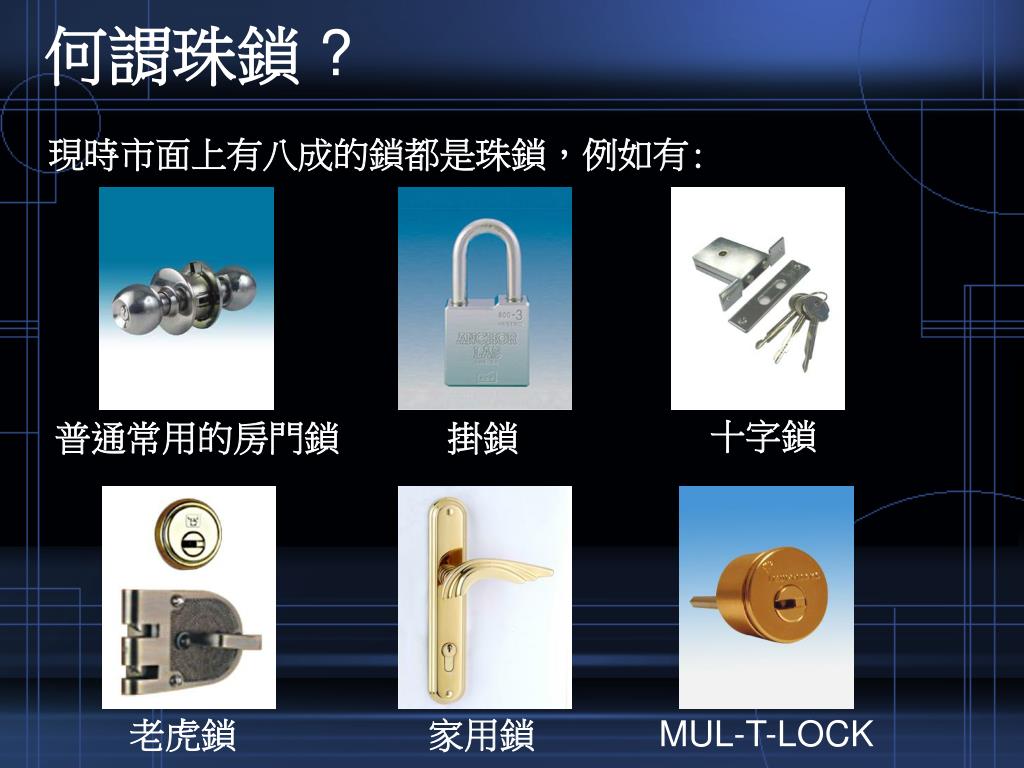

  4. 何謂珠鎖? 現時市面上有八成的鎖都是珠鎖，例如有: 十字鎖 普通常用的房門鎖 掛鎖 老虎鎖 家用鎖 MUL-T-LOCK

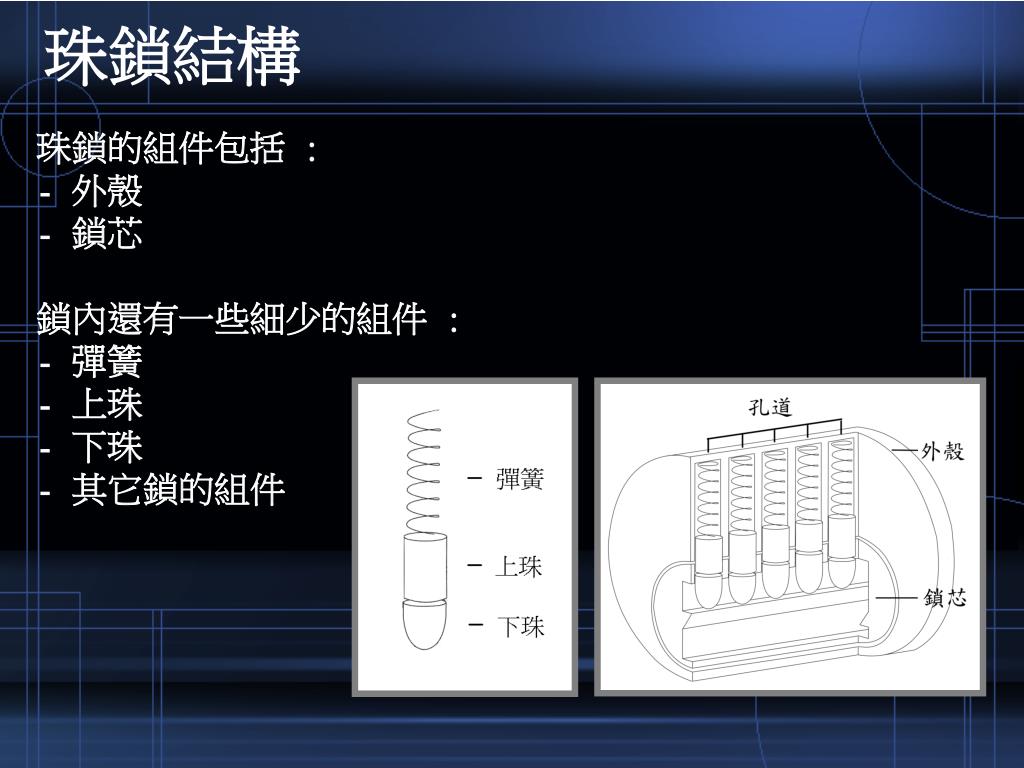

  5. 珠鎖結構 珠鎖的組件包括 :- 外殼- 鎖芯鎖內還有一些細少的組件 :- 彈簧- 上珠- 下珠- 其它鎖的組件

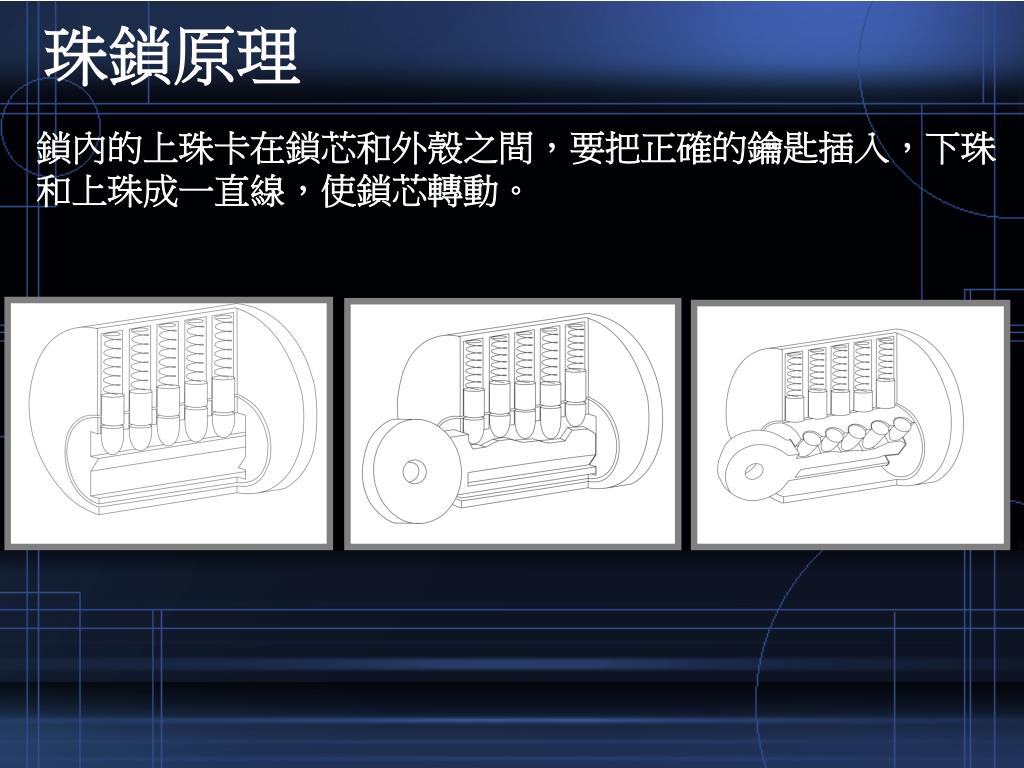

  6. 珠鎖原理 鎖內的上珠卡在鎖芯和外殼之間，要把正確的鑰匙插入，下珠和上珠成一直線，使鎖芯轉動。

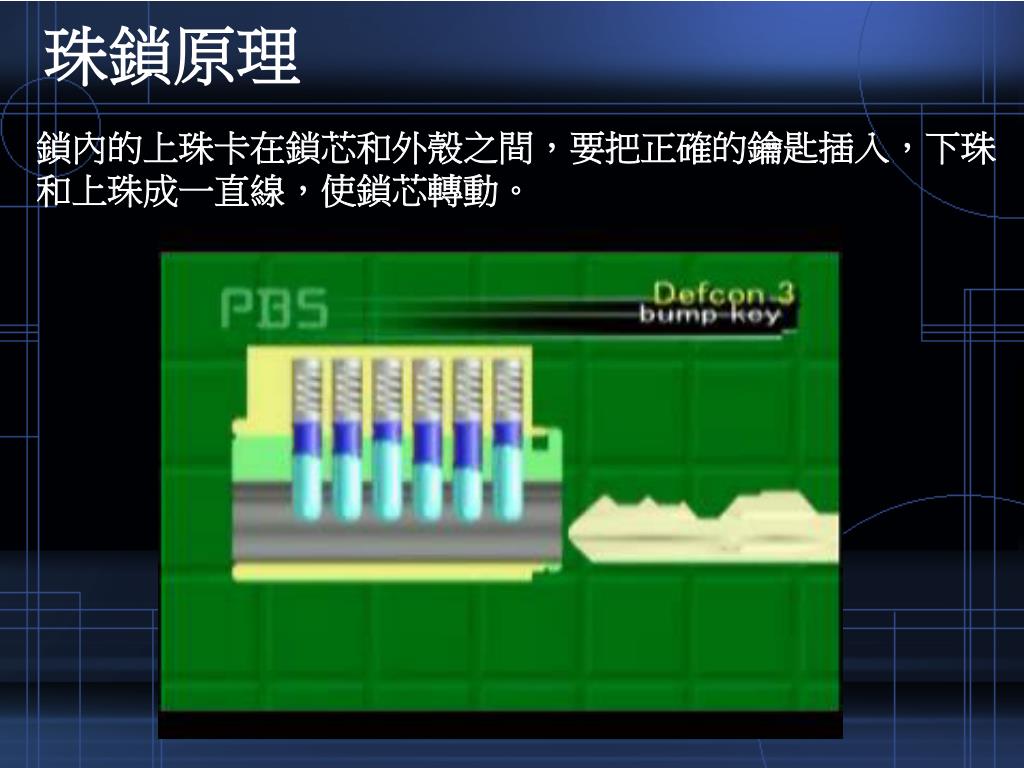

  7. 珠鎖原理 鎖內的上珠卡在鎖芯和外殼之間，要把正確的鑰匙插入，下珠和上珠成一直線，使鎖芯轉動。

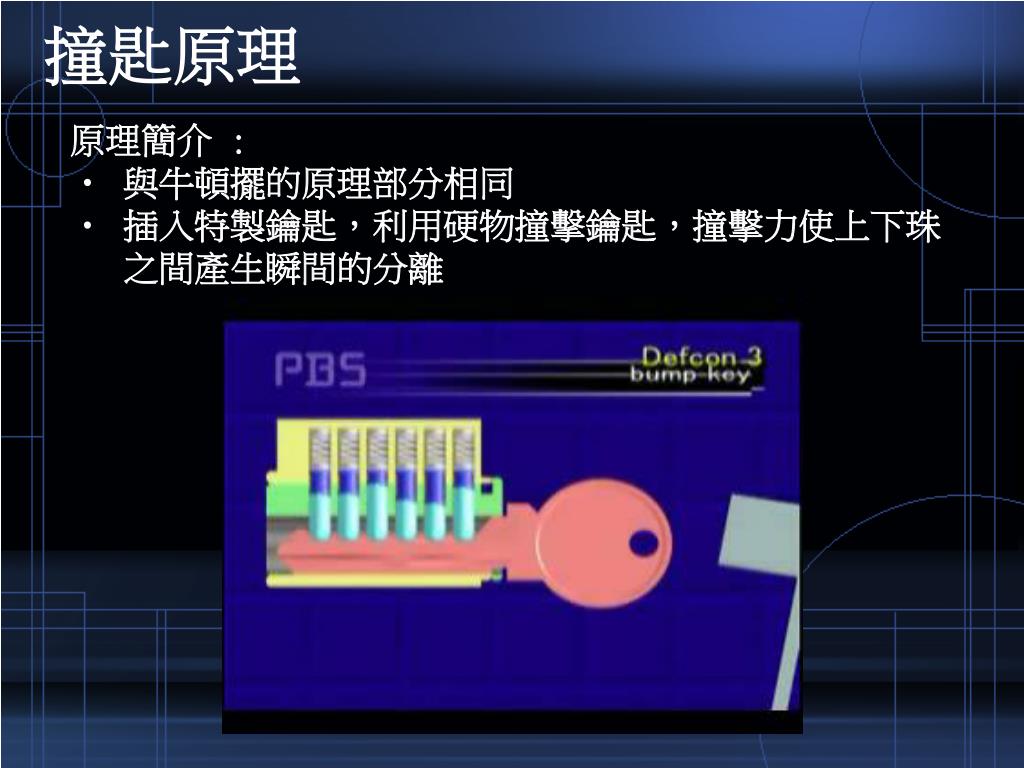

  8. 撞匙原理 • 原理簡介 : • 與牛頓擺的原理部分相同 • 插入特製鑰匙，利用硬物撞擊鑰匙，撞擊力使上下珠 之間產生瞬間的分離

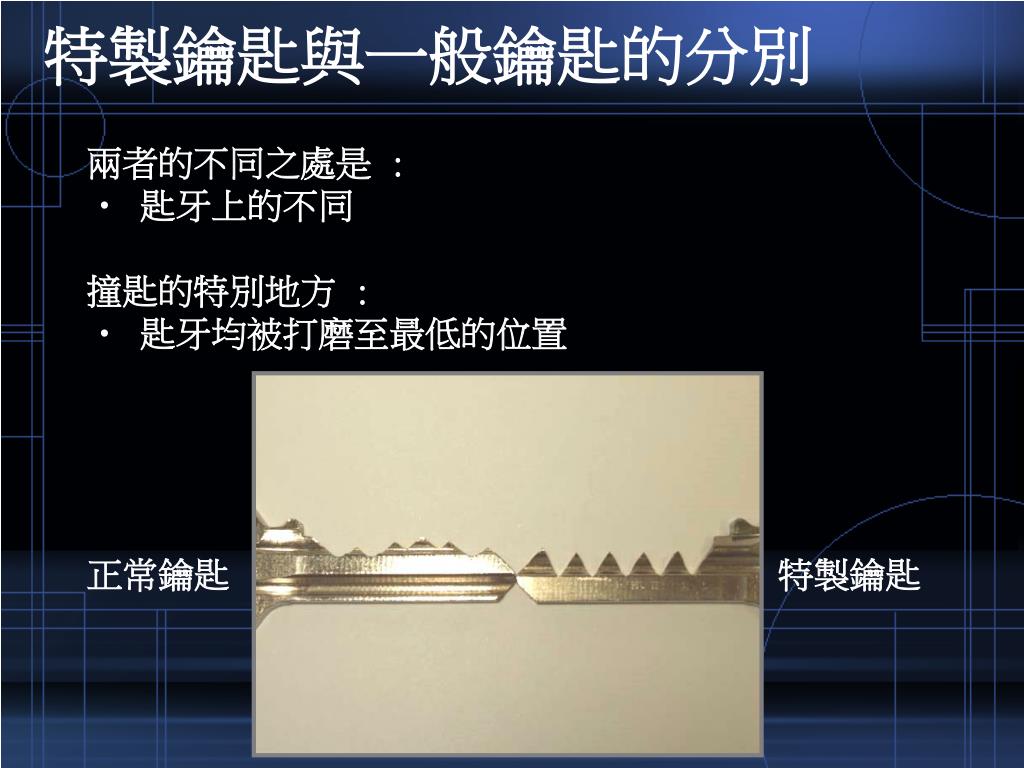

  9. 特製鑰匙與一般鑰匙的分別 • 兩者的不同之處是 : • 匙牙上的不同撞匙的特別地方 : • 匙牙均被打磨至最低的位置 正常鑰匙 特製鑰匙

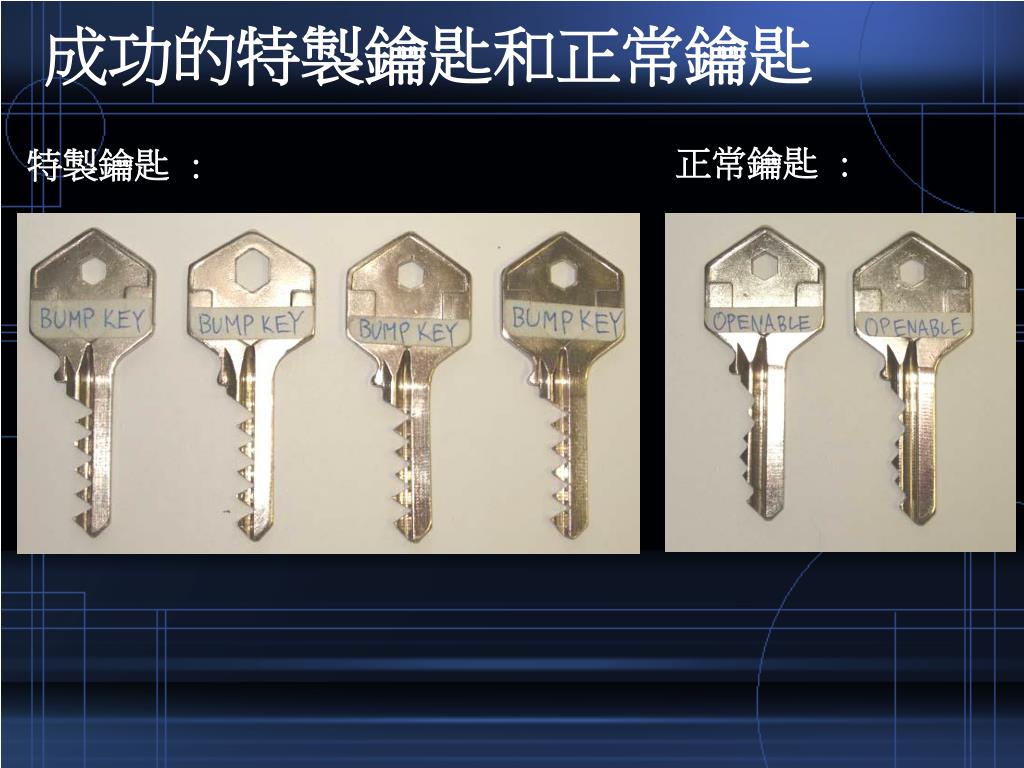

  10. 成功的特製鑰匙和正常鑰匙 正常鑰匙 : 特製鑰匙 :

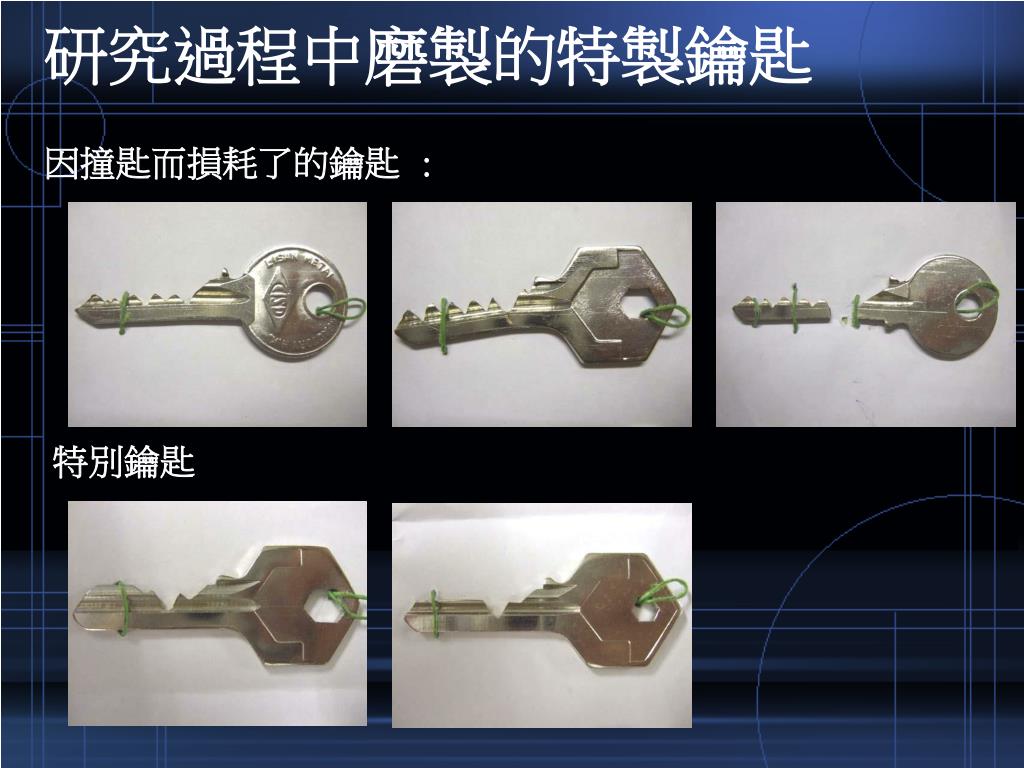

  11. 研究過程中磨製的特製鑰匙 因撞匙而損耗了的鑰匙 : 特別鑰匙

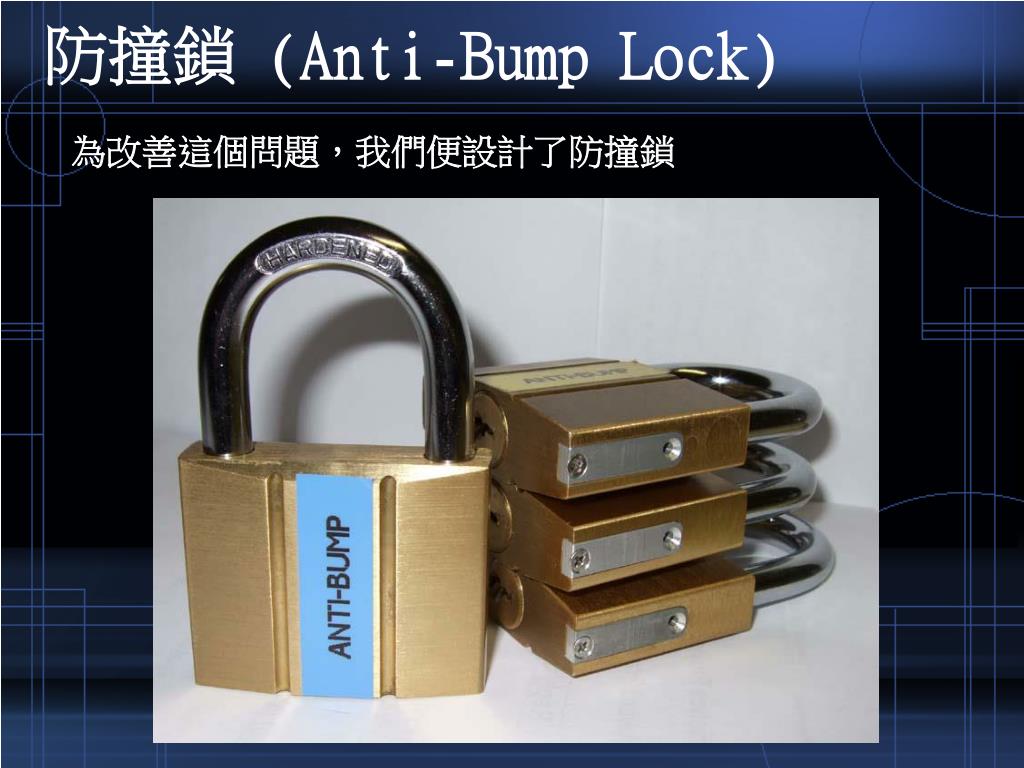

  12. 防撞鎖 (Anti-Bump Lock) 為改善這個問題，我們便設計了防撞鎖

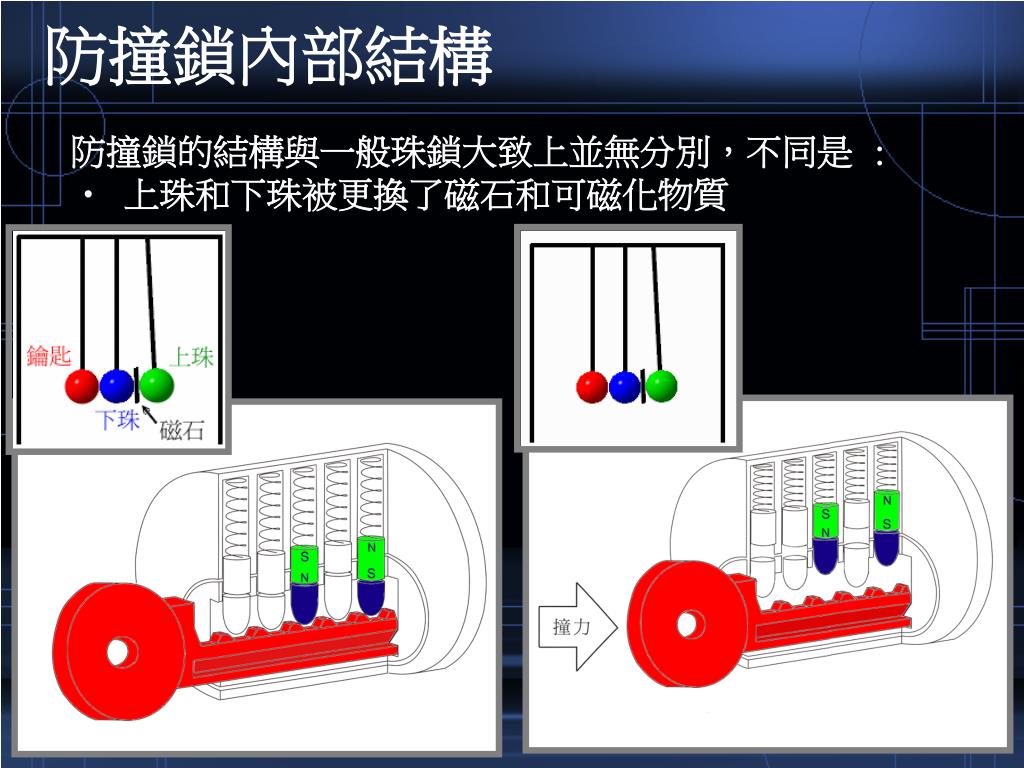

  13. 防撞鎖內部結構 • 防撞鎖的結構與一般珠鎖大致上並無分別，不同是 : • 上珠和下珠被更換了磁石和可磁化物質

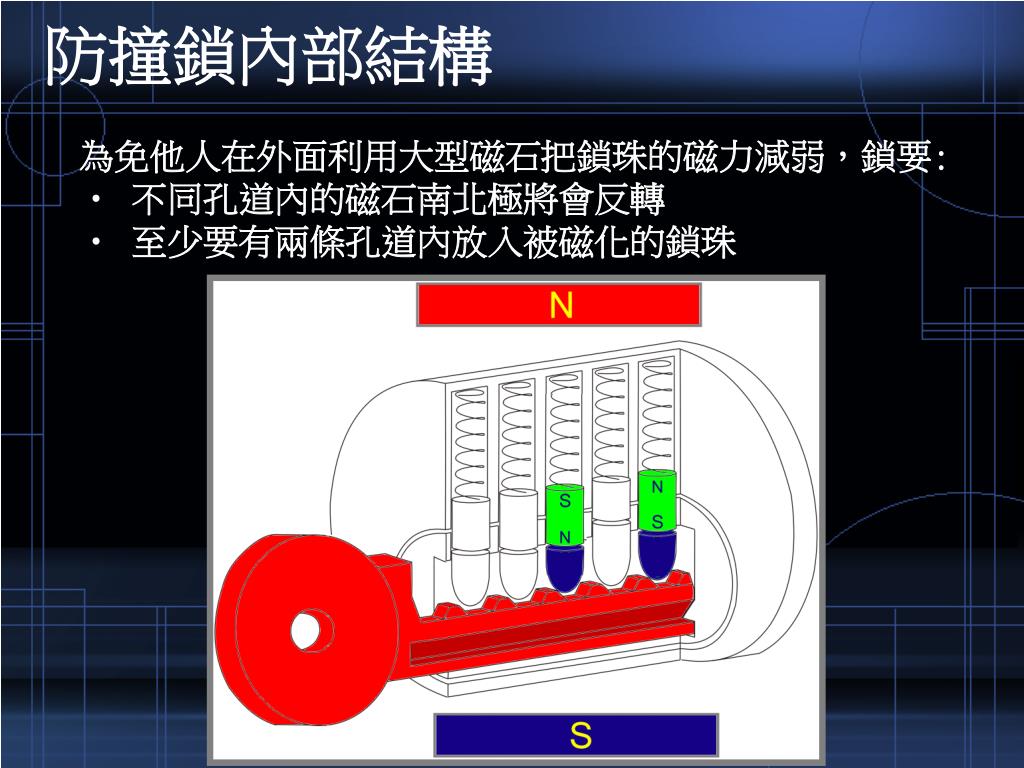

  14. 防撞鎖內部結構 • 為免他人在外面利用大型磁石把鎖珠的磁力減弱，鎖要: • 不同孔道內的磁石南北極將會反轉 • 至少要有兩條孔道內放入被磁化的鎖珠

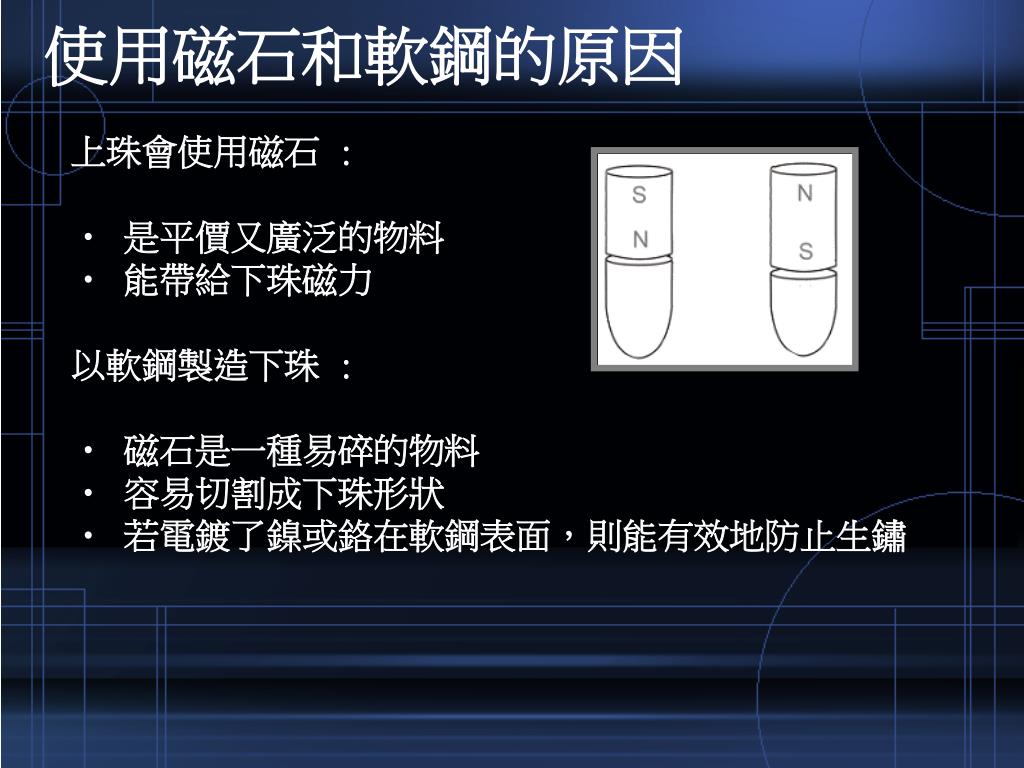

  15. 使用磁石和軟鋼的原因 • 上珠會使用磁石 : • 是平價又廣泛的物料 • 能帶給下珠磁力 • 以軟鋼製造下珠 : • 磁石是一種易碎的物料 • 容易切割成下珠形狀 • 若電鍍了鎳或鉻在軟鋼表面，則能有效地防止生鏽

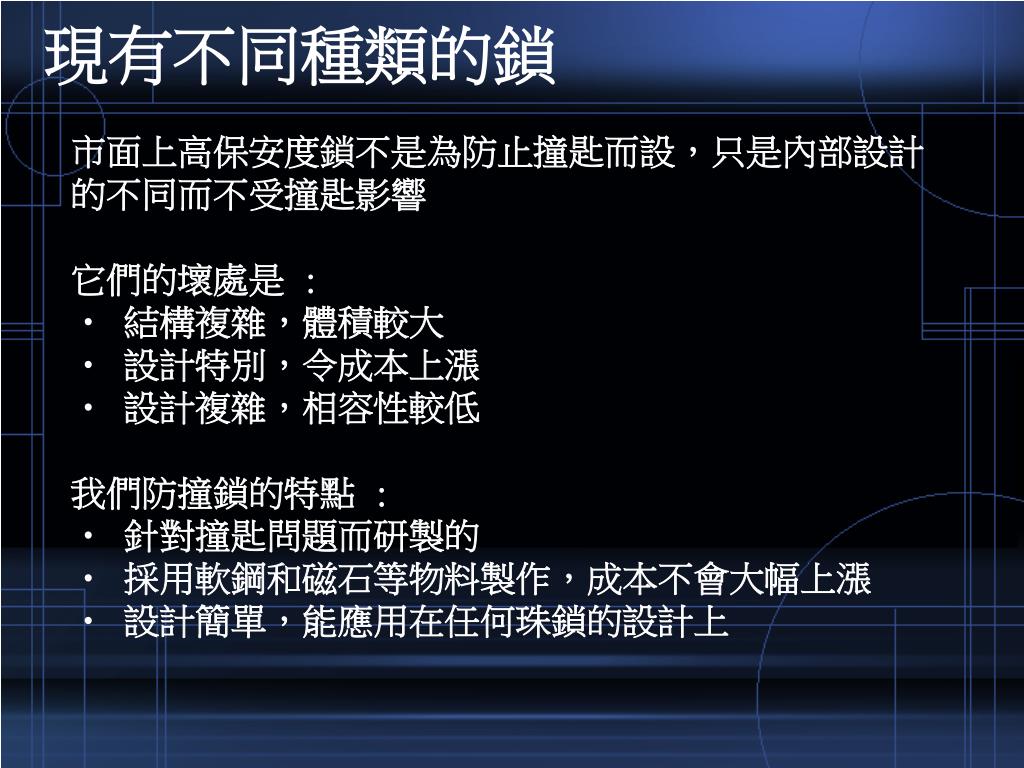

  16. 現有不同種類的鎖 • 市面上高保安度鎖不是為防止撞匙而設，只是內部設計的不同而不受撞匙影響它們的壞處是 : • 結構複雜，體積較大 • 設計特別，令成本上漲 • 設計複雜，相容性較低 • 我們防撞鎖的特點 : • 針對撞匙問題而研製的 • 採用軟鋼和磁石等物料製作，成本不會大幅上漲 • 設計簡單，能應用在任何珠鎖的設計上

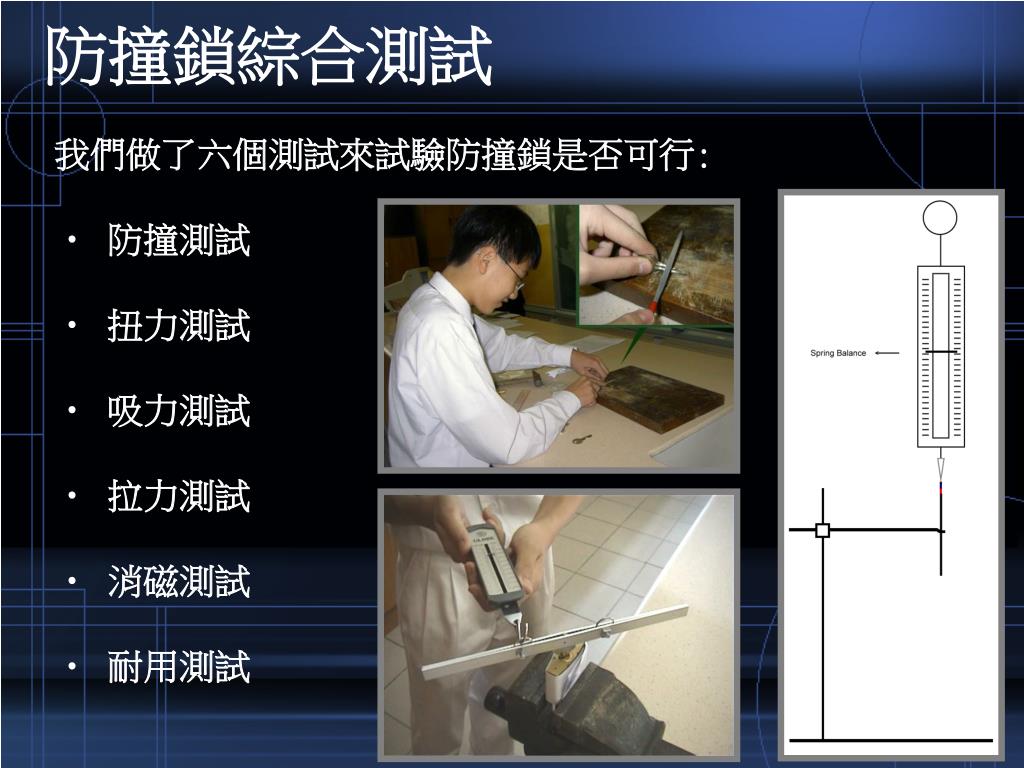

  17. 防撞鎖綜合測試 • 我們做了六個測試來試驗防撞鎖是否可行: • 防撞測試 • 扭力測試 • 吸力測試 • 拉力測試 • 消磁測試 • 耐用測試

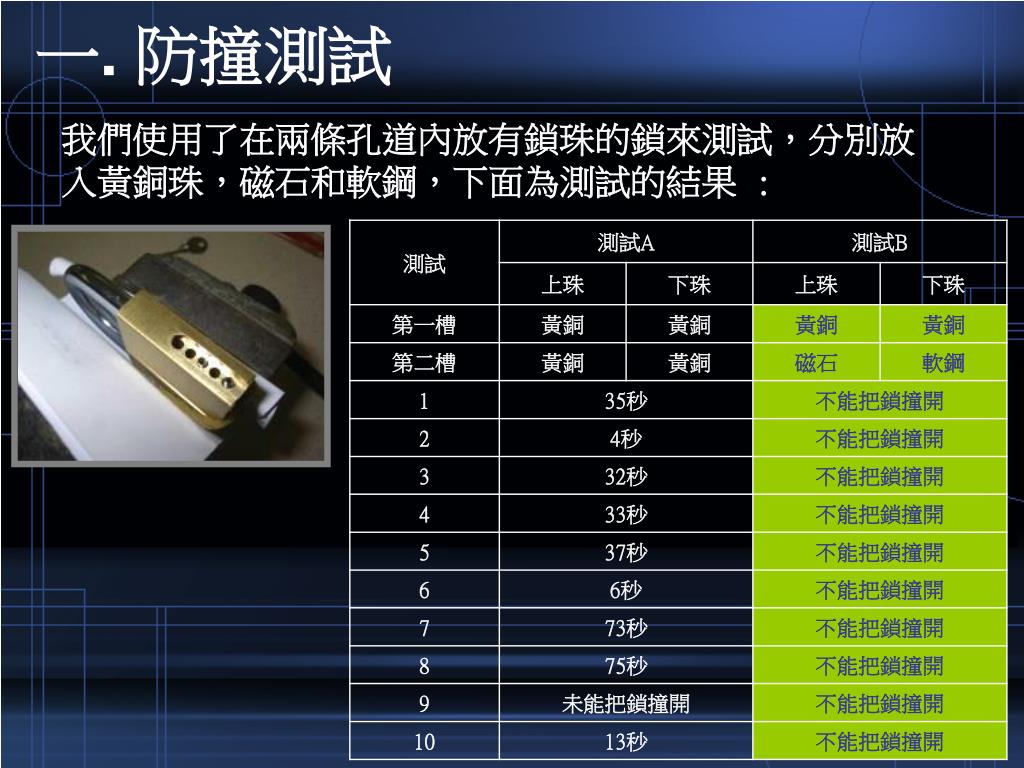

  18. 一. 防撞測試 我們使用了在兩條孔道內放有鎖珠的鎖來測試，分別放入黃銅珠，磁石和軟鋼，下面為測試的結果 :

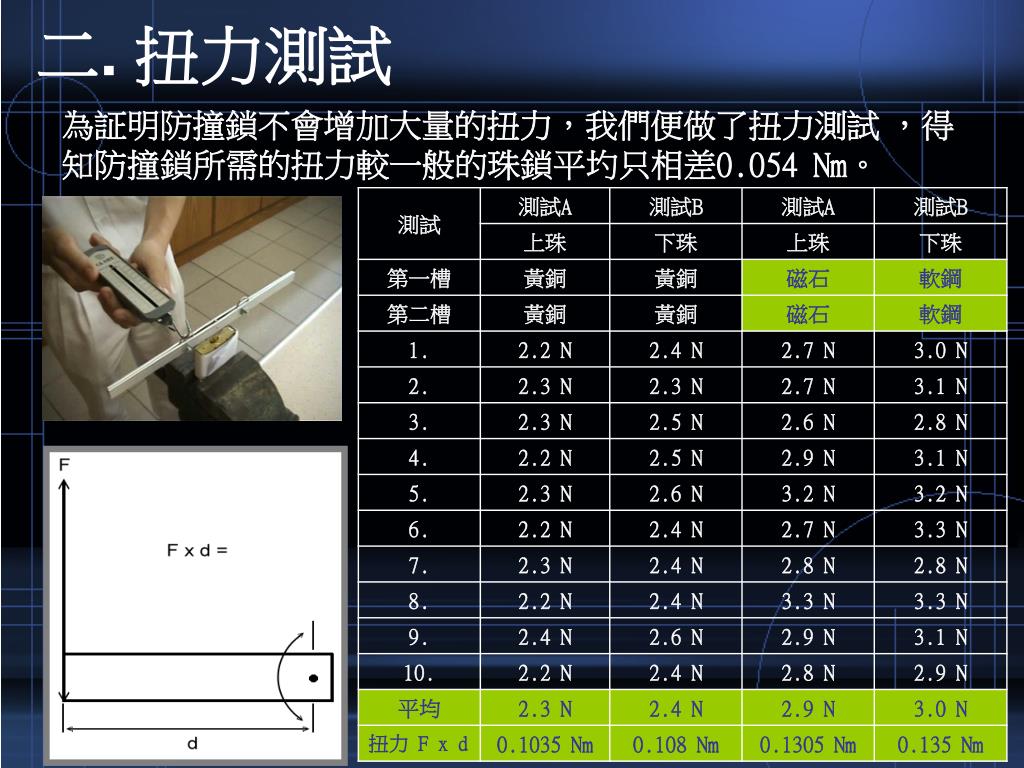

  19. 二. 扭力測試 為証明防撞鎖不會增加大量的扭力，我們便做了扭力測試 ，得知防撞鎖所需的扭力較一般的珠鎖平圴只相差0.054 Nm。

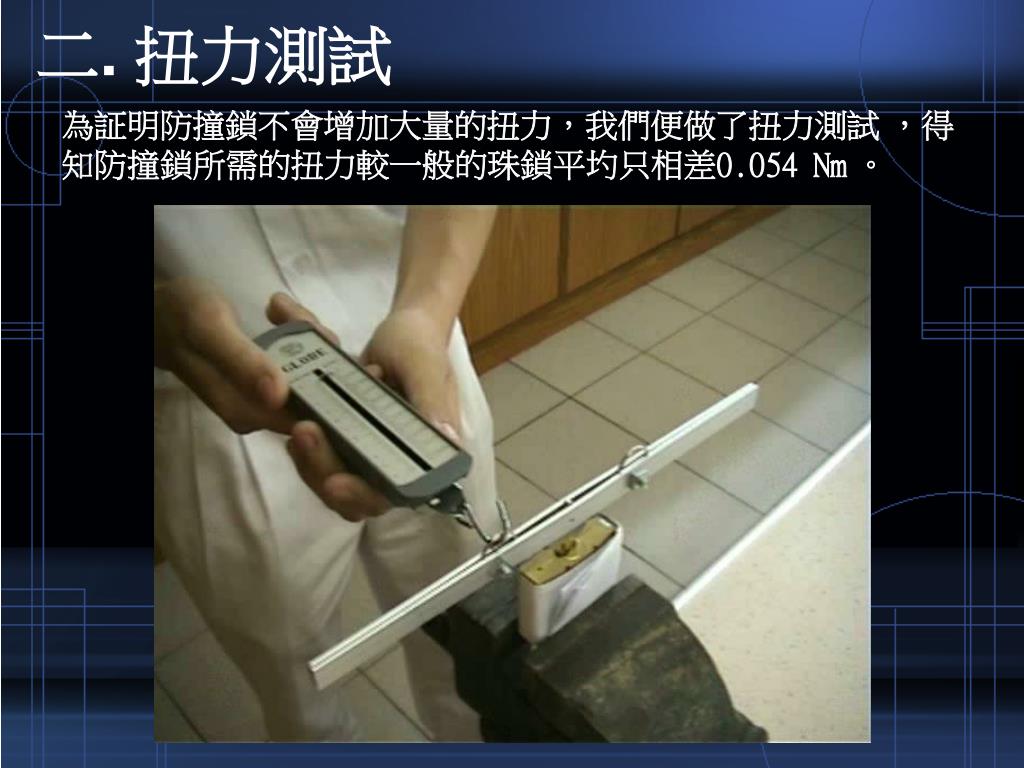

  20. 二. 扭力測試 為証明防撞鎖不會增加大量的扭力，我們便做了扭力測試 ，得知防撞鎖所需的扭力較一般的珠鎖平圴只相差0.054 Nm。

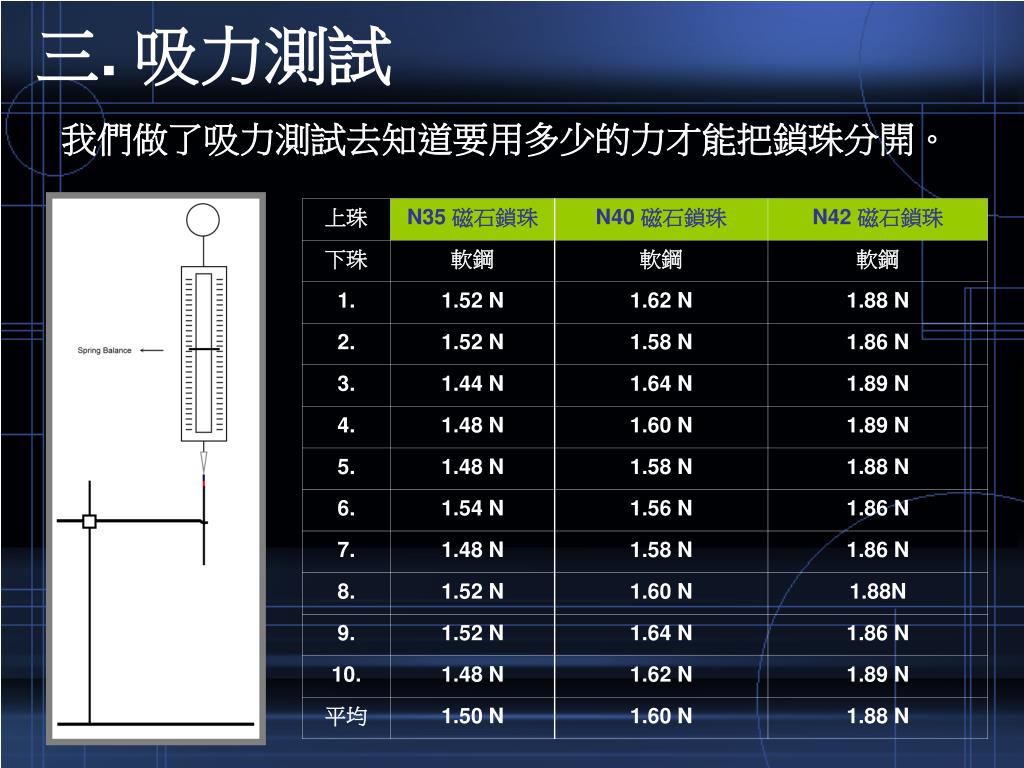

  21. 三. 吸力測試 我們做了吸力測試去知道要用多少的力才能把鎖珠分開。

  22. 三. 吸力測試 我們做了吸力測試去知道要用多少的力才能把鎖珠分開。

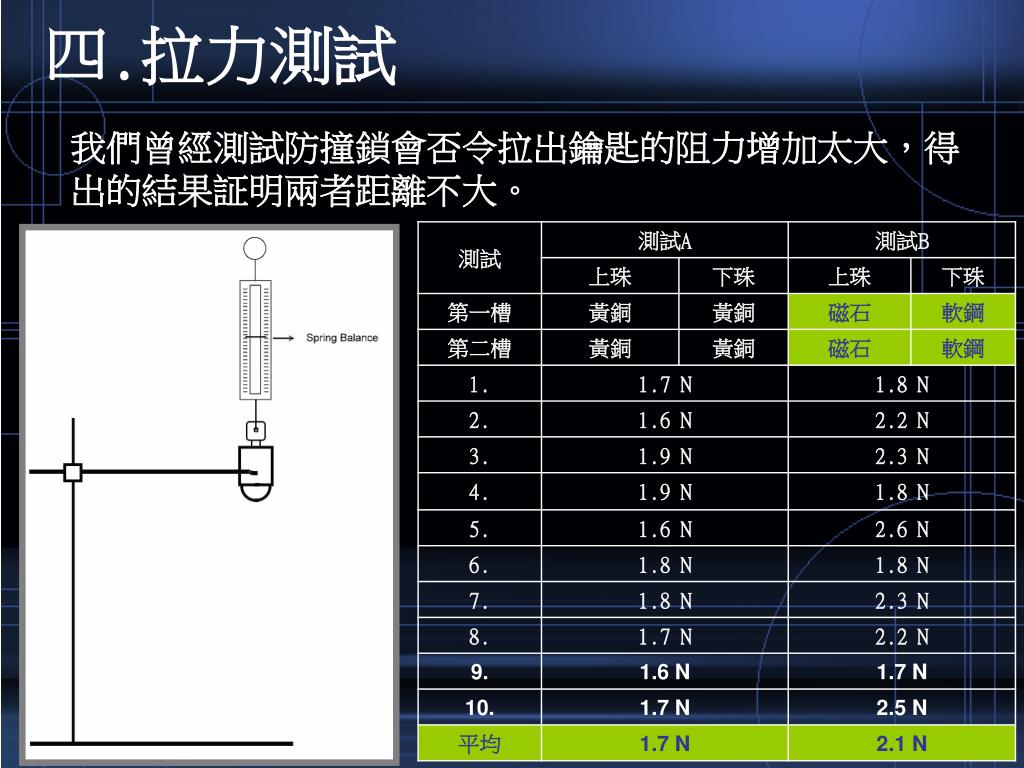

  23. 四.拉力測試 我們曾經測試防撞鎖會否令拉出鑰匙的阻力增加太大，得出的結果証明兩者距離不大。

  24. 四.拉力測試 我們曾經測試防撞鎖會否令拉出鑰匙的阻力增加太大，得出的結果証明兩者距離不大。

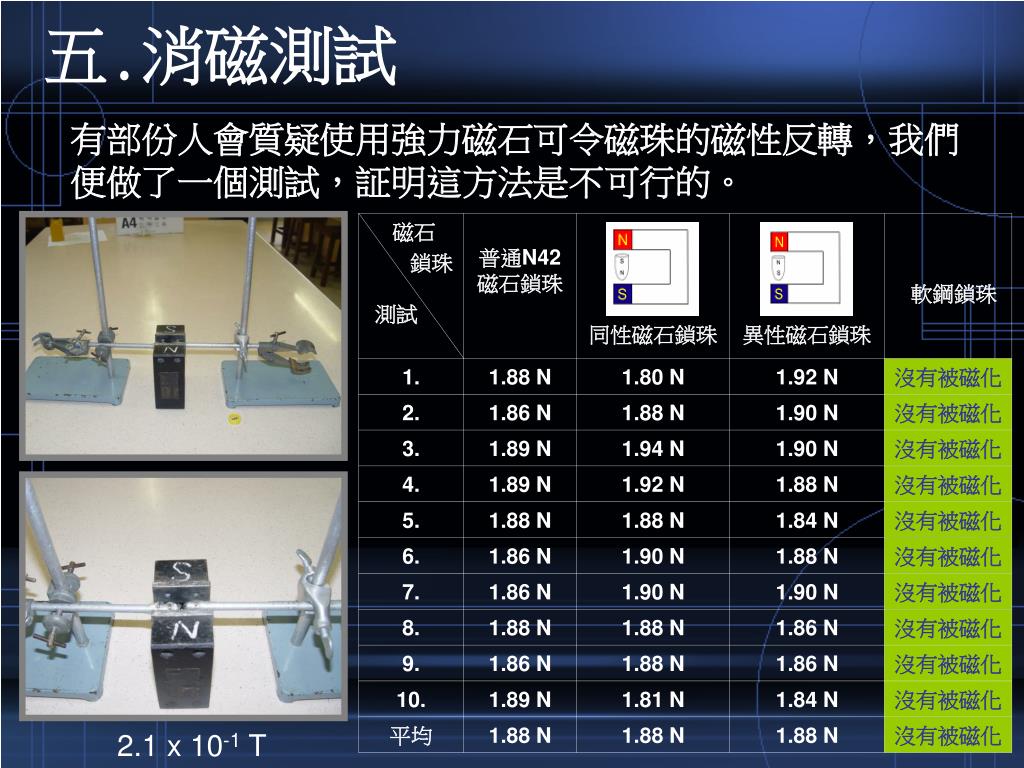

  25. 五.消磁測試 有部份人會質疑使用強力磁石可令磁珠的磁性反轉，我們便做了一個測試，証明這方法是不可行的。 2.1 x 10-1 T

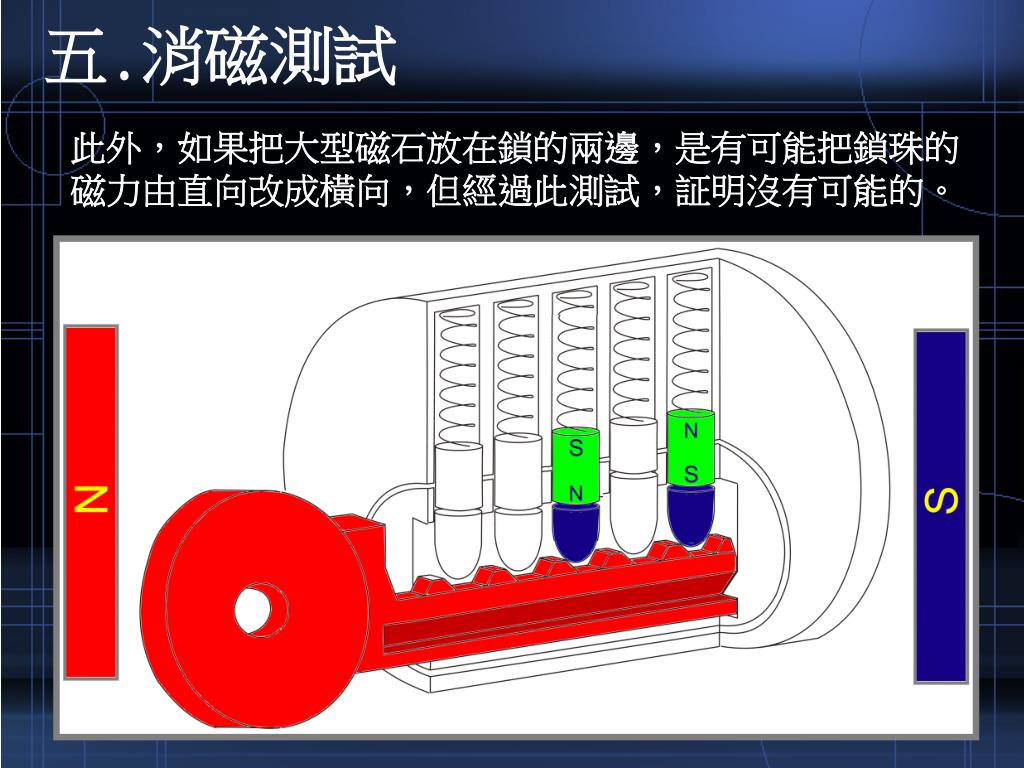

  26. 五.消磁測試 此外，如果把大型磁石放在鎖的兩邊，是有可能把鎖珠的磁力由直向改成橫向，但經過此測試，証明沒有可能的。

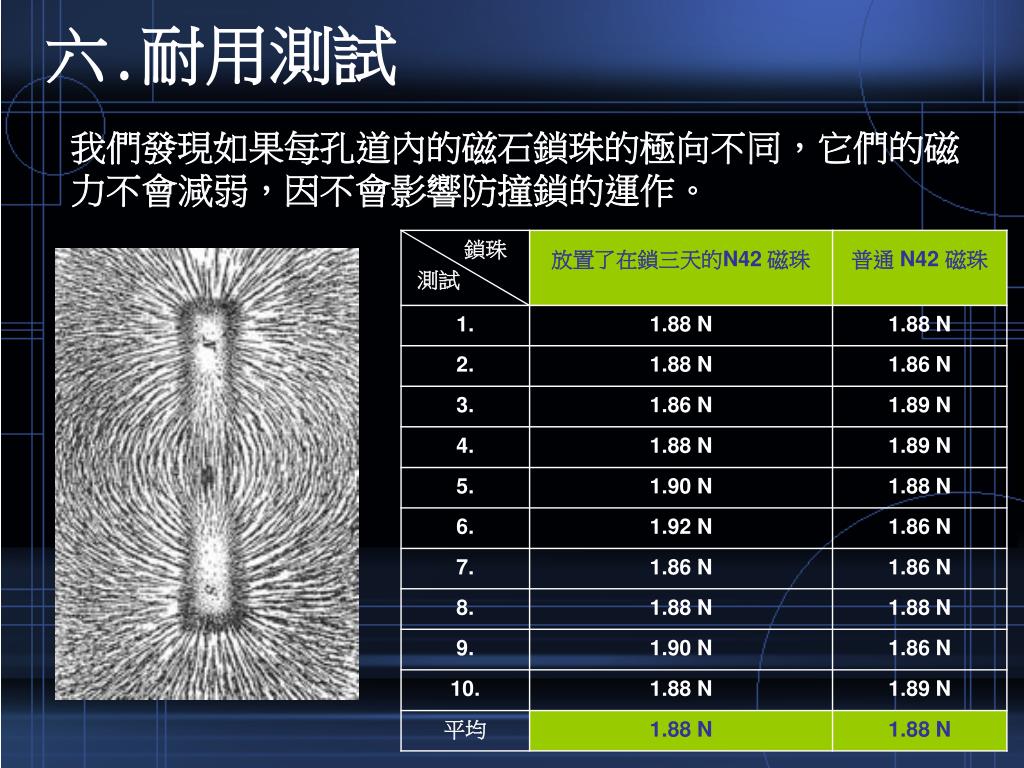

  27. 六.耐用測試 我們發現如果每孔道內的磁石鎖珠的極向不同，它們的磁力不會減弱，因不會影響防撞鎖的運作。

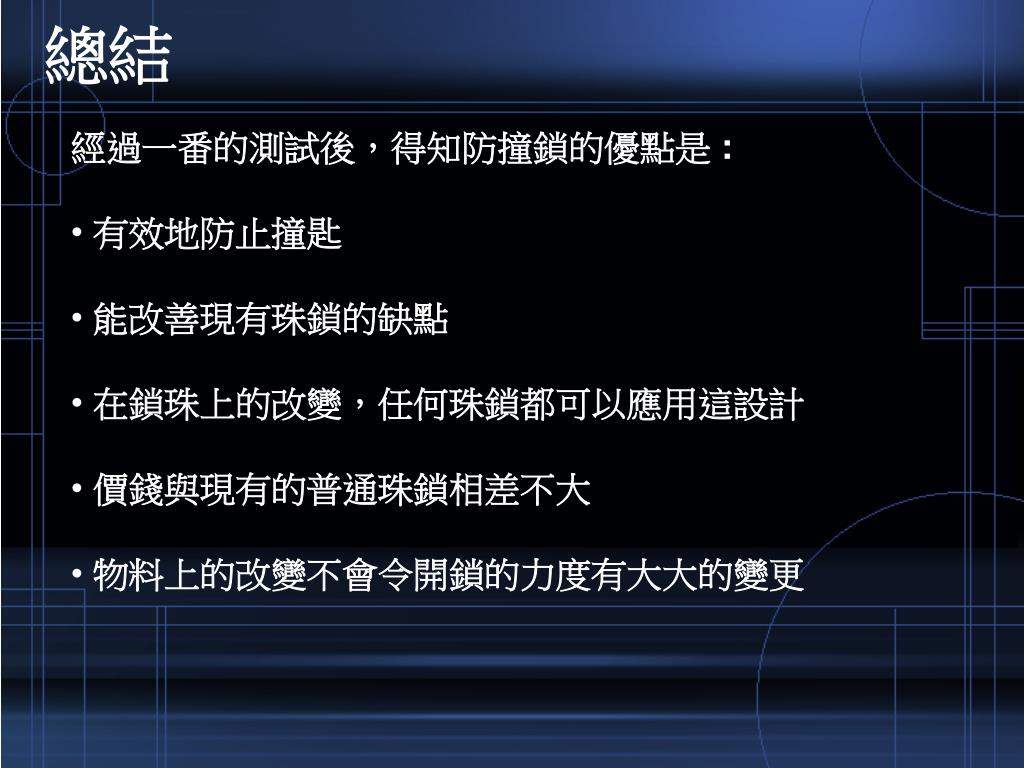

  28. 總結 • 經過一番的測試後，得知防撞鎖的優點是 : • 有效地防止撞匙 • 能改善現有珠鎖的缺點 • 在鎖珠上的改變，任何珠鎖都可以應用這設計 • 價錢與現有的普通珠鎖相差不大 • 物料上的改變不會令開鎖的力度有大大的變更

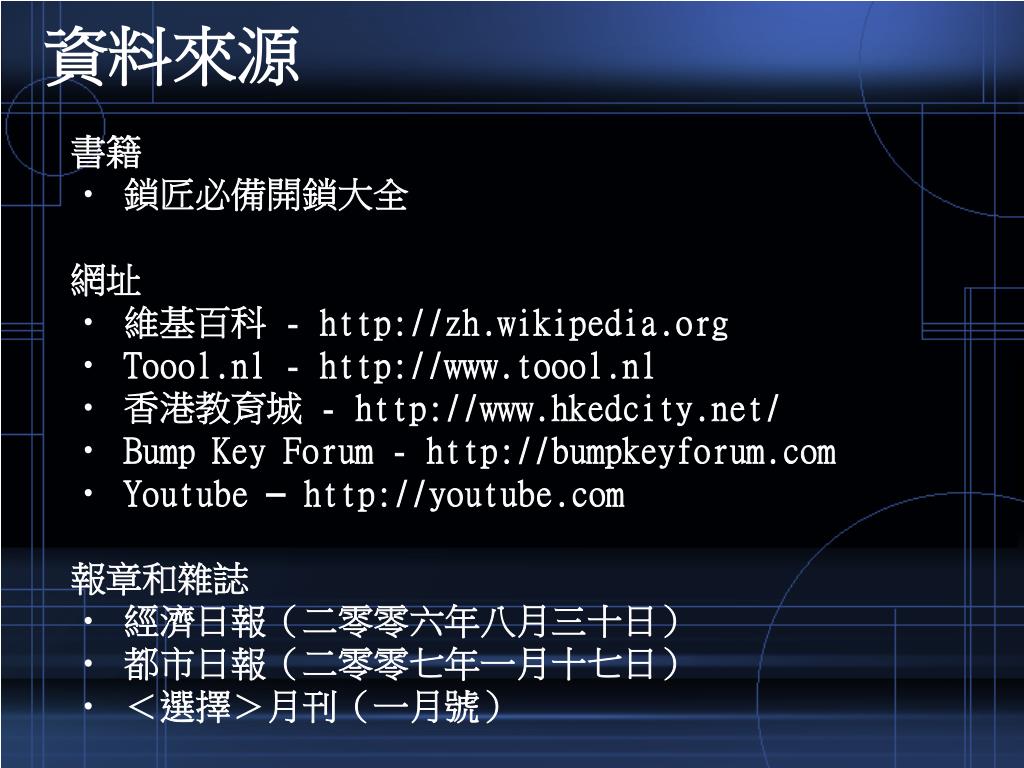

  29. 資料來源 • 書籍 • 鎖匠必備開鎖大全 • 網址 • 維基百科 - http://zh.wikipedia.org • Toool.nl - http://www.toool.nl • 香港教育城 - http://www.hkedcity.net/ • Bump Key Forum - http://bumpkeyforum.com • Youtube – http://youtube.com • 報章和雜誌 • 經濟日報（二零零六年八月三十日） • 都市日報（二零零七年一月十七日） • ＜選擇＞月刊（一月號）

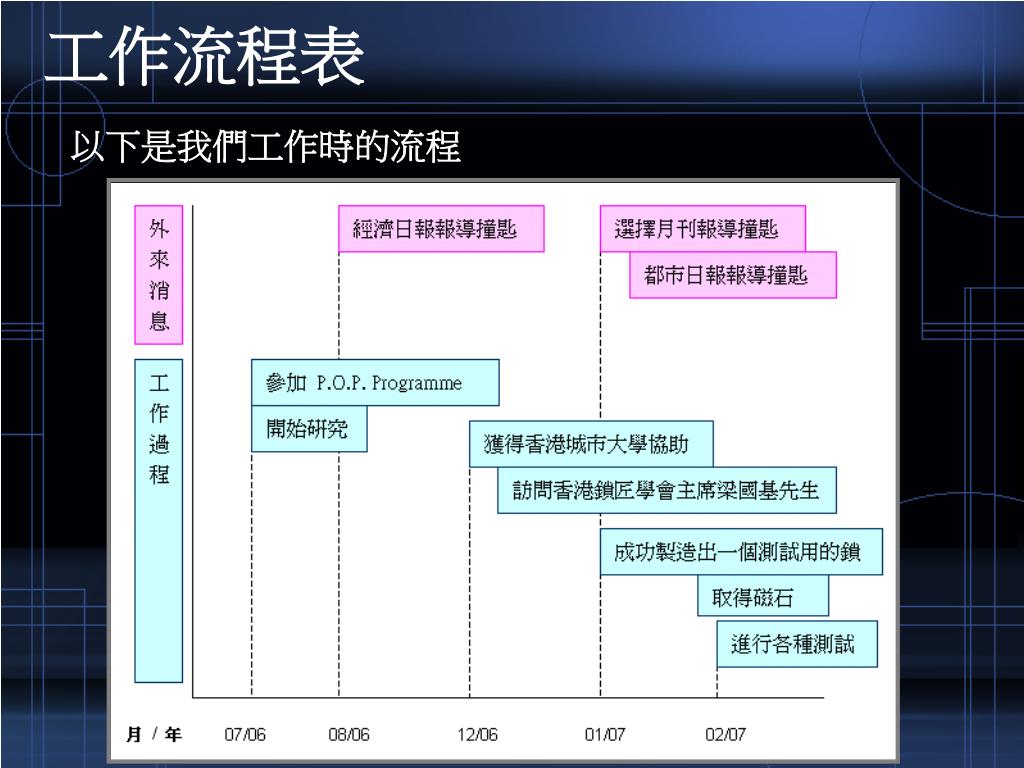

  30. 工作流程表 以下是我們工作時的流程

  31. 鳴謝 • 香港城市大學 • P.O.P. Programme • 鄭利明博士 呂永健先生 • MEEM Laboratory • 楊偉恆博士 • 李仲麟博士 • 歐思賢先生 • 鄭思偉先生 • 陳達華先生 • 香港鎖匠學會有限公司 梁國基先生 • 天龍實業(香港)有限公司 • 瑪利諾神父教會學校 • 梁海天校長 • 周啟賢副校長 • 陳榮凱老師 • 陳維忠先生

  32. 多謝

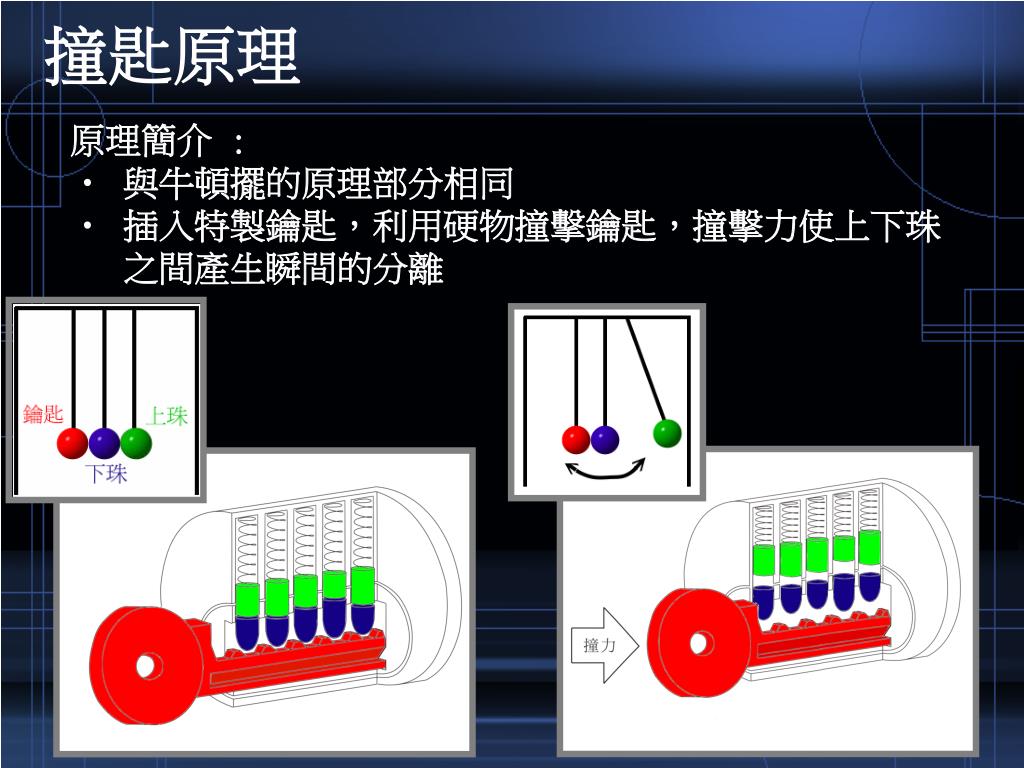

  33. 撞匙原理 • 原理簡介 : • 與牛頓擺的原理部分相同 • 插入特製鑰匙，利用硬物撞擊鑰匙，撞擊力使上下珠 之間產生瞬間的分離
