Me56a dise o de elementos de m quinas

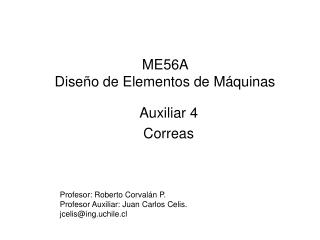

ME56A Diseño de Elementos de Máquinas

Auxiliar 4

Correas

Profesor: Roberto Corvalán P.

Profesor Auxiliar: Juan Carlos Celis.

jcelis@ing.uchile.cl


Elementos el sticos o flexibles
Elementos Elásticos o Flexibles

  • Transmisión de Potencia sobre distancias comparativamente largas (v/s engranes).

  • Reducen significativamente el costo de la maquina diseñada.

  • Absorción de cargas de impacto.

  • Amortiguamiento y aislamiento de los efectos de las vibraciones.

  • Ejemplos:

    • Bandas (Plana; Redonda; V; de Sincronización).

    • Cables.

    • Cadenas.

    • Ejes Flexibles.


Banda plana
Banda Plana

  • Consisten en un núcleo elástico fuerte rodeado por un elástomero.

  • Silenciosa.

  • Mayor absorción de vibración torsional que las bandas en V.

  • ~98% de eficiencia a altas rpm.

  • Emplean poleas abombadas (coronadas)

  • Pueden transmitir grandes cantidades de potencia a lo largo de grandes distancias entre centros.

  • Se comercializan en rollos, luego se cortan a la medida y se unen usando juegos especiales proporcionados por el fabricante.

  • Geometrías:

    • Banda Abierta

    • Banda Cruzada (deben estar separadas para evitar el rozamiento)

  • Transmisiones:

    • Inversora

    • No Inversora


Banda plana1
Banda Plana

Banda Abierta no inversora

Banda Cruzada inversora

Banda Abierta inversora


Banda plana2
Banda Plana

Transmisión de banda con ¼ de vuelta

Transmisiones de banda de velocidad variable

Transmisión intercambiable


Transmisiones con banda plana o redonda geometr a
Transmisiones con Banda Plana o Redonda (geometría)

Banda Abierta

Banda Cruzada

L= largo de la banda



An lisis de fuerzas
Análisis de Fuerzas Fuerzas)

dS = fuerza centripeta

DCL de un elemento infinitesimal de una banda en contacto con una polea

ΣF = 0

Condiciones de Borde

F(θ=0)=F2

F(θ=φ)=F1

9.8 [m/s^2] = 32.2 [ft/s^2]

w : [lbf] 1 [lbf] = 4.44 [N]


Me56a dise o de elementos de m quinas

F Fuerzas)a


An lisis de fuerzas1
Análisis de Fuerzas Fuerzas)

Relaciones útiles


An lisis de fuerzas2
Análisis de Fuerzas Fuerzas)

Potencia Transmitida de HP

Potencia de diseño : Compensa las desviaciones de la carga desde el valor nominal

Hd = HnomKsnd

Hnom = Potencia Nominal

Ks = Factor de servicio

Nd = Factor de seguridad

d` = holgura

Para bandas de poliamida y uretano Cv=1

L = distancia entre centros [ft]

w = peso por pie de la banda [lbf/ft]

Fi = Tensión inicial [lbf]


Me56a dise o de elementos de m quinas

Factor de Servicio Fuerzas)

Factor de velocidad para bandas de cuero


Banda en v
Banda en V Fuerzas)

  • Se fabrican con tela y cuerda, a menudo con rayón o nylon e impregnada con caucho.

  • Utiliza polea acanalada.

  • Se fabrican con medidas estandares

    • Tamaños en pulgadas son designados con letras.

    • Tamaños metricos se designan con números.

  • 70% – 96% de eficiencia.

  • La distancia entre centros máxima es 3 veces la suma de los diámetros.

  • La distancia entre centros mínima es el diámetro de la polea mayor.


Transmisiones con banda en v geometr a
Transmisiones con Banda en V (geometría) Fuerzas)

Lp = Longitud de paso

Conversión para obtener Lp a partir de la circunferencia interior


Transmisiones con banda en v an lisis de fuerzas
Transmisiones con Banda en V Fuerzas)(Análisis de Fuerzas)


An lisis de fuerzas3
Análisis de Fuerzas Fuerzas)

Relaciones útiles

Htab= Potencia permitida por banda, tabla 17-12
