2.4 建筑剖面图

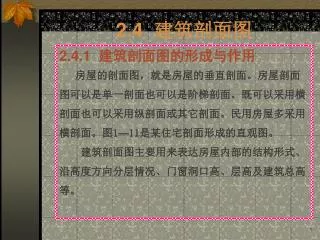

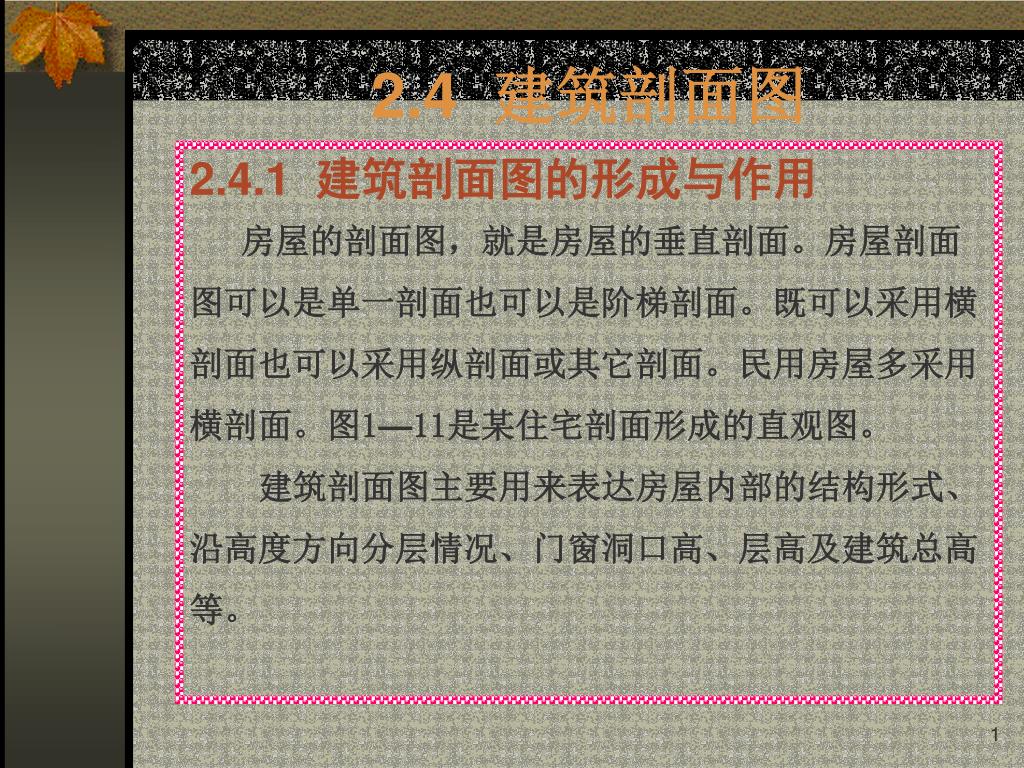

1. 2.4 建筑剖面图 2.4.1 建筑剖面图的形成与作用 房屋的剖面图，就是房屋的垂直剖面。房屋剖面 图可以是单一剖面也可以是阶梯剖面。既可以采用横 剖面也可以采用纵剖面或其它剖面。民用房屋多采用 横剖面。图1—11是某住宅剖面形成的直观图。 建筑剖面图主要用来表达房屋内部的结构形式、 沿高度方向分层情况、门窗洞口高、层高及建筑总高 等。

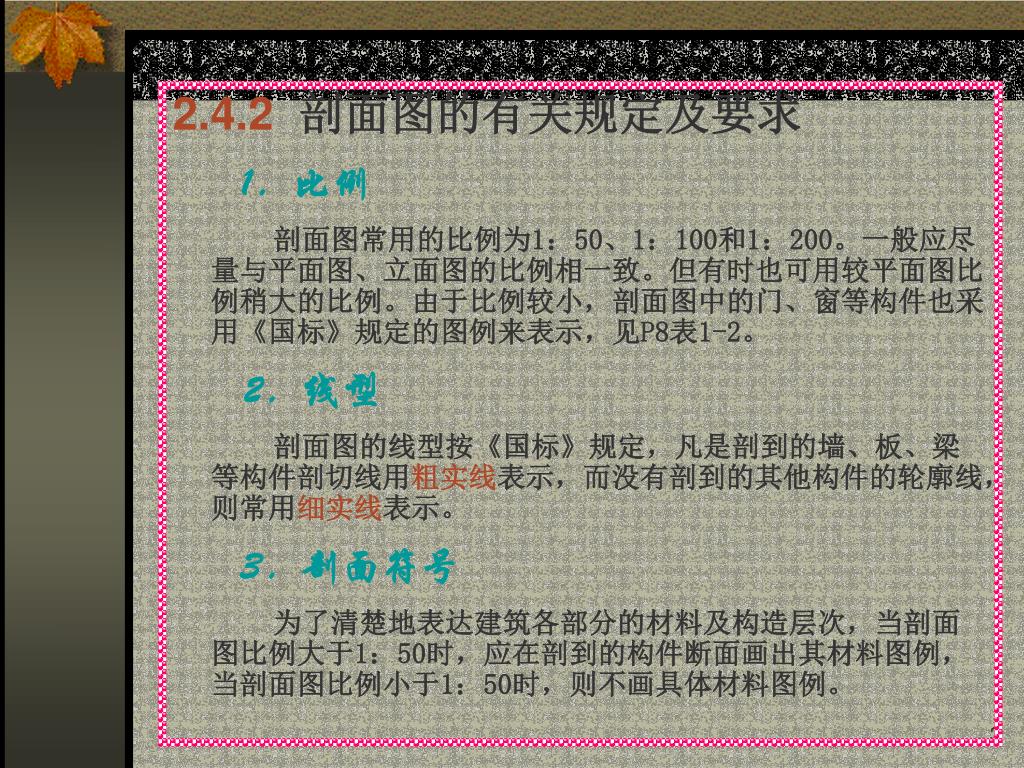

3. 2.4.2 剖面图的有关规定及要求 1．比例 剖面图常用的比例为1：50、1：100和1：200。一般应尽量与平面图、立面图的比例相一致。但有时也可用较平面图比例稍大的比例。由于比例较小，剖面图中的门、窗等构件也采用《国标》规定的图例来表示，见P8表1-2。 2．线型 剖面图的线型按《国标》规定，凡是剖到的墙、板、梁等构件剖切线用粗实线表示，而没有剖到的其他构件的轮廓线，则常用细实线表示。 3．剖面符号 为了清楚地表达建筑各部分的材料及构造层次，当剖面图比例大于1：50时，应在剖到的构件断面画出其材料图例，当剖面图比例小于1：50时，则不画具体材料图例。

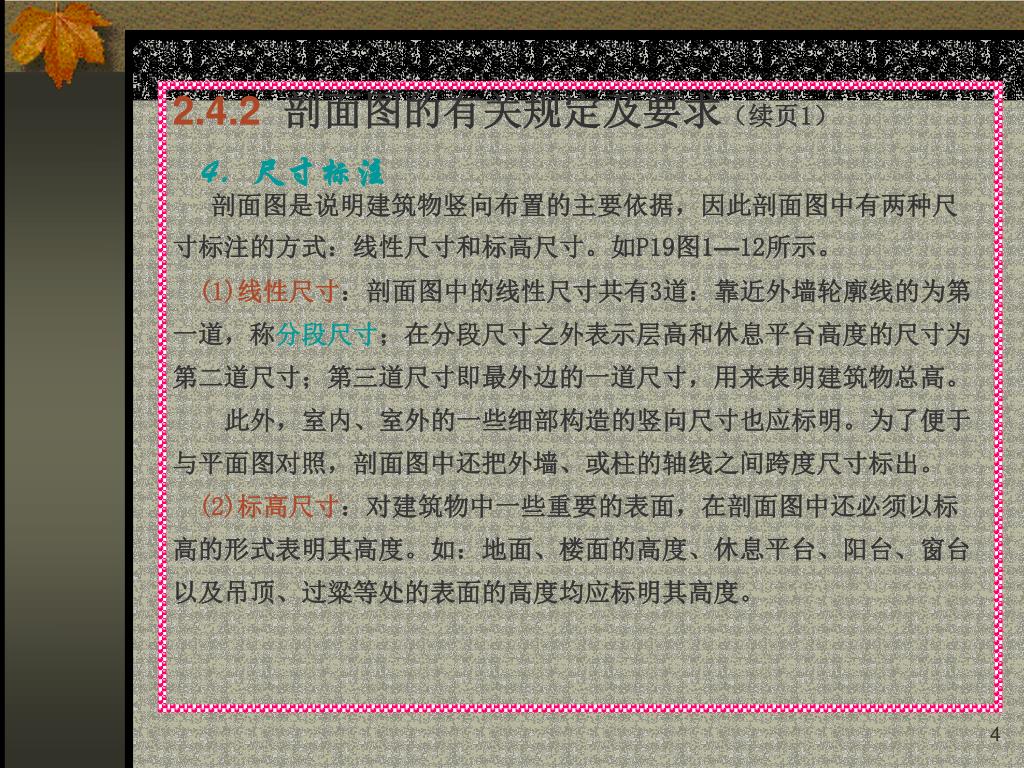

4. 2.4.2 剖面图的有关规定及要求（续页1） 4．尺寸标注剖面图是说明建筑物竖向布置的主要依据，因此剖面图中有两种尺 寸标注的方式：线性尺寸和标高尺寸。如P19图1—12所示。 (1)线性尺寸：剖面图中的线性尺寸共有3道：靠近外墙轮廓线的为第 一道，称分段尺寸；在分段尺寸之外表示层高和休息平台高度的尺寸为 第二道尺寸；第三道尺寸即最外边的一道尺寸，用来表明建筑物总高。 此外，室内、室外的一些细部构造的竖向尺寸也应标明。为了便于 与平面图对照，剖面图中还把外墙、或柱的轴线之间跨度尺寸标出。 (2)标高尺寸：对建筑物中一些重要的表面，在剖面图中还必须以标 高的形式表明其高度。如：地面、楼面的高度、休息平台、阳台、窗台 以及吊顶、过粱等处的表面的高度均应标明其高度。

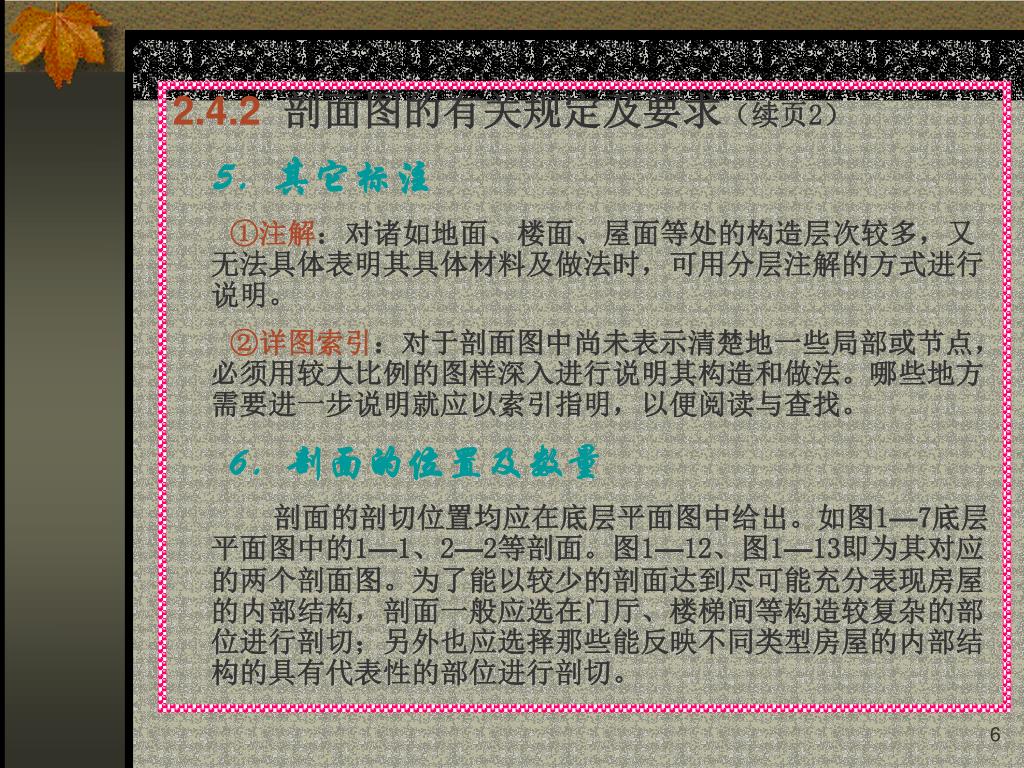

6. 2.4.2 剖面图的有关规定及要求（续页2） 5．其它标注 ①注解：对诸如地面、楼面、屋面等处的构造层次较多，又无法具体表明其具体材料及做法时，可用分层注解的方式进行说明。 ②详图索引：对于剖面图中尚未表示清楚地一些局部或节点，必须用较大比例的图样深入进行说明其构造和做法。哪些地方需要进一步说明就应以索引指明，以便阅读与查找。 6．剖面的位置及数量 剖面的剖切位置均应在底层平面图中给出。如图1—7底层平面图中的1—1、2—2等剖面。图1—12、图1—13即为其对应的两个剖面图。为了能以较少的剖面达到尽可能充分表现房屋的内部结构，剖面一般应选在门厅、楼梯间等构造较复杂的部位进行剖切；另外也应选择那些能反映不同类型房屋的内部结构的具有代表性的部位进行剖切。

8. 2.5 建筑立面图 2.5.1 建筑立面图的形成与作用 立面图实际就是用正投影法将房屋各个墙面进行投影所得到的正投影图。P21图1—14所给出的立面就是该住宅的主视图。立面图主要用来表达房屋的外部造型、门窗位置及形式、外墙面装修、阳台、雨篷等部分的材料和做法等。 1.5.2 立面图的图示内容 立面图应根据正投影原理绘出建筑物外轮廓和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。由于比例较小，立面图上的门、窗等构件也用图例表示(见P8表1—2)。相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。如图1—14立面图左上角窗，是完整画出的，而其余窗则只画出其轮廓线。外墙表面分格线在立面图上应表示清楚。用文字说明各部位所用面材及色彩。

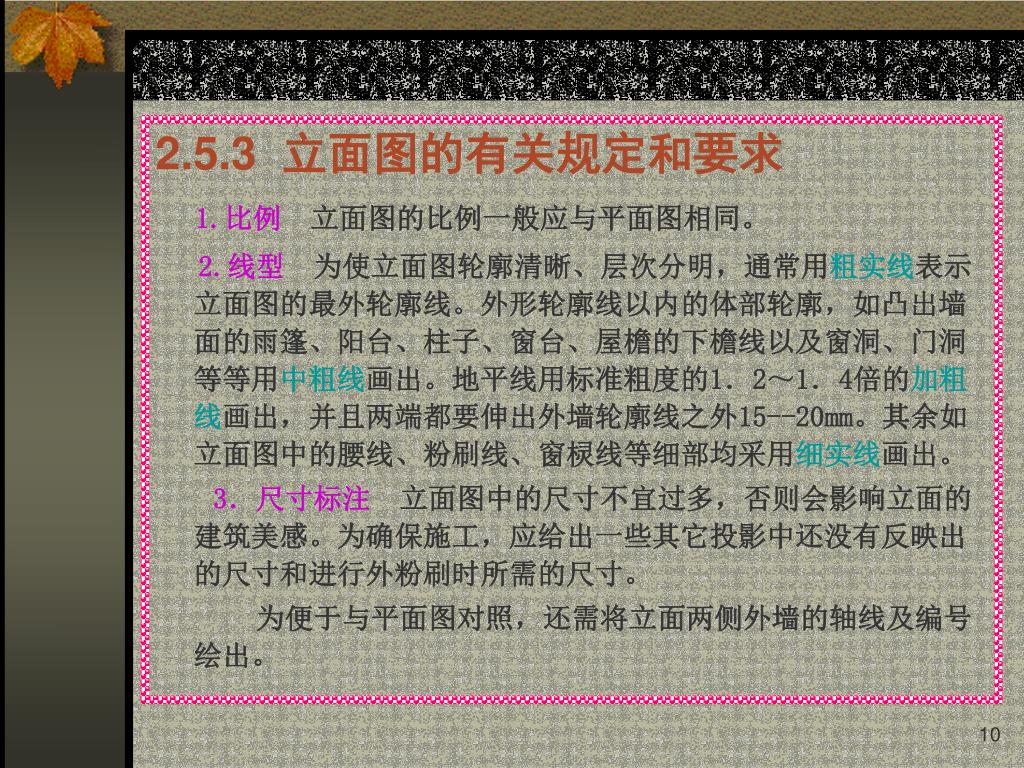

10. 2.5.3 立面图的有关规定和要求 1.比例 立面图的比例一般应与平面图相同。 2.线型 为使立面图轮廓清晰、层次分明，通常用粗实线表示立面图的最外轮廓线。外形轮廓线以内的体部轮廓，如凸出墙面的雨篷、阳台、柱子、窗台、屋檐的下檐线以及窗洞、门洞等等用中粗线画出。地平线用标准粗度的1．2～1．4倍的加粗线画出，并且两端都要伸出外墙轮廓线之外15--20mm。其余如立面图中的腰线、粉刷线、窗棂线等细部均采用细实线画出。 3．尺寸标注 立面图中的尺寸不宜过多，否则会影响立面的建筑美感。为确保施工，应给出一些其它投影中还没有反映出的尺寸和进行外粉刷时所需的尺寸。 为便于与平面图对照，还需将立面两侧外墙的轴线及编号绘出。

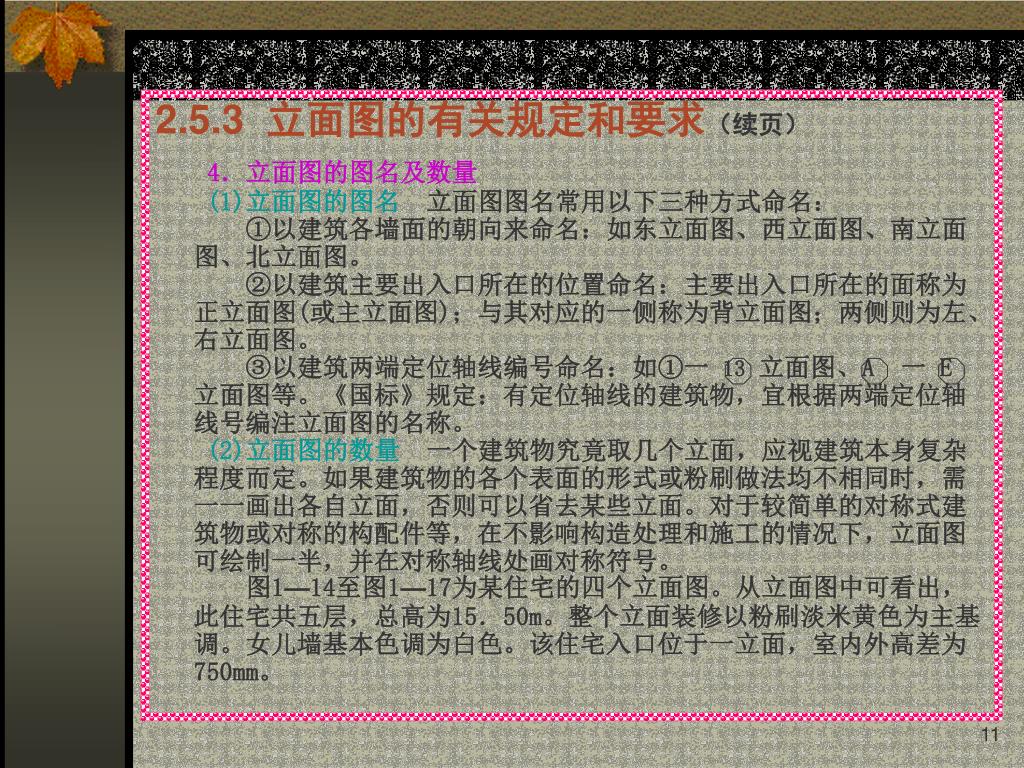

11. 2.5.3 立面图的有关规定和要求（续页） 4．立面图的图名及数量(1)立面图的图名 立面图图名常用以下三种方式命名： ①以建筑各墙面的朝向来命名：如东立面图、西立面图、南立面图、北立面图。 ②以建筑主要出入口所在的位置命名：主要出入口所在的面称为正立面图(或主立面图)；与其对应的一侧称为背立面图；两侧则为左、右立面图。 ③以建筑两端定位轴线编号命名：如①一 13立面图、A 一 E 立面图等。《国标》规定：有定位轴线的建筑物，宜根据两端定位轴线号编注立面图的名称。(2)立面图的数量 一个建筑物究竟取几个立面，应视建筑本身复杂程度而定。如果建筑物的各个表面的形式或粉刷做法均不相同时，需一一画出各自立面，否则可以省去某些立面。对于较简单的对称式建筑物或对称的构配件等，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。 图1—14至图1—17为某住宅的四个立面图。从立面图中可看出，此住宅共五层，总高为15．50m。整个立面装修以粉刷淡米黄色为主基调。女儿墙基本色调为白色。该住宅入口位于一立面，室内外高差为750mm。

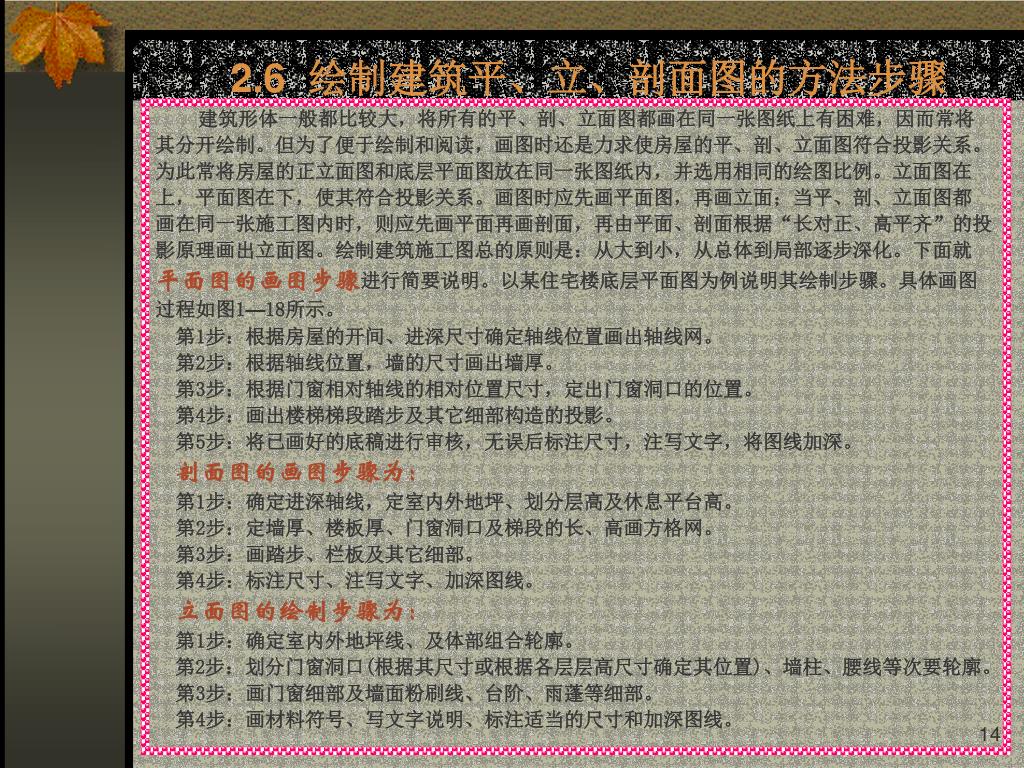

14. 2.6 绘制建筑平、立、剖面图的方法步骤 建筑形体一般都比较大，将所有的平、剖、立面图都画在同一张图纸上有困难，因而常将 其分开绘制。但为了便于绘制和阅读，画图时还是力求使房屋的平、剖、立面图符合投影关系。 为此常将房屋的正立面图和底层平面图放在同一张图纸内，并选用相同的绘图比例。立面图在 上，平面图在下，使其符合投影关系。画图时应先画平面图，再画立面；当平、剖、立面图都 画在同一张施工图内时，则应先画平面再画剖面，再由平面、剖面根据“长对正、高平齐”的投 影原理画出立面图。绘制建筑施工图总的原则是：从大到小，从总体到局部逐步深化。下面就 平面图的画图步骤进行简要说明。以某住宅楼底层平面图为例说明其绘制步骤。具体画图 过程如图1—18所示。 第1步：根据房屋的开间、进深尺寸确定轴线位置画出轴线网。 第2步：根据轴线位置，墙的尺寸画出墙厚。 第3步：根据门窗相对轴线的相对位置尺寸，定出门窗洞口的位置。 第4步：画出楼梯梯段踏步及其它细部构造的投影。 第5步：将已画好的底稿进行审核，无误后标注尺寸，注写文字，将图线加深。 剖面图的画图步骤为： 第1步：确定进深轴线，定室内外地坪、划分层高及休息平台高。 第2步：定墙厚、楼板厚、门窗洞口及梯段的长、高画方格网。 第3步：画踏步、栏板及其它细部。 第4步：标注尺寸、注写文字、加深图线。 立面图的绘制步骤为： 第1步：确定室内外地坪线、及体部组合轮廓。 第2步：划分门窗洞口(根据其尺寸或根据各层层高尺寸确定其位置)、墙柱、腰线等次要轮廓。 第3步：画门窗细部及墙面粉刷线、台阶、雨蓬等细部。 第4步：画材料符号、写文字说明、标注适当的尺寸和加深图线。
