电流继电器 GL-10/20 系列 -1

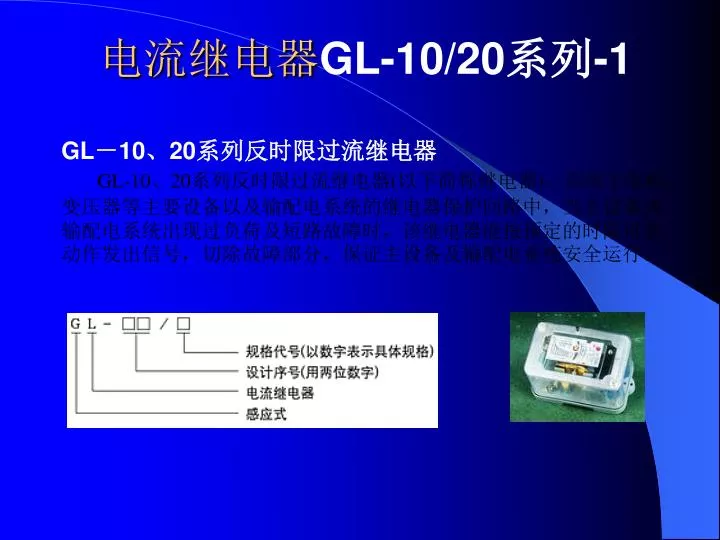

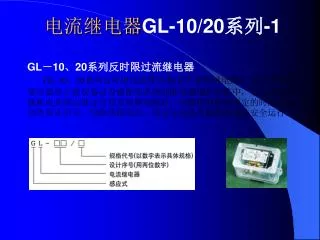

1. 电流继电器GL-10/20系列-1 GL－10、20系列反时限过流继电器GL-10、20系列反时限过流继电器(以下简称继电器)，应用于电机、变压器等主要设备以及输配电系统的继电器保护回路中，当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作发出信号，切除故障部分，保证主设备及输配电系统安全运行。

2. 电流继电器GL-10/20系列-2

3. 电流继电器GL-10/20系列-3

4. 电流继电器JL-1A/1B/1C系列 JL－1A/1B/1C系列集成电路电流继电器    该装置用于发电机、变压器和输电线的继电保护装置中，作为负荷和短路的起动元件。 主要技术参数 功耗；交流：<1VA直流：<3W   触点容量：5A 动作时间：<25ms    电寿命：10万次 返回时间：<27ms    直流辅助电压允许变化范围：0.8-0.1倍额定值 返回系统：0.92-0.97    直流辅助电压：220V 110V 整定误差：≯2%     环境温度：-10℃～+50℃时序

5. 电流继电器JL3系列-1 本继电器主要用于交流电压380V及以下，直流电压440V及以下的控制电路中作为过电流之用。 1.继电器的触头额定电流为5A；2.继电器的触头数量为2对触头组合形成一常开、一常闭、二常开、或二常闭3.继电器的吸线圈的额定电流如下：1，1.5，2.5，5，10，15，25，40，60，100，150，300，600

6. 电流继电器JL3系列-2

7. 电流继电器JL4系列-1 本继电器主要用于磁力控制器或保护开关板上，作为交、直流电动机运载和短路保之用。不适于在下列条件下工作：有腐败蚀性气体及充导电尘埃或水蒸气的地方, 有剧烈震动或强力颠簸几与垂直倾斜度超过5℃的地方。

8. 电流继电器JL4系列-2

9. 电流继电器JL5系列-1 用于磁力控制器或保护开关板上，作为交流电动机过载和短路保护之用。不适于在下列条件下工作：有腐蚀性气体及充满导电尘埃或水蒸气的地方。有剧烈震动或强力颠簸及与垂直倾斜度超过5°的地方。

10. 电流继电器JL5系列-2

11. 电流继电器JL12系列-1 JL12型过电流延时继电器JL12系列过电流延时继电器适用于电压为380伏，电流从5安至300安，频率为5 0赫芝的线路中，该继电器主要作起重机械设备中的绕线型电动机的起动过载过流保护。 1.继电器的触头额定发热电流为5安，线圈额定电流规格有：5、10、15、 20、30、40、50、60、75、100、150、200、300安。 2.继电器在环境温度-25℃～+40℃经调节后其特性。

12. 电流继电器JL12系列-2

13. 电流继电器JL14系列-1 JL14型交直流电流继电器JL14系列交直流电流继电器，适用于交流(50赫兹电压380)伏及以下；直流电压220伏及以下的控制电路中作为过电流或欠电流保护之用 1.继电器触头的额定电流为5安培。 2.继电器的触头数量为2对，触头组合形成为，一常开一常闭。二常开，或二常闭3 种。 注：其中JL14- JG；只有一常开或一常闭二种规格。 3.继电器的吸引线圈的额定电流为： 1、1.5、2.5、5、10、15、25、40、60、100、150、300、600。

14. 电流继电器JL14系列-2

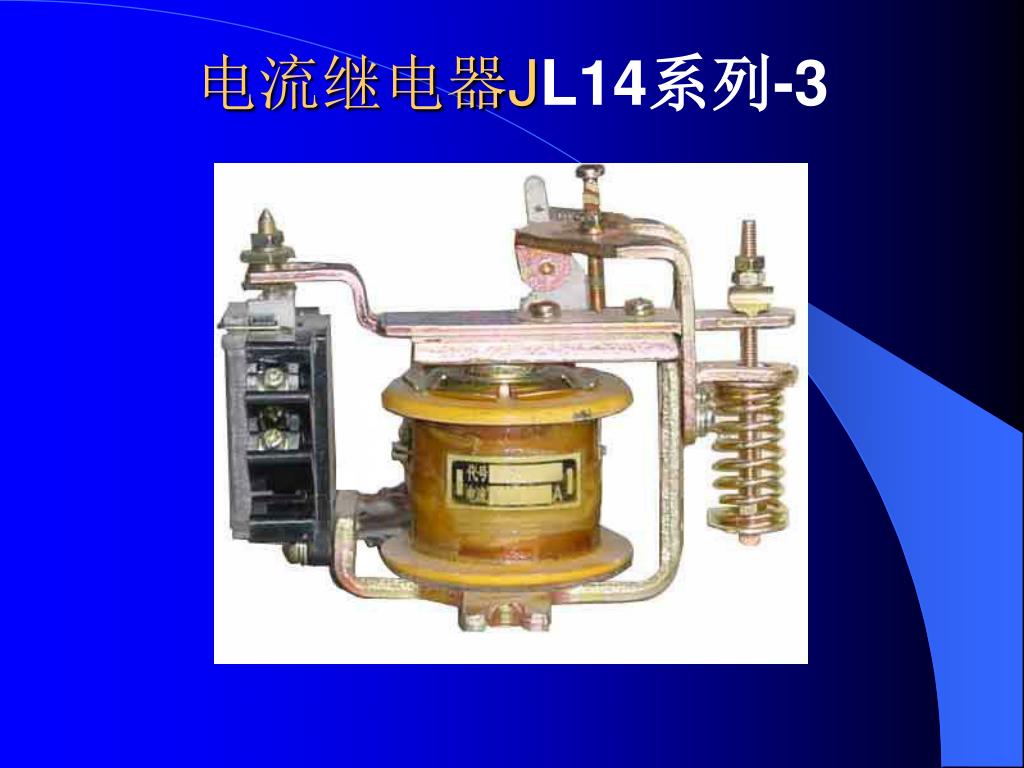

15. 电流继电器JL14系列-3

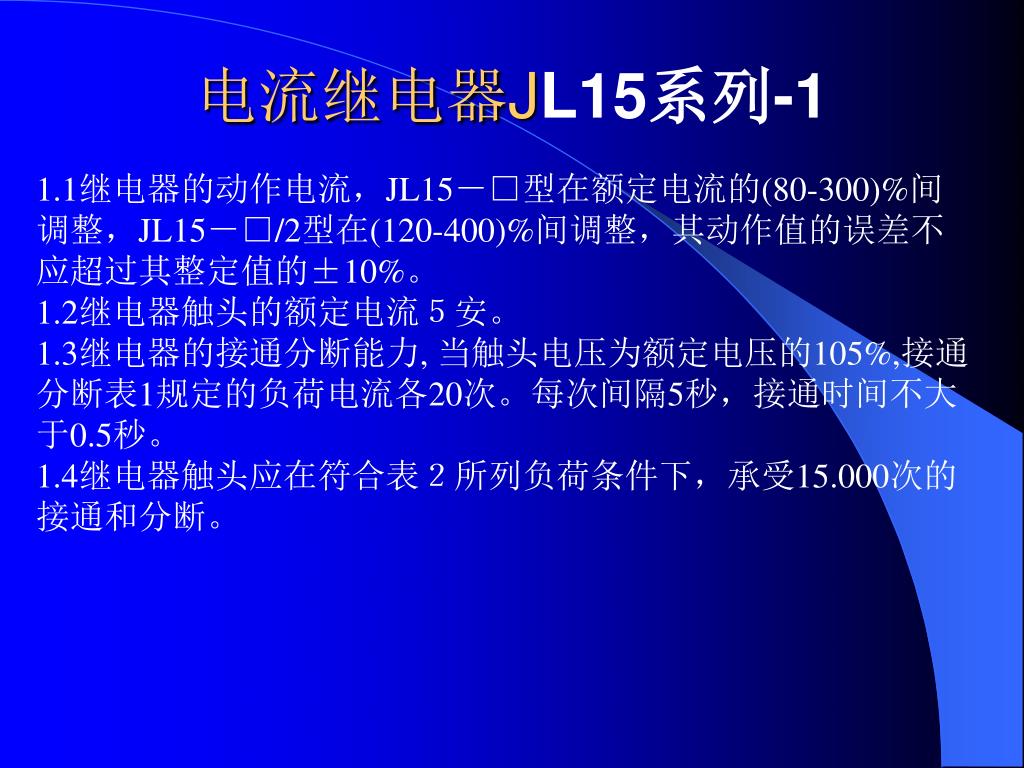

16. 电流继电器JL15系列-1 1.1继电器的动作电流，JL15－□型在额定电流的(80-300)%间调整，JL15－□/2型在(120-400)%间调整，其动作值的误差不应超过其整定值的±10%。1.2继电器触头的额定电流５安。1.3继电器的接通分断能力, 当触头电压为额定电压的105%,接通分断表1规定的负荷电流各20次。每次间隔5秒，接通时间不大于0.5秒。1.4继电器触头应在符合表２所列负荷条件下，承受15.000次的接通和分断。

17. 电流继电器JL15系列-2

18. 电流继电器JL18系列-1 JL18过电流继电器，适用于交流50Hz，电压至380V或直流电压至440V，电流至630A的电力传动系统中，作过电流保护用。该继电器吸取了国内外同类产品的先进技术，具有结构合理简单、体积小、重量轻、工艺先进、动作值调整方便，触头容量大、动作可靠、安装维修方便等优点。 产品标准采用国际标准IEC-337，且主要技术指标已超过IEC-337及某些世界上经济发达国家标准中的相应指标。全系列品种齐全，包括交直流自动复位、手动复位高返回系数型继电器，并将取代JL14、JL15、JL17等继电器。

19. 电流继电器JL18系列-2

20. 电流继电器JL18系列-3

21. 电压继电器JD系列 JD系列集成电路电压继电器该装置用于发电机、变压器和输电线的继电保护装置中，作为过电压保护低电压闭锁元件 主要技术参数 整定范围：1-99V 1-199V    级差：1V 辅助电压：DC220V 110V     功耗：<5W 动作时间：≯25ms          返回时间：≯27ms 整定误差：≯2%            触点容量：5A 电寿命：10万次            辅助电压允许变化范围：0.8-1.15倍额定量 环境温度：-10℃～+50℃

22. 电磁式继电器JT3系列-1 JT3型直流电磁式继电器一、适用范围 JT3系列直流电磁继电器用于电力拖动线路中作为时间(仅在产品断电时延时) 电压、欠电流及中间继电器之用。二、结构特征JT3系列继电器分为以下几种：1.按继电器用途分①JT3-XX 电压(中间)继电器②JT3-XX/1 时间继电器  JT3-XX/3 时间继电器  JT3-XX/5 时间继电器③JT3-XXL 久电流继电器

23. 电磁式继电器JT3系列-2 1.JT3延时继电器的延时范围列于下表 2.按吸引线圈的额定电压及电流分：     ①电压继电器及时间继电器的线圈有直流电压12、24、48、110、220及440伏六种。     ②欠电流继电器的线圈有直流电流：1.5、2.5、5、10、25、50、100、150、

24. 电磁式继电器JT3系列-3 3 00及600安培十种。 3.按触头的种类及数量：    ①常开与常闭二种。    ②二个、三个及四个触头三种。 4.按接线方式分：板前与板后接线两种。 JT3-XX吸上电压为额定电压的30～50%或者释放电压为额定电压的7～20%。返回系数不作规定。具有四只触头的继电器其吸上电压为额定电压的3 5～50%。JT3-XX/1吸上电压不大于额定电压的50%    JT3-XX/3吸上电压不大于额定电压的75%    JT3-XX/5吸上电压不大于额定电压的75%    JT3-XXL吸上电流为额定电流的30～65% 或者释放电流为额定电流的10～20%返回系数不作规定。    继电器的动作准确度为±10% 继电器的充电时间约为8.0秒钟，为了得到稳定的延时，通电时间必须大于0 .8秒种，继电器的固有动作时间约为0.2秒钟；继电器线圈损耗功率在工作状态下约为16瓦。    继电器触头额定长期工作电流为10安培

25. 固态继电器JGF-F系列-1 TTL逻辑兼容, 零电压导通, 零电流关断，高抗干扰能力。温度：-20～+80℃；振动：147m/s2 10～1000Hz；冲动：980m/s2；6ms； 额定输出电压：25～250VAC；过零电压：±25VAC；接通时间：10ms；关断时间：10ms；绝缘电阻：100M ；介质耐压：≥1500Vrms；断态：200V/us；

26. 固态继电器JGF-F系列-2

27. 小型继电器JQX系列-1 JQX-13系列继电器具有体积小通断负载电流大，寿命长等特点，可供各种控制通信设备及继电器保护设备中作切换交、直流电路信号用.

28. 小型继电器JQX系列-2

29. 小型继电器HH系列-1 小型通用继电器适用于电气电子控制设备，家用电器、办公、自动化、试验、测试、保安（密）、通信设备、机床、建筑设备、仪器仪表、可作为遥控、中间转换或放大元件，其引出端子适用于印制板（PCB）线路安装使用，端子间距和外形尺寸已标准化、系列化、国内、外通用。 HH5系列小型通用继电器，适用于电子设备、通讯设备、电子计算机控制设备中，作切换电路及扩大控制范围之用。

30. 小型继电器HH系列-2

31. 信号继电器DX- 系列 DX-系列信号继电器     本系列信号继电器使用于电力系统二次回路的继电保护线路中作为动作指示信号用。 功耗：≤2W 动作时间：0.05S 触点容量：50W 环境温度：-20℃～+50℃

32. 信号继电器DX-1系列(图)

33. 信号继电器DX-9系列(图)

34. 信号继电器DX-30系列(图)

35. 信号继电器JX- 系列-1 JX-10、20、30系列静态信号继电器用于电力系统直流操作的继电保护线路的自动控制装置中，作为动作指示信号。     主电路采用集成电路构成，具有反应灵敏、动作速度快及磁保持记忆功能。可替代DX-11型、DX-8型DX-30系列电磁信号继电器。

36. 信号继电器JX- 系列-2

37. 信号继电器JX- 系列-3

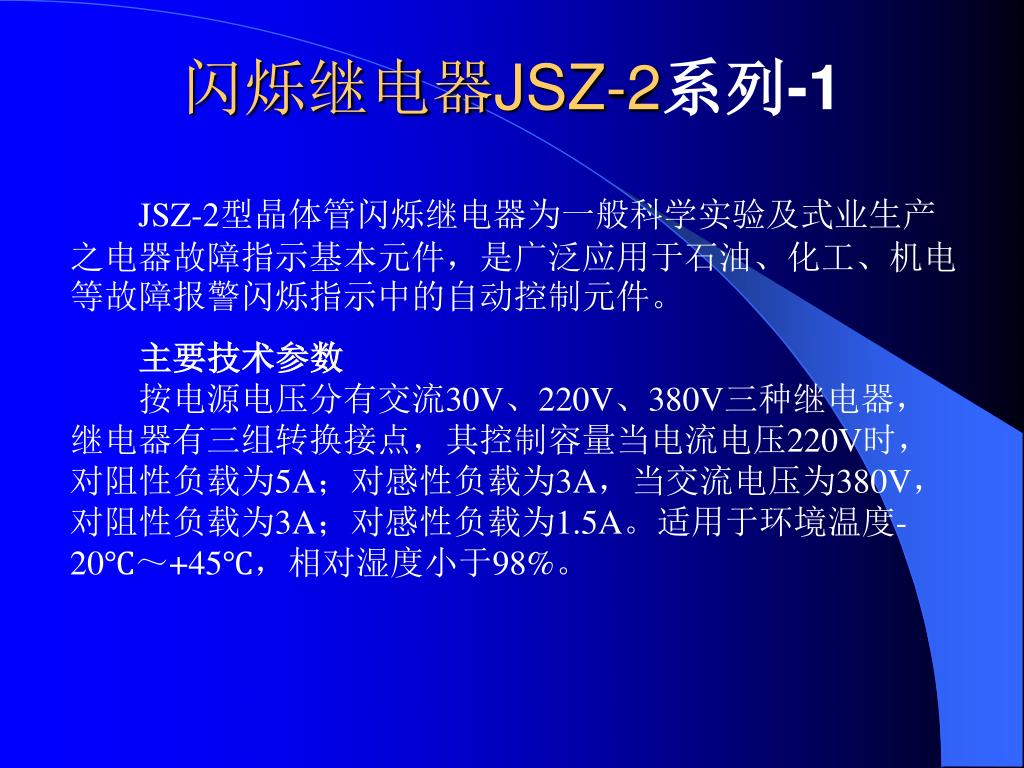

38. 闪烁继电器JSZ-2系列-1     JSZ-2型晶体管闪烁继电器为一般科学实验及式业生产之电器故障指示基本元件，是广泛应用于石油、化工、机电等故障报警闪烁指示中的自动控制元件。 主要技术参数     按电源电压分有交流30V、220V、380V三种继电器，继电器有三组转换接点，其控制容量当电流电压220V时，对阻性负载为5A；对感性负载为3A，当交流电压为380V，对阻性负载为3A；对感性负载为1.5A。适用于环境温度-20℃～+45℃，相对湿度小于98%。

39. 闪烁继电器JSZ-2系列-2

40. 液位继电器JYB-714系列-1 JYB晶体管液位继电器(714)型为一般科学实验及工业生产自动控制的基本元件，是广泛应用于液位控制，温度控制，作为各种控制电路中扩大换接电路的自动控制。本继电器电路简便、体积小、重量轻、功耗小、稳定性高的优点，而且采用了电子管插入式结构，维修方便。 规格:电源电压为交流220V、380V、36V,直流24V。

41. 液位继电器JYB-714系列-2

42. 中间继电器JZ7系列-1 适用于交流50Hz、或60Hz、额定电压至380V或直流额定电压至220V的控制电路中，用来控制各种电磁线圈，以使信号扩大或将信号同时传送给有关控制元件。

43. 中间继电器JZ7系列-2

44. 中间继电器JZ7系列-3

45. 中间继电器JZ8系列-1 本产品适用于交流50Hz、额定电压380V及以下；直流电压220V及以下的控制电路中，作为增加信号强度和数量之用。 1.继电器吸引线圈的额定电压：　交流：110、127、220、380V　直流：24、48、110、220V2.继电器的触头数量为8对，触头组合形式为6常开2常闭，4常开4常闭，2常开6常闭3种。

46. 中间继电器JZ8系列-2 技术数据1.继电器触头额定电流为5A。额定容量等级为JF2和ZF22.继电器的工作制为：间断长期工作制和反复短时工作制反复短时工作制额定操作频率2000次/h，通电持续率为40%。注：继电器如用于长期工作制时，其线圈温升按间断或反复短时工作制允许温升值考核。3.继电器的机械寿命应不低于1000万次。4.继电器触头在额定操作频率和符合下表工作条件下的电寿命应不低于100万次。 5.继电器的热态吸合电压不大于85%额定工作电压；冷态释放电压应大于5%额定工作电压。 6.继电器的吸上和释放的固有动作时间不大于0.05S。7.继电器线圈的消耗功率：直流为7W　　交流约10VA

47. 中间继电器JZ11系列-1 JZ11系列中间继电器适用于交流额定电压至380V、直流额定电压至220V的控制电路中，作为增加信号强度及数量之用。　　其中JZ11-S带有保持线圈，以增加继电器处于释放状态时的工作可靠性。JZ11-P带有电磁复位线圈（即具有锁扣装置），可用作自动控制系统中的“记忆”元件。

48. 中间继电器JZ11系列-2

49. 中间继电器JZ14系列-1 JZ14系列交直流中间继电器，适用于交流50赫兹电压380伏及以下；直流电压220伏及以下的控制电路中作为增加信号大小及数量之用。
