Presentation Transcript
slide1

支路电流法

嵊州市职业教育中心

教师:尹晓荧

slide2

基尔霍夫定律

支路电流法的运用

课后总结

slide3

1.基尔霍夫第一定律:

——节点电流定律

在任一瞬时,流入任一节点的电流之和必定等于从该节点流出的电流之和。

∑Ii=∑Io

slide4

1.基尔霍夫第二定律:

——回路电流定律

在任一瞬时,沿任一回路电压的代数和恒等于零。

∑U=0

注意:电压参考方向与回路绕行方向一致时取正号,相反时取负号。

slide5

什么是支路电流法?

支路电流法是以支路电流为未知量,直接应用基尔霍夫定律,分别对节点和回路列出所需的方程式,然后联立求解出各未知电流的一种方法。可以根据要求,再进一步求出其它待求量。

slide6

R1

E1

R2

E2

R3

例1:已知E1=130V,E2=117V,R1=1Ω,R2=0.6Ω,

R3=24Ω。求各个支路的电流。

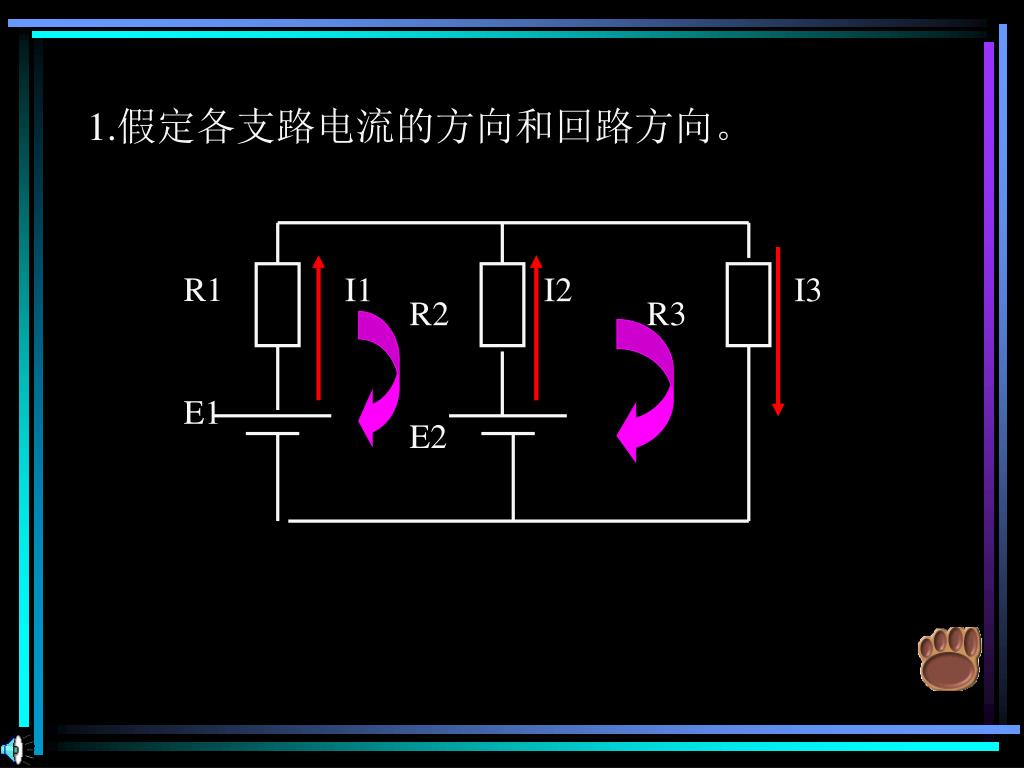

slide7

R1

E1

R2

E2

R3

1.假定各支路电流的方向和回路方向。

I1 I2 I3

slide8

I1 I2 I3

R1

E1

R2

E2

R3

2.用基尔霍夫电流定律列出独立节点方程

节点a: I1+I2=I3

若节点有 n个。那么节点电流方程的个数应该为(n-1)个。

节点b : I3=I1+I2

slide9

I1 I2 I3

R1

E1

R2

E2

R3

3.用基尔霍夫电压定律列出独立回路方程。

若支路有b条,节点为 n个,那么回路电压方程的个数为b-(n-1)个。

adba :

acba :

adbca:

I3R3-E2+I2R2=0

-E1+I1R1-I2R2+E2=0

I3R3-E1+I1R1=0

slide10

4.代入已知数,解联立方程式,求出各支路的电流。4.代入已知数,解联立方程式,求出各支路的电流。

I1+I2=I3

-E1+I1R1-I2R2+E2=0

I3R3-E2+I2R2=0

确定各支路电流的实际方向。当支路电流计算结果为正值时,其方向和假设方向相同;当支路电流计算结果为负值时,其方向和假设方向相反。

I1+I2=I3

-130+I1-0.6I2+117=0

24I3-117+0.6I2=0

I1=10A

I2=-5A

I3=5A

slide11

用支路电流法解题的步骤:

  • 1.假定各支路电流的方向和回路方向。
  • 2.用基尔霍夫电流定律列出独立节点方程。
  • 3.用基尔霍夫电压定律列出独立回路方程。
  • 4.代入已知数,解联立方程式,求出各支路的电流。
  • 5.确定各支路电流的实际方向。当支路电流计算结果为正值时,其方向和假设方向相同;当支路电流计算结果为负值时,其方向和假设方向相反。
  • 6.根据电路的要求,求出其它待求量。如支路或元件上的电压、功率等。
slide12

E2

R1

R3

E1

R2

课堂练习:

如图,已知电源电动势E1=42V,E2=21 V,电阻R1=12,R2=3 ,R3=6 ,求各电阻中的电流。

slide13

【问题研讨】

1.如果我把电流的参考方向与刚才我们假设的方向选择相反,那么我们计算出的答案和刚才是否一样?若不一样,它们之间是否有联系?

2.如果我把起始点选择不一样,绕行方向选择不一样,那么我们所列出的方程是否和刚才一样?

slide14

作业:

1.巩固复习本节课的知识及内容。

2.预习下节课的内容,与支路电流法比较有什么异同。

3.书本第39页 练习第1、2道
