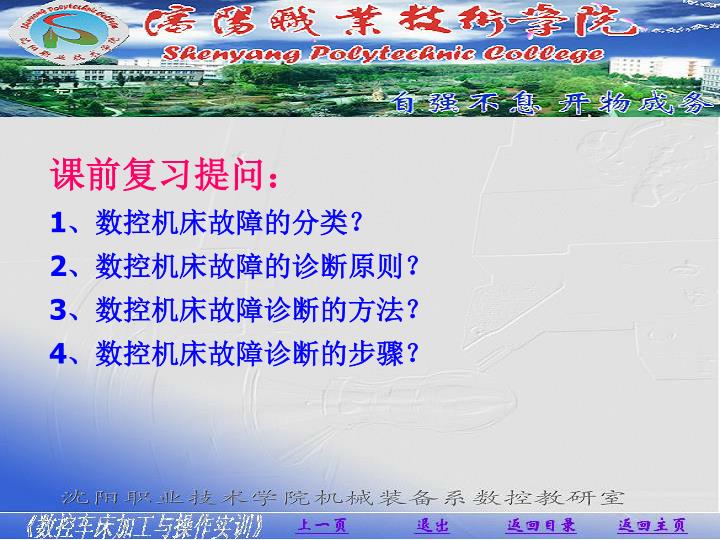

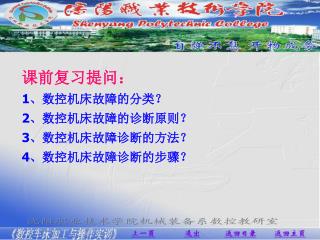

  1. 课前复习提问： 1、数控机床故障的分类？ 2、数控机床故障的诊断原则？ 3、数控机床故障诊断的方法？ 4、数控机床故障诊断的步骤？

  2. 模块六 数控机床的故障诊断及维修技术 • 概述 • 利用PLC进行数控机床的故障检测 • 系统的故障诊断及维修技术 • 伺服系统的故障及维修技术 • 检测装置的故障及诊断 • 数控机床常见故障诊断及排除方法

  3. 利用PLC进行数控机床的故障检测 一、与PLC有关的故障的特点 二、与PLC有关故障检测的思路和方法

  4. 利用PLC进行数控机床的故障检测 一、与PLC有关的故障的特点 1. 与PLC有关的故障首先确认PLC的运行状态，判断是自动运行方式还是停止方式。 2. 在PLC正常运行情况下，分析与PLC相关的故障时，应先定位不正常的输出结果，定位了不正常的结果即故障查找的开始。

  5. 3. 大多数有关PLC的故障是外围接口信号故障，所以在维修时，只要PLC有些部分控制的动作正常，都不应该怀疑PLC程序。如果通过诊断确认运算程序有输出，而PLC的物理接口没有输出，则为硬件接口电路故障。 4. 硬件故障多于软件故障，例如当程序执行M07(冷却液开)，而机床无此动作，大多是由外部信号不满足，或执行元件故障，而不是CNC与PLC接口信号的故障。 • 利用PLC进行数控机床的故障检测

  6. 利用PLC进行数控机床的故障检测 二、与PLC有关故障检测的思路和方法 根据故障号诊断故障 根据动作顺序诊断故障 根据控制对象的工作原理诊断故障 根据PLC的I/O状态诊断 通过梯形图诊断故障 动态跟踪梯形图诊断故障 做好用PLC对数控机床故障检测的注意点

  7. 总结 1、与PLC有关的故障的特点？ 2、与PLC有关故障检测的思路和方法
