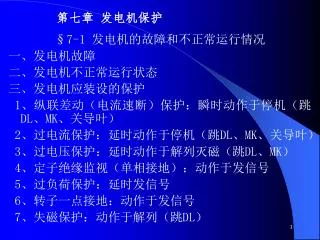

  1. 第七章 发电机保护 §7-1 发电机的故障和不正常运行情况 一、发电机故障 二、发电机不正常运行状态 三、发电机应装设的保护 1、纵联差动（电流速断）保护：瞬时动作于停机（跳DL、MK、关导叶） 2、过电流保护：延时动作于停机（跳DL、MK、关导叶） 3、过电压保护：延时动作于解列灭磁（跳DL、MK） 4、定子绝缘监视（单相接地）：动作于发信号 5、过负荷保护：延时发信号 6、转子一点接地：动作于发信号 7、失磁保护：动作于解列（跳DL）

  2. §7-2 发电机的电流速断保护 一、适用 800kW以下发电机 二、原理接线 装于发电机出口LH 不完全星形接线（两相两继电器） 动作于跳DL、MK（停机） 三、动作参数 1、动作电流： Idz>Id.zd（外部短路时发电机提供的短路电流） Idz>Izh.zd（最大振荡电流） 2、灵敏度：Klm≥2 注：被保护发电机与系统或容量更大的发电机并联运行时，装此保护才有意义

  3. §7-3 发电机的差动保护 一、用途和保护范围 800kW及以上发电机——定子绕组及引出线相间短路 动作于跳DL、MK（停机） 二、接线 采用BCH-2型差动继电器,P211图12-2图（a）： 一组LH装于发电机中性点引出线 一组LH装于发电机出口 Ibp产生原因：两侧LH励磁特性不同 优点：BCH-2差动继电器可很好地躲开Ibp LJ（CJJ）：差动回路断线监视

  4. 三、动作参数 1、1～3CJ： Idz>Iph（外部短路时最大不平衡电流） Idz>Ifh.max（二次回路断线不误动） Klm≥2 2、LJ（CJJ）： Idz=0.2IeF（带20%负荷运行断线时应能动作） 延时发信号 复习提问： 1、发电机应设置的各种保护及其动作结果 2、发电机电流速断保护、差动保护的特点

  5. §7-4 发电机的过电流保护 一、用途和保护范围 1、用途： 区内故障——近后备 区外故障——远后备 2、保护范围： 升压变压器高压侧母线 厂用变低压侧 发电机电压馈线全长 3、动作结果：跳DL、MK 二、接线方式 1、不带电压闭锁的过电流保护 适用：800kW以下发电机 　安装：LH装于中性点（并车前后均可反应故障）

  6. 整定参数：Idz>Ifh.max tn=t（n-1）+Δt Klm≥1.5(近后备) Klm≥1.2(远后备) 缺点：灵敏性差 2、低电压起动的过电流保护 适用：800kW以上发电机 接线：LH——装于发电机中性点 YH——装于发电机出口 　　　2～4LJ、1～3YJ（接线电压）、2～3SJ 其中：2SJ（时限较长）——跳DL和MK 　3SJ（时限较短）——跳主变低压侧开关或母线分段开关（主变过电流保护Klm不够）

  7. 1LJ：过负荷保护（与过电流保护共用一组LH） 参数整定：与变压器相同 3、复合电压起动的过电流保护 适用：800kW以上机组 接线：LH——发电机中性点 YH——发电机出口 其余与变压器相同 动作结果：跳DL、MK 三、瞬时电流“记忆” 作用：用于自并励静止可控硅励磁的发电机，防止暂态短路电流衰减后，保护返回拒动 措施：1SJ瞬时常开接点（并接于1～3LJ接点）串于其线圈回路 ——实现自保持

  8. §7-5 发电机的过负荷保护 一、作用 对称过负荷——作用于发信号 二、接线 P215图12-3 1LJ、1SJ、XJ （LH可与过电流共用） 三、动作参数 Idz>IeF t=9～10s

  9. §7-6 发电机的过电压保护 一、作用 甩负荷（对称过压）——动作于跳DL、MK 二、接线 P219图12-6 YJ、SJ（一般t=0.5s，考虑ZTL作用时间）、XJ、LP 三、动作参数 Udz=（1.5～1.7）Ue（线电压） t=0.5s 复习提问： 1、发电机过电流保护的保护范围、动作结果 2、发电机过电流保护的元件安装、瞬时电流“记忆”的作用、措施 3、发电机过负荷、过电压保护的动作结果

  10. §7-9 发电机的转子一点接地保护 一、励磁回路的接地故障 正常：正极对地电压U+ 负极对地电压U- 且U+= U-=1/2UK（励磁电压） 接地：某极对地绝缘↓该极对地电压↓另一极对地电压↑→威胁绝缘 二、励磁回路定期检测装置（图参见中专教材） 适用：小容量机组（1000kW以下） 构成：直流电压表V 切换开关QK 缺点：装置存在死区（FLQ中间接地）

  11. 三、ZBZ-2型转子一点接地保护装置 1、依据：转子回路叠加交流（简图参见中专教材） 2、原理接线：P220图12-7 　构成：JDJ——接地继电器 B——隔离转子回路与接地交流电网；降压 C2——隔离转子回路与接地大轴 DZX——中间继电器 AN——在运行中检查装置是否正常 XD——监视交流电源 LP——C2被击穿，即断开LP，使保护退出

  12. 3、原理： （1）正常：转子绕组泄漏电阻↑→回路I↓JDJ不动作 （2）接地：转子绕组泄漏电阻↓→回路I↑JDJ动作 电流流通回路为： B二次绕组一端→C2→LP→大轴→接地点D→FLQ部分绕组→2RD→DZX2→JDJ线圈→B二次绕组另一端

  13. JDJ动作DZX动作——DZX1发信号 DZX2断开JDJ线圈回路 DZX需手动复归（使其复归线圈通电） （3）试验：按AN，接通下列回路 B二次绕组一端→JDJ→DZX2→2RD→FLQ→1RD→ AN→R1→C2→B二次绕组另一端→ DZX1发信号→ 手动复归 （4）C2击穿即断开LP，使保护退出 　　　防止励磁回路与大轴连通 四、在转子回路叠加直流的保护装置，P221图12-8 正常： IJ=（UZ+1/2E）/（RJ+RJD） 绝缘下降： IJ=（UZ+αUK）/（RJ+ RJD）>> IJ

  14. §7-10 发电机——变压器组的保护 一、差动保护 1、F-B之间无DL：共用一套 2、F-B之间无DL：Idz>1.5IeF，对F再增加一套 3、有厂用分支： 不完全差动——厂用B用RD保护，且其低压侧短路，ICJJ<Idz 完全差动——厂用B LH与F LH并联 4、F-B之间有DL：F、B各单独设置 图参考中专教材或P22

  15. 二、过电流保护 装于发电机中性点侧 　 低电压起动过电流 复合电压起动过电流 YJ接于F出口YH：相电压（提高灵敏度） 有厂用分支：设两段时限： 较短：跳主变高压侧DL 较长：跳其余各侧DL和MK 且厂用分支也应设过流保护 三、接地保护 机端Y/Y/Δ，Udzj=15V——绝缘监察装置

  16. 复习提问： 1、发电机转子一点接地保护的构成及其作用 2、发电机转子一点接地保护的工作原理 　　　第十节 发电机保护接线全图 一、原理图 参考中专教材 　1、差动保护 　2、复合电压起动过电流保护 　3、过电压保护 　4、励磁消失（MK断开时联锁FDL跳闸）保护 　5、转子一点接地保护 　6、过负荷保护 　7、定子绝缘监视
