Presentation Transcript
3356932

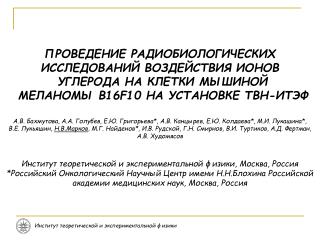

ПРОВЕДЕНИЕ РАДИОБИОЛОГИЧЕСКИХ

ИССЛЕДОВАНИЙ ВОЗДЕЙСТВИЯ ИОНОВ

УГЛЕРОДА НА КЛЕТКИ МЫШИНОЙ

МЕЛАНОМЫ B16F10 НА УСТАНОВКЕ ТВН-ИТЭФ

А.В. Бахмутова, А.А. Голубев, Е.Ю. Григорьева*, А.В. Канцырев, Е.Ю. Колдаева*, М.И. Лукашина*,

В.Е. Лукьяшин, Н.В.Марков, М.Г. Найденов*, И.В. Рудской, Г.Н. Смирнов, В.И. Туртиков, А.Д. Фертман, А.В. Худомясов

Институт теоретической и экспериментальной физики, Москва, Россия

*Российский Онкологический Научный Центр имени Н.Н.Блохина Российской академии медицинских наук, Москва, Россия

Институт теоретической и экспериментальной физики


3356932

Действующие центрыпротонной и ионной терапии

Протоны

Ионы углерода

28 центров в 13 странах

(причем 3 центра в России)

Облучено более 60 тыс. человек

  • 3 центра в 2 странах

  • Облучено более 5 тыс. человек

  • GSI, Darmstadt (Germany)

  • HIT, Heidelberg (Germany)

  • HIMAC, Chiba (Japan)

  • HIBMC, Hyogo (Japan)

Институт теоретической и экспериментальной физики


3356932

Преимущества ионов углерода

  • глубинно-дозное распределение (пик Брэгга)

  • слабое рассеяние

  • высокая радиобиологическая эффективность

  • для радиорезистентных клеток

  • ПЭТ – мониторинг

Протоны

Ионы углерода

5 cm

[Данные GSI и LBL]

Институт теоретической и экспериментальной физики


3356932

Экспериментальная установка на УНК ТВН-ИТЭФ

Пучок:C6+, E0=215 МэВ/а.е.м, длительность импульса ~ 800 нс,

1х105 – 1х109 частиц/см2, скважность 4 сек.

Институт теоретической и экспериментальной физики


3356932

Система детекторов для дозиметрии пучка

  • быстрый токовый трансформатор (БТТ), Bergoz

  • интегральный индукционный датчик (ИД), ИТЭФ

  • ионизационная камера (ИКИТЭФ), ИТЭФ

  • ионизационная камера (ИКPTW), PTW

  • полупроводниковый детектор (ППД), ИТЭФ

  • радиохромные пленки, GafChromic

  • пластиковые сцинтилляторы, Bicron

Институт теоретической и экспериментальной физики


3356932

Измерение ЛПЭ для радиобиологических исследований

Для случая когда клетки

нанесены монослоем

толщиной

~ 50μm.

G. Kraft, GSI

Institute for Theoretical and Experimental Physics


3356932

Тканеэквивалентный фантом для измерения дозных полей

  • 3-х координатный манипулятор, шаг 2.5 мкм

  • тормозитель: водаили ПММА

  • дистанционное управление

  • программное обеспечение:

    • автоматическое считывание сигналов с

      детекторов

    • обработка полученных сигналов

    • измерение дозных полей производится

      в автоматическом режиме

Полупроводниковый

детектор

Institute for Theoretical and Experimental Physics


3356932

Измеренный профиль энерговыделения ионов углерода в воде

и сравнение с результатами расчета с помощью кода SHIELD-HIT*

*N. Sobolevsky

Institute for Theoretical and Experimental Physics


3356932

Калибровка радиохромной пленки энерговыделения ионов углерода в водеGafchromic HD-810

Полученные данные позволяют судить о возможности

использования данной радиохромной пленки в дальнейших

радиобиологических исследованиях в качестве

дополнительного детектора для определения физической

дозы для значений dE/dx=18 keV/μm, а так же для

определения равномерности поля пучка в процессе облучения.

Институт теоретической и экспериментальной физики


3356932

Подготовка клеток к облучению энерговыделения ионов углерода в воде

Перед облучением клеточные культуры наносятся тонким слоем

(толщина слоя 60 мкм) на внутреннюю поверхность культурального флакона («матрас»), затем весь объем

флакона заполняется питательным раствором

«Матрасы» помещают в полиэтиленовые пакеты.Затем пакты помещают в транспортный контейнер, предварительно подогретый до температуры 350С.

После доставки на место облучения «матрасы» извлекают из транспортного контейнера и пакетов, ставят в СО2-инкубатор на 30-60 минут при температуре 370С.

Институт теоретической и экспериментальной физики


3356932

Облучение клеток мышиной меланомы B16F10 ионами углерода

Institute for Theoretical and Experimental Physics


3356932

Динамика образования колоний меланомы

3-d day

5-th day

7-th day

10-th day

12-th day

Institute for Theoretical and Experimental Physics


3356932

Предварительные результаты меланомы

Institute for Theoretical and Experimental Physics


3356932

Выводы меланомы

  • Создана экспериментальная установка для проведения радиобиологических исследований как “in vivo”, так и “in vitro”.

  • Cоздана система обеспечивающая дозиметрию и контроль характеристик углеродного пучка с длительностью импульса по основанию  1с Проведена калибровка детекторов.

  • Проведены радиобиологические исследования по определению эффективности воздействия ионов углерода на клетки мышиной меланомы B16F10.

Институт теоретической и экспериментальной физики


3356932

Спасибо за внимание!!! меланомы
