slide1

“蓝色科技,成就未来”

电力行业调度大屏幕显示系统应用解决方案

宁波蓝科电子工程有限公司

slide2

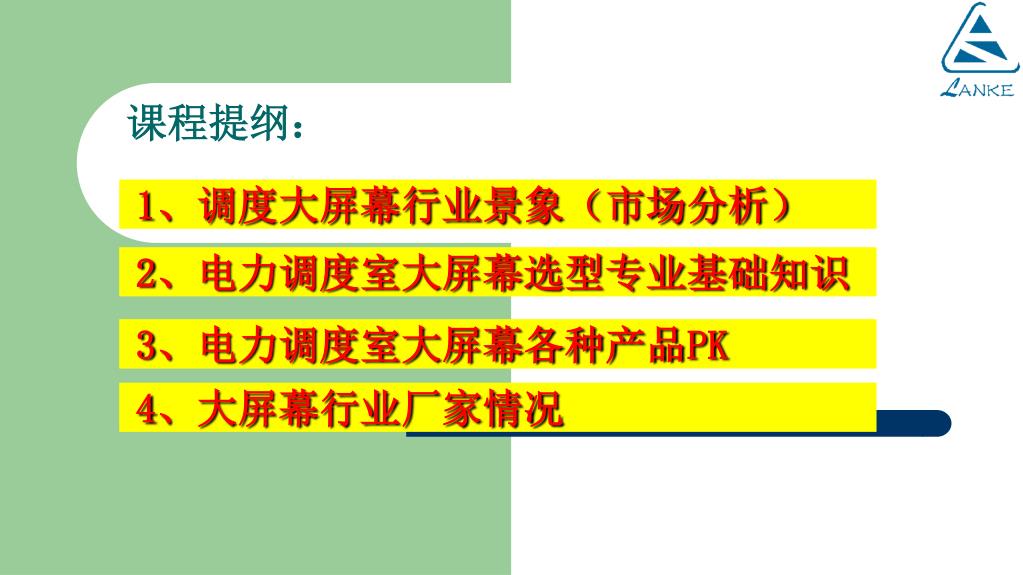

课程提纲:

1、调度大屏幕行业景象(市场分析)

2、电力调度室大屏幕选型专业基础知识

3、电力调度室大屏幕各种产品PK

4、大屏幕行业厂家情况

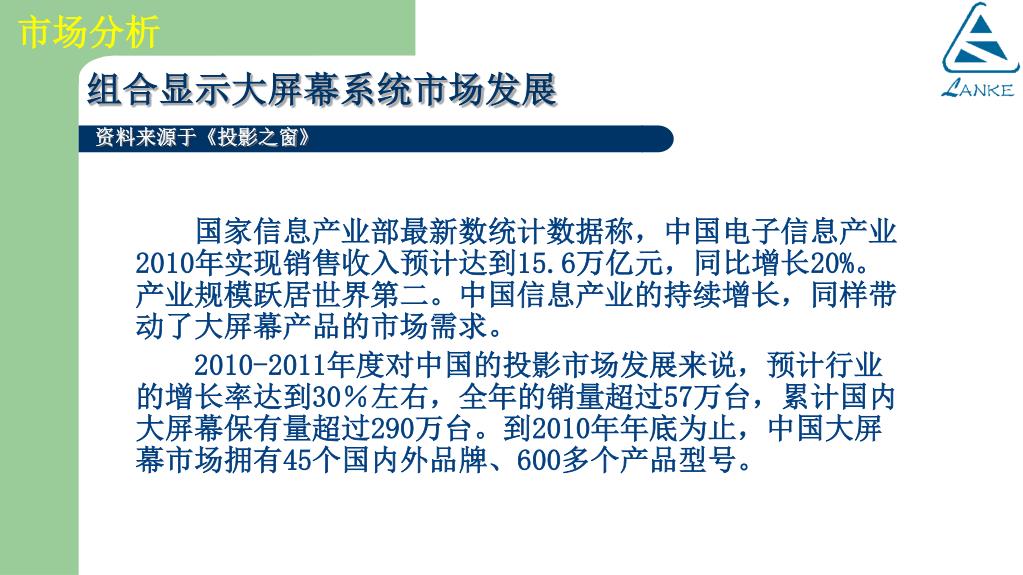

slide3

市场分析

资料来源于《投影之窗》

组合显示大屏幕系统市场发展

国家信息产业部最新数统计数据称,中国电子信息产业2010年实现销售收入预计达到15.6万亿元,同比增长20%。产业规模跃居世界第二。中国信息产业的持续增长,同样带动了大屏幕产品的市场需求。

2010-2011年度对中国的投影市场发展来说,预计行业的增长率达到30%左右,全年的销量超过57万台,累计国内大屏幕保有量超过290万台。到2010年年底为止,中国大屏幕市场拥有45个国内外品牌、600多个产品型号。

slide4

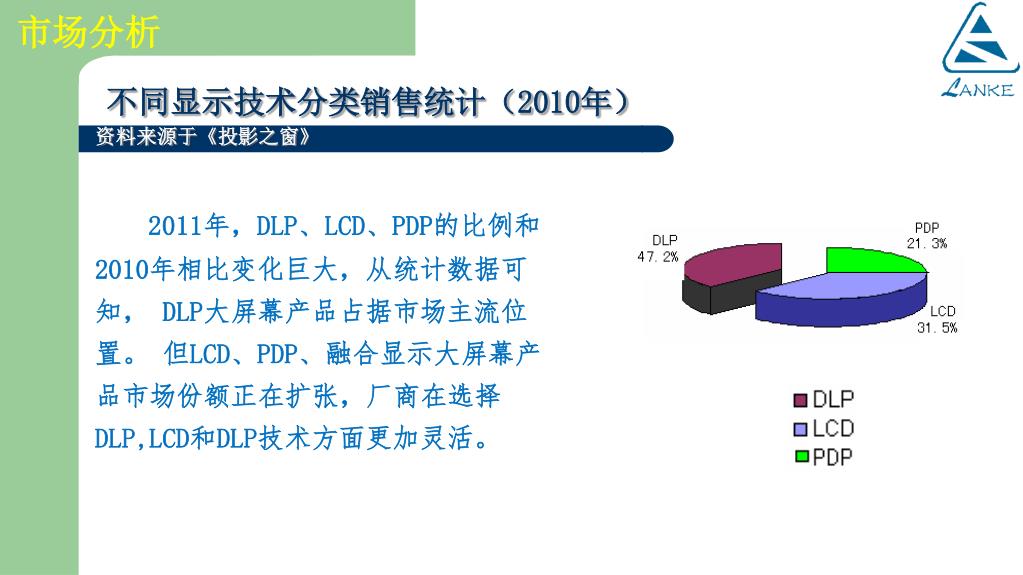

2011年,DLP、LCD、PDP的比例和2010年相比变化巨大,从统计数据可知, DLP大屏幕产品占据市场主流位置。 但LCD、PDP、融合显示大屏幕产品市场份额正在扩张,厂商在选择DLP,LCD和DLP技术方面更加灵活。

市场分析

不同显示技术分类销售统计(2010年)

资料来源于《投影之窗》

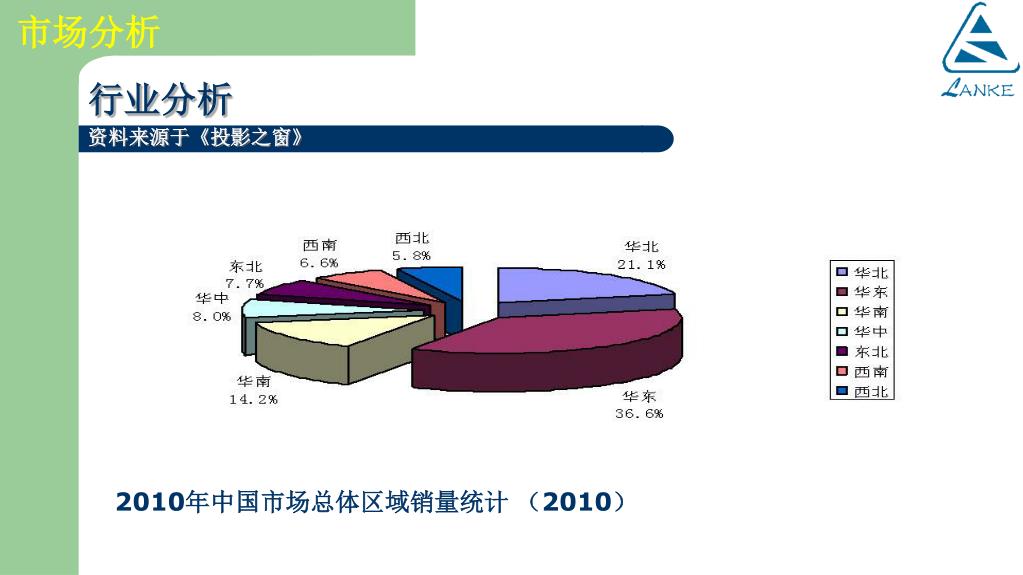

slide5

市场分析

行业分析

资料来源于《投影之窗》

2010年中国市场总体区域销量统计 (2010)

slide6

市场分析

分析结果

资料来源于《投影之窗》

分析表明,各行业对大屏幕产品的需求都在快速增长。特别是中国高端调度系统组合显示、控制室等工程市场迎来明显增长,扩大了行业监控需求,除了省级、市级、地级的政府、军警、电力、金融、交通、高端商务等领域已建设到一定程度,县级职能部门等新兴市场已开始启动。

slide7

市场分析

组合屏系统应用

  • 涵盖:
  • 能源电力
  • 公安系统
  • 政府机关
  • 国防军事
  • 广电娱乐
  • 交通通讯
  • 文教卫生
  • 金融电讯
  • 企业
  • ……
slide8

如何设计投影系统

电力行业组合显示影系统的设计

1、环境

2、系统用途

3、观众观感与人体工学

4、预算

5、设计思路

6、设计理念

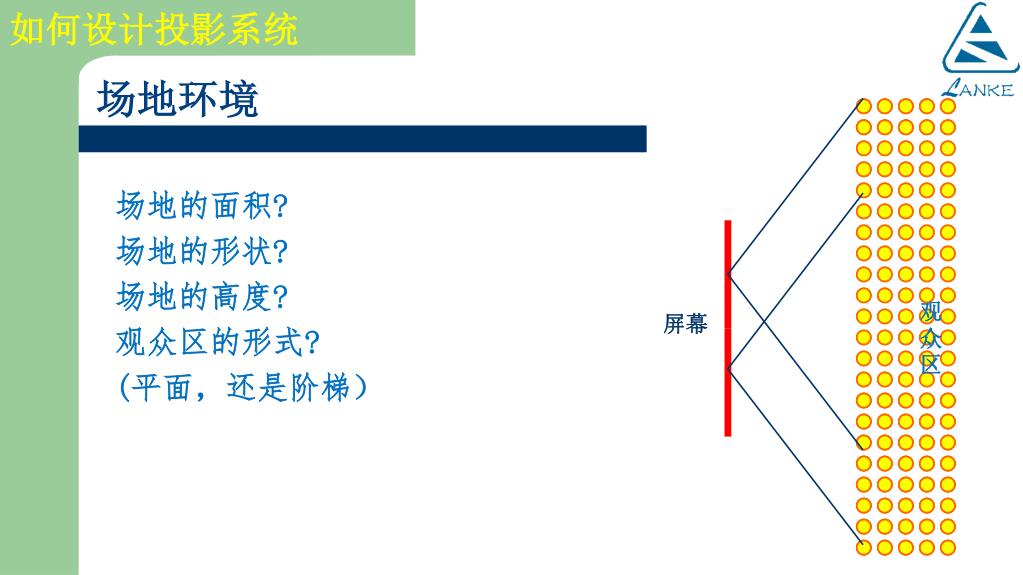

slide9

如何设计投影系统

观众区

屏幕

场地环境

场地的面积?

场地的形状?

场地的高度?

观众区的形式?

(平面,还是阶梯)

投影屏幕

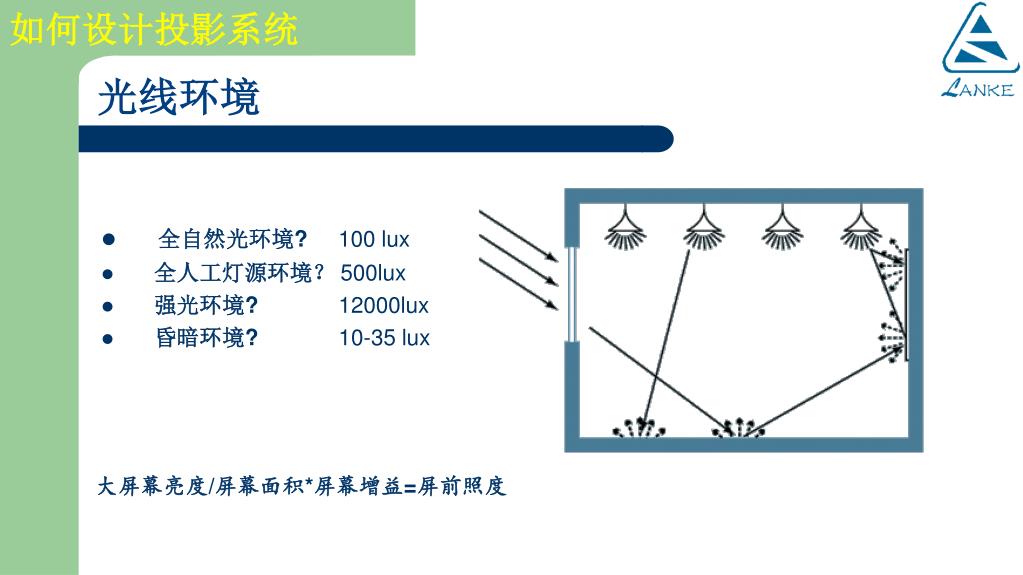

slide10

如何设计投影系统

光线环境
  • 全自然光环境? 100 lux
  • 全人工灯源环境? 500lux
  • 强光环境? 12000lux
  • 昏暗环境?10-35 lux

大屏幕亮度/屏幕面积*屏幕增益=屏前照度

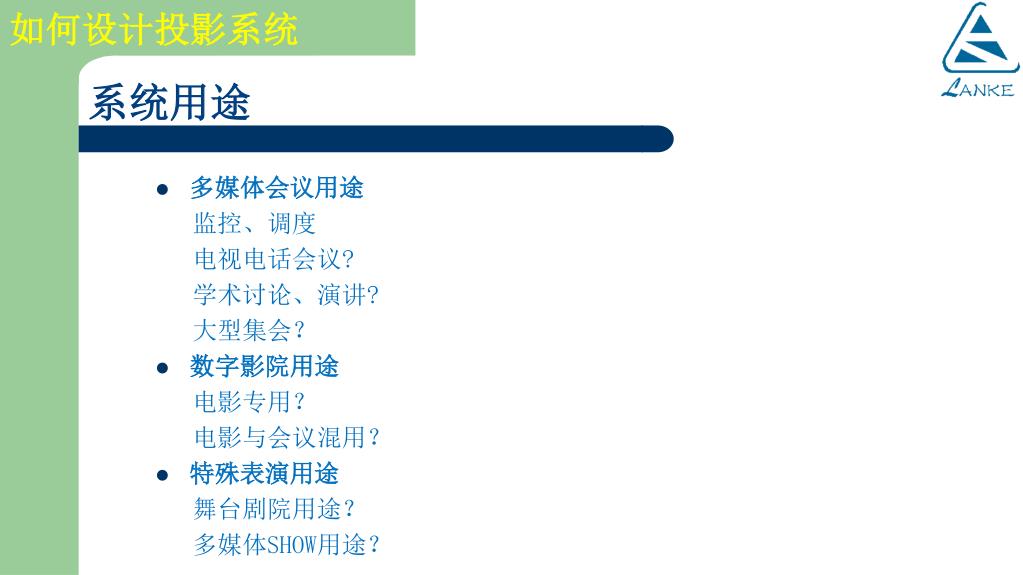

slide11

如何设计投影系统

系统用途

  • 多媒体会议用途

监控、调度

电视电话会议?

学术讨论、演讲?

大型集会?

  • 数字影院用途

电影专用?

电影与会议混用?

  • 特殊表演用途

舞台剧院用途?

多媒体SHOW用途?

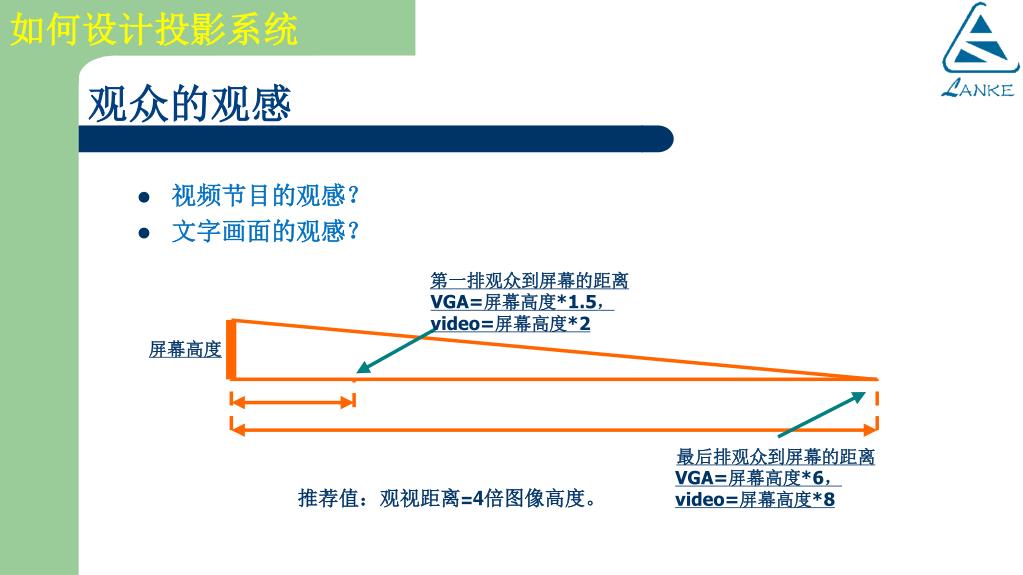

slide12

如何设计投影系统

第一排观众到屏幕的距离

VGA=屏幕高度*1.5,video=屏幕高度*2

屏幕高度

最后排观众到屏幕的距离

VGA=屏幕高度*6,video=屏幕高度*8

推荐值:观视距离=4倍图像高度。

观众的观感

  • 视频节目的观感?
  • 文字画面的观感?

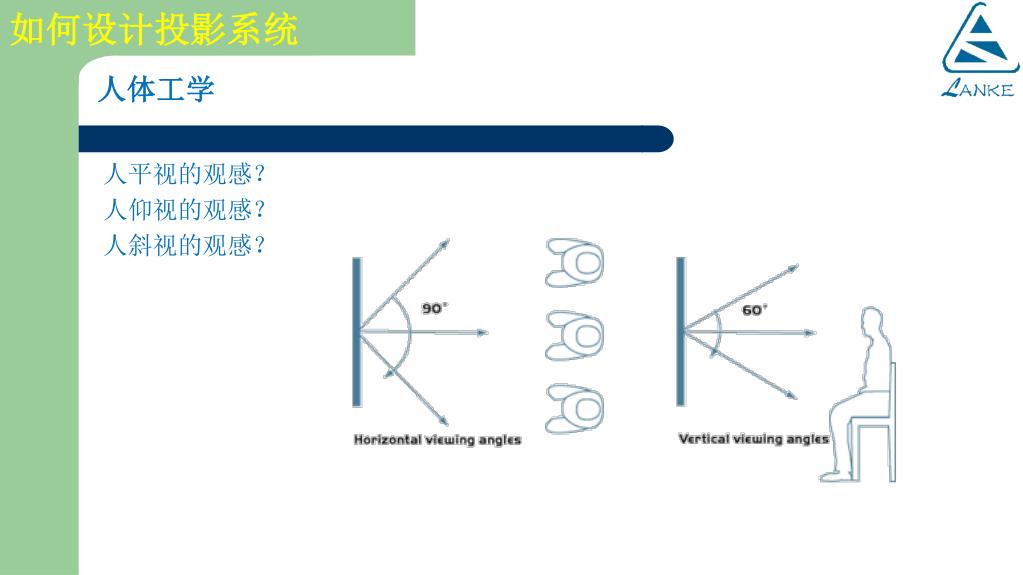

slide13

如何设计投影系统

人体工学

人平视的观感?

人仰视的观感?

人斜视的观感?

slide14

如何设计投影系统

不同显示比例
  • 4:3画面的观感?
  • 16:9 、1.89:1、2.35:1的观感?
slide15

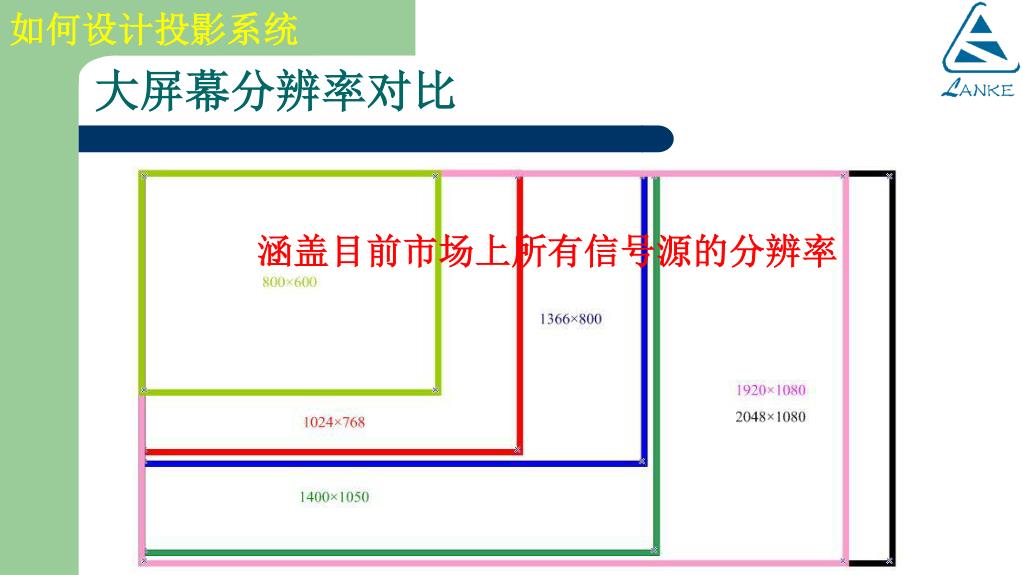

如何设计投影系统

大屏幕分辨率对比

涵盖目前市场上所有信号源的分辨率

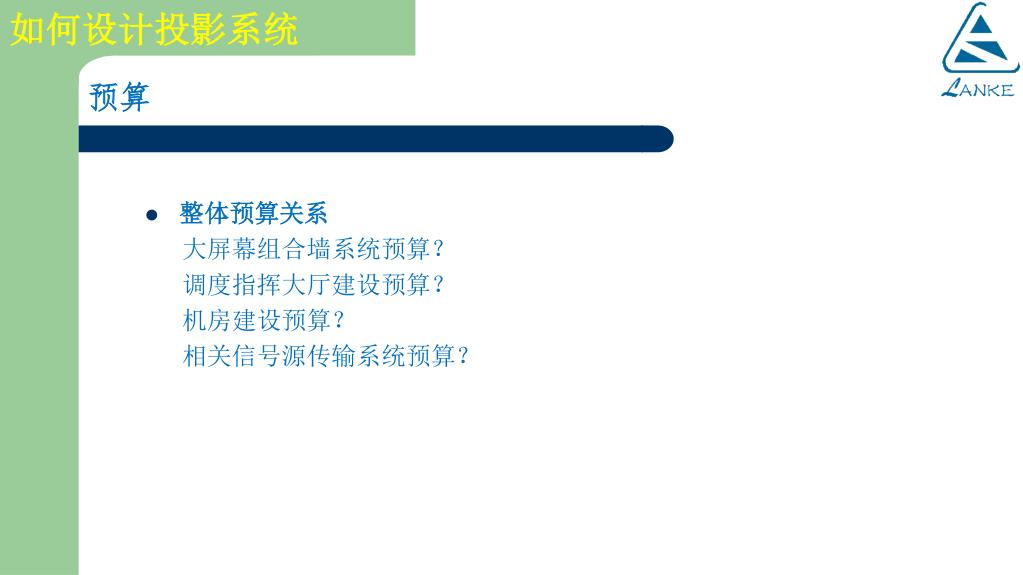

slide16

如何设计投影系统

预算

  • 整体预算关系

大屏幕组合墙系统预算?

调度指挥大厅建设预算?

机房建设预算?

相关信号源传输系统预算?

slide17

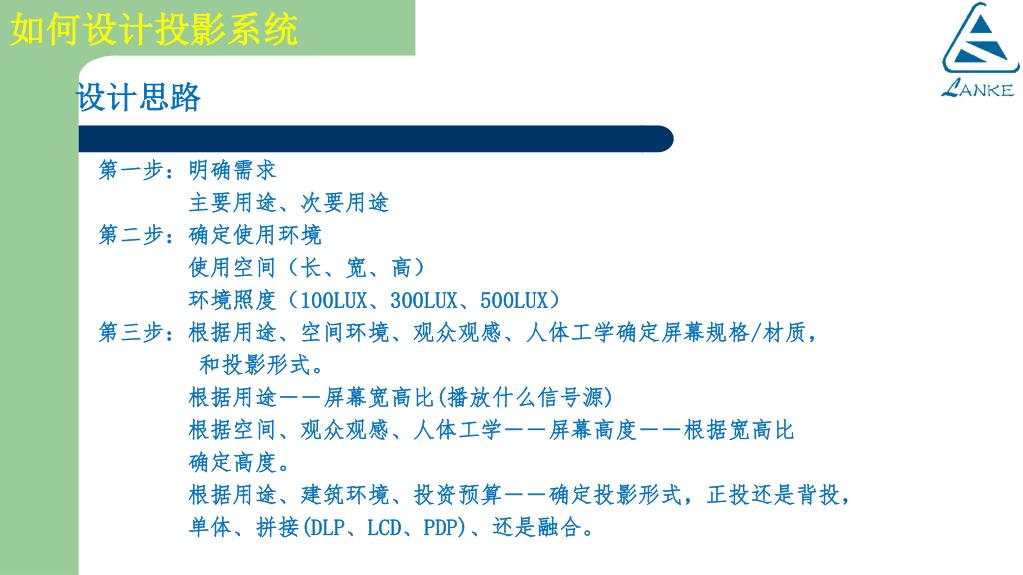

如何设计投影系统

设计思路

第一步:明确需求

主要用途、次要用途

第二步:确定使用环境

使用空间(长、宽、高)

环境照度(100LUX、300LUX、500LUX)

第三步:根据用途、空间环境、观众观感、人体工学确定屏幕规格/材质,

和投影形式。

根据用途--屏幕宽高比(播放什么信号源)

根据空间、观众观感、人体工学--屏幕高度--根据宽高比

确定高度。

根据用途、建筑环境、投资预算--确定投影形式,正投还是背投,

单体、拼接(DLP、LCD、PDP)、还是融合。

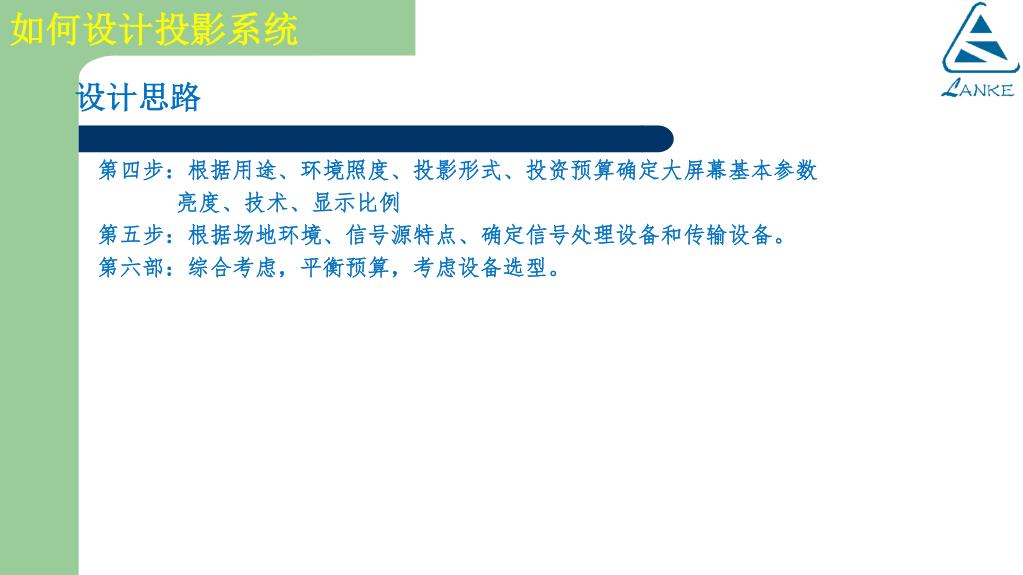

slide18

如何设计投影系统

设计思路

第四步:根据用途、环境照度、投影形式、投资预算确定大屏幕基本参数

亮度、技术、显示比例

第五步:根据场地环境、信号源特点、确定信号处理设备和传输设备。

第六部:综合考虑,平衡预算,考虑设备选型。

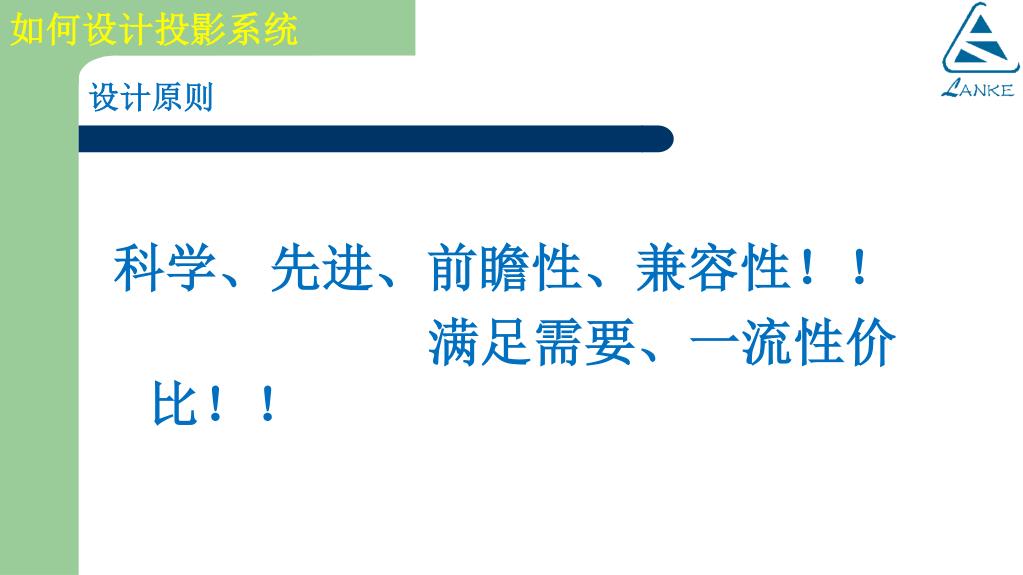

slide19

如何设计投影系统

设计原则

科学、先进、前瞻性、兼容性!!

满足需要、一流性价比!!

slide20

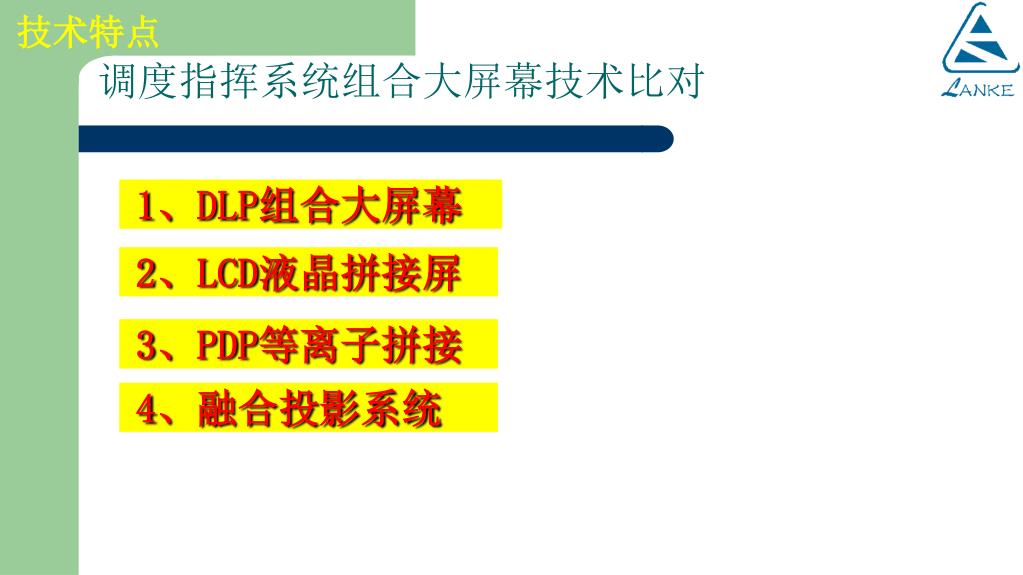

技术特点

调度指挥系统组合大屏幕技术比对

1、DLP组合大屏幕

2、LCD液晶拼接屏

3、PDP等离子拼接

4、融合投影系统

slide21

技术特点

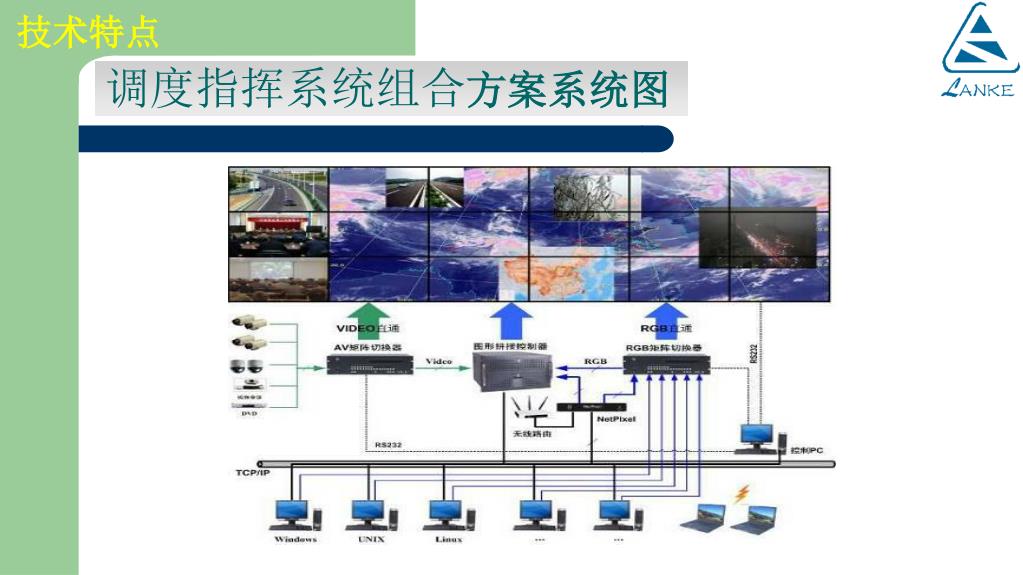

调度指挥系统组合方案系统图

slide23

技术特点

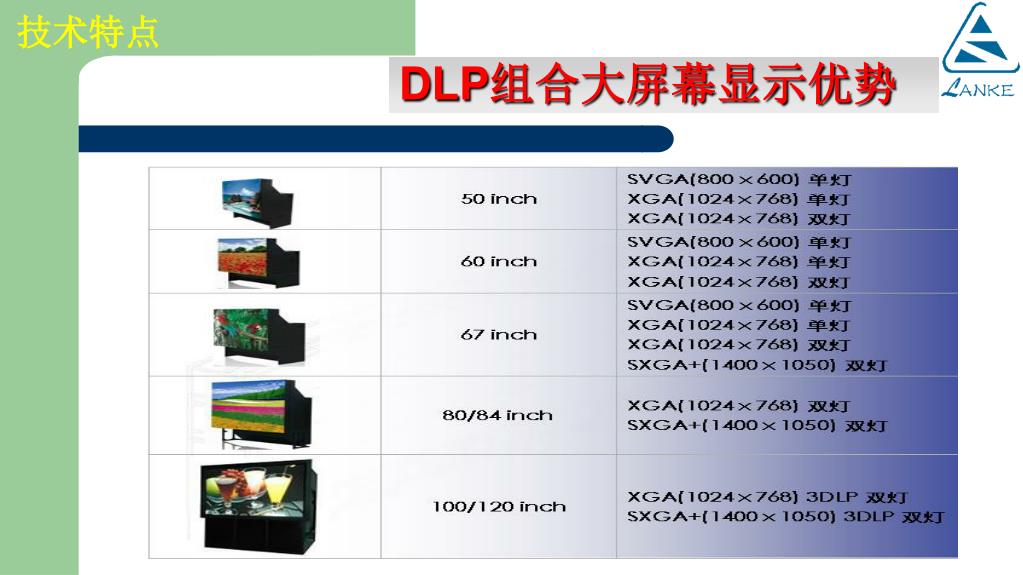

DLP组合大屏幕显示优势

slide24

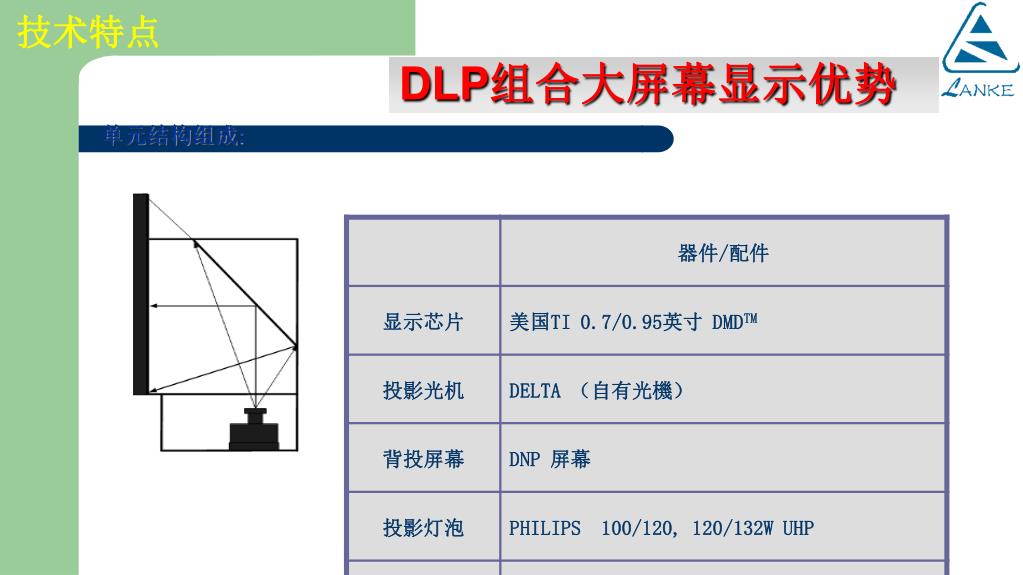

技术特点

DLP组合大屏幕显示优势

单元结构组成:

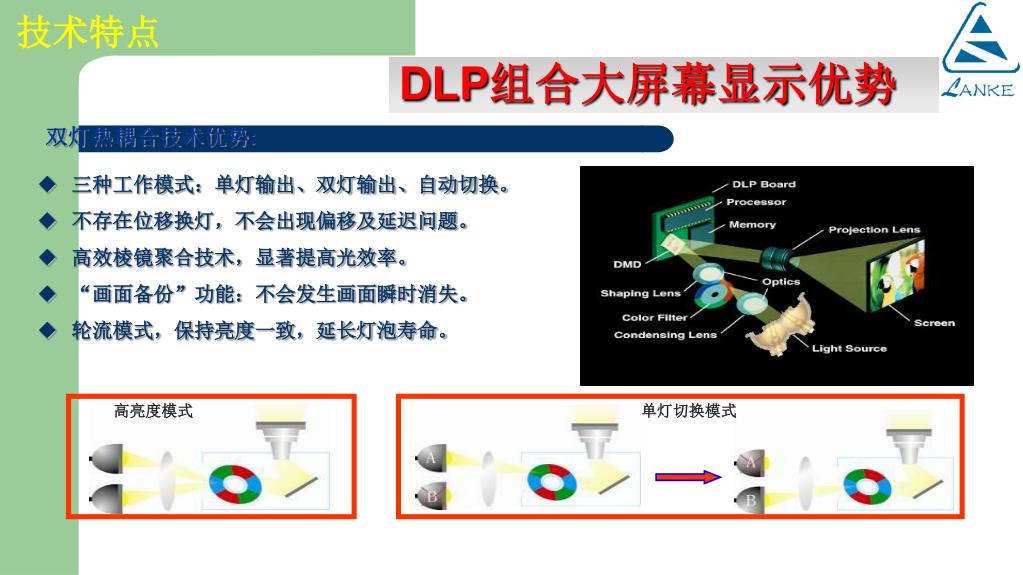

slide25

技术特点

DLP组合大屏幕显示优势

双灯热耦合技术优势:

  • 三种工作模式:单灯输出、双灯输出、自动切换。
  • 不存在位移换灯,不会出现偏移及延迟问题。
  • 高效棱镜聚合技术,显著提高光效率。
  • “画面备份”功能:不会发生画面瞬时消失。
  • 轮流模式,保持亮度一致,延长灯泡寿命。

高亮度模式

单灯切换模式

slide26

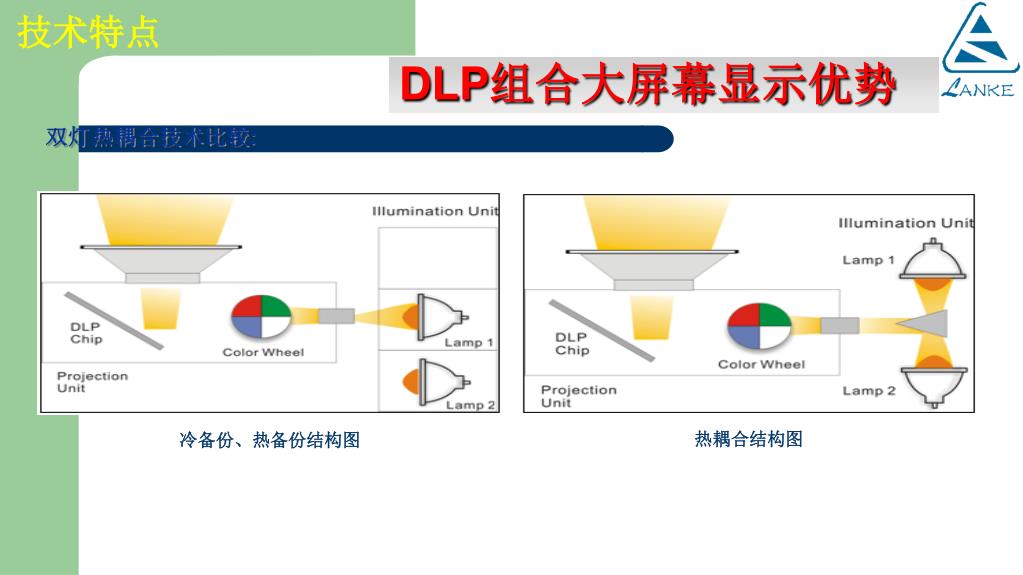

冷备份、热备份结构图

热耦合结构图

技术特点

DLP组合大屏幕显示优势

双灯热耦合技术比较:

slide27

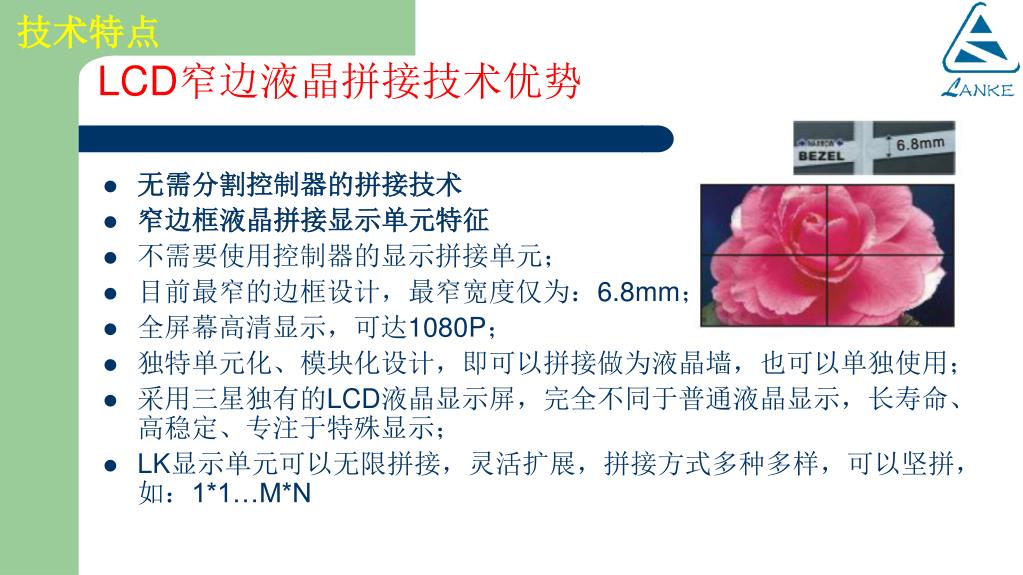

技术特点

LCD窄边液晶拼接技术优势
  • 无需分割控制器的拼接技术
  • 窄边框液晶拼接显示单元特征
  • 不需要使用控制器的显示拼接单元;
  • 目前最窄的边框设计,最窄宽度仅为:6.8mm;
  • 全屏幕高清显示,可达1080P;
  • 独特单元化、模块化设计,即可以拼接做为液晶墙,也可以单独使用;
  • 采用三星独有的LCD液晶显示屏,完全不同于普通液晶显示,长寿命、高稳定、专注于特殊显示;
  • LK显示单元可以无限拼接,灵活扩展,拼接方式多种多样,可以坚拼,如:1*1…M*N
slide28

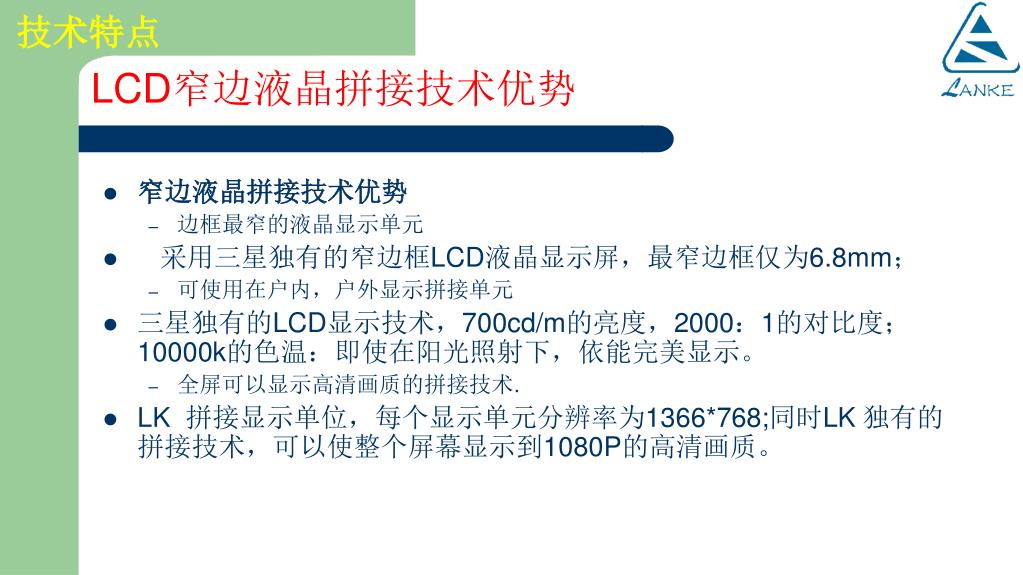

技术特点

LCD窄边液晶拼接技术优势
  • 窄边液晶拼接技术优势
    • 边框最窄的液晶显示单元
  • 采用三星独有的窄边框LCD液晶显示屏,最窄边框仅为6.8mm;
    • 可使用在户内,户外显示拼接单元
  • 三星独有的LCD显示技术,700cd/m的亮度,2000:1的对比度;10000k的色温:即使在阳光照射下,依能完美显示。
    • 全屏可以显示高清画质的拼接技术.
  • LK 拼接显示单位,每个显示单元分辨率为1366*768;同时LK 独有的拼接技术,可以使整个屏幕显示到1080P的高清画质。

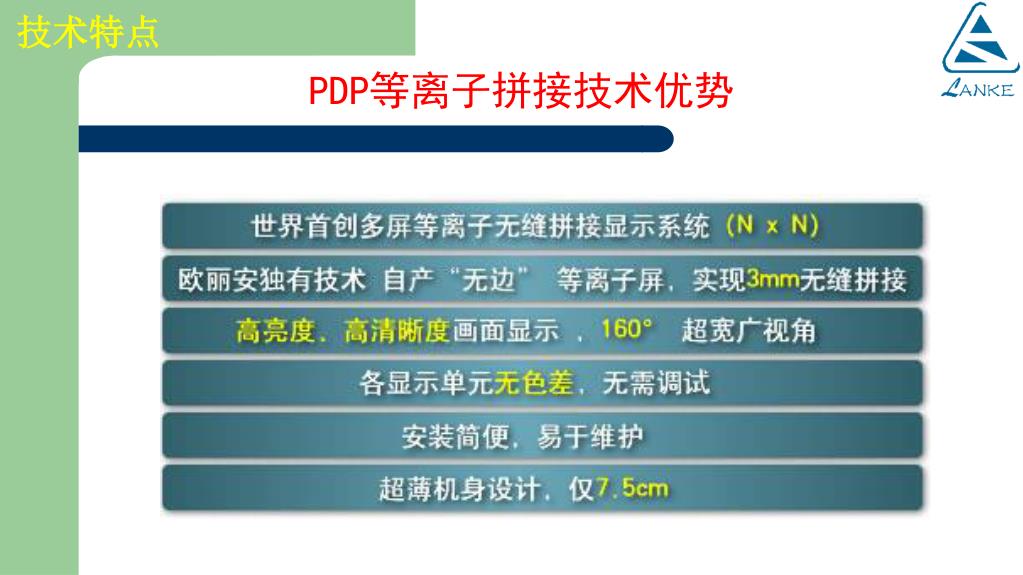

slide29

技术特点

PDP等离子拼接技术优势

slide30

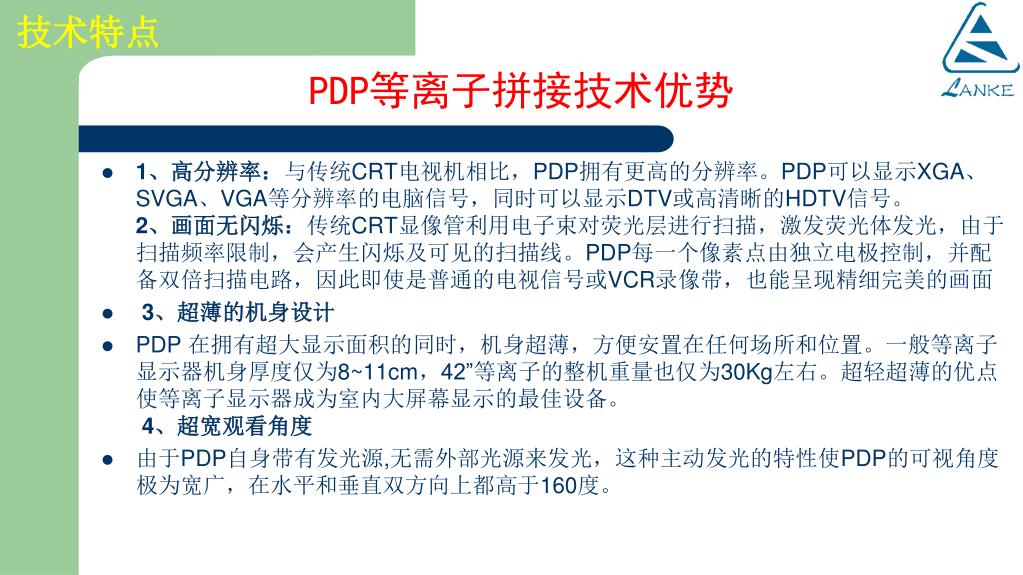

技术特点

PDP等离子拼接技术优势

  • 1、高分辨率:与传统CRT电视机相比,PDP拥有更高的分辨率。PDP可以显示XGA、SVGA、VGA等分辨率的电脑信号,同时可以显示DTV或高清晰的HDTV信号。 2、画面无闪烁:传统CRT显像管利用电子束对荧光层进行扫描,激发荧光体发光,由于扫描频率限制,会产生闪烁及可见的扫描线。PDP每一个像素点由独立电极控制,并配备双倍扫描电路,因此即使是普通的电视信号或VCR录像带,也能呈现精细完美的画面
  • 3、超薄的机身设计
  • PDP 在拥有超大显示面积的同时,机身超薄,方便安置在任何场所和位置。一般等离子显示器机身厚度仅为8~11cm,42”等离子的整机重量也仅为30Kg左右。超轻超薄的优点使等离子显示器成为室内大屏幕显示的最佳设备。 4、超宽观看角度
  • 由于PDP自身带有发光源,无需外部光源来发光,这种主动发光的特性使PDP的可视角度极为宽广,在水平和垂直双方向上都高于160度。
slide31

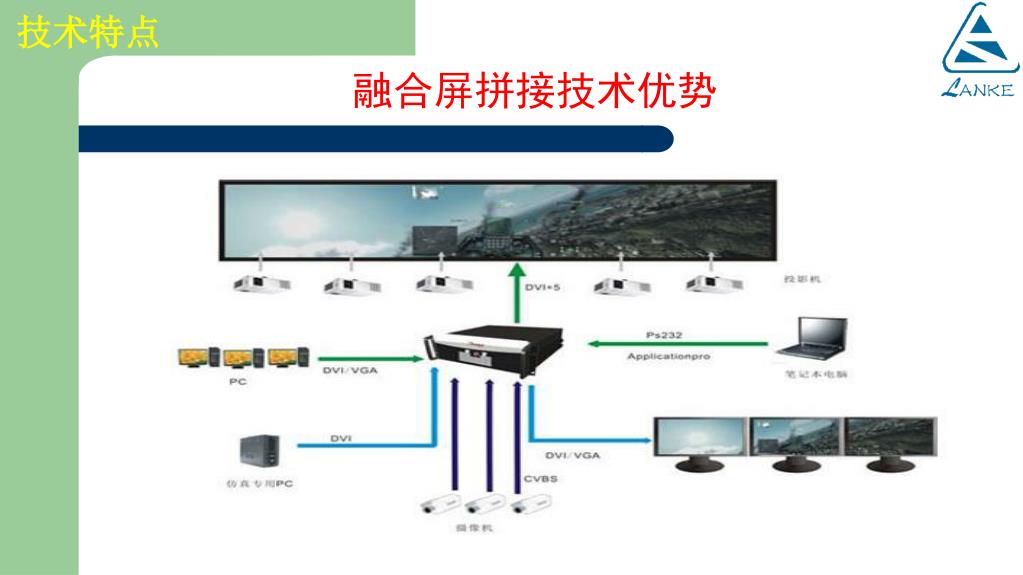

技术特点

融合屏拼接技术优势

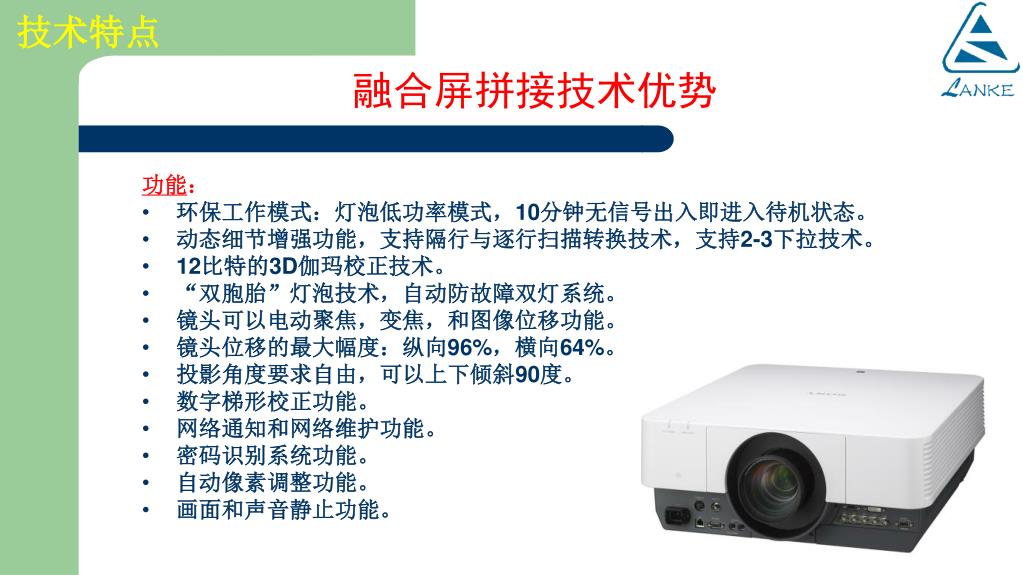

slide32

技术特点

融合屏拼接技术优势

  • 功能:
  • 环保工作模式:灯泡低功率模式,10分钟无信号出入即进入待机状态。
  • 动态细节增强功能,支持隔行与逐行扫描转换技术,支持2-3下拉技术。
  • 12比特的3D伽玛校正技术。
  • “双胞胎”灯泡技术,自动防故障双灯系统。
  • 镜头可以电动聚焦,变焦,和图像位移功能。
  • 镜头位移的最大幅度:纵向96%,横向64%。
  • 投影角度要求自由,可以上下倾斜90度。
  • 数字梯形校正功能。
  • 网络通知和网络维护功能。
  • 密码识别系统功能。
  • 自动像素调整功能。
  • 画面和声音静止功能。

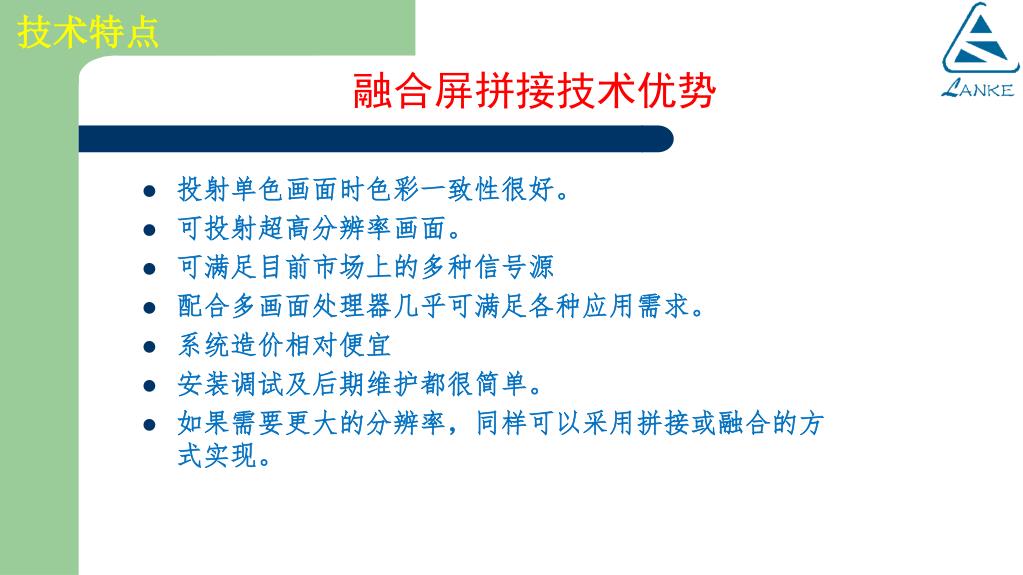

slide33

技术特点

融合屏拼接技术优势

  • 投射单色画面时色彩一致性很好。
  • 可投射超高分辨率画面。
  • 可满足目前市场上的多种信号源
  • 配合多画面处理器几乎可满足各种应用需求。
  • 系统造价相对便宜
  • 安装调试及后期维护都很简单。
  • 如果需要更大的分辨率,同样可以采用拼接或融合的方式实现。
slide34

技术特点

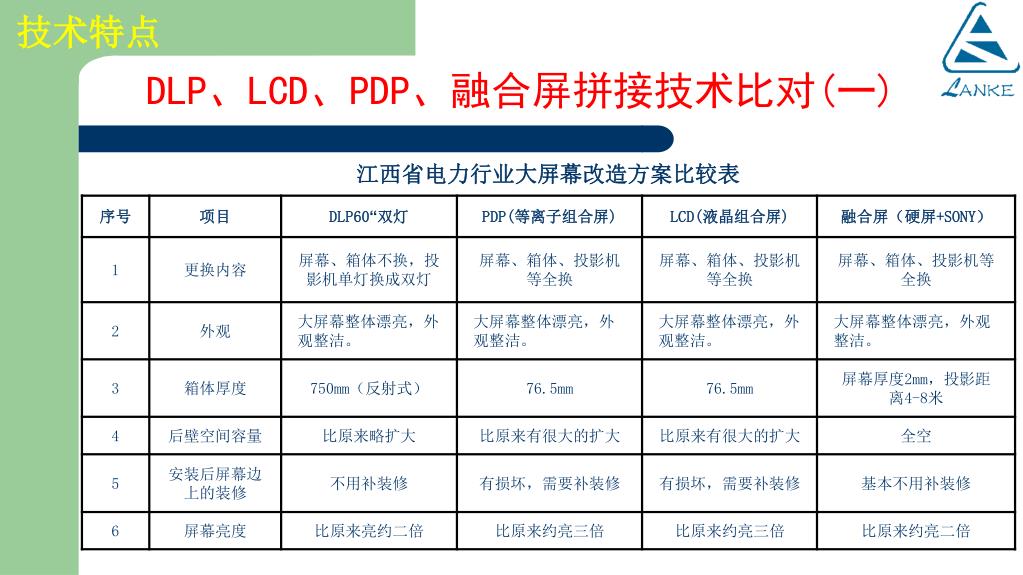

DLP、LCD、PDP、融合屏拼接技术比对(一)

slide35

技术特点

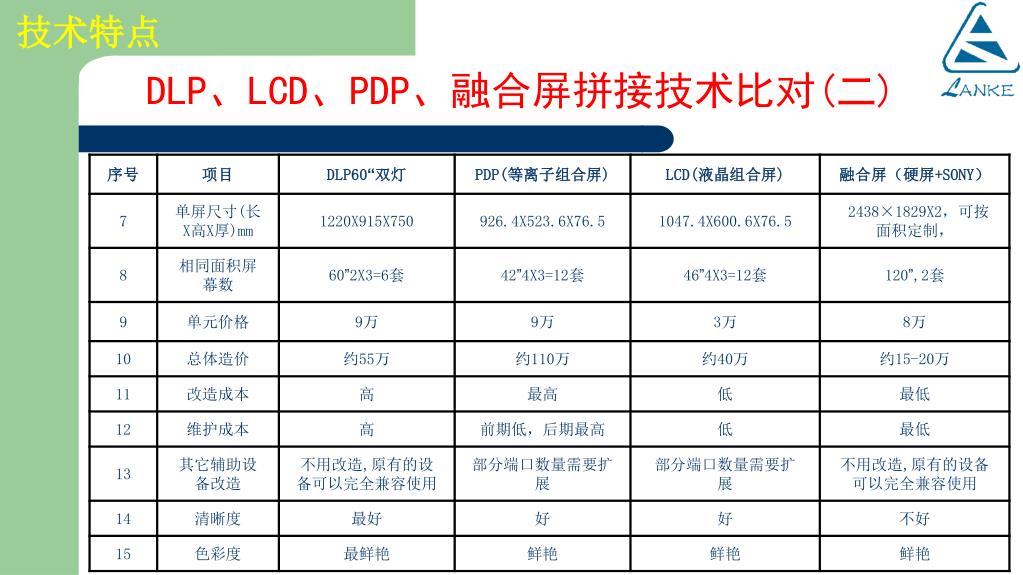

DLP、LCD、PDP、融合屏拼接技术比对(二)

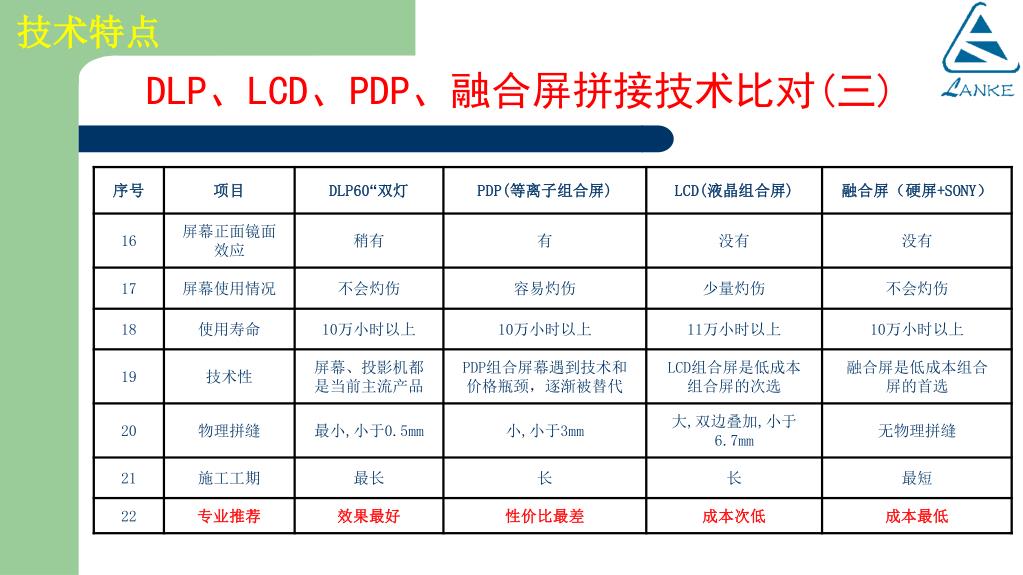

slide36

技术特点

DLP、LCD、PDP、融合屏拼接技术比对(三)

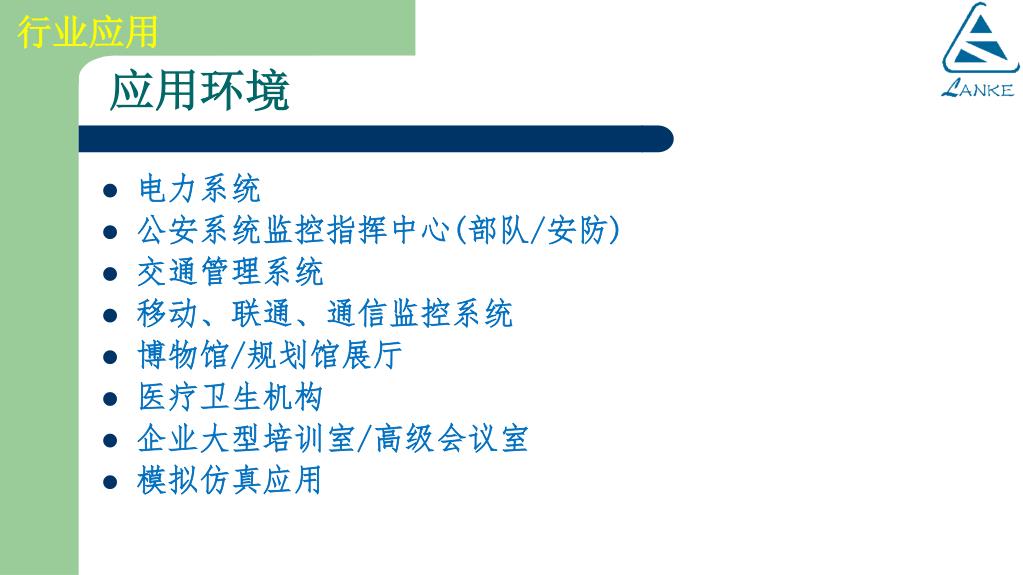

slide37

行业应用

应用环境

  • 电力系统
  • 公安系统监控指挥中心(部队/安防)
  • 交通管理系统
  • 移动、联通、通信监控系统
  • 博物馆/规划馆展厅
  • 医疗卫生机构
  • 企业大型培训室/高级会议室
  • 模拟仿真应用
slide38

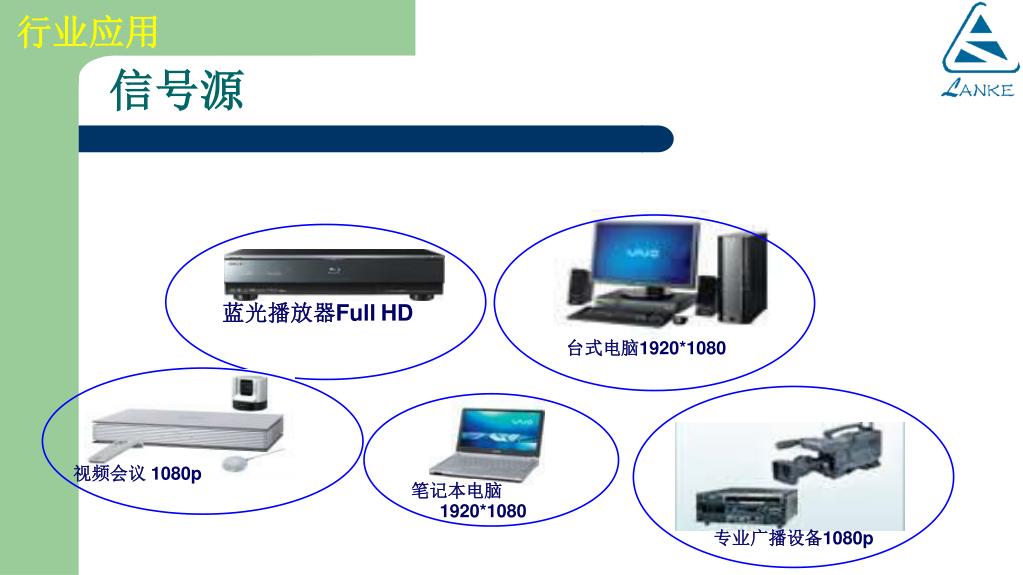

台式电脑1920*1080

视频会议 1080p

笔记本电脑

1920*1080

专业广播设备1080p

行业应用

信号源

蓝光播放器Full HD

slide39

安装调试及维护

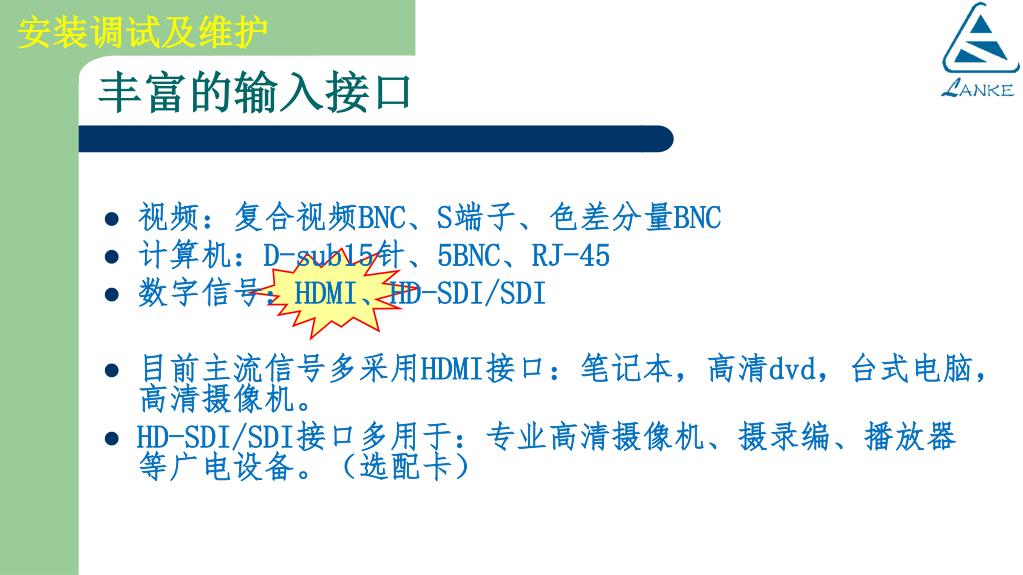

丰富的输入接口
  • 视频:复合视频BNC、S端子、色差分量BNC
  • 计算机:D-sub15针、5BNC、RJ-45
  • 数字信号:HDMI、HD-SDI/SDI
  • 目前主流信号多采用HDMI接口:笔记本,高清dvd,台式电脑,高清摄像机。
  • HD-SDI/SDI接口多用于:专业高清摄像机、摄录编、播放器等广电设备。(选配卡)
slide40

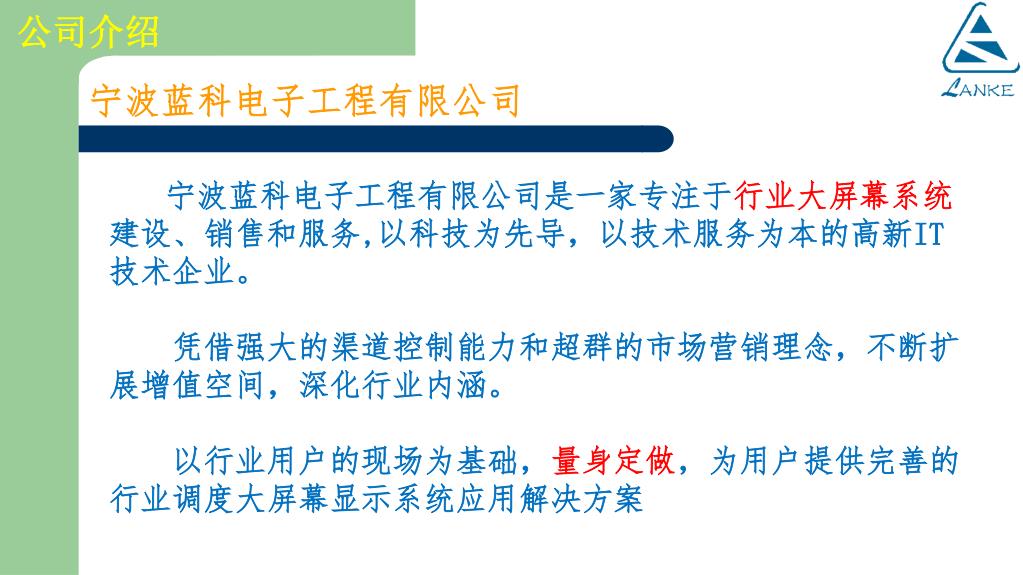

公司介绍

宁波蓝科电子工程有限公司

宁波蓝科电子工程有限公司是一家专注于行业大屏幕系统建设、销售和服务,以科技为先导,以技术服务为本的高新IT技术企业。

凭借强大的渠道控制能力和超群的市场营销理念,不断扩展增值空间,深化行业内涵。

以行业用户的现场为基础,量身定做,为用户提供完善的行业调度大屏幕显示系统应用解决方案

slide41

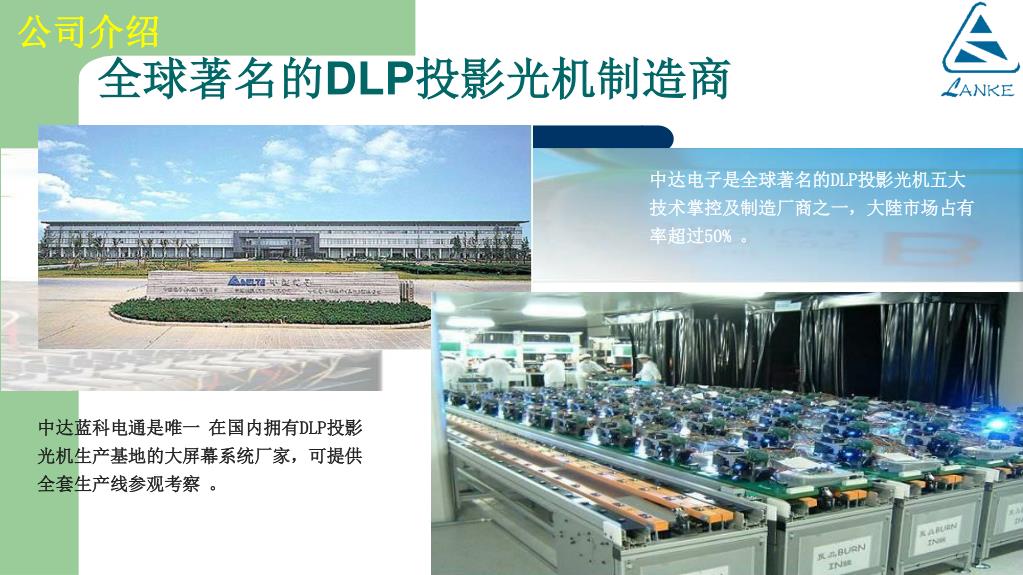

公司介绍

全球著名的DLP投影光机制造商

中达电子是全球著名的DLP投影光机五大技术掌控及制造厂商之一,大陸市场占有率超过50% 。

中达蓝科电通是唯一 在国内拥有DLP投影光机生产基地的大屏幕系统厂家,可提供全套生产线参观考察 。

slide42

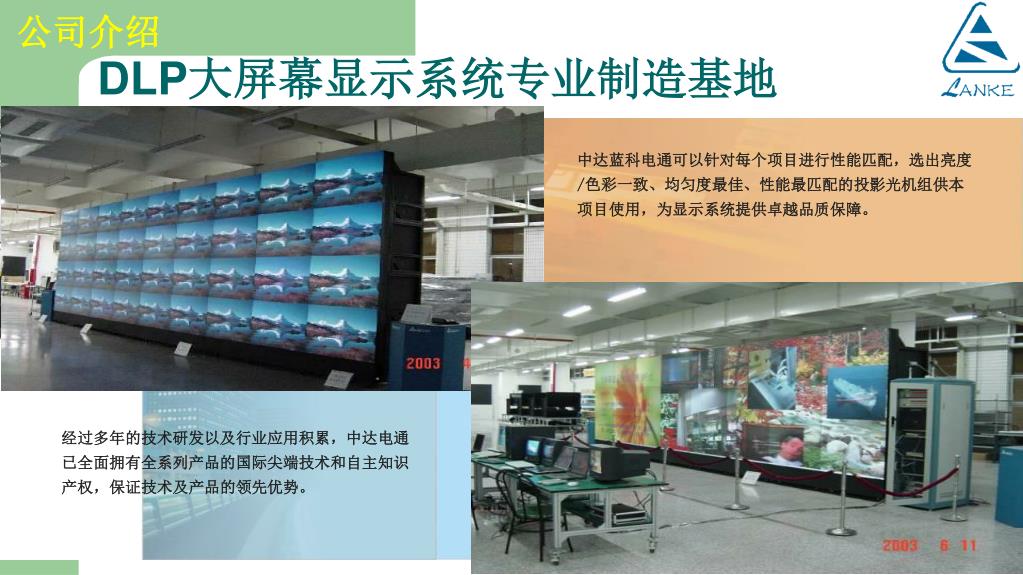

公司介绍

DLP大屏幕显示系统专业制造基地

中达蓝科电通可以针对每个项目进行性能匹配,选出亮度/色彩一致、均匀度最佳、性能最匹配的投影光机组供本项目使用,为显示系统提供卓越品质保障。

经过多年的技术研发以及行业应用积累,中达电通已全面拥有全系列产品的国际尖端技术和自主知识产权,保证技术及产品的领先优势。

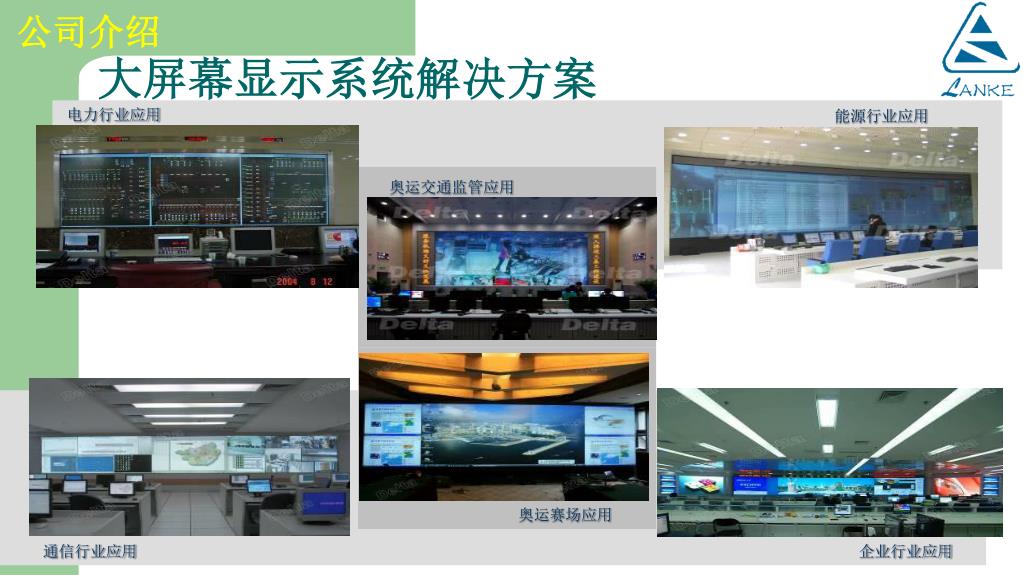

slide43

公司介绍

大屏幕显示系统解决方案

电力行业应用

能源行业应用

奥运交通监管应用

奥运赛场应用

通信行业应用

企业行业应用

slide44

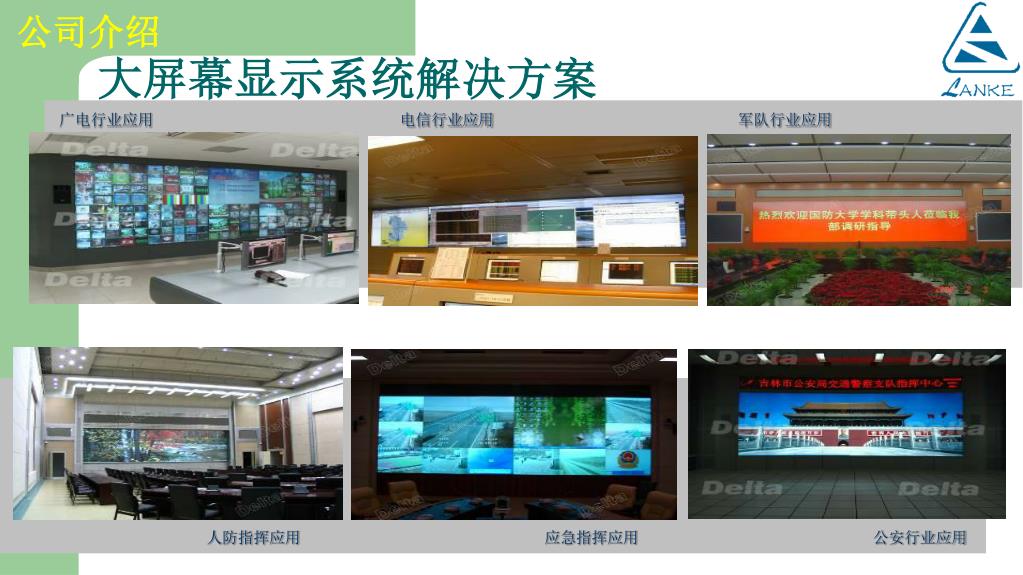

公司介绍

大屏幕显示系统解决方案

广电行业应用

电信行业应用

军队行业应用

人防指挥应用

应急指挥应用

公安行业应用

slide45

谢谢!

宁波蓝科电子工程有限公司

24小时咨询热线:

13736007770(陈君平)

公司地址:宁波市环城北路东段699号      邮编:315028

公司电话:0574-87233009 87233209(总机) 传真:0574-87233009-805

江西分公司地址:南昌国安路128号3楼 Http://www.nblanke.com.cn

江西分公司电话:0791-8180856 E-mail:nb_lanke@sina.com
