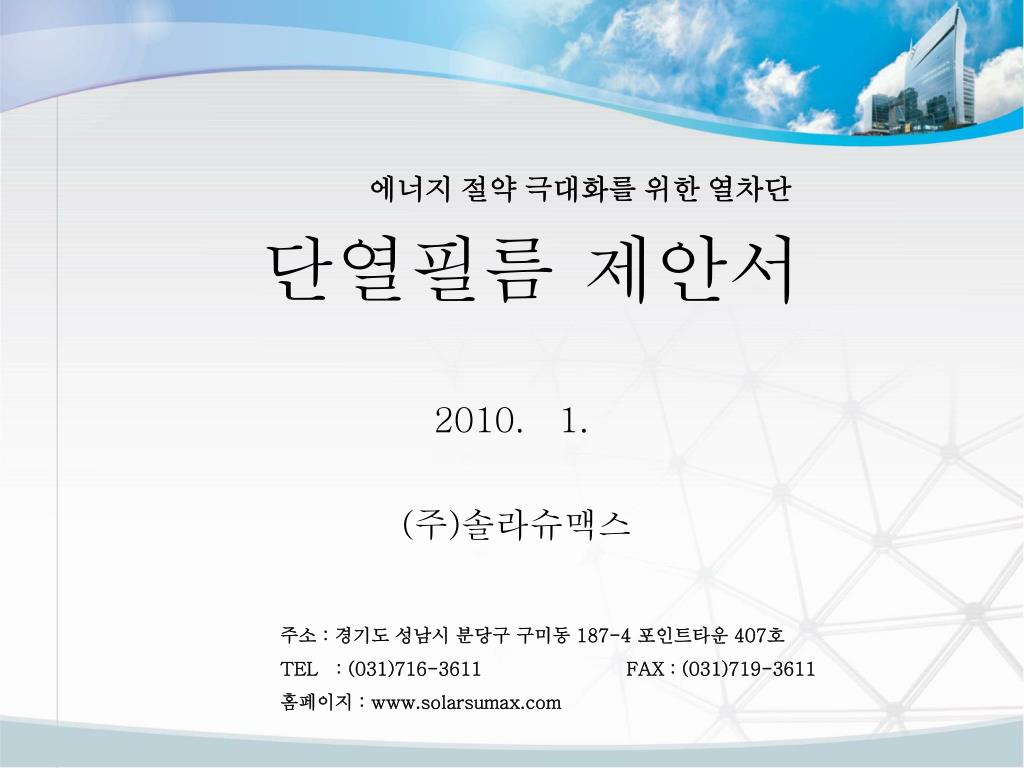

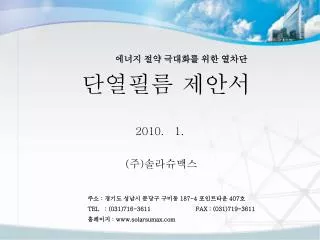

에너지 절약 극대화를 위한 열차단 단열필름 제안서 2010. 1. (주)솔라슈맥스 주소 : 경기도 성남시 분당구 구미동 187-4 포인트타운 407호 TEL : (031)716-3611 FAX : (031)719-3611 홈페이지 : www.solarsumax.com
4 6 8 9 5 1 2 7 3 단열필름의 주요기능 & 필요성 SUMAX 단열필름 비교 냉방 에너지 절감 TEST 난방 에너지 절감 TEST 정부발표자료 [요약] 품질인증서 SUMAX 시공사례 경제성 검토 단열필름의 이해 목 차
1. 단열필름의 이해 1) 단열필름의 개요 하절기 의 과도한 태양열의 실내유입을 차단하여 실내 온도 상승을억제하고 동절기의 실내 온기의 외부 유출을 차단함 으로서 에너지 손실 최소화. NEXFIL 단열필름은 국내기술력으로 개발된 제품으로 단열 효과 및 유해 자외선 차단, 눈부심 감소 등은 물론 높은 경제성을 가지고 있는 우수한 제품임. 가시광선 영역은 최대한 투과하여 넓은 시야 확보 및 쾌적한 근무 환경 조성. 유리에 건축용 특수필름을 부착하는 윈도우용 단열필름. 3
2) 태양광의 이해 • 태양광은 자외선, 가시광선, 적외선 등3가지로 나뉜다. • 적외선으로 인해 열(熱)을 감지할 수 있다. 적외선(근/원) 가 시 광 선 자 외 선 적외선=열 태양열 분광 분포 태양광의 분광 분포 이해 • 태양광은 자외선, 가시광선, 적외선 등의 3가지로 나뉜다. • 자외선-C영역 : 100~280nm, 자외선-B영역 : 280~320nm, 자외선-A영역 : 320~380nm • 가시광선 영역 : 380~780nm, 근적외선 영역 : 780~2500nm, 원적외선 영역 : 2500~60,000nm 4
1 2 솔라슈맥스 제품 A 회사 OOO 제품 3) 태양광 파장에 따른 스펙트럼 결과 비교 NF 6585S NF 7099S 태양광의 분광 분포 이해 • 태양광은 자외선, 가시광선, 적외선 등의 3가지로 나뉜다. • 자외선-C영역 : 100~280nm, 자외선-B영역 : 280~320nm, 자외선-A영역 : 320~380nm • 가시광선 영역 : 380~780nm, 근적외선 영역 : 780~2500nm, 원적외선 영역 : 2500~60,000nm 5
4) 필름 부착시 유리성능 비교 ※ 상기 성적결과를 위한 필름 시료는 NF 7090S 필름 기준임. 차폐계수란 • 유리에 직접 투과된 태양열과 유리 내부로 흡수된 태양열이 실내로 방사열이 전달되는 정도를 나타내며, 차폐계수가 1.0인 0.3mm • 두께의 맑은 유리에 대하여 특정 유리가 어느 정도 태양열을 취득했는지를 나타내는 수치로 표현. 차폐계수는 0.0에서 1.0 사이의 • 값을 갖으며, 차폐계수가 작으면 태양열 취득이 낮아지며 결국 좀 더 많은 태양 에너지가 차단됨. 열관류율이란 • 표면적이 1㎡인 구조체를 사이에 두고 온도차가 1℃일때 구조체를 통한 열관류율을 와트로 측정한 것. 열관류율이 낮을수록 • 단열성능은 좋은 것이다. 6
가시광선 투과 적외선 차단 자외선 차단 5) 단열개요 7
냉 난방비절감(에너지 절약) 유해 자외선완벽차단 사생활 보호 & 안전성 확보 건물 미관개선 & 조망권 확보 2. 단열필름의 주요기능 & 필요성 건축물의 에너지 손실 중 가장 큰 부분을 차지하는 것이 창호를 통한 에너지 손실로 (60%이상 차지) 단열 필름의 부착은 필수적인요건임. • 하절기 태양복사열의 내부유입을 차단 / 내부온도 상승 억제 • 동절기 실내온도의 외부유출을 차단 / 에너지 손실 최소화 • 피부보호 / 피부암,백내장 등 예방 • 가구, 커튼 및 실내의 각종 기물의 변색, 탈색 방지 • 눈부심을 방지하여 최적의 조망권 확보 ( 커튼 및 블라인드 설치 불필요 ) • 가시광선 영역은 최대한 투과하여 쾌적한 실내 환경 조성 • 외부로 부터의 시선차단 ( 개인의 사생활 보호 ) • 재해 또는 사고시 파손된 유리조각 비산 방지 ( 유리강도 최고 30배 강화) 8
서울 광진구 소재 ㅇㅇ초등학교 및 중·고교 단열필름 실험 결과 (동절기/하절기)투자비 대비 원금회수기간은 약 1.9년 결과 분석- 연구기관 : 부산대학교 첨단 냉동공조 에너지 센터 - 미국 통계적 자료에 의하면, 단열필름 공사에 따른 모든 비용은 냉·난방비 절감을 통해 평균적으로 2년을 기점으로 Pay-Back되는 것으로 조사됨. 3. SUMAX단열필름 비교 (단위 : %) ※ 저희 SUMAX 제품은 단열성능은 우수하면서도 외국산에 비해 가격은 40~60% 수준으로 매우 경제적임 SUMAX 단열필름은 가시광선은 최대한 투과하여 밝기는 극대화하고 적외선은 99%이상 차단하여 냉·난방에너지 20~30%절감할 수 있는 건축용 단열필름이며 외국제품에 비해 매우 경제적인가격제품 임. 9
4. 냉방 에너지 절감 TEST 1 경기 바이오 센터 ·연구실[공간]내 온도변화 실험 [5/7] (단위: ℃) 평균 5.9℃ 차이 45 39.6 40 39.1 35 36.1 34.2 34.6 30 28.5 27.6 미시공실험실 25 시공실험실 23.1 20 8~9시 9~10시 10~11시 11~12시 2 한국소프트웨어진흥원 누리꿈스퀘어 ·남서향 유리창 단열상자 내 온도변화 실험 [4/11] (단위: ℃) 평균 5.4℃ 차이 부착 미부착 40.8 39.6 38.3 34.3 34.2 34.1 연구개발센터 비즈니스센터 평 균 10
45 미부착 미부착 33.9 3 공군회관 ·5층 객실 507호 단열상자 내 온도변화 실험 [4/18] (단위: ℃) 50 43.3 39.7 40 39.6 부착 35 31.1 30 평균 5℃ 차이 25 25.4 20 8:00 9:00 10:00 4 한국투자증권 ·20층 본사 사무실 [8/14] (단위: ℃) 40 37.9 38 37.6 36 평균 3.67℃ 차이 36 35.3 34 33.9 34.5 33.4 32 32.2 30 부착 28 15:00 16:00 17:00 18:00 11
부착 미부착 5. 난방 에너지 절감 TEST 광교 테크노밸리 내 K빌딩-경기 바이오 센터 · 저온 실험실 [단열상자 내 온도변화 실험] [6/3~6/8] (단위: ℃) 39 38.3 38 37.4 37.7 37.6 37.6 37.3 37 평균 3.67℃ 차이 36 35 34 34.1 34.2 34.2 34.2 33.9 33.5 33 32 31 6월3일 6월4일 6월5일 6월6일 6월7일 6월8일 실내의 더운 공기가 외부로의 전도를 막아줌 약 3~4℃ 정도를 높이는[보온] 온도 변화 효과가 예상 12
일반 고등학교 한국 투자증권 6. 경제성 검토 10년간 단열필름 유지시 총 3.3억원 절감 [연간 3천3백만원] • 연 냉난방 소요 비용 : 1.8억원 • 총 투자비 [단열필름 시공비] :1.2억원 • 단열필름 시공 시 연간 냉난방비 절감액 : 3천3백만원 • 투자회수기간 : 3.5년 10년간 단열필름 유지시 총 1.4억원 절감 [연간 1천 4백만원] • 학교 교실수 : 30개실 • 연 냉난방 소요 비용 : 8천 6백만원 • 총 투자비 [단열필름 시공비] : 2천 7백만원 • 단열필름 시공 시 연간 냉난방비 절감액 : 1천 4백만원 • 투자회수기간 : 1.9년 부산대학교 첨단 냉동공조에너지 센터, ”단열필름에 대한 성능 검토 보고서” (2009.7) ※ 학교별 창호면적 및 운전시간에 따라 상기 계산은 달라질 수 있음. ※ 단열필름 NF 6080S 사양 (가시광선 60%이상 투과 / 열 적외선 80% 이상 차단) 13
7. SUMAX 시공사례 한국소프트웨어진흥원 누리꿈스퀘어 성심병원 KT 목포지사 전남도청 도의회 14
중랑구청 흥인초등학교 SUMAX PARTNER • 한국소프트웨어 진흥원 (DMC산학협력연구센터), 예술의 전당 • 광주은행, 농협중앙회, 부발농협, 마사회 • 수도권 매립지 공사, 진주공군사령부 • 목포 교육청, 전북 교육청, 국회사무처 • 전남도청 도의회, 사천시청, 과천시청, 중랑구청, 고흥군청 • 흥인초교, 광진초교, 동래고교 • 강남성심병원, 녹색병원, 플랜트치과 • KT 목포지사, 송도 테크노파크, 금하빌딩, 운산빌딩, 진로하이트 본사, 분당 아크로비타 주상복합 등 15
8. 품질인증서 16
에너지 이용합리화 추진지침 9. 정부발표자료 [요약] 주관 : 국무총리실, 지식경제부, 에너지관리공단 공공기관이 에너지절약에 솔선수범함으로써 범국민적 에너지 절약의식 확산 • 건물 에너지 효율 등급 표시제 – 2009, 지식경제부 • 탄소 포인트 제도 도입 – 2009, 환경부 / 지방자치단체 • 친환경 그린스쿨 조성 - 2009, 교육과학기술부 • 서울시 건축 위원회 공동주택 심의 기준 발표 - 2009, 서울시 주택국 • 건물 신축 및 개 보수 시 태양열 차단 유리 및 단열필름 설치강구 - 2009, 부산광역시 교육청 17
단열필름을 통한 건물에너지 절감 정책 및 사례 19
에너지 절감 의무화 고성능 창호 일반유리 이중창 대신 특수유리 이중창을 설치하고 공기층 16mm이상 확보 20
