  1. 13.2 电路连接的基本方式

  2. 试一试 你能设计出使两只小灯泡亮起来的电路吗？

  3. 请将设计成功的电路连接,并画出对应电路图。请将设计成功的电路连接,并画出对应电路图。

  4. 把用电器逐个顺次连接起来的电路叫串联电路。把用电器逐个顺次连接起来的电路叫串联电路。 把用电器并列连接起来的电路叫并联电路。

  5. 并联电路中，电源两极到分支点间的电路叫干路，分支点之间的电路叫支路。并联电路中，电源两极到分支点间的电路叫干路，分支点之间的电路叫支路。

  6. 比一比 如果在电路中去掉一只灯泡，是否会影响其它灯的工作？ • 串联电路中,取下一只正在发光的灯泡,另一只灯 _________ ,说明串联电路中各用电器的工作_________. 不亮 相互影响 • 并联电路中,取下一只正在发光的灯泡,另一只灯_________,说明并联电路中各用电器__________. 仍然亮 独立工作

  7. 比一比 如果改变开关在串联电路中的位置，它的控制作用相同吗？

  8. 将两灯连成串联电路，把开关分别接入图中A、B、C三个位置，将你观察到的现象填入表格中 亮 亮 灭 灭 亮 亮 灭 灭 灭 灭 亮 亮

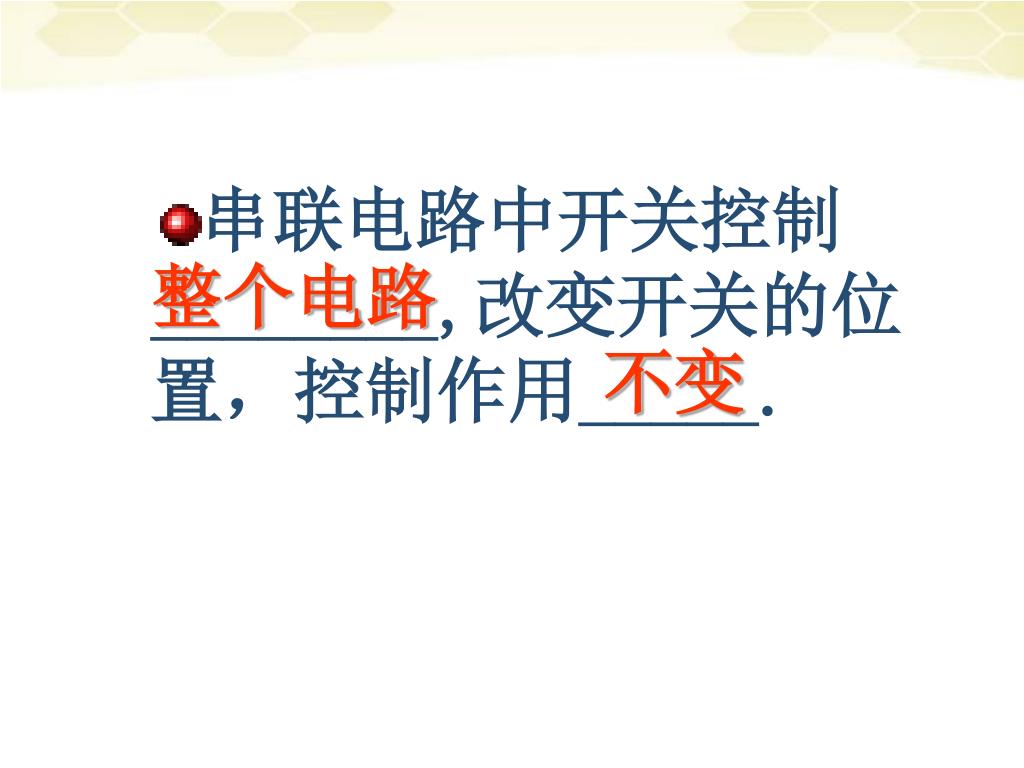

  9. 串联电路中开关控制________,改变开关的位置，控制作用_____.串联电路中开关控制________,改变开关的位置，控制作用_____. 整个电路 不变

  10. 比一比 如果改变开关在并联电路中的位置，它的控制作用相同吗？

  11. 灭 灭 亮 亮 灭 亮 亮 亮 亮 灭 亮 亮 整个电路 • 并联电路中干路上的开关控制________,支路上的开关控制_________.开关在干路和支路上的控制作用______. 所在支路 不同

  12. 串联、并联电路的特点 • 电流只有一条路径.通过一个元件的电 流同时也必然通过另外每一个元件. • 各用电器的工作相互影响. 串联电路 电路中的开关控制整个电路,改变开关的位置，控制作用不变. • 电路分干路和支路,电流有多条路径. • 各支路用电器独立工作,互不影响. 并联电路 • 干路上的开关控制_整个电路,支路上的开关控制所在支路.干路与支路的开关控制作用不同

  13. 判断串、并联电路常用的方法 有“电流法”和“拆除法” 电流法：电流从电源正极流出，如果电流能经不同路径回到负极，则用电器是并联；如果电流回到负极只有一条路径，则用电器是串联。 拆除法：将任一用电器拆除，如果另一用电器受到影响不能照常工作，则用电器是串联；如果另一用电器不受影响能照常工作，则用电器是并联。

  14. 如图所示，开关闭合时，下列电路中的两只电灯是哪种联接方式？如图所示，开关闭合时，下列电路中的两只电灯是哪种联接方式？

  15. 考考你 请你判断教室里的日光灯是如何连接的？为什么？

  16. 教室里日光灯的连接方式

  17. 家中的用电器是如何连接的？为什么？

  18. 考考你 冰箱的压缩机和冷藏室的照明灯之间是怎样连接的？

  19. 1. 如下图所示的电路叫 电路,图中开关S1用来控制 ,开关S2用来控制 ,而开关S接在 路中,它可以同时控制 .在图中用铅笔标出电路中的电流方向.(开关都闭合后). S L1 S1 S2 L2 并联 L1 干 L2 L1、L2

  20. 2、如图电路，要使灯泡L1、L2组成串联电路，则应闭合或断开哪些开关?要使灯泡L1、L2组成并联电路，则应闭合或断开哪些开关?2、如图电路，要使灯泡L1、L2组成串联电路，则应闭合或断开哪些开关?要使灯泡L1、L2组成并联电路，则应闭合或断开哪些开关? 串联: 闭合S3, 断开S1、S2 并联: 闭合S1、S2, 断开S3

  21. 3.下图中，当开关S闭合，S1、S2都断开时，电流通过灯，它们是___联，当S、Sl、S2都闭合，电流通过灯，它们是联．3.下图中，当开关S闭合，S1、S2都断开时，电流通过灯，它们是___联，当S、Sl、S2都闭合，电流通过灯，它们是联． L2、L3 串 并 L1、L2

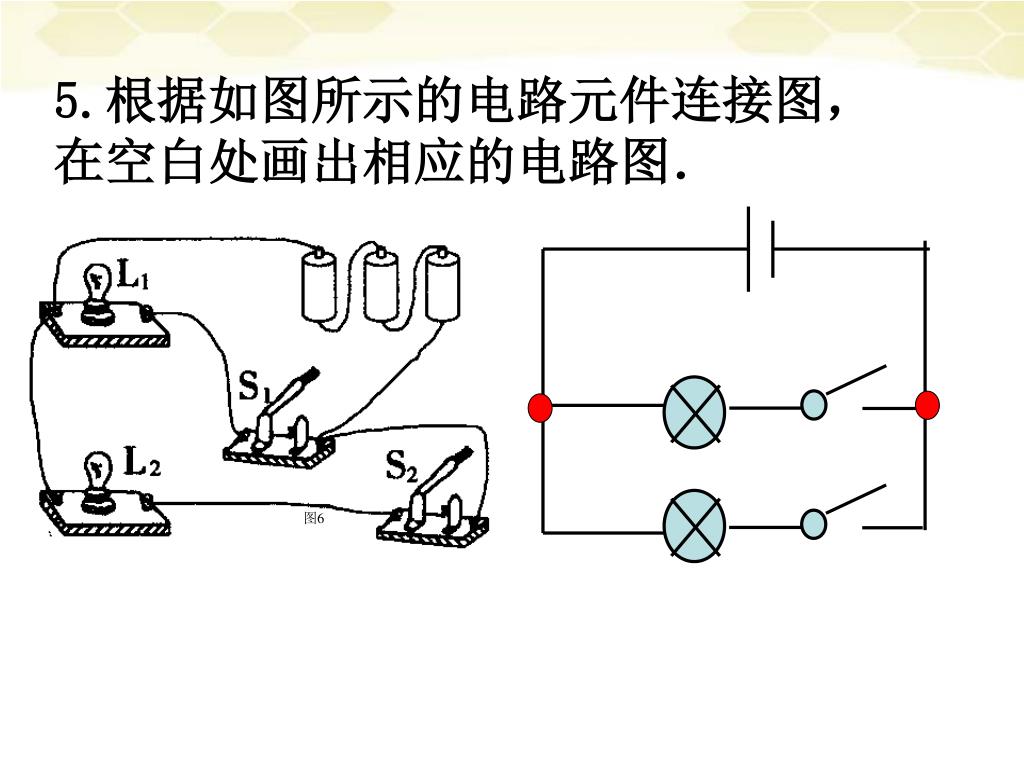

  22. 5.根据如图所示的电路元件连接图， 在空白处画出相应的电路图． 图6

  23. 6.用笔画线作导线，将图中的元件连接起来，连成符合下述要求的电路(设灯泡不会烧坏)：6.用笔画线作导线，将图中的元件连接起来，连成符合下述要求的电路(设灯泡不会烧坏)： ①开关Sl、S2都断开，红、绿灯都不亮； ②只闭合开关S1，红灯亮； ③只闭合开关S2，红、绿灯都不亮； ④开关Sl、S2都闭合，红灯亮，绿灯亮

  24. 7．如图32中的实物连接电路，下列说法中正确的是 ( ) A. Ll、L2是串联 B．L1、L3是串联 C Ll、L2、L3是串联 D．L1、L2、L3是并联 D

  25. 8. 在图18示电路中，当开关S1、S2断开或闭合时，下列关于三灯连接的情况中，错误的是( )． A．S1、S2都断开，L1、L3串联 B．S1、S2都闭合，L1、L2并联 C．S1断开、S2闭合，L1、L3串联 D．S1断开、S2闭合，只有L1能发光 C

  26. 总 结

  27. 再　见！

  28. 将两灯连成并联电路，把开关分别接入图中A、B、C三个位置，将你观察到的现象填入表格中

  29. 4.如图所示，按电路图用笔画线作导线，将元件连接起来．
