  1. 综 合 布 线 系 统 薛苏秦 曹殿波

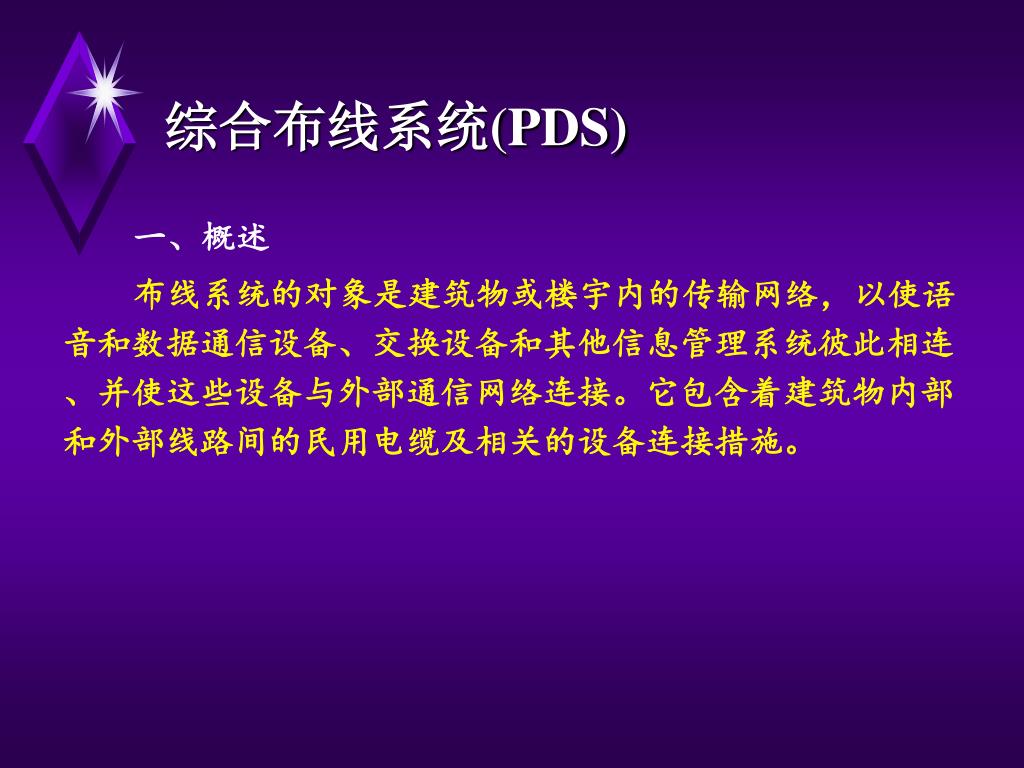

  2. 综合布线系统(PDS) 一、概述 布线系统的对象是建筑物或楼宇内的传输网络，以使语音和数据通信设备、交换设备和其他信息管理系统彼此相连、并使这些设备与外部通信网络连接。它包含着建筑物内部和外部线路间的民用电缆及相关的设备连接措施。

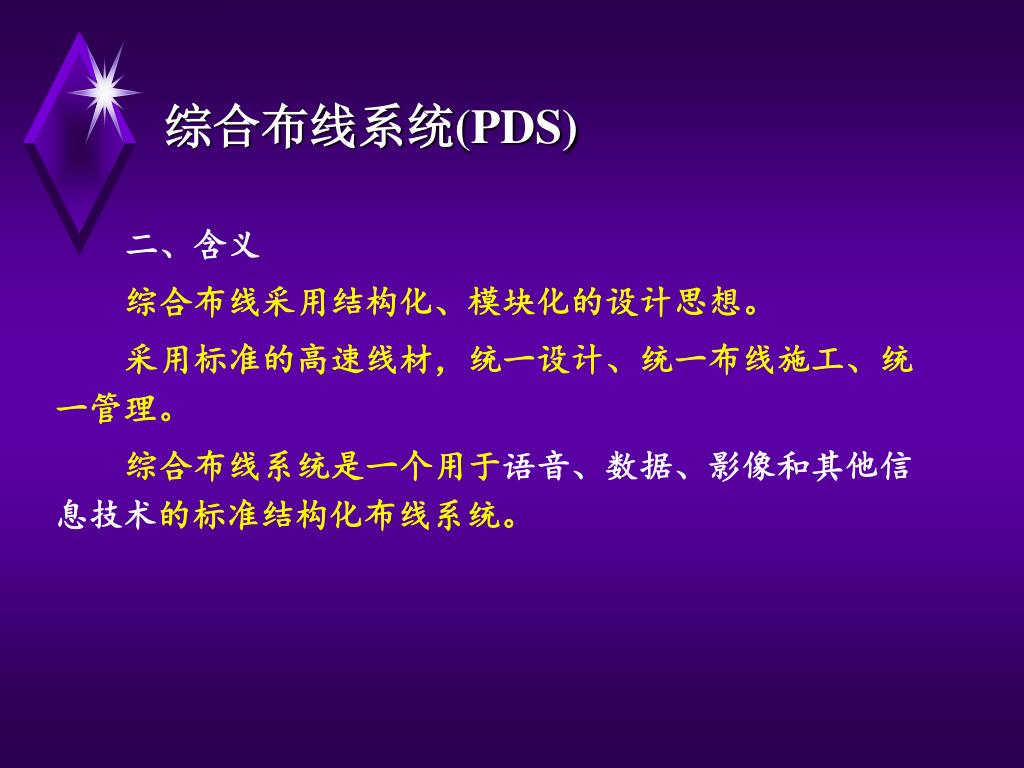

  3. 综合布线系统(PDS) 二、含义 综合布线采用结构化、模块化的设计思想。 采用标准的高速线材，统一设计、统一布线施工、统一管理。 综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。

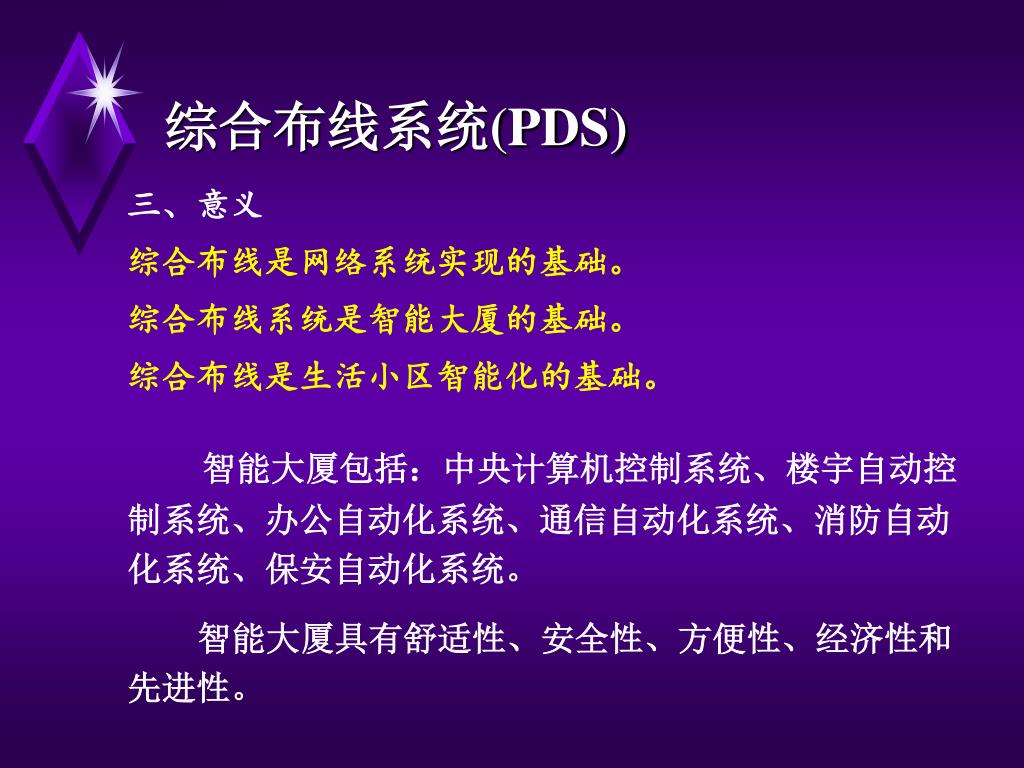

  4. 综合布线系统(PDS) 三、意义 综合布线是网络系统实现的基础。 综合布线系统是智能大厦的基础。 综合布线是生活小区智能化的基础。 智能大厦包括：中央计算机控制系统、楼宇自动控制系统、办公自动化系统、通信自动化系统、消防自动化系统、保安自动化系统。 智能大厦具有舒适性、安全性、方便性、经济性和先进性。

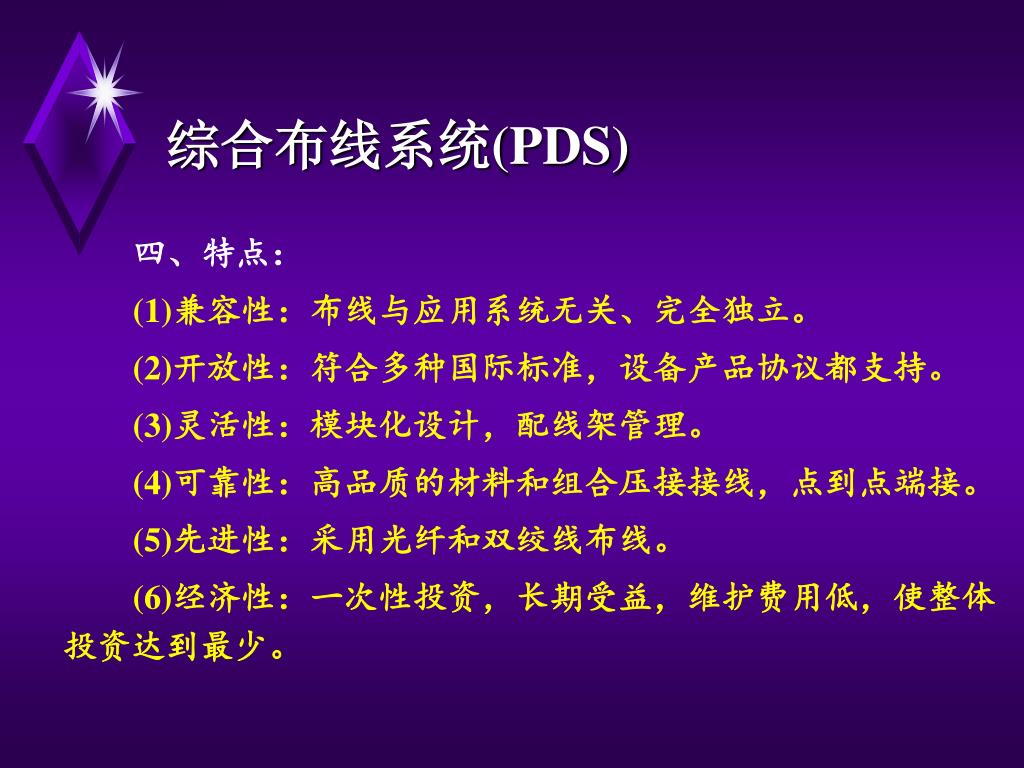

  5. 综合布线系统(PDS) 四、特点： (1)兼容性：布线与应用系统无关、完全独立。 (2)开放性：符合多种国际标准，设备产品协议都支持。 (3)灵活性：模块化设计，配线架管理。 (4)可靠性：高品质的材料和组合压接接线，点到点端接。 (5)先进性：采用光纤和双绞线布线。 (6)经济性：一次性投资，长期受益，维护费用低，使整体投资达到最少。

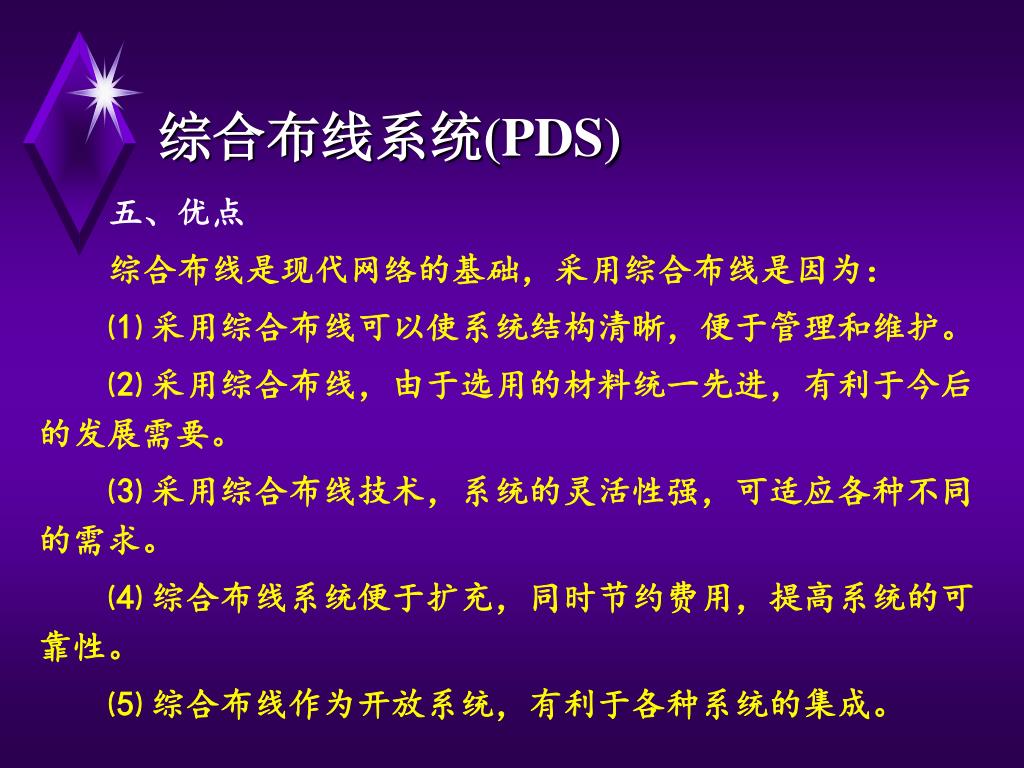

  6. 综合布线系统(PDS) 五、优点 综合布线是现代网络的基础，采用综合布线是因为： ⑴ 采用综合布线可以使系统结构清晰，便于管理和维护。 ⑵ 采用综合布线，由于选用的材料统一先进，有利于今后的发展需要。 ⑶ 采用综合布线技术，系统的灵活性强，可适应各种不同的需求。 ⑷ 综合布线系统便于扩充，同时节约费用，提高系统的可靠性。 ⑸ 综合布线作为开放系统，有利于各种系统的集成。

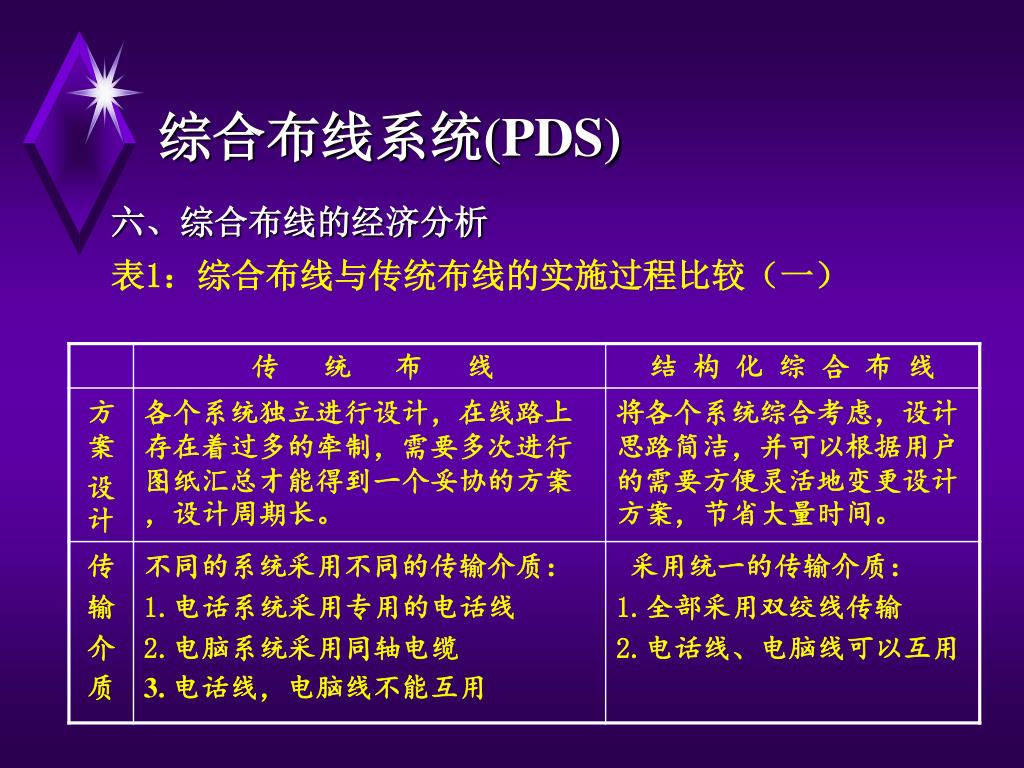

  7. 综合布线系统(PDS) 六、综合布线的经济分析 表1：综合布线与传统布线的实施过程比较（一）

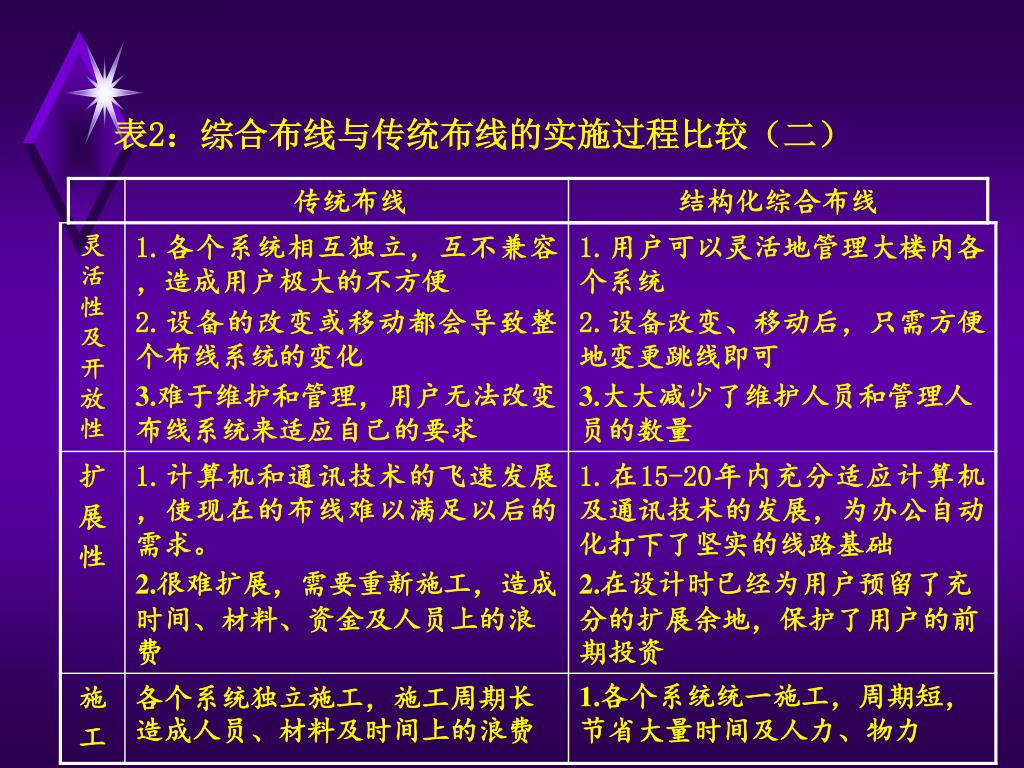

  8. 表2：综合布线与传统布线的实施过程比较（二）表2：综合布线与传统布线的实施过程比较（二）

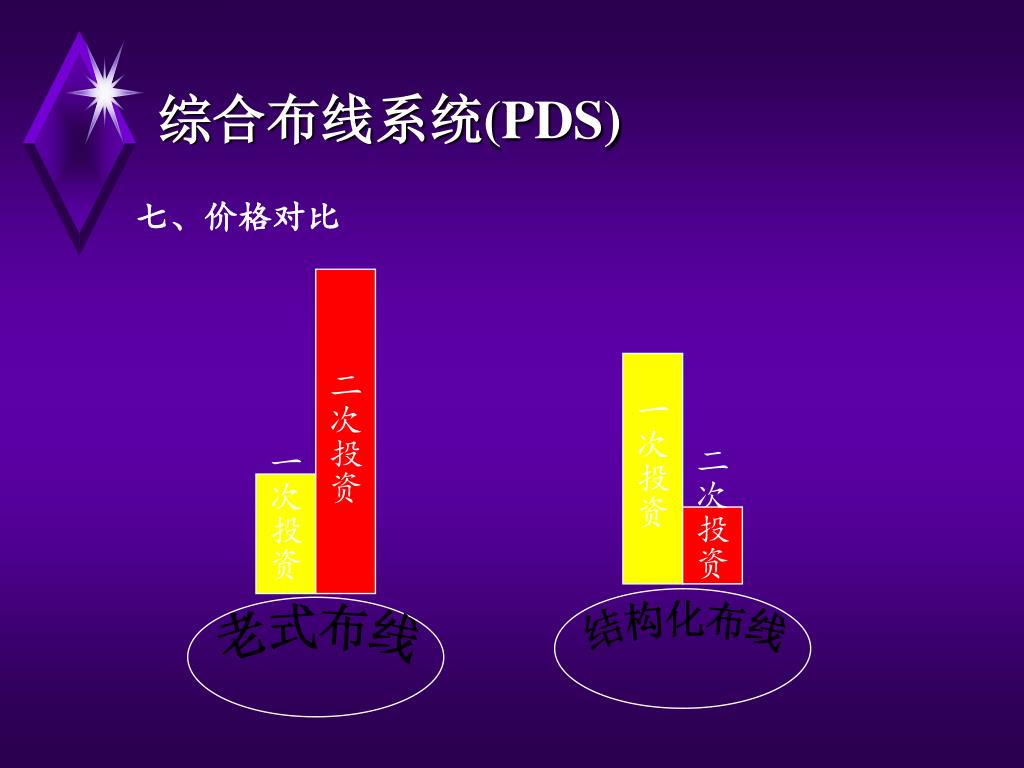

  9. 二次投资 一次投资 一次投资 二次投资 结构化布线 老式布线 综合布线系统(PDS) 七、价格对比

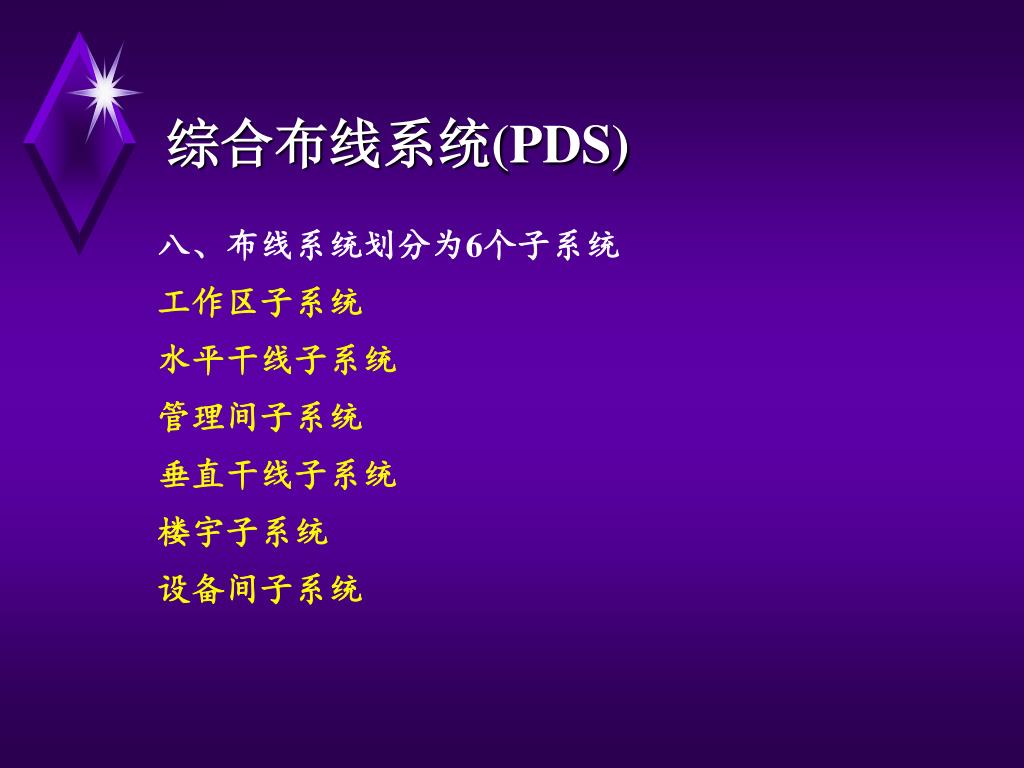

  10. 综合布线系统(PDS) 八、布线系统划分为6个子系统 工作区子系统 水平干线子系统 管理间子系统 垂直干线子系统 楼宇子系统 设备间子系统

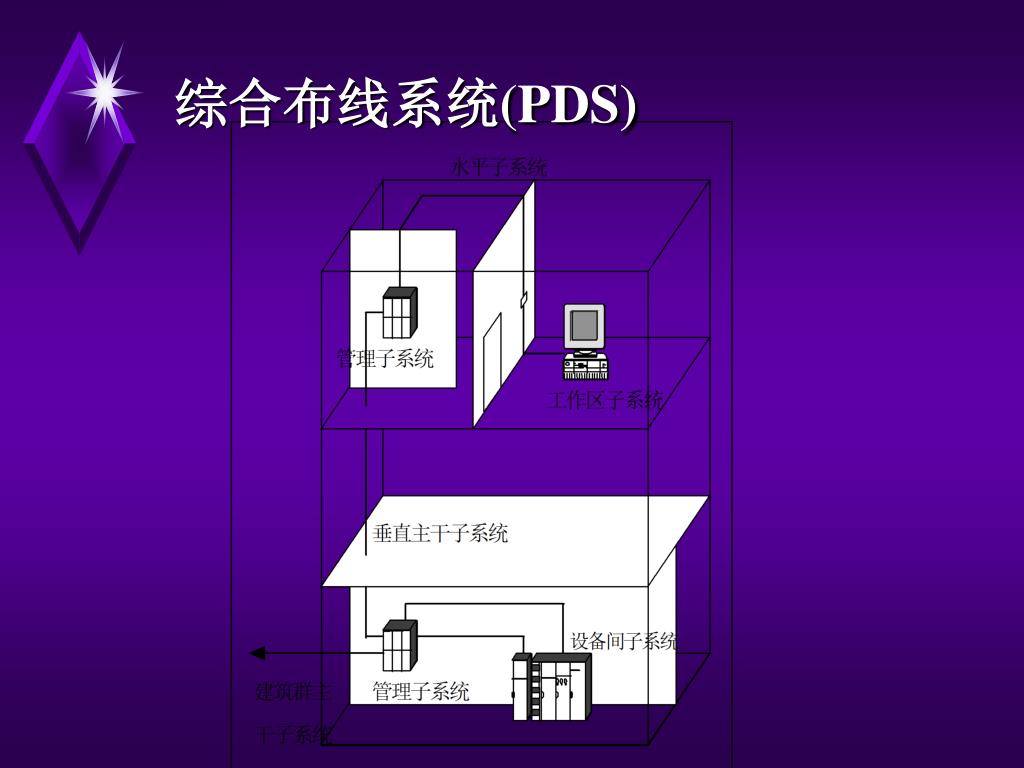

  11. 综合布线系统(PDS)

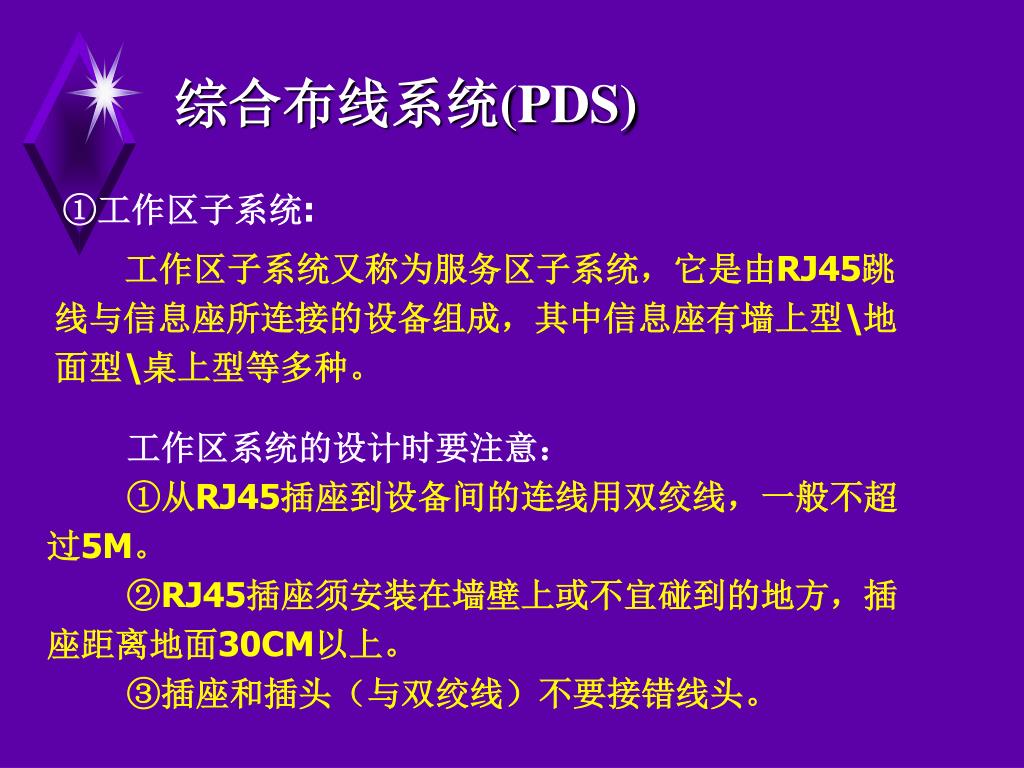

  12. 综合布线系统(PDS) ①工作区子系统: 工作区子系统又称为服务区子系统，它是由RJ45跳线与信息座所连接的设备组成，其中信息座有墙上型\地面型\桌上型等多种。 工作区系统的设计时要注意： ①从RJ45插座到设备间的连线用双绞线，一般不超过5M。 ②RJ45插座须安装在墙壁上或不宜碰到的地方，插座距离地面30CM以上。 ③插座和插头（与双绞线）不要接错线头。

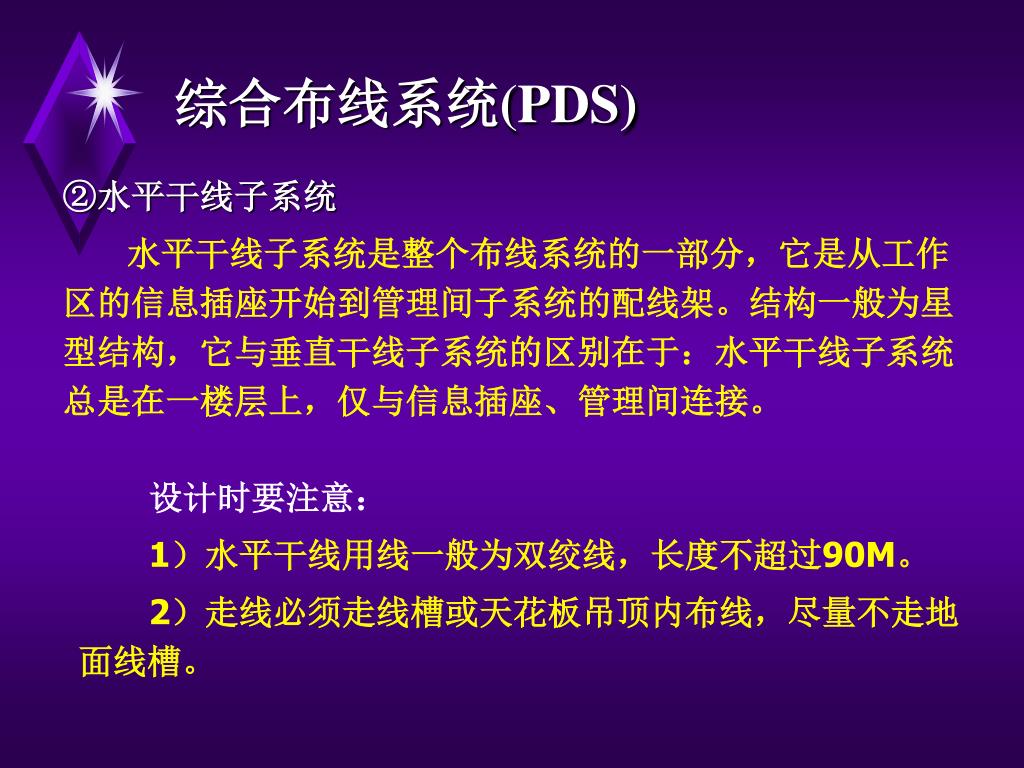

  13. 综合布线系统(PDS) ②水平干线子系统 水平干线子系统是整个布线系统的一部分，它是从工作区的信息插座开始到管理间子系统的配线架。结构一般为星型结构，它与垂直干线子系统的区别在于：水平干线子系统总是在一楼层上，仅与信息插座、管理间连接。 设计时要注意： 1）水平干线用线一般为双绞线，长度不超过90M。 2）走线必须走线槽或天花板吊顶内布线，尽量不走地面线槽。

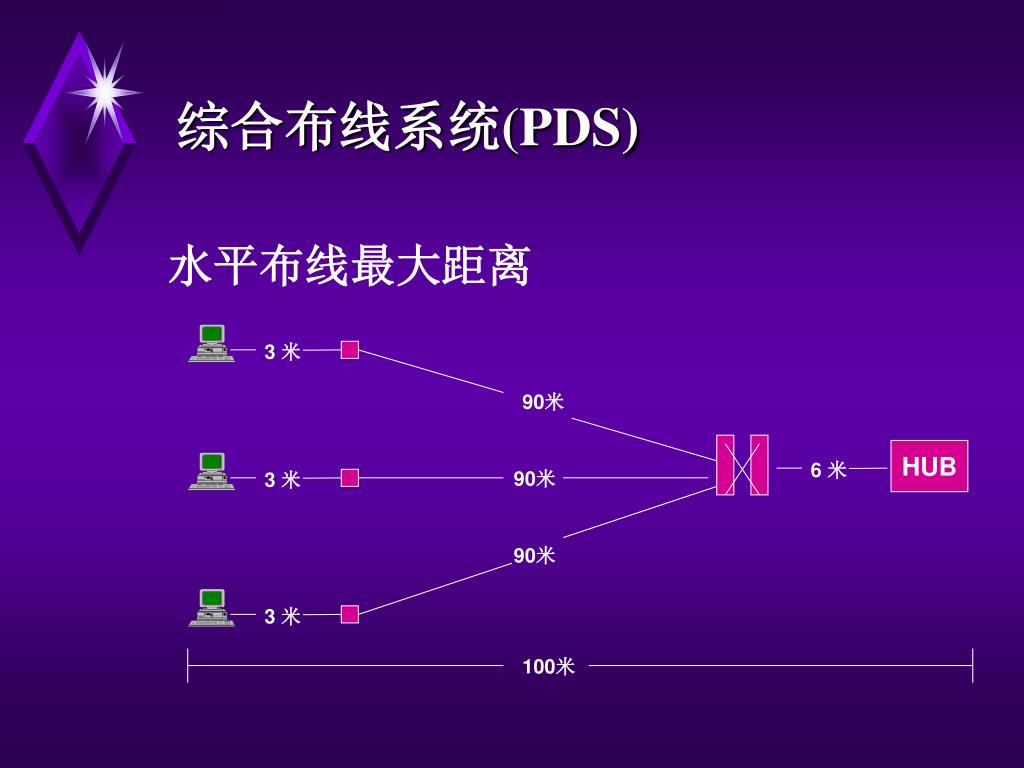

  14. 3 米 6 米 3 米 3 米 综合布线系统(PDS) 水平布线最大距离 90米 HUB 90米 90米 100米

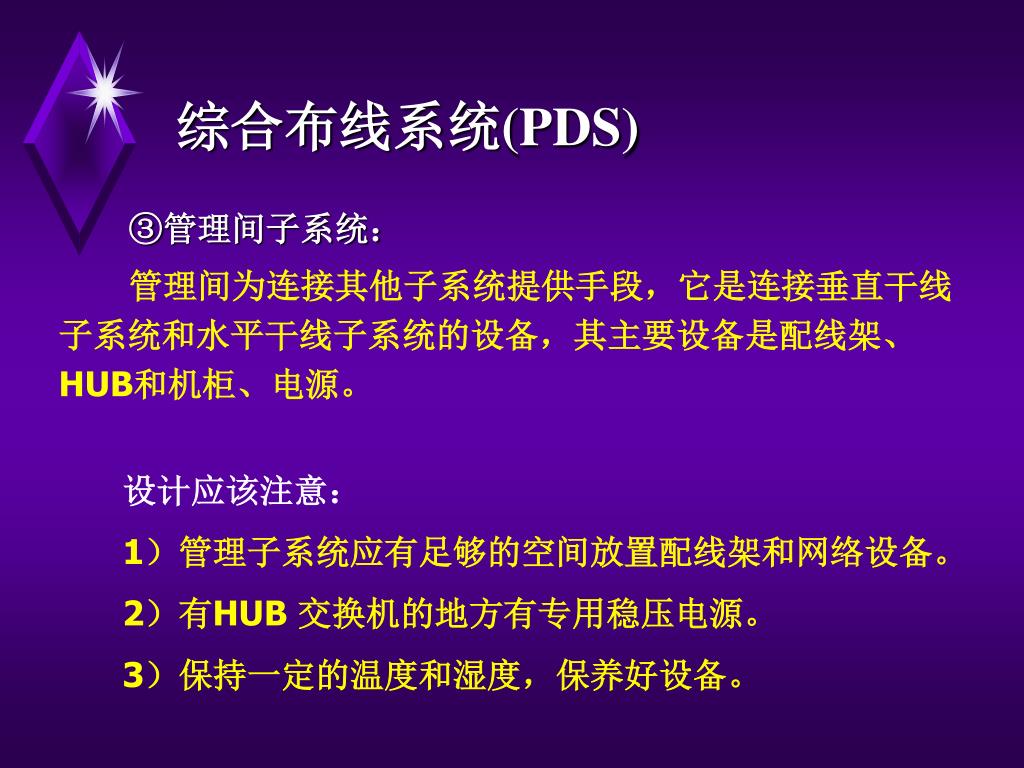

  15. 综合布线系统(PDS) ③管理间子系统： 管理间为连接其他子系统提供手段，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架、HUB和机柜、电源。 设计应该注意： 1）管理子系统应有足够的空间放置配线架和网络设备。 2）有HUB 交换机的地方有专用稳压电源。 3）保持一定的温度和湿度，保养好设备。

  16. 综合布线系统(PDS) ④垂直干线子系统 垂直干线子系统也称为骨干子系统，它是整个建筑物综合布线系统的一部分。 设计应该注意： 1）垂直干线子系统一般选用光缆，以提高传输速率。 2）光缆一般可选多模（室外远距离），也可是单模（室内） 3）电缆的拐弯出处，不要直角拐弯，应该有弧度。 4）要考虑电缆的防遭破坏能力。

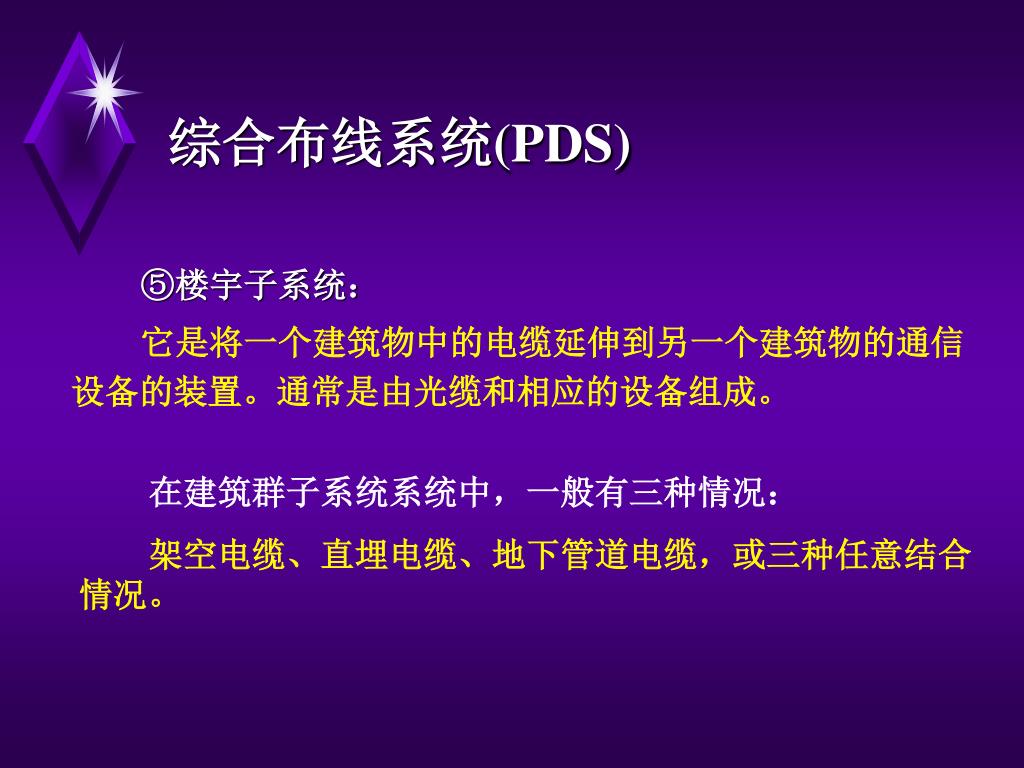

  17. 综合布线系统(PDS) ⑤楼宇子系统： 它是将一个建筑物中的电缆延伸到另一个建筑物的通信设备的装置。通常是由光缆和相应的设备组成。 在建筑群子系统系统中，一般有三种情况： 架空电缆、直埋电缆、地下管道电缆，或三种任意结合情况。

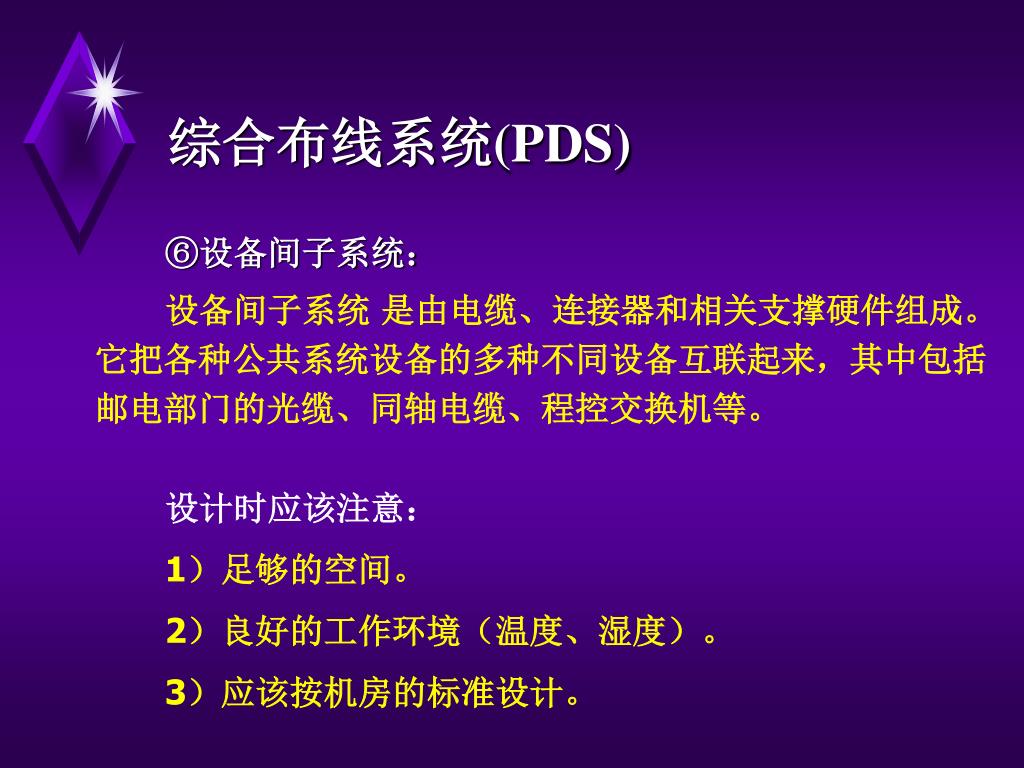

  18. 综合布线系统(PDS) ⑥设备间子系统： 设备间子系统 是由电缆、连接器和相关支撑硬件组成。它把各种公共系统设备的多种不同设备互联起来，其中包括邮电部门的光缆、同轴电缆、程控交换机等。 设计时应该注意： 1）足够的空间。 2）良好的工作环境（温度、湿度）。 3）应该按机房的标准设计。

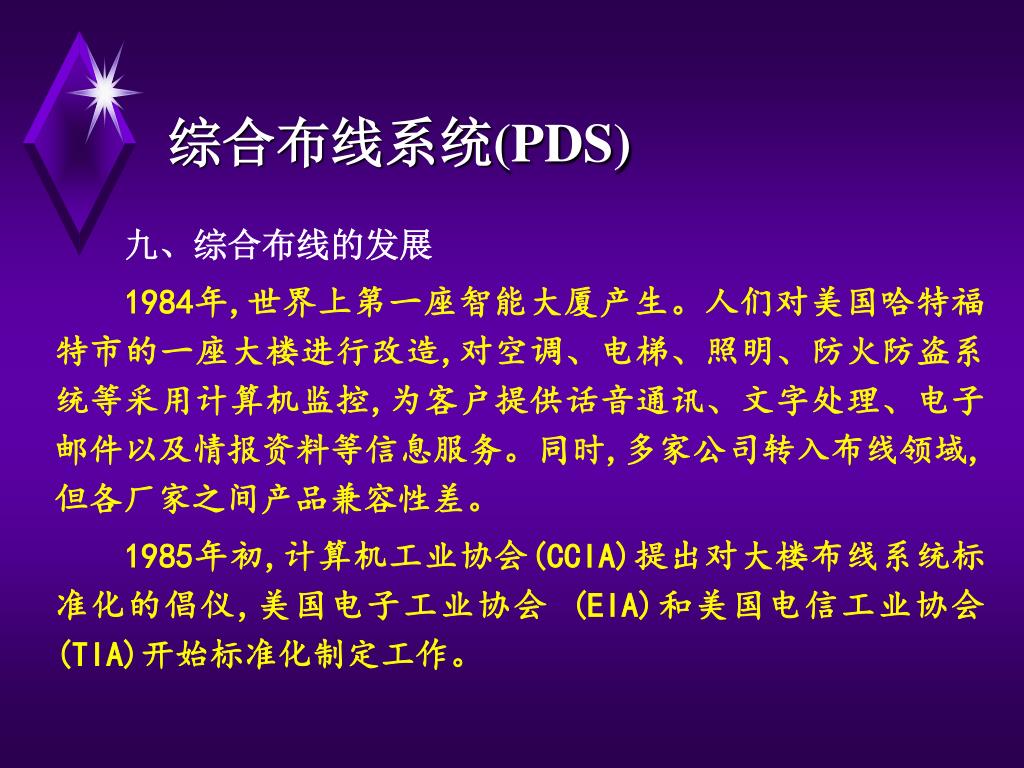

  19. 综合布线系统(PDS) 九、综合布线的发展 1984年,世界上第一座智能大厦产生。人们对美国哈特福特市的一座大楼进行改造,对空调、电梯、照明、防火防盗系统等采用计算机监控,为客户提供话音通讯、文字处理、电子邮件以及情报资料等信息服务。同时,多家公司转入布线领域,但各厂家之间产品兼容性差。 1985年初,计算机工业协会(CCIA)提出对大楼布线系统标准化的倡仪,美国电子工业协会 (EIA)和美国电信工业协会(TIA)开始标准化制定工作。

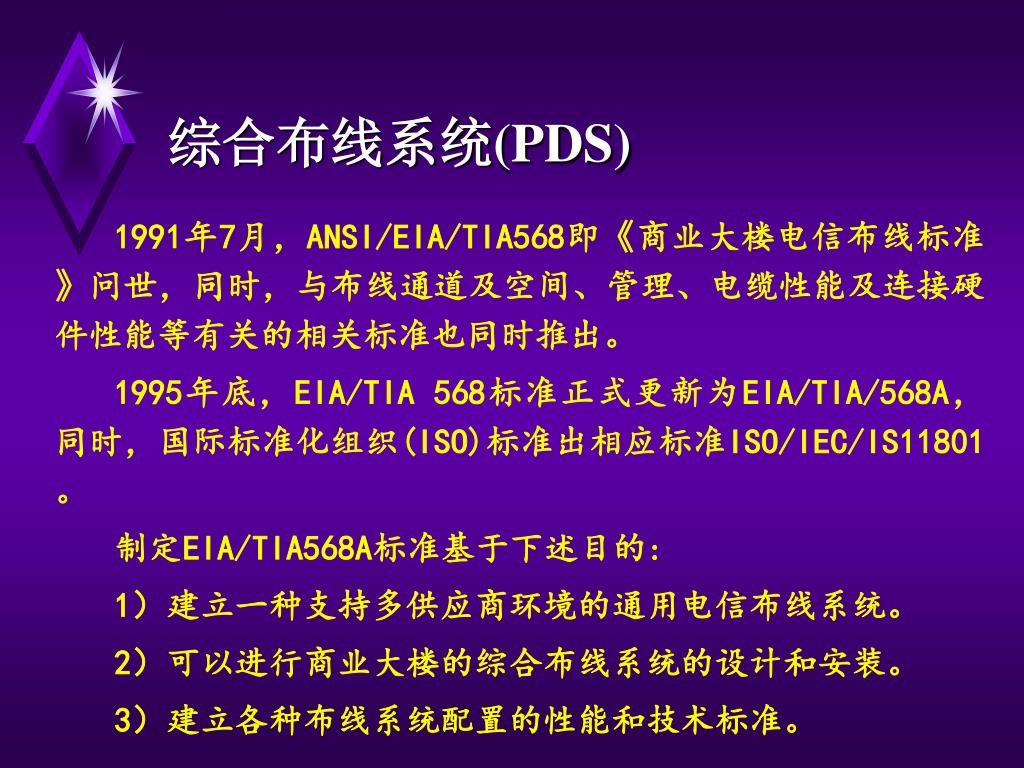

  20. 综合布线系统(PDS) 1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世，同时，与布线通道及空间、管理、电缆性能及连接硬件性能等有关的相关标准也同时推出。 1995年底，EIA/TIA 568标准正式更新为EIA/TIA/568A，同时，国际标准化组织(ISO)标准出相应标准ISO/IEC/IS11801。 制定EIA/TIA568A标准基于下述目的: 1）建立一种支持多供应商环境的通用电信布线系统。 2）可以进行商业大楼的综合布线系统的设计和安装。 3）建立各种布线系统配置的性能和技术标准。

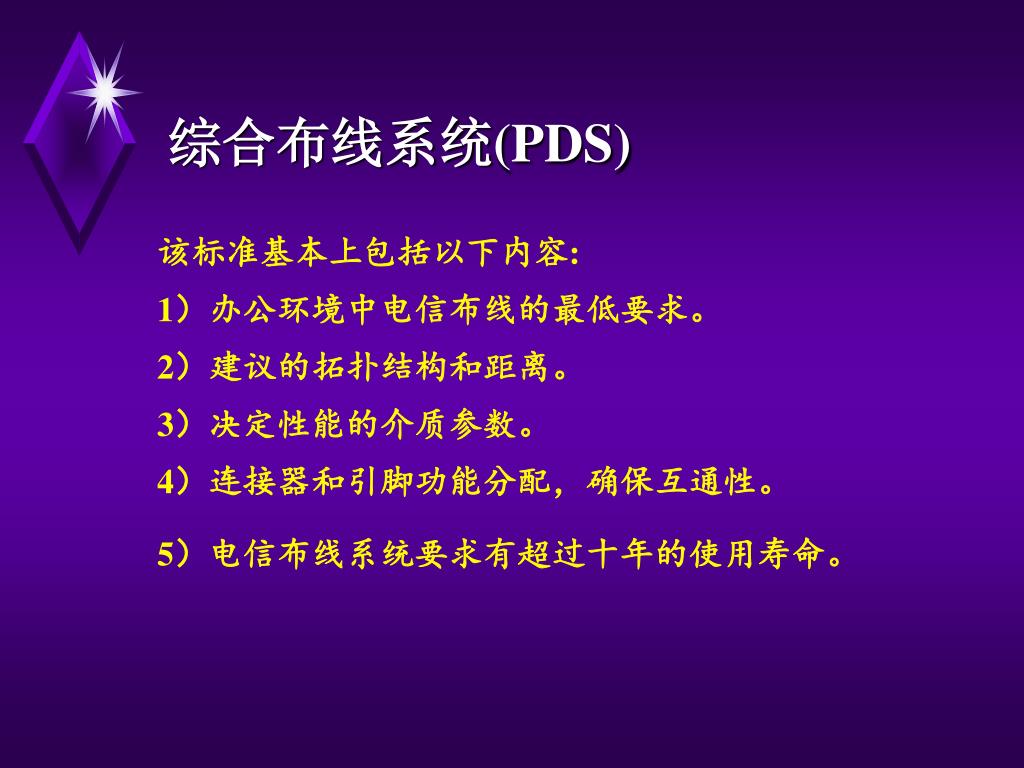

  21. 综合布线系统(PDS) 该标准基本上包括以下内容: 1）办公环境中电信布线的最低要求。 2）建议的拓扑结构和距离。 3）决定性能的介质参数。 4）连接器和引脚功能分配，确保互通性。 5）电信布线系统要求有超过十年的使用寿命。

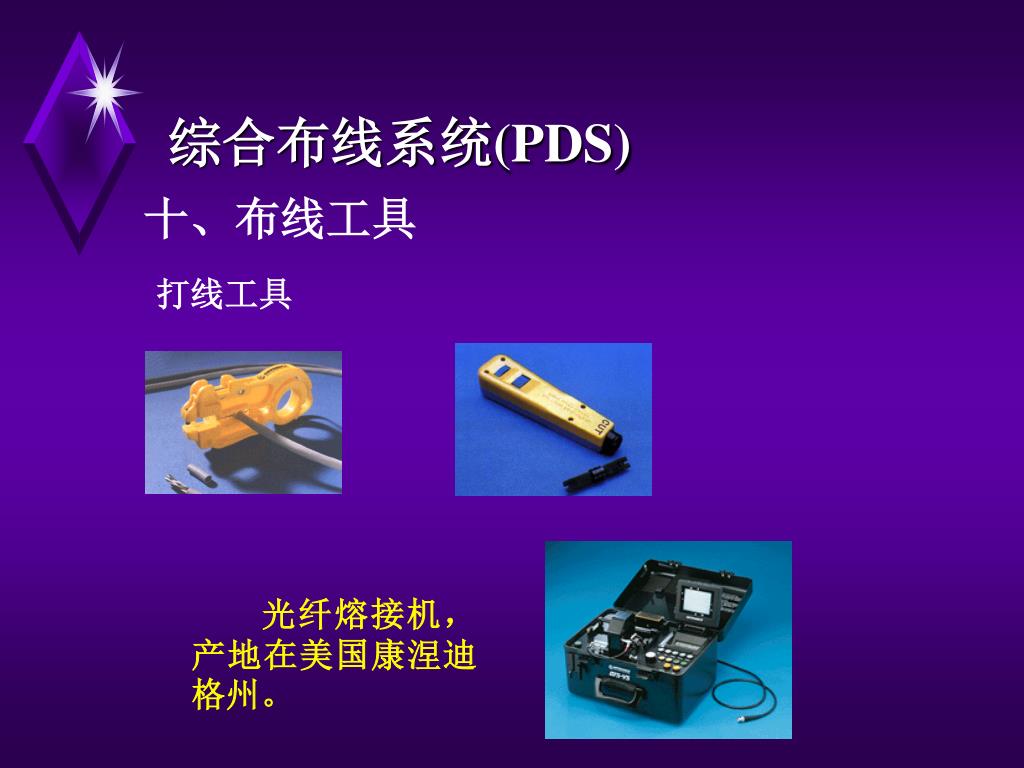

  22. 综合布线系统(PDS) 十、布线工具 打线工具 光纤熔接机，产地在美国康涅迪格州。

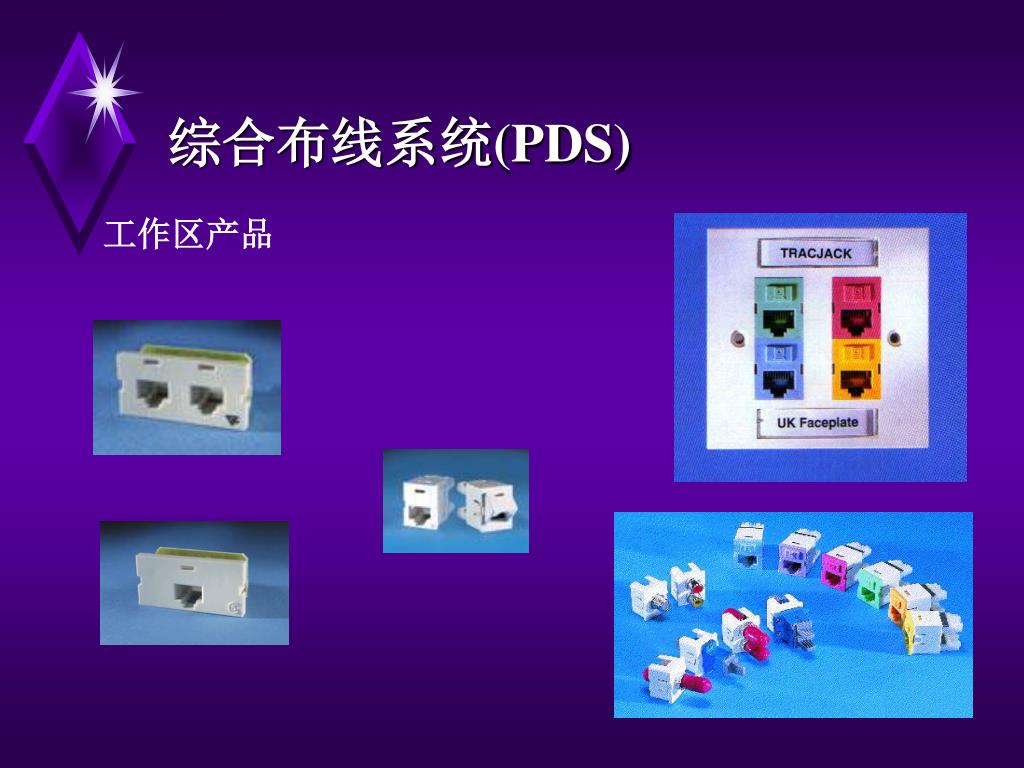

  23. 综合布线系统(PDS) 工作区产品

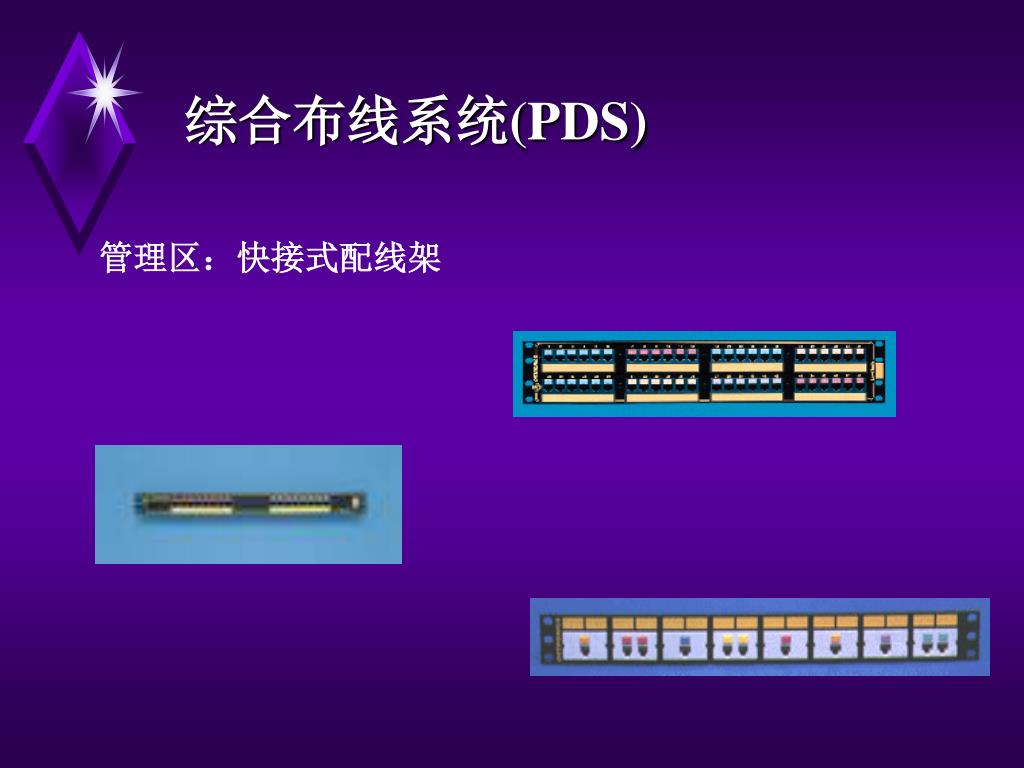

  24. 综合布线系统(PDS) 管理区：快接式配线架

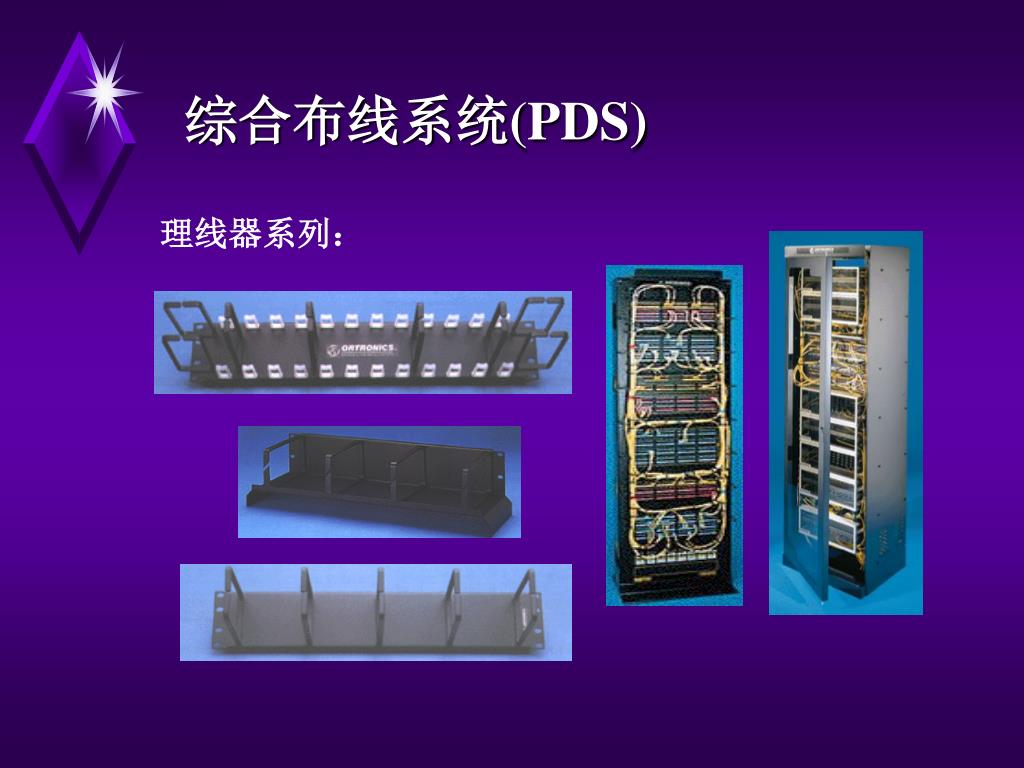

  25. 综合布线系统(PDS) 理线器系列：

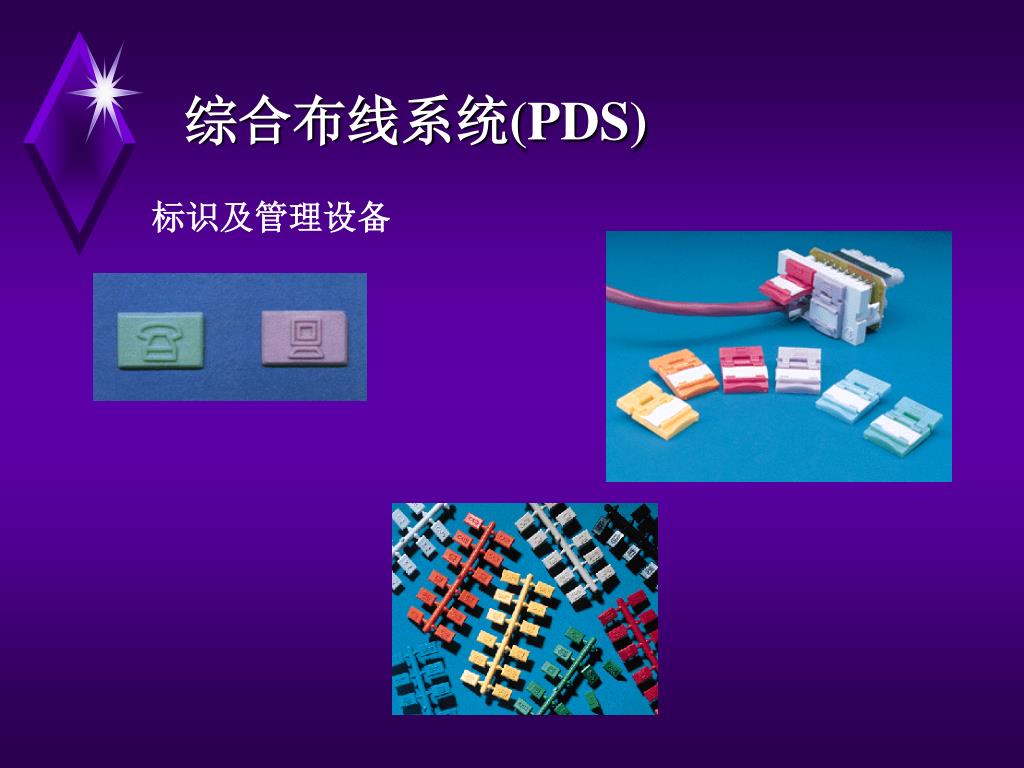

  26. 综合布线系统(PDS) 标识及管理设备

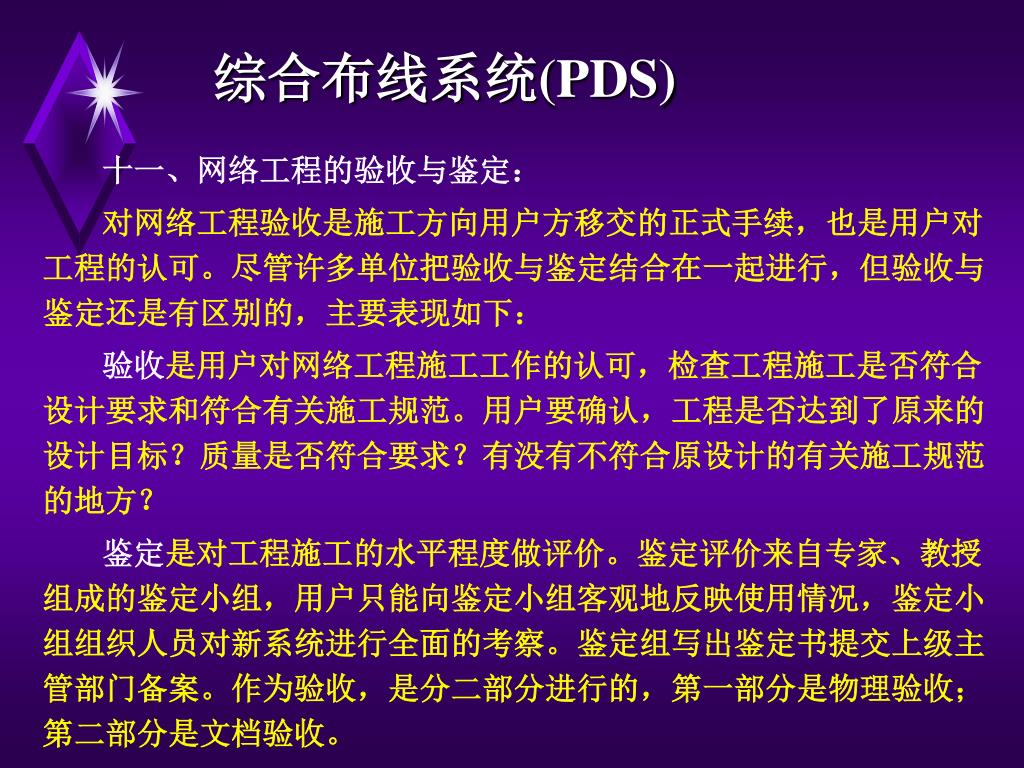

  27. 综合布线系统(PDS) 十一、网络工程的验收与鉴定： 对网络工程验收是施工方向用户方移交的正式手续，也是用户对工程的认可。尽管许多单位把验收与鉴定结合在一起进行，但验收与鉴定还是有区别的，主要表现如下： 验收是用户对网络工程施工工作的认可，检查工程施工是否符合设计要求和符合有关施工规范。用户要确认，工程是否达到了原来的设计目标？质量是否符合要求？有没有不符合原设计的有关施工规范的地方？ 鉴定是对工程施工的水平程度做评价。鉴定评价来自专家、教授组成的鉴定小组，用户只能向鉴定小组客观地反映使用情况，鉴定小组组织人员对新系统进行全面的考察。鉴定组写出鉴定书提交上级主管部门备案。作为验收，是分二部分进行的，第一部分是物理验收；第二部分是文档验收。

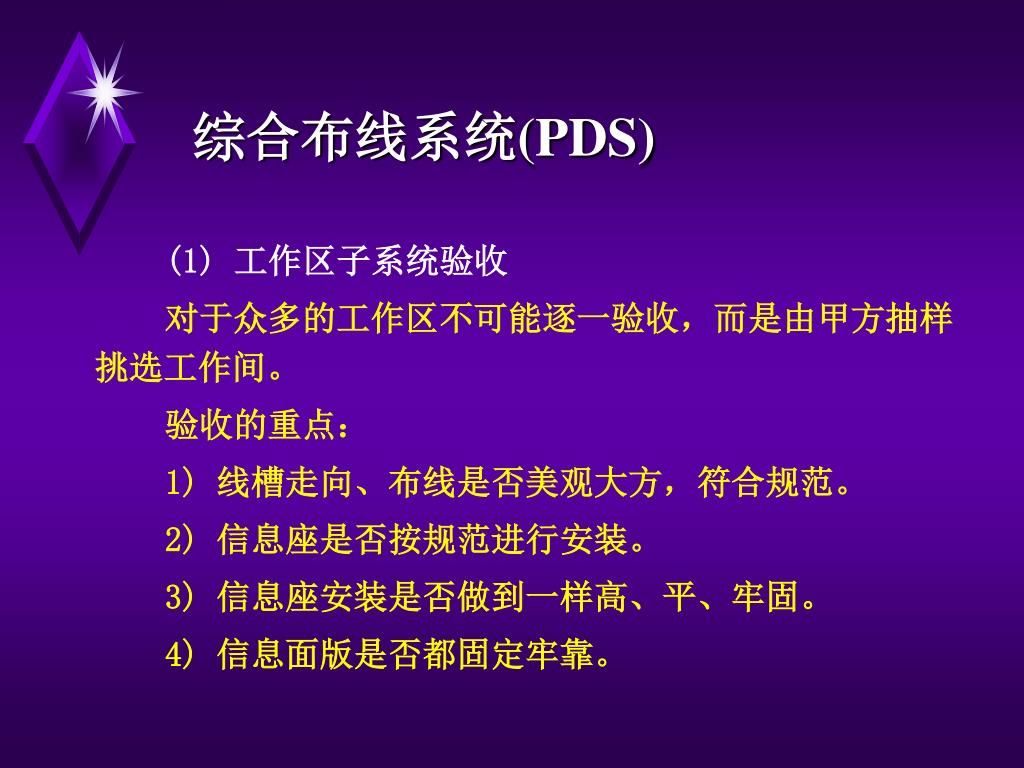

  28. 综合布线系统(PDS) (1) 工作区子系统验收 对于众多的工作区不可能逐一验收，而是由甲方抽样挑选工作间。 验收的重点： 1) 线槽走向、布线是否美观大方，符合规范。 2) 信息座是否按规范进行安装。 3) 信息座安装是否做到一样高、平、牢固。 4) 信息面版是否都固定牢靠。

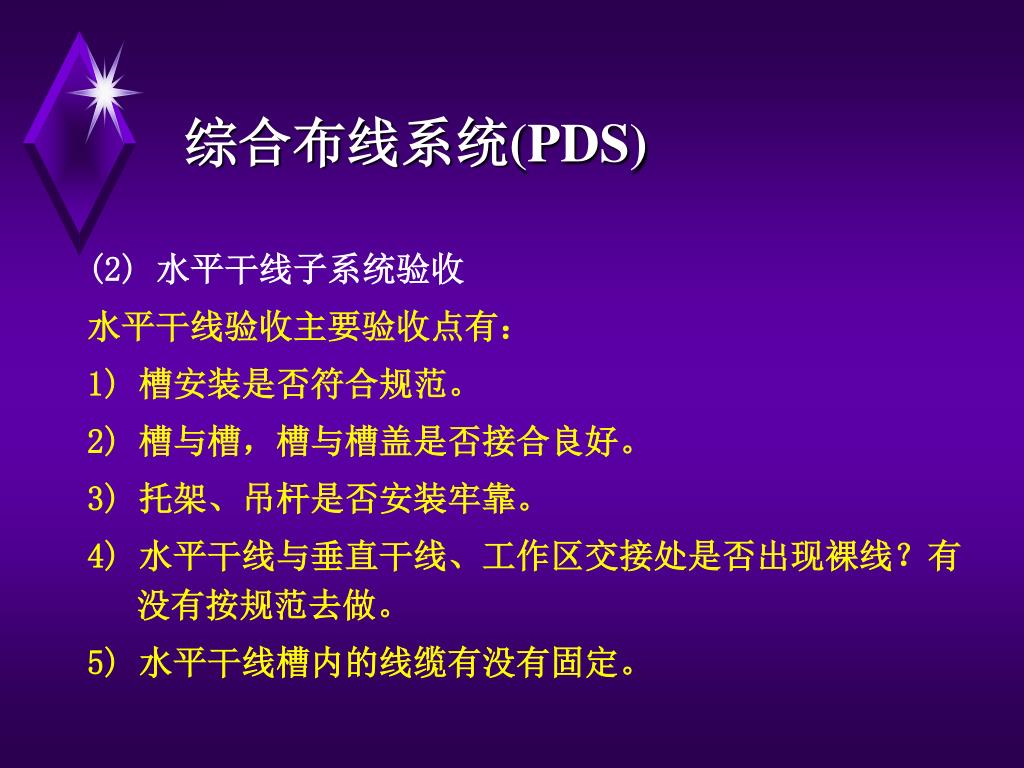

  29. 综合布线系统(PDS) (2) 水平干线子系统验收 水平干线验收主要验收点有： 1) 槽安装是否符合规范。 2) 槽与槽，槽与槽盖是否接合良好。 3) 托架、吊杆是否安装牢靠。 4) 水平干线与垂直干线、工作区交接处是否出现裸线？有没有按规范去做。 5) 水平干线槽内的线缆有没有固定。

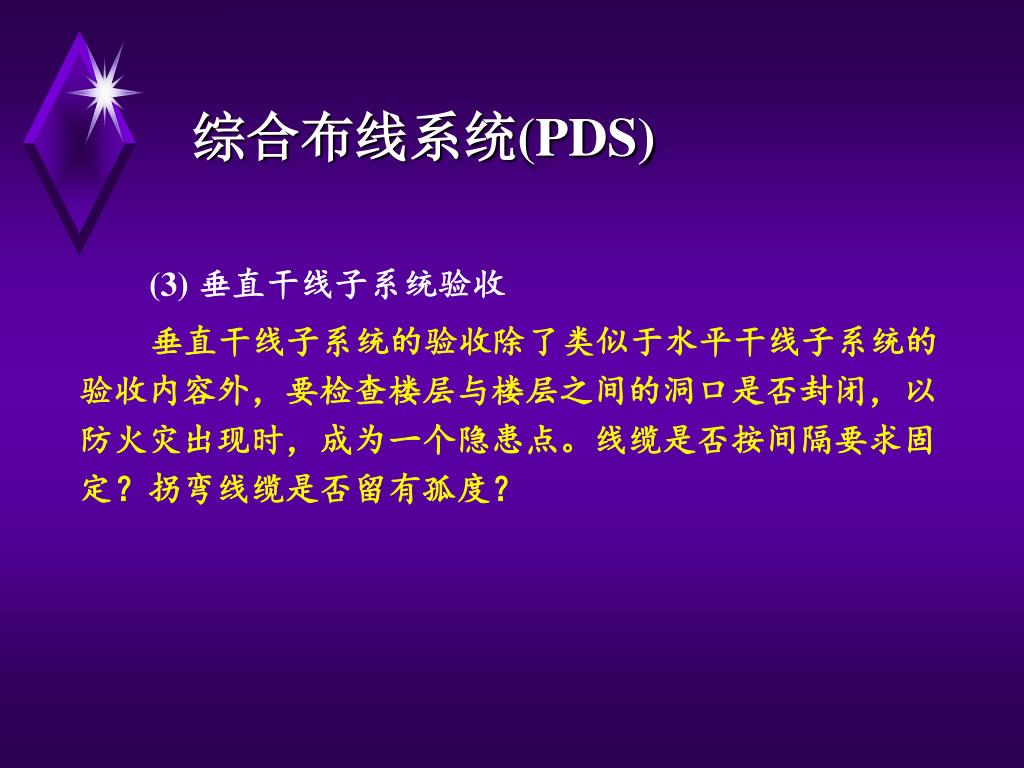

  30. 综合布线系统(PDS) (3) 垂直干线子系统验收 垂直干线子系统的验收除了类似于水平干线子系统的验收内容外，要检查楼层与楼层之间的洞口是否封闭，以防火灾出现时，成为一个隐患点。线缆是否按间隔要求固定？拐弯线缆是否留有孤度？

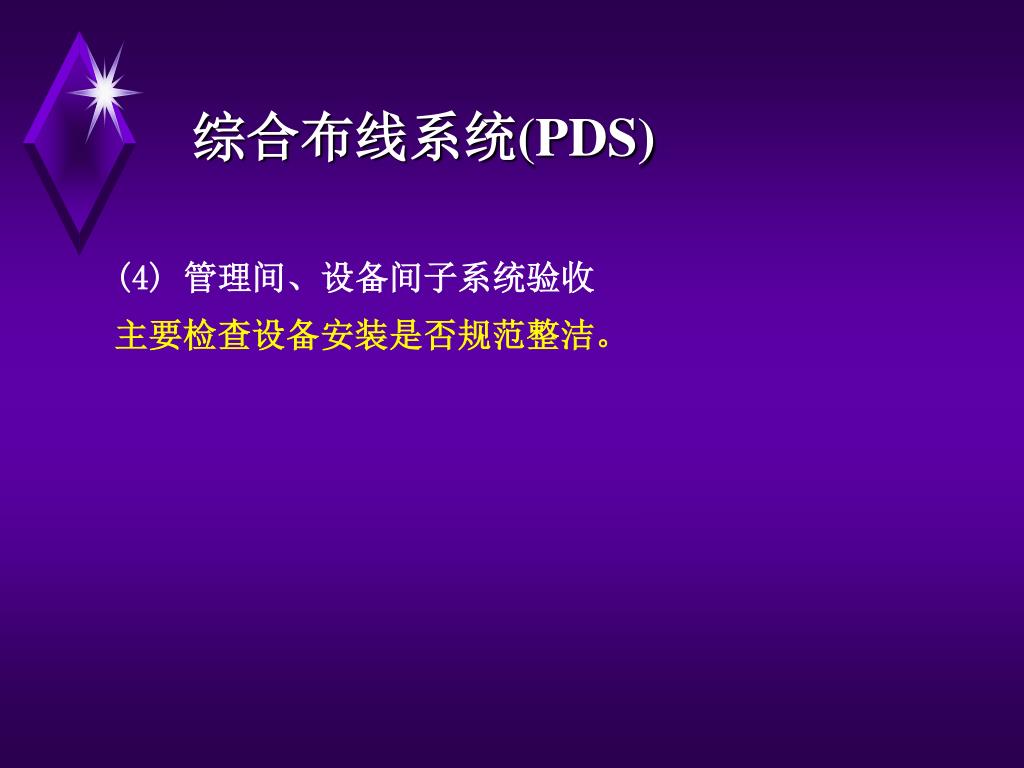

  31. 综合布线系统(PDS) (4) 管理间、设备间子系统验收 主要检查设备安装是否规范整洁。

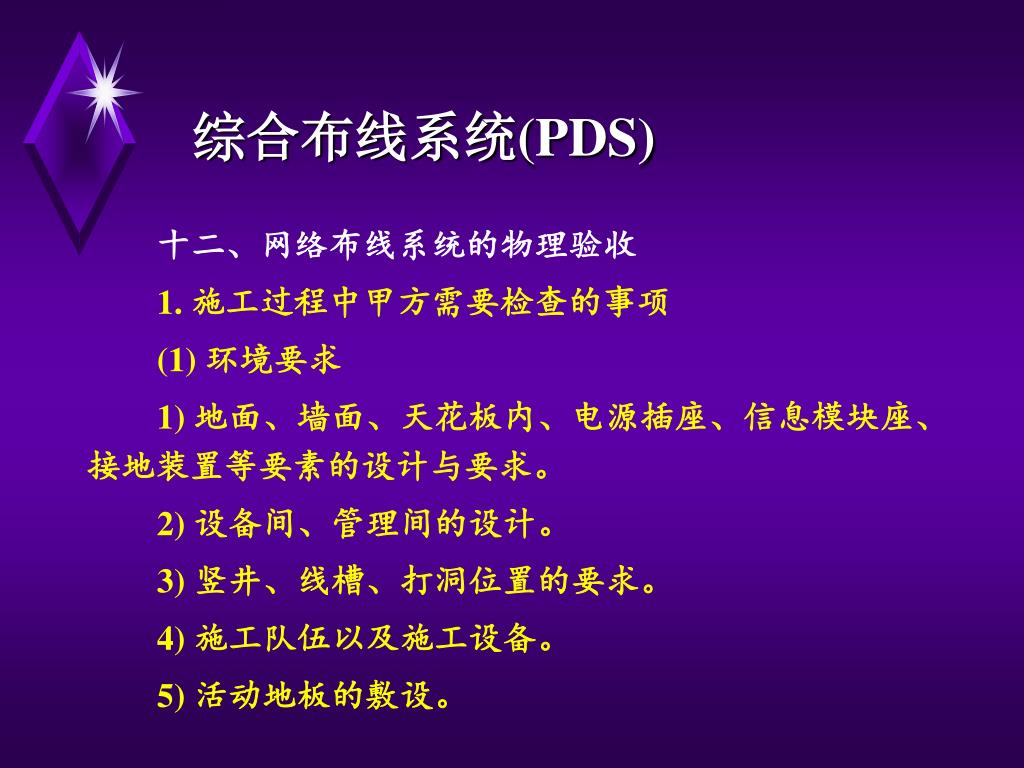

  32. 综合布线系统(PDS) 十二、网络布线系统的物理验收 1. 施工过程中甲方需要检查的事项 (1) 环境要求 1) 地面、墙面、天花板内、电源插座、信息模块座、接地装置等要素的设计与要求。 2) 设备间、管理间的设计。 3) 竖井、线槽、打洞位置的要求。 4) 施工队伍以及施工设备。 5) 活动地板的敷设。

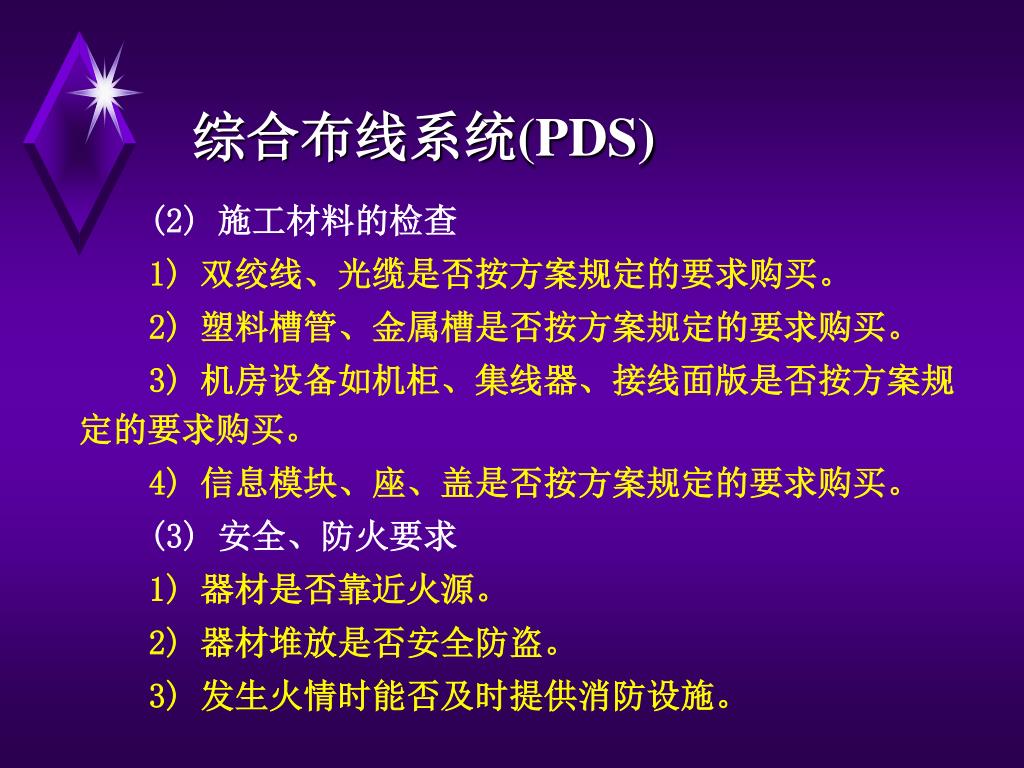

  33. 综合布线系统(PDS) (2) 施工材料的检查 1) 双绞线、光缆是否按方案规定的要求购买。 2) 塑料槽管、金属槽是否按方案规定的要求购买。 3) 机房设备如机柜、集线器、接线面版是否按方案规定的要求购买。 4) 信息模块、座、盖是否按方案规定的要求购买。 (3) 安全、防火要求 1) 器材是否靠近火源。 2) 器材堆放是否安全防盗。 3) 发生火情时能否及时提供消防设施。

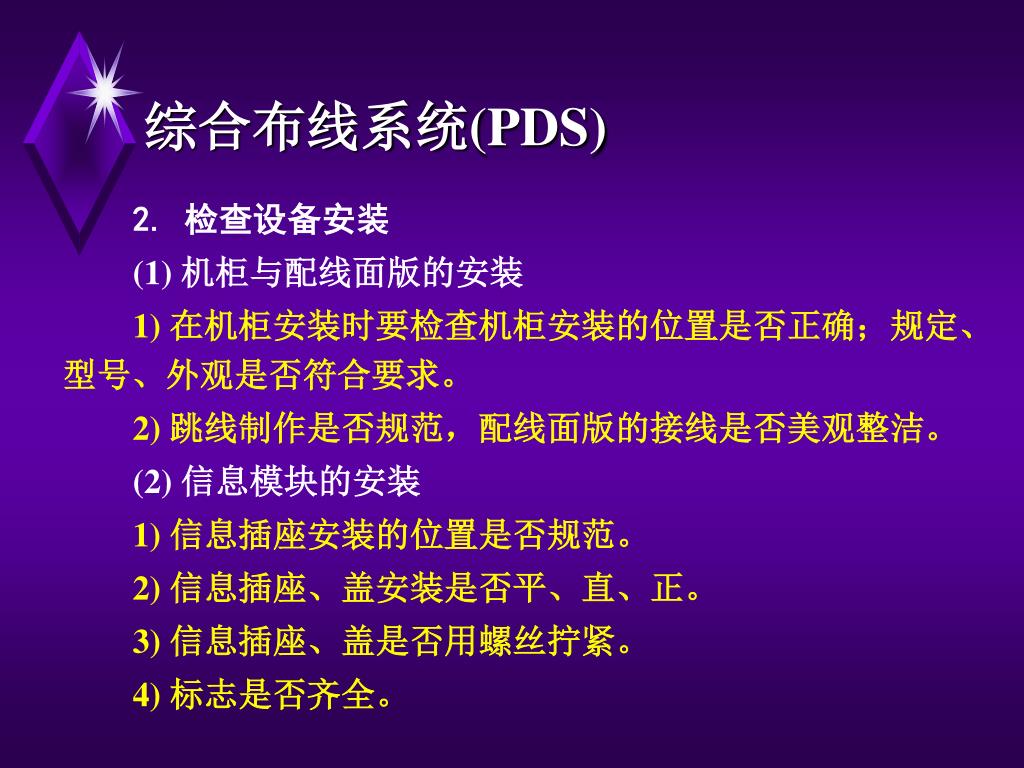

  34. 综合布线系统(PDS) 2. 检查设备安装 (1) 机柜与配线面版的安装 1) 在机柜安装时要检查机柜安装的位置是否正确；规定、型号、外观是否符合要求。 2) 跳线制作是否规范，配线面版的接线是否美观整洁。 (2)信息模块的安装 1) 信息插座安装的位置是否规范。 2) 信息插座、盖安装是否平、直、正。 3) 信息插座、盖是否用螺丝拧紧。 4) 标志是否齐全。

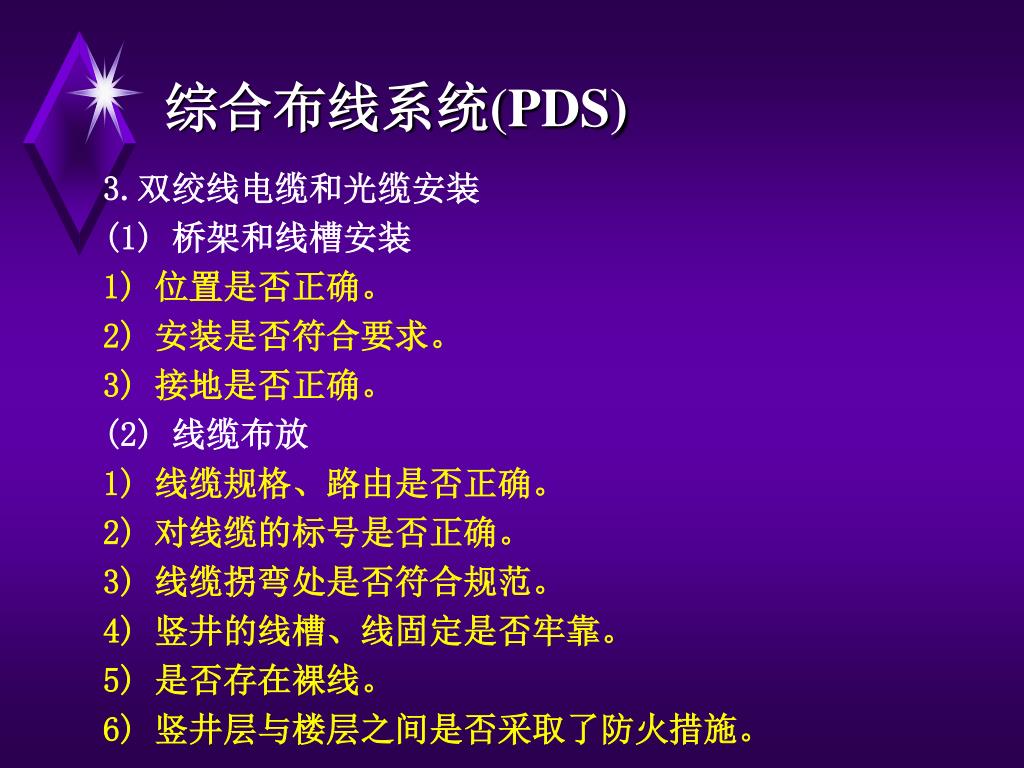

  35. 综合布线系统(PDS) 3.双绞线电缆和光缆安装 (1) 桥架和线槽安装 1) 位置是否正确。 2) 安装是否符合要求。 3) 接地是否正确。 (2) 线缆布放 1) 线缆规格、路由是否正确。 2) 对线缆的标号是否正确。 3) 线缆拐弯处是否符合规范。 4) 竖井的线槽、线固定是否牢靠。 5) 是否存在裸线。 6) 竖井层与楼层之间是否采取了防火措施。

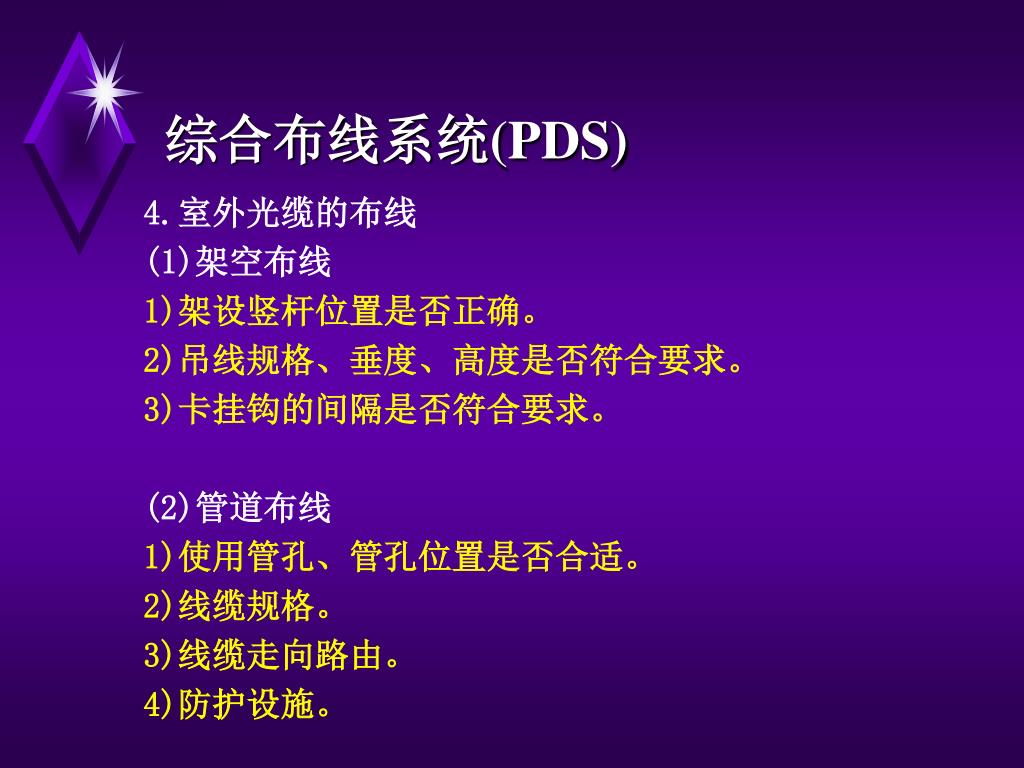

  36. 综合布线系统(PDS) 4.室外光缆的布线 (1)架空布线 1)架设竖杆位置是否正确。 2)吊线规格、垂度、高度是否符合要求。 3)卡挂钩的间隔是否符合要求。 (2)管道布线 1)使用管孔、管孔位置是否合适。 2)线缆规格。 3)线缆走向路由。 4)防护设施。

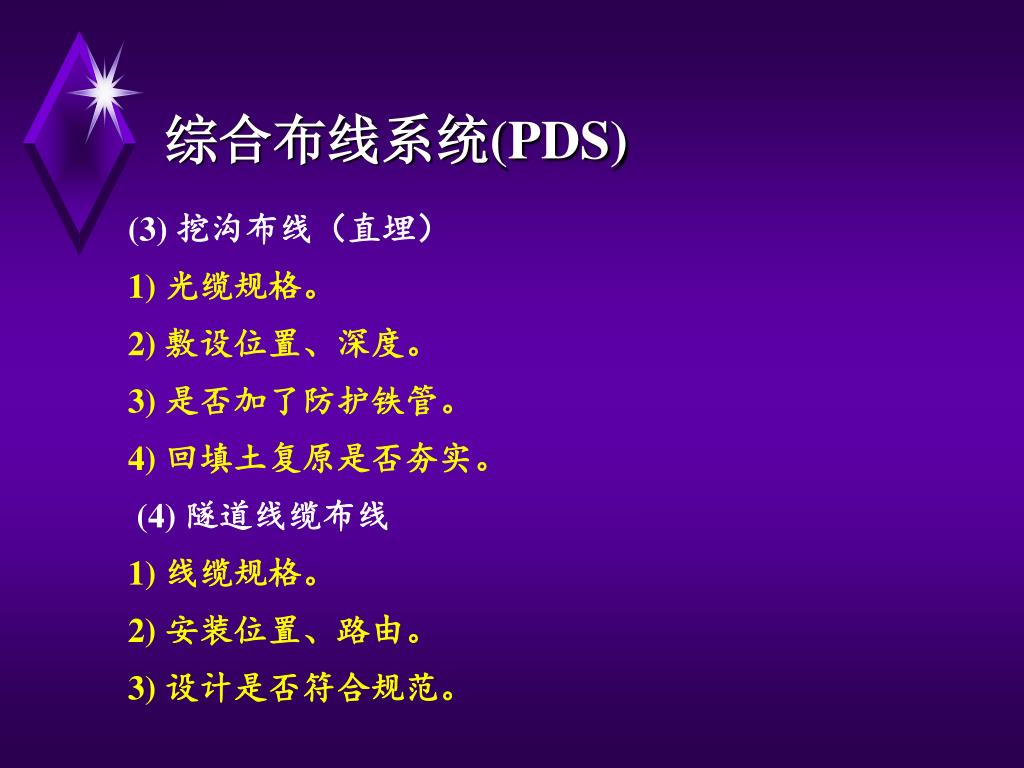

  37. 综合布线系统(PDS) (3) 挖沟布线（直埋） 1) 光缆规格。 2) 敷设位置、深度。 3) 是否加了防护铁管。 4) 回填土复原是否夯实。 (4) 隧道线缆布线 1) 线缆规格。 2) 安装位置、路由。 3) 设计是否符合规范。

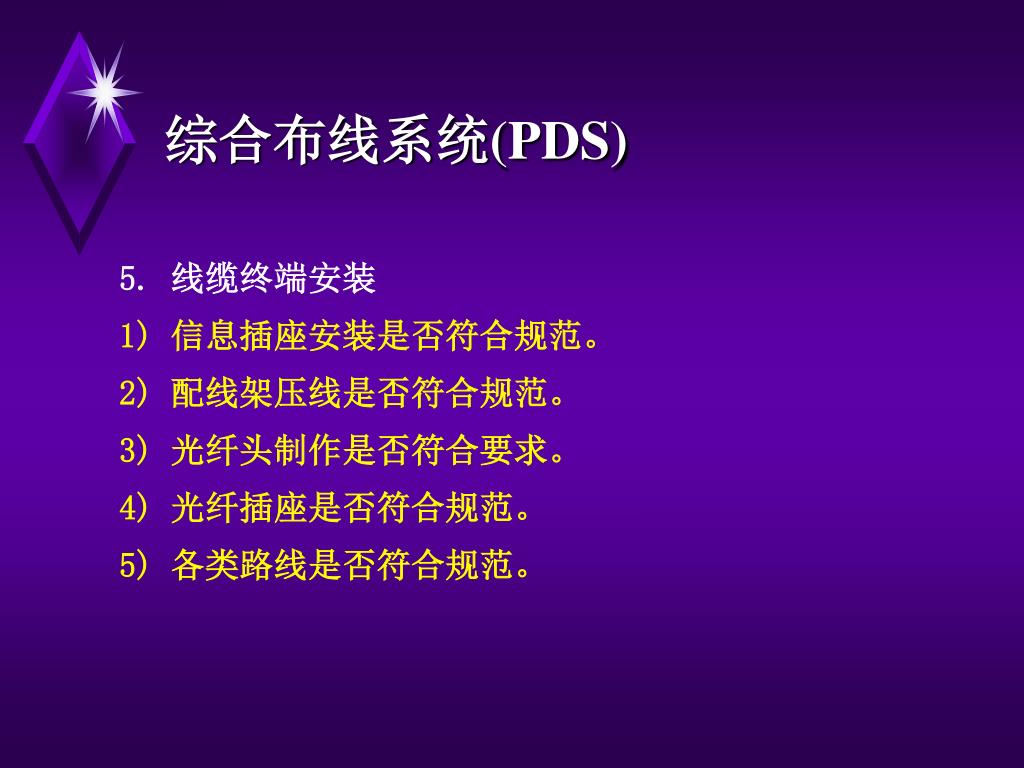

  38. 综合布线系统(PDS) 5. 线缆终端安装 1) 信息插座安装是否符合规范。 2) 配线架压线是否符合规范。 3) 光纤头制作是否符合要求。 4) 光纤插座是否符合规范。 5) 各类路线是否符合规范。

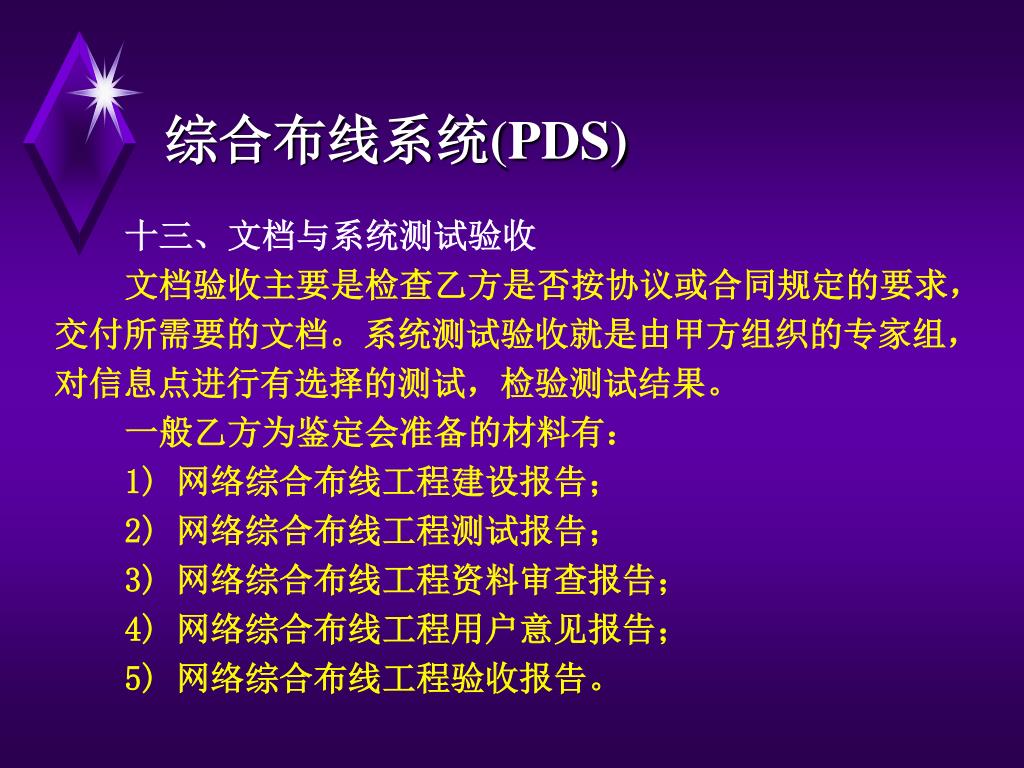

  39. 综合布线系统(PDS) 十三、文档与系统测试验收 文档验收主要是检查乙方是否按协议或合同规定的要求，交付所需要的文档。系统测试验收就是由甲方组织的专家组，对信息点进行有选择的测试，检验测试结果。 一般乙方为鉴定会准备的材料有： 1) 网络综合布线工程建设报告； 2) 网络综合布线工程测试报告； 3) 网络综合布线工程资料审查报告； 4) 网络综合布线工程用户意见报告； 5) 网络综合布线工程验收报告。
