Проблемы в разработке технологии светопрозрачных конструкций с переменным пропусканием на основе электрохромных материалов


5693305

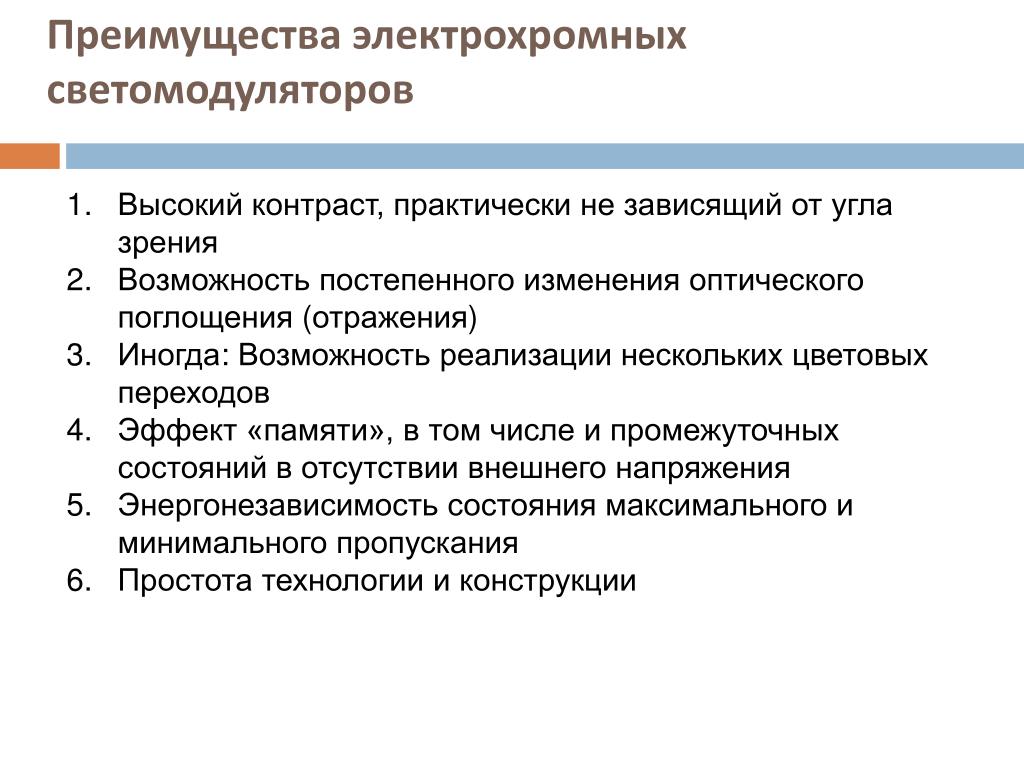

Преимущества технологии электрохромныхсветомодуляторов

  • Высокий контраст, практически не зависящий от угла зрения

  • Возможность постепенного изменения оптического поглощения (отражения)

  • Иногда: Возможность реализации нескольких цветовых переходов

  • Эффект «памяти», в том числе и промежуточных состояний в отсутствии внешнего напряжения

  • Энергонезависимость состояния максимального и минимального пропускания

  • Простота технологии и конструкции


5693305

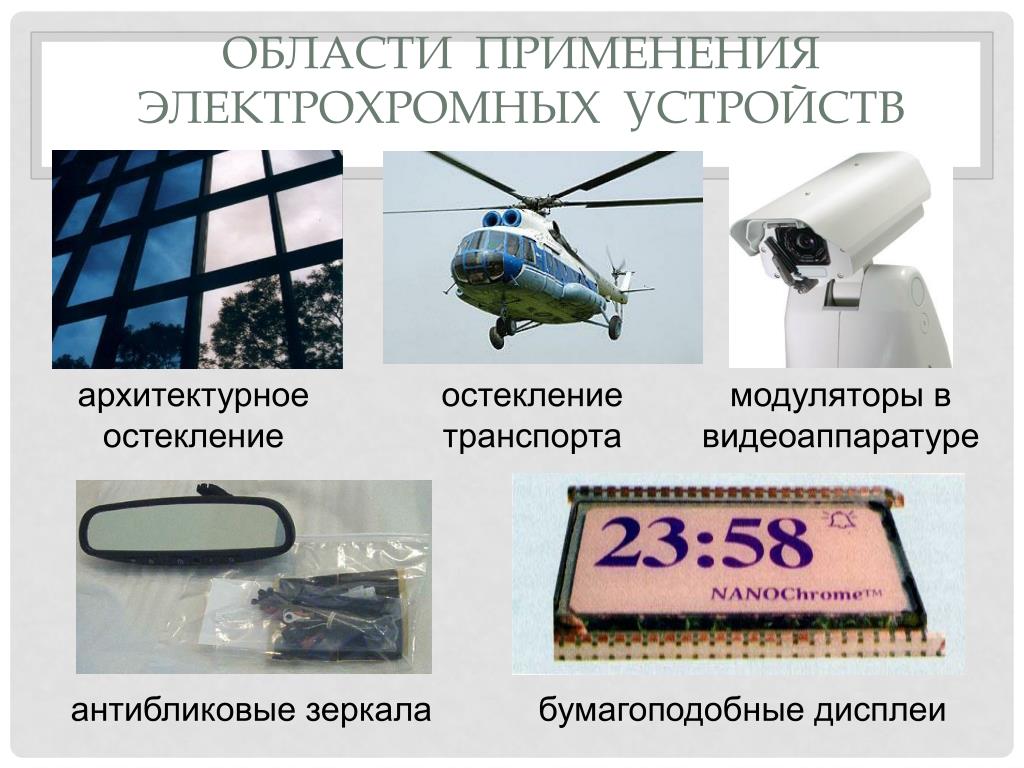

Области применения технологии электрохромных устройств

архитектурное остекление

остекление

транспорта

модуляторы в видеоаппаратуре

антибликовые зеркала

бумагоподобные дисплеи


5693305

стекло технологии

ITO

свет

Электрохромный слой

Электрохромное устройство:модуляция пропускания

Вкл


5693305

стекло технологии

ITO

свет

Электрохромный слой

Электрохромное устройство:модуляция пропускания


5693305

стекло технологии

ITO

Электрохромный слой

свет

свет

золото

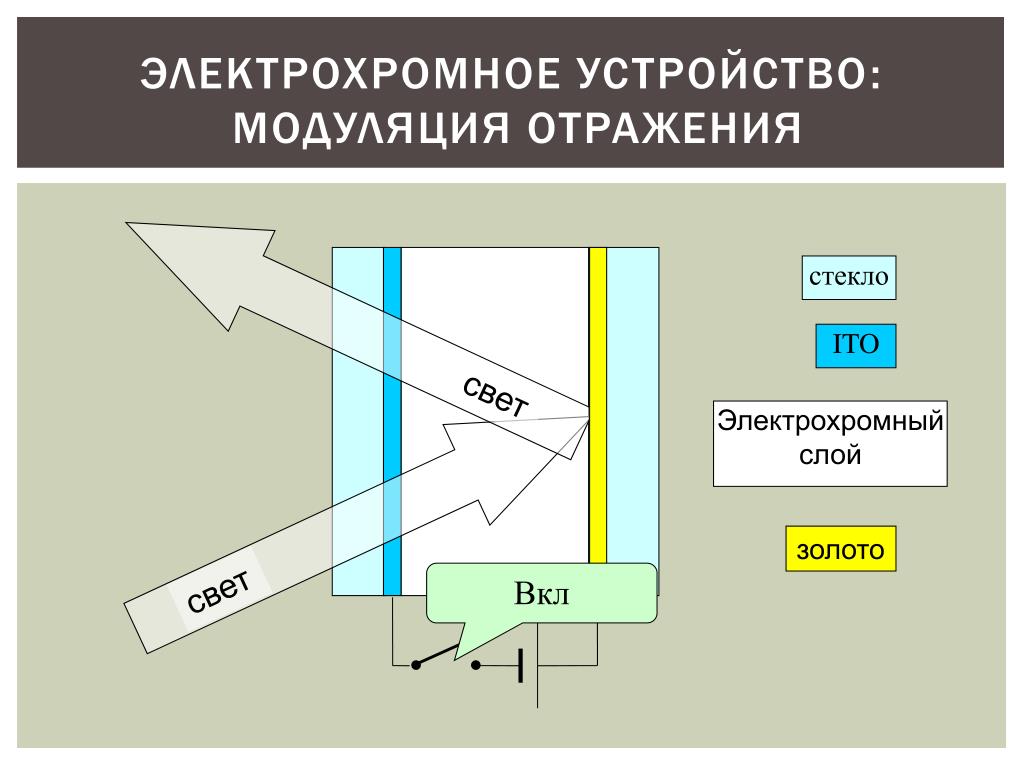

Электрохромное устройство:модуляция отражения

Вкл


5693305

стекло технологии

ITO

Электрохромный слой

золото

свет

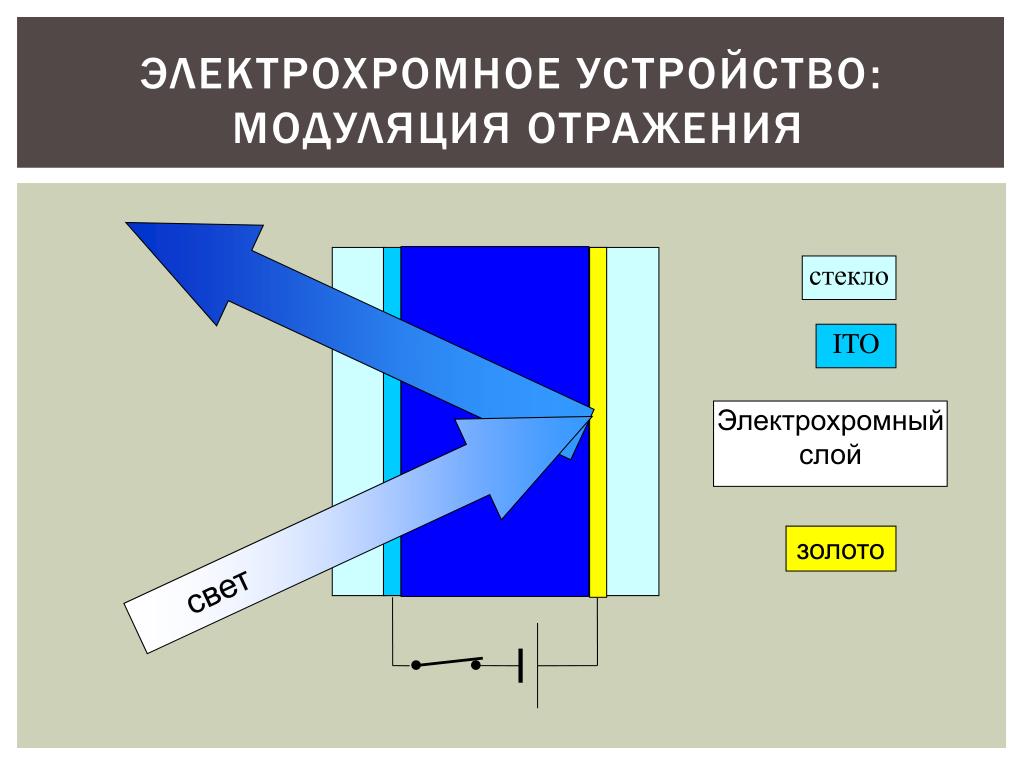

Электрохромное устройство:модуляция отражения


5693305

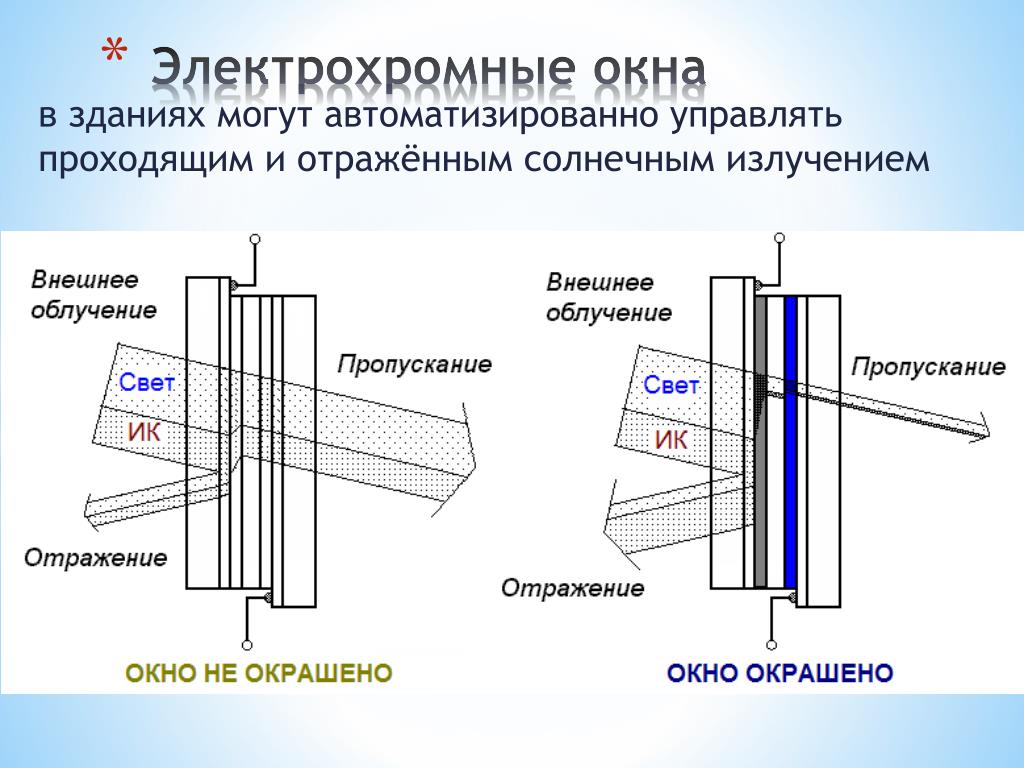

Электрохромные окна технологии

в зданиях могут автоматизированно управлять проходящим и отражённым солнечным излучением


5693305
Принципиальная схема электрохромного устройства типа «сэндвич»

WO 3 + x e + x H+Hx WO3

colorless blue

WO 3 + x e + x Li+Lix WO3


Sageglass sage electrochromics inc usa

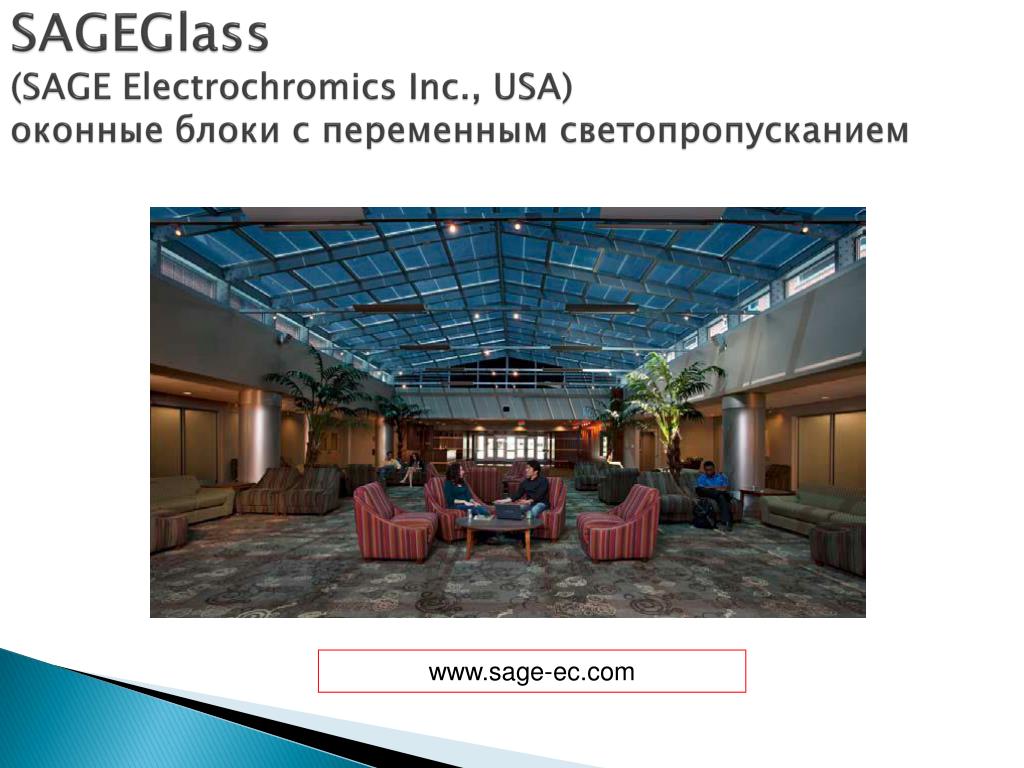

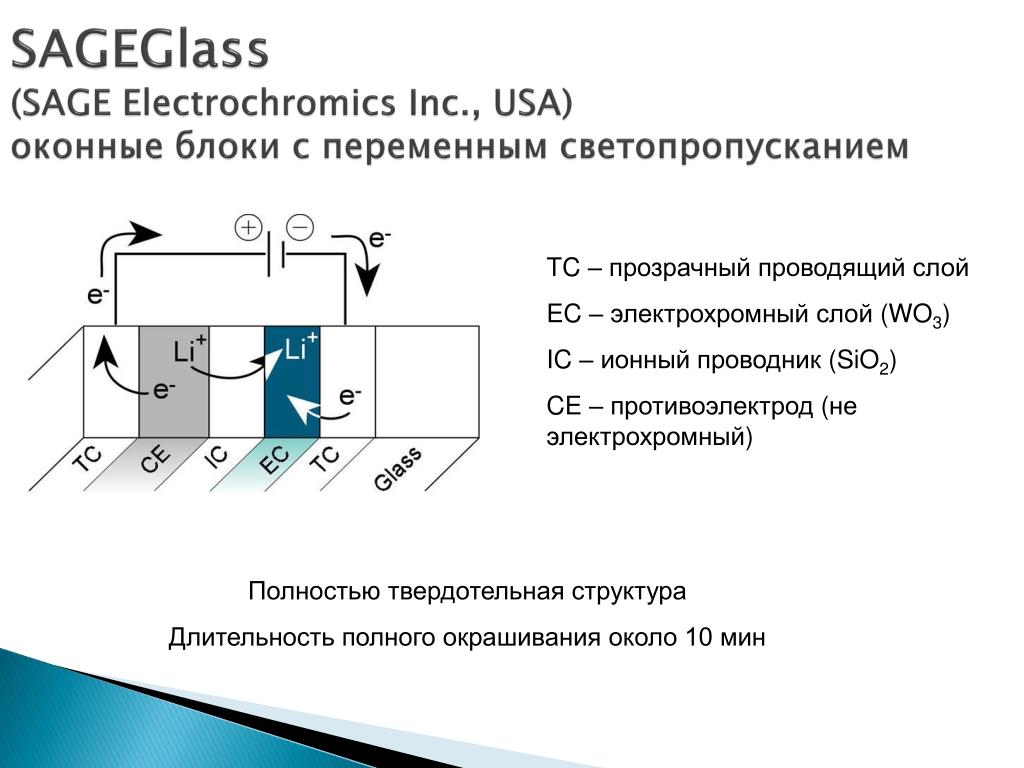

SAGEGlass электрохромного устройства типа «сэндвич»(SAGE Electrochromics Inc., USA)оконные блоки с переменным светопропусканием

TC – прозрачный проводящий слой

EC – электрохромный слой (WO3)

IC – ионный проводник (SiO2)

CE – противоэлектрод (не электрохромный)

Полностью твердотельная структура

Длительность полного окрашивания около 10 мин


Sageglass sage electrochromics inc usa1
SAGEGlass электрохромного устройства типа «сэндвич»(SAGE ElectrochromicsInc., USA)оконные блоки с переменным светопропусканием

www.sage-ec.com


5693305

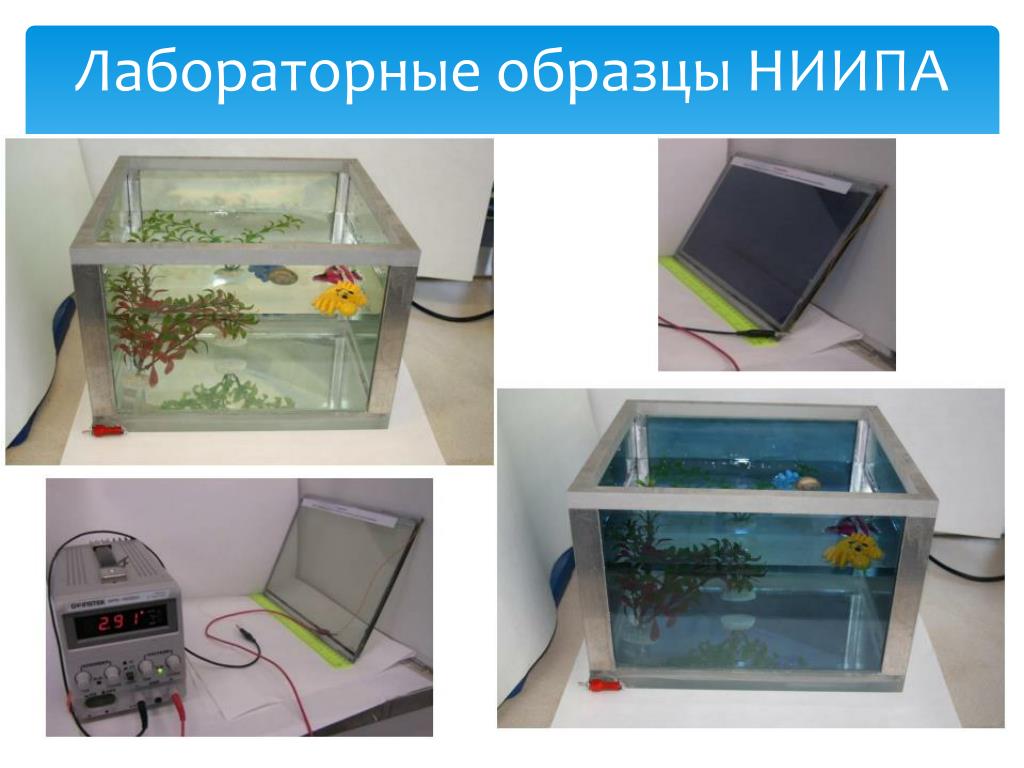

Лабораторные образцы НИИПА электрохромного устройства типа «сэндвич»


5693305
Видео электрохромного устройства типа «сэндвич»


5693305

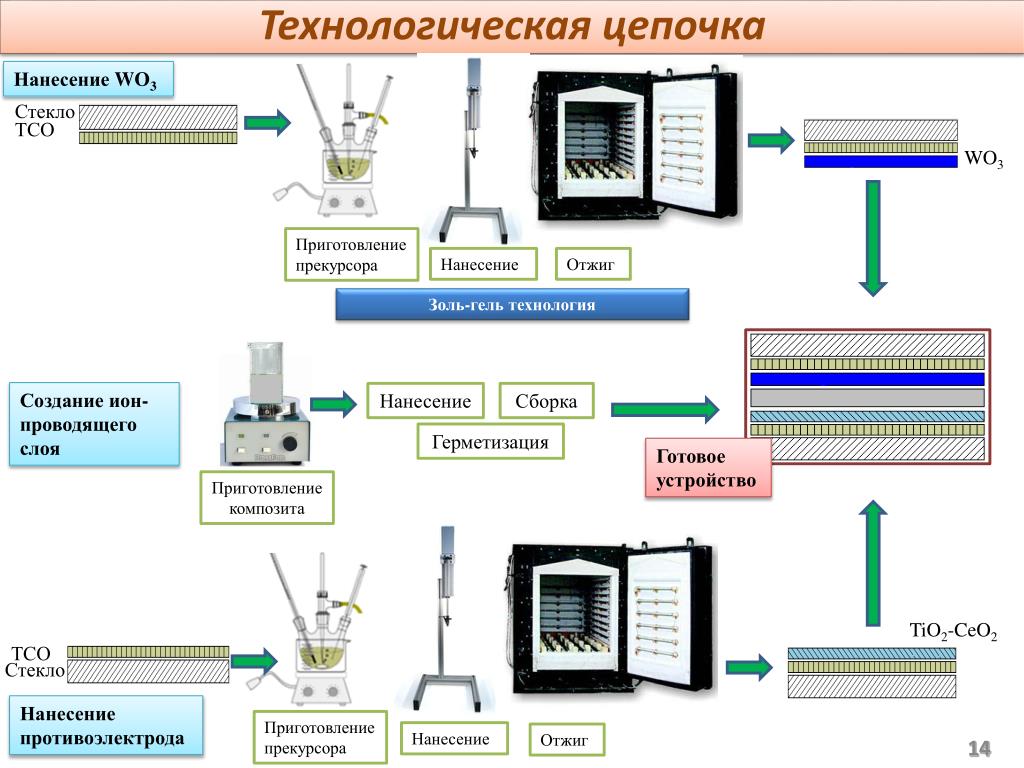

Технологическая цепочка электрохромного устройства типа «сэндвич»

Нанесение WO3

Стекло

ТСО

WO3

Приготовление прекурсора

Нанесение

Отжиг

Золь-гель технология

Создание ион-проводящего слоя

Нанесение

Сборка

Герметизация

Готовое

устройство

Приготовление композита

TiO2-CeO2

ТСО

Стекло

Нанесение противоэлектрода

Приготовление прекурсора

Нанесение

Отжиг


5693305

Научно-технические проблемы электрохромного устройства типа «сэндвич»

Требования к пленке оксида вольфрама

Требования к ионному проводнику

1. Однородность

2. Пропускание в неокрашенном состоянии не ниже 70%

3. Пропускание в окрашенном состоянии не выше 30%

4. Химическая и электрохимическая стабильность в рабочих средах

5. Количество циклов переключения не менее 105

1. Однородность

2. Химическая и электрохимическая стабильность в рабочих средах

3. Достаточная обменная емкость

4. Количество циклов переключения не менее 105

1. Высокая химическая и электрохимическая стабильность

2. Прозрачность в видимой области, отсутствие поглощения

3. Прочность адгезивной связи со стеклами

4. Отсутствие разрушающего действия на оксидные пленки

5. Гелеобразная или твердоподобная консистенция

6. Удельная проводимость не менее 10-3 См/см

7. Удобство приготовления и нанесения.

Требования к пленке

противоэлектрода


5693305

Технологические проблемы электрохромного устройства типа «сэндвич»

Компоненты

Температура

Погружение

Толщина

Однородность

Длительность

Вакуумное напыление

Методика

получения

Атмосфера


5693305

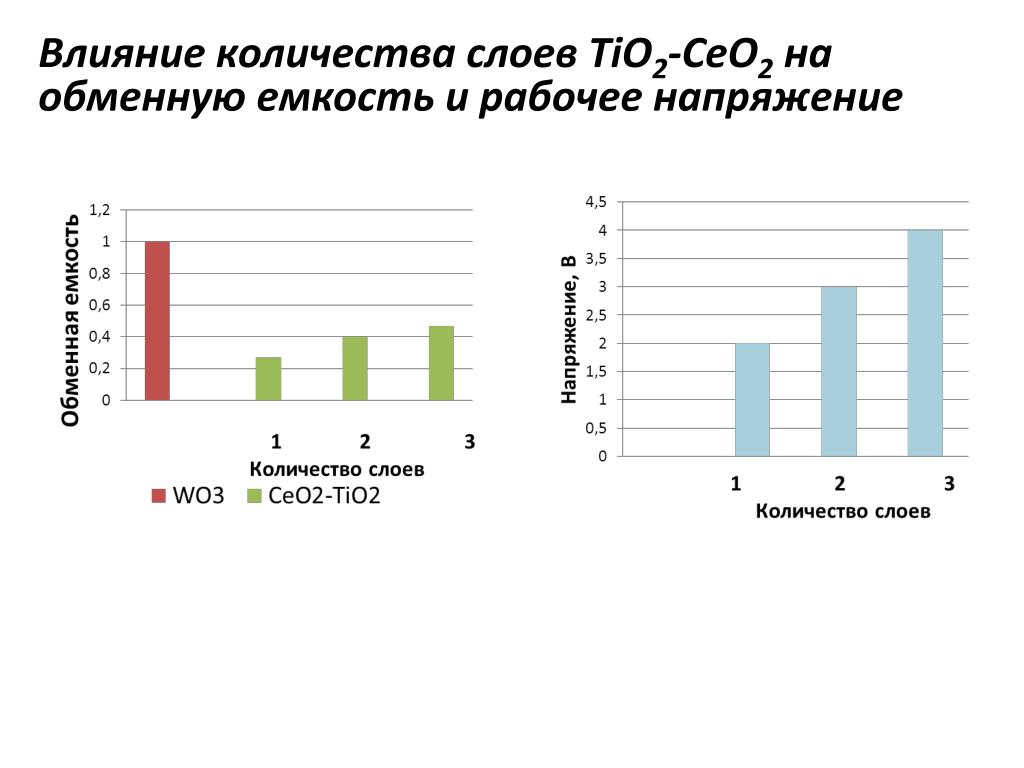

Влияние количества слоев электрохромного устройства типа «сэндвич»TiO2-CeO2на обменную емкость и рабочее напряжение


5693305

Технологические проблемы электрохромного устройства типа «сэндвич»

Состав

Перхлорат лития

Пропилен-

карбонат

УФ-стаби-лизатор

Полимеризация

Трифторметил-сульфонат

Бутиро-лактон

…….


5693305

Дисплей электрохромного устройства типа «сэндвич»

Зеркало

Окно

Площадь, см2

150

150

104  108

Количество циклов

105 107

105

104

Время переключения, с

0,1  10

1  10

10  104

Заряд мКл/см2

2  20

2  20

20  40

Срок жизни, лет

>5

>5

10  20

Цвет

различный

нейтральный

нейтральный

Спектральный диапазон, нм

400  700

400  700

350  2000

Память, с

>104

0104

0 104

Рабочая температура, С

0  50

-40 +80

-30 +80

Стоимость, USD/м2

1000

100

10

Основные параметры электрохромных устройств
