Presentation Transcript
neuron
hodgkin huxley model
model van ionkanaal
Model van ionkanaal

Nernst vergelijking

Ionstroom is afhankelijk van conductance en driving force

Conductance gion is conductance per kanaal (γ) ×

aantal kanalen (N) ×

kans dat kanaal open is (p)

Maximum conductance:

Gion = γ × N

dynamica van ionkanaal
αp is opening rate

βp is closing rate

Steady-state:

openen en sluiten van kanalen is in evenwicht

Oplossing van differentiaalvergelijking

met τp de tijdconstante

Dynamica van ionkanaal
hodgkin huxley vergelijkingen
Cm: membraancapaciteit

GNa, GK, GL: maximum conductances INa, IK, IL

VNa, VK, VL: evenwichtspotentialen INa, IK, IL

m,h: gating variables voor INa

n: gating variable voor IK

Hodgkin-Huxley vergelijkingen
nobel prize 1963
Nobel prize 1963

Sir Andrew Huxley

Sir Alan Lloyd Hodgkin

slide7

Hodgkin & Huxleyexperiments

Giant squid neuron

hodgkin huxley vergelijkingen1
Hodgkin-Huxley vergelijkingen
  • Potentiaal V representeert de afwijking van de rustpotential, dus

Vmem = Vrest + V

  • Steady-state waarde en tijdconstante van gating variabelen worden bepaald m.b.v. voltage-clamp technieken
  • Opening rate αp en closing rate βp zijn afhankelijk van V en worden bepaald door te fitten op experimentele data
hodgkin huxley gating variabelen
Hodgkin-Huxley: gating variabelen

m,h,n [-]

Potentiaal [mV]

hodgkin huxley tijdconstanten
hodgkin huxley actiepotentiaal
hodgkin huxley ionstromen
hodgkin huxley gating variabelen1
hodgkin huxley actiepotentialen
hodgkin huxley prikkelvoortgeleiding
actiepotentiaal van hartcel
Actiepotentiaal van hartcel

Snelle natriumstroom INa

  • depolarisatie

Langzame calcium stroom ICa

  • plateau

Langzame kalium stroom IK

  • repolarisatie

S. Nattel, Nature 2002;415:219-226

actiepotentiaal ventrikel

ENa

3 msec

EK

plateau

upstroke

repolarisatie

Actiepotentiaal ventrikel

ECa

ENa

+20 mV

+20 mV

Ca-instroom

en K-uitstroom

K-uitstroom

Na-instroom

-90 mV

EK

100 msec

(RMP)

hartspiercel
ion concentraties mm
evenwichtpotentiaal voor calcium
Evenwichtpotentiaal voor calcium

+120 mV

ECa

+70 mV

ENa

0 mV

calcium ion: z = +2

Vrust

-80 mV

-90 mV

EK

calcium en contractie

Ca2+

Force (nN)

100 msec

calcium en contractie

Ca2+

+

Calcium Induced Calcium Release

ionstromen
Ionstromen

inwaarts/

depolariserend

uitwaarts/

repolariserend

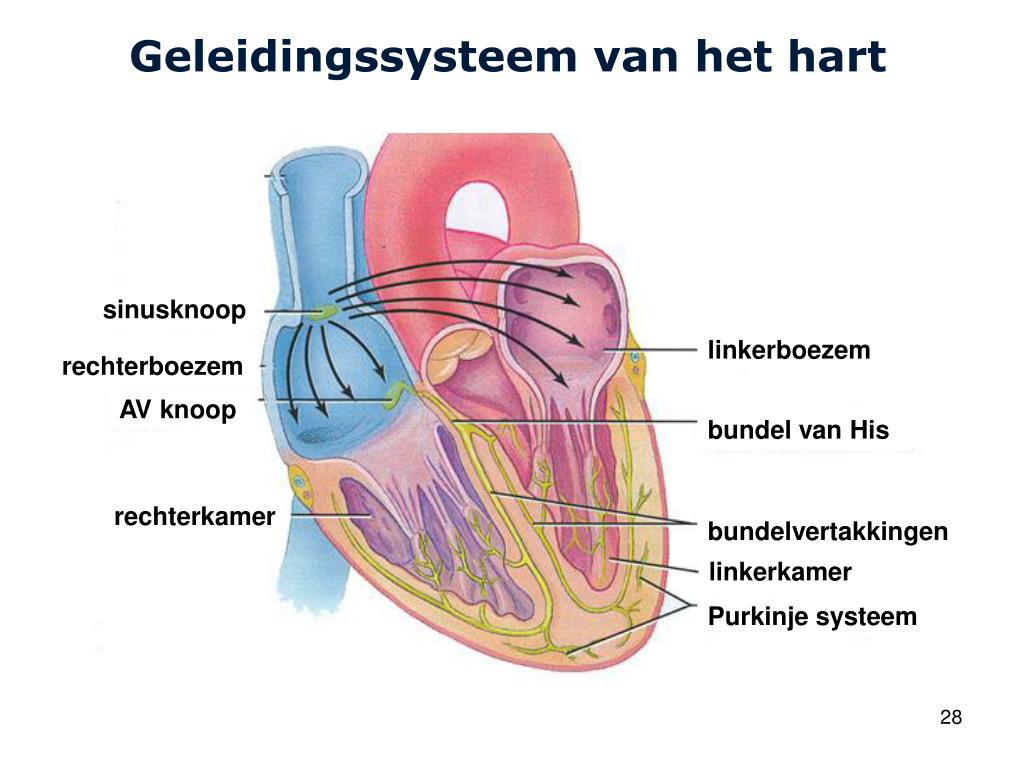

geleidingssysteem van het hart
Geleidingssysteem van het hart

sinusknoop

linkerboezem

rechterboezem

AV knoop

bundel van His

rechterkamer

bundelvertakkingen

linkerkamer

Purkinje systeem

prikkelvoortgeleiding in het hart
8E020 Inleiding MetenPrikkelvoortgeleiding in het hart

Electrocardiogram (ECG)

tijd (ms)

Malmivuo & Plonsey, 1995

prikkelvoortgeleiding in het hart1
8E020 Inleiding MetenPrikkelvoortgeleiding in het hart

sinusknoop

Electrocardiogram (ECG)

tijd (ms)

Malmivuo & Plonsey, 1995

prikkelvoortgeleiding in het hart2
8E020 Inleiding MetenPrikkelvoortgeleiding in het hart

sinusknoop

boezems

Electrocardiogram (ECG)

tijd (ms)

Malmivuo & Plonsey, 1995

prikkelvoortgeleiding in het hart3
8E020 Inleiding MetenPrikkelvoortgeleiding in het hart

sinusknoop

boezems

AV knoop

Electrocardiogram (ECG)

tijd (ms)

Malmivuo & Plonsey, 1995

prikkelvoortgeleiding in het hart4
8E020 Inleiding MetenPrikkelvoortgeleiding in het hart

sinusknoop

boezems

AV knoop

bundel van His

Electrocardiogram (ECG)

tijd (ms)

Malmivuo & Plonsey, 1995

prikkelvoortgeleiding in het hart5
8E020 Inleiding MetenPrikkelvoortgeleiding in het hart

sinusknoop

boezems

AV knoop

bundel van His

bundelvertakkingen

Electrocardiogram (ECG)

tijd (ms)

Malmivuo & Plonsey, 1995

prikkelvoortgeleiding in het hart6
8E020 Inleiding MetenPrikkelvoortgeleiding in het hart

sinusknoop

boezems

AV knoop

bundel van His

bundelvertakkingen

Purkinje systeem

Electrocardiogram (ECG)

tijd (ms)

Malmivuo & Plonsey, 1995

prikkelvoortgeleiding in het hart7
8E020 Inleiding MetenPrikkelvoortgeleiding in het hart

sinusknoop

boezems

AV knoop

bundel van His

bundelvertakkingen

Purkinje systeem

kamers (endocard)

Electrocardiogram (ECG)

tijd (ms)

Malmivuo & Plonsey, 1995

prikkelvoortgeleiding in het hart8
8E020 Inleiding MetenPrikkelvoortgeleiding in het hart

sinusknoop

boezems

AV knoop

bundel van His

bundelvertakkingen

Purkinje systeem

kamers (endocard)

kamers (epicard)

Electrocardiogram (ECG)

tijd (ms)

Malmivuo & Plonsey, 1995

gap junctions
gap junctions1

grotere

deeltjes

Gap junctions

kleine

ionen

voortgeleiding

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

sterke koppeling

zwakke koppeling

Voortgeleiding
refractaire periode
Refractaire periode

+20mv

Excitability recovered

threshold

-90mv

Inexcitable

Period

250 ms

hartspiercel1
nobel prize 19631
Nobel prize 1963

Sir Andrew Huxley

Sir Alan Lloyd Hodgkin
