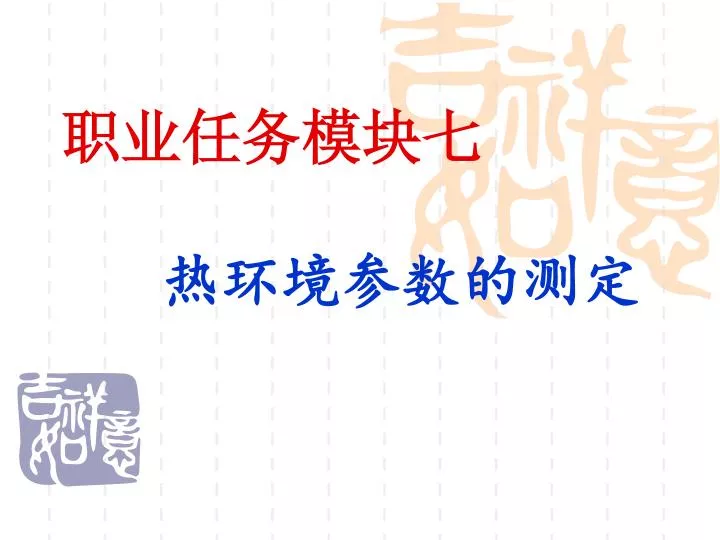

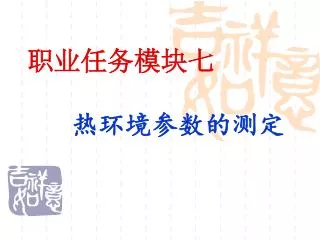

职业任务模块七 热环境参数的测定

1. 职业任务模块七热环境参数的测定

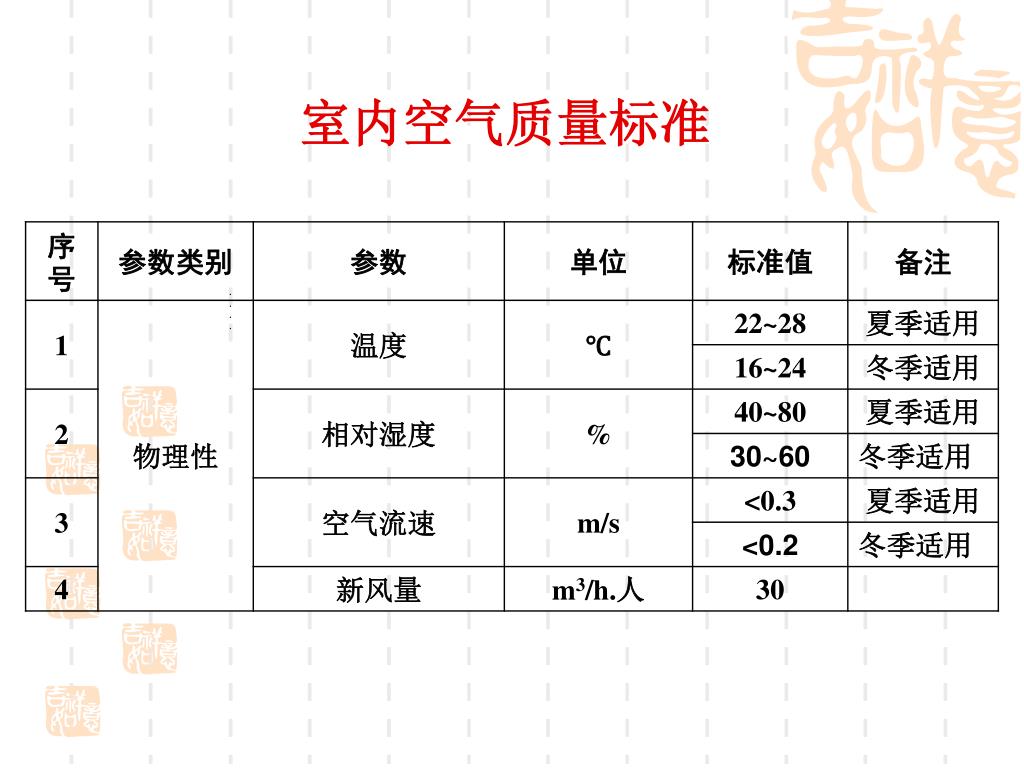

2. 室内空气质量标准

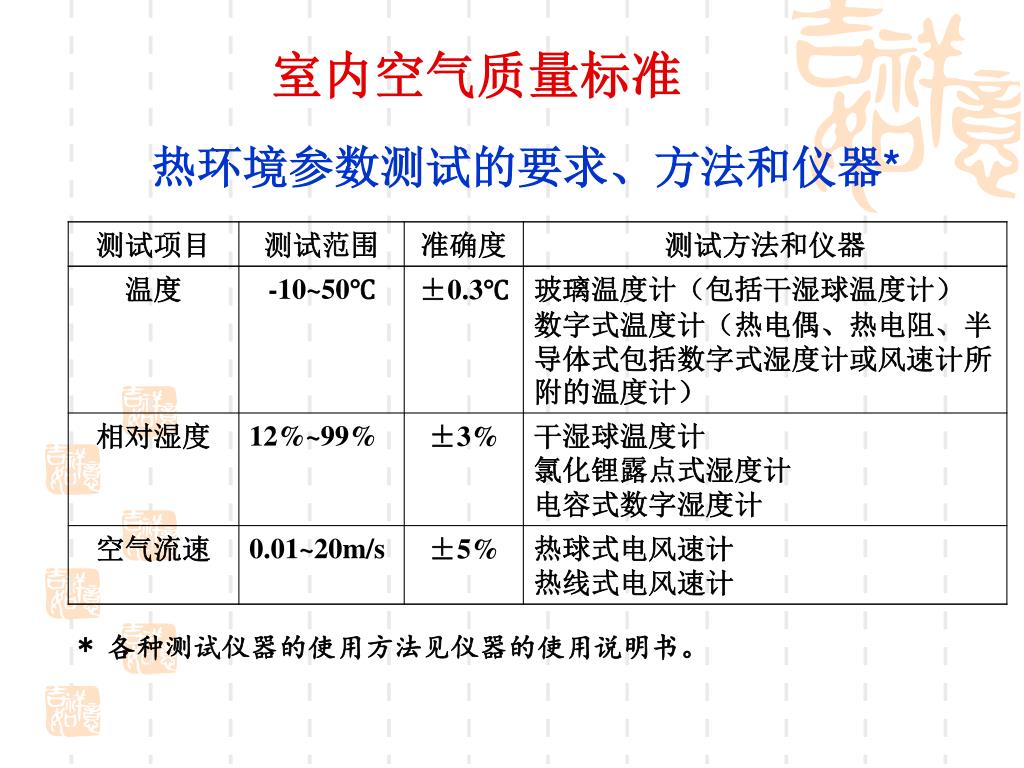

3. 室内空气质量标准 热环境参数测试的要求、方法和仪器* * 各种测试仪器的使用方法见仪器的使用说明书。

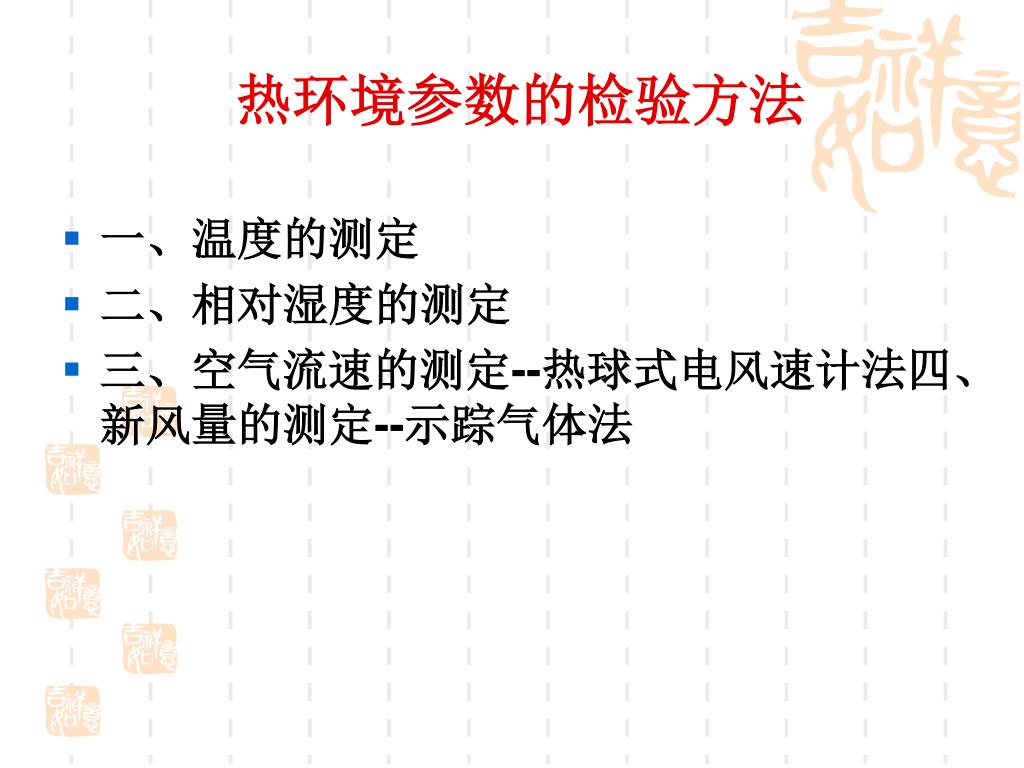

4. 热环境参数的检验方法 • 一、温度的测定 • 二、相对湿度的测定 • 三、空气流速的测定--热球式电风速计法四、新风量的测定--示踪气体法

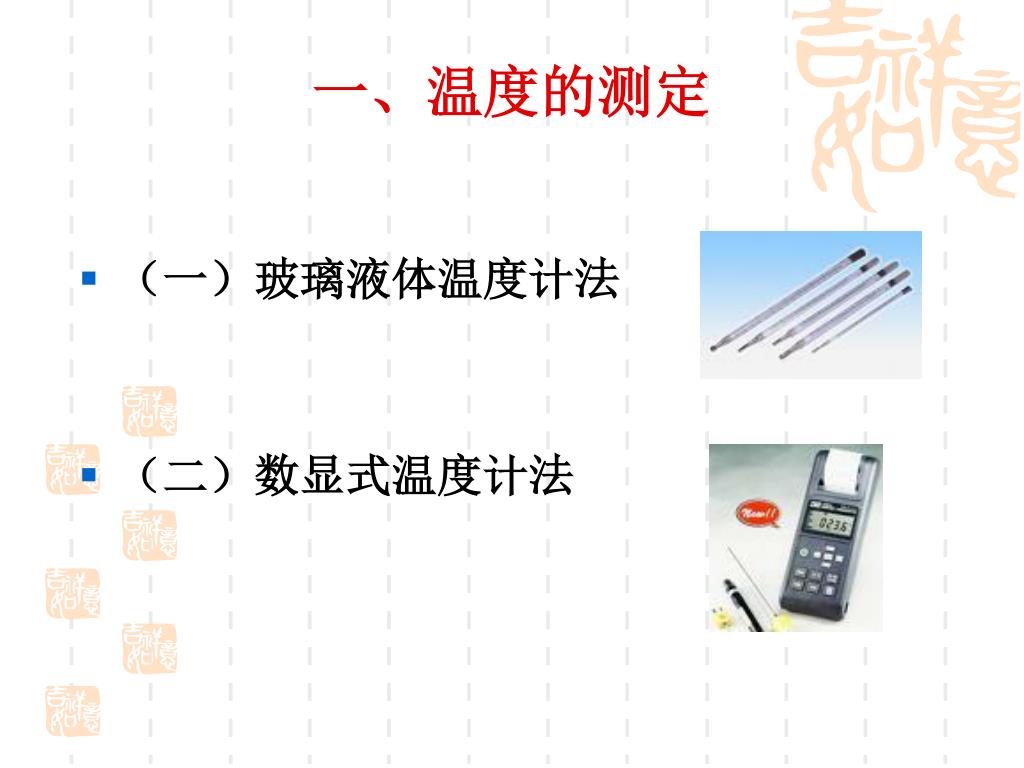

5. 一、温度的测定 • （一）玻璃液体温度计法 • （二）数显式温度计法

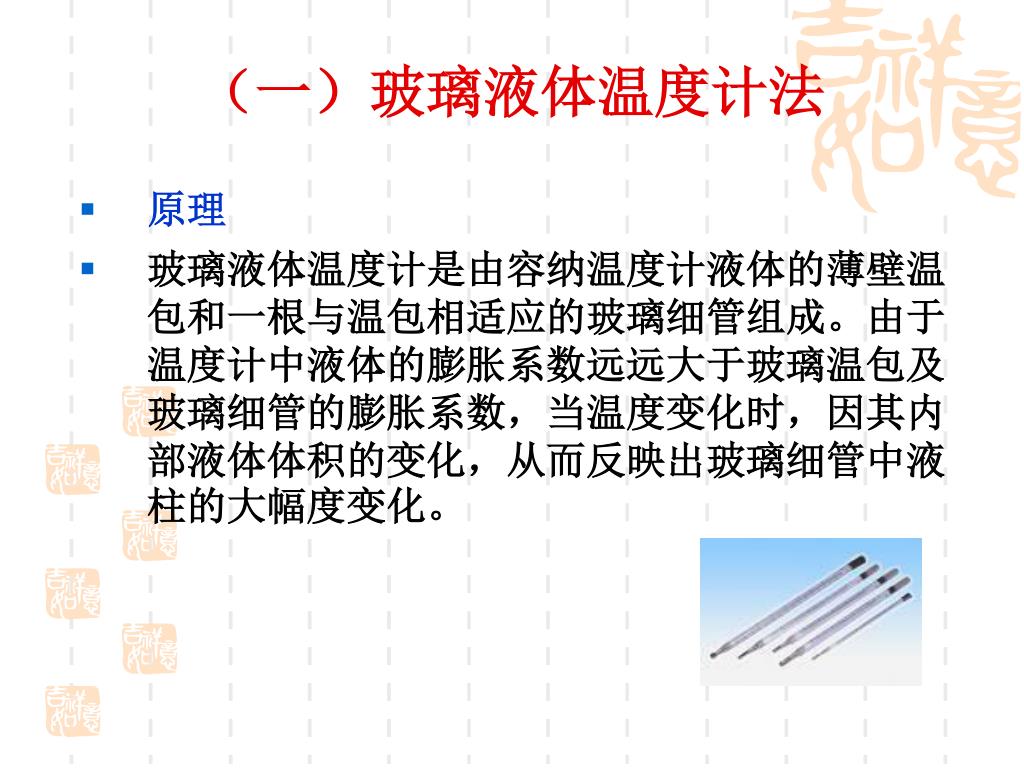

6. （一）玻璃液体温度计法 • 原理 • 玻璃液体温度计是由容纳温度计液体的薄壁温包和一根与温包相适应的玻璃细管组成。由于温度计中液体的膨胀系数远远大于玻璃温包及玻璃细管的膨胀系数，当温度变化时，因其内部液体体积的变化，从而反映出玻璃细管中液柱的大幅度变化。

7. （一）玻璃液体温度计法 • 测定步骤 • 将温度计固定在支架上。为防止热辐射的影响，温度感应部分需用热遮蔽。 • 经5～10min后读数，先读小数，后读整数。读数时视线与温度计标尺垂直，避免视差。读数应快速准确，避免人的呼吸和人体热辐射影响读数的准确性。 • 为避免发生错读，应复读一次。

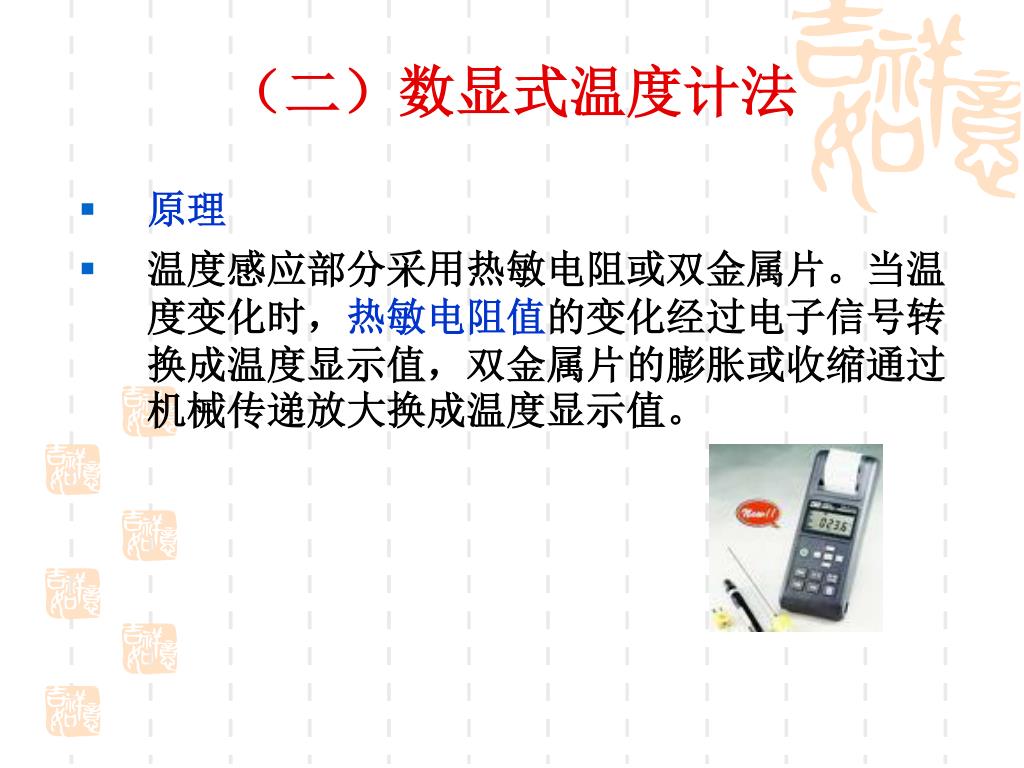

8. （二）数显式温度计法 • 原理 • 温度感应部分采用热敏电阻或双金属片。当温度变化时，热敏电阻值的变化经过电子信号转换成温度显示值，双金属片的膨胀或收缩通过机械传递放大换成温度显示值。

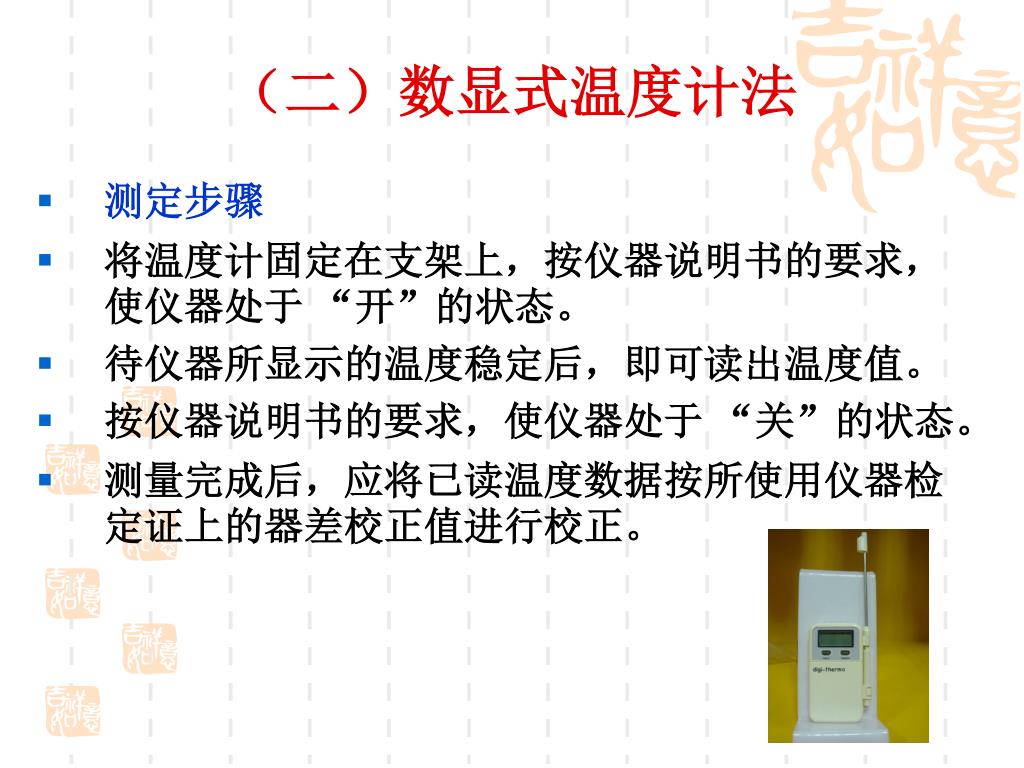

9. （二）数显式温度计法 • 测定步骤 • 将温度计固定在支架上，按仪器说明书的要求，使仪器处于 “开”的状态。 • 待仪器所显示的温度稳定后，即可读出温度值。 • 按仪器说明书的要求，使仪器处于 “关”的状态。 • 测量完成后，应将已读温度数据按所使用仪器检定证上的器差校正值进行校正。

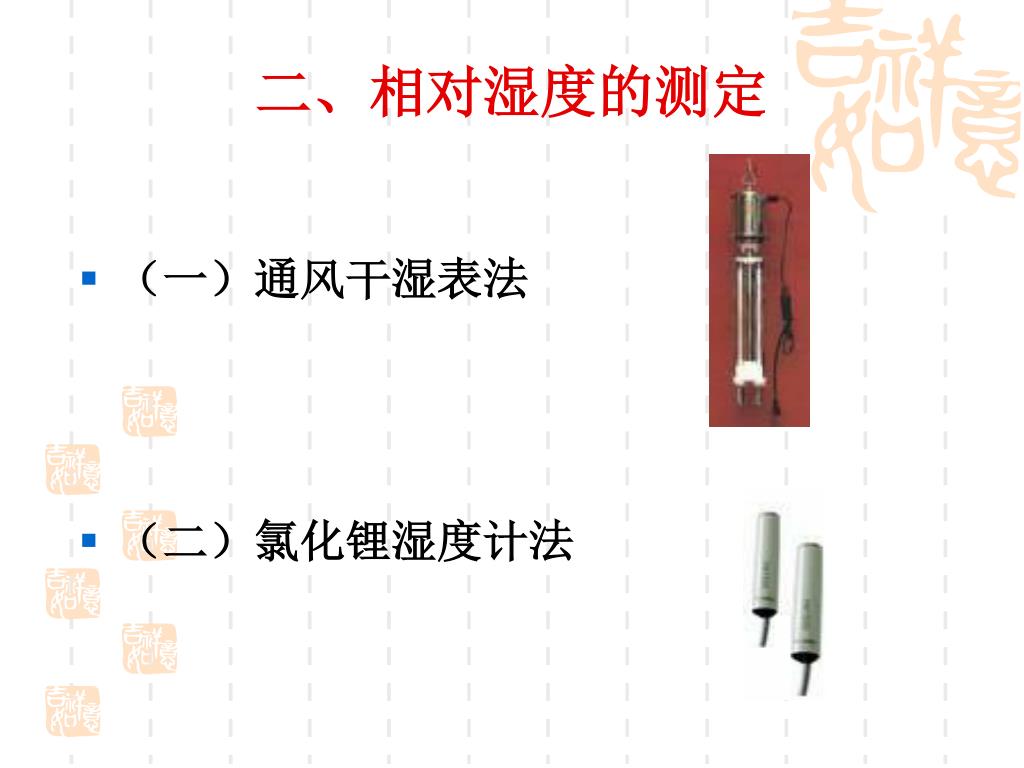

10. 二、相对湿度的测定 • （一）通风干湿表法 • （二）氯化锂湿度计法

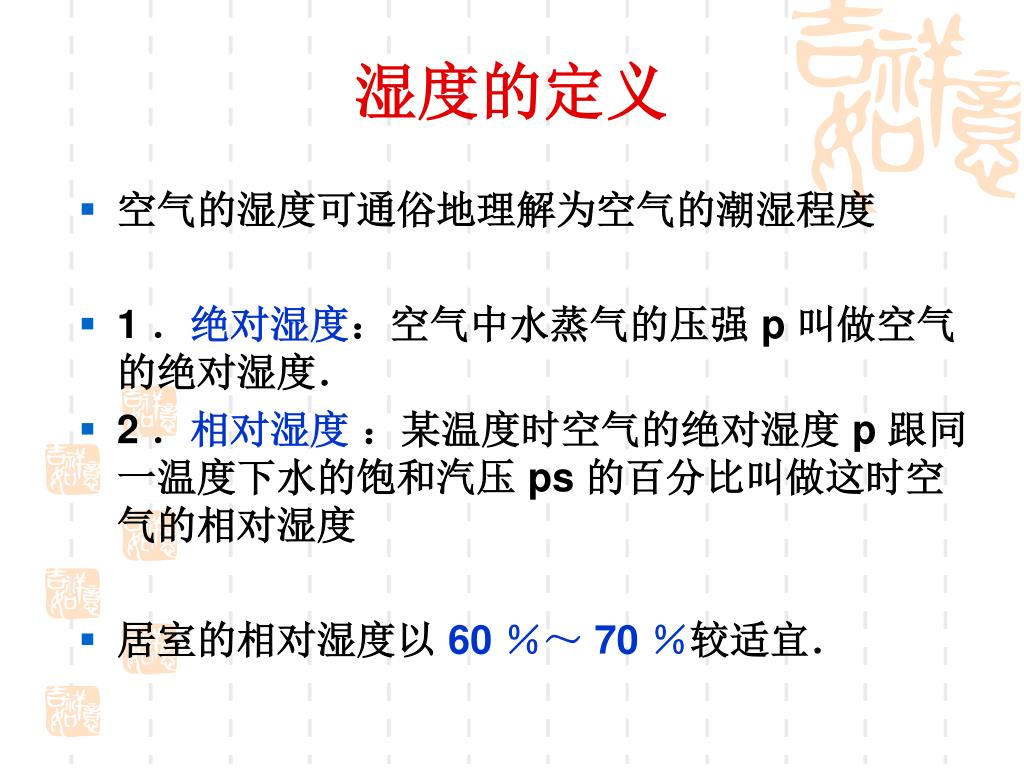

11. 湿度的定义 • 空气的湿度可通俗地理解为空气的潮湿程度 • 1 ．绝对湿度：空气中水蒸气的压强 p 叫做空气的绝对湿度．  • 2 ．相对湿度 ：某温度时空气的绝对湿度 p 跟同一温度下水的饱和汽压 ps 的百分比叫做这时空气的相对湿度 • 居室的相对湿度以 60 ％～ 70 ％较适宜．

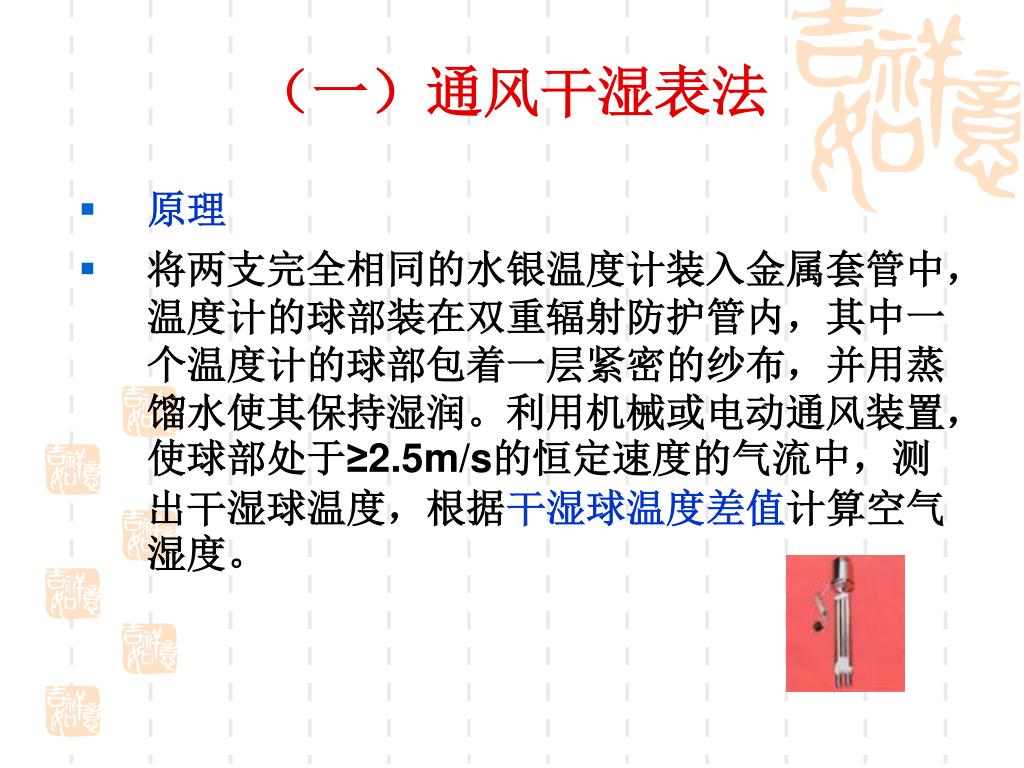

12. （一）通风干湿表法 • 原理 • 将两支完全相同的水银温度计装入金属套管中，温度计的球部装在双重辐射防护管内，其中一个温度计的球部包着一层紧密的纱布，并用蒸馏水使其保持湿润。利用机械或电动通风装置，使球部处于≥2.5m/s的恒定速度的气流中，测出干湿球温度，根据干湿球温度差值计算空气湿度。

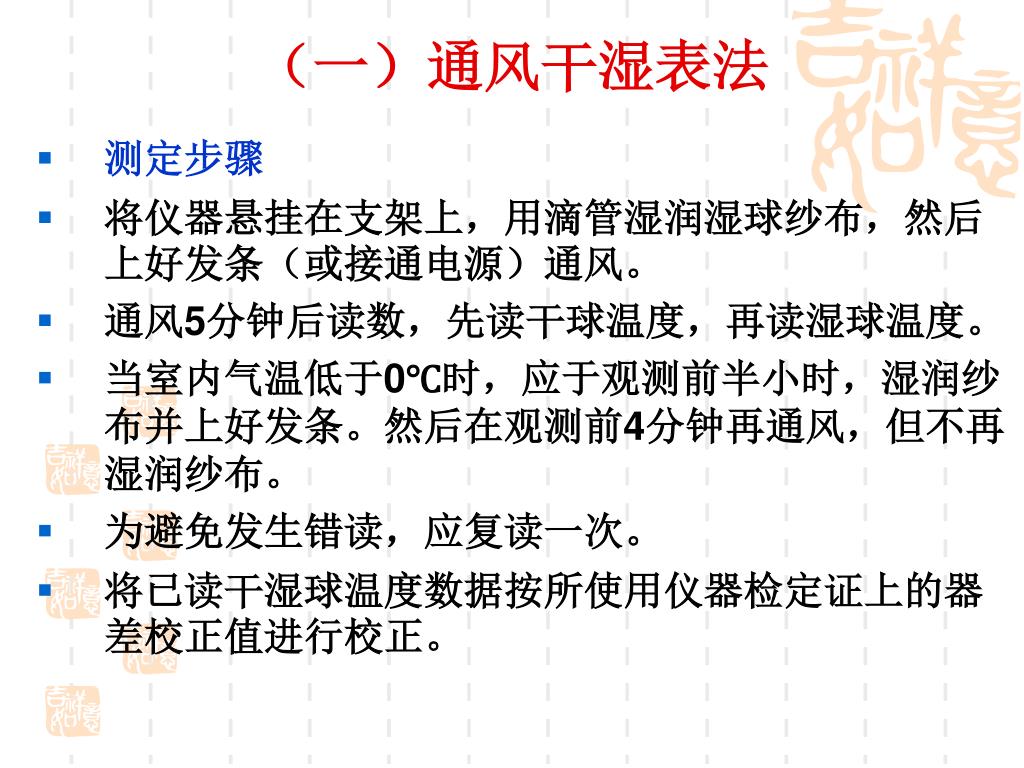

13. （一）通风干湿表法 • 测定步骤 • 将仪器悬挂在支架上，用滴管湿润湿球纱布，然后上好发条（或接通电源）通风。 • 通风5分钟后读数，先读干球温度，再读湿球温度。 • 当室内气温低于0℃时，应于观测前半小时，湿润纱布并上好发条。然后在观测前4分钟再通风，但不再湿润纱布。 • 为避免发生错读，应复读一次。 • 将已读干湿球温度数据按所使用仪器检定证上的器差校正值进行校正。

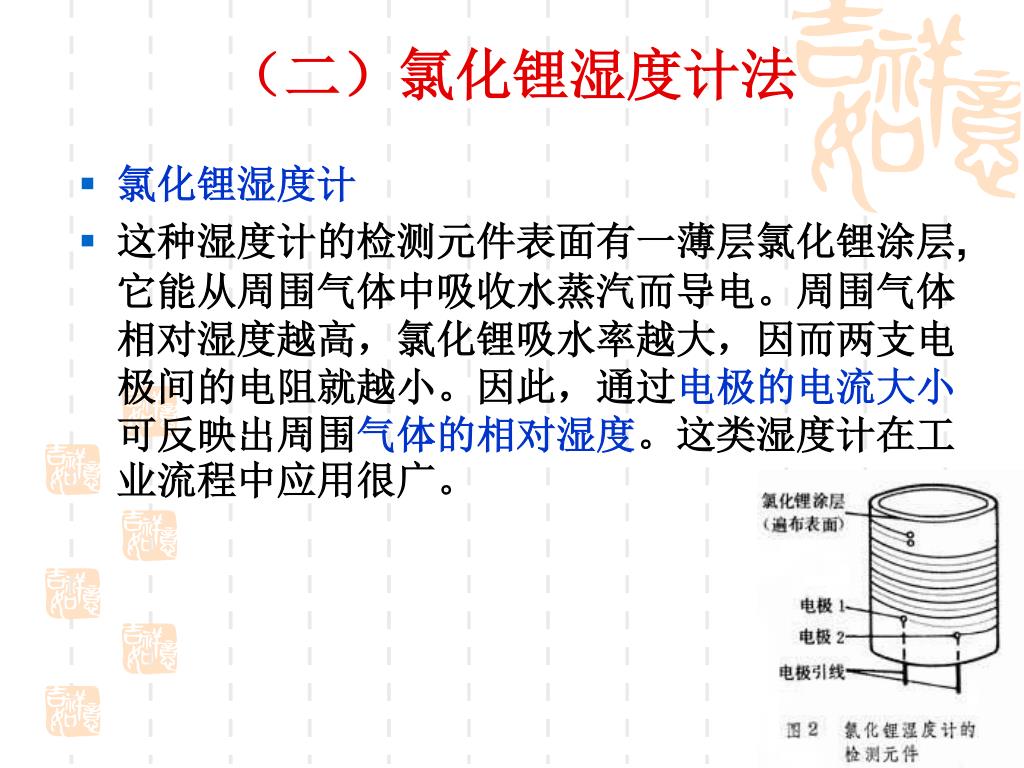

14. （二）氯化锂湿度计法 • 氯化锂湿度计 • 这种湿度计的检测元件表面有一薄层氯化锂涂层,它能从周围气体中吸收水蒸汽而导电。周围气体相对湿度越高，氯化锂吸水率越大，因而两支电极间的电阻就越小。因此，通过电极的电流大小可反映出周围气体的相对湿度。这类湿度计在工业流程中应用很广。

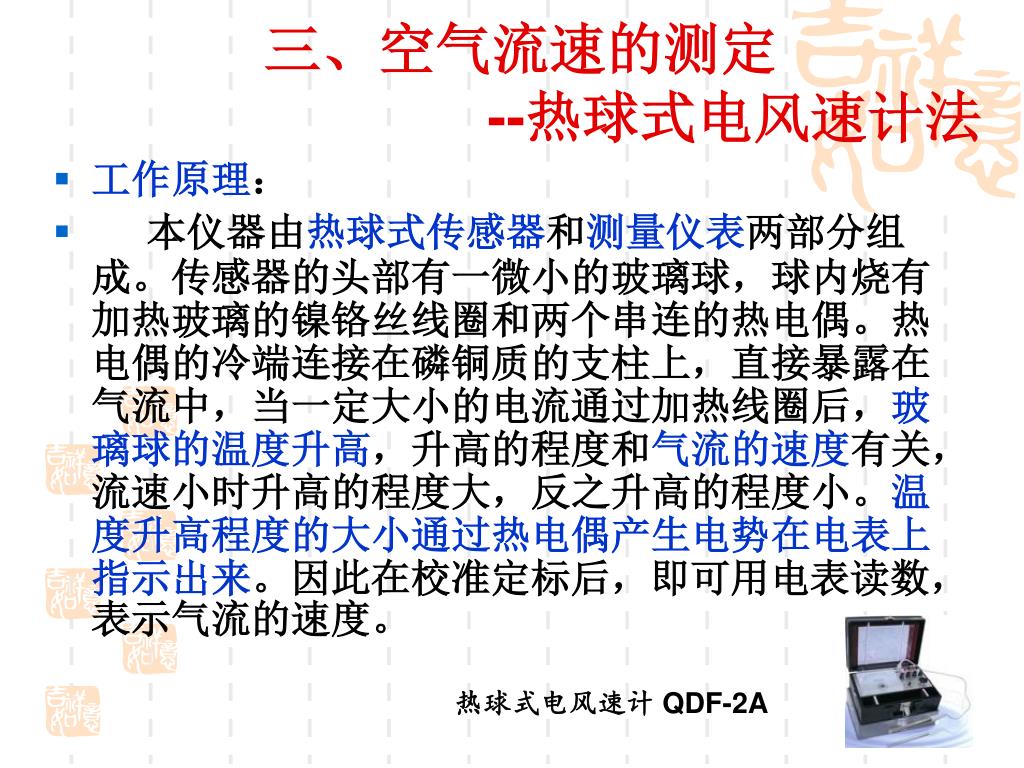

15. 三、空气流速的测定--热球式电风速计法 • 工作原理： • 本仪器由热球式传感器和测量仪表两部分组成。传感器的头部有一微小的玻璃球，球内烧有加热玻璃的镍铬丝线圈和两个串连的热电偶。热电偶的冷端连接在磷铜质的支柱上，直接暴露在气流中，当一定大小的电流通过加热线圈后，玻璃球的温度升高，升高的程度和气流的速度有关，流速小时升高的程度大，反之升高的程度小。温度升高程度的大小通过热电偶产生电势在电表上指示出来。因此在校准定标后，即可用电表读数，表示气流的速度。 热球式电风速计 QDF-2A

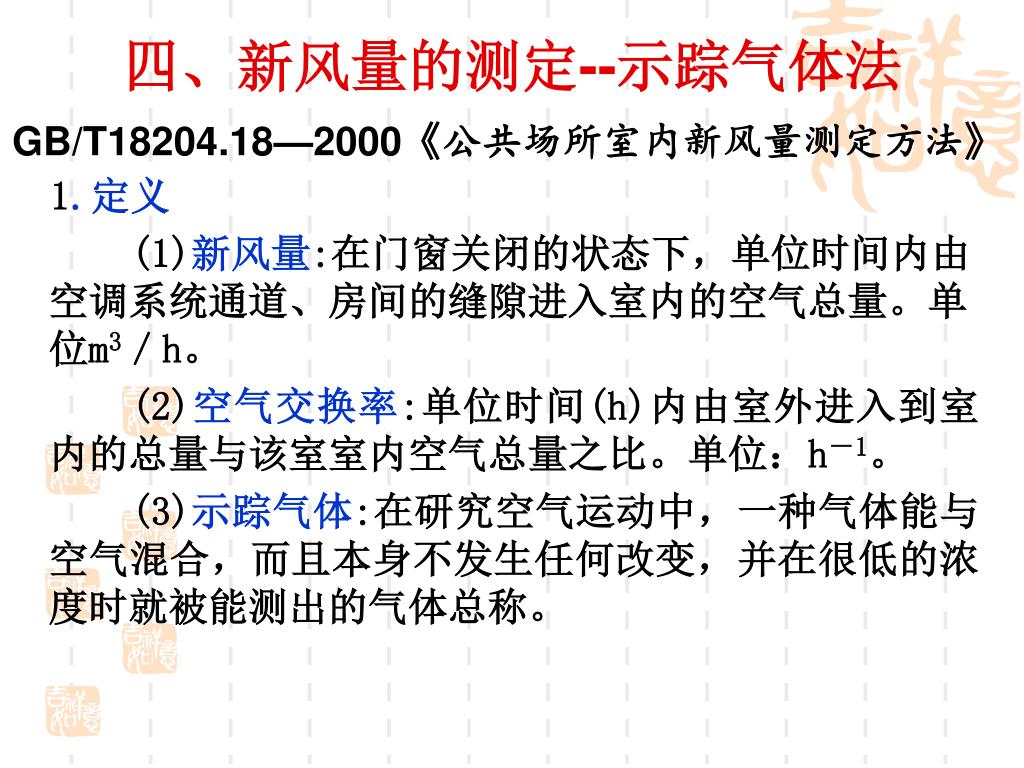

16. 四、新风量的测定--示踪气体法 GB/T18204.18—2000《公共场所室内新风量测定方法》 1.定义 (1)新风量:在门窗关闭的状态下，单位时间内由空调系统通道、房间的缝隙进入室内的空气总量。单位m3／h。 (2)空气交换率:单位时间(h)内由室外进入到室内的总量与该室室内空气总量之比。单位：h－1。 (3)示踪气体:在研究空气运动中，一种气体能与空气混合，而且本身不发生任何改变，并在很低的浓度时就被能测出的气体总称。

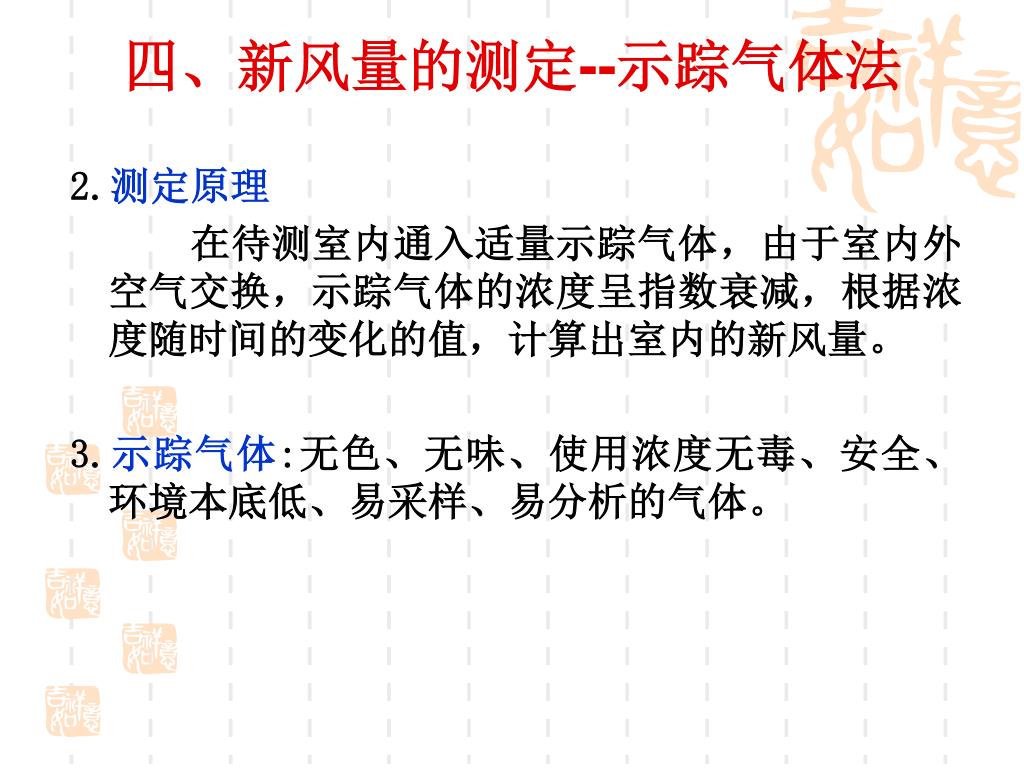

17. 四、新风量的测定--示踪气体法 2.测定原理 在待测室内通入适量示踪气体，由于室内外空气交换，示踪气体的浓度呈指数衰减，根据浓度随时间的变化的值，计算出室内的新风量。 3.示踪气体:无色、无味、使用浓度无毒、安全、环境本底低、易采样、易分析的气体。

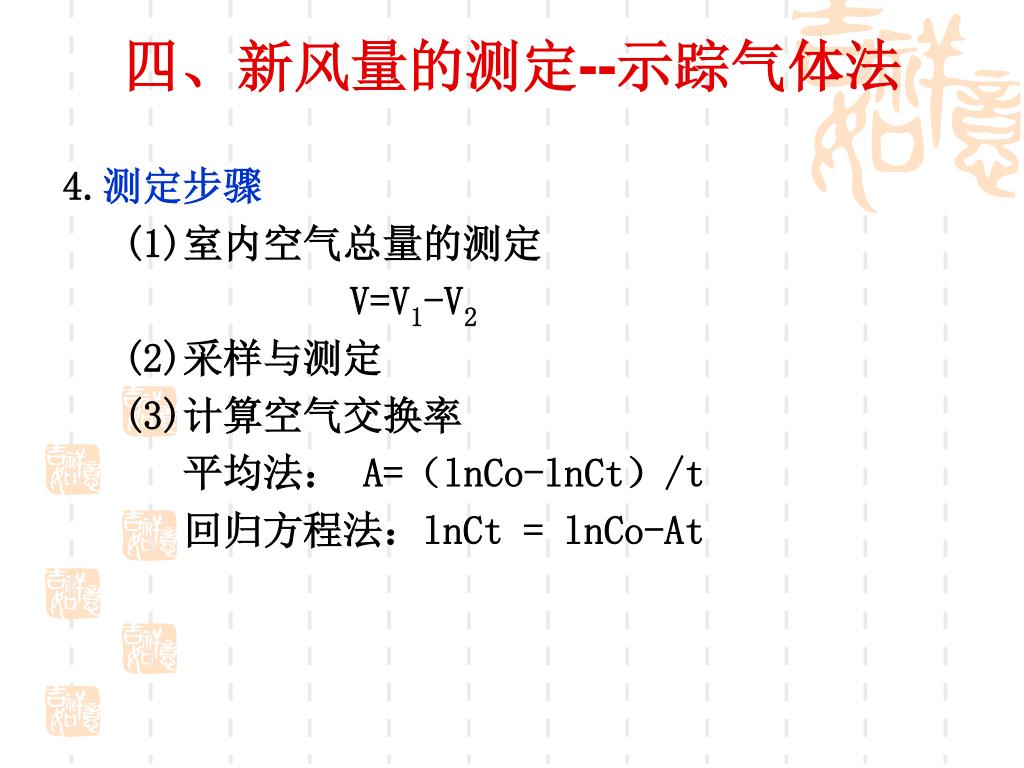

18. 四、新风量的测定--示踪气体法 4.测定步骤 (1)室内空气总量的测定 V=V1-V2 (2)采样与测定 　　　　 (3)计算空气交换率 平均法： A=（lnCo-lnCt）/t 回归方程法：lnCt = lnCo-At

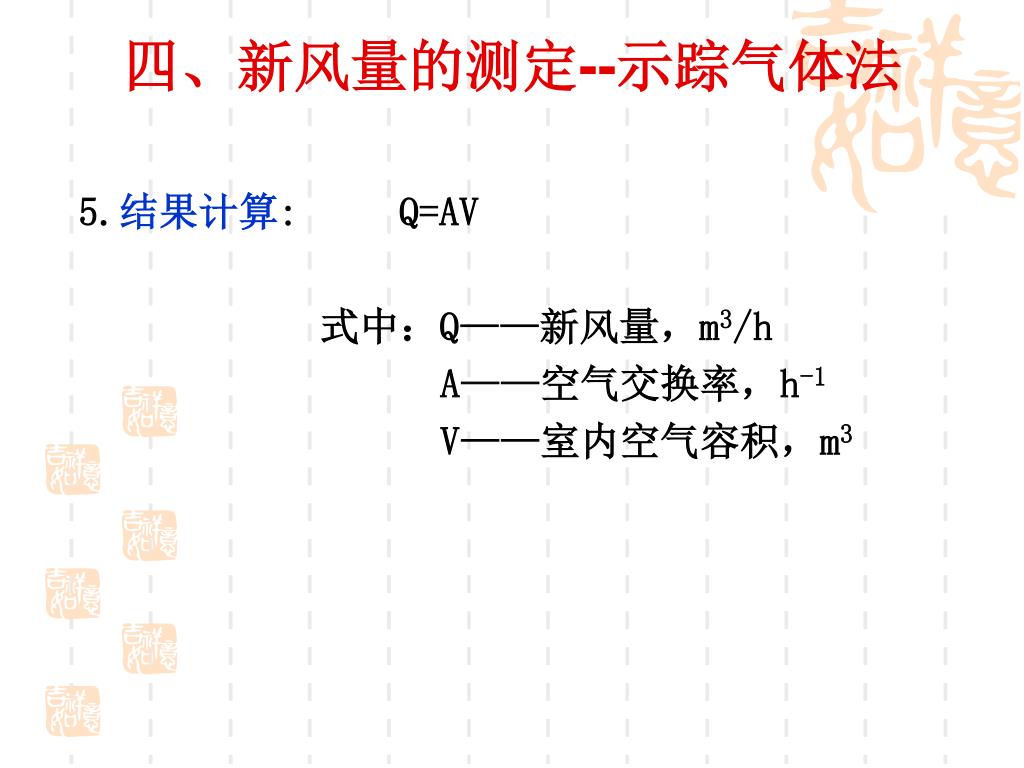

19. 四、新风量的测定--示踪气体法 5.结果计算: Q=AV 式中：Q——新风量，m3/h A——空气交换率，h-1 V——室内空气容积，m3
