Presentation Transcript

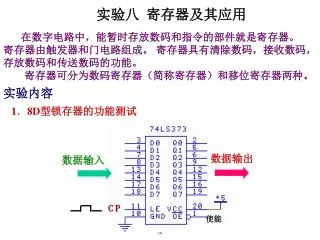

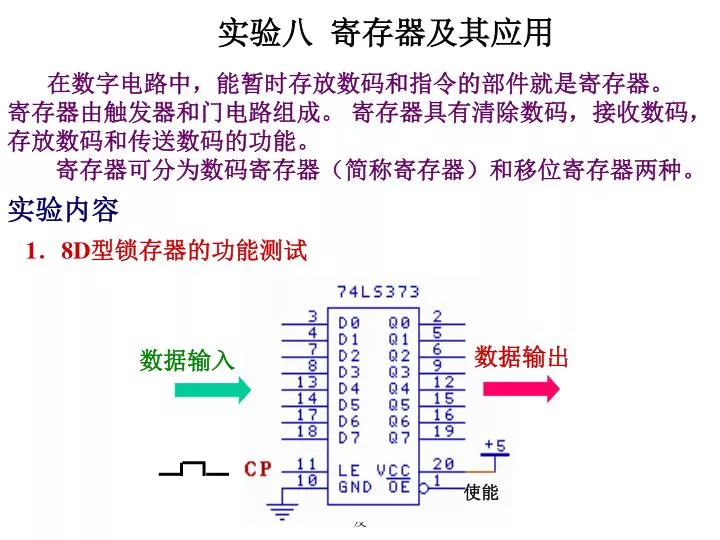

  1. 数据输出 数据输入 使能 实验八 寄存器及其应用 在数字电路中，能暂时存放数码和指令的部件就是寄存器。 寄存器由触发器和门电路组成。 寄存器具有清除数码，接收数码， 存放数码和传送数码的功能。 寄存器可分为数码寄存器（简称寄存器）和移位寄存器两种。 实验内容 1．8D型锁存器的功能测试 http://www.elecfans.com/ 电子发烧友

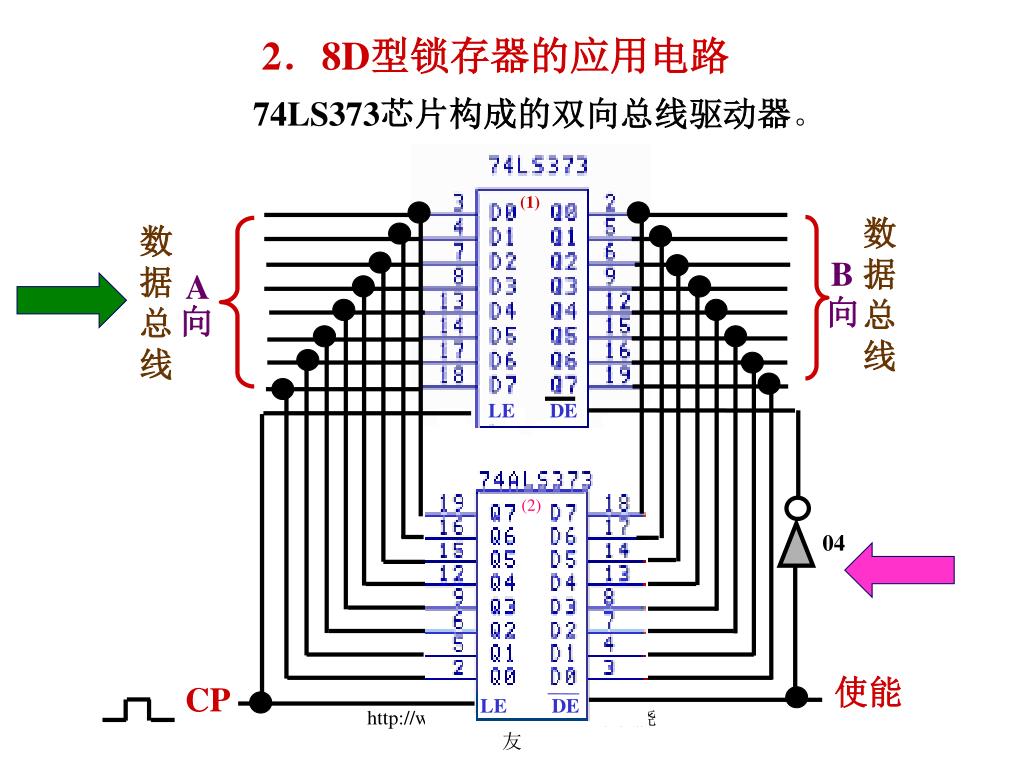

  2. 2．8D型锁存器的应用电路 74LS373芯片构成的双向总线驱动器。 (1) 数 据 总 线 数 据 总 线 B A 向 向 LE DE (2) 04 使能 CP LE DE http://www.elecfans.com/ 电子发烧友

  3. F3 F2 F1 F0 +5V 14 12 16 9 13 11 10 15 QA QB QC QDMB MA 时钟 74LS194 清 除 RA B C DL CP CN X2 D3 D2 D1 D0 X1 MA MB 7 2 6 5 4 3 1 8 3．移位寄存器的功能测试 4位双向移位寄存器74LS194芯片 MBMA=00 保持 MBMA=01 右移操作 MBMA=10 左移操作 MBMA=11 并行送数 http://www.elecfans.com/ 电子发烧友

  4. 4．移位寄存器的应用74LS194芯片构成的8位移位寄存器4．移位寄存器的应用74LS194芯片构成的8位移位寄存器 http://www.elecfans.com/ 电子发烧友

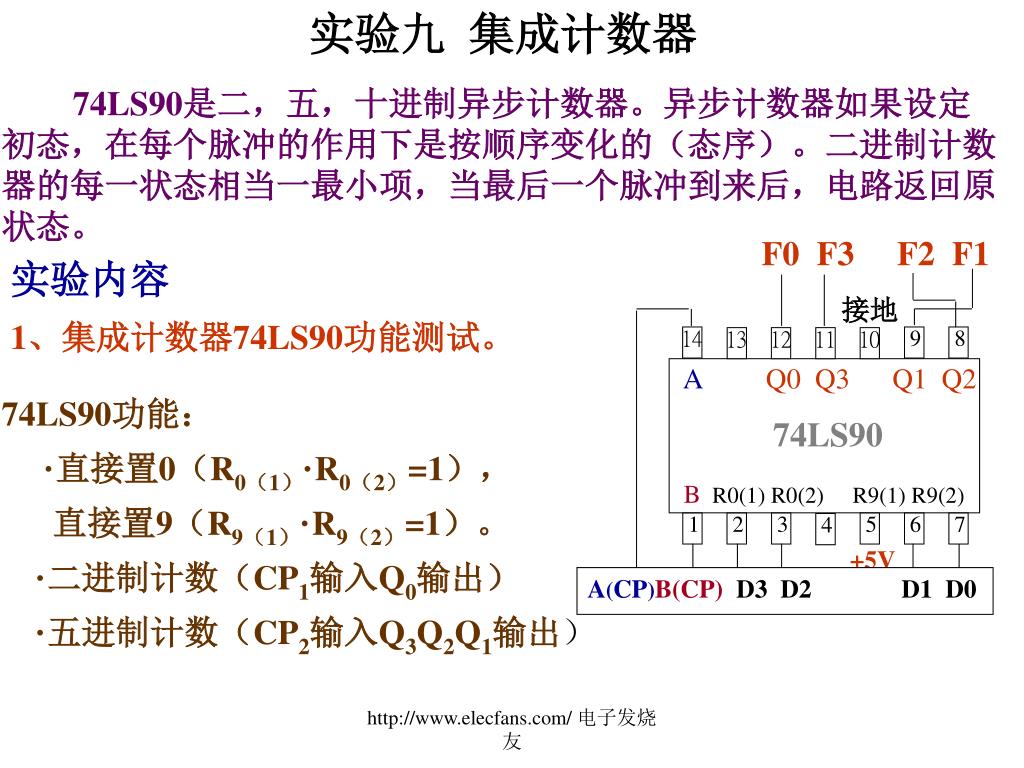

  5. 实验九 集成计数器 F0 F3 F2 F1 接地 AQ0 Q3 Q1 Q2 74LS90 B R0(1) R0(2) R9(1) R9(2) +5V A(CP)B(CP)D3 D2 D1 D0 13 10 14 11 12 9 8 6 5 4 3 2 1 7 74LS90是二，五，十进制异步计数器。异步计数器如果设定 初态，在每个脉冲的作用下是按顺序变化的（态序）。二进制计数 器的每一状态相当一最小项，当最后一个脉冲到来后，电路返回原 状态。 实验内容 1、集成计数器74LS90功能测试。 74LS90功能： ·直接置0（R0（1）·R0（2）=1）， 直接置9（R9（1）·R9（2）=1）。 ·二进制计数（CP1输入Q0输出） ·五进制计数（CP2输入Q3Q2Q1输出） http://www.elecfans.com/ 电子发烧友

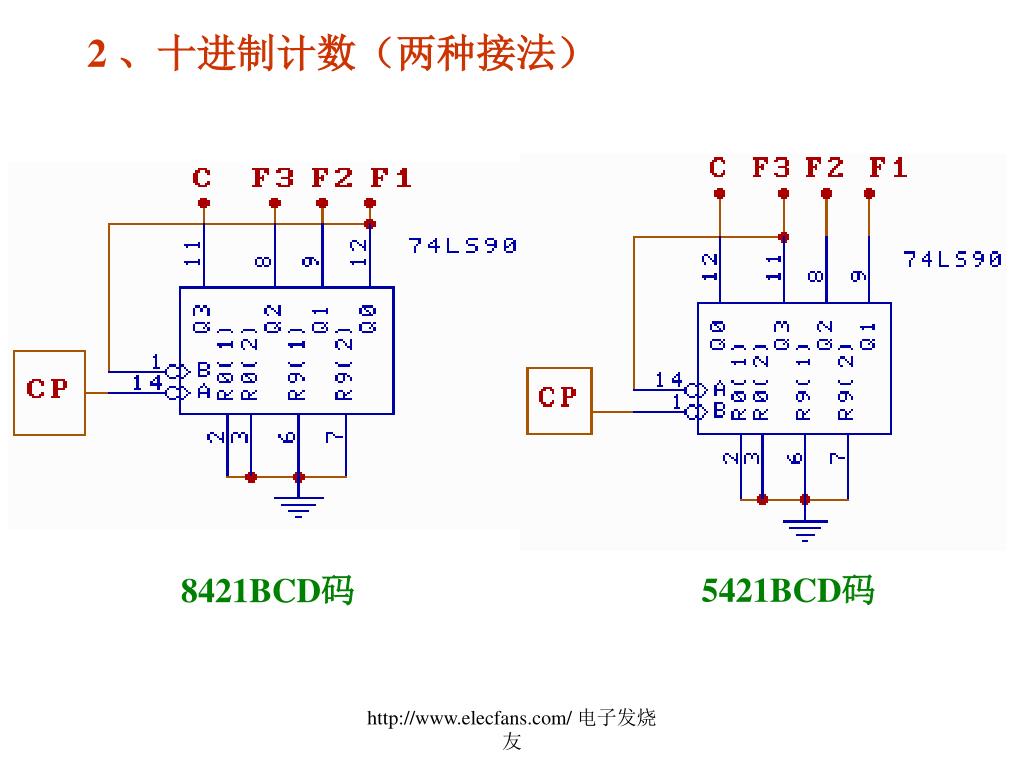

  6. 2 、十进制计数（两种接法） 5421BCD码 8421BCD码 http://www.elecfans.com/ 电子发烧友

  7. 3、计数器级连(选作） 两位以上的数需要74LS90芯片级连，即低位芯片计数满后， 低位的最高位作为进位，送到高一位芯片的CP端。 4、任意进制计数器设计方法 八进制计数器 六进制计数器 http://www.elecfans.com/ 电子发烧友

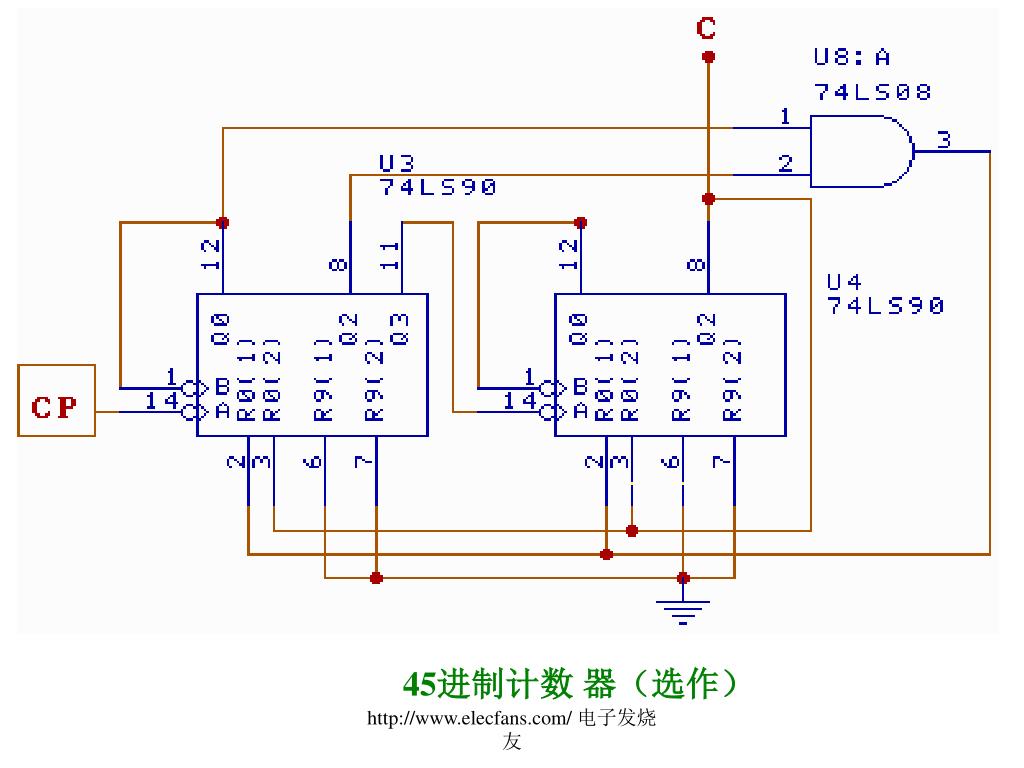

  8. 45进制计数 器（选作） http://www.elecfans.com/ 电子发烧友

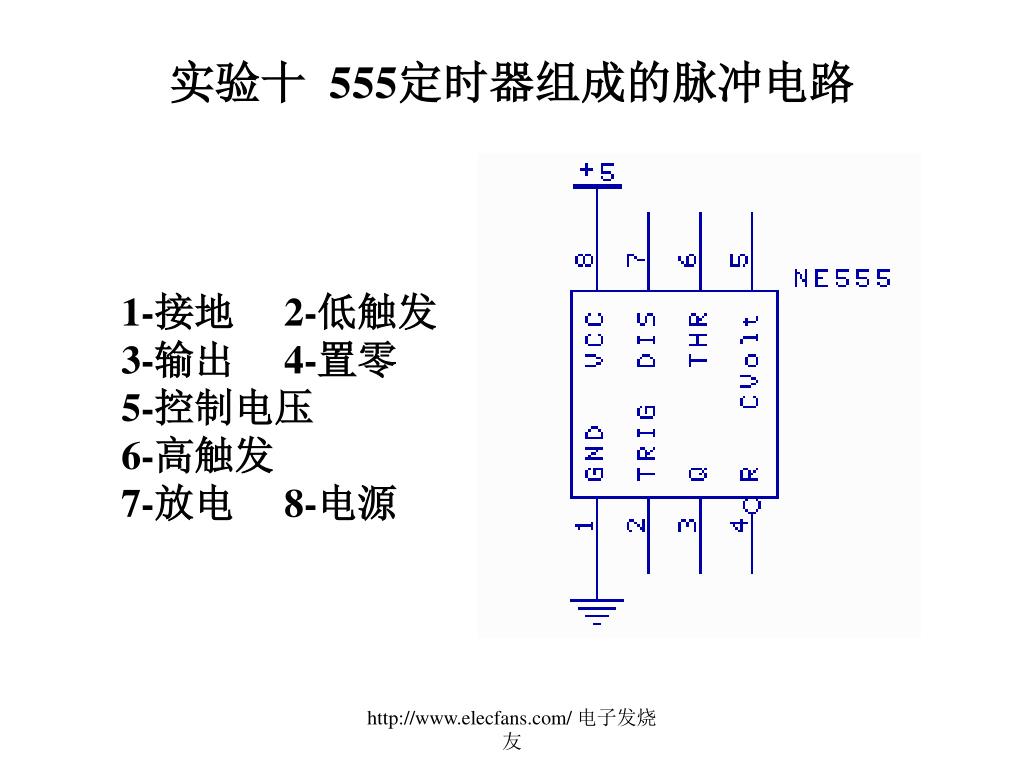

  9. 实验十 555定时器组成的脉冲电路 1-接地 2-低触发 3-输出 4-置零 5-控制电压 6-高触发 7-放电8-电源 http://www.elecfans.com/ 电子发烧友

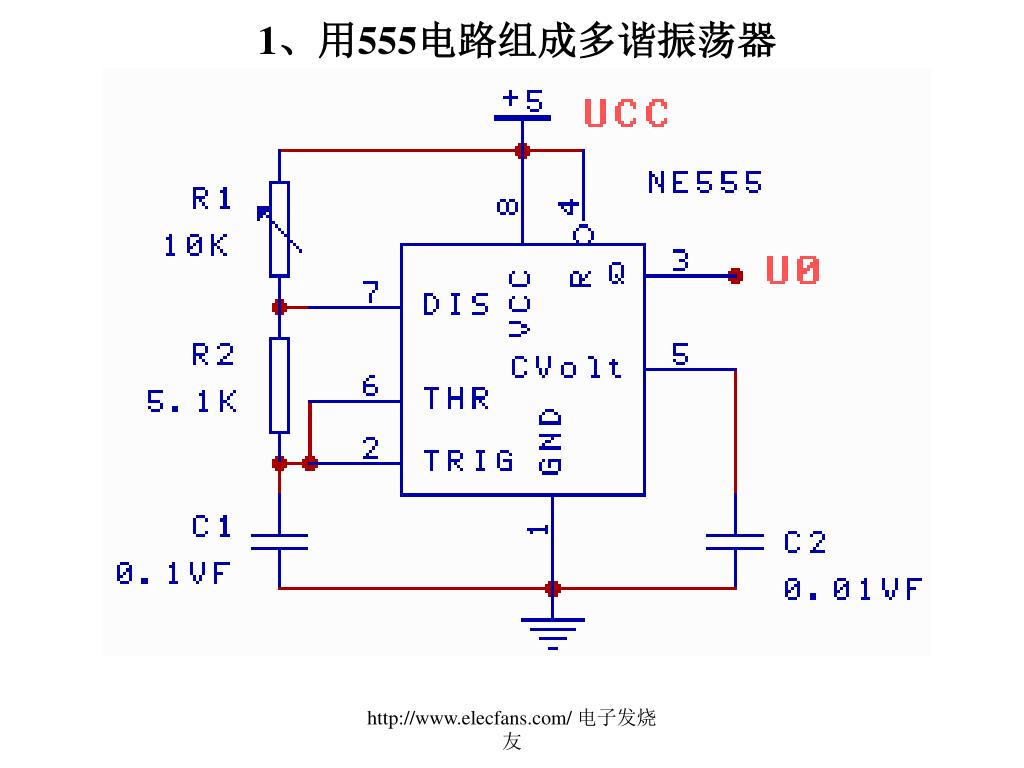

  10. 1、用555电路组成多谐振荡器 http://www.elecfans.com/ 电子发烧友

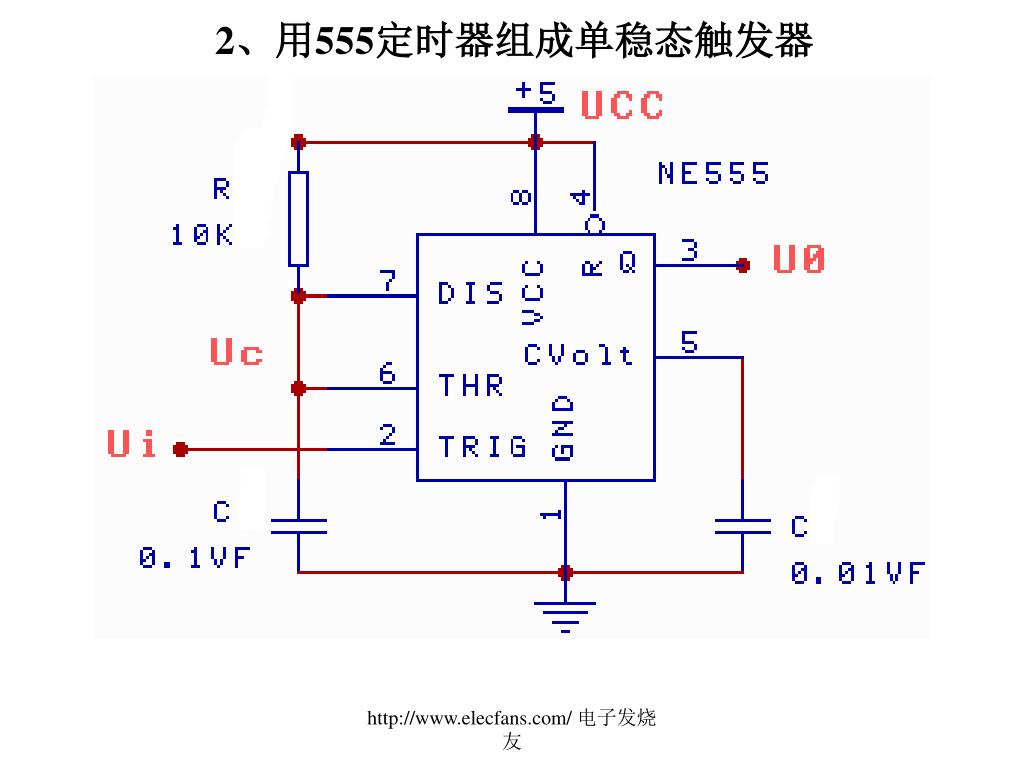

  11. 2、用555定时器组成单稳态触发器 http://www.elecfans.com/ 电子发烧友
