  1. 經濟部能源局 98年能源產業溫室氣體自願性減量計畫 輔導與管理計畫 ACM012及AMS-Ⅱ.D.方法論之重點介紹 報告人：林志盈 中華民國98年11月

  2. 內容大綱 • ACM0012--VER3 • “經批准由廢能回收之溫室氣體排放減量基線整合方法論” • AMS-II-D • 案例探討(台灣中油大林廠自願減量計畫)

  3. 步驟1.確認替代的計畫活動 與強制的法律法規相一致 　　步驟2.投資分析 靈敏度分析所提出的計畫活 動不是財務上最具吸引力或 不具有財務吸引力? Ｎ 　　　步驟3.障礙分析 是否除了所提出計畫活動外， 至少有一個替代方案不受任一 經確認的障礙因素的阻礙？ Ｎ Ｙ Ｙ 　　　步驟4.普及性分析 沒有觀察到類似的活動，或觀 察到類似的活動，但提出的計 畫活動與類似的活動之間存在 本質的區別，加以合理解釋？ 註：小規模計畫只 要由投資障礙、技 術障礙、普及性障 礙、其他障礙，4 個中選一個論述 Ｎ Ｙ 計畫不是外加的 計畫是外加的 方法論外加性評估和論述

  4. 以下列方法論為基礎所整合成： ACM0004 ver.2Valid from 03 Mar 06 to 05 Jul 07，是由下列方法論的要素整合而成： NM0031-rev: “印度OSIL –10MW廢熱回收自備發電專案” ，其基線研究、監測和查證計畫及計畫設計書是由OSIL的專家和諮詢人員完成的； NM0087: “sponge 煉鐵廠廢熱回收發電的基線方法論”，由Agrienergy有限公司和Shri Bajrang 電廠及Ispat有限公司完成； NM0088:“工業生產過程廢能回收發電的基線方法論”，由EcoSecurities B.V.公司和Groupe Office Cherifien des Phosphates 公司完成。 AM0032：以NM0107-rev“廢熱汽電共生系統的基線方法論”，由Alexandria Carbon Black Co.完成； NM0179：“廢氣和/或廢熱在製程蒸汽或製程汽、電的使用”，由Tata Steel 公司完成。 同時也參考使用下列方法論之要件： NM0155-rev：“廢氣和/或廢熱利用的基線及監測方法論”，由Reliance Industries有限公司完成。 NM0192-rev：“精煉設備中廢氣回收及利用的基線及監測方法論”，由EcoSecurities B.V.公司和YPF S.A. 公司完成。 ACM0012 --- Version 3.1 發展過程 資料參考：UNFCCC/CCNUCC CDM-EB

  5. 廢熱鍋爐 密閉冷卻系統 發電機 焦炭乾式冷卻（CDQ）設備示意圖 案例圖片引用Project 1625 : A power generation project using waste heat from the Coke Dry Quenching (CDQ) equipment in China

  6. 基線情境與計畫邊界 範例

  7. ACM0012方法論適用於以下的情況： 方法論之應用包含供下列廢燃氣及/或廢熱之利用： 汽電共生廠 發電機 製程熱源之直接利用 單元製程之產熱（如蒸汽、熱水、熱油、熱空氣等） ACM0012 --- Version 3.1 適用情況

  8. ACM0012方法論適用於以下的情況： 利用廢壓之計畫產生之電力應可量測。 生產之能源可在廠內或輸出至廠外設施利用。 產生之電力可外售至電網或廠內設施自用。 生產之能源可由計畫參與方自有之工業設施所產生的廢燃氣/廢熱，或由第三者提供。 計畫未實施前，工業設施透過石化燃料產生廢燃氣是符合法規的。 對既有設備，方法論適用於既有發電量。若規劃擴增發電量，其擴增之發電量以新設施看待。 計畫之排放減量由利用廢能的生產能源者所取得。 若能源輸出至其它設施，計畫的所有者與收受端應有一正式合約，以確定收受端將不會利用該排放減量做收受端的零排放使用。 在異常操作造成的排放應不計算在排放減量內。 ACM0012 --- Version 3.1 適用情況

  9. 計畫邊界包括： 產生廢能（廢氣/廢熱/廢壓）的工業設施；包括利用廢能發電自用設施。 利用廢熱生產能源（蒸氣、電、機械能）的設施，包括提供多餘熱給廢能回收設備的設施； 利用能源（蒸氣、電、機械能）的設施，和/或相關（輸出或輸入）的電網（根據電網界定排放因數的計算） 。 計畫邊界內須考量的基線排放： 發電、供熱鍋爐、汽電共生、焚燒廢氣的蒸汽所用的化石燃料。 計畫邊界內須考量的計畫排放： 計畫中所需額外化石燃料、額外電力消耗及氣體淨化所造成的排放。 ACM0012 --- Version 3.1 計畫邊界

  10. ACM0012 --- Version 3.1 基線情境的決定 1.最實際且合理的廢能回收利用之基線情境，可包含： W1：未經燃燒而直接釋放至大氣的WECM，或直接釋放至大氣之 廢熱，或直接釋放並未加以利用之廢壓 W2：經燃燒後直接釋放至大氣的WECM，或直接釋放至大氣之廢 熱，或直接釋放並未加以利用之廢壓 W3：廢能直接以能源售出 W4：為滿足能源需求之廢能利用 W5：部分回收供作發電、其餘則直接排放或燃燒塔燃燒之廢燃氣 W6：工業設施內(廠內)所有廢燃氣均回收利用供電力外售用

  11. ACM0012 --- Version 3.1 基線情境的決定 2.最實際且合理的發電基線情境，可包含： P1：非CDM減量計畫活動 P2：以石油燃燒之廠內或廠外既有/新設的汽電廠 P3：以再生能源為主之廠內或廠外既有/新設的汽電廠 P4：廠內或廠外既有/新設石油為主的自有電廠或鑑別出的電廠 P5：廠內或廠外既有/新設再生能源或其他以廢能為主的自有電廠或 鑑別的電廠 P6：電網之發電廠 P7：利用廢能之‘自有發電’ P8：利用廢能之汽電廠

  12. ACM0012 --- Version 3.1 基線情境的決定 2.最實際且合理的發電基線情境，可包含： P9：既有發電設備透過除役以建立新的效率較好、容量較大，或 更改/擴增(裝設新設備)造成效率提高的發電廠，並將先前部 分已回收的廢燃氣加上先前以燃燒塔燃燒或釋放至大氣的廢 燃氣，一併利用發電並輸出至電網 P10：既有發電設備透過除役以建立新的效率較好、容量較大， 或更改/擴增(裝設新設備)造成效率提高的發電廠，並將先 前部分已回收的廢燃氣加上先前以燃燒塔燃燒或釋放至大 氣的廢燃氣，一併利用發電供內部使用以及輸出至電網 P11：維持既有發電設備額外加上電網之電廠提供電力

  13. ACM0012 --- Version 3.1 基線情境的決定 3.最實際且合理的產熱基線情境，可包含： H1：非CDM減量計畫活動 H2：以石油燃燒之廠內或廠外既有/新設的汽電廠 H3：以再生能源為主之廠內或廠外既有/新設的汽電廠 H4：以石油燃料為主既有/新設的鍋爐 H5：以再生能源為主之既有/新設鍋爐 H6：其他來源如區域熱能(district heat) H7：其他產熱技術(例如：熱幫浦或太陽能) H8：利用廢能但產生低效率之蒸汽/熱處理 H9：利用廢能但產生低效率之汽電廠

  14. ACM0012 --- Version 3.1 基線情境的決定 4.最實際且合理的機械能之基線情境，可包含： M1：非CDM減量計畫活動 M2：由既有或新的化石燃料鍋爐提供蒸汽驅動機械渦輪 M3：由既有或新的可再生能源或其他廢能鍋爐提供蒸汽驅動機械渦輪 M4：機械能由廢氣壓力所產生 M5：做為動力之電動馬達所產生的機械能

  15. ACM0012 --- Version 3.1 基線情境的決定

  16. ACM0012 --- Version 3.1 基線情境的決定

  17. ACM0012 --- Version 3.1 基線排放 基線排放（BEy）： BEEn,y：能源生產被計畫活動y年取代的基線排放量(tCO2e) BEflst,y：在缺少計畫情境下原本將廢燃氣經燃燒塔燃燒，所需投入之石化燃料之基線排放

  18. ACM0012 --- Version 3.1 基線排放 依據ACM0012所鑑別的基線情境之一，在廢熱回收計畫做為發電，(BEEn,y)為情境的計算方式。計畫活動y年之基線排放計算公式則如下： BEy：計畫活動y年之基線排放量(tCO2e) BEEn,y：能源生產被計畫活動y年取代的基線排放量(tCO2e) fcap：在基線情境下產生之廢熱能量與計畫活動時產生之廢熱能量之占比(基線情境為分子，計畫活動為分母)。若基線情境與計畫活動情況一致則比例為1。 fwcm：計畫活動利用廢熱回收與總能源生產之能量占比。若能源的產生單純由廢能回收單位供應，則比例為1。 EGi,j,y：計畫活動y年供應接收端j廠之電量(MWh),若無本計畫時將由i個廠來供應電量 EFCO2,COGEN：基線情境下，汽電共生廠排放係數(tCO2/TJ)

  19. ACM0012 --- Version 3.1 基線排放 依據ACM0012所鑑別的基線情境二(汽電共生廠之發電、產熱)的基線排放 若取得來自以石化燃燒發電和產熱之汽電共生廠所提供的蒸汽。因此，情境二的基線排放公式則可以如下表示： BEEn,y：能源生產被計畫活動y年取代的基線排放量(tCO2e) fcap：在基線情境下產生之廢熱能量與計畫活動時產生之廢熱能量之占比(基線情境為分子，計畫活動為分母)。本計畫假定活動之基線情境與計畫活動產生的廢熱能量不變，fcap原訂值為1；計畫活動開始之計入期則以實際量測為依據。 fwcm：計畫活動利用廢熱回收與總能源生產之能量占比。本計畫透過廢熱回收單位(CDQ)單純作為能源之供應，fwcm原訂值為1；計畫活動開始之計入期則以實際量測為依據。 HGj, y,CDQ：計畫活動y年由CDQ廢熱回收供應接收端j廠(中石化CPL廠)蒸汽的總淨熱能(TJ) HGj, y,汽電廠A：計畫活動y年由汽電廠A(中鋼動力工場)供應接收端j廠(中石化CPL廠)蒸汽的總淨熱能(TJ) η汽電廠B：基線情境下，汽電廠B(中石化汽電廠)燃料投入之能源生產效率 EFCO2, 汽電廠B：基線情境下，汽電廠B(中石化汽電廠)的排放係數(tCO2/TJ)

  20. ACM0012 --- Version 3.1 計畫排放 計畫排放（PEy）： PEAF,y：計畫活動y年汽電廠額外輔助石化燃料之排放量(t CO2/年) PEEL,y：計畫活動y年額外耗電之排放量(t CO2/年) PEEL,Impor,y：取代原先基線情境下自用電，而在第2類型之計畫活動下額外耗電(外購電力)之排放 量(t CO2/年)

  21. ACM0012 --- Version 3.1 排放減量 排放減量（ERy）： ERy：活動計畫y年總減量(t CO2) BEy：活動計畫y年之基線排放量(tCO2e) PEy：計畫活動之排放量(tCO2e)

  22. ACM0012 --- Version 3.1 監測參數 計畫排放監測項目 範例

  23. ACM0012 --- Version 3.1 監測參數 計畫排放監測項目 範例

  24. 清潔發展機制小規模方法論 • 小規模清潔發展機制計畫分成三類： • 再生能源計畫：最大裝置容量須在15MW以內。 • 提高能源效率之節能計畫：每年最大節能量應在 60GWhe (or 180GWhth)以內。 • 其他計畫：應具有直接排放溫室氣體的特徵，溫 室氣體年排放量應少於6萬公噸CO2。 小規模清潔發展機制計畫外加性評估： 確認非法規要求下執行。 投資分析、障礙分析、普遍性分析 (三擇一即可)。

  25. AMS-II-D 工業設施的能源效率和燃料轉換措施 計畫應用： • 能源效率措施（如高效率馬達）、燃料轉換措施（如將蒸汽或壓縮空氣轉換為電力）和特定工業製程生產的效率措施（如煉鋼工業爐、紙張烘乾、烤煙系統等）。 • 計畫可以用於替代、更新或改造現有設施，或者安裝於一個新的設施。 • 每年最大節能量應在60GWhe (or 180GWhth) ＊本類涵蓋的計畫活動以能源效率為主，以燃料轉換為主的計畫活動包含在類目III.B.中[1]。 [1]因此，燃料轉換措施在一個單獨的場所為能源效率類措施的一部分，可以成為本計畫類型下一個計畫活動的一部分。

  26. AMS-II-D 工業設施的能源效率和燃料轉換措施 計畫邊界： 受計畫活動影響的工業生產設施、製程和設備的物理、地理位置所構成。 基線： 就替代或更新的措施來說，基線由被替代或更新的現有設施或子系統的能源基線所構成。對一個新建設施而言，基線為原安裝的設施所構成。

  27. AMS-II-D 工業設施的能源效率和燃料轉換措施 洩漏： 如果能源效率技術為由另一個計畫活動轉化而來的設備，或者現有設備轉換到另一個計畫活動，必須考慮洩漏。

  28. AMS-II-D 工業設施的能源效率和燃料轉換措施 監測： • 替代或更新措施，監測必須包括：用文件證明替代設備的規格；工業生產設施、製程或者設備的能源消耗計量受計畫活動影響時，必須使用能源計量方法來計算節能量。 • 對新建設施來說，監測必須包括：(a) 測量安裝設備的能源消耗；(b) 計算安裝設備產生的節能量。

  29. 案例簡介 計畫介紹 台灣中油大林煉油廠--正烷烴工場加熱爐內襯表面噴塗高輻射率塗料 • 計畫簡述： • 本計畫主要是透過加熱爐內襯表面噴塗高輻射率塗料，減少熱能從加熱爐壁流失，提高加熱爐爐膛的熱吸收效率，降低燃料氣（燃氣與天然氣）的使用量，減少人為溫室氣體排放量 。 計畫邊界：正烷烴工場加熱爐F-8501A/B 。 預估計畫減量：1,957噸/年。(7年總減量13,699噸)

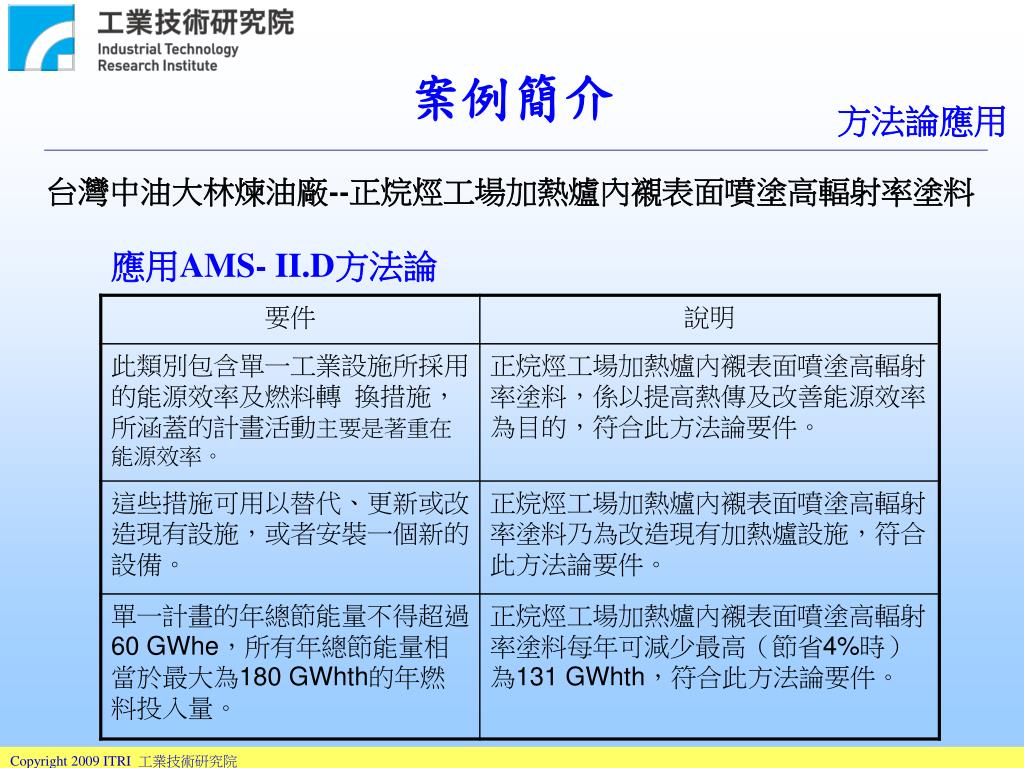

  30. 案例簡介 方法論應用 台灣中油大林煉油廠--正烷烴工場加熱爐內襯表面噴塗高輻射率塗料 應用AMS- II.D方法論

  31. 案例簡介 基線說明 台灣中油大林煉油廠--正烷烴工場加熱爐內襯表面噴塗高輻射率塗料 基線 本計畫之加熱爐F-8501A/B主要是供正烷烴製程再沸器及加熱器之熱源。正烷烴製程於95年起轉換煉製模式，故基線情境採96年7月至97年6月之一年期間的煉量和燃料氣（燃氣與天然氣）使用量 。

  32. 案例簡介 外加性分析 台灣中油大林煉油廠--正烷烴工場加熱爐內襯表面噴塗高輻射率塗料 外加性分析

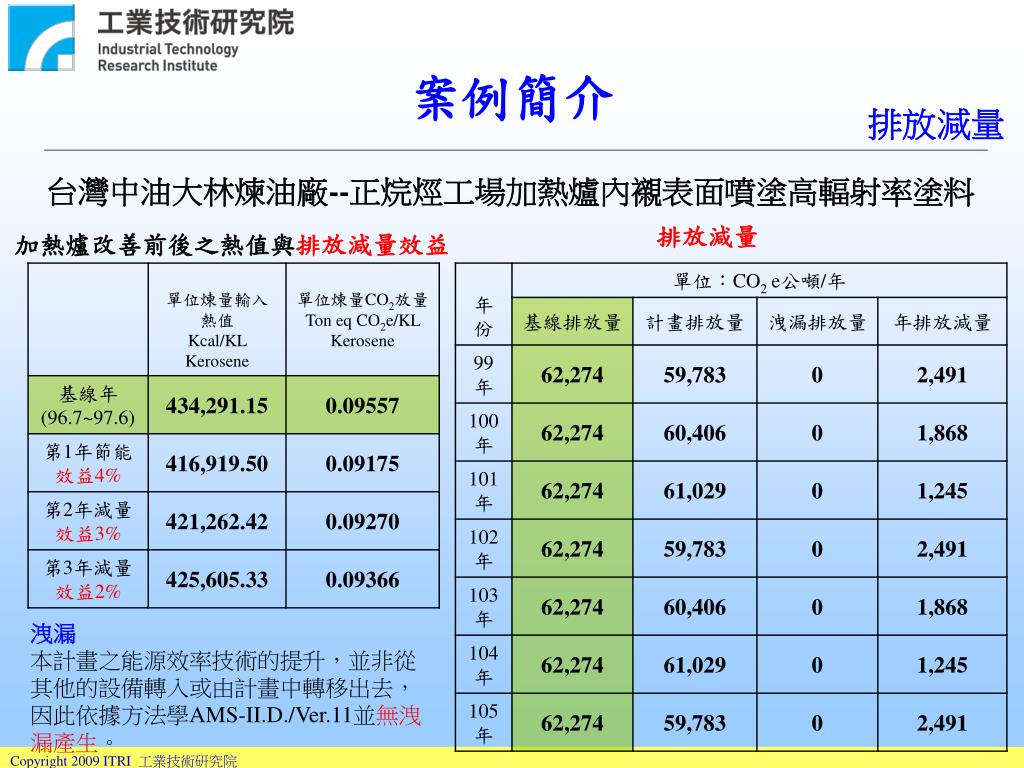

  33. 案例簡介 排放減量 台灣中油大林煉油廠--正烷烴工場加熱爐內襯表面噴塗高輻射率塗料 排放減量 加熱爐改善前後之熱值與排放減量效益 洩漏 本計畫之能源效率技術的提升，並非從其他的設備轉入或由計畫中轉移出去，因此依據方法學AMS-II.D./Ver.11並無洩漏產生。

  34. 案例簡介 監測項目 計畫排放監測項目 本表單位中KS等同於Km3。

  35. 感謝聆聽，敬請指教
