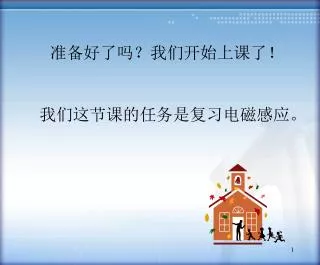

准备好了吗？我们开始上课了！ 我们这节课的任务是复习电磁感应。

电磁感应复习—会考复习 一、概念和规律 1、电磁感应现象利用磁场产生电流的现象叫做电磁感应现象。只要闭合电路中的磁通量发生变化，就会产生感应电流。

M P S G 电磁感应复习—会考复习 1、电磁感应现象如图所示，线圈M和线圈P绕在同一铁芯上，则( ) A．当合上开关S的一瞬时，线圈P里没有感应电流 B．当合上开关S的一瞬时，线圈P里有感应电流 C．当断开开关S的一瞬时，线圈P里没有感应电流 D．当断开开关S的一瞬时，线圈P里有感应电流正确选项：B、D

电磁感应复习—会考复习 1、电磁感应现象如图所示,在垂直于纸面范围足够大的匀强磁场中,有一矩形线圈abcd,线圈平面与磁场垂直,O1O2与O3O4都是线圈的对称轴,应使线圈怎样运动才能使其中产生感生电流? [ ] A．向左或向右平动 B．向上或向下平动 C．绕O1O2转动 D．绕O3O4转动正确选项：C、D

电磁感应复习—会考复习 2、感应电流的方向，右手定则导体切割磁感线时，感应电流的方向，可以用右手定则来判断，如图所示。

电磁感应复习—会考复习 3、感应电动势感应电动势的大小服从法拉第电磁感应定律：电路中的感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。公式表达为：公式中，是闭合电路导线的匝数；是穿过电路所围的面积内的磁通量的变化率（也可以说成变化的快慢）。

电磁感应复习—会考复习 3、感应电动势在一段导体垂直切割磁感线的情况中，导体中产生的感应电动势为： E=BLυ 公式中υ是切割速度。

电磁感应复习—会考复习 3、感应电动势如图所示,在磁感应强度B=0.5T的匀强磁场中, 让导体PQ在U形导轨上以速度v=10m/s向右匀速滑动,两导轨间距离L=0.8m,则产生的感应电动势的大小和PQ中的电流方向分别是 [ ] A． 4V, 由P向Q B．0.4V, 由Q向P C．4V, 由Q向P D．0.4V,由P向Q 正确选项：C

电磁感应复习—会考复习 3、感应电动势下列说法中正确的是，感应电动势的大小[ ] A．跟穿过闭合电路的磁通量有关系 B．跟穿过闭合电路的磁通量的变化大小有关系 C．跟穿过闭合电路的磁通量的变化快慢有关系 D．跟电路的电阻大小有关系正确选项：C

电磁感应复习—会考复习 4、自感现象当导体中电流发生变化时，导体自身产生的电磁感应现象，叫自感现象。在自感现象中，线圈的自感作用体现在阻碍通过其自身的电流的变化，使本要发生的物理过程（电流变大过程或电流变小过程）变慢或延迟。自感现象的物理实质是，线圈通过电流时要在线圈内部建立磁场；当断电时，线圈中的磁场能量还要通过电流的方式释放出来。

L S 电磁感应复习—会考复习 4、自感现象如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略。下列说法中正确的是[ ] A．当开关S接通电路时，A2先亮、A1后亮，最后一样亮 B．合上开关S接通电路时，A1和A2始终一样亮 C．断开开关S切断电路时，A2立刻熄灭，A1过一会儿才熄灭 D．断开开关S切断电路时，A1和A2都要过一会儿才熄灭正确选项：A、D

L S 电磁感应复习—会考复习 4、自感现象图为一演示实验电路图，图中L是一带铁心的线圈，A是一灯泡，电键S处于闭合状态，电路是接通的，电键S打开，则在电路切断的瞬间，通过灯泡A的电流方向是从端到端，这个实验是用来演示现象的。答案：电流方向从a端到b端；实验用来演示自感现象。

电磁感应复习—会考复习 二、电磁感应问题分析在电磁感应现象中，产生了感应电动势E，这个电动势就是电路中的电源。所以，在分析电磁感应问题时，首先要考虑感应电动势在一个什么样的电路中，给电路带来怎样的电流分配。在解决电流问题的过程中，就会用到欧姆定律、分流、分压等规律。

电磁感应复习—会考复习 二、电磁感应问题分析固定在匀强磁场中的正方形导线框abcd，各边长为L。其中ab是一段电阻为R的均匀电阻丝，其余3边均为电阻可忽略的铜线。磁场的磁感应强度为B, 方向垂直纸面向里。现有一与ab段的材料、粗细、长度都相同的电阻丝PQ架在导体框上，如图所示。PQ以恒定速度υ从ad滑向bc，当滑过L/3的距离时，通过aP段电阻丝的电流强度是多大? 方向如何?

P a b E r 2R/3 R/3 c d Q 电磁感应复习—会考复习二、电磁感应问题分析分析和解：通过分析我们知道，金属丝PQ切割磁感线产生感应电动势，相当于电路中的电源。画出等效电路。

P a b E r 2R/3 R/3 c d Q 电磁感应复习—会考复习二、电磁感应问题分析感应电动势：E=BLυ，由闭合电路欧姆定律：其中，r=R，

P a b E r 2R/3 R/3 c d Q 电磁感应复习—会考复习二、电磁感应问题分析得到：由分流，得到：电流方向由P流向a。

电磁感应复习—会考复习 二、电磁感应问题分析感应电动势在电路中引起的感应电流，通过电路电阻时，可以发热，产生电热功率，体现了在电磁感应过程中的能量转化。

Ⅲ Ⅳ Ⅱ Ⅰ v a b c d L 电磁感应复习—会考复习如图所示，匀强磁场区和无磁场区的宽度都为L，磁场区Ⅰ和Ⅲ内的磁感强度大小为B；磁场区Ⅱ和Ⅳ内的磁感强度大小为2B。边长为L、总电阻为R的正方形线框abcd，以速度υ向右匀速运动。从线框bc边刚进入区域Ⅰ开始计时，到线框bc边刚离开区域Ⅳ停止计时，在这段时间内线框中电流生热的平均功率为。

Ⅲ Ⅳ Ⅱ Ⅰ v a b c d L 电磁感应复习—会考复习分析和解：当线框的bc边开始进入磁场Ⅰ时，bc边切割磁感线产生感应电动势，E1=BLυ，在线框中产生的电流为：当线框的bc边开始进入磁场Ⅱ时，bc边切割磁感线产生感应电动势，E2=2BLυ。

Ⅲ Ⅳ Ⅱ Ⅰ v a b c d L 电磁感应复习—会考复习二、电磁感应问题分析在线框中产生的电流为：

Ⅲ Ⅳ Ⅱ Ⅰ v a b c d L 电磁感应复习—会考复习据题目条件，磁场Ⅰ、Ⅲ中的磁感应强度相同，磁场Ⅱ、Ⅳ中的磁感应强度相同，所以，从线框bc边刚进入区域Ⅰ开始计时，到线框bc边刚离开区域Ⅳ的过程中，线框中电流生热的平均功率为：得到：

电磁感应复习—会考复习 二、电磁感应问题分析感应电动势在闭合回路中产生了电流，而通电的导线在磁场中，又会受到安培力的作用。所以，电磁感应的问题中，会有与力学综合的部分。

R b × × × × L a m × × × × × × × × B × × × × × × × × 电磁感应复习—会考复习二、电磁感应问题分析 ∏型金属导轨放置在匀强磁场中，金属杆ab与导轨接触良好，并由静止释放。已知：金属杆质量为m，长度为L，磁感应强度为B，导轨上联有电阻R，导轨其它各处的电阻可忽略，且导轨足够长、磁场足够大。问：金属杆最终可达到的速度多大？

R b × × × × L a m × × × × × × × × B × × × × × × × × 电磁感应复习—会考复习二、电磁感应问题分析从力学条件入手：当ab杆达到匀速运动后，重力与安培力平衡。有：mg=BIL。又：I=E/R，E=BLυ 有：

电磁感应复习—会考复习 感谢同学们的学习。再见！
