三条水平线. K. 1 ） 水平线 PSK —— 共析转变线 所有含碳量超过 0.0218 ％的铁碳合金，缓冷至该线时，均能发生共析反应。其结果形成铁素体和渗碳体的共析混合物，称为 珠光体 （ Pearlite, P ）。. Pearlite structure. 1. 洛阳理工学院. 三条水平线. 2 ） 水平线 HJB —— 包晶转变线 在 1495℃ 恒温下， w c = 0.53% 的液相与 w c = 0.09% 的 δ 铁素体发生包晶反应，形成 w c = 0.17% 的 A 。反应式为：. 2.
E N D

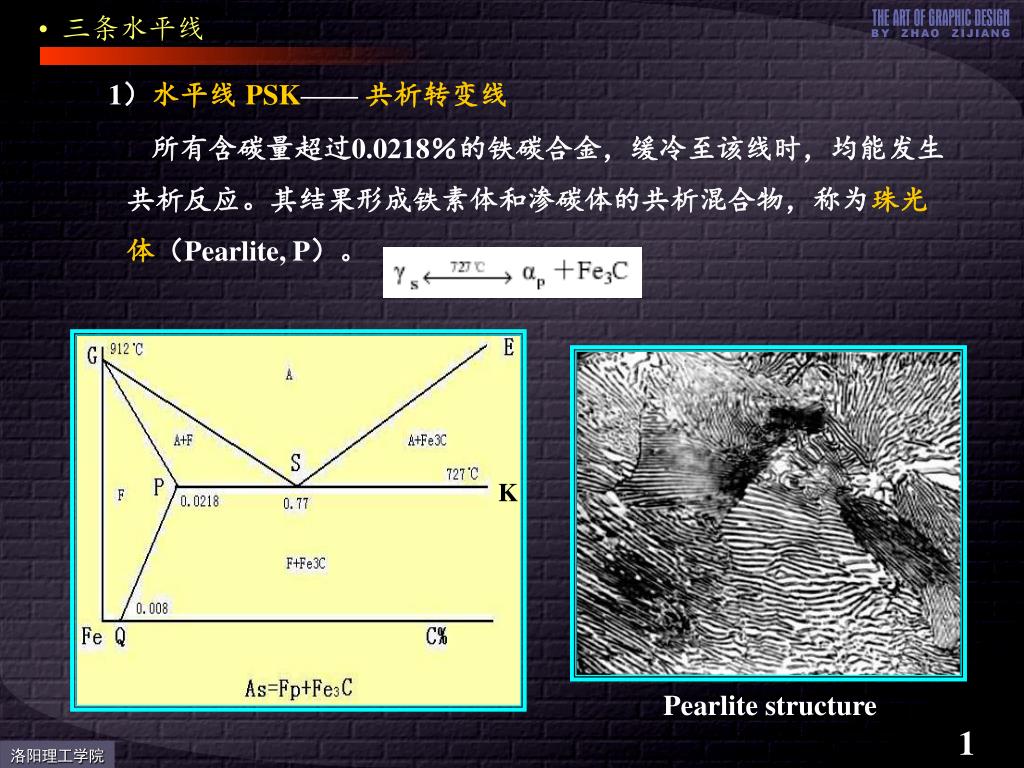

三条水平线 K 1）水平线PSK—— 共析转变线 所有含碳量超过0.0218％的铁碳合金，缓冷至该线时，均能发生共析反应。其结果形成铁素体和渗碳体的共析混合物，称为珠光体（Pearlite, P）。 Pearlite structure 1 洛阳理工学院

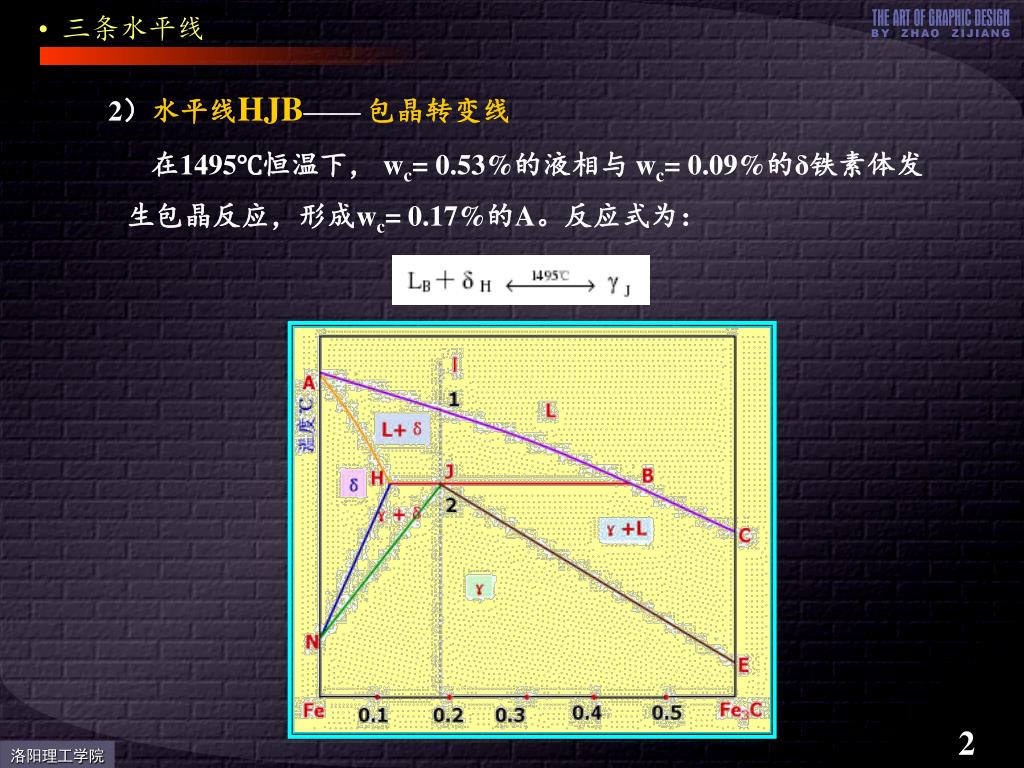

三条水平线 2）水平线HJB—— 包晶转变线 在1495℃恒温下， wc= 0.53%的液相与 wc= 0.09%的δ铁素体发生包晶反应，形成wc= 0.17%的A。反应式为： 2 洛阳理工学院

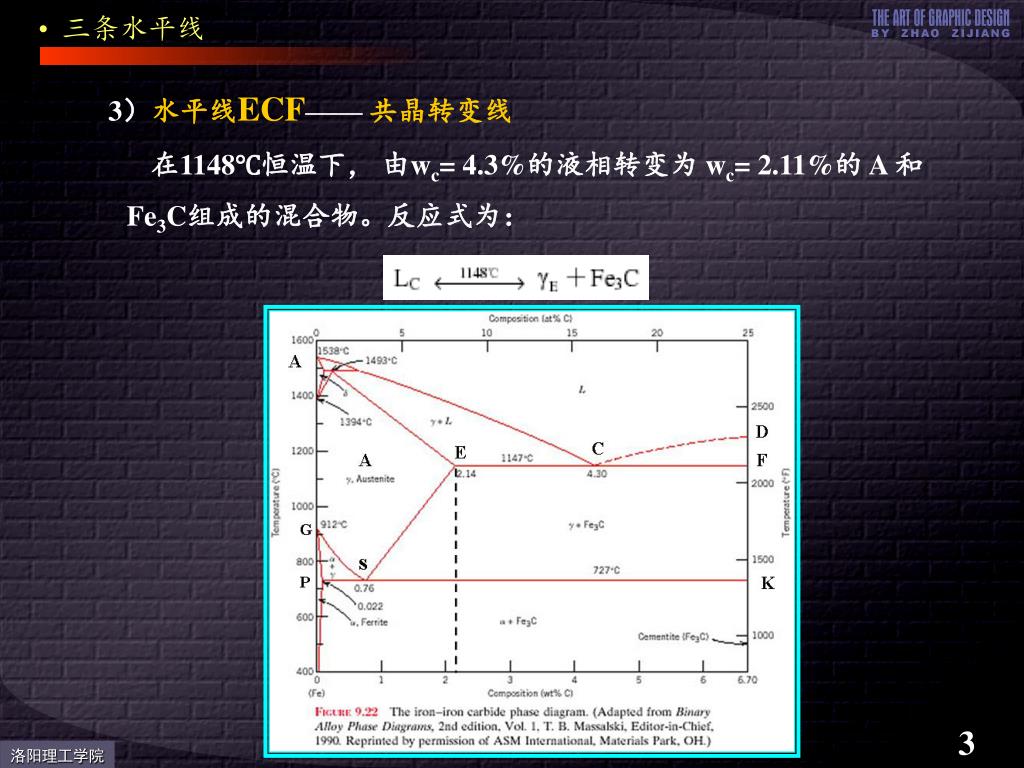

三条水平线 3）水平线ECF—— 共晶转变线 在1148℃恒温下， 由wc= 4.3%的液相转变为 wc= 2.11%的 A 和Fe3C组成的混合物。反应式为： 3 洛阳理工学院

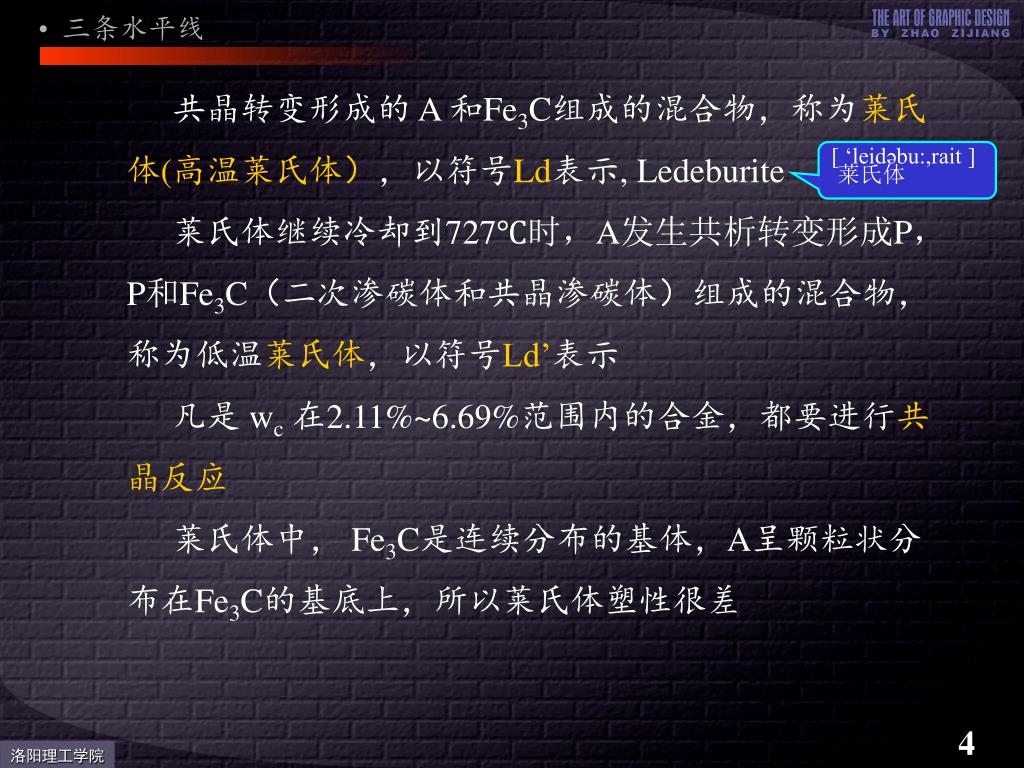

三条水平线 共晶转变形成的 A 和Fe3C组成的混合物，称为莱氏体(高温莱氏体），以符号Ld表示, Ledeburite 莱氏体继续冷却到727℃时，A发生共析转变形成P，P和Fe3C（二次渗碳体和共晶渗碳体）组成的混合物，称为低温莱氏体，以符号Ld’表示 凡是 wc在2.11%~6.69%范围内的合金，都要进行共晶反应 莱氏体中，Fe3C是连续分布的基体，A呈颗粒状分布在Fe3C的基底上，所以莱氏体塑性很差 [ ‘leidəbu:,rait ] 莱氏体 4 洛阳理工学院

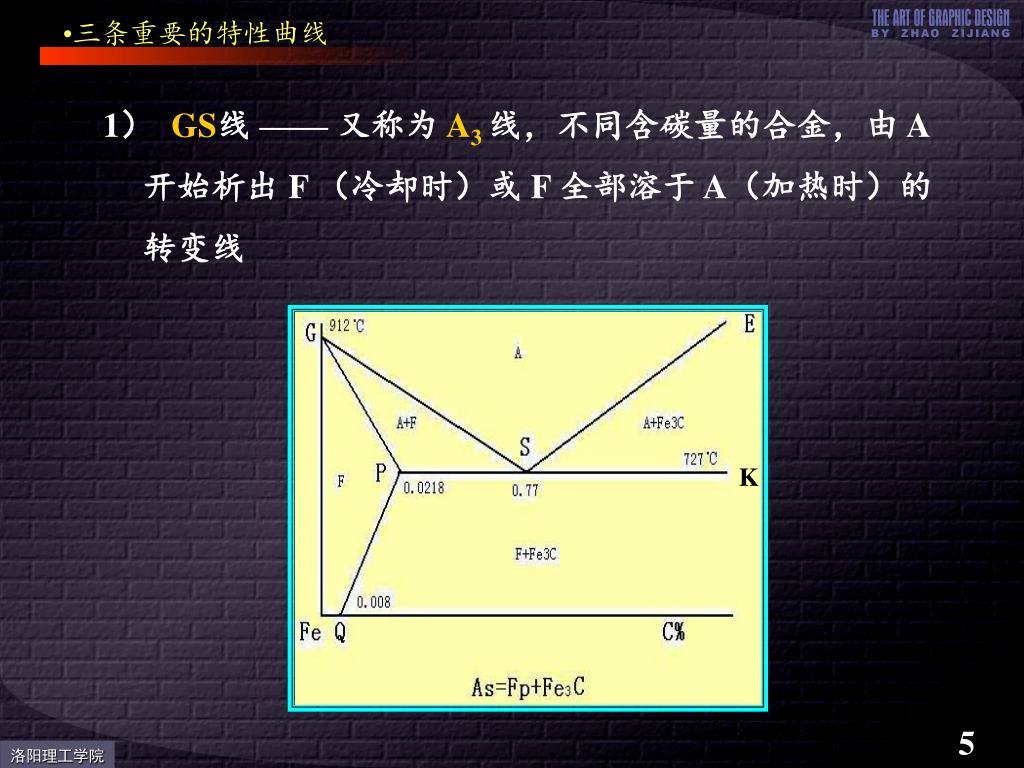

K • 三条重要的特性曲线 1） GS线 —— 又称为 A3 线，不同含碳量的合金，由 A 开始析出 F （冷却时）或 F 全部溶于 A（加热时）的转变线 5 洛阳理工学院

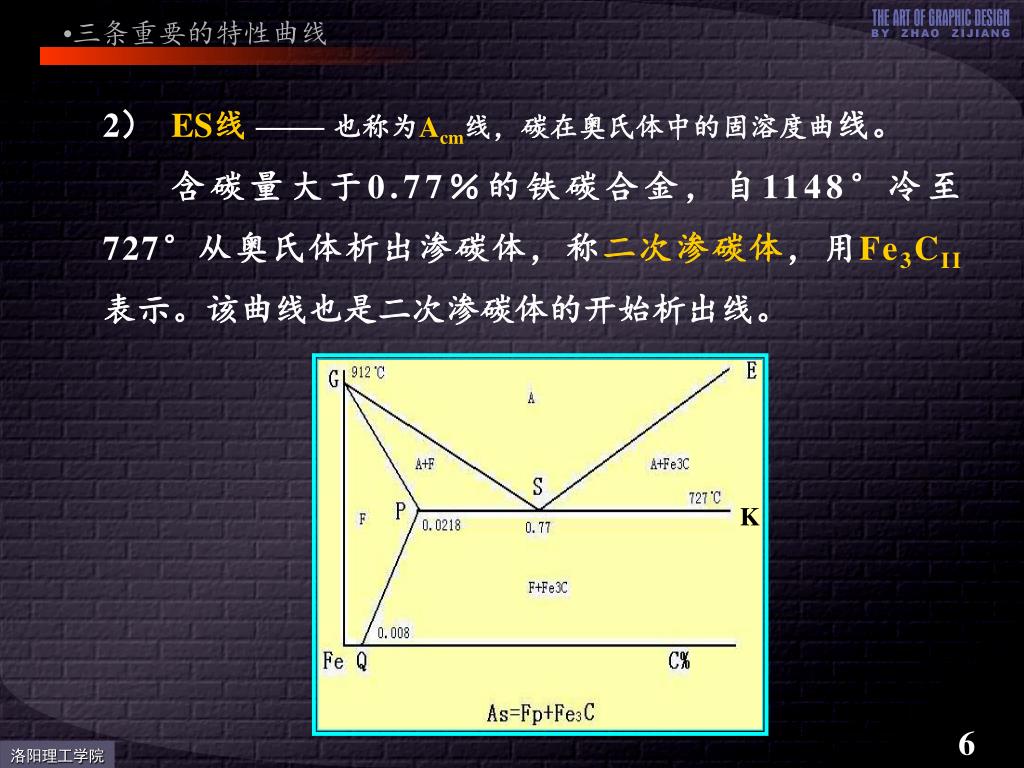

K • 三条重要的特性曲线 2） ES线—— 也称为Acm线，碳在奥氏体中的固溶度曲线。 含碳量大于0.77％的铁碳合金，自1148°冷至 727°从奥氏体析出渗碳体，称二次渗碳体，用Fe3CII 表示。该曲线也是二次渗碳体的开始析出线。 6 洛阳理工学院

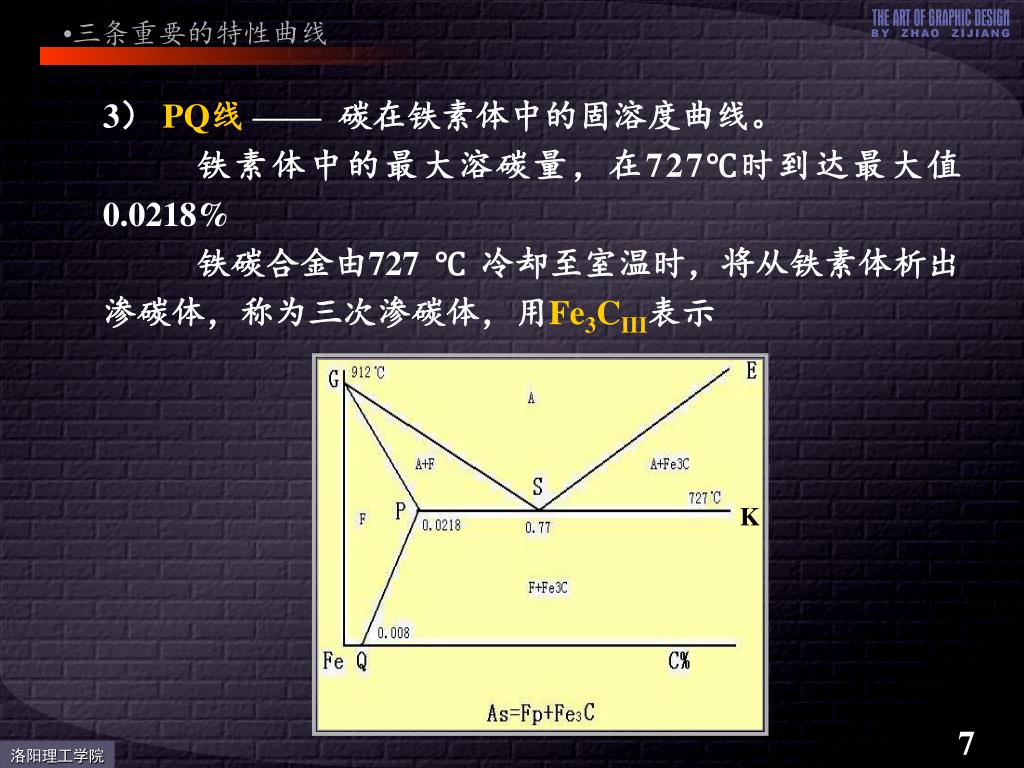

K • 三条重要的特性曲线 3） PQ线—— 碳在铁素体中的固溶度曲线。 铁素体中的最大溶碳量，在727℃时到达最大值 0.0218% 铁碳合金由727 ℃ 冷却至室温时，将从铁素体析出 渗碳体，称为三次渗碳体，用Fe3CIII表示 7 洛阳理工学院

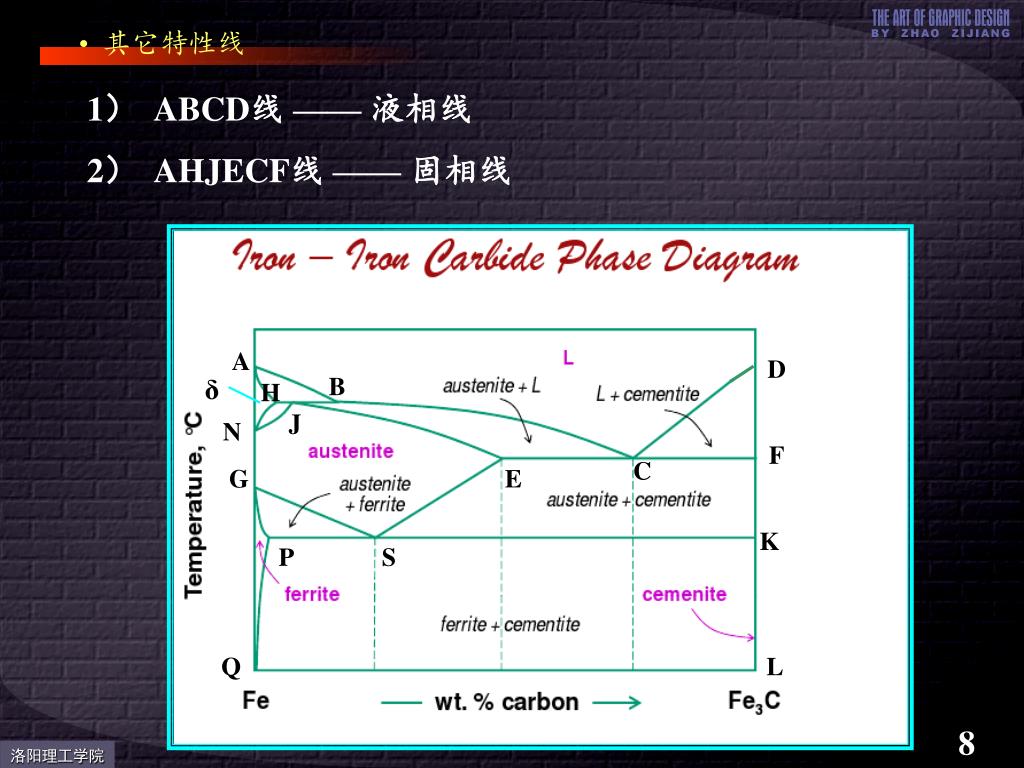

A D δ B H J N F C G E K P S Q L • 其它特性线 1） ABCD线 —— 液相线 2） AHJECF线 —— 固相线 8 洛阳理工学院

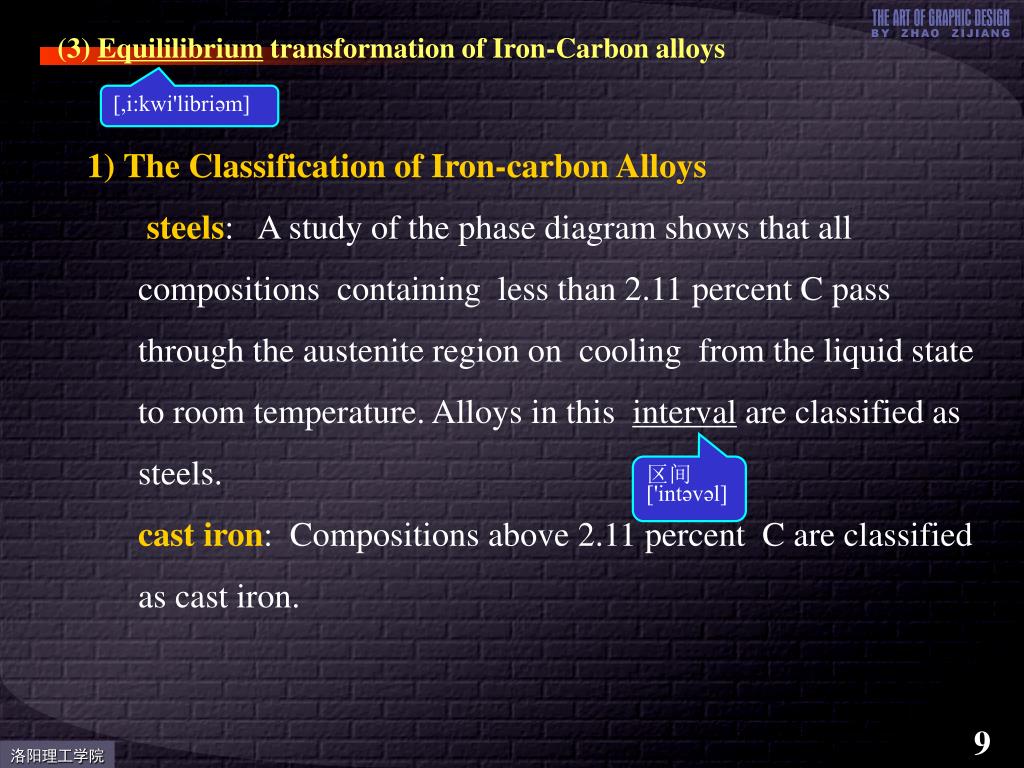

(3) Equililibrium transformation of Iron-Carbon alloys [,i:kwi'libriəm] 1) The Classification of Iron-carbon Alloys steels: A study of the phase diagram shows that all compositions containing less than 2.11 percent C pass through the austenite region on cooling from the liquid state to room temperature. Alloys in this interval are classified as steels. cast iron: Compositions above 2.11 percent C are classified as cast iron. 区间['intəvəl] 9 洛阳理工学院

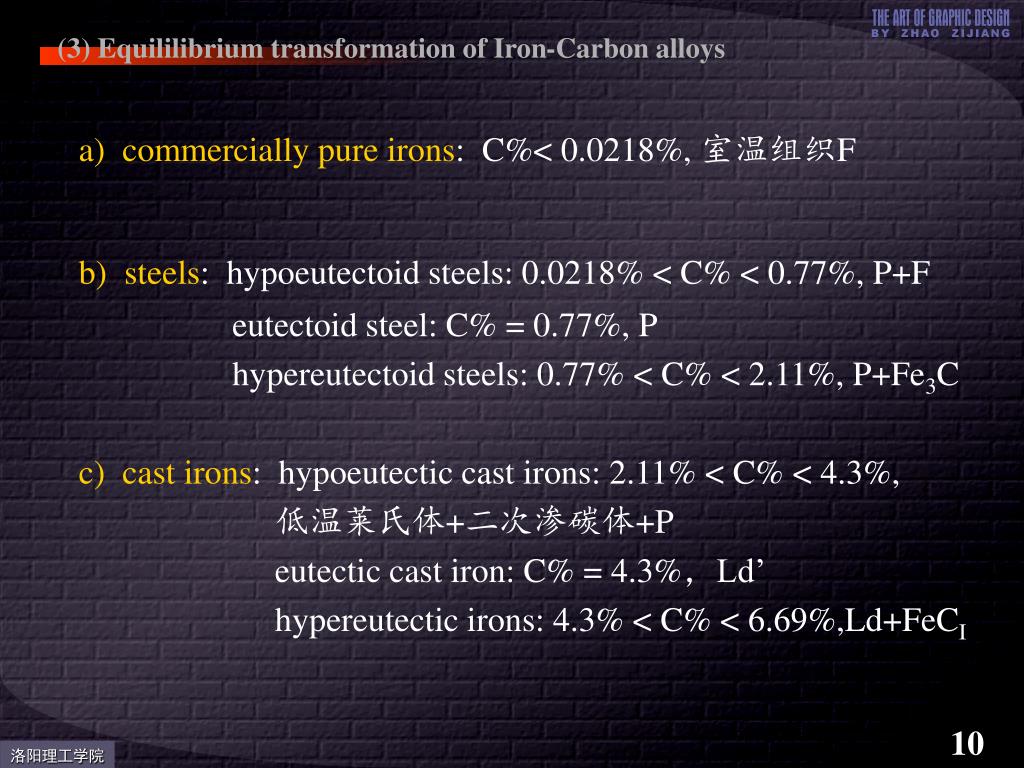

(3) Equililibrium transformation of Iron-Carbon alloys a) commercially pure irons: C%< 0.0218%, 室温组织F b) steels: hypoeutectoid steels: 0.0218% < C% < 0.77%, P+F eutectoid steel: C% = 0.77%, P hypereutectoid steels: 0.77% < C% < 2.11%, P+Fe3C c) cast irons: hypoeutectic cast irons: 2.11% < C% < 4.3%, 低温莱氏体+二次渗碳体+P eutectic cast iron: C% = 4.3%，Ld’ hypereutectic irons: 4.3% < C% < 6.69%,Ld+FeCI 10 洛阳理工学院
(3) Equilibrium transformation of Iron-Carbon alloys Fig.1 Microstructure of commercially pure iron 11 洛阳理工学院

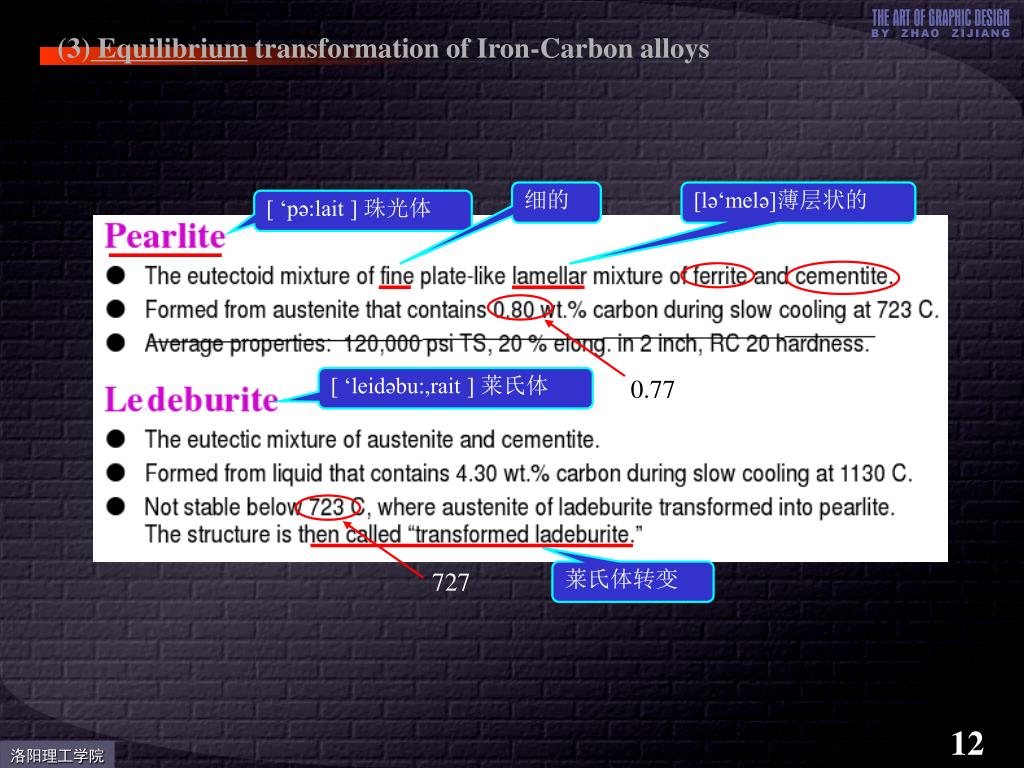

细的 [lə‘melə]薄层状的 [ ‘pə:lait ] 珠光体 [ ‘leidəbu:,rait ] 莱氏体 0.77 727 莱氏体转变 (3) Equilibrium transformation of Iron-Carbon alloys 12 洛阳理工学院
(3) Equilibrium transformation of Iron-Carbon alloys Fig.3 pearlite (8000x) Fig.2 pearlite 13 洛阳理工学院

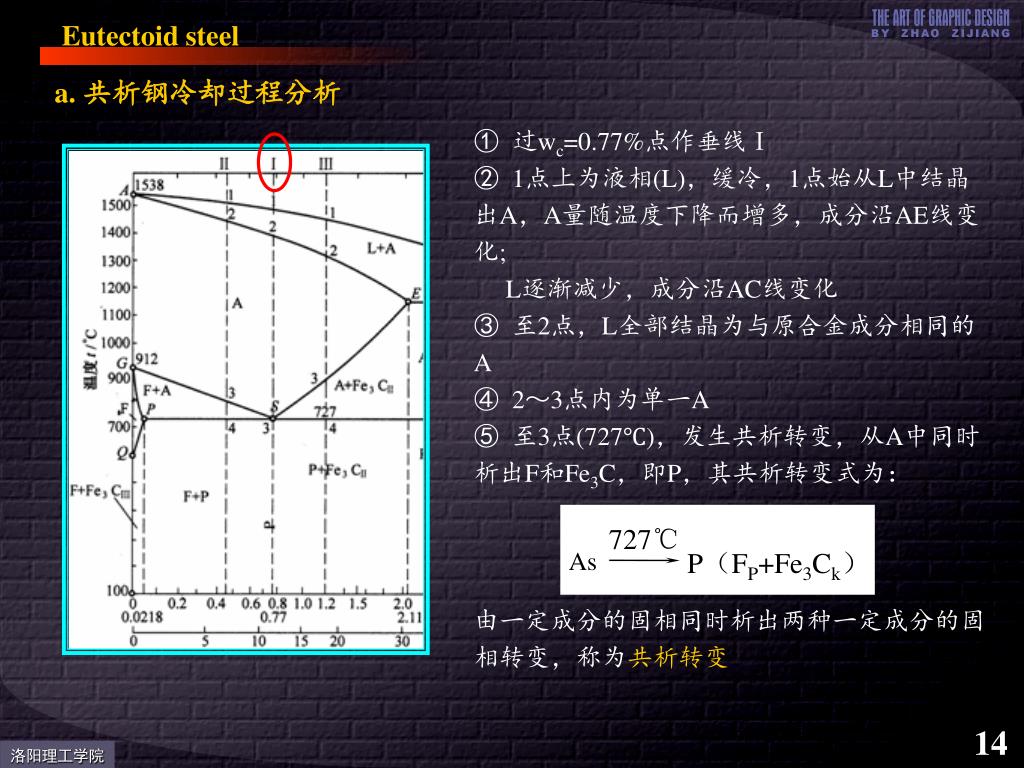

727℃ As P（FP+Fe3Ck） Eutectoid steel a. 共析钢冷却过程分析 ① 过wc=0.77%点作垂线Ⅰ ② 1点上为液相(L)，缓冷，1点始从L中结晶出A，A量随温度下降而增多，成分沿AE线变化; L逐渐减少，成分沿AC线变化 ③ 至2点，L全部结晶为与原合金成分相同的A ④ 2～3点内为单一A ⑤ 至3点(727℃)，发生共析转变，从A中同时析出F和Fe3C，即P，其共析转变式为： 由一定成分的固相同时析出两种一定成分的固相转变，称为共析转变 14 洛阳理工学院

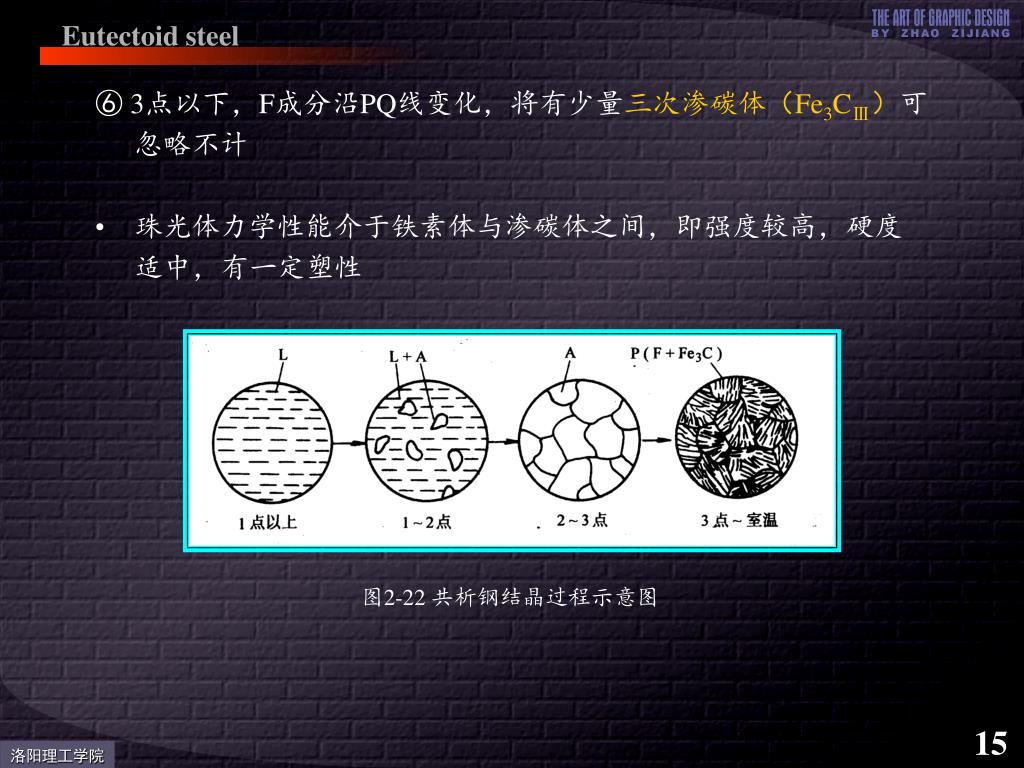

Eutectoid steel • ⑥ 3点以下，F成分沿PQ线变化，将有少量三次渗碳体（Fe3CⅢ）可忽略不计 • 珠光体力学性能介于铁素体与渗碳体之间，即强度较高，硬度适中，有一定塑性 图2-22 共析钢结晶过程示意图 15 洛阳理工学院
