  1. 印刷基础知识讲座PROPACK.JY

  2. 印刷的种类 • 凹版印刷 • 柔版印刷 • 丝网印刷 • 胶版印刷

  3. 凹版印刷原理 • 版辊2图相部分的油墨在一定压力1下转移到承印物3的表面，得到预期的图案的过程 1 3 2 5 4

  4. 原稿 油墨 版辊 承印物 印刷机 与印刷相关的要素

  5. 常用于印刷层的薄膜 • PET • NY • BOPP • PT • PE • 纸

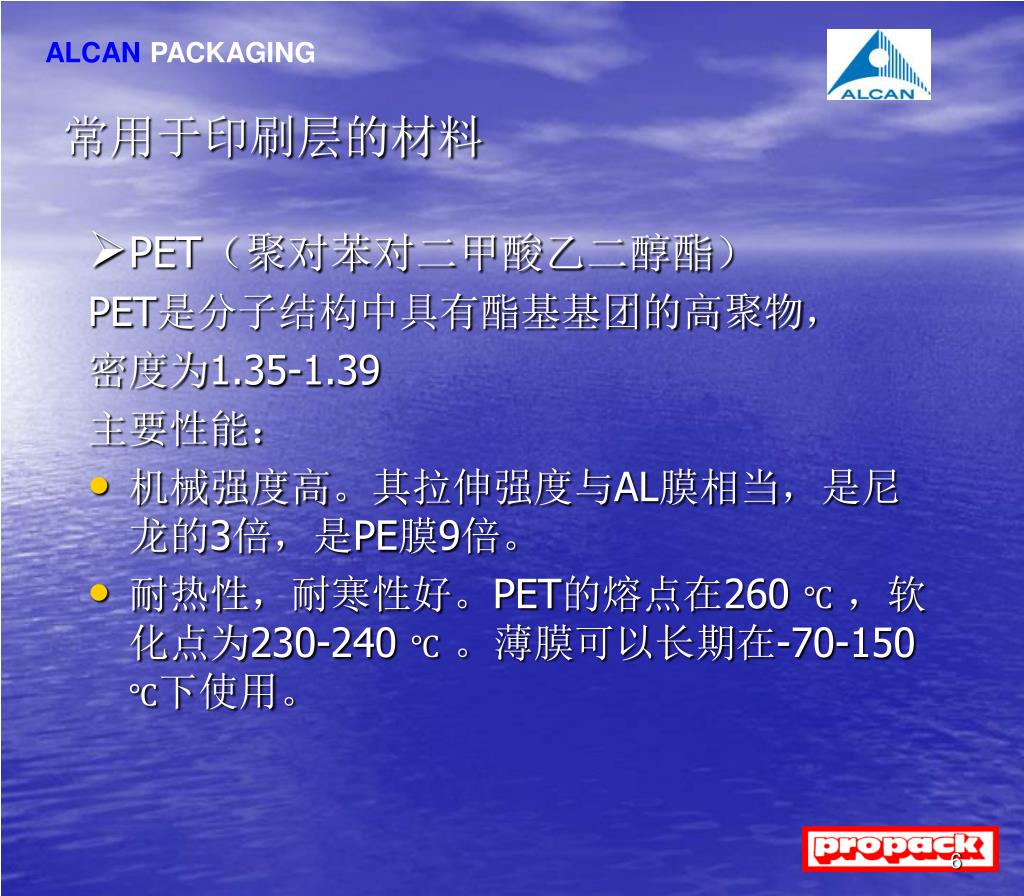

  6. 常用于印刷层的材料 • PET（聚对苯对二甲酸乙二醇酯） PET是分子结构中具有酯基基团的高聚物， 密度为1.35-1.39 主要性能： • 机械强度高。其拉伸强度与AL膜相当，是尼龙的3倍，是PE膜9倍。 • 耐热性，耐寒性好。PET的熔点在260 ℃，软化点为230-240 ℃。薄膜可以长期在-70-150 ℃下使用。

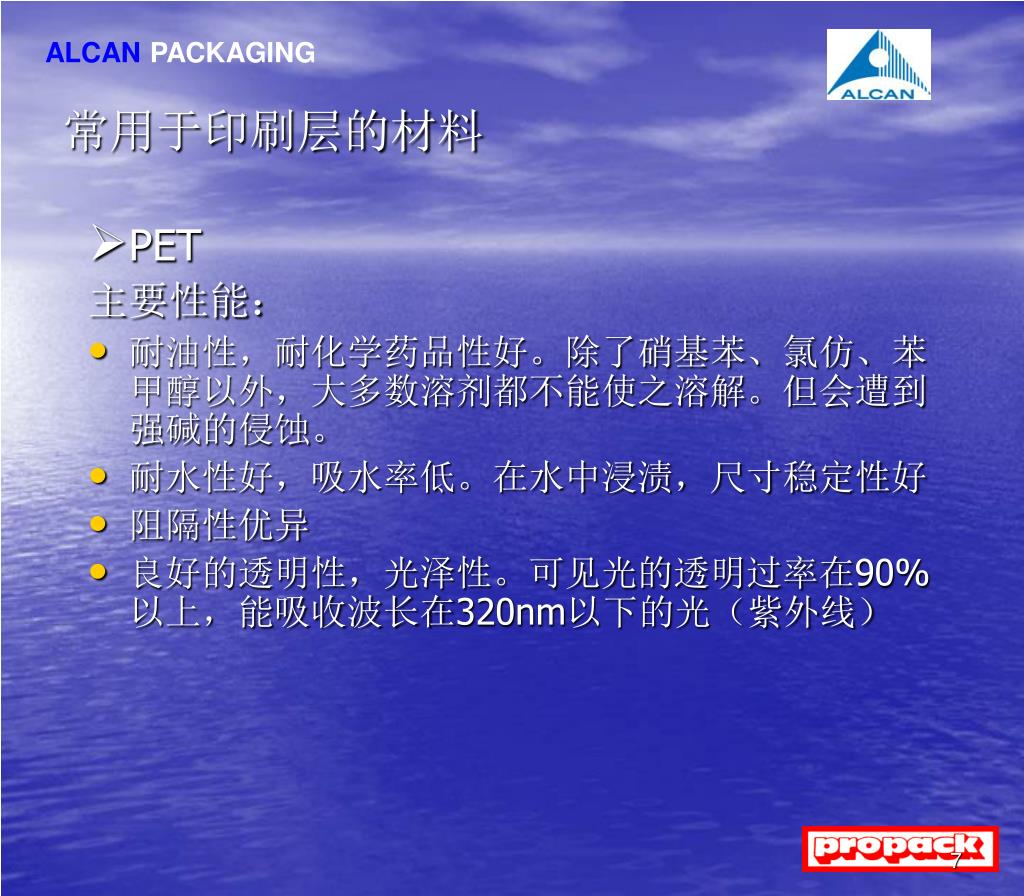

  7. 常用于印刷层的材料 • PET 主要性能： • 耐油性，耐化学药品性好。除了硝基苯、氯仿、苯甲醇以外，大多数溶剂都不能使之溶解。但会遭到强碱的侵蚀。 • 耐水性好，吸水率低。在水中浸渍，尺寸稳定性好 • 阻隔性优异 • 良好的透明性，光泽性。可见光的透明过率在90%以上，能吸收波长在320nm以下的光（紫外线）

  8. 常用于印刷层的材料 • NY（聚酰胺） NY是分子中含有酰胺基团的高聚物，其密度为1.13-1.14 主要性能： • 尼龙膜是一种强韧性张大的薄膜。有良好的抗张强度，伸长率，撕裂长度及耐磨性 • 耐穿刺性优良 • 低温持性优良。有广阔的使用温度范围：-60到150℃-200 ℃ • 耐油、耐有机溶剂、耐药品性、耐碱性优良 • 阻气性优良，但易吸水。吸水率是随酰胺基密度的降低而降低 • 薄膜本身不易产生静电，但在高速印刷时烘箱干燥过的NY同样要产生静电 • 摩擦系数小，NY本身具有良好的自润滑性

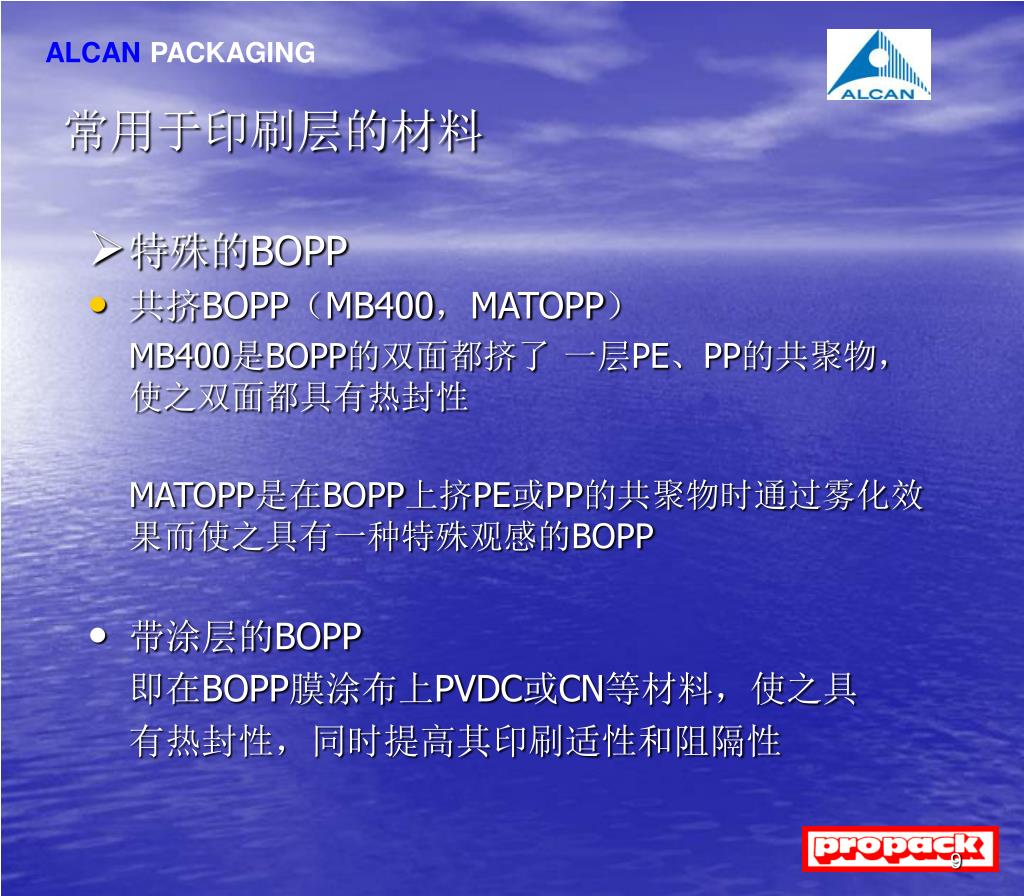

  9. 常用于印刷层的材料 • 特殊的BOPP • 共挤BOPP（MB400，MATOPP） MB400是BOPP的双面都挤了 一层PE、PP的共聚物，使之双面都具有热封性 MATOPP是在BOPP上挤PE或PP的共聚物时通过雾化效果而使之具有一种特殊观感的BOPP • 带涂层的BOPP 即在BOPP膜涂布上PVDC或CN等材料，使之具 有热封性，同时提高其印刷适性和阻隔性

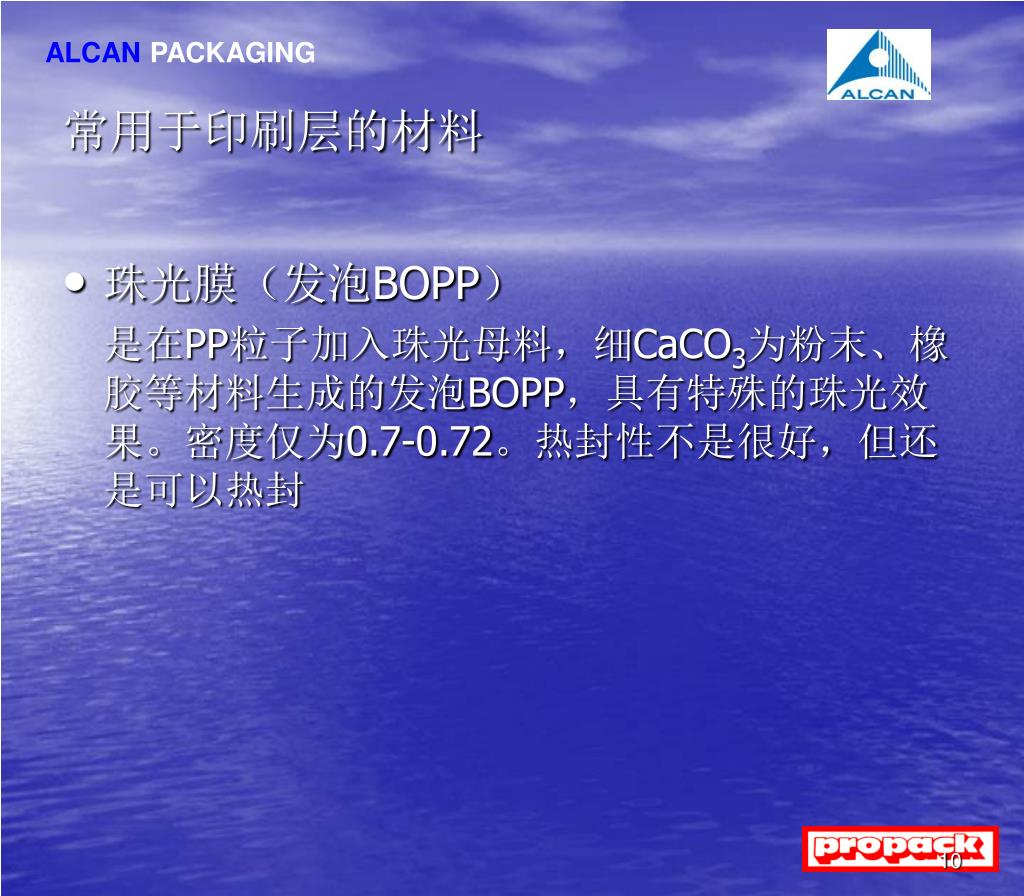

  10. 常用于印刷层的材料 • 珠光膜（发泡BOPP） 是在PP粒子加入珠光母料，细CaCO3为粉末、橡胶等材料生成的发泡BOPP，具有特殊的珠光效果。密度仅为0.7-0.72。热封性不是很好，但还是可以热封

  11. 常用于印刷层的材料 • PT（玻璃纸） 玻璃纸是以天然纤维素（纸浆）为原料的纤维素酯薄膜，比重 为：1.4-1.55 主要性能： • 有优良的透明性、良好的光泽及美丽的外观。耐阳光照射不泛黄，不老化 • 具有良好的印刷适性 • 抗张强度大，伸长率小，切割性好，但脆性大，易断裂 • 不带或很少带静电，不易粘上灰尘 • 撕裂强度小，容易撕破 • 耐油，耐油脂性好，不易被污弄脏 • 对气体的香味有很好的阻隔性

  12. 常用于印刷层的材料 • PT（玻璃纸） • 耐热性好。玻璃纸没有一般塑料的热可塑性，扭结后不反弹 • 易吸水 • 防潮玻璃纸 • 在玻璃纸上涂布了硝基纤维素酯，聚氯乙烯、PVDC等的玻璃为防潮玻璃纸，它具有优良的防潮性和优良的热粘合性

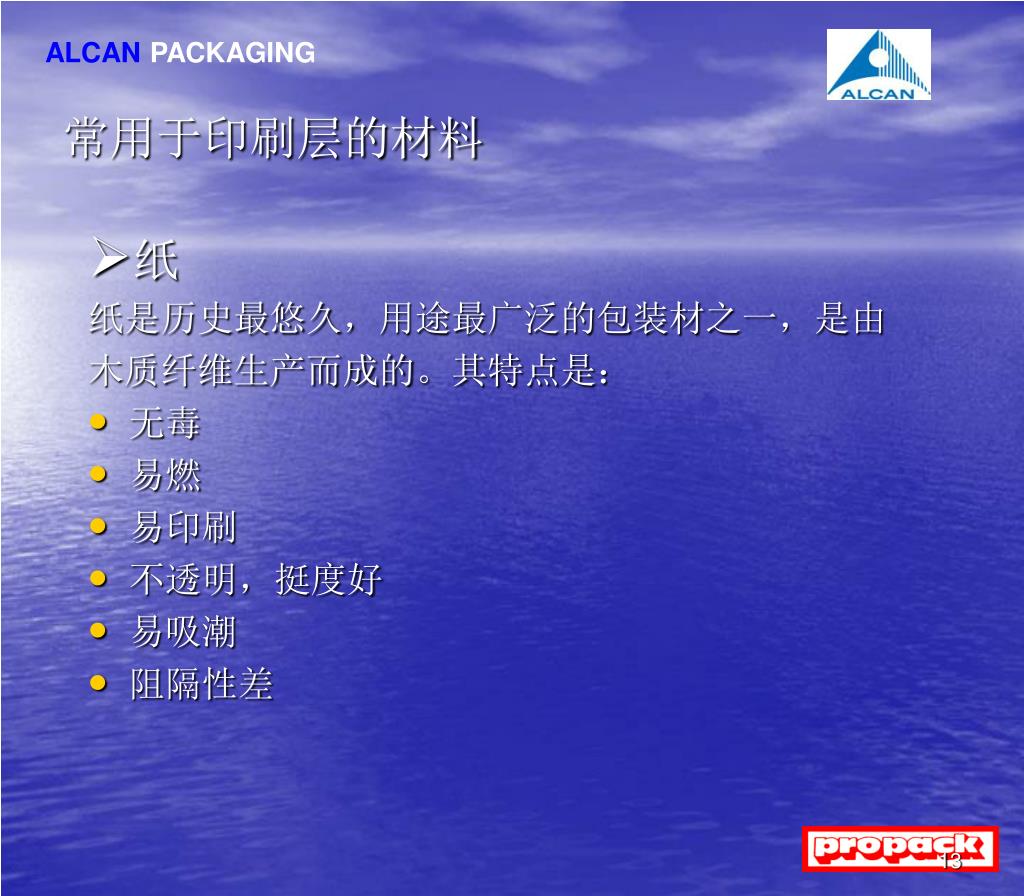

  13. 常用于印刷层的材料 • 纸 纸是历史最悠久，用途最广泛的包装材之一，是由 木质纤维生产而成的。其特点是： • 无毒 • 易燃 • 易印刷 • 不透明，挺度好 • 易吸潮 • 阻隔性差

  14. PET类聚氨脂高温油墨 普通OPP用的CL化聚丙烯油墨 PVB类无甲苯里印油墨 塑料表印油墨：SICPA：NC+PU，DIC：PA+PU 纸张表印：COAT`S：NC+PU MG：NC+PU 常用油墨

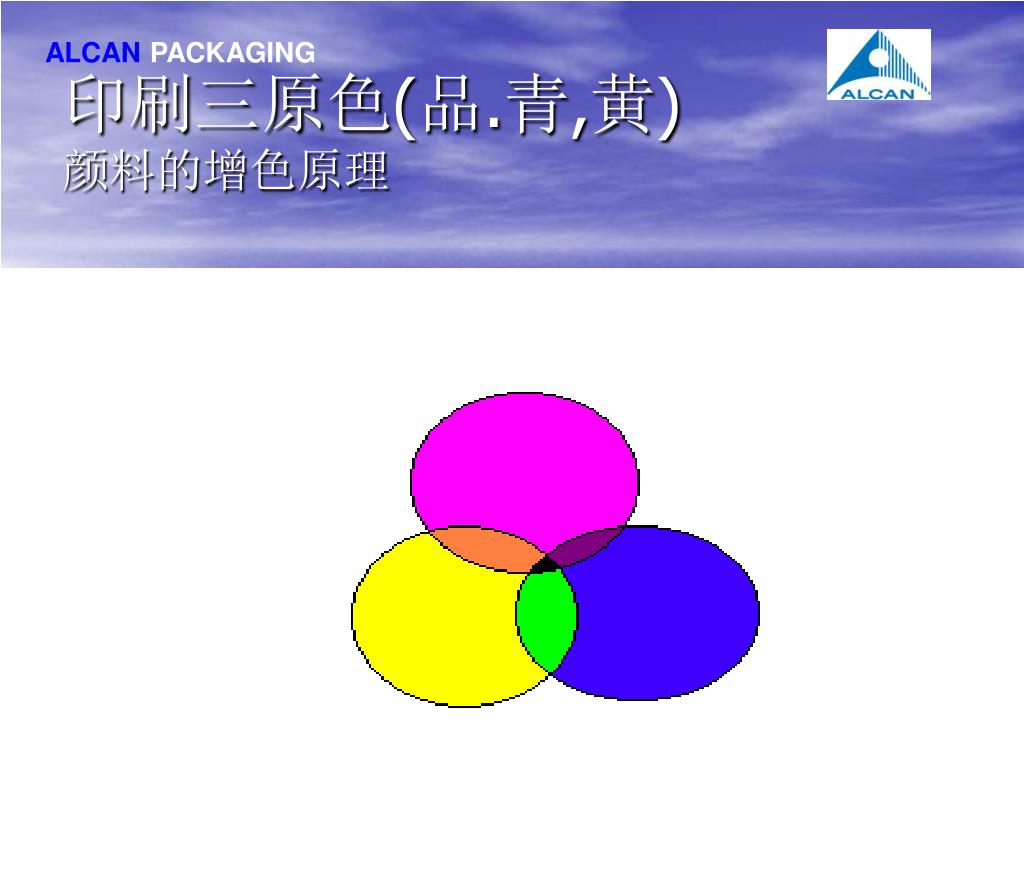

  15. 印刷三原色(品.青,黄)颜料的增色原理

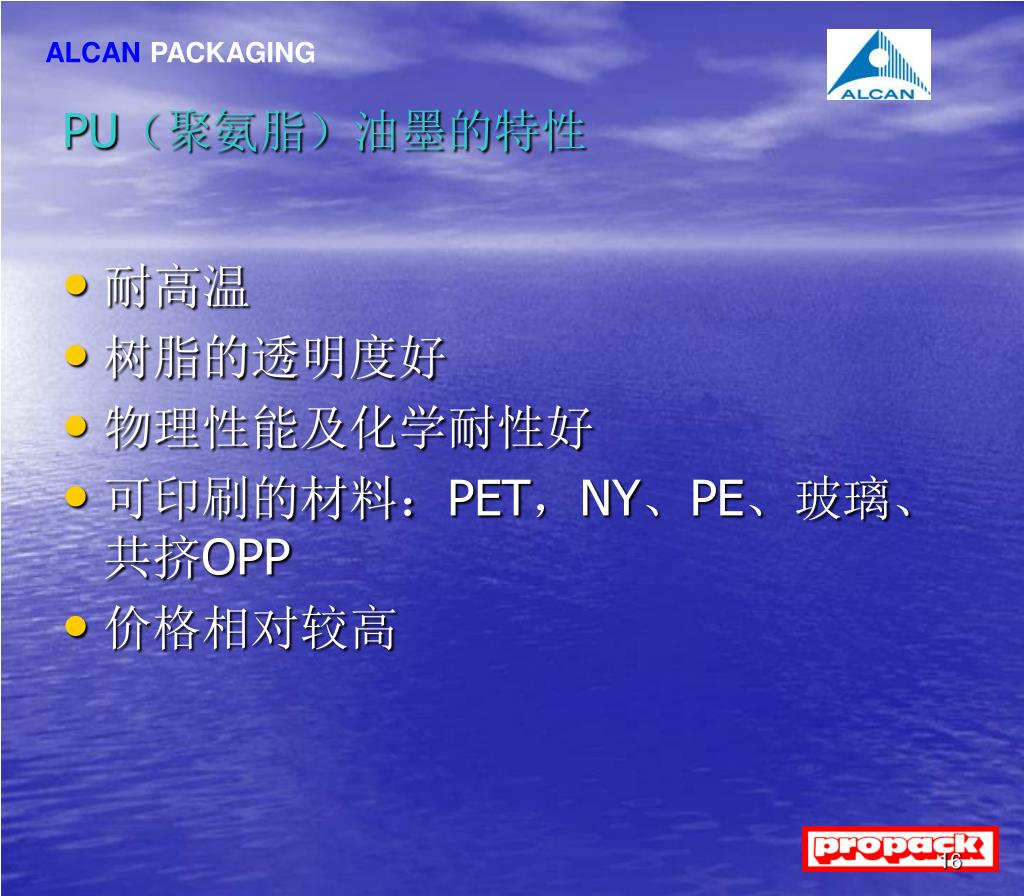

  16. PU（聚氨脂）油墨的特性 • 耐高温 • 树脂的透明度好 • 物理性能及化学耐性好 • 可印刷的材料：PET，NY、PE、玻璃、共挤OPP • 价格相对较高

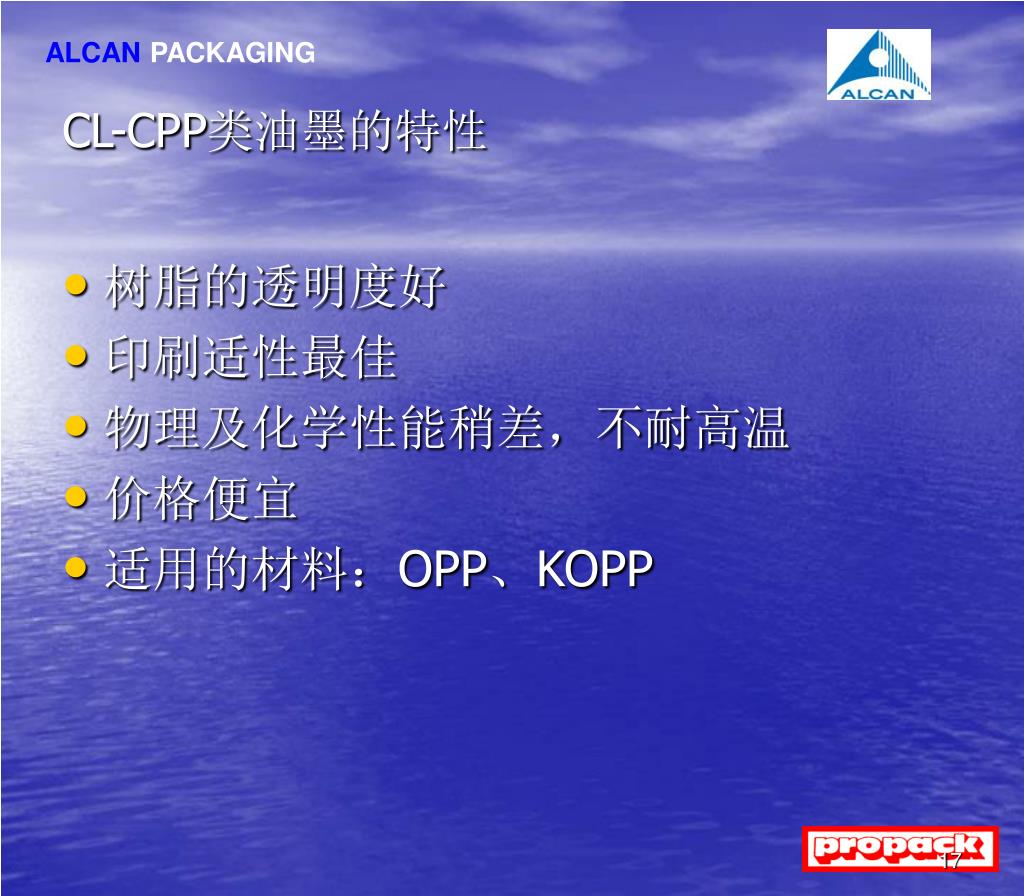

  17. CL-CPP类油墨的特性 • 树脂的透明度好 • 印刷适性最佳 • 物理及化学性能稍差，不耐高温 • 价格便宜 • 适用的材料：OPP、KOPP

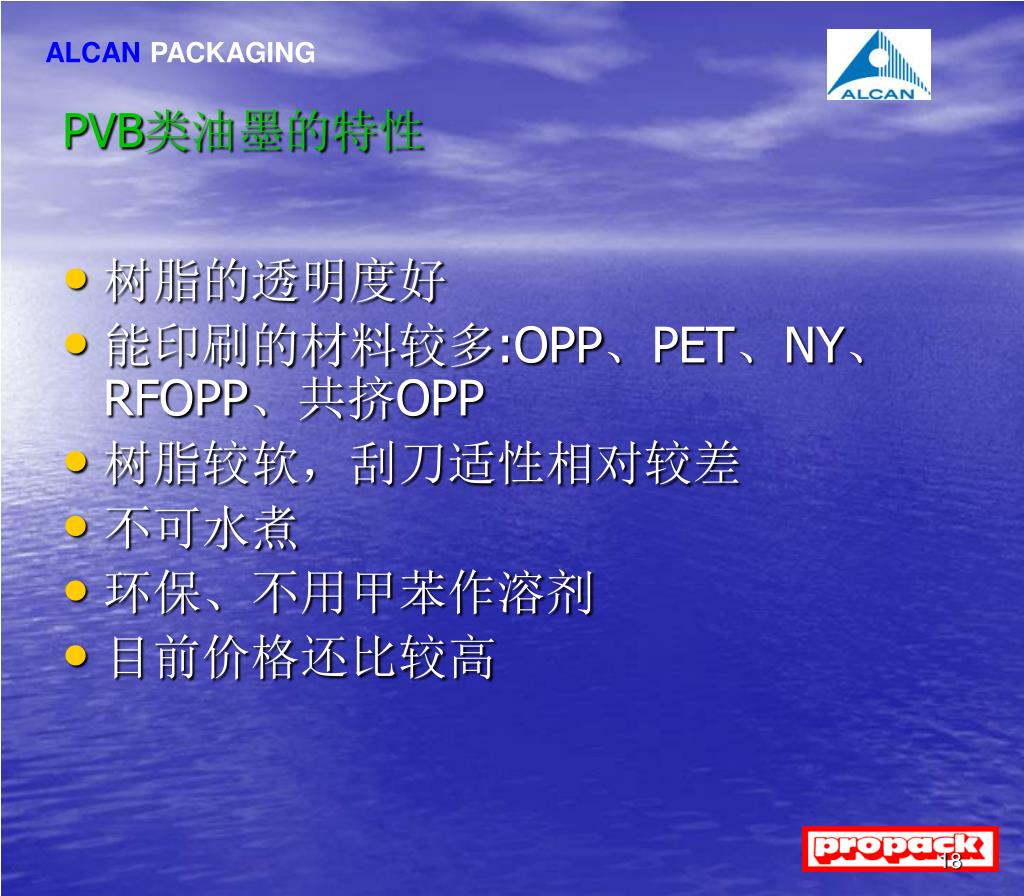

  18. PVB类油墨的特性 • 树脂的透明度好 • 能印刷的材料较多:OPP、PET、NY、RFOPP、共挤OPP • 树脂较软，刮刀适性相对较差 • 不可水煮 • 环保、不用甲苯作溶剂 • 目前价格还比较高

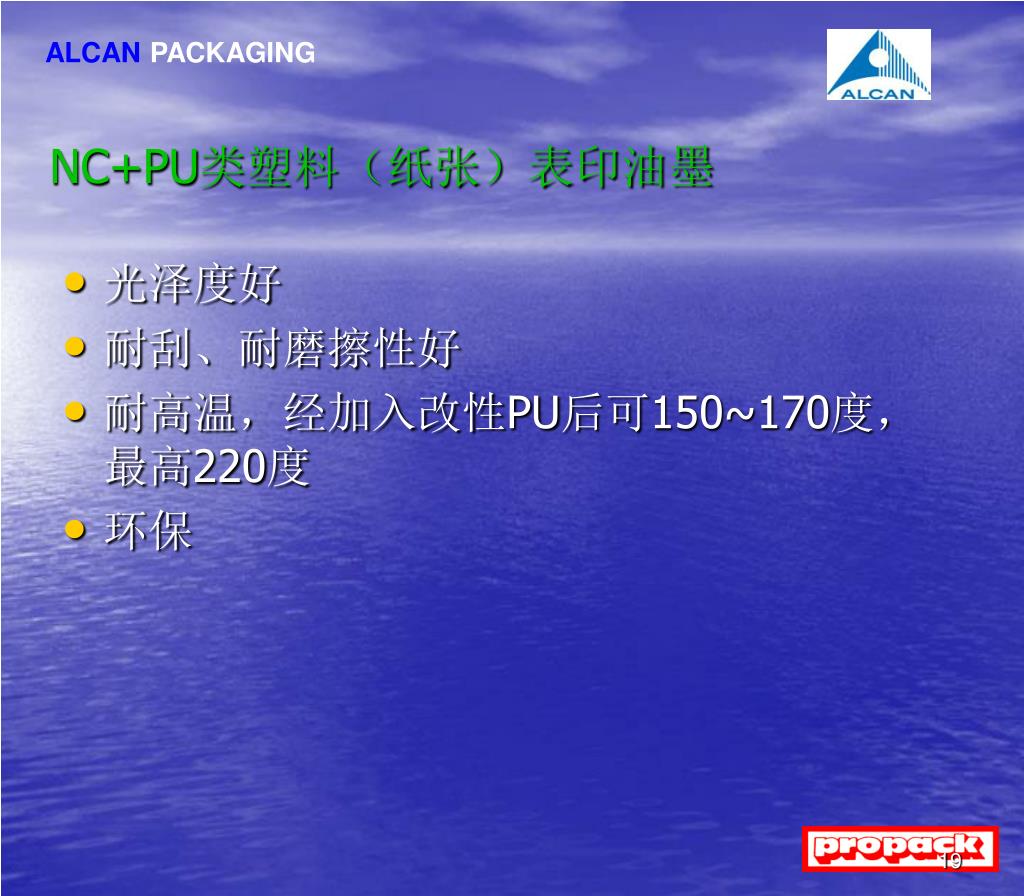

  19. NC+PU类塑料（纸张）表印油墨 • 光泽度好 • 耐刮、耐磨擦性好 • 耐高温，经加入改性PU后可150~170度，最高220度 • 环保

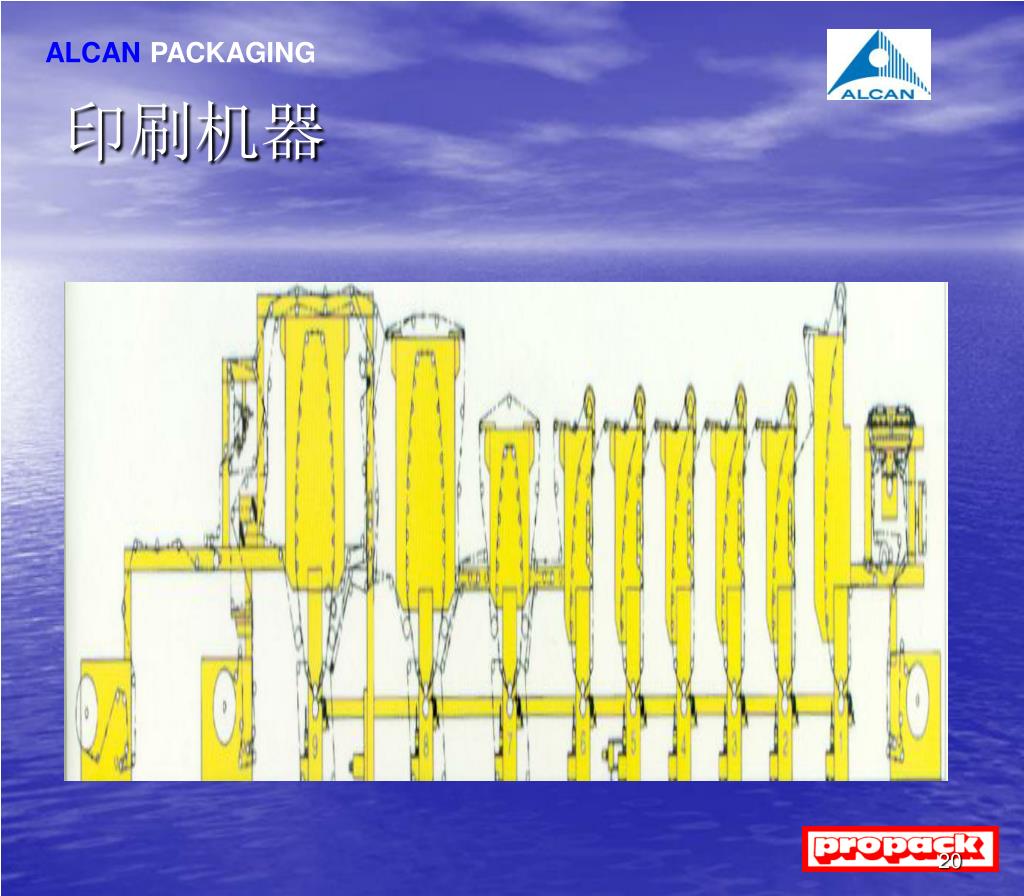

  20. 印刷机器

  21. 复合基础知识讲座PROPACK.JY

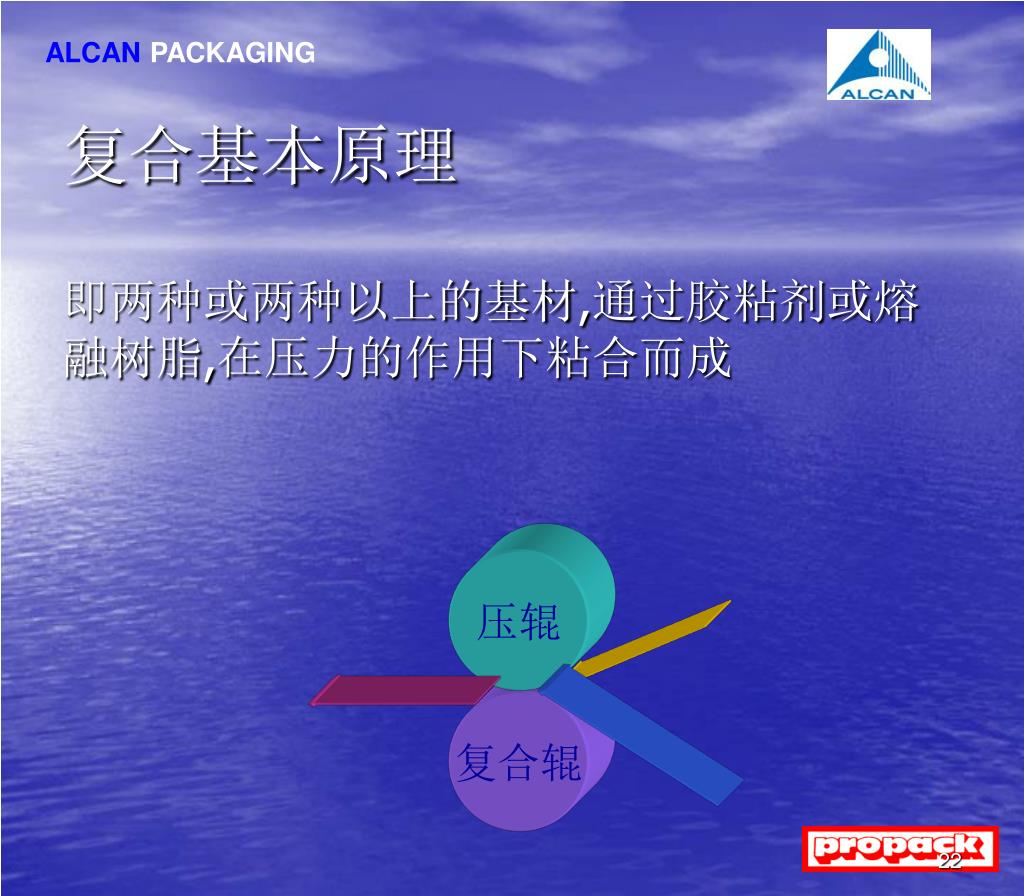

  22. 复合基本原理 即两种或两种以上的基材,通过胶粘剂或熔融树脂,在压力的作用下粘合而成 压辊 复合辊

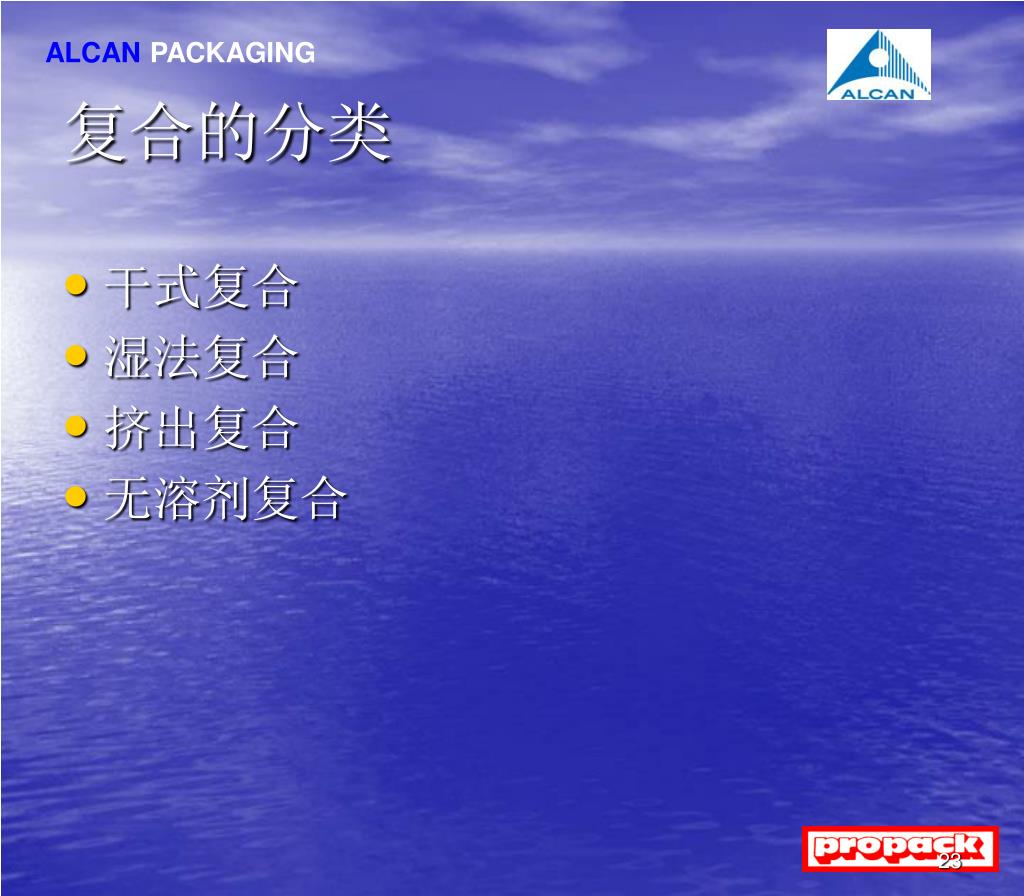

  23. 复合的分类 • 干式复合 • 湿法复合 • 挤出复合 • 无溶剂复合

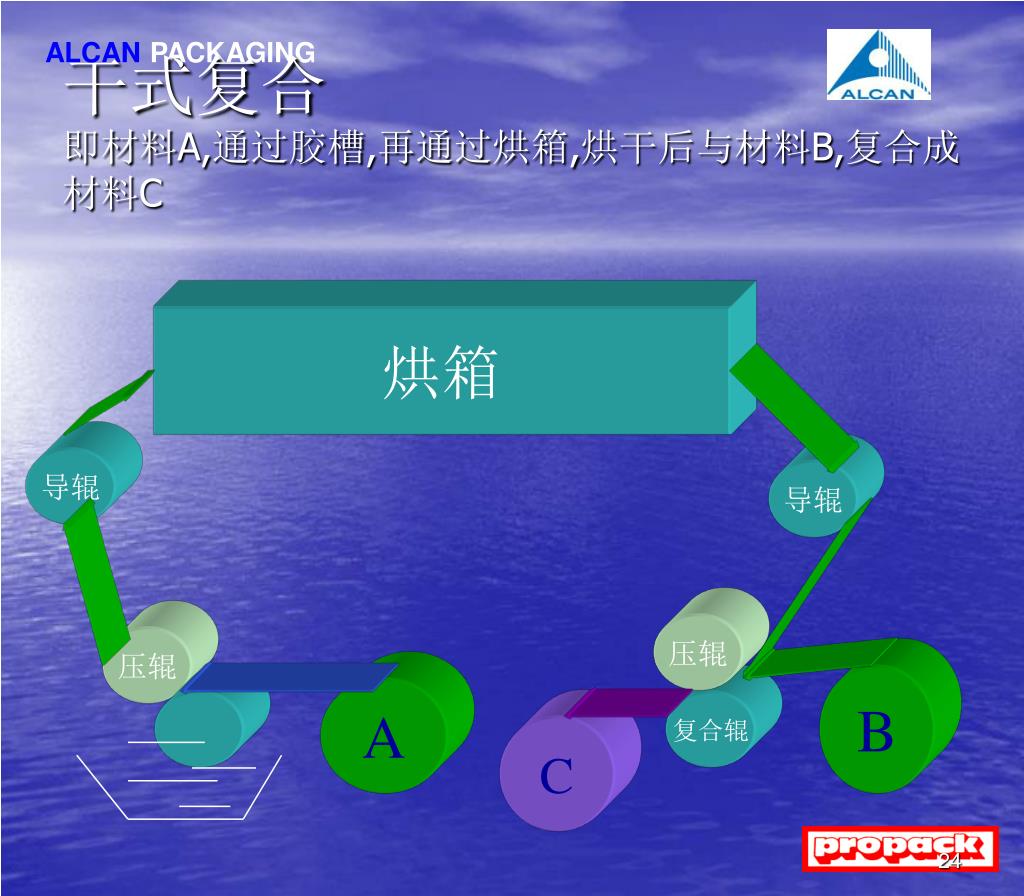

  24. 干式复合即材料A,通过胶槽,再通过烘箱,烘干后与材料B,复合成材料C干式复合即材料A,通过胶槽,再通过烘箱,烘干后与材料B,复合成材料C 烘箱 导辊 导辊 压辊 压辊 B A 复合辊 C

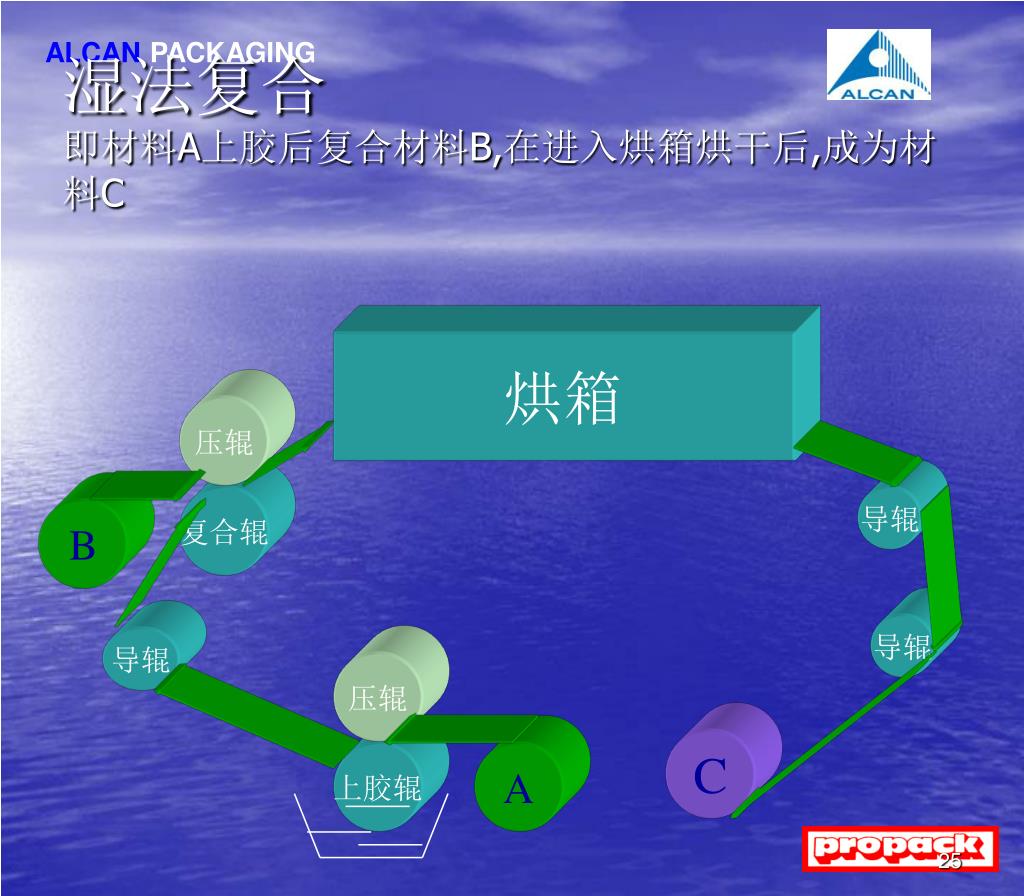

  25. 湿法复合即材料A上胶后复合材料B,在进入烘箱烘干后,成为材料C湿法复合即材料A上胶后复合材料B,在进入烘箱烘干后,成为材料C 烘箱 压辊 复合辊 导辊 B 导辊 导辊 压辊 C 上胶辊 A

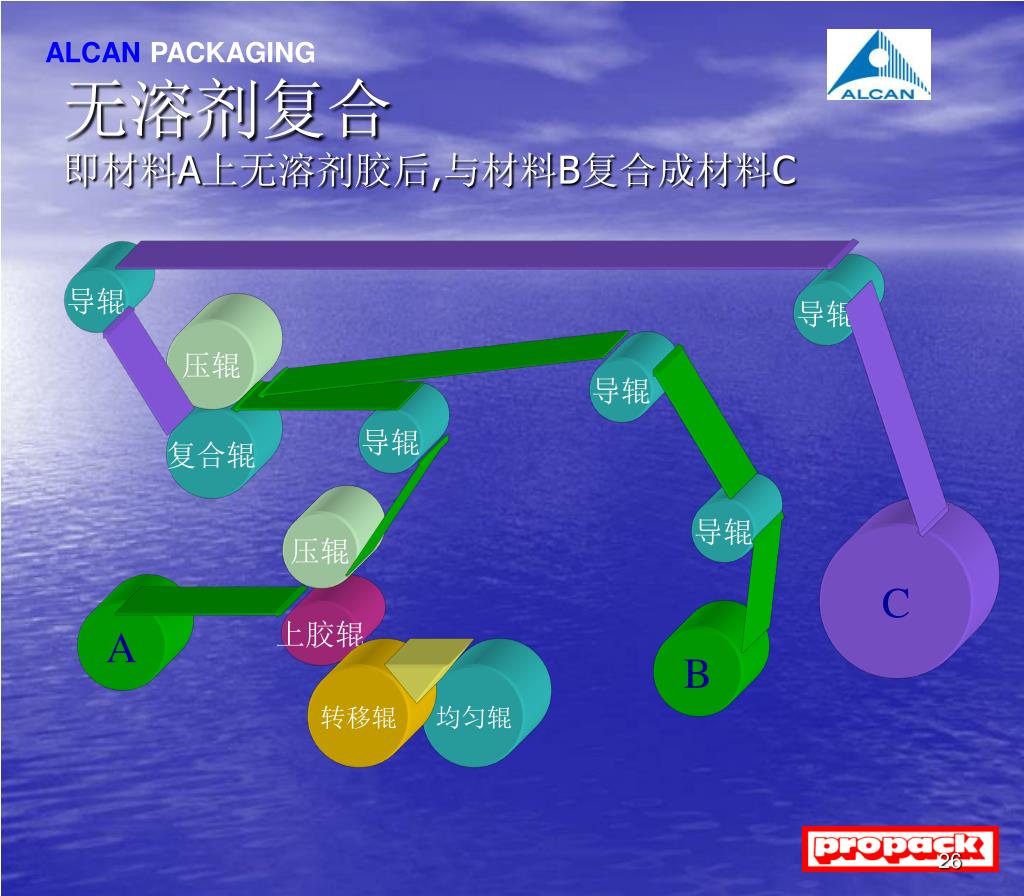

  26. 无溶剂复合即材料A上无溶剂胶后,与材料B复合成材料C无溶剂复合即材料A上无溶剂胶后,与材料B复合成材料C 导辊 导辊 压辊 导辊 复合辊 导辊 导辊 压辊 C A 上胶辊 B 转移辊 均匀辊

  27. 挤出复合即材料A(上AC剂)通过模头挤出树脂与材料B复合成材料C挤出复合即材料A(上AC剂)通过模头挤出树脂与材料B复合成材料C 烘箱 模头 B 导辊 导辊 压辊 C 剥离辊 冷却辊 A 压辊 上胶辊 导辊 导辊

  28. 常用于阻隔层的材料 • AL • NY • PET • MCPP • MPET • MOPP（MM480，MM488）

  29. 常用于阻隔层的材料 • AL(铝箔） 铝箔是用高纯度铝经多次压延后使其变成极薄的基材产品， 是通用包装膜中阻隔性最好的基材。一般来说可分为硬铝 和软铝，硬铝厚度为20-25um,软铝厚度为7-9um. 主要性能： • 高阻隔性（受到针孔数目与孔径大小的影响） • 金属反光率可达95%（如果压延中是二片铝箔贴在一起，则有亮、暗之分，如果总是单片压延，则两面都是亮面） • 表观机械强度不高，易撕碎、折断

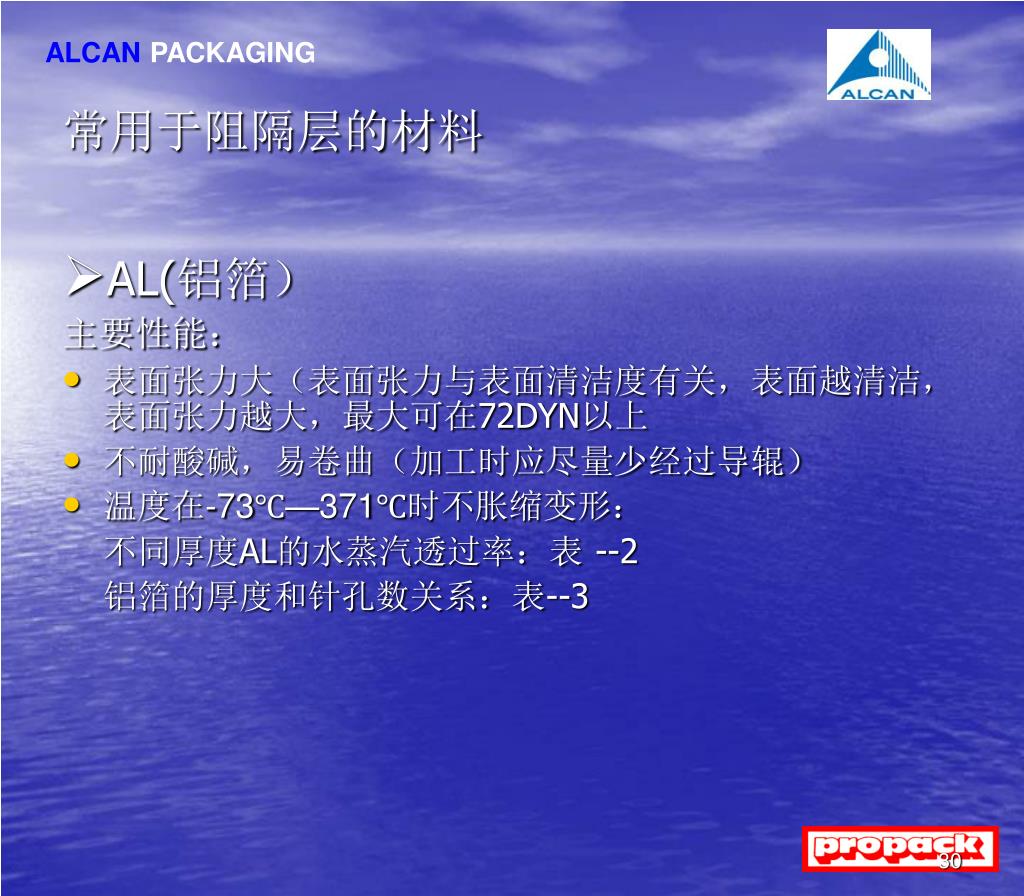

  30. 常用于阻隔层的材料 • AL(铝箔） 主要性能： • 表面张力大（表面张力与表面清洁度有关，表面越清洁，表面张力越大，最大可在72DYN以上 • 不耐酸碱，易卷曲（加工时应尽量少经过导辊） • 温度在-73℃—371℃时不胀缩变形： 不同厚度AL的水蒸汽透过率：表 --2 铝箔的厚度和针孔数关系：表--3

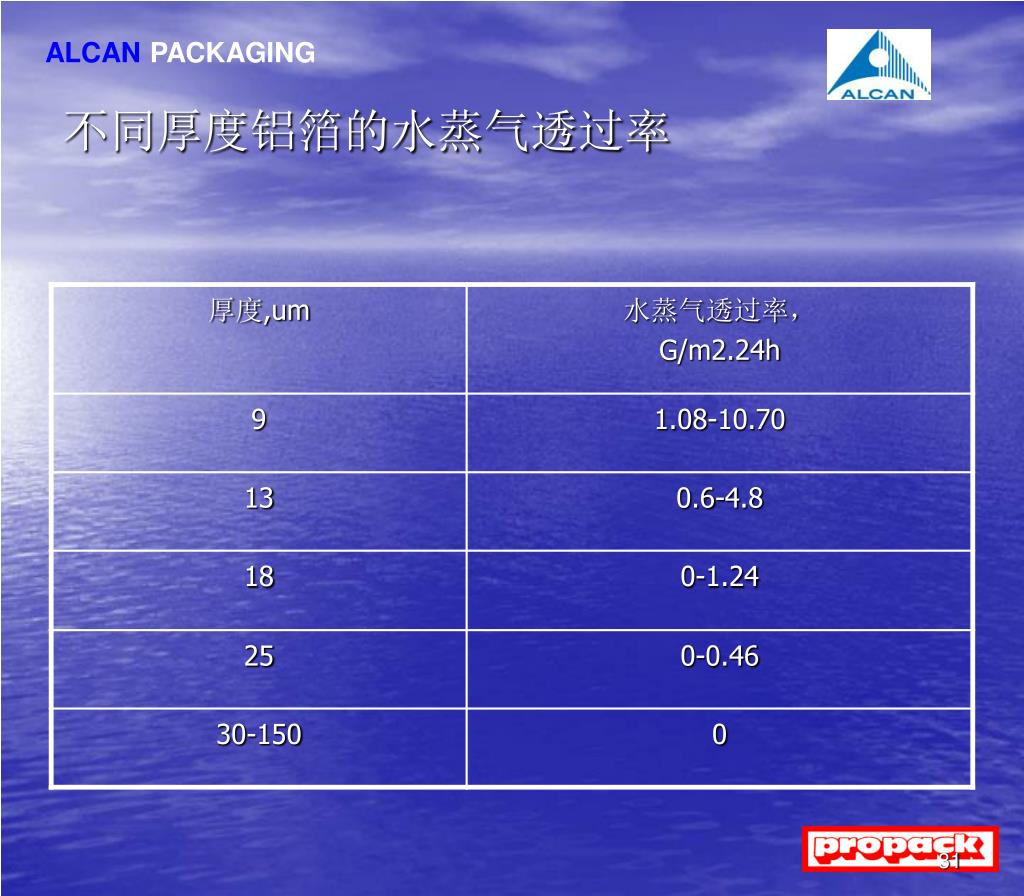

  31. 不同厚度铝箔的水蒸气透过率

  32. 铝箔的厚度和针孔数的关系 表--3

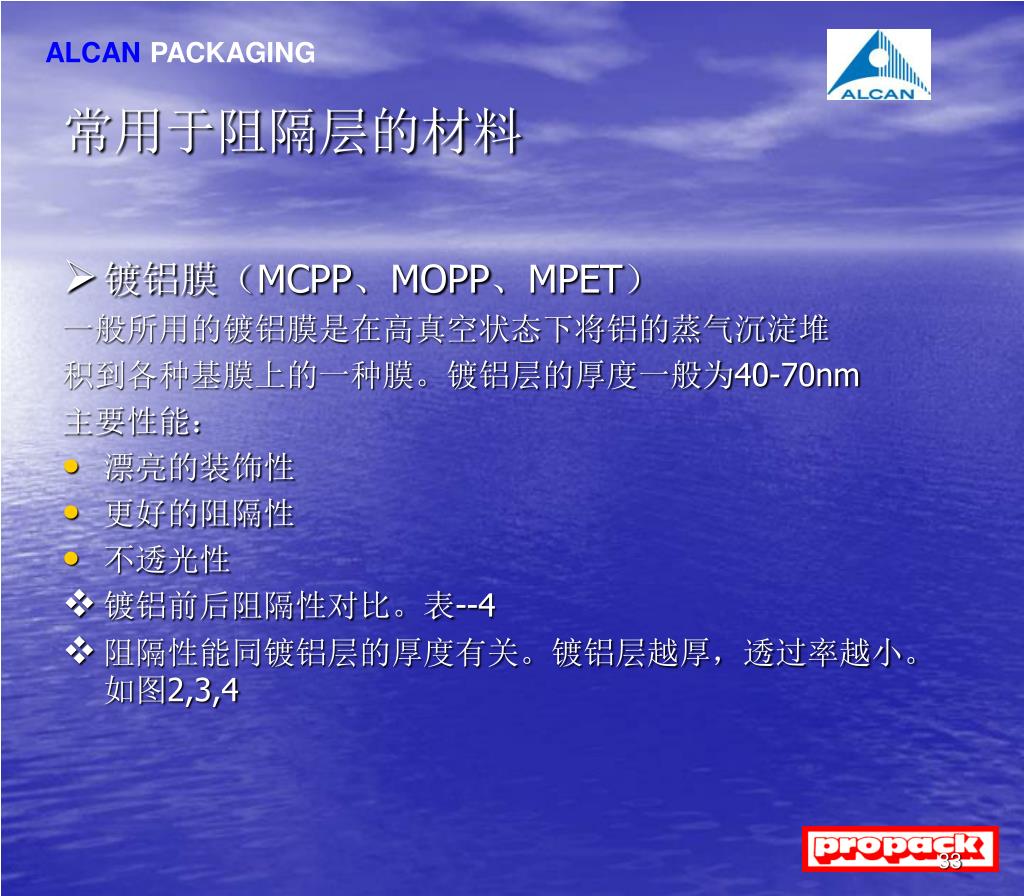

  33. 常用于阻隔层的材料 • 镀铝膜（MCPP、MOPP、MPET） 一般所用的镀铝膜是在高真空状态下将铝的蒸气沉淀堆 积到各种基膜上的一种膜。镀铝层的厚度一般为40-70nm 主要性能： • 漂亮的装饰性 • 更好的阻隔性 • 不透光性 • 镀铝前后阻隔性对比。表--4 • 阻隔性能同镀铝层的厚度有关。镀铝层越厚，透过率越小。如图2,3,4

  34. 真空镀铝前后的透湿量变化对比 表--4

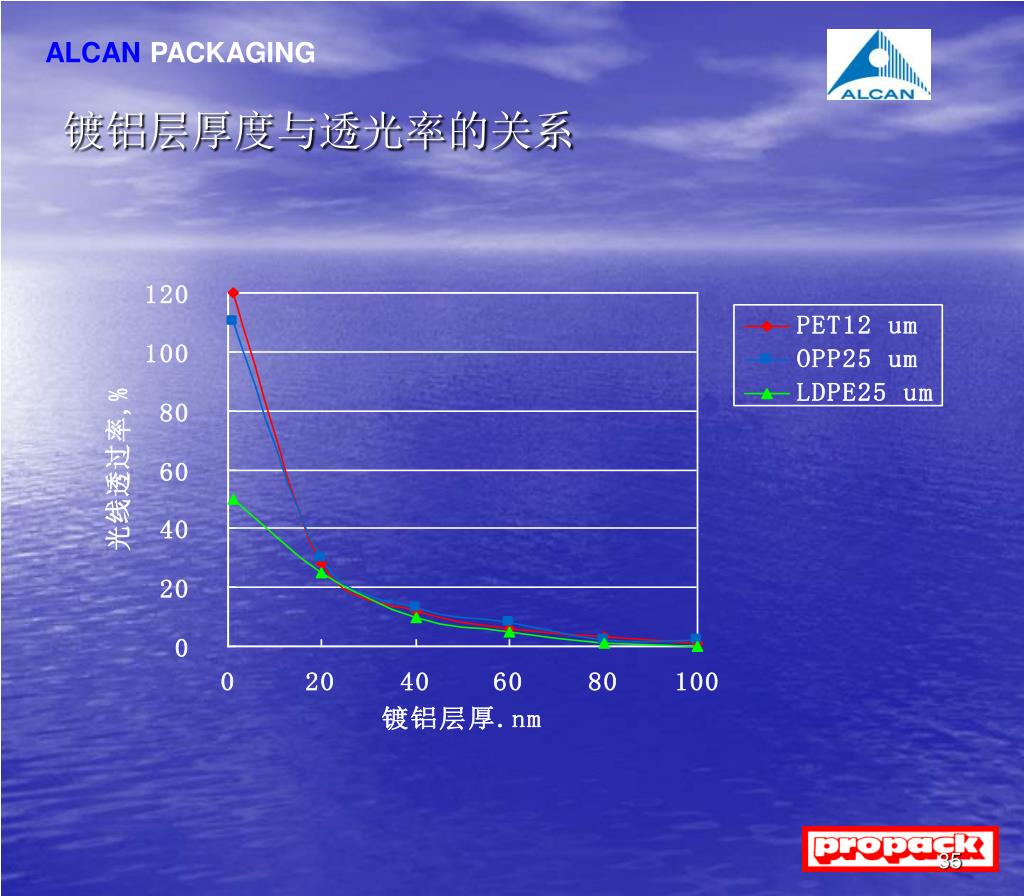

  35. 镀铝层厚度与透光率的关系

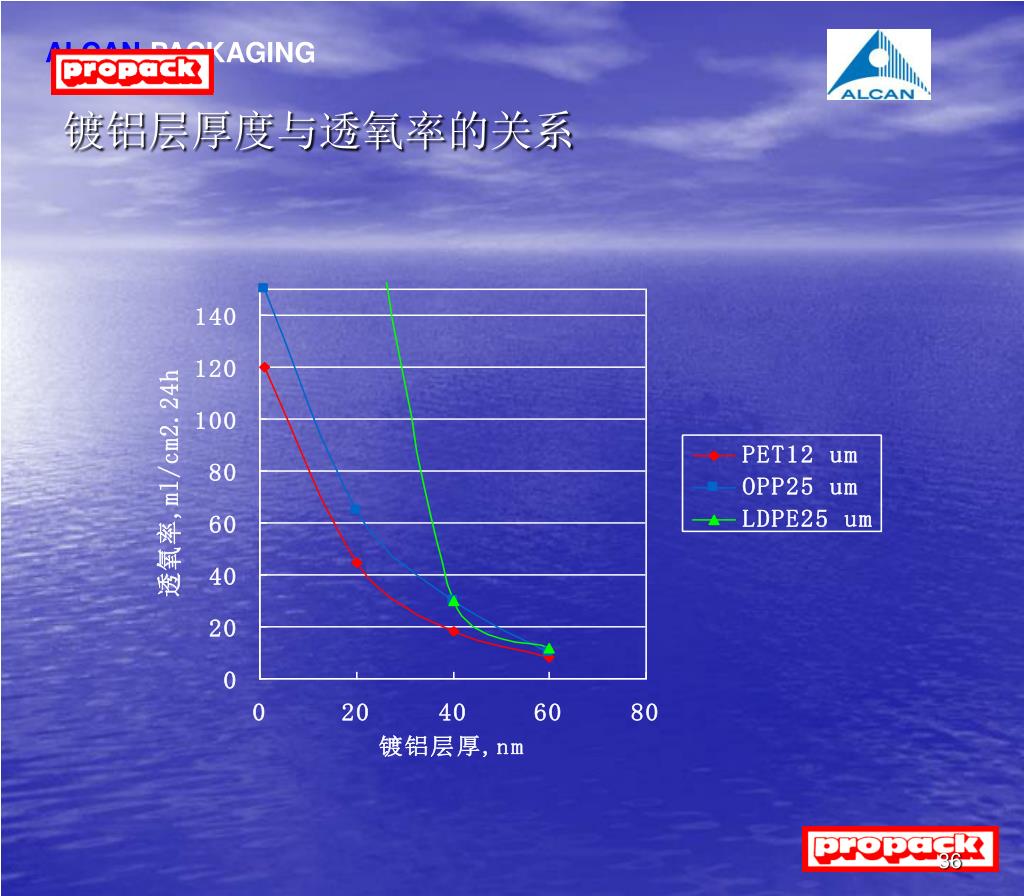

  36. 镀铝层厚度与透氧率的关系

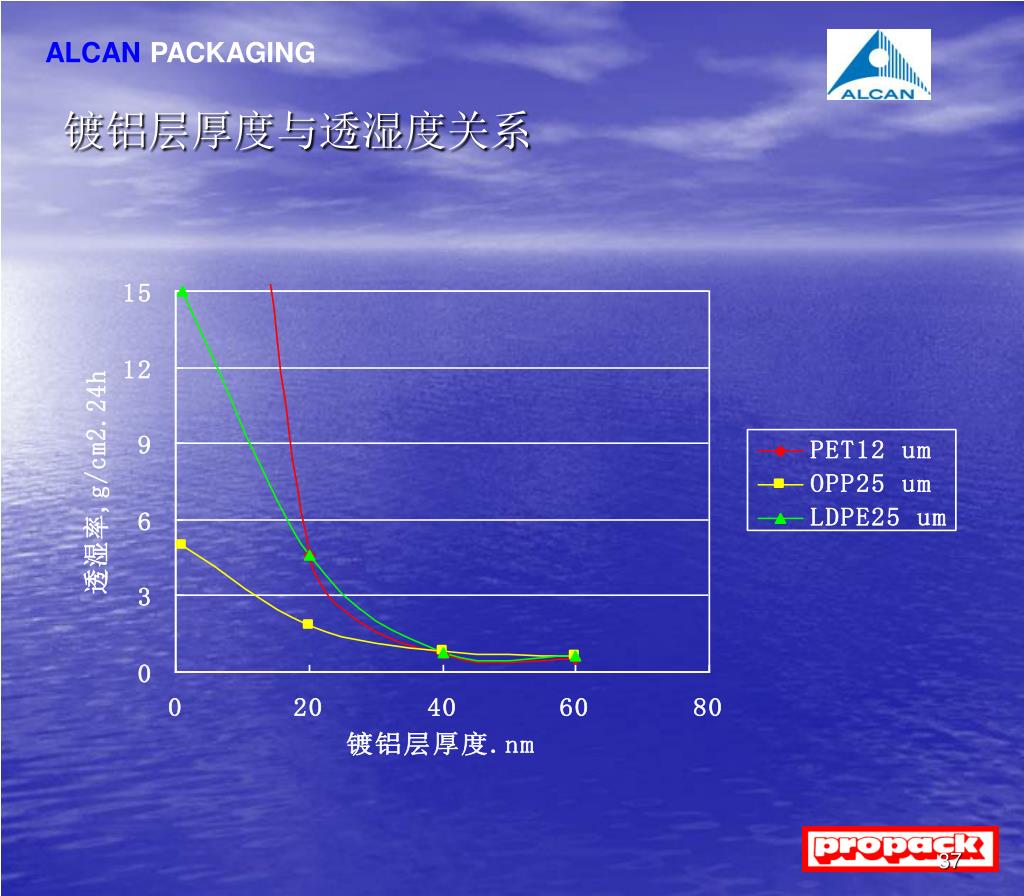

  37. 镀铝层厚度与透湿度关系

  38. 常用于热封层的材料 • LDPE • CPP • PX

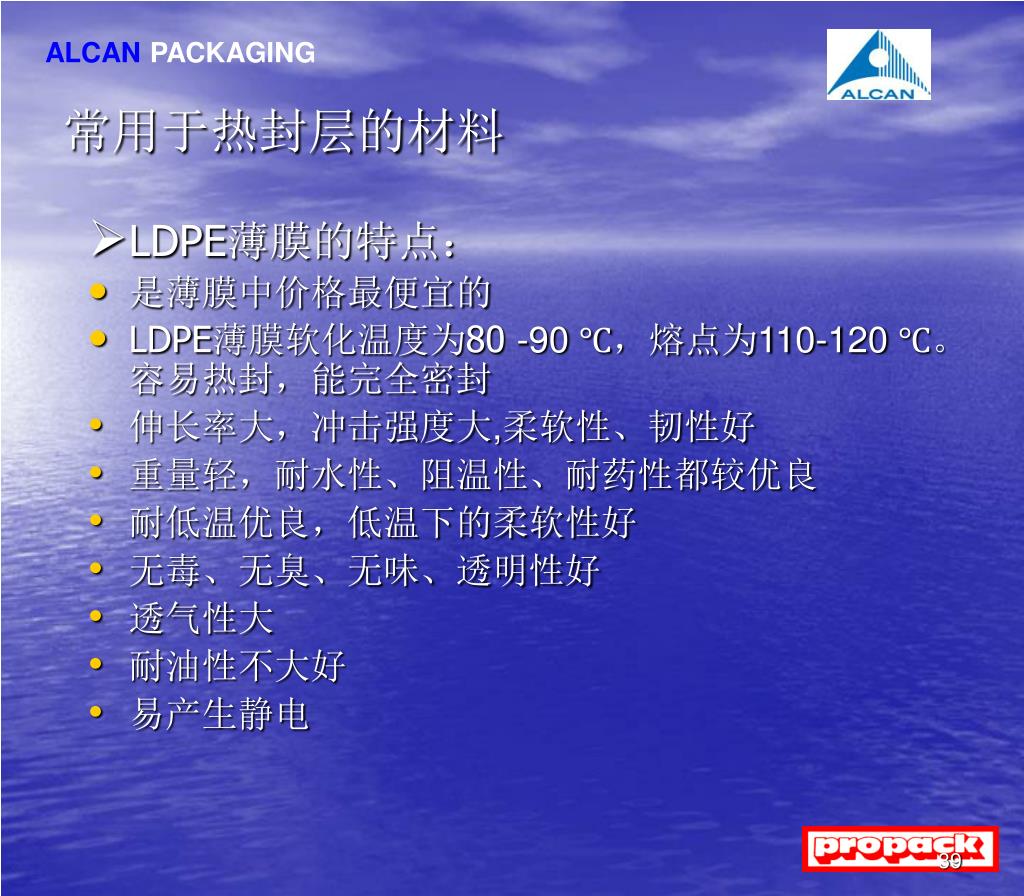

  39. 常用于热封层的材料 • LDPE薄膜的特点： • 是薄膜中价格最便宜的 • LDPE薄膜软化温度为80 -90 ℃，熔点为110-120 ℃。容易热封，能完全密封 • 伸长率大，冲击强度大,柔软性、韧性好 • 重量轻，耐水性、阻温性、耐药性都较优良 • 耐低温优良，低温下的柔软性好 • 无毒、无臭、无味、透明性好 • 透气性大 • 耐油性不大好 • 易产生静电

  40. 常用于热封层的材料 • CPP（流延聚丙烯） CPP是通过流延成型的聚丙烯 • 光泽性，透明性优良，比重轻 • 有适中的强度和优良的阻隔性 • 具有良好的热封性，耐热性优良，可耐120℃ x 30min 的蒸煮杀菌 • 耐油和油脂性优良 • 耐化学药品性好，无毒、无味、卫生性好

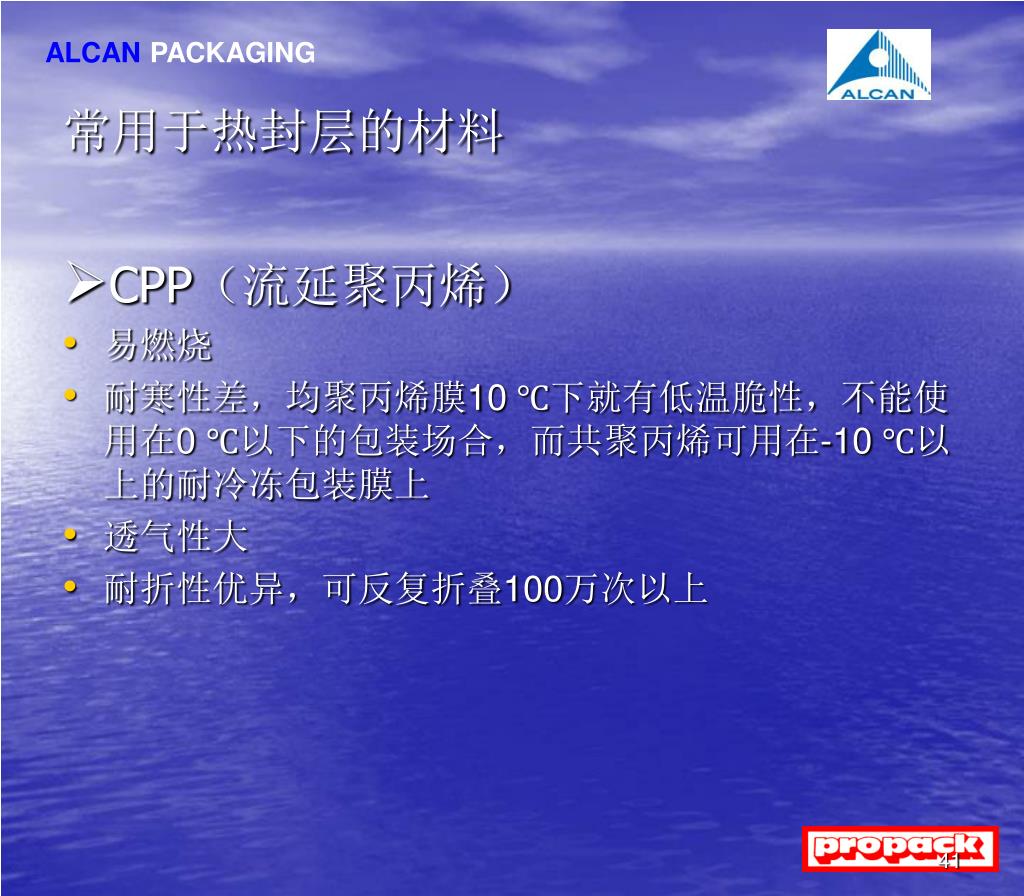

  41. 常用于热封层的材料 • CPP（流延聚丙烯） • 易燃烧 • 耐寒性差，均聚丙烯膜10 ℃下就有低温脆性，不能使用在0 ℃以下的包装场合，而共聚丙烯可用在-10 ℃以上的耐冷冻包装膜上 • 透气性大 • 耐折性优异，可反复折叠100万次以上

  42. 各种薄膜用途的交叉使用 #表示通常使用；0表示少量使用；x表示一般不使用

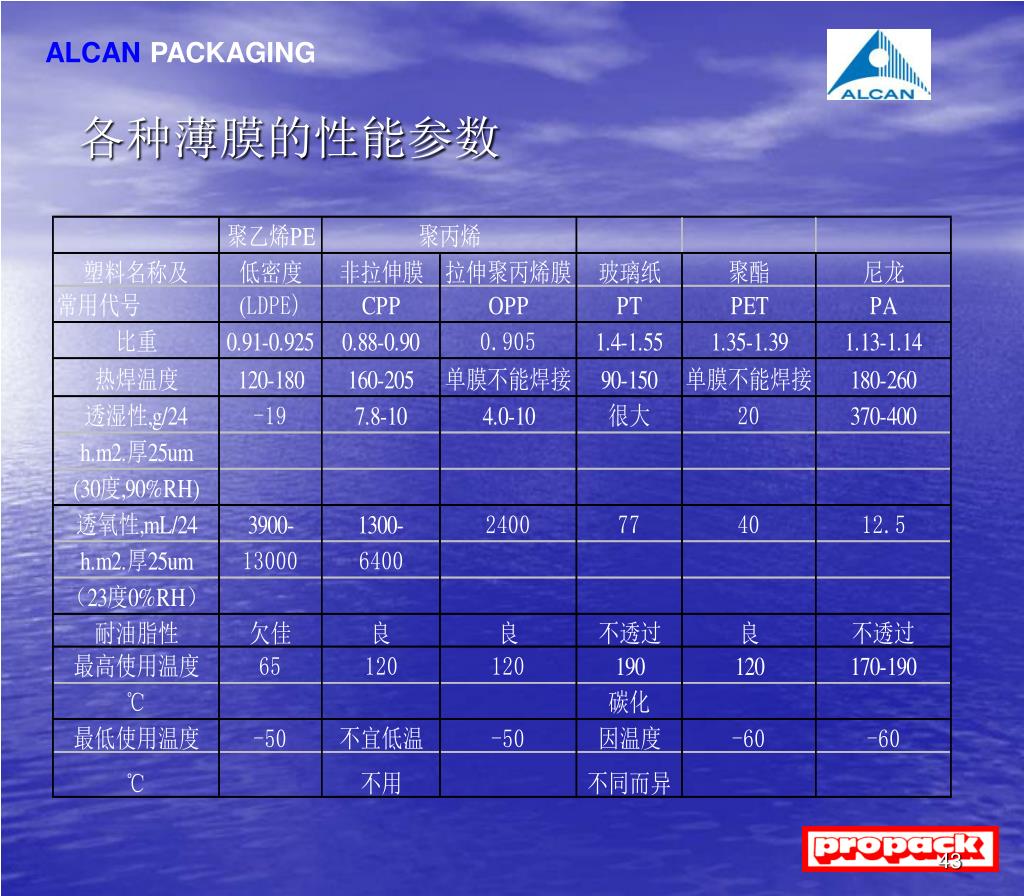

  43. 各种薄膜的性能参数

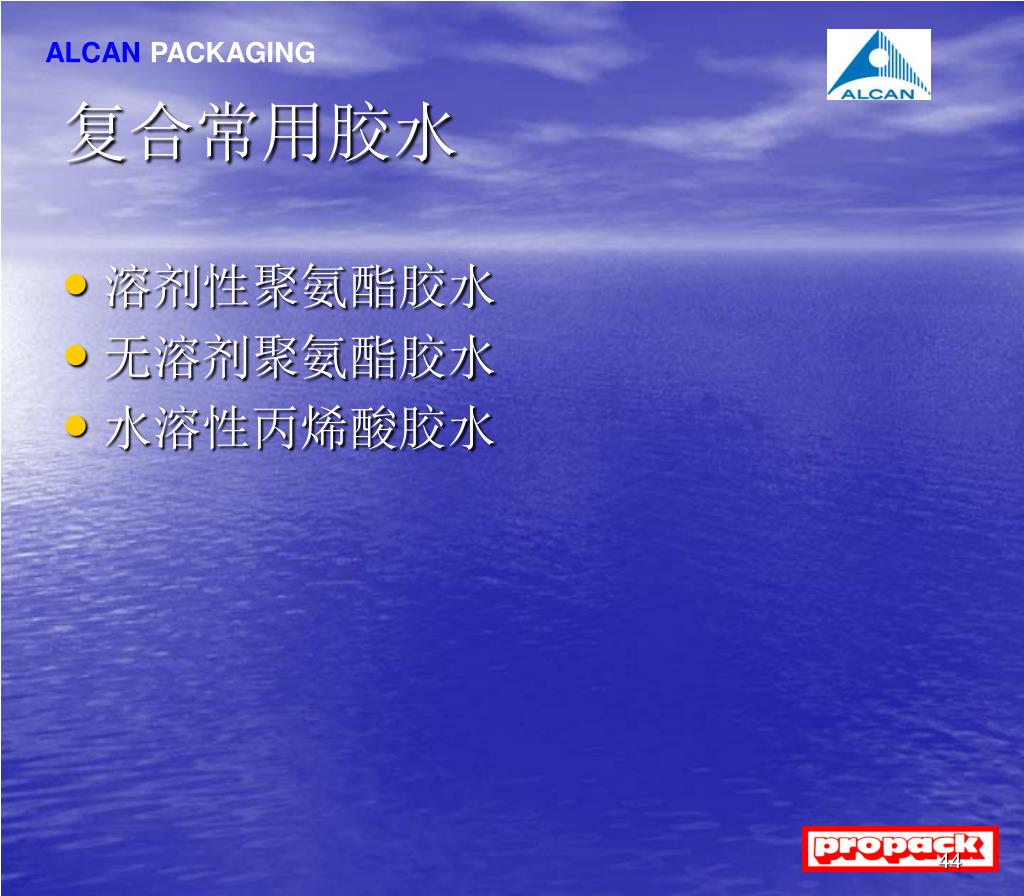

  44. 复合常用胶水 • 溶剂性聚氨酯胶水 • 无溶剂聚氨酯胶水 • 水溶性丙烯酸胶水

  45. 胶水反应机理 • (HO—R1—OH ) n+ (OCN—R2—NCO )m ( HO—R1—COONH—R2— NHCOO—R1—OH)

  46. 分切制袋基础PROPACK.JY

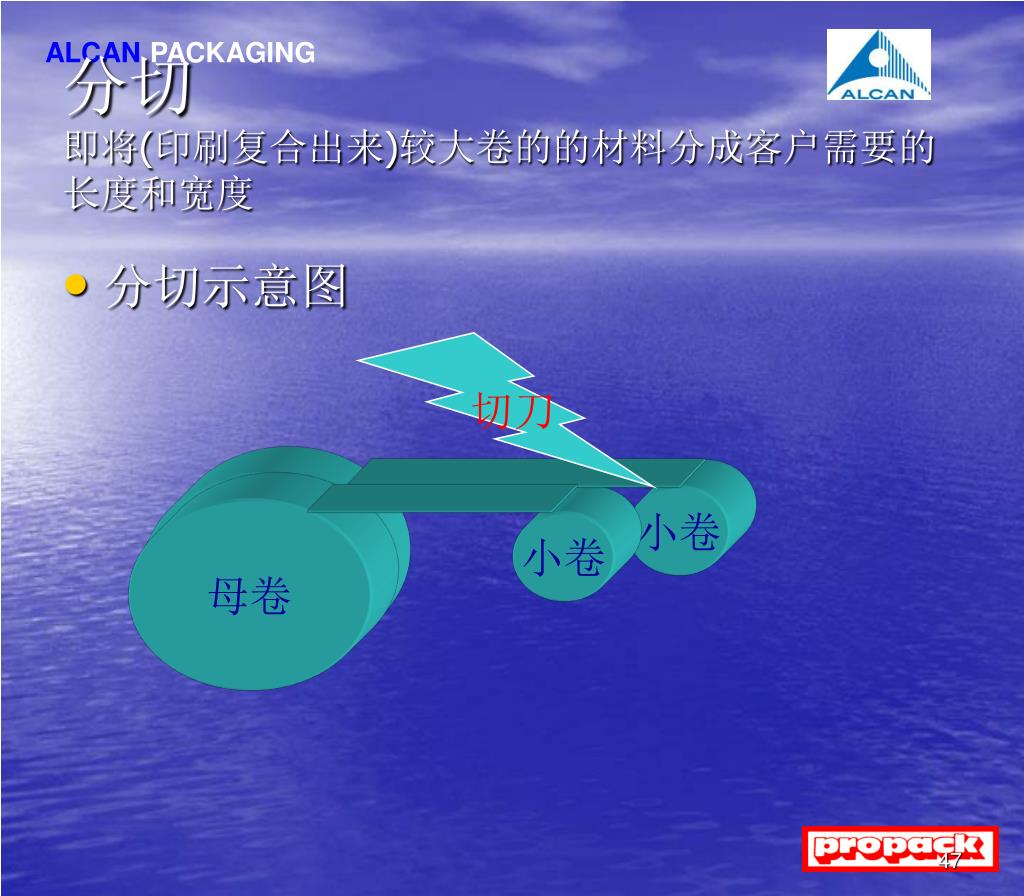

  47. 分切即将(印刷复合出来)较大卷的的材料分成客户需要的长度和宽度分切即将(印刷复合出来)较大卷的的材料分成客户需要的长度和宽度 • 分切示意图 切刀 小卷 母卷 小卷

  48. 制袋即将基材热封成客户需要的袋型和规格 • 我司常用袋型 • 三边封袋 • 中封袋 • 折边(风琴)袋 • 自立袋 • 医疗器材袋 • 异型袋

  49. 谢谢再见
